MetricStar - Unealtă manuală Laserliner - Manual de utilizare gratuit

Tip produs	Șubler digital
Marcă	Laserliner
Model	MetricStar
Domeniu de măsurare	0 - 150 mm
Rezoluție	0,1 mm
Precizie	± 0,2 mm
Alimentare	1 baterie LR44 (AG13) 1,5V
Dimensiuni (L x Î x A)	240 x 80 x 16 mm
Greutate (inclusiv bateria)	50 g
Afișaj	Ecran cu cristale lichide, 5 cifre
Funcții de măsurare	Exterioară, interioară, adâncime, diferențială (resetare la zero), cu trepte
Funcția HOLD	Menținerea valorii măsurate
Oprire automată	După aprox. 5 minute de inactivitate
Temperatură de funcționare	0°C până la 40°C
Temperatură de depozitare	-20°C până la 70°C
Umiditate max.	80% RH, necondensantă
Altitudine maximă de lucru	4000 m deasupra nivelului mării
Întreținere și curățare	Curățați cu o cârpă ușor umedă, fără produse abrazive
Instrucțiuni de siguranță	Nu utilizați pe piese în rotație; suprafețele de măsurare sunt ascuțite, țineți de mânere
Calibrare recomandată	La fiecare 1-2 ani
Reglementare UE	Conform DEEE și EMC 2014/30/UE
Piese de schimb	Baterie LR44 standard disponibilă în comerț
Reparabilitate	Calibrare și reparație prin serviciul post-vânzare UMAREX-LASERLINER

Întrebări frecvente - MetricStar Laserliner

Cum se schimbă bateria la Laserliner MetricStar ?

Deschideți compartimentul bateriei (marcajul 9) situat pe dispozitiv. Introduceți o baterie rotundă LR44 (AG13) respectând polaritatea. Închideți compartimentul.

Ce faceți dacă afișajul clipește sau rămâne stins ?

Cifrele care clipesc indică o baterie descărcată – înlocuiți-o. Dacă ecranul rămâne stins, verificați contactul bateriei sau curățați-l. Dacă problema persistă, scoateți bateria, așteptați un minut și puneți-o la loc.

Cum se efectuează o măsurare exterioară cu MetricStar ?

Plasați brațele de măsurare exterioare (marcajul 1) în jurul obiectului de măsurat. Închideți ușor până la contact. Citiți valoarea pe afișajul digital.

Cum se utilizează funcția de resetare la zero (tarare) ?

Apăsați tasta de resetare la zero (marcajul 3) pentru a seta punctul zero în poziția actuală. Aceasta permite o măsurare diferențială, de exemplu pentru a compara două dimensiuni.

Poate MetricStar măsura adâncimi ?

Da, utilizați palpatorul de adâncime (marcajul 5) situat în spatele dispozitivului. Așezați baza instrumentului pe marginea obiectului și extindeți tija până la fund.

Care este precizia Laserliner MetricStar ?

Precizia este de ±0,2 mm pe întregul domeniu de măsurare (0-150 mm). Rezoluția este de 0,1 mm.

Cum se curăță și se întreține șublerul ?

Curățați componentele cu o cârpă ușor umedă. Nu folosiți produse de curățare, abrazive sau solvenți. Scoateți bateria în caz de depozitare prelungită. Păstrați dispozitivul într-un loc uscat și curat.

Cât de des trebuie calibrat MetricStar ?

Se recomandă calibrarea instrumentului la fiecare 1-2 ani. Pentru aceasta, contactați distribuitorul dumneavoastră sau serviciul post-vânzare UMAREX-LASERLINER.

Care sunt măsurile de siguranță de respectat ?

Nu utilizați dispozitivul pe piese în rotație (risc de rănire). Suprafețele de măsurare sunt ascuțite – țineți dispozitivul numai de mânere. Evitați șocurile, temperaturile extreme și umiditatea ridicată.

Cum se utilizează funcția HOLD ?

Apăsați tasta HOLD (marcajul 8) pentru a îngheța valoarea afișată pe ecran. Aceasta permite citirea confortabilă a măsurătorii după îndepărtarea dispozitivului.

MANUAL DE UTILIZARE MetricStar Laserliner

Citiți integral instrucțiunile de exploatare, caietul însoțitor „Indicații privind garanția și indicații suplimentare” precum și informațiile actuale și indicațiile apăsând link-ul de internet de la capătul acestor instrucțiuni. Urmați indicațiile din cuprins. Acest document trebuie păstrat și la predarea mai departe a aparatului.

Functie / Utilizare

Glisor digital de măsurare pentru măsurarea precisă a lungimilor

- Funcții: Măsurarea exterioară, măsurarea interioară, măsurarea adâncimii, măsurarea diferențială prin poziția zero, măsurarea în trepte

- Ecran cu 5 poziții:

– Domeniu de măsurare: 0 ... 150 mm

Indicații generale de siguranță

- Utilizați aparatul exclusiv conform destinației sale de utilizare cu respectarea specificațiilor.

- Aparatul și accesoriiile acestuia nu constituie o jucărie.

- Aparatul nu trebuie să fie modificat constructiv.

- Nu expuneți aparatul la solicitări mecanice, temperaturi ridicate, umiditate sau vibrații puternice.

- Acordați atenție la utilizarea în exterior a aparatului ca acesta să fie utilizat numai în condiții meteo favorabile și cu respectarea măsurilor de siguranță adecvate.

- Pericol de rănire! Neadecvat pentru măsurarea pieselor de prelucrare rotative.

- Pericol de tăiere! Suprafețele de măsurare sunt tăioase, ascuțite și pot cauza rănirea - din acest motiv apucați-l numai de mănerele prevăzute.

Indicații de siguranță

Manipularea cu razele electromagnetice

- Aparatul de măsură respectă prescripțiile și valorile limită pentru compatibilitatea electromagnetică în conformitate cu directiva EMC 2014/30/UE.

- Trebuie respectate limitările locale de funcționare de ex. în spitale, în aeroporturi, la benzinării, sau în apropierea persoanelor cu stimulatoare cardiace. Există posibilitatea unei influențe periculoase sau a unei perturbații de la și din cauza aparatelor electrice.

- La o utilizare în apropierea unor tensiuni ridicate sau care se află în câmpuri electromagnetice ridicate exactitatea de măsurare poate fi influențată.

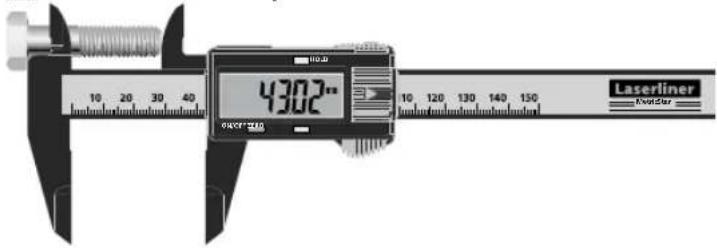

Descrierea aparatului (vezi imaginea A)

1 Articulație de măsurare pentru măsurarea exterioară

3 Pozitia zero a afișajului digital

4 Gradatie 0 ... 150 mm

6 Articulație de măsurare pentru măsurarea interioară

7 Display LC

8 Hold-funktsioon

9 Compartiment baterii

1 Introducerea bateriilor

Deschideți compartimentul de baterii și introduceți bateria (Celulă-monedă 1x LR44) conform simbolurilor de instalare.

2 Diametru exterior

B Măsurare interioară

4 Măsurarea adâncimilor

5 Măsurarea diferenței prin poziția zero

6 Măsurarea în trepte

7 Hold-funktsioon

Pentru menținerea valorii de măsurare actuale pe ecran apăsați tasta HOLD (8).

Decuplare automată

Aparatul se decuplează automat după 5 minute de inactivitate.

Remedierea erorilor

Problemă	Cauză posibilă	Soluție
Cifre care pâlpăie	Tensiune joasă	Înlocuți bateria
Fără afișaj	Tensiune joasă	Înlocuți bateria
Fără afișaj	Contact imperfect	Curățați bateria
Afișare neregulată sau înghețată	Eroare internă	Îndepărtați bateria, așteptați 1 minut, introduceți bateria

Laserliner

Indicații privind întreținerea și îngrijirea

Curățați toate componentele cu o lavetă ușor umedă și evitați utilizarea de agenți de curățare, abrazivi și de dizolvare. Scoateți bateria / iile înaintea unei depozitări de durată. Depozitați aparatul la un loc curat, uscat.

Calibrare

Aparatul de măsură trebuie să fie calibrat și verificat în mod regulat pentru a garanta exactitatea și funcționarea. Recomandăm intervale de calibrare de 1-2 ani. Contactați în acest sens comerciantului Dvs. sau adresați-vă departamentului service UMAREX-LASERLINER. Înainte de fiecare utilizare se controlează poziția zero prin apropierea fălcilor de măsurare.

Date tehnice

(Ne rezervăm dreptul să efectuăm modificări tehnice. 19W45)
Domeniu de măsurare 0 ...	150 mm
Rezoluție 0,1 mm
Acuratete ± 0,2 mm
Alimentare curent 1 x 1,5V	LR44 (AG13)
Condiții de lucru	0°C ... 40°C, Umiditate aer max.80% rH, fără formare condens,Înălțime de lucru max. 4000 mpeste NN (nul normal)
Condiții de depozitare	-20°C ... 70°C,Umiditate aer max. 80% rH
Dimensiuni (L x Î x A) 240 x	80 x 16 mm
Greutate 50 g (incl. baterii)

Prevederile UE și debarasarea

Aparatul respectă toate normele necesare pentru circulația liberă a mărfii pe teritoriul UE.

Acest produs este un aparat electric și trebuie colectat separat și debarasat în conformitate cu normativa europeană pentru aparate uzate electronice și electrice.

Pentru alte indicatii privind siguranța și indicatii suplimentare vizitati:

http://laserliner.com/info/?an=AIV

!
