MetricStar - χειροκίνητο εργαλείο Laserliner - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ψηφιακό παχύμετρο
Μάρκα	Laserliner
Μοντέλο	MetricStar
Εύρος μέτρησης	0 - 150 χιλ.
Ανάλυση	0,1 χιλ.
Ακρίβεια	± 0,2 χιλ.
Τροφοδοσία	1 μπαταρία LR44 (AG13) 1,5V
Διαστάσεις (Μ x Υ x Β)	240 x 80 x 16 χιλ.
Βάρος (με μπαταρία)	50 γρ.
Οθόνη	Οθόνη υγρών κρυστάλλων 5 ψηφίων
Λειτουργίες μέτρησης	Εξωτερική, εσωτερική, βάθους, διαφορική (μηδενισμός), βηματική
Λειτουργία HOLD	Διατήρηση της μετρούμενης τιμής
Αυτόματη απενεργοποίηση	Μετά από περίπου 5 λεπτά αδράνειας
Θερμοκρασία λειτουργίας	0°C έως 40°C
Θερμοκρασία αποθήκευσης	-20°C έως 70°C
Μέγιστη υγρασία	80% RH, χωρίς συμπύκνωση
Μέγιστο υψόμετρο λειτουργίας	4000 μ. πάνω από το επίπεδο της θάλασσας
Συντήρηση και καθαρισμός	Καθαρίζετε με ένα ελαφρώς υγρό πανί, όχι λειαντικά προϊόντα
Οδηγίες ασφαλείας	Μη χρησιμοποιείτε σε περιστρεφόμενα τεμάχια· οι επιφάνειες μέτρησης είναι αιχμηρές, κρατάτε από τις λαβές
Συνιστώμενη βαθμονόμηση	Κάθε 1 έως 2 χρόνια
Κανονισμός ΕΕ	Συμμορφώνεται με WEEE και EMC 2014/30/ΕΕ
Ανταλλακτικά	Τυπική μπαταρία LR44 διαθέσιμη στο εμπόριο
Δυνατότητα επισκευής	Βαθμονόμηση και επισκευή από την εξυπηρέτηση μετά την πώληση UMAREX-LASERLINER

Συχνές ερωτήσεις - MetricStar Laserliner

Πώς αλλάζω την μπαταρία του Laserliner MetricStar;

Ανοίξτε το διαμέρισμα μπαταρίας (σημείο 9) που βρίσκεται στη συσκευή. Τοποθετήστε μια στρογγυλή μπαταρία LR44 (AG13) τηρώντας την πολικότητα. Κλείστε το διαμέρισμα.

Τι να κάνω αν η οθόνη αναβοσβήνει ή παραμένει σβηστή;

Αναβοσβήνουν αριθμοί υποδηλώνουν χαμηλή μπαταρία – αντικαταστήστε την. Αν η οθόνη παραμένει σβηστή, ελέγξτε την επαφή της μπαταρίας ή καθαρίστε την. Εάν το πρόβλημα επιμένει, αφαιρέστε την μπαταρία, περιμένετε ένα λεπτό και τοποθετήστε την ξανά.

Πώς πραγματοποιώ μια εξωτερική μέτρηση με το MetricStar;

Τοποθετήστε τους εξωτερικούς σιαγόνες μέτρησης (σημείο 1) γύρω από το αντικείμενο προς μέτρηση. Κλείστε απαλά μέχρι επαφής. Διαβάστε την τιμή στην ψηφιακή οθόνη.

Πώς χρησιμοποιώ τη λειτουργία μηδενισμού (tare);

Πατήστε το πλήκτρο μηδενισμού (σημείο 3) για να ορίσετε το σημείο μηδέν στην τρέχουσα θέση. Αυτό επιτρέπει μια διαφορική μέτρηση, π.χ. για σύγκριση δύο διαστάσεων.

Μπορεί το MetricStar να μετρήσει βάθη;

Ναι, χρησιμοποιήστε τον μετρητή βάθους (σημείο 5) που βρίσκεται στο πίσω μέρος της συσκευής. Τοποθετήστε τη βάση του οργάνου στην άκρη του αντικειμένου και επεκτείνετε τη ράβδο μέχρι τον πυθμένα.

Ποια είναι η ακρίβεια του Laserliner MetricStar;

Η ακρίβεια είναι ±0,2 χιλ. σε όλο το εύρος μέτρησης (0-150 χιλ.). Η ανάλυση είναι 0,1 χιλ.

Πώς καθαρίζω και συντηρώ το παχύμετρο;

Καθαρίστε τα εξαρτήματα με ένα ελαφρώς υγρό πανί. Μη χρησιμοποιείτε καθαριστικά, λειαντικά ή διαλύτες. Αφαιρέστε την μπαταρία σε περίπτωση παρατεταμένης αποθήκευσης. Διατηρείτε τη συσκευή σε ξηρό και καθαρό μέρος.

Πόσο συχνά πρέπει να βαθμονομείται το MetricStar;

Συνιστάται η βαθμονόμηση του οργάνου κάθε 1 έως 2 χρόνια. Για αυτό, επικοινωνήστε με τον διανομέα σας ή την εξυπηρέτηση μετά την πώληση UMAREX-LASERLINER.

Ποιες προφυλάξεις ασφαλείας πρέπει να τηρούνται;

Μη χρησιμοποιείτε τη συσκευή σε περιστρεφόμενα τεμάχια (κίνδυνος τραυματισμού). Οι επιφάνειες μέτρησης είναι αιχμηρές – κρατάτε τη συσκευή μόνο από τις λαβές. Αποφύγετε κραδασμούς, ακραίες θερμοκρασίες και υψηλή υγρασία.

Πώς χρησιμοποιώ τη λειτουργία HOLD;

Πατήστε το πλήκτρο HOLD (σημείο 8) για να παγώσει η εμφανιζόμενη τιμή στην οθόνη. Αυτό επιτρέπει την άνετη ανάγνωση της μέτρησης μετά την αφαίρεση της συσκευής.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MetricStar Laserliner

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή στον επόμενο χρήστη.

Λειτουργία / χρήση

Ψηφιακό παχύμετρο για ακριβή μέτρηση μηκών

• Λειτουργίες: Εξωτερική μέτρηση, εσωτερική μέτρηση, μέτρηση βάθους, μέτρηση διαφοράς με θέση μηδέν, κλιμακωτή μέτρηση
• 5 θέσια οθόνη
• Εύρος μέτρησης: 0 ... 150 mm

Γενικές υποδείξεις ασφαλείας

• Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με το σκοπό χρήσης εντός των προδιαγραφών.
• Η συσκευή και ο εξοπλισμός της δεν είναι παιχνίδι.
• Δεν επιτρέπεται η κατασκευαστική τροπολοίηση της συσκευής.
• Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες, υγρασία ή έντονους κραδασμούς.
• Προσέξτε κατά τη χρήση σε εξωτερικούς χώρους ώστε η συσκευή να χρησιμοποιείται μόνο υπό κατάλληλες καιρικές συνθήκες και με κατάλληλα μέτρα προστασίας.
• Κίνδυνος τραυματισμού! Δεν πρέπει να χρησιμοποιείται για τη μέτρηση περιστρεφόμενων τεμαχίων επεξεργασίας.
• Κίνδυνος κοπής Οι επιφάνειες μέτρησης είναι κοφτερές, μυτερές και μπορεί να προκαλέσουν τραυματισμούς. Γι' autó, πρέπει να τις πιάνετε μόνο από τις προβλεπόμενες χειρολαβές.

Υποδείξεις ασφαλείας

Αντιμετώπιοη της ηλεκτρομαγνητικής ακτινοβολίας

• Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία EMC-2014/30/EE.
• Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών.
• Αν υπάρχουν κοντά υψηλές τάσεις ή υψηλά ηλεκτρομαγνητικά εναλλασσόμενα πεδία μπορεί να επηρεαστεί η ακρίβεια μέτρησης.

Περιγραφή συσκευής (βλ. εικόνα Α)

1 Σκέλη εξωτερικής μέτρησης
2 Διακόπτης On / Off
3 Θέση μηδέν της ψηφιακής ένδειξης
4 Σκάλα 0 ... 150 mm

5 Métro βάθους
6 Σκέλη εσωτερικής μέτρησης
7 Οθόνη LC
8 Λειτουργία Hold
9 Θήκη μπαταριών

1 Τοποθέτηση μπαταρίας

Ανοίξτε τη θήκη μπαταρίας και τοποθετήστε την μπαταρία (1× LR44 μπαταρία κουμπί) σύμφωνα με τα σύμβολα εγκατάστασης.

1.

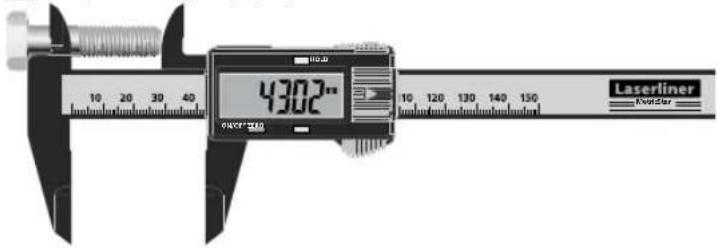

2 Εξωτερική μέτρηση

B Εσωτερική μέτρηση

4 Μέτρηση βάθους

5 Μέτρηση διαφοράς με θέση μηδέν

6 Κλιμακωτή μέτρηση

7 Λειτουργία Hold

Για να κρατήσετε την τρέχουσα τιμή μέτρησης στην οθόνη πατήστε το πλήκτρο HOLD (8).

Αυτόματη απενεργοποίηση

Η συσκευή απενεργολοιείται αυτόματα έπειτα από 5 δευτερόλεπτα αδράνειας.

Αντιμετώπιση σφάλματος

Πρόβλημα	Πιθανή αιτία	Λύση
Αναβοσβήνοντα ψηφία	Χαμηλή τάση	Αντικατάσταση μπαταρίας
Καμία ένδειξη	Χαμηλή τάση	Αντικατάσταση μπαταρίας
Καμία ένδειξη	Κακή επαφή	Καθαρισμός μπαταρίας
Ακανόνιστη ή ακινητοποιημένη ένδειξη	Εσωτερικό σφάλμα	Αφαίρεση μπαταρίας, 1 λεπτό αναμονή, τοποθέτηση μπαταρίας

Laserliner

Οδηγίες σχετικά με τη συντήρηση και φροντίδα

Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αφαιρείτε την/τις μπαταρία / ες πριν από μία αποθήκευση μεγάλης διαρκείας. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο.

Βαθμονόμηση

Η συσκευή μέτρησης πρέπει να βαθμονομείται και να ελέγχεται τακτικά, για να διασφαλίζεται η ακρίβεια και η λειτουργία μέτρησης. Συνιστούμε ένα διάστημα βαθμονόμησης 1-2 ετών. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER. Πριν από κάθε χρήση πρέπει να ελέγχεται η θέση μηδέν, συμπτύσσοντας τα σκέλη μέτρησης.

Τεχνικά χαρακτηριστικά(Με επιφύλαξη τεχνικών αλλαγών. 19W45)
Εύρος μέτρησης 0 ... 150 mm
Ανάλυση 0,1 mm
Ακρίβεια ± 0,2 mm
Παροχή ρεύματος 1 x 1,5V LR44 (AG13)
Συνθήκες εργασίας	0°C ... 40°C, Υγρασία αέρα μέγ.80% rH, χωρίς συμπύκνωση, Ύψος εργασίας μέγ. 4000 m πάνω από το μέσο επίπεδο της θάλασσας
Συνθήκες αποθήκευσης	-20°C ... 70°C,Υγρασία αέρα μέγ. 80% rH
Διαστάσεις (Π x Υ x Β) 240 x 80 x 16 mm
Βάρος 50 g (με μπαταρίες)

Κανονισμοί ΕΕ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ. Το παρόν προϊόν είναι μία ηλεκτρική συσκευή και πρέπει να συλλέγεται ξεχωριστά και να απορρίπεται σύμφωνα με την ευρωπαϊκή Οδηγία περί Ηλεκτρικών και ηλεκτρονικών παλιών συσκευών. Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: http://laserliner.com/info/?an=AlV

!
