MetricStar - Ruční nástroj Laserliner - Bezplatný návod k obsluze

Druh výrobku	Digitální posuvné měřítko
Značka	Laserliner
Model	MetricStar
Rozsah měření	0 - 150 mm
Rozlišení	0,1 mm
Přesnost	± 0,2 mm
Napájení	1 baterie LR44 (AG13) 1,5V
Rozměry (D x V x H)	240 x 80 x 16 mm
Hmotnost (včetně baterie)	50 g
Displej	LCD 5 číslic
Měřicí funkce	Vnější, vnitřní, hloubka, diferenciální (nulování), stupňovité
Funkce HOLD	Uchování naměřené hodnoty
Automatické vypnutí	Přibližně po 5 minutách nečinnosti
Provozní teplota	0°C až 40°C
Skladovací teplota	-20°C až 70°C
Max. vlhkost	80% RH, nekondenzující
Max. pracovní nadmořská výška	4000 m n. m.
Údržba a čištění	Čistěte mírně navlhčeným hadříkem, nepoužívejte abrazivní prostředky
Bezpečnostní pokyny	Nepoužívejte na rotujících dílech; měřicí plochy jsou ostré, držte za rukojeti
Doporučená kalibrace	Každé 1 až 2 roky
Předpisy EU	V souladu s WEEE a EMC 2014/30/EU
Náhradní díly	Baterie LR44 standardně k dispozici v obchodech
Opravitelnost	Kalibrace a opravy u poprodejního servisu UMAREX-LASERLINER

Často kladené otázky - MetricStar Laserliner

Jak vyměnit baterii v Laserliner MetricStar?

Otevřete přihrádku na baterie (označení 9) na zařízení. Vložte kulatou baterii LR44 (AG13) a dbejte na správnou polaritu. Zavřete přihrádku.

Co dělat, když displej bliká nebo zůstává tmavý?

Blikající číslice signalizují vybitou baterii – vyměňte ji. Pokud displej zůstává tmavý, zkontrolujte kontakt baterie nebo ji očistěte. Pokud problém přetrvává, vyjměte baterii, počkejte minutu a vložte ji zpět.

Jak provést vnější měření s MetricStar?

Umístěte vnější měřicí ramena (označení 1) kolem měřeného předmětu. Jemě je zavřete až do kontaktu. Odečtěte hodnotu na digitálním displeji.

Jak používat funkci nulování (tára)?

Stiskněte tlačítko nulování (označení 3) pro nastavení nulového bodu v aktuální poloze. To umožňuje diferenciální měření, například porovnání dvou rozměrů.

Může MetricStar měřit hloubky?

Ano, použijte hloubkoměr (označení 5) na zadní straně zařízení. Umístěte základnu přístroje na okraj předmětu a vysuňte tyč až na dno.

Jaká je přesnost Laserliner MetricStar?

Přesnost je ±0,2 mm v celém rozsahu měření (0-150 mm). Rozlišení je 0,1 mm.

Jak čistit a udržovat posuvné měřítko?

Čistěte součásti mírně navlhčeným hadříkem. Nepoužívejte čisticí prostředky, brusiva ani rozpouštědla. Při dlouhodobém skladování vyjměte baterii. Uchovávejte přístroj na suchém a čistém místě.

Jak často je třeba kalibrovat MetricStar?

Doporučuje se kalibrovat přístroj každé 1 až 2 roky. Za tímto účelem kontaktujte svého prodejce nebo poprodejní servis UMAREX-LASERLINER.

Jaká bezpečnostní opatření je třeba dodržovat?

Nepoužívejte přístroj na rotujících dílech (nebezpečí zranění). Měřicí plochy jsou ostré – držte přístroj pouze za rukojeti. Vyhýbejte se nárazům, extrémním teplotám a vysoké vlhkosti.

Jak používat funkci HOLD?

Stiskněte tlačítko HOLD (označení 8) pro zmrazení zobrazené hodnoty. To umožňuje pohodlné odečtení měření po odstranění přístroje.

NÁVOD K OBSLUZE MetricStar Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato dokumentace se musí uschovat a v případě předání zařízení třetí osobě předat zároveň se zařízením.

Funkce / Použití

Digitální posuvné měřitko pro přesné měření délek

- Funkce: Venkovní měření, vnitřní měření, měření hloubky, rozdílové měření pomocí nulové polohy, postupné měření

- 5 místný displej

– Rozsah měření: 0 ... 150 mm

Všeobecné bezpečnostní pokyny

- Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikaci.

– Přístroj a příslušenství nejsou žádná dětská hračka.

– Přístroj se nesmí konstrukčně měnit.

- Nevystavujte přístroj žádnému mechanickému zatížení, extrémním teplotám, vlhkosti nebo silným vibracím.

- Při venkovním použití dávejte pozor, abyste přístroj použivali jen za vhodných klimatických podmínek, resp. použili vhodná ochranná opatření.

- Nebezpečí zranění! Nevhodné pro měření rotujících obrobků.

- Nebezpečí pořezání! Měřicí hrany jsou ostré a špičaté a mohou způsobit poranění, proto se dotýkejte pouze na k tomu určených madlech.

Bezpečnostní pokyny

Zacházení s elektromagnetickým zářením

- Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu podle směrnice EMC 2014/30/EU.

– Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů.

- Při použití přístroje v blízkosti vysokého napětí nebo silných střídavých elektromagnetických polí může být ovlivněna přesnost měření.

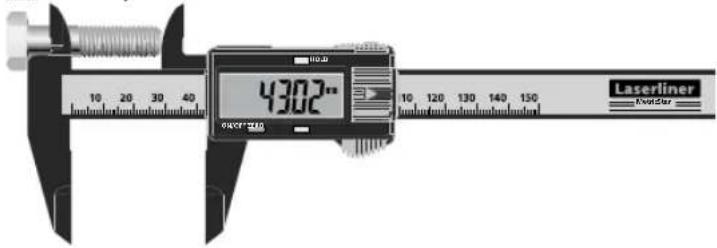

1 Měřicí čelist 5 Měřítko hloubky venkovní měření 6 Měřicí čelist

2 Tlačítko zap / vyp vnitřní měření

3 Nulová poloha 7 LC displej

digitálního zobrazení 8 Funkce Hold

4 Stupnice 0 ... 150 mm 9 Přihrádka na baterie

1 Vkládání baterie

Otevřete přihrádku na baterie a podle symbolů pro instalování vložte baterie (1x LR44 knoflíková baterie). Dbejte přitom na správnou polaritu.

2 Venkovní měření

3 Vnitřní měření

4 Měření hloubky

5 Rozdílové měření nulové polohy

6 Postupné měření

7 Funkce Hold

Pro přidržení aktuální měřené hodnoty na displeji stiskněte tlačítko HOLD (8).

Automatické vypnutí

Přístroj se po cca 5 minutách nečinnosti automaticky vypne.

Odstranění chyby

Problém	Možná příčina	Řešení
Blikající číslice	Nízké napětí	Vyměňte baterii
Bez zobrazení	Nízké napětí	Vyměňte baterii
Bez zobrazení	Špatný kontakt	Vyčistěte baterii
Nepravidelné nebo zamrzlé zobrazení	Interní chyba	Vyjměte baterii, počkejte 1 minutu, vložte baterii

Laserliner

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Před delším skladováním vyjměte baterii / baterie. Skladujte přístroj na čistém, suchém místě.

Kalibrace

Pro zajištění přesnosti a funkce by měl být měřicí přístroj pravidelně kalibrován a testován. Doporučujeme intervaly kalibrace 1-2 roky. V případě potřeby se spojte se svým specializovaným prodejcem nebo využijte servisního oddělení společnosti UMAREX-LASERLINER.

Před každým použitím se zasunutím měřicích čelistí k sobě musí zkontrolovat nulová poloha.

Technické parametry

(Technické změny vyhrazeny. 19W45)
Rozsah měření 0 ... 150 mm
Rozlišení 0,1 mm
Přesnost ± 0,2 mm
Napájení 1 x 1,5V LR44 (AG13)
Pracovní podmínky	0°C ... 40°C, Vlhkost vzduchu max. 80% rH, nekondenzující, Pracovní výška max. 4000 m n.m (normální nulový bod)
Skladovací podmínky	-20°C ... 70°C, Vlhkost vzduchu max. 80% rH
Rozměry (Š x V x H) 240 x 80 x 16 mm
Hmotnost 50 g (včetně baterie)

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Další bezpečnostní a dodatkové pokyny najdete na: http://laserliner.com/info/?an=AlV

!
