MetricStar - Handwerkzeug Laserliner - Kostenlose Bedienungsanleitung

Produktart	Digitaler Messschieber
Marke	Laserliner
Modell	MetricStar
Messbereich	0 - 150 mm
Auflösung	0,1 mm
Genauigkeit	± 0,2 mm
Stromversorgung	1 LR44 (AG13) Batterie 1,5V
Abmessungen (L x H x T)	240 x 80 x 16 mm
Gewicht (mit Batterie)	50 g
Anzeige	Flüssigkristallanzeige, 5-stellig
Messfunktionen	Außen-, Innen-, Tiefen-, Differenzmessung (Nullsetzen), Stufenmessung
HOLD-Funktion	Messwertspeicher
Automatische Abschaltung	Nach ca. 5 Minuten Inaktivität
Betriebstemperatur	0°C bis 40°C
Lagertemperatur	-20°C bis 70°C
Maximale Luftfeuchtigkeit	80% RH, nicht kondensierend
Maximale Arbeitshöhe	4000 m über dem Meeresspiegel
Pflege und Reinigung	Mit leicht feuchtem Tuch reinigen, keine Scheuermittel
Sicherheitshinweise	Nicht an rotierenden Teilen verwenden; Messflächen sind scharf, nur an den Griffen halten
Empfohlene Kalibrierung	Alle 1 bis 2 Jahre
EU-Vorschriften	Entspricht WEEE und EMV 2014/30/EU
Ersatzteile	Standard LR44 Batterie im Handel erhältlich
Reparierbarkeit	Kalibrierung und Reparatur durch den Kundendienst von UMAREX-LASERLINER

Häufig gestellte Fragen - MetricStar Laserliner

Wie wechsle ich die Batterie des Laserliner MetricStar?

Öffnen Sie das Batteriefach (Markierung 9) am Gerät. Legen Sie eine runde LR44 (AG13) Batterie unter Beachtung der Polarität ein. Schließen Sie das Fach.

Was tun, wenn die Anzeige blinkt oder aus bleibt?

Blinkende Ziffern deuten auf eine schwache Batterie hin – ersetzen Sie sie. Bleibt das Display aus, überprüfen Sie den Batteriekontakt oder reinigen Sie ihn. Wenn das Problem weiterhin besteht, entfernen Sie die Batterie, warten Sie eine Minute und setzen Sie sie wieder ein.

Wie führe ich eine Außenmessung mit dem MetricStar durch?

Setzen Sie die Außenmessschenkel (Markierung 1) um das zu messende Objekt. Schließen Sie sie sanft bis zum Kontakt. Lesen Sie den Wert auf dem Digitaldisplay ab.

Wie verwende ich die Nullstellfunktion (Tara)?

Drücken Sie die Nullstelltaste (Markierung 3), um den Nullpunkt an der aktuellen Position zu setzen. Dies ermöglicht eine Differenzmessung, z.B. zum Vergleich zweier Maße.

Kann der MetricStar Tiefen messen?

Ja, verwenden Sie den Tiefenmesser (Markierung 5) auf der Rückseite des Geräts. Setzen Sie die Basis des Instruments auf die Kante des Objekts und fahren Sie den Stab bis zum Boden aus.

Wie genau ist der Laserliner MetricStar?

Die Genauigkeit beträgt ±0,2 mm über den gesamten Messbereich (0-150 mm). Die Auflösung beträgt 0,1 mm.

Wie reinige und pflege ich den Messschieber?

Reinigen Sie die Komponenten mit einem leicht feuchten Tuch. Verwenden Sie keine Reinigungs-, Scheuer- oder Lösungsmittel. Entfernen Sie die Batterie bei längerer Lagerung. Bewahren Sie das Gerät an einem trockenen und sauberen Ort auf.

Wie oft sollte der MetricStar kalibriert werden?

Es wird empfohlen, das Instrument alle 1 bis 2 Jahre zu kalibrieren. Wenden Sie sich dazu an Ihren Händler oder den Kundendienst von UMAREX-LASERLINER.

Welche Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie das Gerät nicht an rotierenden Teilen (Verletzungsgefahr). Die Messflächen sind scharf – halten Sie das Gerät nur an den Griffen. Vermeiden Sie Stöße, extreme Temperaturen und hohe Luftfeuchtigkeit.

Wie verwende ich die HOLD-Funktion?

Drücken Sie die HOLD-Taste (Markierung 8), um den angezeigten Wert auf dem Display zu fixieren. So können Sie die Messung bequem ablesen, nachdem Sie das Gerät entfernt haben.

BEDIENUNGSANLEITUNG MetricStar Laserliner

A

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Digitaler Messschieber zur präzisen Messung von Längen

- Funktionen: Außenmessung, Innenmessung, Tiefenmessung, Differenzmessung durch Nullstellung, Stufenmessung

- 5-stelliges Display

- Messbereich: 0 ... 150 mm

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Das Gerät und sein Zubehör sind kein Kinderspielzeug.
• Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.
• Verletzungsgefahr! Nicht geeignet zur Messung rotierender Werkstücke.
• Schneidgefahr! Die Messflächen sind scharf, spitz und können zu Verletzungen führen – daher nur an den vorgesehenen Handgriffen anfassen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronischer Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

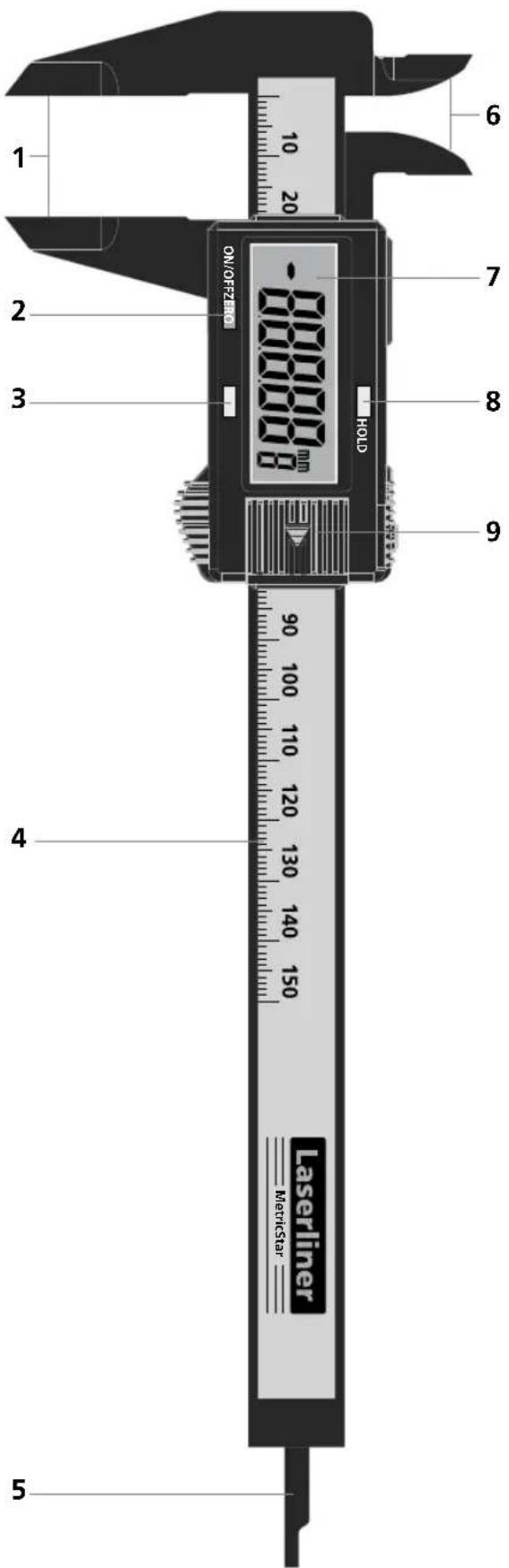

Gerätebeschreibung (siehe Abbildung A)

1 Messschenkel Außenmessung
2 An/Aus-Schalter
3 Nullstellung der Digitalanzeige
4 Skala 0 ... 150 mm

5 Tiefenmaßstab
6 Messschenkel Innenmessung
7 LC-Display
8 HOLD-Funktion
9 Batteriefach

1 Batterie einlegen

Das Batteriefach öffnen und Batterie (1x LR44 Knopfzelle) gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

Laserliner

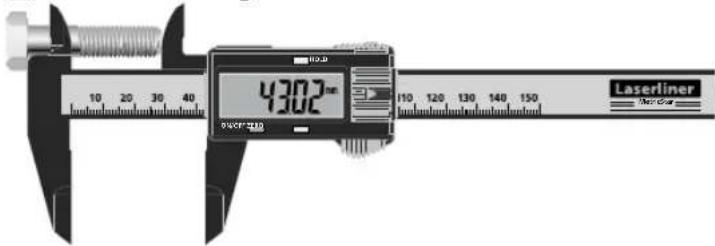

2 Außenmessung

3 Innenmessung

4 Tiefenmessung

5 Differenzmessung durch Nullstellung

17 mm

13 mm

6 Stufenmessung

7 HOLD-Funktion

Um den aktuellen Messwert im Display zu halten die HOLD-Taste (8) drücken.

Automatische Abschaltung

Das Gerät schaltet sich nach ca. 5 Minuten Inaktivität automatisch ab.

Fehlerbehebung

Problem	Mögliche Ursache	Lösung
Blinkende Ziffern	Spannung niedrig	Batterie austauschen
Keine Anzeige	Spannung niedrig	Batterie austauschen
Keine Anzeige	Schlechter Kontakt	Batterie reinigen
Unregelmäßige oder eingefrorene Anzeige	Interner Fehler	Batterie entfernen, 1 Minute warten, Batterie einsetzen

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät sollte regelmäßig kalibriert und geprüft werden, um die Genauigkeit und Funktion zu gewährleisten. Wir empfehlen Kalibrierungsintervalle von 1-2 Jahren. Setzen Sie sich dazu bei Bedarf mit Ihrem Händler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER. Vor jedem Gebrauch ist durch Zusammenschieben der Mess-schenkel die Nullstellung zu kontrollieren.

Technische Daten(Technische Änderungen vorbehalten. 19W43)
Messbereich 0 ... 150 mm
Auflösung 0,1 mm
Genauigkeit ± 0,2 mm
Stromversorgung 1 x 1,5V L	R44 (AG13)
Arbeitsbedingungen	0°C ... 40°C, Luftfeuchtigkeit max. 80%rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-20°C ... 70°C, Luftfeuchtigkeit max. 80%rH
Abmessungen (B x H x T) 24	40 x 80 x 16 mm
Gewicht 50 g (inkl. Batterie)

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info/?an=AlV

Laserliner

!

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: [phone], Fax: [phone]

[e-mail]

Umarex GmbH & Co. KG

Donnerfeld 2

59757 Arnsberg, Germany

Tel.: [phone]

Fax: [phone]

www.laserliner.com
