Tuotetyyppi	Digitaalinen työntömitta
Merkki	Laserliner
Malli	MetricStar
Mittausalue	0 - 150 mm
Resoluutio	0,1 mm
Tarkkuus	± 0,2 mm
Virtalähde	1 LR44 (AG13) 1,5V -paristo
Mitat (P x K x S)	240 x 80 x 16 mm
Paino (paristo mukaan lukien)	50 g
Näyttö	5-numeroinen nestekidenäyttö
Mittaustoiminnot	Ulko, sisä, syvyys, differentiaalinen (nollaus), askelmittaus
HOLD-toiminto	Mittausarvon lukitus
Automaattinen sammutus	Noin 5 min käyttämättömänä
Käyttölämpötila	0°C - 40°C
Säilytyslämpötila	-20°C - 70°C
Maks. kosteus	80% RH, ei tiivistyvä
Suurin työkorkeus	4000 m merenpinnan yläpuolella
Huolto ja puhdistus	Puhdista kevyesti kostutetulla liinalla, älä käytä hankaavia aineita
Turvallisuusohjeet	Älä käytä pyöriviin osiin; mittauspinnat ovat teräviä, pidä kahvoista kiinni
Suositeltu kalibrointi	1-2 vuoden välein
EU-määräykset	WEEE- ja EMC 2014/30/EU -vaatimusten mukainen
Varaosat	Vakio LR44-paristo saatavilla kaupoista
Korjattavuus	Kalibrointi ja korjaus UMAREX-LASERLINERin huoltopalvelun kautta

Usein kysytyt kysymykset - MetricStar Laserliner

Kuinka vaihtaa Laserliner MetricStar -paristo?

Avaa laitteen paristolokero (merkintä 9). Aseta pyöreä LR44 (AG13) -paristo napaisuus huomioiden. Sulje lokero.

Mitä tehdä, jos näyttö vilkkuu tai pysyy sammuneena?

Vilkkuvat numerot osoittavat pariston olevan heikko. Vaihda se. Jos näyttö pysyy sammuneena, tarkista pariston kontakti tai puhdista se. Jos ongelma jatkuu, poista paristo, odota minuutti ja aseta se takaisin.

Kuinka suorittaa ulkomittaus MetricStarilla?

Aseta ulkomittaushaarukat (merkintä 1) mitattavan kohteen ympärille. Sulje varovasti kosketukseen asti. Lue arvo digitaalinäytöltä.

Kuinka käyttää nollaustoimintoa (taara)?

Paina nollauspainiketta (merkintä 3) asettaaksesi nollapisteen nykyiseen asentoon. Tämä mahdollistaa differentiaalimittauksen, esimerkiksi kahden koon vertailun.

Voiko MetricStar mitata syvyyksiä?

Kyllä, käytä syvyysmittaa (merkintä 5) laitteen takana. Aseta instrumentin pohja kohteen reunalle ja työnnä tanko pohjaan asti.

Mikä on Laserliner MetricStar -tarkkuus?

Tarkkuus on ±0,2 mm koko mittausalueella (0-150 mm). Resoluutio on 0,1 mm.

Kuinka puhdistaa ja huoltaa työntömitta?

Puhdista osat kevyesti kostutetulla liinalla. Älä käytä puhdistusaineita, hankaavia tai liuottavia aineita. Poista paristo pitkäaikaisen säilytyksen ajaksi. Säilytä laite kuivassa ja puhtaassa paikassa.

Kuinka usein MetricStar tulisi kalibroida?

On suositeltavaa kalibroida instrumentti 1-2 vuoden välein. Ota tätä varten yhteyttä jälleenmyyjään tai UMAREX-LASERLINER-huoltopalveluun.

Mitä turvallisuusohjeita on noudatettava?

Älä käytä laitetta pyörivissä osissa (loukkaantumisvaara). Mittauspinnat ovat teräviä. Pidä laitetta vain kahvoista. Vältä iskuja, äärimmäisiä lämpötiloja ja korkeaa kosteutta.

Kuinka käyttää HOLD-toimintoa?

Paina HOLD-painiketta (merkintä 8) jäädyttääksesi näytöllä olevan arvon. Tämä mahdollistaa mittauksen lukemisen mukavasti laitteen poistamisen jälkeen.

KÄYTTÖOHJE MetricStar Laserliner

Lue käyttöohje, oheinen lisälehti „Takuu- ja muut ohjeet“ sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Toiminta / Käyttö

Digitaalinen työntömitta pituuksien tarkkaan mittaukseen

• Toiminnot: Ulkomitta, sisämitta, syvyys, erotuksen mittaus nollauksella, portaittainen mittaus
• 5-numeroinen näyttö
• Mittausalue: 0 ... 150 mm

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
  – Laite ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Huolehdi, että käytät laitetta ulkona vain laitevaatimusten mukaisen, sopivan sään vallitessa tai laite sopivasti suojattuna.
  – Tapaturmavaara! Ei sovellu pyörivien työkappaleiden mittaamiseen.
• Viiltovaara! Mittauspinnat ovat teräviä ja voivat aiheuttaa vammoja. Tartu siksi ainoastaan kahvoihin.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.
• Laitteen käyttö korkeiden jännitteiden tai korkeiden sähkömagneettisten vaihtokenttien lähellä saattaa vaikuttaa mittaustarkkuuteen.

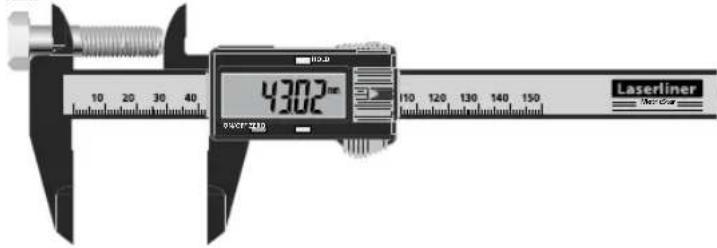

Laitekuvaus (katso kuva A)

1 Mittauskärki ulkomitta
2 On/off-näppäin
3 Digitaalinäytön nollaus
4 Asteikko 0 ... 150 mm

5 Syvyysmittaustanko
6 Mittauskärki sisämitta
7 LC-näyttö
8 Hold-toiminto
9 Paristolokero

1 Paristo asettaminen

Avaa paristolokero ja aseta paristo (1 x LR 44 nappiparisto) sisään ohjeiden mukaisesti. Huomaa paristo oikea napaisuus.

1.

Laserliner

2 Ulkomitta

5 Erotuksen mittaus nollauksella

6 Portaittainen mittaus

7 Hold-toiminto

Pidä nykyinen mittausarvo näytössä HOLD-näppäintä (8) painamalla.

Automaattinen virrankatkaisu

Laite kytkeytyy automaattisesti pois päältä,

kun se on n. 5 minuuttia käyttämättömänä.

Viankorjaus

Ongelma	Mahdollinen syy	Ratkaisu
Numerot vilkkuvat	Jännite on liian alhainen	Vaihda paristo
Näyttö on tyhjä	Jännite on liian alhainen	Vaihda paristo
Näyttö on tyhjä	Huono kosketus	Puhdista paristo
Epäsäännöllinen tai jäätynyt näyttö	Sisäinen virhe	Irrota paristo, odota 1 minuutti, asenna paristo

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Kalibrointi

Mittalaite tulisi kalibroida ja testata säännöllisesti sen tarkkuuden ja hyvän toiminnan varmistamiseksi. Kalibrointiväliksi suosittelemme 1 - 2 vuotta. Ota sitä varten tarvittaessa yhteys laitteen jälleen-myyjään tai suoraan UMAREX-LASERLINER-huolto-osastoon. Tarkista nollaus ennen käyttöä yhdistämällä mittauskärjet.

Tekniset tiedot
(Oikeus teknisiin muutoksiin pidätetään. 19W45)

Mittausalue 0 ... 150 mm
Résolution 0,1 mm
Tarkkuus ± 0,2 mm
Virtalähde 1 x 1,5V LR44 (AG13)
Käyttöympäristö	0°C ... 40°C, Ilmankosteus maks.80% RH, ei kondensoituva,Asennuskorkeus maks. 4000 mmerenpinnasta
Varastointiolosuhteet	-20°C ... 70°C, Ilmankosteusmaks. 80% RH
Mitat (L x K x S) 240 x 80 x	16 mm
Paino 50 g (sis. paristot)

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info/?an=AIV
