MetricMaster Plus - Handverktyg Laserliner - Gratis bruksanvisning och manual

Produkttyp	Digital skjutmått
Märke	Laserliner
Modell	MetricMaster Plus
Kategori	Handverktyg
Mätområde	0 … 150 mm / 0 … 6 tum
Upplösning	0,01 mm / 0,0005 tum
Noggrannhet	± 0,03 mm / 0,0005 tum
Display	5-siffrig LCD-display
Mätfunktioner	Yttre, inre, djup-, differensmätning (nollställning), stegmätning
Enhetsomkoppling	mm / tum via dedikerad knapp
Strömförsörjning	1 knappcellsbatteri LR44
Automatisk avstängning	Efter cirka 5 minuters inaktivitet
Mått (L x B x H)	246 x 77 x 17 mm
Vikt (inkl. batteri)	175 g
Arbetsförhållanden	0 °C … 30 °C, relativ fuktighet max 80 % (icke-kondenserande)
Förvaringsförhållanden	0 °C … 50 °C, relativ fuktighet max 80 % (icke-kondenserande)
Underhåll och rengöring	Rengör med en lätt fuktad trasa; använd inte aggressiva rengöringsmedel eller lösningsmedel. Ta ur batteriet vid längre förvaring.
Säkerhetsanvisningar	Vassa mätytor – hantera försiktigt. Utsätt inte apparaten för stötar eller extrema temperaturer. Använd endast för avsett ändamål.
Rekommenderad kalibrering	Kontrollera nolläget före varje användning; årlig kalibrering rekommenderas
Överensstämmelse	CE (EMC-direktiv 2014/30/EU), WEEE

Vanliga frågor - MetricMaster Plus Laserliner

Hur installerar jag batteriet i MetricMaster Plus?

Öppna batterifacket (märkning 12) och sätt i ett knappcellsbatteri LR44 enligt polaritetssymbolerna. Stäng facket.

Hur växlar jag mellan mm och tum?

Tryck kort på knapp 2 (Enhetsomkoppling) för att växla mellan millimeter och tum, även under mätning.

Vad betyder blinkande siffror på displayen?

Blinkande siffror indikerar svagt batteri. Byt ut batteriet mot ett nytt.

Hur kalibrerar jag skjutmåttet?

Före varje användning, stäng mätbackarna helt och kontrollera att displayen visar 0. Tryck vid behov på nollställningsknappen (märkning 4). Årlig kalibrering rekommenderas.

Hur rengör jag apparaten?

Rengör med en lätt fuktad trasa. Använd inte slipande rengöringsmedel, lösningsmedel eller alkohol. Ta ur batteriet vid längre förvaring.

Vad gör jag om displayen förblir släckt?

Kontrollera batteriet: byt om det är slut. Om problemet kvarstår, rengör batterikontakterna. Om displayen fortfarande är släckt, ta ur batteriet, vänta 1 minut och sätt tillbaka det.

Hur använder jag djupmätningsfunktionen?

Använd djupmätaren (märkning 7) i änden av apparaten. Placera instrumentets bas på objektets kant och sänk ned mätaren till botten.

Hur fryser jag ett mätvärde?

Dra åt låsskruven (märkning 10) för att låsa det visade värdet. Detta gör att mätningen bevaras efter att instrumentet tagits bort.

Vilken noggrannhet har instrumentet?

Noggrannheten är ± 0,03 mm (0,0005 tum) över hela mätområdet, enligt angivna arbetsförhållanden.

Är apparaten vattentät eller vattenbeständig?

Nej, apparaten är inte vattentät. Undvik kontakt med vatten och hög luftfuktighet. Förvara den torrt.

BRUKSANVISNING MetricMaster Plus Laserliner

1 Udvendig måling Dybdemång

2 Indvendig måling

Laserliner

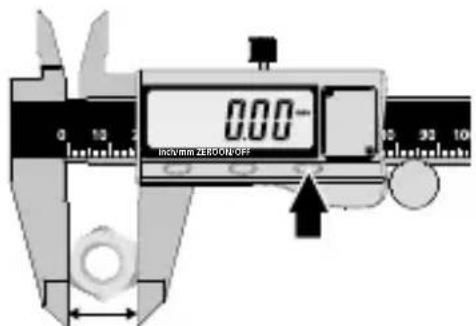

4 Differensmåling via nulstilling

17 mm 13 mm

5 Trinmåling

Shift af malenhed

Läsigenom hela bruksanvisingen, det medfoljande haftet "Garanti- och tillaggsanvisingar" samt aktuell information och anvisingar på internetlänken i slutet av den här instruktionen. Följ de anvisingar som finns i dem. Dessa underlag skasparas och medfolja encheten om den lämnas vidare.

Funktion / Användning

• Funktioner: Utomhusmatning, inomhusmatning, djupmatning, differensmatning genom nollstallning, nivamating
  Fixering av faststäl't matomrade med hjalp av klamskruv
  -5-siffrig skärn
• Matområde: 0 ... 150 mm

• Använd,enheten uteslutande pa avsett satt inom specifikationerna.
• Instrumentet och dess tillbehör ar inga leksaker for barn.
• Det ar inte tillatet att forandra enchetens konstruktion.
• Utsatt inte apparaten for mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Skaderisk! Mätytorna kan skrapa sönder ömtäliga matobjekt.
• Skärningsrisk! Mätytorna ar vassa och spetsiga, och kan leda till skador. Hall)darför objektet med de handtag som finns.

Sakerhetsforeskrifter

Kontakt med elektromagnetisk strålning

• Matapparaten uppyller foreskrifter och gransvarden for elektron magnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i narheten av personer med pacemaker ska beaktas. Det är möjigt att det kan ha en farlig paverkan på eller störa elektroniska apparater.

Sattibatteri

Öppna batterifacet och lagg i batteri (1x LR44 knappcell) enligt installationssymbolerna. Tänk på att vanda batteriernas poler at ratt hall.

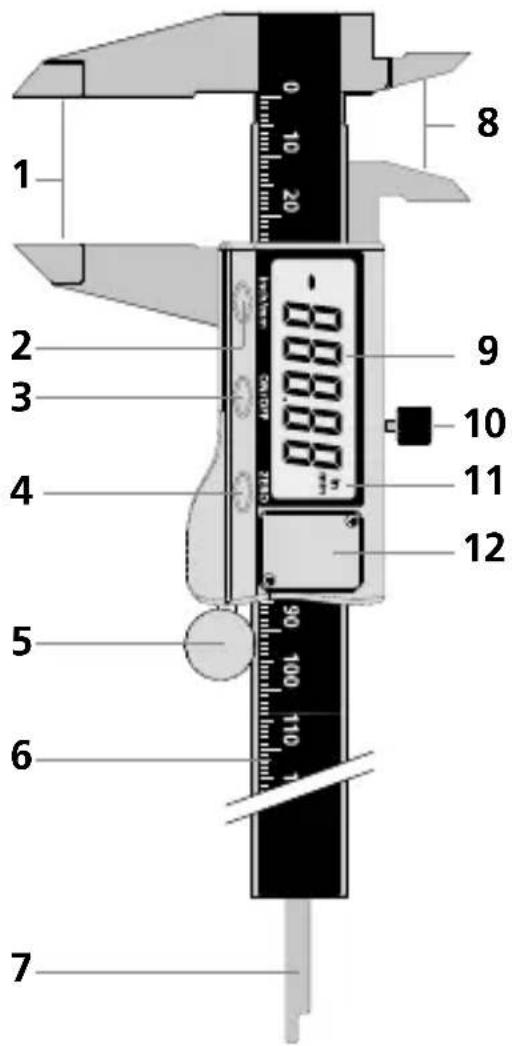

1 Matskänkel for utomhusmatning
2 Omkoppling av matenhet tum / mm
3 PAVAV-brytare
4 Nollställning av digitalvisningen
5 Fininställningsjul
6 Skala 0 ... 150 mm

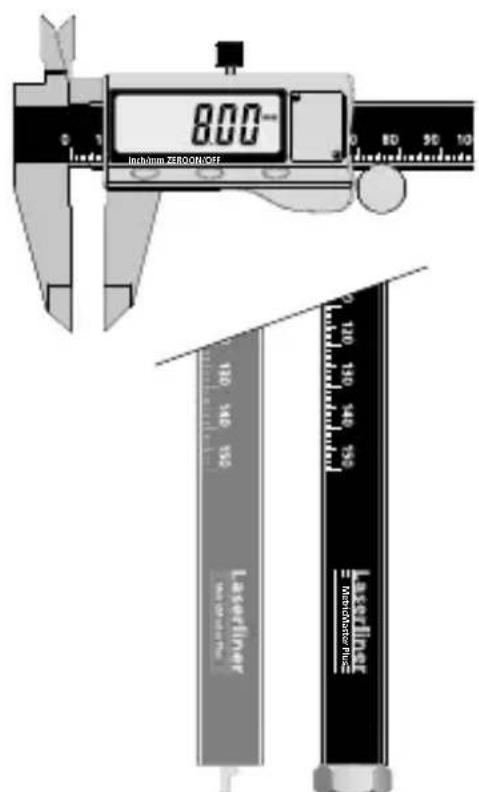

7 Tumstock for djupmätning
8 Matskänkel for inomhusmatning
9 LC-skärm
10 Klämskruv for matvärdesfixering
11 Matenhet tum / mm
12 Batterifack

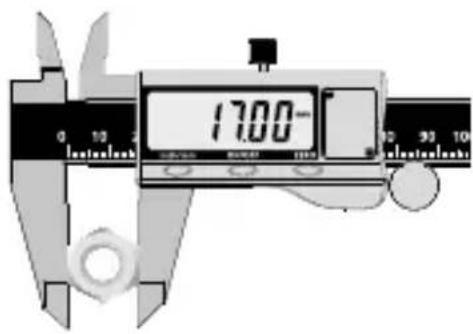

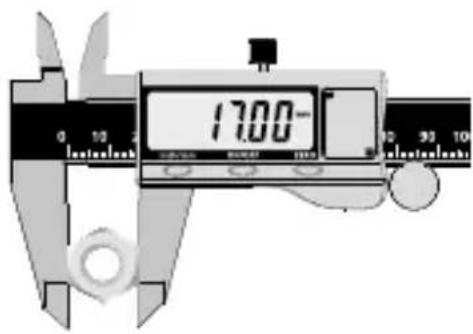

1 Utomhusmatning Djupmat Eng

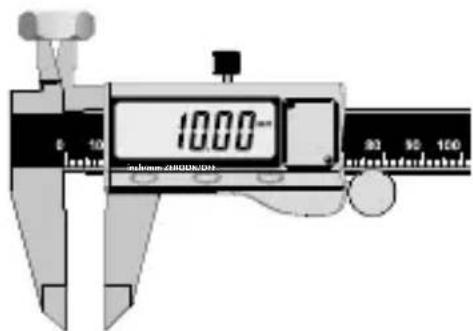

2 Inomhusmatning

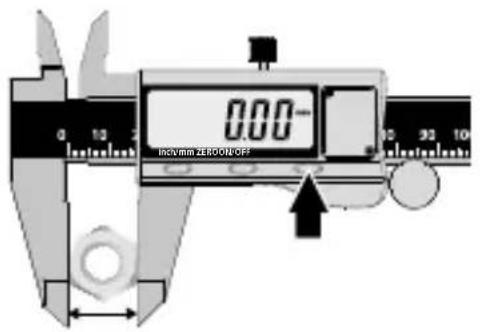

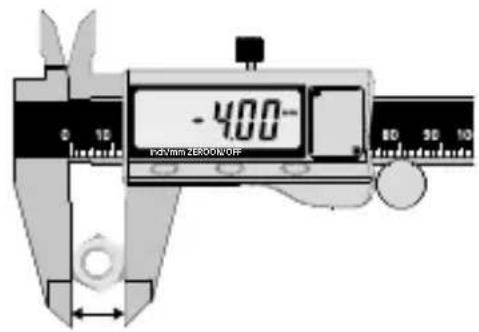

4 Differensmatting genom nollställing

17 mm 13 mm

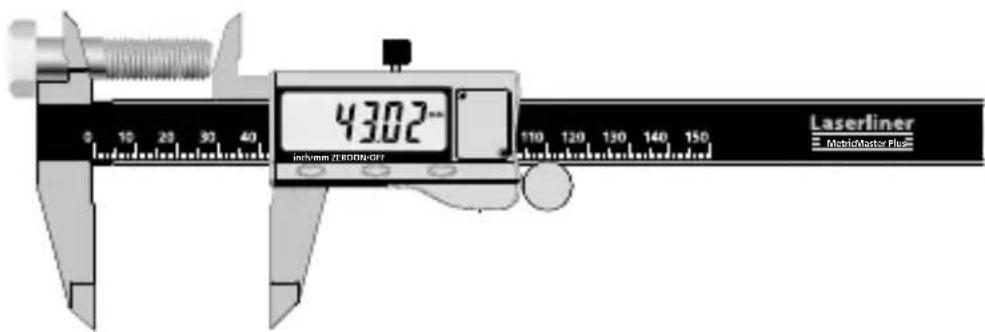

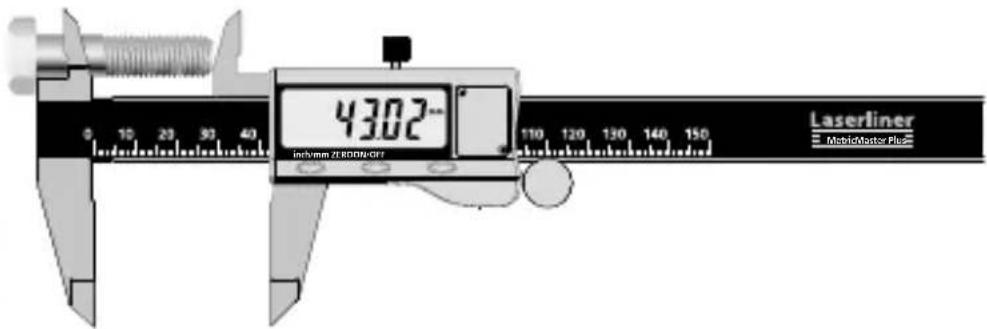

5 Nivåmätning

For att andra matenhet mellan mm och tum, tryck kort på knapp 2. Omkopplingen kan goras under en aktiv matning.

Instrumentet stängs av automatiskt om det inte används på cirka 5 minutes.

Felatgard

Problem Möjlig orsak Lösning
Blinkande siffror Låg spänning Byt batteriet
Ingen visning Låg spänning Byt batteriet
Ingen visning Dålig konkt Rengör batteriet
Oregelbunden eller fryst visning	Internt fel Ta bort batteriet, vänta 1 minut, sätt i batteriet

Kalibrering

Mätinstrumentet måste kalibreras och kontrolleras regelbundet für att sakerställa noggrannheten i matresultaten. Vi rekommenderarett kalibreringsinterval på att ar.

Färe varje användning ska nollställningen kontrolleras genom att matskänklarna skjuts ihop.

Anvisningar for underhall och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och Lossningsmedel. Ta ur batterierna före langre forvaring. Förvara apparaten på en ren och torr plats.

Tekniska data (Med reservation for tekiska andringar. 18W40)

Mätområde 0 ... 150 mm / 0	... 6"
Upplösning 0,01 mm / 0.0005"
Noggrannhet ± 0,03 mm / 0,0005"
Arbetsbetingelser	0°C...30°C, Luftfuktighet max. 80% rH, iced-kondenserande, Arbetshöjd max. 4 000 m över havet
Förvaringsbetingelser	0°C...50°C, Luftfuktighet max. 80% rH
Strömförsörjning 1x LR44 knappcell
Mätt (B x H x Dj) 246 x 77 x 1	7 mm
Vikt (inklusive batteri) 175 g

EU-bestammelser och kassering

Apparaten uppfyller alla nödvändiga normer für fri handel av varor inom EU.

Den har Produkten ar en elektrisk apparat och den maste sopsorteras enligt det europeiska direktivet for uttjanta el- och elektronikapparater.

Ytterligare sakerhets- och extra anvisningar på:

http://laserliner.com/info/?an=AGZ

Laserliner

！
