Type de produit	Pied à coulisse numérique
Marque	Laserliner
Modèle	MetricMaster Plus
Catégorie	Outil à main
Plage de mesure	0 … 150 mm / 0 … 6 pouces
Résolution	0,01 mm / 0,0005 pouce
Précision	± 0,03 mm / 0,0005 pouce
Affichage	Afficheur à cristaux liquides (LCD) à 5 chiffres
Fonctions de mesure	Mesure extérieure, intérieure, de profondeur, différentielle (mise à zéro), à paliers
Commutation d'unité	mm / pouce via touche dédiée
Alimentation	1 pile ronde LR44
Arrêt automatique	Après environ 5 minutes d'inactivité
Dimensions (L x l x h)	246 x 77 x 17 mm
Poids (pile incluse)	175 g
Conditions de travail	0 °C … 30 °C, humidité relative max. 80 % (sans condensation)
Conditions de stockage	0 °C … 50 °C, humidité relative max. 80 % (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide ; ne pas utiliser de produits nettoyants agressifs ou de solvants. Retirer la pile en cas de stockage prolongé.
Consignes de sécurité	Surfaces de mesure tranchantes – manipuler avec précaution. Ne pas soumettre l'appareil à des chocs ou à des températures extrêmes. Utiliser uniquement aux fins prévues.
Calibrage recommandé	Contrôler la position zéro avant chaque utilisation ; calibrage annuel conseillé
Conformité	CE (directive CEM 2014/30/UE), DEEE

FOIRE AUX QUESTIONS - MetricMaster Plus Laserliner

Comment installer la pile du MetricMaster Plus ?

Ouvrez le compartiment à piles (repère 12) et insérez une pile ronde LR44 en respectant les symboles de polarité. Refermez le compartiment.

Comment basculer entre les unités mm et pouce ?

Appuyez brièvement sur la touche 2 (Commutation unité de mesure) pour basculer entre millimètres et pouces, même pendant une mesure.

Que signifient des chiffres clignotants sur l'écran ?

Des chiffres clignotants indiquent une faible tension de la pile. Remplacez la pile par une neuve.

Comment calibrer le pied à coulisse ?

Avant chaque utilisation, refermez complètement les branches de mesure et vérifiez que l'affichage indique 0. Si nécessaire, appuyez sur la touche de mise à zéro (repère 4). Un calibrage annuel est recommandé.

Comment nettoyer l'appareil ?

Nettoyez avec un chiffon légèrement humide. N'utilisez pas de produits nettoyants abrasifs, de solvants ni d'alcool. Retirez la pile avant un stockage prolongé.

Que faire si l'écran reste éteint ?

Vérifiez la pile : remplacez-la si elle est usée. Si le problème persiste, nettoyez les contacts de la pile. Si l'écran reste éteint, retirez la pile, attendez 1 minute et remettez-la.

Comment utiliser la fonction de mesure de profondeur ?

Utilisez la jauge de profondeur (repère 7) située à l'extrémité de l'appareil. Placez la base de l'instrument sur le bord de l'objet et abaissez la jauge jusqu'au fond.

Comment figer une valeur mesurée ?

Serrez la vis de serrage (repère 10) pour bloquer la valeur affichée. Cela permet de conserver la mesure après avoir retiré l'instrument.

Quelle est la précision de l'instrument ?

La précision est de ± 0,03 mm (0,0005 pouce) sur toute la plage de mesure, dans les conditions de travail spécifiées.

L'appareil est-il étanche ou résistant à l'eau ?

Non, l'appareil n'est pas étanche. Évitez tout contact avec l'eau et l'humidité excessive. Stockez-le dans un endroit sec.

MODE D'EMPLOI MetricMaster Plus Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l'instrument.

Fonction / utilisation

Pied à coulisse numérique pour la mesure précise des longueurs

• Fonctions : mesure extérieure, mesure intérieure, mesure de la profondeur, mesure différentielle via la position zéro, mesure à paliers Fixation de la plage de mesure calculée avec la vis de serrage Dispositif à 5 chiffres
• Plage de mesure: 0... 150 mm

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets.
• Il est interdit de modifier la construction de l'appareil.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Risque de dommage! Les surfaces de mesure risquent de rayer l'objet à mesurer sensible.
• Risque de coupure! Les surfaces de mesure sont tranchantes et pointues et peuvent entraîner des blessures, c'est pourquoi il faut tenir l'appareil uniquement aux poignées prévues à cet effet.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques - L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE. - Il faut tenir compte des restrictions des activités, par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Installation de la pile

Ouvrir le compartiment à piles et introduire la pile (1 x pile ronde LR44) en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

MetricMaster Plus

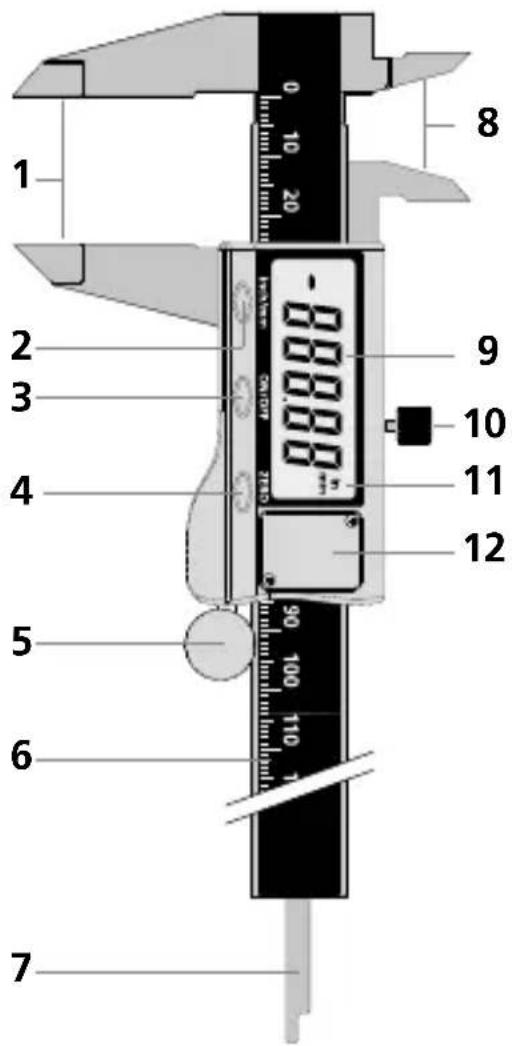

1 Branche de mesure pour la mesure extérieure 2 Commutation unité de mesure po / mm 3 Interrupteur marche/arrêt 4 Position zéro de l'affichage numérique 5 Molette de réglage de précision 6 Échelle de 0 à 150 mm 7 Jauge de profondeur 8 Branche de mesure pour la mesure intérieure 9 Afficheur à cristaux liquides 10 Vis de serrage pour la fixation de la valeur mesurée 11 Unité de mesure po / mm 12 Compartiment à piles

1 Mesure extérieure

3 Mesure de la profondeur

2 Mesure intérieure

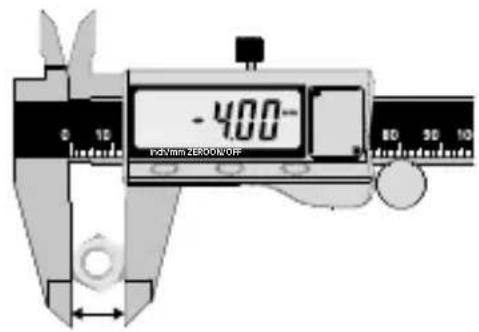

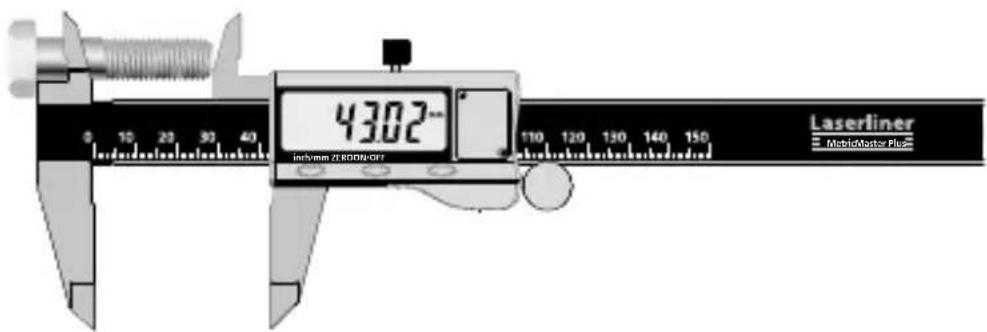

4 Mesure différentielle via la position zéro

17 mm 13 mm

Changement d'unité de mesure

Appuyer brièvement sur la touche 2 pour commuter entre les unités de mesure mm et pouce. La commutation peut avoir lieu pendant une mesure activée.

Arrêt automatique

L'appareil s'éteint automatiquement après env. 5 minutes d'inactivité.

Dépannage

Problème Cause possible Solution
Chiffres clignotants Faible tension Remplacer la pile
Aucun affichage Faible tension Remplacer la pile
Aucun affichage Mauvais contact Nettoyer la pile
Affichage irrégulier ou figé	Erreur interne Retirer la pile, attendre 1 minute,mettre la pile en place

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l'instrument de mesure afin de garantir la précision des résultats de la mesure. Nous recommandons de passer une fois par an à un calibrage.

Avant toute utilisation, il faut contrôler la position zéro en poussant les branches de mesure l'une contre l'autre.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

(Sous réserve de modifications techniques. 18W40)

Données techniques

Plage de mesure 0 ... 150 mm / 0 ... 6"
Résolution 0,01 mm / 0.0005"
Précision ± 0,03 mm / 0,0005"
Conditions de travail	0°C...30°C, Humidité relative de l'air max. 80% rH, non condensante, Altitude de travail max. de 4 000 m au-dessus du niveau moyen de la mer
Conditions de stockage	0°C...50°C, Humidité relative de l'air max. 80% rH
Alimentation électrique 1 x pile	e ronde LR44
Dimensions (l x h x p) 246 x 7	7 x 17 mm
Poids (pile incluse) 175 g

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info/?an=AGZ
