Type de produit	Détecteur multifonction
Marque	Laserliner
Modèle	MultiFinder Plus
Dimensions (L x H x P)	80 x 186 x 40 mm
Poids (pile incluse)	230 g
Alimentation	1 pile alcaline 9V (type 6LR61)
Plage de mesure AC	110 – 230 V, 50 – 60 Hz
Température de fonctionnement	0°C à 40°C
Température de stockage	-20°C à 70°C
Profondeur de détection bois/métal (STUD-SCAN)	Jusqu'à 4 cm
Profondeur de détection métaux ferreux (METAL-SCAN)	Jusqu'à 10 cm
Profondeur de détection métaux non ferreux (METAL-SCAN)	Jusqu'à 5 cm
Profondeur détection câbles sous tension (AC-SCAN)	Jusqu'à 4 cm
Profondeur détection câbles non sous tension	Jusqu'à 4 cm
Fonctions principales	Détection de métal, détection de poutres (bois/métal), localisation de lignes sous tension
Affichage	Écran VTN, rétroéclairé
Signalisation	Acoustique et optique (LED rouge/vert)
Calibrage	Automatique et manuel
Auto-extinction	Après 2 minutes d'inactivité
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide, éviter produits agressifs
Consignes de sécurité	Couper l'alimentation électrique avant de travailler à proximité de lignes électriques ; détecteur de tension intégré

FOIRE AUX QUESTIONS - MultiFinder Plus Laserliner

Quels modes de mesure propose le MultiFinder Plus ?

L'appareil propose trois modes : METAL-SCAN pour la détection de métaux ferreux et non ferreux, STUD-SCAN pour la détection de poutres en bois ou métal dans les murs, et AC-SCAN pour la localisation de lignes électriques sous tension.

Comment effectuer le calibrage automatique ?

Le calibrage automatique s'effectue juste après la mise en marche ou après un changement de mode. L'écran affiche 'CAL' puis 'CAL OK' une fois terminé. Il ne faut pas bouger l'instrument pendant cette opération. En mode STUD-SCAN, l'appareil doit rester en contact avec le mur.

Que faire si l'écran affiche 'ERROR' ?

L'erreur apparaît si la position de départ se trouve au-dessus d'un objet métallique ou d'une poutre. Déplacez l'appareil de quelques centimètres par rapport à l'emplacement actuel et recommencez la mesure. Assurez-vous que la zone de départ est dépourvue d'objet.

Comment utiliser le mode METAL-SCAN pour localiser un tuyau métallique ?

Sélectionnez METAL-SCAN avec la touche Mode. Attendez que 'CAL OK' s'affiche, puis déplacez lentement l'appareil sur la surface. Le centre de l'objet se trouve entre les deux repères. Pour les objets volumineux, effectuez un nouveau balayage après calibrage automatique ou manuel.

Comment détecter des poutres en bois avec STUD-SCAN ?

Sélectionnez STUD-SCAN. Appliquez l'appareil contre le mur, appuyez sur le bouton CAL pour lancer le calibrage. Attendez 'CAL OK', puis déplacez lentement l'appareil. Le milieu de la poutre se trouve entre les deux repères. Vérifiez les distances régulières (30, 40 ou 60 cm) pour confirmer.

Quelles sont les précautions à prendre avec le mode AC-SCAN ?

Coupez toujours l'alimentation électrique avant de travailler à proximité de lignes électriques. En mode AC-SCAN, l'appareil détecte les câbles sous tension jusqu'à 4 cm de profondeur. Pour éviter les perturbations dues aux charges statiques, posez votre main libre sur le mur.

Que signifie l'affichage rouge ou vert ?

En mode METAL-SCAN et AC-SCAN : vert = métal ou ligne sous tension à proximité, rouge = métal ou ligne trouvée. En mode STUD-SCAN : rouge = objet à proximité, vert = objet trouvé.

Comment entretenir l'appareil ?

Nettoyez tous les composants avec un chiffon légèrement humide. N'utilisez pas de produits de nettoyage agressifs, de produits à récurer ou de solvants. Retirez la pile avant un stockage prolongé et conservez l'appareil dans un endroit sec et propre.

Quelle pile utiliser et comment la remplacer ?

Utilisez une pile alcaline de 9V (type 6LR61). Ouvrez le compartiment à pile au dos du boîtier, insérez la pile en respectant la polarité, puis refermez.

Quelle est la profondeur de détection maximale pour chaque mode ?

Pour STUD-SCAN (bois/métal) : jusqu'à 4 cm. Pour METAL-SCAN : métaux ferreux jusqu'à 10 cm, non ferreux jusqu'à 5 cm. Pour AC-SCAN (câbles sous tension) : jusqu'à 4 cm. Les câbles non sous tension sont détectés jusqu'à 4 cm.

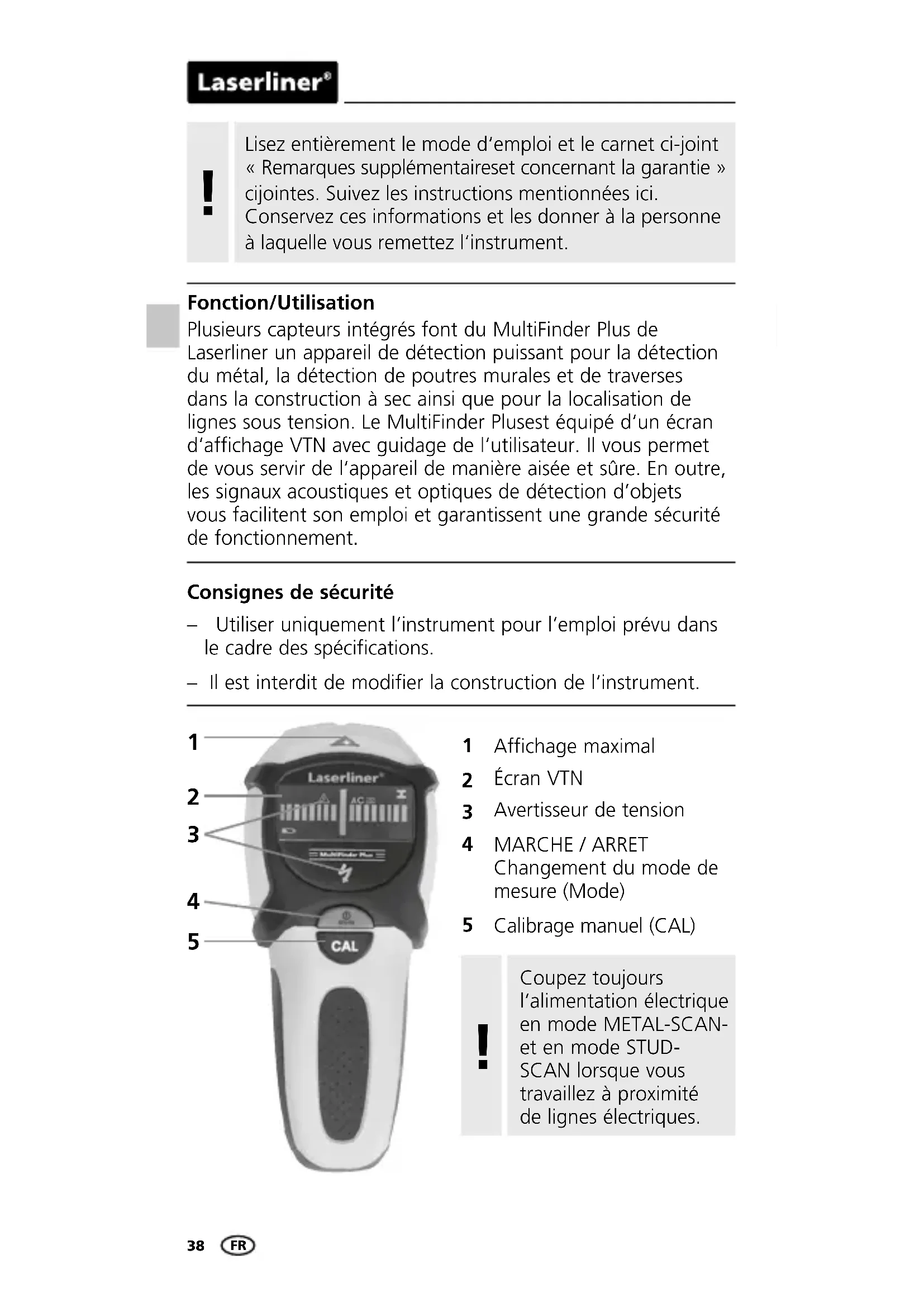

MODE D'EMPLOI MultiFinder Plus Laserliner

Lisez entièrement le mode d'emploi et le carnet ci-joint « Remarques supplémentairesreset concernant la garantie » cijointes. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l'instrument.

Fonction/Utilisation

Plusieurs capteurs intégrés font du MultiFinder Plus de Laserliner un apparéil de détction puissant pour la détction du métal, la détction de poutres murales et de traverses dans la construction à sec ainsi que pour la localisation de lignes sous tension. Le MultiFinder Plusest équipé d'un écran d'affichage VTN avec guidage de l'utilisateur. Il vous permet de vous servir de l' apparéil de manière aisée et sure. En outre, les signaux acoustiques et optiques de détction d'objets vous facilitent sonemploi et garantissent une grande sécurité de fonctionnement.

Consignes de sécurité

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des specifications.
• Il est interdirit de modifier la construction de l'instrument.

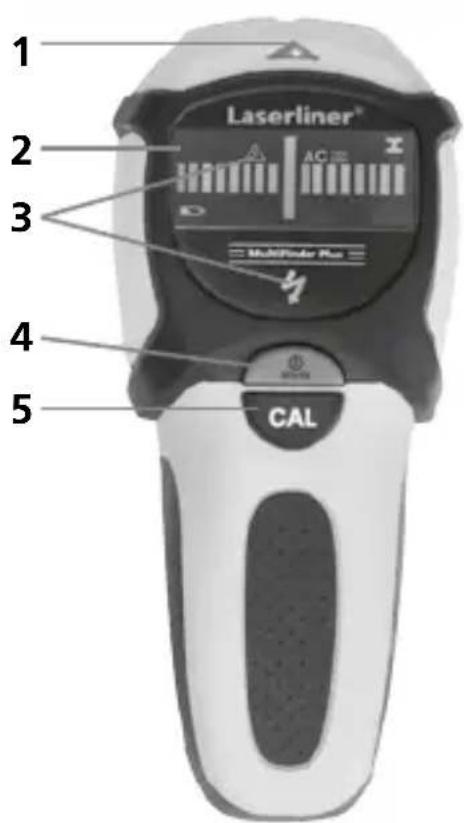

1 Affichage maximal
2 Écran VTN
3 Avertisseur detension
4 MARCHE / ARRET
Changement du mode de mesure (Mode)
5 Calibrage manuel (CAL)

！

Coupez toujours l'alimentation électrique en mode METAL-SCAN-et en mode STUD-SCAN lorsque vous travaillez a proximé de lignes électriques.

Installation de la pile

Ouvrez le compartment à pile au dos du boîtier et insérez une pile de 9V. Veillez à ce que la polarité soit correcte.

2 Mise en service

Mise en marche: appuyer brievement sur la touche Marche/Arrêt (4).

Arrêt : Appuyer pendant 4 secondes sur la touche Marche/Arrêt (4).

AutoShutOff : l'appareil s'éteint automatiquement 2 minutes env. après la dernière mesure.

3symboles

Rouge = Avertisseur de tension

Mode METAL- et AC-SCAN

Vert : métal ou ligne sous tension à proximité

Rouge : métal ou ligne sous tension trouvée

Mode STUD-SCAN

Rouge : l'objet est à proximité

Vert : objet trouve

Métal, ligne, objet à proximé

Métal, ligne, objet trouvée(e)

4Calibrage

AUTO CAUSATION

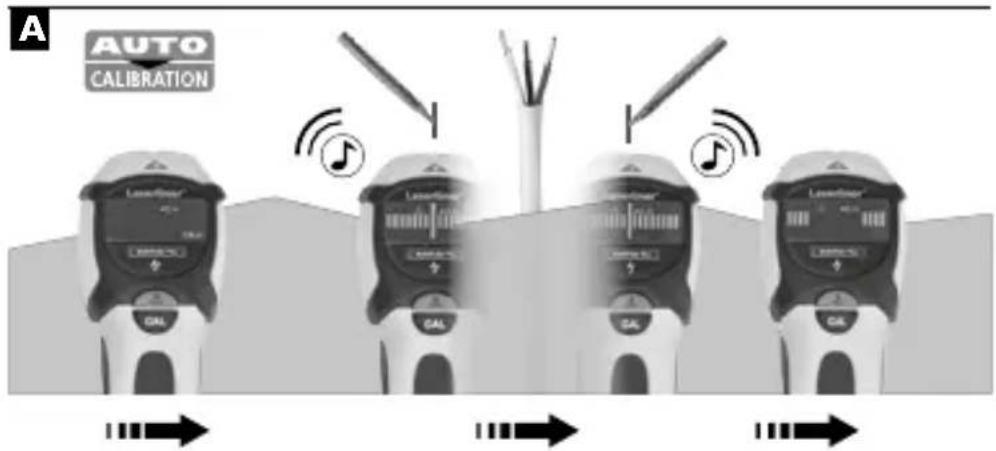

Auto-Calibration

Le calibrage automatique a lieu dans la mesure METAL-SCAN et AC-SCAN directement après la mise en marche de l'instrument ainsi qu'en cas de changement du mode de mesure. Le message « CAL » s'affiche à l'écran pendant le calibrage. Ne pas bouger l'instrument pendant cette opération. Il est possible de commencer la recherche des que « CAL OK » s'affiche à l'écran.

AUTO CAL PLUS

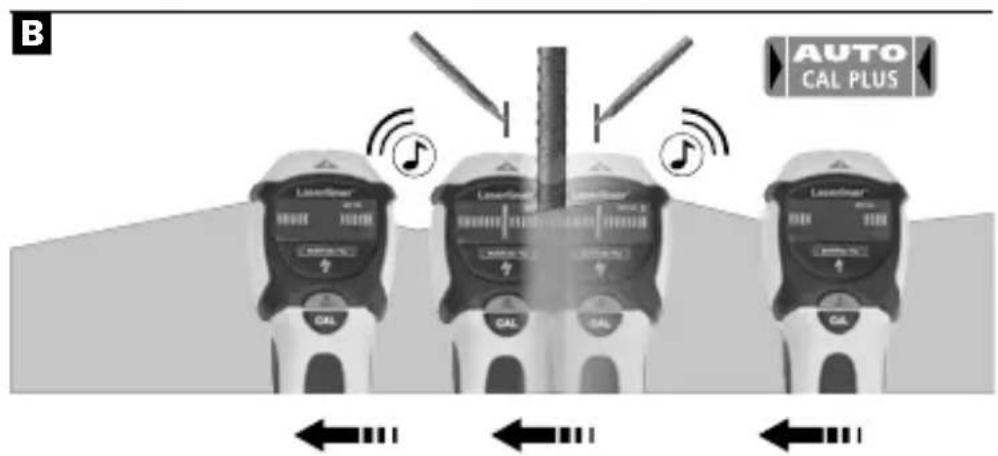

Auto-Cal Plus

Un autre calibrage automatique a lieu dans la mesure METAL-SCAN des que l'instrument trouve un objet. Cela facilitite la délimitation des objets de mesure et l'adaptation de l'instrument aux différents supports.

Laserliner

Calibrage manuel

Il suffit d'appuyer sur la touche CAL (5) pour calibrer manuellement l'instrument. Cela permet de recommencer la mesure ou de délimiter encore plus précisément les objets à mesurer.

Pour atteindre la sensibilité maximale de l'instrument, dévelopir l'instrument en l'air lors du calibrage. Cela peut être par endroit judicieux pour les mesures METAL et AC-SCAN.

！

L'instrument doit rester en contact avec le mur pendant le calibrage en mode STUD-SCAN et pendant toutes les mesures. L'utilisateur doit également toutjoursvoir une main sur l'instrument.

5 Sélection du mode de mesure

Appuyer brievement sur la touche Mode (4).

METAL-SCAN: Détction de métal dans tous les matérielles non métalliques

AC-SCAN: Localisation de lignes sous tension directement sous des revêtements non métalliques

STUD-SCAN: Détction de poutres murales et de traverses en bois et en métal dans la construction à sec sous des revêtements non métalliques

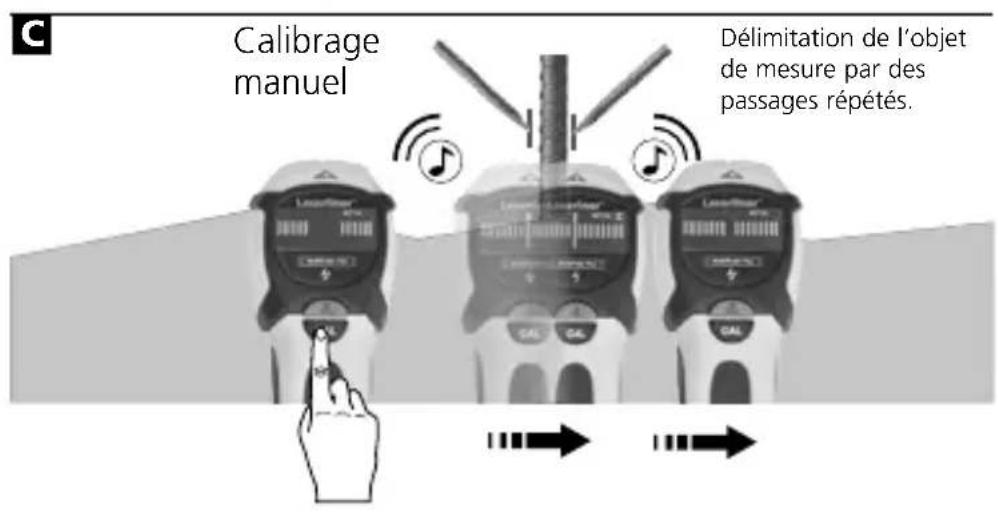

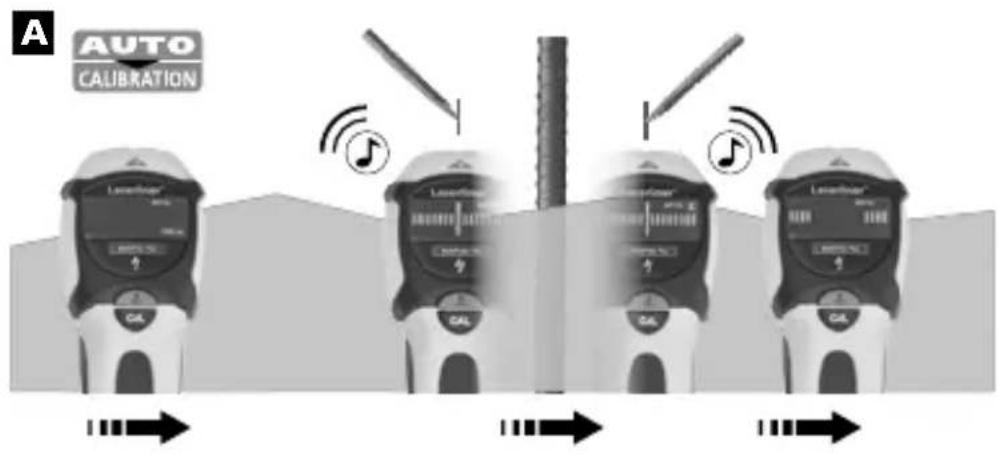

6 Mesure METAL-SCAN

L'appareil détecte le métal caché se trouvant dans tous les matériaux non metalliques, par exemple la pierre, le béton, la chape de béton, le bois, les panneaux de placoplatre à fibres,

le beton expansé, les matériaux de construction en ceramique ou en mineraux.

• Sélectionnez METAL-SCAN (bouton 4).
• Dès que CAL passé à CAL OK, il est possible de faire bouger l'instrument.

-MOVE: Déplacez lentement l'appareil sur la surface.

Conseil 1: Le milieu de l'objet en métal se trouve entre les deux repères. La haute sensibilité de l'appareil peut faire apparaitre de gross objets en métal plus larges qu'ils ne sont en réalité. C'est pourquoi, il faut bouger à nouveau l'instrument sur l'objet de mesure trouvez, voir le graphique B. L'instrument se calibre alors automatiquement. Le calibrage manuel devrait avoir lieu à proximé de la dernière position trouvée, voir le graphique C. Si nécessaire, repeter cette procédure.

Laserliner

Conseil 2: La position de départ est importante. Positionnez l'appareil à un emplacement derrière lequel il n'y a pas de métal. Sinon un message d'erreur s'affiche (ERROR). Elimination des erreurs: Déplacez l'appareil de quelques centimétres par rapport à l'emplacement actuel et recommENCEZ la mesure.

Conseil 3 : Pour des applications exigeantes (armature à nervures, par ex.) effectuez la détction en surface à la fois dans le sens horizontal et le sens vertical.

Conseil 4: En outre, il est possible de détecter eventuellement des tuyaux flexibles de chauffage se trouvant dans le sol ou dans le mur s'ils contiennent un film en métal et se trouvent à proximé de la surface. Vérifiez cette fonction à des emplacements où vous savez qu'un tuyau passé.

Remarque : Dans le cas d'objets qui se trouvent très profondement dans le mur, il est possible qu'une oscillation incomplètes s'affiche.

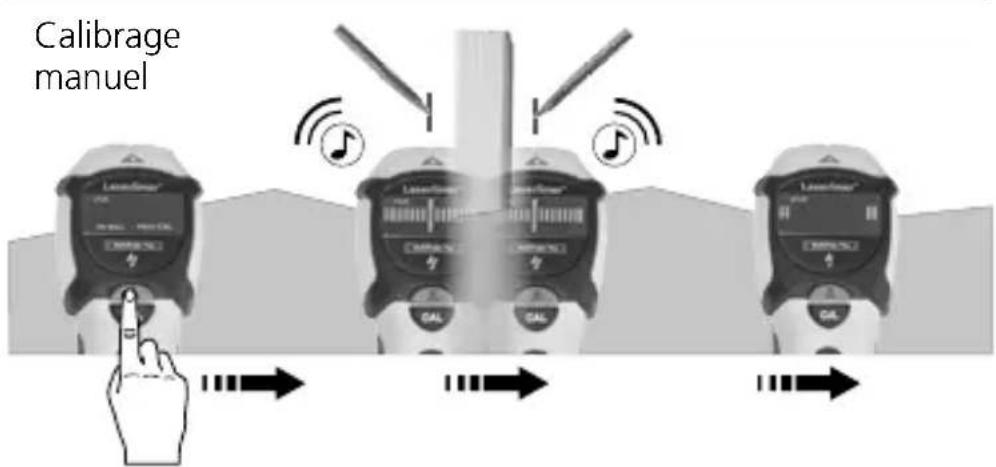

7 Mesure STUD-SCAN

Détention de poutres murales et de traverses en bois et en métal dans la construction à sec par ex. sous les plaques en fibro-plâtre, les panneaux en bois ou d'autres revêtements non métalliques.

• Sélectionnez STUD-SCAN (bouton 4).
• Suivez les indications données sur l'affichage VTN.
• ON WALL: Appliquez l'appareil contre le mur.
• PRESS CAL: Appuyez sur le bouton de calibrage (5) et attendez que le calibrage soit terminé. CAL OK
• MOVE: Déplacez lentement l'appareil sur la surface.

Conseil 1: Le milieu de la poutre se trouve entre les deux repères.

Conseil 2: La position de départ est importante. Pour commencer, positionnez l'appareil à un emplacement derrière lequel il n'y a pas de poutre. Sinon un message d'erreurs affiche (ERROR). Elimination des erreurs: Positionnez l'appareil à quelques centimétres de l'endroit actuel et recommencez la mesure.

Conseil 3: Afin d'éviter des perturbations lors de la détction, maintenez votre main libre ou autres objets à 15 cm au moins de MultiFinder Plus.

Conseil 5: Assurez-vous que vous étés juste arrivé sur une poutre. Pour ce faire, vérifiez si d'autres poutres se trouvent sur les deux côtés à des distances régulières, en général à 30, 40 ou 60 cm. En plus, vérifiez à plusieurs emplacements situés directement au-dessus et au-dessous du premier emplacement trouve s'il s'agit d'une poutre.

Conseil 6: Plafonds à texture : le plafond doit être recouvert d'un carton de protection.

Remarque: Dans le cas d'objets qui se trouvent très profondement dans le mur, il est possible qu'une oscillation incomplète s'affiche.

Au cas où des lignes électriques, des tuyaux en métal ou en matière plastique se trouvent à proximé d'un panneau de placoplatre à fibres ou sont en contact avec celui-ci, MultiFinder Plus peut eventuellement les détector comme s'il s'agissait de poutres.

Particularites de differents meteriaux

Il se peut que l'appareil ne puisse pas détecter de poutres en bois dans les matériaux suivants :

• Carreaux de sol en céramique
• Moquettes rembourses sur l'arrière
  -Papiers points à fibres métalliques ou à film métallique
• Parois fraîchement peintes et humides. Elles doivent secherpendant une semaine au moins.
• Dans les cas difficiles, utilisez METAL-SCAN pour localiser dans les murs à pose à sec les clous ou les vis alignés à la verticale à l'emplacement d'une poutre.

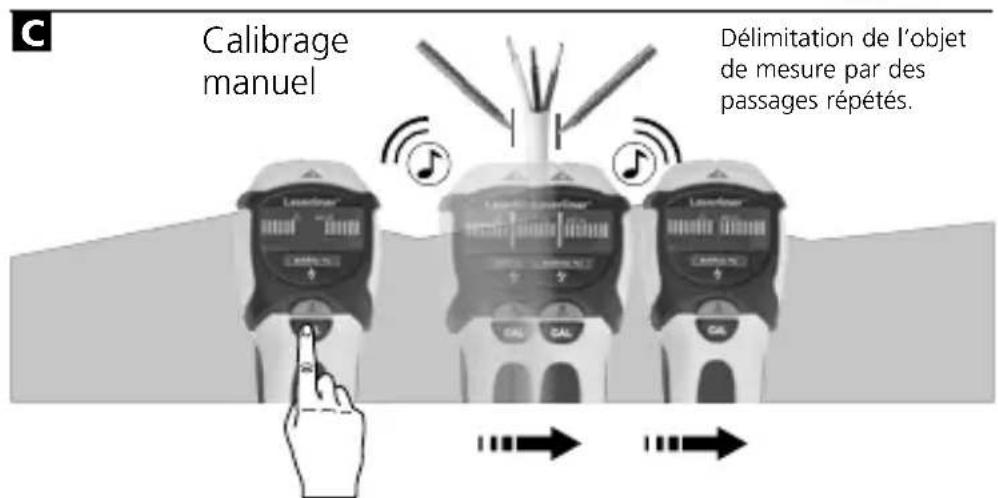

8 Mesure AC-SCAN

Localisation de lignes sous tension directement sous l'endetuit, le cas échéant, les panneaux en bois ou les autres revêtements non métalliques. Dans les murs à pose à sec avec montants en métal, les lignes sous tension ne sont pas détectées.

• Sélectionnez AC-SCAN (bouton 4).
• Dès que CAL passes à CAL OK, il est possible de faire bouger l'instrument.
• MOVE: Déplacez lentement l'appareil sur la surface.

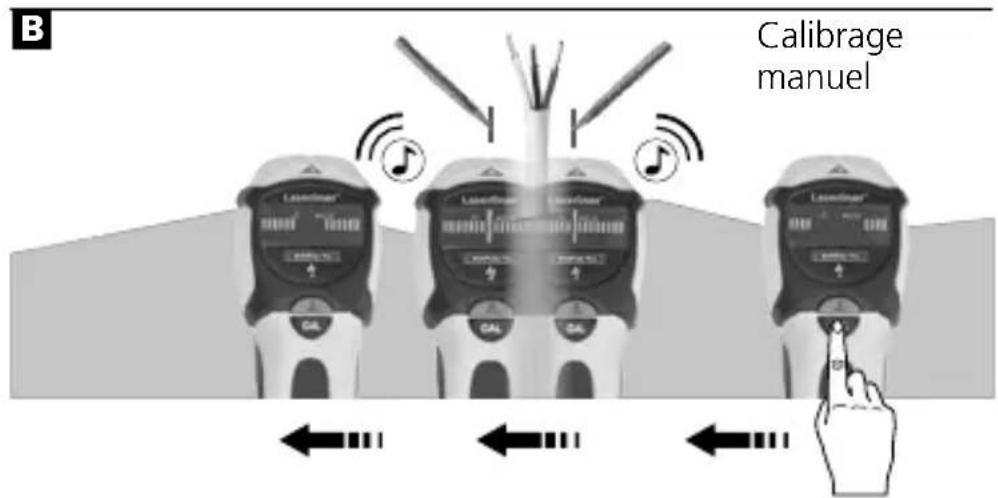

Conseil 1: Le calibrage manuel devrait avoir lieu à proximité de la dernière position trouvée, voir le graphique B/C. Si nécessaire, repeter cette procédure.

Conseil 2: En raison de la charge statique, des champs électriques peuvent eventuèlement être détectés latéralement par rapport à l'emplacement effectif de la ligne. Posez votre main libre sur la paroi pour dériver cette charge.

Conseil 3:Travailliez lentement,car le frottement peut produces une charge perturbant la détction.

Conseil 4: Si vous supposez la présence de lignes qu'il ne vous est pas possible toute fois de détecter, il se peut qu'elles soient protégées par des conduites pour les cables. Servez-vous de METAL-SCAN pour localiser des conduites pour les cables en métal.

Conseil 5: Le métal renfermé dans les murs (montants en métal, par ex.) transmet les champs électriques et produit ainsi des perturbations. Dans ce cas, passez en mode METAL-SCAN pour才知道 la ligne électrique.

Conseil 6: La position de départ est importante. Afin que la sensibilité de l'appareil soit au maximum, commencez l'opération en ne le le positionnant pas à proximité de lignes sous tension.

Les lignes se trouvant à plus de 4 cm de profondeur peuvent eventuellesment ne pas etre détectees.

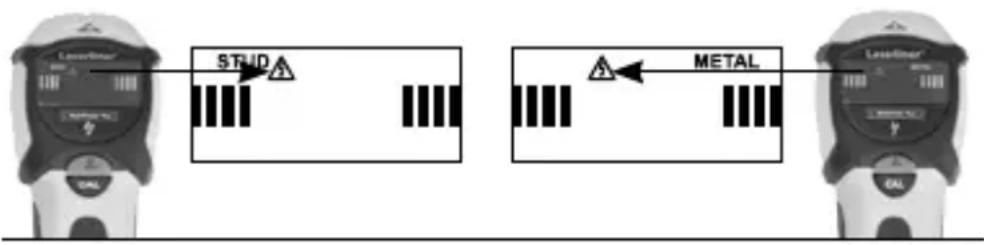

STUD-SCAN / METAL-SCAN : L'avertisseur de tension fonctionne

L'avertisseur de tension fonctionne en continu sur les lignes non protégées des qu'un champ électrique a été détecté.

Coupez toujours l'alimentation électrique quand vous travailliez à proximé de lignes electriques.

10 Backlight

L'instrument est équipé d'un affichage rétroéclairé.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légarement humide et éviter d'utiliser des produits de nettoyage, des produits à récuerer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Données techniques

Plage de mesure AC	110 - 230V, 50 - 60 Hz
Température de fonctionnement	0°C ... 40°C (32°F ... 104°F)
Température de stockage -20 °C ... 70°C (-4°F ... 158°F)
Alimentation électrique	1 pile alcaline de 9 V (type 6LR 61)
Dimensions (L x H x P)	80 mm x 186 mm x 40 mm
Poids (pile incluse) 230 g
Profondeur de mesure
Détection des poutres bois / métal (STUD-SCAN)	jusqu'à une profondeur de 4 cm
Détection ciblée des métaux Ferro-Scan / Non-Ferro-Scan (METAL-SCAN)	jusqu'à 10 cm / jusqu'à 5 cm de profondeur
Détection ciblée des cables électriques – sous tension (AC-SCAN)	jusqu'à une profondeur de 4 cm
Détection des cables électriques – qui ne sont pas sous tension	jusqu'à une profondeur de 4 cm

Sous réserve de modifications techniques. 06.2016

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union europeenne.

Ce produit est un apparéil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive

europeenne sur les ancients apparciels électriques et électroniques (directive DEEE).Autres remarques complémentaires et consignes de sécurité sur www.laserliner.com/info

！
