GEBRUIKSAANWIJZING CompactCubeLaser 3 Plus Laserliner

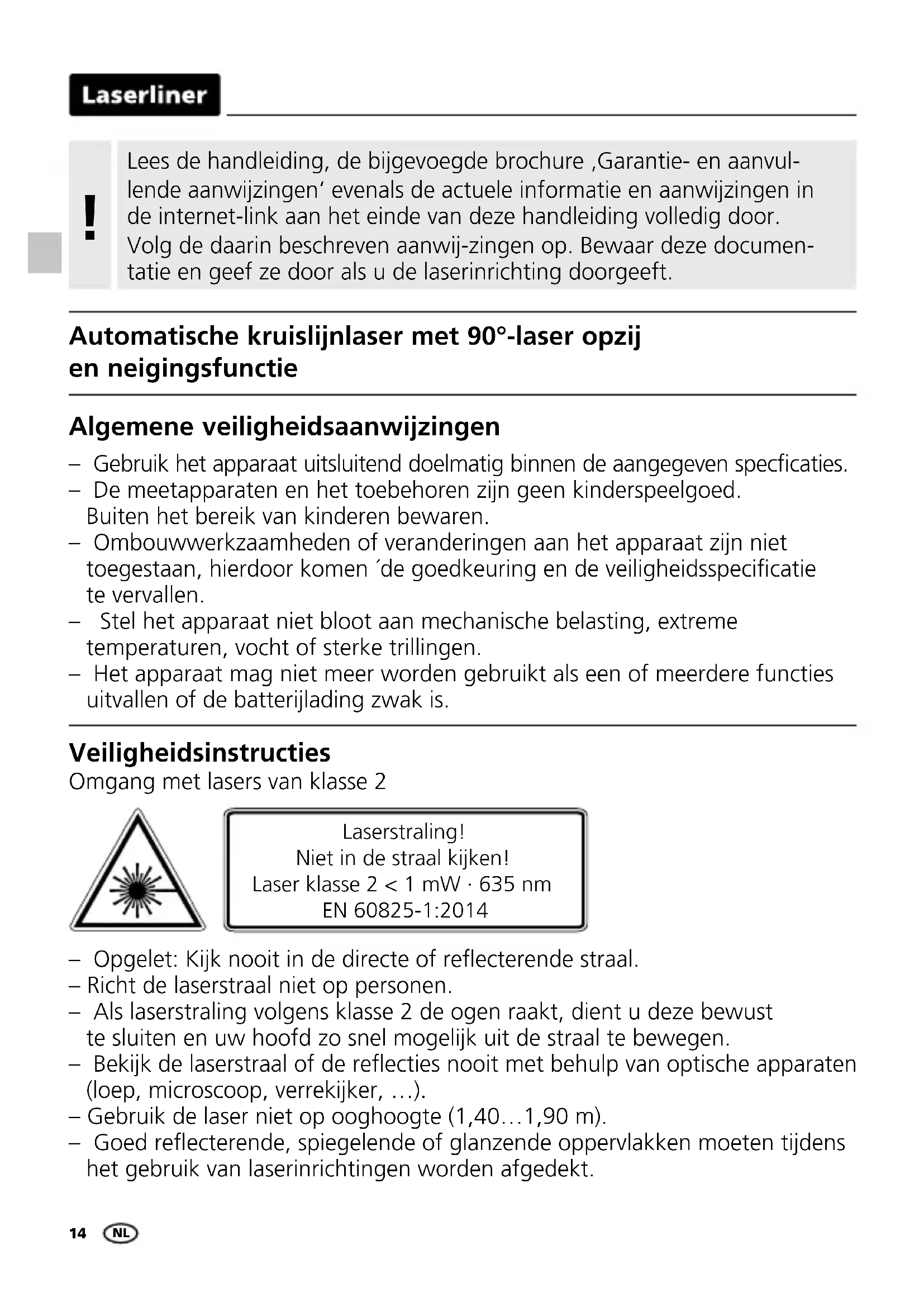

Subject to technical alterations. 18W1014 Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvul- lende aanwijzingen‘ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwij-zingen op. Bewaar deze documen- tatie en geef ze door als u de laserinrichting doorgeeft.

– Opgelet: Kijk nooit in de directe of reecterende straal. – Richt de laserstraal niet op personen. – Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen. – Bekijk de laserstraal of de reecties nooit met behulp van optische apparaten (loep, microscoop, verrekijker, …). – Gebruik de laser niet op ooghoogte (1,40…1,90 m). – Goed reecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt. Veiligheidsinstructies Omgang met lasers van klasse 2 – Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven speccaties. – De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren. – Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen ´de goedkeuring en de veiligheidsspecicatie te vervallen. – Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen. – Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is. Algemene veiligheidsaanwijzingen Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 635 nm EN 60825-1:2014 Automatische kruislijnlaser met 90°-laser opzij en neigingsfunctie NL15 CompactCube-Laser 3

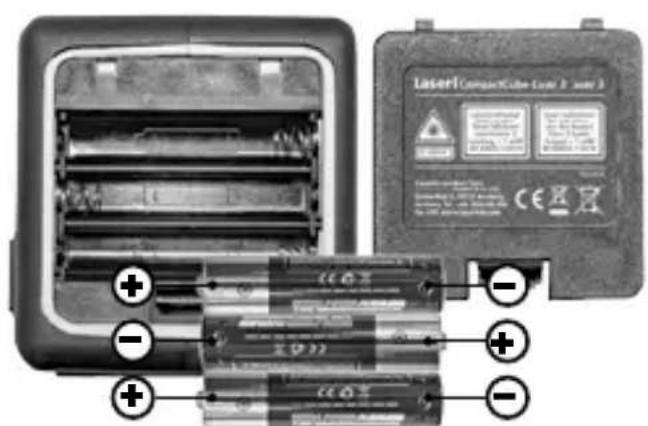

– Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU. – Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk. Veiligheidsinstructies Omgang met elektromagnetische straling – In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden. Batterijen plaatsen Open het battervakje en plaats de batteren (3 x type AAA) overeenkomstig de installatie- symbolen. Let daarb op de juiste polariteit. 1H 2V S Aantal en richting van de laser H = horizontale laserlijn V = verticale laserlijn S = inclinaties (Slope-funktion) Speciale hoogvermogensdioden produceren dubbel zo felle laserlijnen. Deze blijven zichtbaar over langere afstand, bij fel omgevingslicht en op donkere oppervlakken. Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een pendelvergrendeling. Automatische uitlijning van het apparaat door middel van een magnetisch gedempt pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit. Speciale functies van het product NL16

Schakel vóór het transport altijd alle lasers uit, zet de pendel vast en de schuifschakelaar op ‚OFF‘!

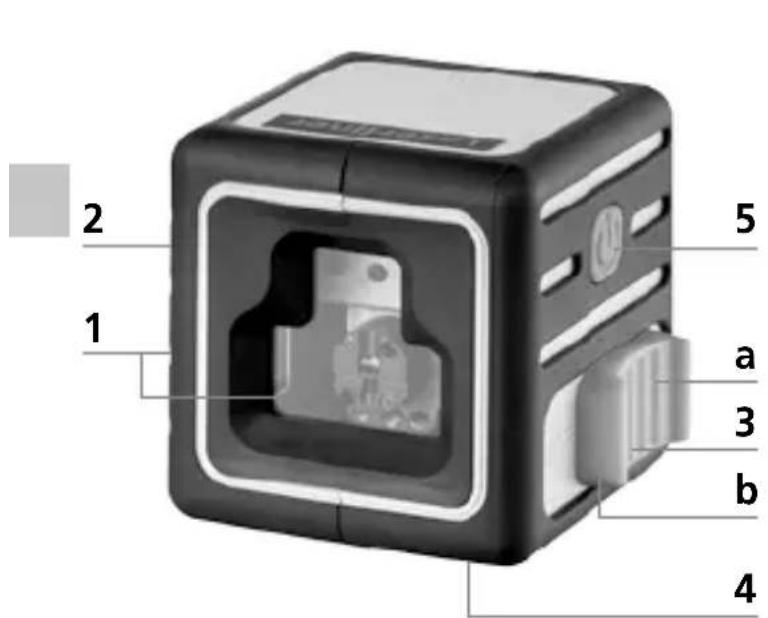

Laseruitlaat Batterijvakje (achterkant) Schuifschakelaar a AAN b UIT / Transportbeveiliging / Neigingsmodus 1/4”-schroefdraad (onderzijde) Keuzetoets laserlijnen

Voor de horizontale en verticale nivellering moet de transport- beveiliging gedeactiveerd zijn. Zodra het apparaat zich buiten het automatische nivelleerbereik van 3° bevindt, knipperen de laserlijnen en klinkt een signaal. Positioneer het apparaat zodanig dat het zich binnen het nivelleerbereik bevindt.

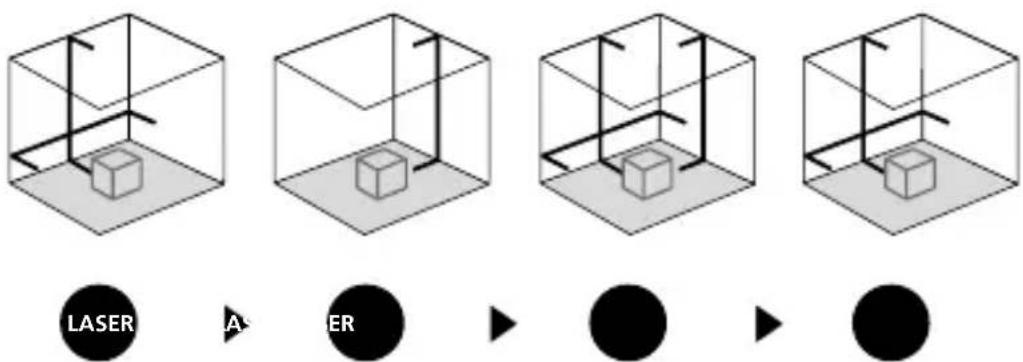

Horizontaal en verticaal nivelleren Deactiveer de transportbeveiliging en zet de schuifschakelaar (3) op ‚ON‘. Het laserkruis verschijnt. Met behulp van de keuzetoets kunnen de laserlijnen worden geschakeld.17 CompactCube-Laser 3

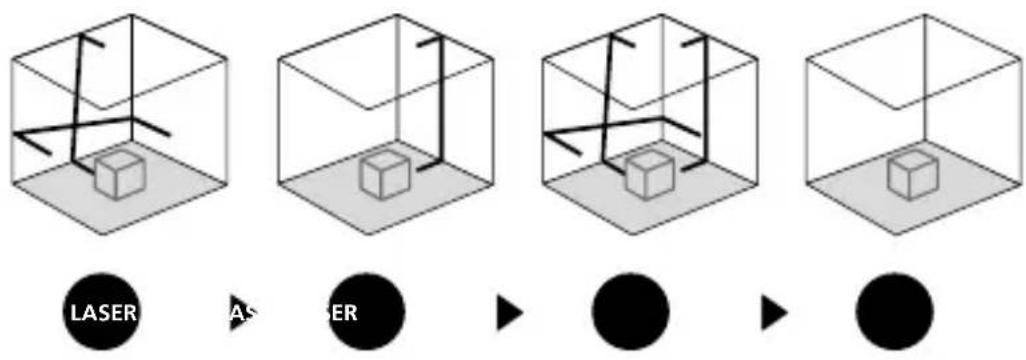

2,5 m< 2,5 mm = OK Deactiveer de transportbeveiliging niet en zet de schuifschakelaar (3) op ‚OFF‘. Schakel de lasers in met de keuzetoets en maak vervolgens uw keuze. Nu kunnen schuine vlakken worden aangelegd. In deze modus kunt u niet horizontaal resp. verticaal nivelleren omdat de laserlijnen niet meer automatisch uitlijnen. Dit wordt gesignaleerd door de knipperende laserlijnen.

Neigingsmodus Controleren van de horizontale lijnApparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en punt C markeren. Controleer nu of de waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tolerantie van max. ± 2,5 mm. Dezelfde controle kunt u tevens naar links uitvoeren.Controleren van de verticale lijnApparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2,5 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert, mag het verschil niet meer zijn dan ± 2,5 mm. In dat geval blijft u binnen de gestelde tolerantie.Controleer regelmatig de kalibratie voordat u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest. !18

Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl. 0,5 mm / m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of met de serviceafdeling van UMAREX-LASERLINER.

Kalibratie controleren

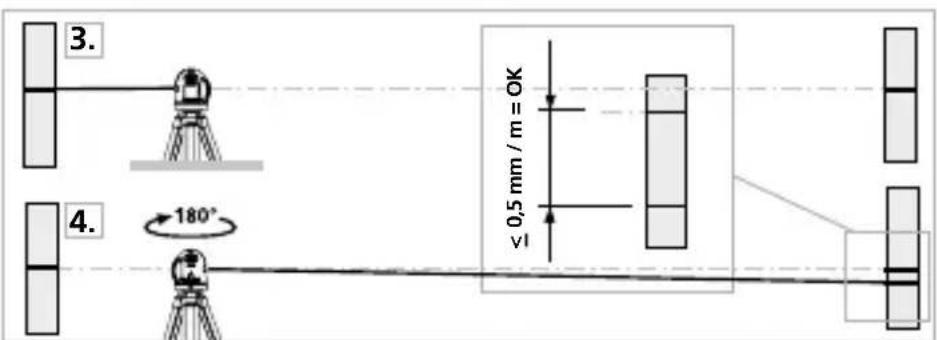

3. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.

4. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen

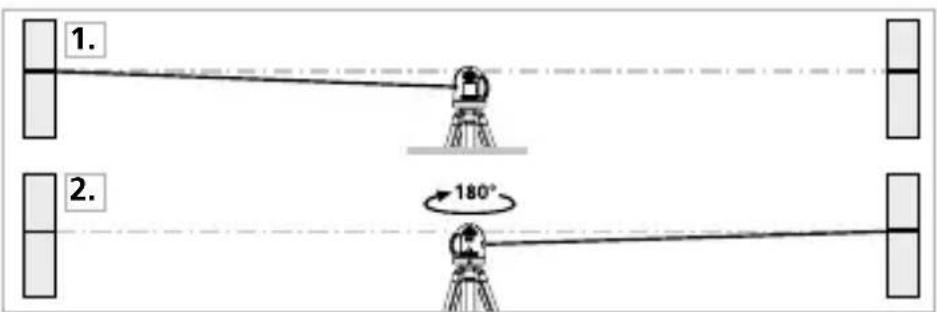

A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen. Kalibratiecontrole voorbereiden U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn (laserkruis aan). Voor een optimale controle een statief gebruiken.

1. Markeer punt A1 op de wand.

2. Draai het toestel 180° om en markeer het punt A2.

Tussen A1 en A2 hebt u nu een horizontale referentie.19 CompactCube-Laser 3 Kalibratie Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren. Opmerkingen inzake onderhoud en reiniging Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats. EU-bepalingen en afvoer Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden. Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=comcublas3pl Technische gegevens Zelfnivelleerbereik ± 3° Nauwkeurigheid ± 0,5 mm / m Werkbereik (afhankelijk van de hoeveelheid licht) 15 m Lasergolengte 635 nm Laserklasse 2 / < 1 mW Stroomvoorziejning 3 x 1,5 V alkalibatterijen (type AAA) Gebruiksduur met laserkruis vooraan met alle laserlijnen

ca. 20 uur ca. 9 uur Werkomstandigheden 0…40°C, luchtvochtigheid max. 80% rH, niet-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil) Opslagvoorwaarden -10…70°C, luchtvochtigheid max. 80% rH Afmetingen (B x H x D) 69 x 69 x 65 mm Gewicht (incl. batterijen) 285 g
