KULLANIM KILAVUZU CompactCubeLaser 3 Plus Laserliner

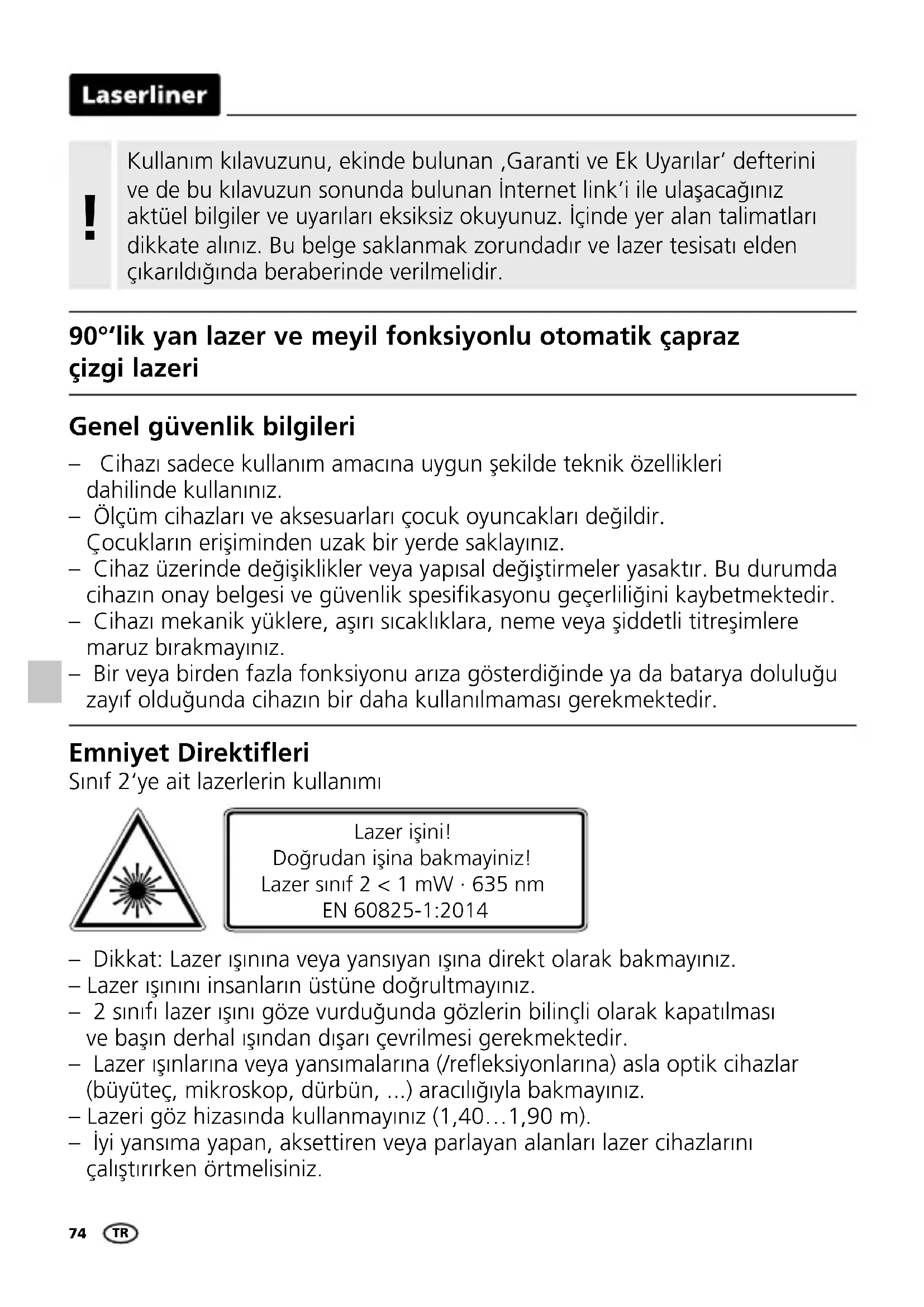

Det tas forbehold om tekniske endringer. 18W1074 Kullanım kılavuzunu, ekinde bulunan ‚Garanti ve Ek Uyarılar‘ defterini ve de bu kılavuzun sonunda bulunan İnternet link‘i ile ulaşacağınız aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve lazer tesisatı elden çıkarıldığında beraberinde verilmelidir.

– Dikkat: Lazer ışınına veya yansıyan ışına direkt olarak bakmayınız. – Lazer ışınını insanların üstüne doğrultmayınız. – 2 sınıfı lazer ışını göze vurduğunda gözlerin bilinçli olarak kapatılması ve başın derhal ışından dışarı çevrilmesi gerekmektedir. – Lazer ışınlarına veya yansımalarına (/reeksiyonlarına) asla optik cihazlar (büyüteç, mikroskop, dürbün, ...) aracılığıyla bakmayınız. – Lazeri göz hizasında kullanmayınız (1,40…1,90 m). – İyi yansıma yapan, aksettiren veya parlayan alanları lazer cihazlarını çalıştırırken örtmelisiniz. Emniyet Direktifleri Sınıf 2‘ye ait lazerlerin kullanımı – Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız. – Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız. – Cihaz üzerinde değişiklikler veya yapısal değiştirmeler yasaktır. Bu durumda cihazın onay belgesi ve güvenlik spesikasyonu geçerliliğini kaybetmektedir. – Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli titreşimlere maruz bırakmayınız. – Bir veya birden fazla fonksiyonu arıza gösterdiğinde ya da batarya doluluğu zayıf olduğunda cihazın bir daha kullanılmaması gerekmektedir. Genel güvenlik bilgileri Lazer işini! Doğrudan işina bakmayiniz! Lazer sınıf 2 < 1 mW · 635 nm EN 60825-1:2014 90°‘lik yan lazer ve meyil fonksiyonlu otomatik çapraz çizgi lazeri TR75 CompactCube-Laser 3

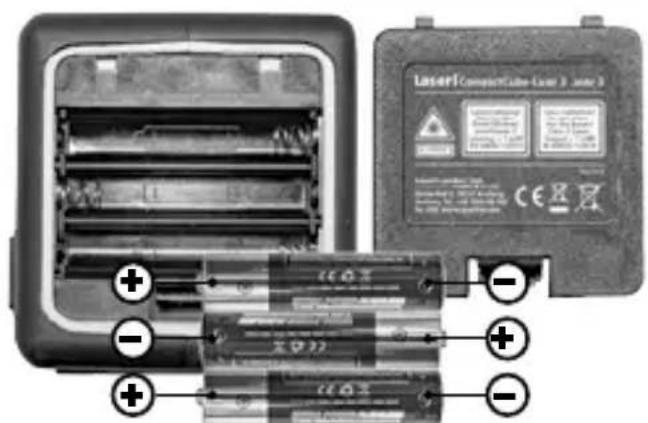

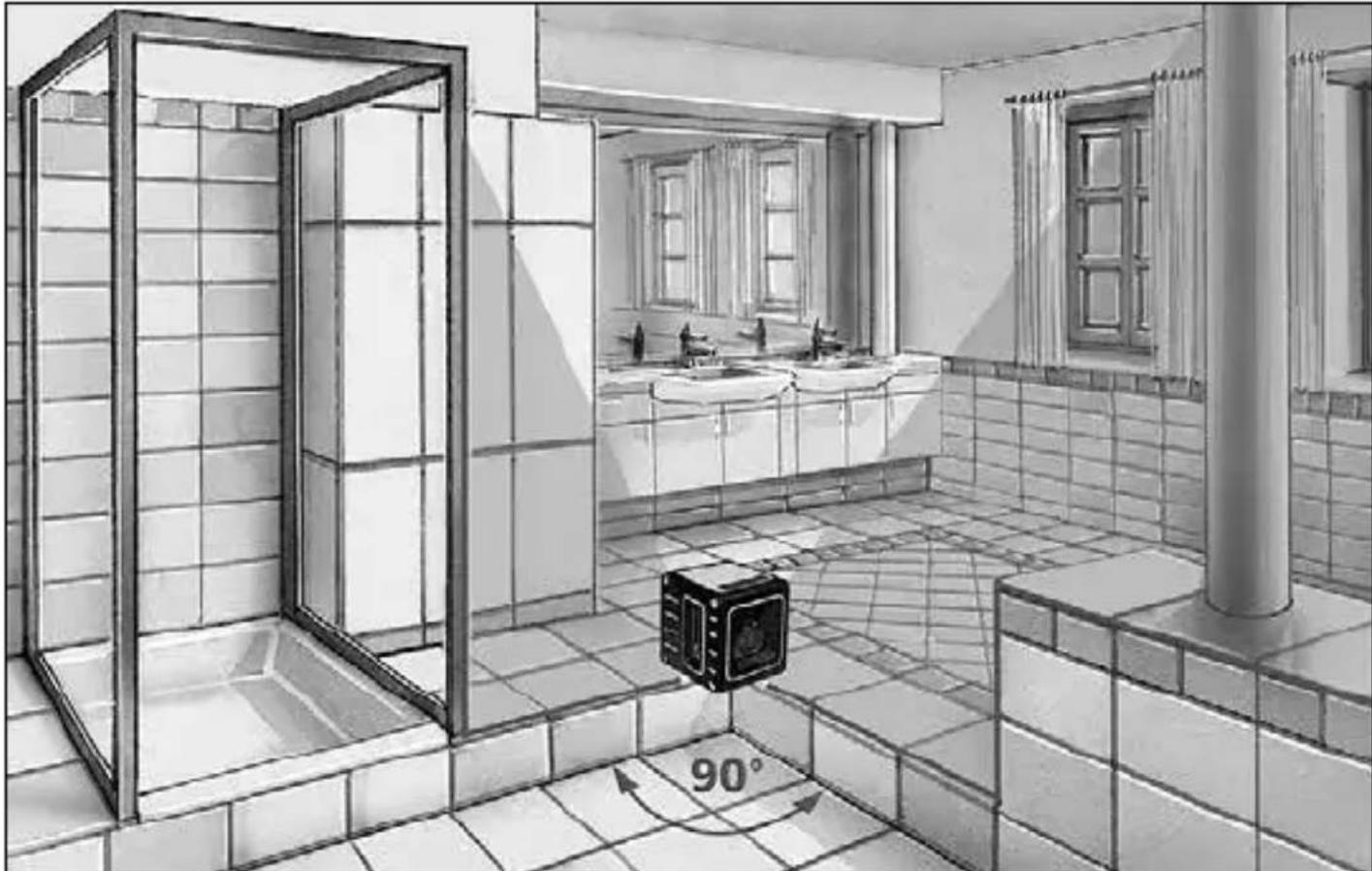

– Ölçüm cihazı, 2014/30/AB sayılı Elektro Manyetik Uyumluluk Yönetmeliğinde (EMV) belirtilen, elektromanyetik uyumluluğa dair kurallara ve sınır değerlerine uygundur. – Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanlrın yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür. Emniyet Direktieri Elektromanyetik ışınlar ile muamele – Umumi trak alanlarında ışın gidişatını mümkün olduğunca engeller ve bölmeler ile sınırlandırarak lazer alanını ikaz tabelaları ile işaretleyin. Pilleri yerleştiriniz Pil yuvasını açınız ve pilleri (3 x AAA tipi) gösterilen şekillere uygun bir şekilde yerleştiriniz. Bu arada kutupların doğru olmasına dikkat ediniz. 1H 2V S Lazerlerin sayısı ve düzeni H = yatay lazer çizgisi V = düşey lazer çizgisi S = eğilim fonksiyonu Özel yüksek performans diyotları, PowerBright teknolojisiyle ekstra aydın lazer ışınları üretir. Bunlar daha uzun mesafelerde, yüksek ortam aydınlığı ve koyu renkli yüzeylerde bile rahatlıkla görülebilir. Transport LOCK: Cihaz taşıma esnasında bir sarkaç emniyeti ile korunur. Manyetik absorbeli sarkaç sistemi sayesinde cihazın otomatik düzeçlenmesi. Cihaz ana pozisyona getirilip otomatik olarak düzeçlenir. Özel Ürün Nitelikleri TR76

Taşınması için daima tüm lazerleri kapatınız ve sarkaçları kilitleyiniz, sürmeli şalteri “OFF” konumuna getiriniz!

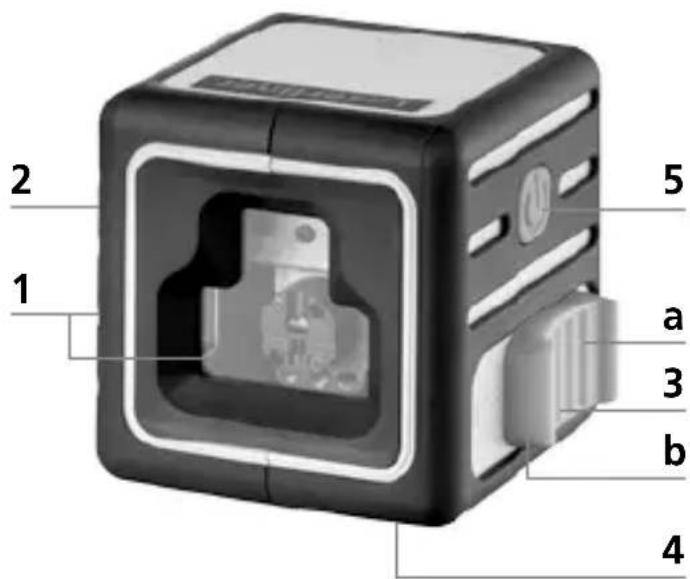

Lazer ışını çıkış boşluğu Batarya / Pil yeri (arka yüzü) Sürmeli şalter a Açık b Kapalı / Taşıma emniyeti / Meyil modu Statif vida dişi 1/4” (alt tarafı) Lazer çizgileri için seçme şalteri

Yatay ve düşey düzeçleme için taşıma emniyetinin çözülmüş olması gerekmektedir. Cihaz otomatik düzeçleme aralığı olan 3°’nin dışında bulunduğu zaman, lazer çizgileri yanıp sönmeye başlarlar ve bir sinyal sesi duyulur. Cihazı düzeçleme aralığı içinde bulunacak şekilde konumlandırınız.

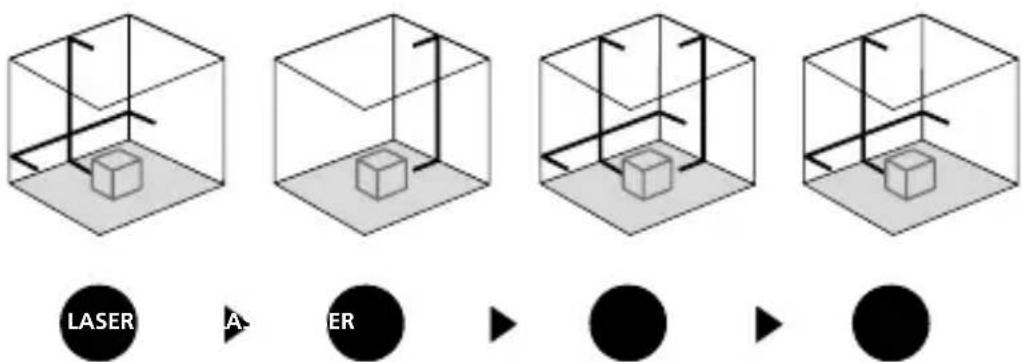

Yatay ve düşey düzeçleme Taşıma emniyetini çözünüz, sürmeli şalteri (3) “ON” konumuna getiriniz. Lazer artısı görülür. Seçme düğmesi ile lazer çizgileri devreye alınabilir.77 CompactCube-Laser 3

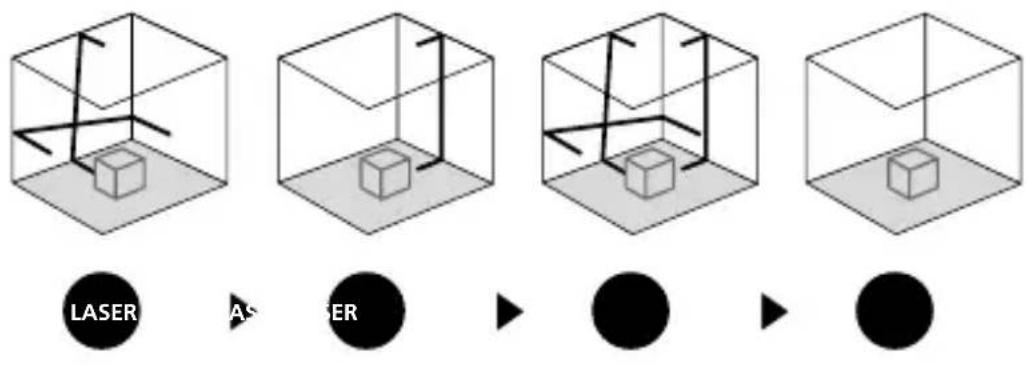

2,5 m< 2,5 mm = OKLASER LASER LASER LASER Taşıma emniyetini çözmeyiniz, sürmeli şalteri (3) “OFF” konumuna getiriniz. Lazerleri seçme şalteri ile çalıştırıp seçiniz. Şimdi eğimli düzlemler ayarlanabilir. Bu modda lazer çizgileri otomatik olarak ayarlanmadığından yatay ve düşey düzeçleme yapılamaz. Bu durum lazer çizgilerinin yanıp sönmesi ile bildirilir.

Meyil modu Yatay çizginin kontrolüCihazı bir duvara yaklaşık 5 m mesafede kurup lazer artısını çalıştırınız. Duvarda B noktasını işaretleyiniz. Lazer artısını yakl. 2,5 m sağa kaydırıp, C noktasını işaretleyiniz. C noktasındaki yatay çizginin B noktasıyla ± 2,5 mm’lik bir aralıkta aynı hizada bulunup bulunmadığın kontrol ediniz. Aynı işlemi bu sefer sola kaydırarak tekrar ediniz.Düşey çizginin kontrolüCihazı bir duvara yaklaşık 5 m mesafede kurunuz. Duvara 2,5 m uzunluğunda bir ipi bulunan çekül bağlayınız. Çekül boşta sarkabilmelidir. Cihazı çalıştırıp düşey lazer çizgisini çekül ipine doğrultunuz. Lazer çizgisi ile çekül ipiarasındaki sapma ± 2,5 mm‘den fazla olmadığı takdirde, hassasiyet tolerans dahilinde olur.Ürünün kalibrasyonunu her kullanımdan önce, nakil ve uzun muhafazadan sonra kontrol ediniz. !78

A2 ve A3 noktaları birbirlerine 0,5 mm / m’den daha büyük bir uzaklıkta bulunuyorlarsa, ayarlama yapılması gerekmektedir. Bu durumda yetkili satıcınızla ya da UMAREX LASERLINER’in müşteri servisi departmanıyla irtibata geçiniz.

Kalibrasyon kontrolü

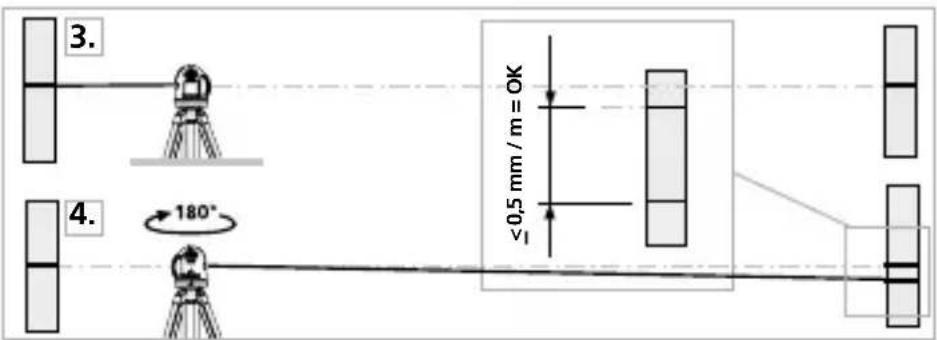

3. Cihazı olabildiğince duvara yaklaştırıp A1 noktasının hizasına kurunuz.

4. Cihazı 180 derece çeviriniz ve A3 noktasını işaretleyiniz. A2 ve A3

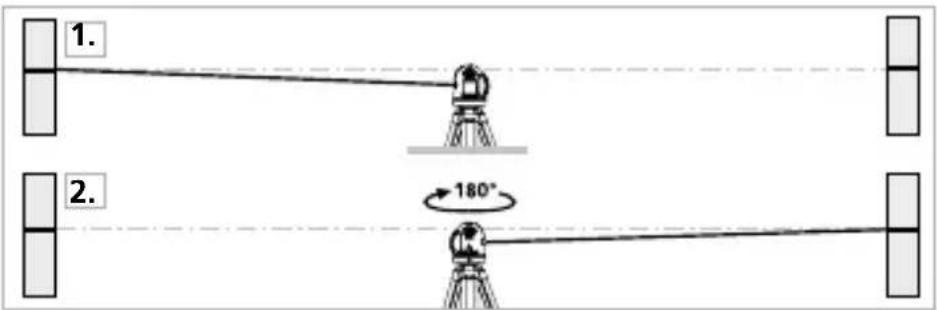

noktaları arasındaki mesafe, cihazın hassasiyet değeridir. Kalibrasyon kontrolünün hazırlanması Lazerin kalibrasyonunu kontrol edebilirsiniz. Cihazı birbirlerine en az 5 m mesafesinde bulunan iki duvarın arasında kurunuz. Cihazı çalıştırınız, bunun için taşıma emniyetlerini çözünüz (lazer artısı açık). En iyi kontrol sonuçlarını alabilmek için, lütfen bir sehpa kullanınız.

1. Duvarda A1 noktasını işaretleyiniz.

2. Cihazı 180 derece çeviriniz ve A2 noktasını işaretleyiniz.

Şimdi A1 ve A2 noktaları arasında yatay bir referans çizginiz vardır.79 CompactCube-Laser 3 Kalibrasyon Ölçüm cihazının düzenli olarak kalibre edilmesi gerekmektedir, ki ölçüm sonuçlarının doğruluğu sağlanabilinsin. Bizim tavsiyemiz bir yıllık ara ile kalibre edilmesidir. Bakıma koruma işlemlerine ilişkin bilgiler Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Uzun süreli bir depolama öncesinde bataryaları çıkarınız. Cihazı temiz ve kuru bir yerde saklayınız. AB Düzenlemeleri ve Atık Arıtma Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir. Bu ürün elektrikli bir cihaz olup Avrupa Birliği‘nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir. Diğer emniyet uyarıları ve ek direktifler için: http://laserliner.com/info?an=comcublas3pl Teknik özellikler Otomatik düzeçleme aralığı ± 3° Hassasiyet ± 0,5 mm / m Çalışma mesafesi (ortam aydınlığına bağlı) 15 m Lazer dalga boyu 635 nm Lazer sınıfı 2 / < 1 mW Güç beslemesi 3 x 1,5 V alkali piller (tip AAA, LR6) Kullanım süresi lazer artısı önde olarak tüm lazer çizgileri ile yak. 20 saat yak. 9 saat Çalıştırma şartları 0…40°C, hava nemi maks. 80% rH, yoğuşmasız, çalışma yükseklik maks. 4000 m normal sıfır üzeri Saklama koşulları -10°C…70°C, hava nemi maks. 80% rH Ebatlar (G x Y x D) 69 x 69 x 65 mm Ağırlığı (piller dahil) 285 g
