CompactCubeLaser 3 Plus - Håndverktøy Laserliner - Gratis bruksanvisning og manual

Produkttype	Krysslinjelaser med automatisk nivellering
Merke	Laserliner
Modell	CompactCubeLaser 3 Plus
Kategori	Håndverktøy
Mål (L x H x D)	69 x 69 x 65 mm
Vekt (batterier inkludert)	285 g
Strømforsyning	3 alkaliske batterier 1,5 V (type AAA)
Batteritid (krysslaser)	Omtrent 20 timer
Batteritid (alle linjer)	Omtrent 9 timer
Laserklasse	2 / < 1 mW, 635 nm
Rekkevidde	Opptil 15 m (avhengig av omgivelseslys)
Nøyaktighet	± 0,5 mm/m
Nivelleringsområde	± 3°
Hovedfunksjoner	Horisontale og vertikale linjer, kryssmodus, helningsmodus, transportlås
Gjenge for stativ	1/4"
Driftstemperatur	0 til 40 °C
Lagringstemperatur	-10 til 70 °C
Maks fuktighet	80 % RF uten kondens
Vedlikehold og rengjøring	Rengjør med en lett fuktig klut; ikke bruk løsemidler eller slipende produkter
Sikkerhet	Laserklasse 2 - ikke se på strålen; slå av enheten og lås pendelen før transport
Reservedeler og reparerbarhet	Utskiftbare batterier (AAA); for reparasjon, kontakt Umarex-Laserliner kundeservice
Generell informasjon	I samsvar med EMC-direktivet 2014/30/EU og WEEE; fullstendig bruksanvisning tilgjengelig online

Ofte stilte spørsmål - CompactCubeLaser 3 Plus Laserliner

Hvordan slå på CompactCubeLaser 3 Plus?

Lås opp transportlåsen ved å skyve glidebryteren (3) til ON. Krysslaseren tennes automatisk. Bruk linjevalgknappen (5) for å aktivere individuelle linjer.

Hvordan bruke helningsmodus?

For helningsmodus, ikke lås opp transportlåsen: la bryteren stå på OFF. Aktiver laserne med valgknappen. Linjene blinker for å indikere at automatisk nivellering er deaktivert.

Hva gjør jeg hvis laserlinjene blinker og et signal høres?

Det betyr at enheten er utenfor automatisk nivelleringsområde på ±3°. Plasser den på en flatere overflate slik at den kan nivellere seg.

Hvordan kontrollere nøyaktigheten til den vertikale linjen?

Plasser enheten 5 m fra en vegg og bruk en loddline på 2,5 m. Slå på den vertikale laseren og sammenlign linjen med loddlinen. Avviket skal ikke overstige ±2,5 mm.

Hvordan kontrollere nøyaktigheten til den horisontale linjen?

Plasser enheten 5 m fra en vegg, slå på krysset, merk punkt B. Roter 2,5 m til høyre og merk C. Høyden til C skal ikke avvike mer enn ±2,5 mm fra B.

Hvordan skifte batterier?

Åpne batterirommet på baksiden av enheten. Sett inn 3 alkaliske AAA-batterier med riktig polaritet. Lukk dekselet.

Hvordan rengjøre enheten?

Bruk en lett fuktig klut for å rengjøre huset og laservinduene. Bruk aldri løsemidler, slipende produkter eller sterke rengjøringsmidler.

Hvordan transportere enheten trygt?

Før transport, slå av enheten ved å sette bryteren på OFF. Dette låser pendelen og beskytter nivelleringsmekanismen.

Hva er laserklassen til CompactCubeLaser 3 Plus?

Det er en laser klasse 2, med en effekt på under 1 mW og en bølgelengde på 635 nm. Se aldri direkte på strålen og unngå å rette den mot øynene.

Hvor finner jeg fullstendig bruksanvisning og sikkerhetsinstruksjoner?

Fullstendig bruksanvisning finnes på Laserliners nettside på laserliner.com/info?an=comcublas3pl eller ved å skanne QR-koden i manualen.

BRUKSANVISNING CompactCubeLaser 3 Plus Laserliner

Omgang med lasere i classe 2

Laserstråling!
Se/DD
Se/DD
Laser klasse 2 < 1 mW·635 nm
EN 60825-1:2014

2 Horizontal og vertical nivelling

Man løsner transportsikringen og stiller skydekontakten (3) på "ON". Laserkrydset vises. Med valgtasten kan man aktivere laserlinjerne.

！

EU-bestemmelser og bortskaffelse

Hantering av laser klass 2

Laserstrålning!
Titta aldrig direkt in i laserstrålen!
Laser klass 2 < 1 mW·635 nm
EN 60825-1:2014

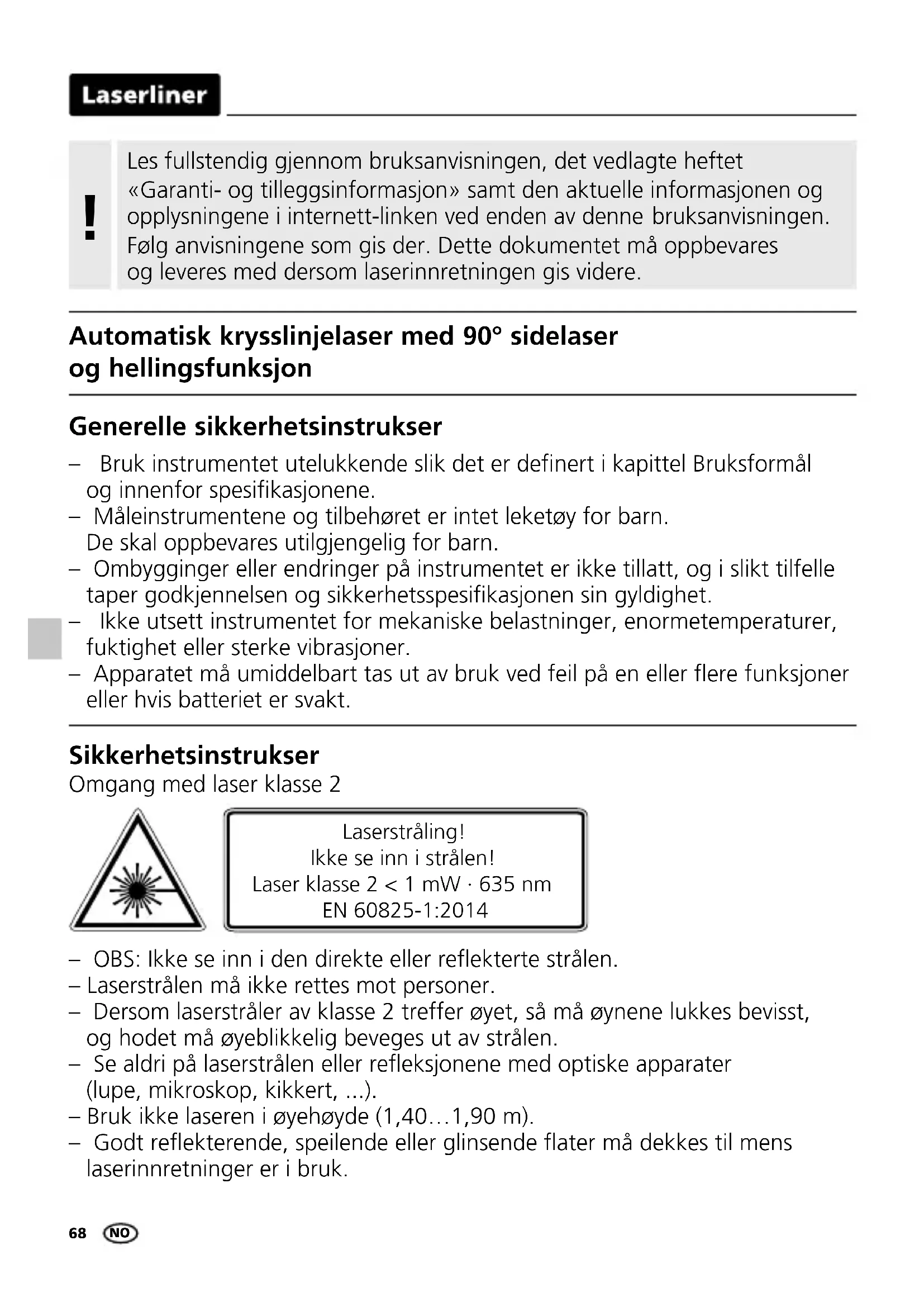

Les fullstendig gjennom braksanvisningen, det vedlagte heftet «Garanti- og tilleggsinformasjon» samt den aktuelle informasjonen og opplysningene i internett-linken ved enden av deutsche braksanvisningen. Følg anvisingene somgisder.Dette dokumentet mAoppbevares og leveres med dersom laserinnretningengis videre.

• Bruk instrumentet utelukkende slick det er definert i kapittel Bruksformål og innenfor spesifikasjonene.
• Måleinstrumentene og tilbehøret er intet leketøy for barn. De skal oppbevares utilgjengelig for barn.
• Ombygginger aller endringer på instrumentet er/DD, og i slikt tilfelle taper godkjennelsen og sikkerhetsspesifikasjonen sin gyldighet.
• Ikke utsett instrumentet for mekaniske belastninger, enormetemperaturer, fuktighet eller sterke vibrasjoner.
• Apparatet mä umiddelbart tas ut av bruk ved feil på en eller flere funksjoner aller hvis batteriet er svakt.

Sikkerhetsinstrukser

Omgang med laser classe 2

Laserstråling!
Ikke se inn i stralen!
Laser klasse 2 < 1 mW·635 nm
EN 60825-1:2014

• OBS: Ikke seinn i den direkte ell reflekterte stralen.
  -Laserstralen mä ikke rettes mot personer.
• Dersom lasersträler av klasse 2 treffer øyet, sömxynene lukkes bevisst, og hodet møyeblikelig beveiges ut av stralen.
• Se aldri på laserstrålen eller refleksjonene med optiske apparater (lupe, mikroskop, kikkert, ...).
• Bruk ikke laseren i øyehøyde (1,40...1,90 m).

• Godt reflekterende, speilende eller glinsende flater på dekkes til mens laserinnretninger er iBruk.

• I offentlige grafikkområder på strålegangen om mulig begrenses med sperringer og oppstilte vegger, og laserområdet på merkes vha. varselskilt.

Sikkerhetsinstrukser

Omgang med elektromagnetisk stråling

• Måleinstrumentet tilfredsstiller forskrittene og grenseverdiene for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU.
• Vær oppmerksom på lokale innskrenkninger+nar det gjelder drift, eksempelvis på sykehus, i fly, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrlse av elektroniske enheter er mulig.

Automatism posisjonering via pendelsystem med magnetisk demping. Apparatet plasseres i grunnstilling og foretar en automatism posisjonering.

Transport LOCK: Under transport beskyttes apparatet av en pendellås.

Instrumenter med PowerBright teklogi har spesielle høy-ytelsese dioder som produserer superklare laserlinjer. Disse forblir synlige over lengre avstander, i dagslys og på mørke overflater.

Antall laserlinjer og plasseringen avppe

H = horizontal laserlinje

V = vertical laserlinje

S = hellingsfunksjon

1H 2VS

1 Innlegging av batterier

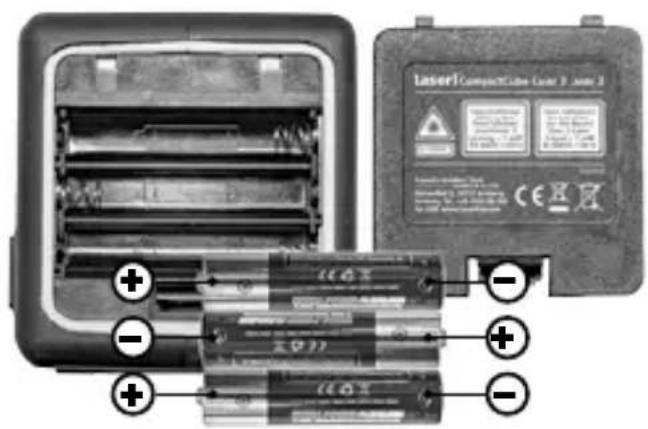

Apne batterirommet og sett inn batteriene (3 x type AAA) ifolge installasjonssymbolene. Sorg for at polene blir lagt riktig.

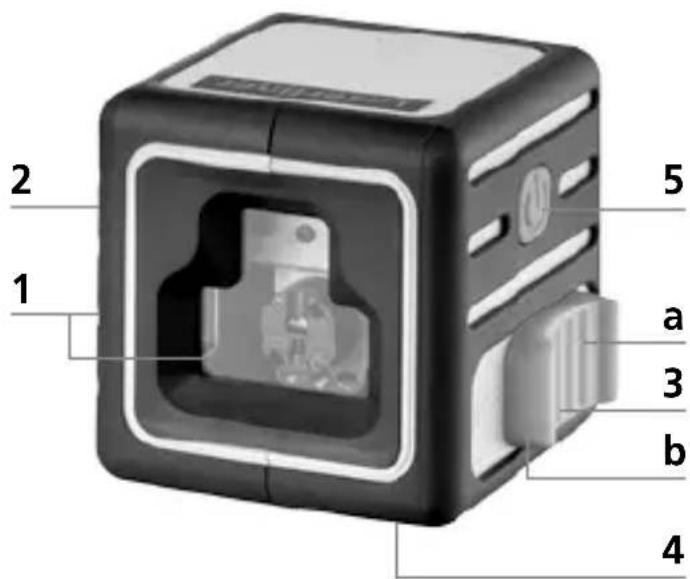

1 Laserstrålehull
2 Batterirom (bakside)
3 Skyvebryter a PÅ
b AV / Transportsikring / Hellingsmodus
4 Stativgjenger 1/4" (underside)
5 Valgknapp laserlinjer

Til transport på alltid alle lasere slås av og pendelen sperres, still skyvebryteren på «OFF»!

2 Horizontal og vertical nivelling

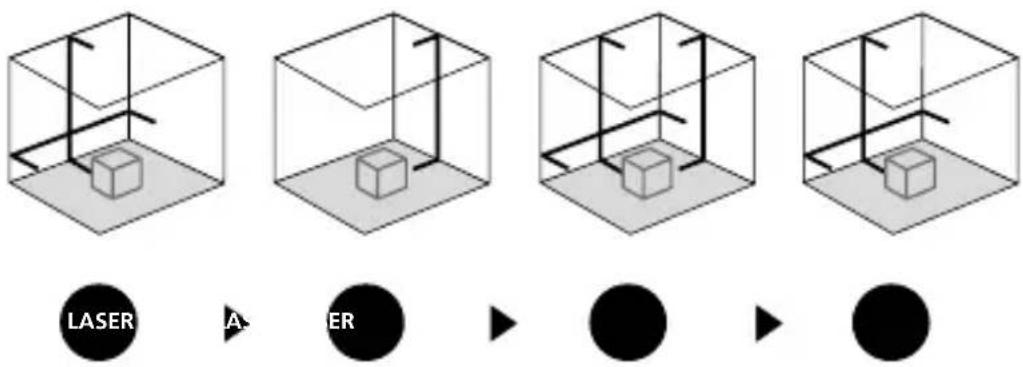

Løsne transportsikringen, still skyvebryteren (3) på «ON». Laserkrysset blir synlig. Med valgknappen kan man slå laserlinjene av og på.

Horizontal og vertical nivelling krever at transportsikringen løsnes. Straks apparatet befindner seg utenfor det automatiske nivelleringsområdet på 3^ , blinker laserlinjene og det høres et signal. Posisjoner apparatet slick at det befindner seg innenfor nivelleringsområdet.

3 Hellingsmodus

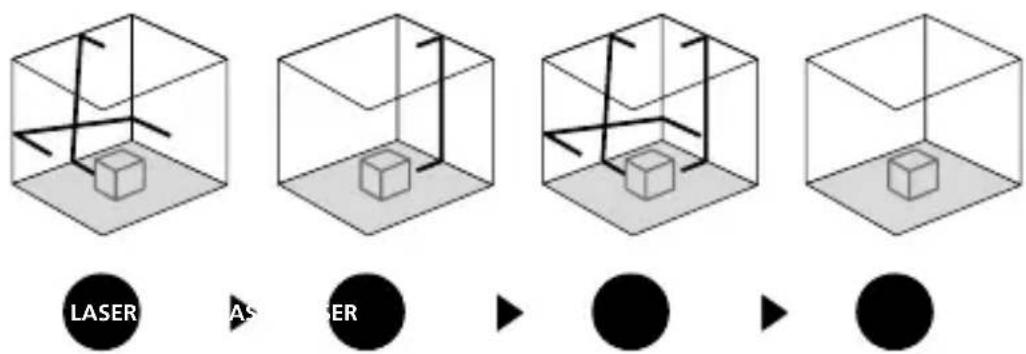

Ikke lösne transportsikringen, still skyvebryteren (3) på «OFF». Slå laseren på med valgknappen og velg. Nå kan instrumentet legges på skjeve flater. I++, denne modus kan det ikke nivelleres horisontalt eller vertikalt, da laserlinjene ikke innretter seg automatisk mer. Dette signaliseres ved at laserlinjene blinker.

2,5 m lang snor på veggen, loddet bør kunne pendle fritt. Slå på instrumentet og rett inn den vertikale laseren mot loddesnoren.

Nøyaktigheten ligger innenfor toleransen.nr avviket mellom laserlinjen og loddesnoren ikke er større enn ± 2,5 mm.

Still opp instrumentet i ca. 5 m avstand fra en vegg og slå på laserkrysset. Marker punkt B på veggen. Sving laserkrysset ca. 2,5 m mot høyre og marker punkt C. Kontroller om den horisontale linjen fra punkt C ligger på samme høyde som punkt B ± 2,5 mm Gjenta prosedyren på venstre side.

Kontroller regelmessig kalibreringen før bruk, etter transporter og lengre lagring.

Laserliner

Forberedelse av kontroll av kalibreringen

Du kan kontrollere kalibreringen av laseren. Still instrumentet opp midiymellem to vegger som står minst 5 m fra hverandre. Slå på apparatet,til dette ma transportsikringen lses (laserkryss pa). Det er best Å bruke et stativ for Å oppnå en optimal kontroll.

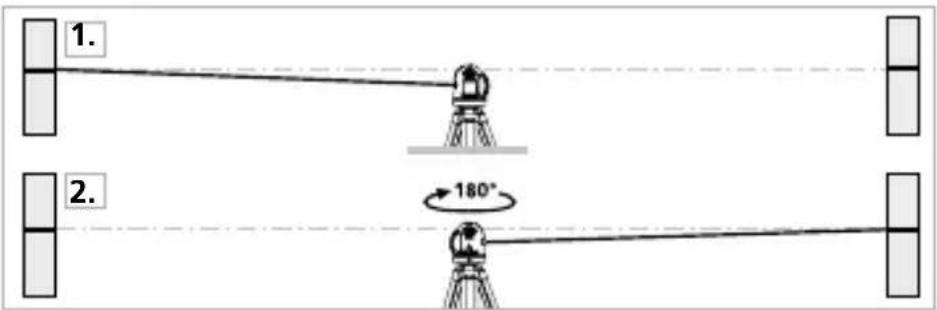

1. Marker punkt A1 på veggen.
2. Drei instrumentet 180^ og marker punkt A2. Du har na en horizontal differanse mellom A1 og A2.

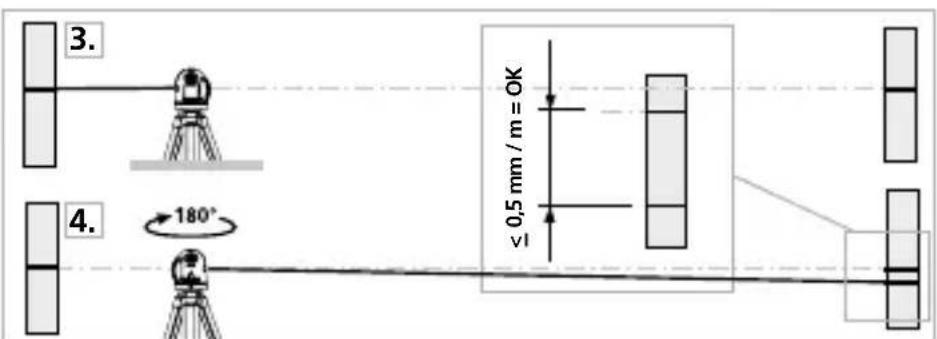

1. Still instrumentet sä nær veggen som mulig og i samme hóyde som det markerte punktet A1.
2. Drei instrumentet 180^ og marker punkt A3. Differansen mellom A2 og A3 utgjør toleransen.

Dersom avstanden mellom A2 og A3 er over 0,5mm / m , på laseren kalibreres. Ta kontakt med din fagforhandler eller henvend deg til kundeserviceavdelingen hos UMAREX-LASERLINER.

Kalibrering

Måleinstrumentet på kalibreres og kontrolleres regelmessig, forå sikremåleresultatenes nøyaktigkeit. Vi anbefaler et kalibreringsintervall på attår.

Informasjon om vedlikehold og pleie

Rengjør alle komponenter med enlett fuktet klut. Unngå bruk av pusse-, skurre- og løsemidler. Ta ut batteriet/batteriene forl lengre lagring.

Oppbevar apparatet på et rent og tørt sted.

Tekniske data	Det tas forbehold om tekniske endringer. 18W10
Selvnivelleringsområde	±3°
Nøyaktigkeit	±0,5 mm / m
Arbeidsområde (avhengig av omgivelseslys)	15 m
Laserbølgelengde	635 nm
Laserklasse	2 / < 1 mW
Strømforsyning	3 x 1,5 V alkalibatterier (type AAA)
Driftstid
Med laserkryss foran	ca. 20 timer
Med alle laserlinjene	ca. 9 timer
Arbeidsbetingelser	0...40°C, luftfuktigkeit maks. 80% rH, ikke kondenserende, arbeidshøyde maks. 4000 m.o.h.
Lagringsbetingelser -10°C...70°C, Luftfuktigkeit maks. 80% rH
Mål (B x H x D) 69 x 69 x 65 mm
Vekt (inkl. batterier) 285 g

EU-krav og kassering

Apparatet oppfyller alle ndvendige normer for fri samhandel innenfor EU.

Ytterligere sikkerhetsinstrukser og tilleggsinformasjon på:

http://laserliner.com/info?an=comcublas3pl

！
