EasyCross Laser - Outil à main Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Laser à lignes croisées automatique
Marque	Laserliner
Modèle	EasyCross Laser (EasyCross-Laser Green)
Catégorie	Outil à main
Dimensions (L x H x P)	62 x 72 x 61 mm
Poids	202 g (piles incluses)
Alimentation	3 piles AAA 1,5 V (LR03)
Autonomie	Environ 5 heures
Précision	± 0,5 mm/m
Plage d'auto-nivellement	± 3°
Classe laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Longueur d'onde	515 nm (laser vert)
Visibilité typique	40 m (à 300 lx max.)
Conditions de travail	0°C à 50°C, HR max. 80% non condensante, altitude max. 4000 m
Conditions de stockage	-10°C à 70°C, HR max. 80%
Filetage pour trépied	1/4"
Fonctions principales	Nivellement horizontal et vertical, mode d'inclinaison, détection hors niveau (Out-Of-Level) avec signaux optiques, blocage de transport
Sécurité	Laser classe 2, ne pas regarder le faisceau, couvrir les surfaces réfléchissantes, utiliser avec précautions
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide, éviter solvants, retirer les piles avant stockage prolongé, stocker au sec et propre
Pièces détachées et réparabilité	Calibrage vérifiable par l'utilisateur ; réglage ou réparation auprès du service après-vente UMAREX-LASERLINER
Informations générales	Certifié CE, conforme directive DEEE, notice disponible en plusieurs langues

FOIRE AUX QUESTIONS - EasyCross Laser Laserliner

Comment mettre en place les piles du Laserliner EasyCross Laser ?

Ouvrez le compartiment à piles (au dos) et insérez 3 piles AAA (LR03) en respectant les polarités indiquées. Refermez le compartiment.

Comment allumer le laser et obtenir le nivellement automatique ?

Faites glisser l'interrupteur (3) vers la gauche (position a) pour dégager le blocage de transport. La DEL (1) s'allume en vert fixe et la croix laser apparaît. L'appareil effectue le nivellement automatique dans sa plage de ±3°.

Que faire si les lignes laser clignotent en vert ?

Un clignotement des lignes laser et de la DEL (1) indique que l'appareil est en mode d'inclinaison (interrupteur à droite) ou qu'il est hors de la plage d'auto-nivellement (≥3°). Vérifiez la position de l'interrupteur et l'inclinaison de l'appareil.

Comment utiliser le mode d'inclinaison ?

Ne dégagez pas le blocage de transport : laissez l'interrupteur (3) en position droite (b). Dans ce mode, le laser ne s'oriente plus automatiquement, ce qui permet de projeter des lignes sur des plans inclinés. La DEL et les lignes clignotent.

Comment vérifier le calibrage de l'EasyCross Laser ?

Placez l'appareil au centre entre deux murs distants d'au moins 5 m. Allumez le laser (blocage dégagé), marquez les points A1, A2, A3 comme indiqué dans la notice. L'écart entre A2 et A3 ne doit pas dépasser 0,5 mm par mètre. Dans le cas contraire, contactez le SAV.

Quelle est la précision de ce laser ?

La précision est de ±0,5 mm/m. Pour une ligne horizontale sur 10 m, l'erreur maximale est de ±5 mm.

Puis-je utiliser le laser en extérieur ?

Oui, mais la visibilité est typique de 40 m à 300 lx. En plein soleil, utilisez un détecteur laser (non fourni). Évitez toute exposition prolongée à l'humidité et respectez les conditions de travail (0-50°C, HR max 80%).

Que faire en cas de dysfonctionnement ou si l'appareil ne s'allume pas ?

Vérifiez les piles (sens et charge). Si le problème persiste, contactez le service après-vente UMAREX-LASERLINER. Ne pas ouvrir ou modifier l'appareil vous-même.

Comment nettoyer le Laserliner EasyCross Laser ?

Utilisez un chiffon légèrement humide pour nettoyer les surfaces. N'utilisez pas de produits de nettoyage agressifs, de solvants ou de chiffons abrasifs. Retirez les piles avant un stockage prolongé.

Où trouver des pièces de rechange ou faire réparer l'appareil ?

Les pièces de rechange ne sont pas listées en standard. Pour tout réglage ou réparation, adressez-vous à votre revendeur ou au service après-vente UMAREX-LASERLINER. Consultez le site laserliner.com pour plus d'informations.

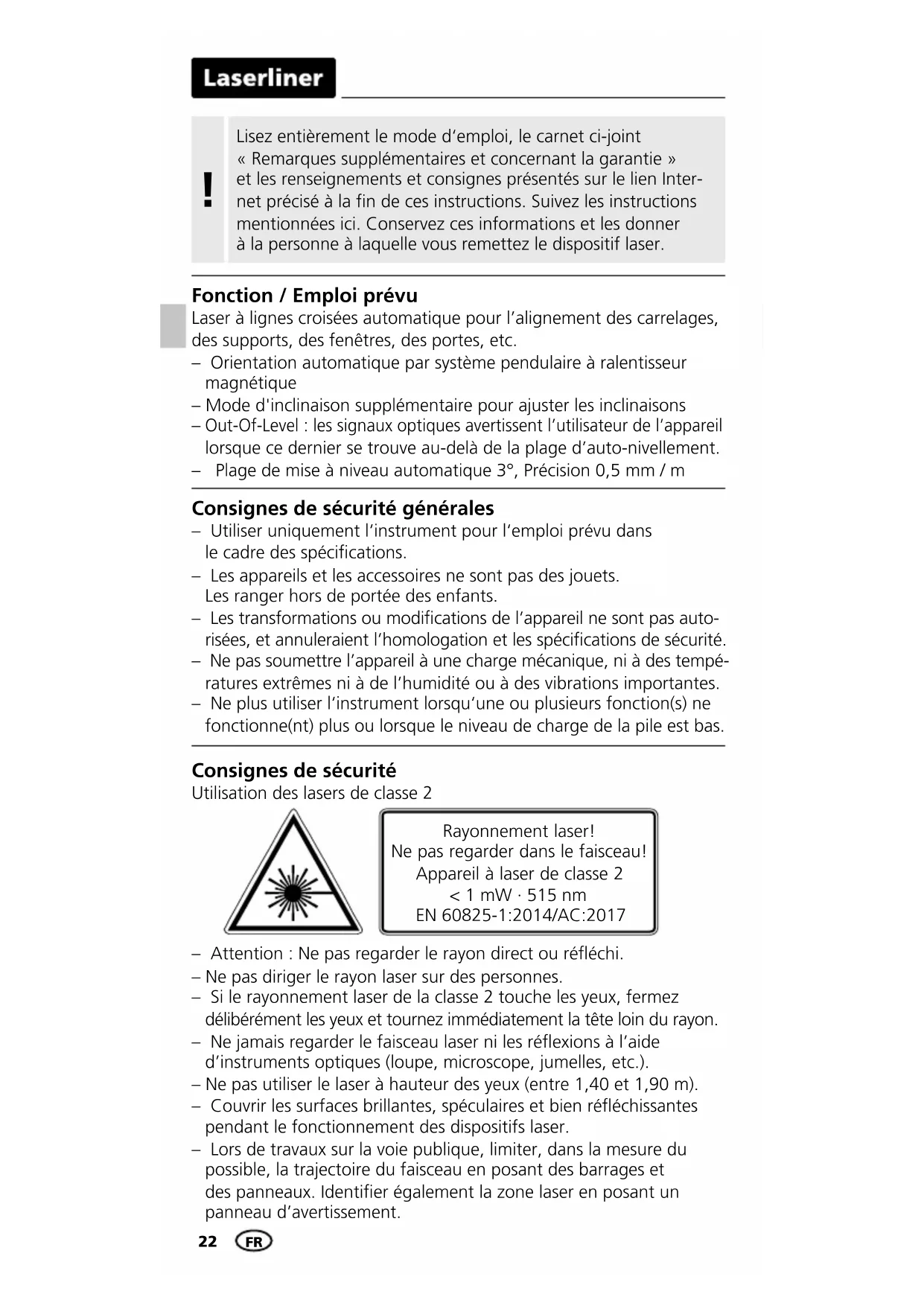

MODE D'EMPLOI EasyCross Laser Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Fonction / Emploi prévu

Laser à lignes croisées automatique pour l'alignement des carrelages, des supports, des fenêtres, des portes, etc.

• Orientation automatique par système pendulaire à ralentisseur magnétique
• Mode d'inclinaison supplémentaire pour ajuster les inclinaisons
• Out-Of-Level : les signaux optiques avertissent l'utilisateur de l'appareil lorsque ce dernier se trouve au-delà de la plage d'auto-nivellement.
• Plage de mise à niveau automatique 3°, Précision 0,5 mm / m

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les spécifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.

Consignes de sécurité

Utilisation des lasers de classe 2

Rayonnement laser! Ne pas regarder dans le faisceau!

Appareil à laser de classe 2

< 1 mW · 515 nm

EN 60825-1:2014/AC:2017

• Attention : Ne pas regarder le rayon direct ou réfléchi.
• Ne pas diriger le rayon laser sur des personnes.
• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.
• Ne jamais regarder le faisceau laser ni les réflexions à l'aide d'instruments optiques (loupe, microscope, jumelles, etc.).
• Ne pas utiliser le laser à hauteur des yeux (entre 1,40 et 1,90 m).
• Couvrir les surfaces brillantes, spéculaires et bien réfléchissantes pendant le fonctionnement des dispositifs laser.
• Lors de travaux sur la voie publique, limiter, dans la mesure du possible, la trajectoire du faisceau en posant des barrages et des panneaux. Identifier également la zone laser en posant un panneau d'avertissement.

EasyCross-Laser Green

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

- L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.

- Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Pour le transport, éteindre systématiquement tous les lasers et bloquer le balancier, faire glisser l'interrupteur à coulisse (3) vers la droite.

La technologie du laser vert

Les modules laser de conception DLD offrent une ligne de très grande qualité et une image nette, claire et par conséquent très lisible. Contrairement aux versions précédentes, ces modèles sont plus stables face aux variations de température et plus efficaces du point de vue énergétique.

De plus, l'œil humain est plus sensible dans la gamme d'ondes du laser vert qu'avec le laser rouge. C'est pourquoi la diode de laser verte est bien plus claire que la diode de laser rouge.

Les lasers verts, tout particulièrement dans la conception DLD, offrent des avantages en termes de visibilité dans des conditions d'exploitation extrêmes.

6 fois plus clair qu'un laser rouge typique de 630 - 660 nm

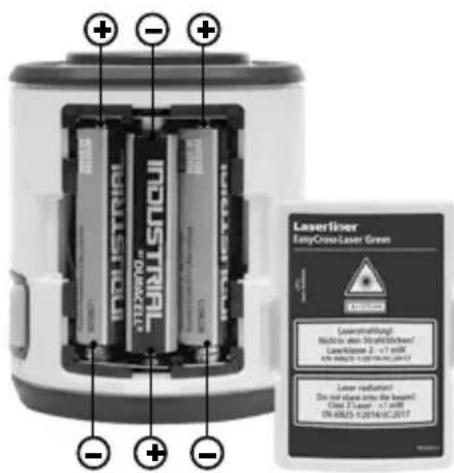

1 Mise en place des piles

Ouvrir le compartiment à piles et introduire les piles (3 du type AAA) en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

Laserliner

1 DEL de nivellement La DEL clignote : nivellement désactivé DEL allumée : nivellement activé / touche MARCHE/ARRÊT

2 Compartiment à piles (dos)

3 Interrupteur coulissant a MARCHE b ARRÊT / sécurité de transport / mode d'inclinaison

4 Fenêtre de sortie du rayon laser 5 Filetage pour trépied de 1/4" (partie inférieure)

2 Nivellements horizontal et vertical

Dégager le blocage de transport, faire glisser l'interrupteur à coulisse (3) vers la gauche. La croix laser est visible.

Il est nécessaire de dégager le blocage de transport pour procéder au nivellements horizontal et vertical. La (1) DEL est allumée en permanence en vert. Dès que l'instrument se trouve en dehors de la plage de nivellement automatique de 3°, les lignes laser clignotent. Positionner l'instrument de manière à ce qu'il soit dans la plage de nivellement. Les lignes laser restent de nouveau allumées.

3 Mode d'inclinaison

Ne pas dégager le blocage de transport, faire glisser l'interrupteur à coulisse (3) vers la droite. Il est maintenant possible de travailler sur des plans inclinés. Il n'est pas possible d'effectuer un nivellement horizontal ou vertical dans ce mode étant donné que les lignes laser ne s'orientent plus automatiquement. La LED (1) et les lignes laser clignotent en vert.

Préliminaires au contrôle du calibrage

Vous pouvez contrôler le calibrage du laser. Posez l'appareil au centre entre deux murs écartés l'un de l'autre d'au moins 5 m. Éteindre l'instrument en dégageant le blocage du transport (CROIX LASER ALLUMÉE). Utilisez un trépied pour un contrôle optimal.

EasyCross-Laser Green

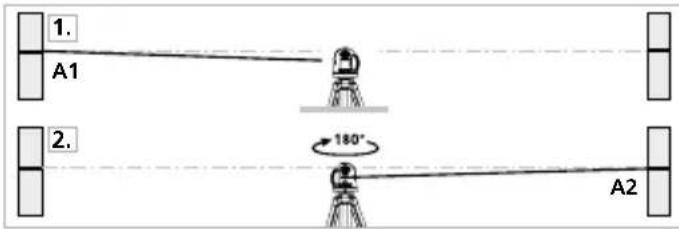

1. Marquez un point A1 sur le mur.
2. Tournez l'appareil de 180° et marquez un point A2. Vous disposez donc entre les points A1 et A2 d'une ligne de référence horizontale.

Contrôler le calibrage

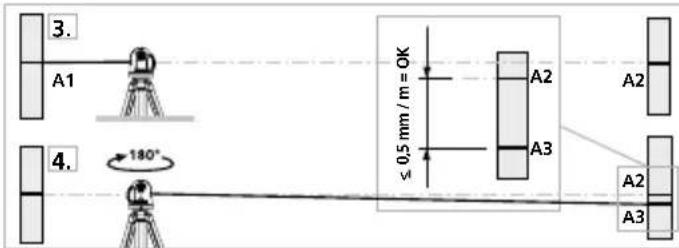

1. Rapprochez l'appareil aussi près que possible du mur à hauteur du repère A1.
2. Tournez l'appareil de 180° et repérez un point A3. La différence entre les points A2 et A3 est la tolérance.

Quand A2 et A3 sont distants de plus de 0,5 mm / m l'un de l'autre, un réglage de l'appareil est nécessaire. Prenez contact avec votre revendeur ou appelez le service après-vente de UMAREX-LASERLINER.

Vérification de la ligne verticale

Placez l'appareil à env. 5 m d'un mur. Fixez sur le mur un fil d'aplomb avec une corde de 2,5 m de longueur. Le fil d'aplomb doit alors pendre librement. Allumez l'appareil et aligner le laser vertical sur le fil d'aplomb. La tolérance de précision est respectée lorsque l'écart différence entre la ligne laser et le fil d'aplomb ne dépasse pas ± 2,5 mm.

Vérification de la ligne horizontale

Installez l'appareil à env. 5 m d'un mur et allumez le laser croisé. Marquez le point B sur le mur. Faites pivoter le laser croisé d'env. 2,5 m. vers la droite et marquer le point C. Vérifiez si la ligne horizontale du point C se trouve à ± 2,5 mm à la même hauteur que le point B. Répétez l'opération en faisant pivoter vers la gauche.

Vérifier régulièrement le calibrage avant utilisation, à la suite d'un transport ou d'une longue période de stockage.

Laserliner

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Données techniques Sous réserve de modifications techniques. 20W11

Plage de mise à niveau automatique	± 3°
Précision	± 0,5 mm / m
Nivellement automatique
Visibilité (typique)*	40 m
Longueur de l'onde laser	515 nm
Classe de laser	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Alimentation électrique	3 x 1,5V LR03 (AAA)
Durée de fonctionnement	env. 5 h
Conditions de travail	0°C ... 50°C, humidité relative de l'air max. 80% rH, non condensante, altitude de travail max. de 4000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-10°C ... 70°C, humidité relative de l'air max. 80% rH
Dimensions (l x h x p)	62 x 72 x 61 mm
Poids	202 g (piles incluse)

* à 300 lx max.

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur: http://laserliner.com/info?an=ACN

!
