MT CS 25036 - Scie Kärcher - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie d'élagage sur batterie (accessoire)
Marque	Kärcher
Modèle	MT CS 25036
Compatibilité	Multi-Tool MT 36 Bp
Tension de service	36 V
Vitesse maximale	10 000 ±10 % /min
Capacité du réservoir d'huile	200 ml
Diamètre de coupe maximal	180 mm
Plage de travail maximale (hauteur)	2,7 m
Dimensions (L × l × H)	946 × 117 × 168 mm
Poids (scie seule, sans batterie)	2,0 kg
Niveau de pression acoustique (LpA)	92,6 dB(A)
Niveau de puissance acoustique (LwA)	100,7 dB(A)
Vibrations main-bras (poignée avant)	3,0 m/s²
Vibrations main-bras (poignée arrière)	2,9 m/s²
Fonctions principales	Élagage, coupe de branches jusqu'à 180 mm
Entretien et nettoyage	Nettoyage après usage avec un chiffon doux et sec ; tension de chaîne avant chaque utilisation ; huilage de la chaîne ; remplacement de la chaîne et du rail si nécessaire
Sécurité	Garde-chaîne, butée à griffe, arrêt moteur, retrait batterie avant entretien, distance de sécurité 15 m, port d'EPI obligatoire
Pièces détachées et réparabilité	Chaîne, rail de guidage, couvercle réservoir, écrou rail ; réparations par SAV agréé uniquement
Informations générales	Utilisation professionnelle en extérieur ; notice de 200 pages disponible en plusieurs langues ; garantie selon conditions du pays

FOIRE AUX QUESTIONS - MT CS 25036 Kärcher

Comment régler la tension de la chaîne sur la scie Kärcher MT CS 25036 ?

Desserrez l'écrou du rail de guidage, puis ajustez la tension avec la vis prévue. La distance entre le rail et la chaîne doit être de 4,0 mm. Serrez ensuite l'écrou. Portez des gants de protection.

Quel type d'huile utiliser pour le réservoir d'huile de chaîne ?

Utilisez une huile spéciale pour chaîne de tronçonneuse. La capacité du réservoir est de 200 ml. Remplissez lentement pour éviter les débordements.

Quels équipements de protection dois-je porter lors de l'utilisation ?

Portez un casque (EN 397), une protection auditive (EN 352-1), des lunettes ou visière (EN 166 ou EN 1731), des gants anti-coupure (EN 381-7) et des chaussures de sécurité antidérapantes (EN 20345).

Comment éviter les rebonds (kickback) ?

Maintenez la scie à deux mains, évitez le contact de la pointe du rail avec des objets, ne travaillez pas avec une chaîne émoussée, et utilisez uniquement les rails et chaînes recommandés par le fabricant.

Quelle est la distance de sécurité à respecter ?

Éloignez les spectateurs (enfants, animaux) d'au moins 15 mètres de la zone de travail. Maintenez une distance d'au moins 10 m des lignes électriques aériennes.

Comment transporter et stocker la scie en toute sécurité ?

Retirez la batterie, laissez refroidir, couvrez la chaîne avec le protège-chaîne. Stockez dans un endroit sec et aéré, hors de portée des enfants et à l'abri des produits corrosifs. Pour le transport, bloquez l'appareil pour éviter tout mouvement.

Que faire si la scie s'arrête pendant le fonctionnement ?

Vérifiez si la chaîne est bloquée par des débris. Si c'est le cas, retirez la matière coincée. Si le moteur est en surchauffe, interrompez le travail et laissez refroidir.

Quelle est la procédure pour remplacer la chaîne ?

Retirez l'écrou du rail, desserrez la vis de tension, enlevez le couvercle et le rail. Montez la nouvelle chaîne en respectant le sens de rotation, puis le rail. Réglez la tension à 4,0 mm.

Puis-je utiliser la scie avec d'autres outils que le Multi-Tool MT 36 Bp ?

Non, l'accessoire est conçu exclusivement pour le Multi-Tool MT 36 Bp de Kärcher. Toute autre utilisation est interdite et peut entraîner des risques.

Comment entretenir la scie en cas de stockage prolongé (plus d'un mois) ?

Nettoyez-la, huilez légèrement la chaîne pour éviter la rouille (utilisez un spray antirouille recommandé par le SAV), et conservez-la dans un endroit sec et bien aéré.

MODE D'EMPLOI MT CS 25036 Kärcher

Consignes de sécurité 18

Utilisation conforme 20

Protection de l'environnement 20

Accessoires et pièces de rechange 20

Étendue de livraison 20

Dispositifs de sécurité 20

Symboles sur l'appareil 20

Vêtements de protection 21

Description de l'appareil 21

Mise en service 21

Utilisation 21

Transport 22

Stockage 22

Entretien et maintenance 22

Travaux de maintenance 22

Dépannage en cas de défaut. 23

Garantie 23

Caractéristiques techniques. 23

Valeurs de vibration et d'émission de bruits...... 23

Déclaration de conformité UE 24

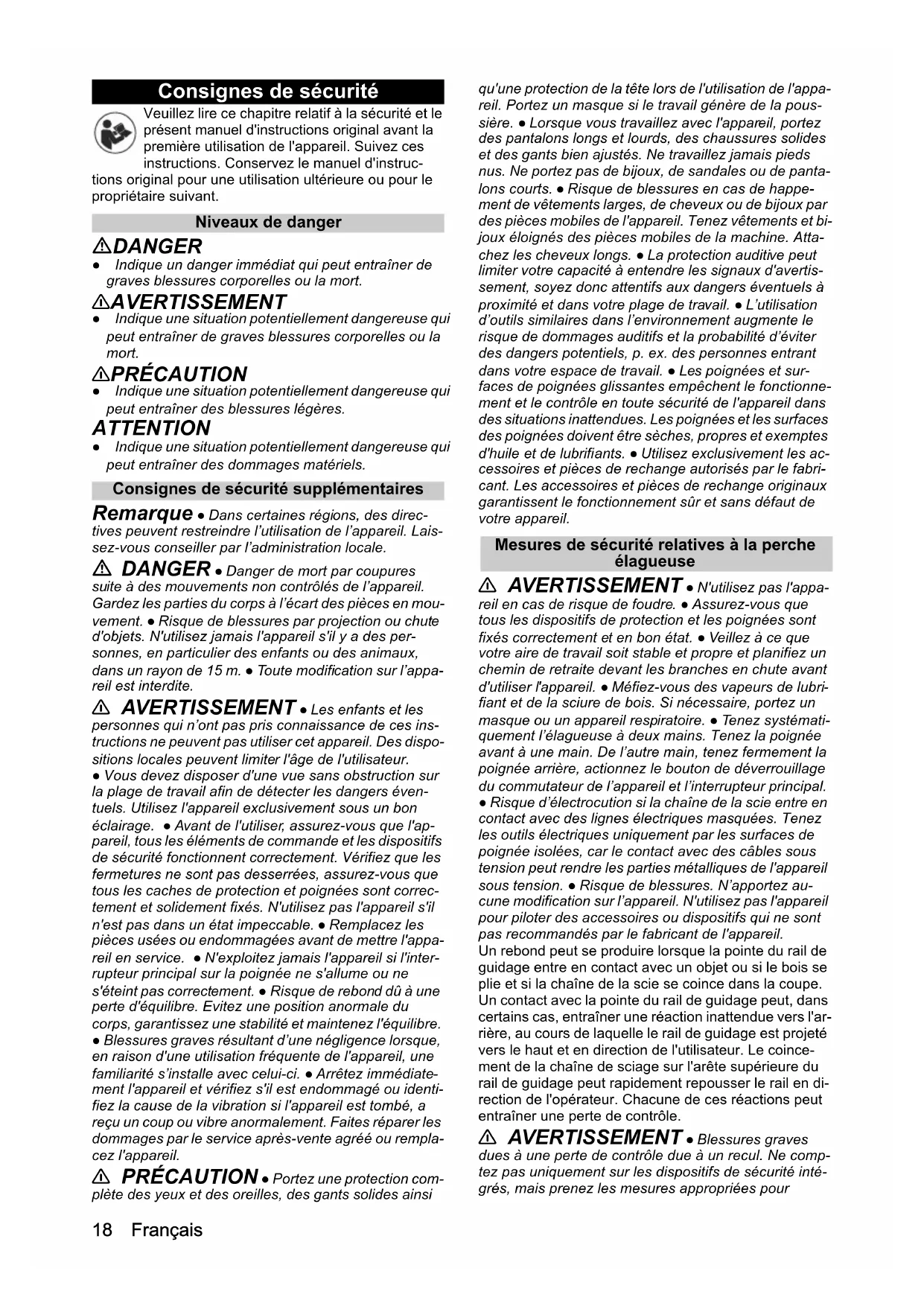

Consignes de sécurité

Veuillez lire ce chapitre relatif à la sécurité et le présent manuel d'instructions original avant la première utilisation de l'appareil. Suivez ces instructions. Conservez le manuel d'instructions original pour une utilisation ultérieure ou pour le propriétaire suivant.

tions original pour une utilisation ultérieure ou pour le propriétaire suivant.

Niveau de danger

△DANGER

• Indique un danger immédiat qui peut entraîner de graves blessures corporelles ou la mort.

△AVERTISSEMENT

• Indique une situation potentiellement dangereuse qui peut entraîner de graves blessures corporelles ou la mort.

△PRECAUTION

• Indique une situation potentiellement dangereuse qui peut entraîner des blessures légères.

ATTENTION

• Indique une situation potentiellement dangereuse qui peut entraîner des dommages matériels.

Consignes de sécurité supplémentaires

Remarque : Dans certaines régions, des directives peuvent restreindre l'utilisation de l'appareil. Laissez-vous conseiller par l'administration locale.

DANGER. Danger de mort par coupures suite à des mouvements non contrôlés de l'appareil. Gardez les parties du corps à l'écart des pièces en mouvement. Risque de blessures par projection ou chute d'objets. N'utilisez jamais l'appareil s'il y a des personnes, en particulier des enfants ou des animaux, dans un rayon de 15 m. Toute modification sur l'appareil est interdite.

AVERTISSEMENT. Les enfants et les personnes qui n'ont pas pris connaissance de ces instructions ne peuvent pas utiliser cet appareil. Des dispositions locales peuvent limiter l'âge de l'utilisateur.

• Vous devez disposer d'une vue sans obstruction sur la plage de travail afin de détecter les dangers éventuels. Utilisez l'appareil exclusivement sous un bon éclairage. - Avant de l'utiliser, assurez-vous que l'appareil, tous les éléments de commande et les dispositifs de sécurité fonctionnent correctement. Vérifiez que les fermetures ne sont pas desserrées, assurez-vous que tous les caches de protection et poignées sont correctement et solidement fixés. N'utilisez pas l'appareil s'il n'est pas dans un état impeccable. - Remplacez les pièces usées ou endommagées avant de mettre l'appareil en service. - N'exploitez jamais l'appareil si l'interrupteur principal sur la poignée ne s'allume ou ne s'éteint pas correctement. - Risque de rebond dû à une perte d'équilibre. Évitez une position anormale du corps, garantissez une stabilité et maintenez l'équilibre.
• Blessures graves résultant d'une négligence lorsque, en raison d'une utilisation fréquente de l'appareil, une familiarité s'installe avec celui-ci. - Arrêtez immédiatement l'appareil et vérifiez s'il est endommagé ou identifiez la cause de la vibration si l'appareil est tombé, a reçu un coup ou vibre anormalement. Faites réparer les dommages par le service après-vente agréé ou remplacez l'appareil.

PRÉCAUTION. Portez une protection complète des yeux et des oreilles, des gants solides ainsi

qu'une protection de la tête lors de l'utilisation de l'appareil. Portez un masque si le travail génère de la poussière. Lorsque vous travaillez avec l'appareil, portez des pantalons longs et lourds, des chaussures solides et des gants bien ajustés. Ne travaillez jamais pieds nus. Ne portez pas de bijoux, de sandales ou de pantalons courts. Risque de blessures en cas d'accrochage de vêtements larges, de cheveux ou de bijoux par des pièces mobiles de l'appareil. Tenez vêtements et bijoux éloignés des pièces mobiles de la machine. Attachez les cheveux longs. La protection auditive peut limiter votre capacité à entendre les signaux d'avertissement, soyez donc attentifs aux dangers éventuels à proximité et dans la plage de travail. L'utilisation d'outils similaires dans l'environnement augmente le risque de dommages auditifs et la probabilité d'éviter des dangers potentiels, p. ex. des personnes entrant dans l'espace de travail. Les poignées et surfaces de poignées glissantes empêchent le fonctionnement et le contrôle en toute sécurité de l'appareil dans des situations inattendues. Les poignées et les surfaces des poignées doivent être sèches, propres et exemptes d'huile et de lubrifiants. Utilisez exclusivement les accessoires et pièces de rechange autorisés par le fabricant. Les accessoires et pièces de rechange originaux garantissent le fonctionnement sûr et sans défaut de votre appareil.

Mesures de sécurité relatives à la perche élagueuse

AVERTISSEMENT. N'utilisez pas l'appareil en cas de risque de foudre. Assurez-vous que tous les dispositifs de protection et les poignées sont fixés correctement et en bon état. Veillez à ce que votre aire de travail soit stable et propre et planifiez un chemin de retraite devant les branches en chute avant d'utiliser l'appareil. Méfiez-vous des vapeurs de lubrifiant et de la sciure de bois. Si nécessaire, portez un masque ou un appareil respiratoire. Tenez systématiquement l'élagueuse à deux mains. Tenez la poignée avant à une main. De l'autre main, tenez fermement la poignée arrière, actionnez le bouton de déverrouillage du commutateur de l'appareil et l'interrupteur principal. Risque d'électrocution si la chaîne de la scie entre en contact avec des lignes électriques masquées. Tenez les outils électriques uniquement par les surfaces de poignée isolées, car le contact avec des câbles sous tension peut rendre les parties métalliques de l'appareil sous tension. Risque de blessures. N'apportez aucune modification sur l'appareil. N'utilisez pas l'appareil pour piloter des accessoires ou dispositifs qui ne sont pas recommandés par le fabricant de l'appareil. Un rebond peut se produire lorsque la pointe du rail de guidage entre en contact avec un objet ou si le bois se plie et si la chaîne de la scie se coince dans la coupe. Un contact avec la pointe du rail de guidage peut, dans certains cas, entraîner une réaction inattendue vers l'arrière, au cours de laquelle le rail de guidage est projeté vers le haut et en direction de l'utilisateur. Le coincement de la chaîne de sciage sur l'arête supérieure du rail de guidage peut rapidement repousser le rail en direction de l'opérateur. Chacune de ces réactions peut entraîner une perte de contrôle.

AVERTISSEMENT. Blessures graves dues à une perte de contrôle due à un recul. Ne comptez pas uniquement sur les dispositifs de sécurité intégrés, mais prenez les mesures appropriées pour

travailler sans accident ni blessure. ● Vous devez porter la sangle de transport fournie lors de l'utilisation de l'appareil. La sangle de transport est équipée d'une fermeture rapide. La sangle de transport vous aide à contrôler l'appareil lorsqu'il est abaissé après la coupe et à amortir le poids de l'appareil pendant la coupe. ● Blessures graves si la sangle de transport ne peut pas être déposée assez rapidement en cas d'urgence. Familiarisez-vous avec la sangle de transport et le verrouillage rapide avant d'utiliser l'appareil. Ne portez pas de vêtements sur la bandoulière et ne gênez jamais l'accès à la fermeture rapide. ● Avant d'allumer l'appareil, assurez-vous que la chaîne de scie ne touche aucun objet.

• Blessures graves lorsqu'une chaîne de scie mal tendue saute hors du rail de guidage. Vérifiez la tension de la chaîne avant chaque utilisation. Assurez-vous que la chaîne est huilée. - Mettez le moteur hors tension, retirez le bloc-batterie, assurez-vous que tous les composants mobiles sont complètement arrêtés :
• Avant de nettoyer l'appareil ou d'enlever une obstruction.
• Laisser l'appareil sans surveillance.
• Avant de monter ou de retirer des accessoires.
• Avant de vérifier, de nettoyer ou de travailler sur l'appareil.
• Risque de blessure en cas de rebond. Mesures pour éviter un rebond :

Assurez-vous que votre zone de travail est libre d'obstacles. - Évitez tout contact de la pointe du guide avec des branches, des brindilles ou d'autres objets lorsque vous utilisez l'élagueuse. - Tenez systématiquement l'appareil à deux mains. - Positionnez votre corps et les bras de telle sorte que vous puissiez résister aux forces du rebond. - Ne lâchez jamais l'élagueuse en cours de fonctionnement. - Évitez toute posture anormale. Cela vous donne un meilleur contrôle de l'élagage et évite tout contact involontaire avec le bout du rail dans des situations inattendues. - N'utilisez que des rails et chaînes prescrits par le fabricant. Des rails et des chaînes de rechange inappropriés peuvent provoquer une rupture de la chaîne et/ou un rebond. - L'affûtage de la chaîne de scie est une tâche difficile. Le fabricant recommande de remplacer une chaîne usée ou émoussée par une nouvelle chaîne de scie.

• Risque de blessures. N'utilisez pas l'appareil sur une échelle ou une surface instable. Gardez toujours les deux pieds sur un sol ferme lors de la coupe pour maintenir votre équilibre. - Risque d'électrocution. Ne travaillez pas avec l'appareil à moins de 10 m des lignes aériennes. - Risque de blessure si une branche sous tension se détend lors de la coupe. - Surveillez les branches qui tombent et les branches qui se détendent après être tombées au sol. - Si du bois mince se coince dans la scie et rebondit en direction de l'opérateur, celui-ci risque de perdre l'équilibre. Soyez prudent lorsque vous sciez de petits arbustes et de jeunes arbres. - Arrêtez le moteur et retirez le bloc-batterie avant de nettoyer ou d'entretenir l'appareil. - Contrôlez les dents de la scie si les performances de coupe diminuent. Veillez à ce que les outils de coupe soient propres et bien tranchants. Il est plus facile de contrôler des outils de coupe tranchants, ils ne se bloquent pas si facilement. Si nécessaire, remplacez la

chaîne et le rail. Utilisez uniquement des pièces de rechange d'origine du fabricant. Risque de blessure dû au dispositif de coupe coincé. Si la chaîne ou le rail de guidage sont coincés à une hauteur trop élevée pour être atteinte, demandez conseil à un élagueur professionnel pour retirer le dispositif de coupe en toute sécurité. Avant chaque utilisation, vérifiez que le raccord de manche de la perche et l'outil de coupe sont solidement fixés.

ATTENTION • Stockez l'appareil uniquement à l'intérieur.

Transport sûr et stockage

AVERTISSEMENT. Mettez l'appareil hors tension, laissez-le refroidir et retirez le bloc-batterie avant de le stocker ou de le transporter. Couvrez l'outil de coupe avec le protège-chaîne avant de ranger ou de transporter l'appareil. PRÉCAUTION Risque de blessures et dommages sur l'appareil. Bloquez l'appareil contre tout mouvement ou toute chute pendant le transport.

ATTENTION. Retirez tous les corps étrangers de l'appareil avant de le transporter ou de le stocker.

• Stockez l'appareil dans un endroit sec et bien aéré, et interdisez l'entrée aux enfants. Éloignez l'appareil des matières à effet corrosif, telles que les produits chimiques du jardin. - Ne stockez pas l'appareil à l'extérieur. - Assurez-vous que la chaîne est légèrement huilée lorsqu'elle est stockée pendant plus d'un mois. Le fabricant recommande d'utiliser un spray comme protection antirouille et pour l'huilage. Renseignez-vous auprès de votre service après-vente pour vous procurer le spray adapté.

Maintenance et entretien en toute sécurité

Remarque • Les travaux de service et de maintenance doivent être effectués uniquement par le personnel qualifié et formé spécifiquement à cette intention. Nous recommandons d'envoyer le produit pour réparation à un centre de service agréé. • Vous ne devez effectuer que les réparations et réglages décrits dans ce manuel d'utilisation. Contactez notre service après-vente agréé pour les réparations allant au-delà.

▲ AVERTISSEMENT. Risque de blessures. La chaîne de sciage est extrêmement coupante. Portez des gants de protection appropriés lors de l'entretien de la chaîne et lors du nettoyage, de la fixation ou du retrait du protège-chaîne. Suivez les instructions fournies pour tendre la chaîne, régler sa tension et la lubrifier. - Blessures graves dues au rebond si une chaîne endommagée n'est pas remplacée ou réparée. - Arrêtez le moteur et retirez le bloc-batterie avant de nettoyer ou d'entretenir l'appareil. Veillez à ce que l'appareil soit en bon état en vérifiant à intervalles réguliers que les goujons, les écrous et les vis sont bien serrés. - Risque de blessure dû à une utilisation longue et ininterrompue de l'appareil. Faites des pauses régulières lorsque vous travaillez avec l'appareil. PRÉCAUTION. Utilisez exclusivement les accessoires, les pièces de rechange et les extensions autorisés par le fabricant. Les pièces de rechange, accessoires et extensions originaux garantissent un fonctionnement sûr et sans pannes de votre appareil. ATTENTION : Nettoyez le produit après chaque utilisation avec un chiffon doux et sec.

Risques résiduels

▲ AVERTISSEMENT

• Même si l'appareil est utilisé comme prévu, il y a encore certains risques résiduels. Les risques suivants peuvent être générés lors de l'utilisation de l'appareil :
• Les vibrations peuvent causer des blessures. Pour chaque travail, utilisez l'outil approprié, utilisez les poignées prévues et limitez le temps de travail et l'exposition.
• Le bruit peut causer des lésions auditives. Portez une protection auditive et limitez la sollicitation.
• Risque de coupures par contact avec les dents exposées de la chaîne.
• Risque de coupures dues à des mouvements brusques ou imprévus ou au rebond du rail de guidage.
• Risque de coupures/de blessures dues à des pièces se détachant de la chaîne.
• Blessures causées par des objets projetés (copeaux de bois, éclats de bois).
• Blessures dues à des chutes d'objets. Portez toujours un casque de sécurité adapté lorsque vous travaillez au-dessus de votre tête. Inhalation de poussières et de particules.
• Contact de la peau avec du lubrifiant/de l'huile.

Réduction des risques

▲ PRÉCAUTION

• Une durée d'utilisation prolongée de l'appareil peut provoquer des troubles circulatoires au niveau des mains en raison des vibrations. Il est impossible de définir une durée de validité générale pour l'utilisation car elle dépend de nombreux facteurs d'influence : tendance personnelle à souffrir d'une mauvaise circulation sanguine (doigts souvent froids, démangeaisons dans les doigts).
• Basse température ambiante. Portez des gants chauds pour protéger vos mains.
• Circulation sanguine entravée par une saisie trop ferme.
• Une utilisation en continu est plus dangereuse qu'une utilisation interrompue par des pauses.

Consultez un médecin en cas d'utilisation régulière et de longue durée de l'appareil ou d'apparition répétée de symptômes tels que des démangeaisons dans les doigts, des doigts froids.

Utilisation conforme

△DANGER

Utilisation non conforme

Danger de mort par des coupures

Utilisez l'appareil uniquement conformément à l'usage prévu.

• L'accessoire pour perche élagueuse convient à une utilisation professionnelle.
• L'accessoire est destiné à être utilisé avec le Multi-tool MT 36 Bp.
• L'appareil est prévu uniquement pour l'emploi à l'air libre.
• Pour des raisons de sécurité, l'appareil doit être toujours fermement tenu à deux mains.
• L'appareil est conçu pour couper et élaguer de petites branches et des brindilles élevées sur un arbre. L'utilisateur se tient fermement sur le sol.

Toute autre utilisation, p. ex. pour grimper, élaguer dans la zone proche ou couper des matériaux au niveau du sol n'est pas autorisée. L'utilisateur est seul respons-

sable des risques découlant d'une utilisation non autorisée.

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles,

batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous: www.kaercher.com/REACH

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Étendue de livraison

L'étendue de livraison de l'appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Dispositifs de sécurité

△PRÉCAUTION

Dispositifs de sécurité manquants ou modifiés

Les dispositifs de sécurité servent à vous protéger. Ne modifiez ni ne contournez jamais les dispositifs de sécurité.

Butée à griffe

La butée à griffe intégrée peut être utilisée comme point de rotation pour donner à la tronçonneuse une stabilité lors de la coupe.

Lors du sciage, poussez l'appareil vers l'avant jusqu'à ce que les broches métalliques pénètrent dans le bord du bois. Si le manche est alors déplacé vers le haut ou vers le bas dans le sens de la coupe, la contrainte physique lors du travail avec la tronçonneuse est réduite.

Symboles sur l'appareil

!	Symbole d'advertissement général
	Veuillez dire le manuel d'utilisation et toutes les consignes de sécurité avant la mise en service.
	Pendant le travail, portez une protection oculaire et auditive appropriée.
	Pendant le travail avec l'appareil, portez des gants anti-dérapants et résistants.
	Pendant le travail avec l'appareil, portez des chaussures de sécurité anti-déra-pantes.
	Danger électrique. Lorsque vous travail-lez avec l'appareil, maintenez une distance minimale de 10 m par rapport aux lignes aériennes.
	Danger dû à des objets projétés. Eloi-gnez les spectateurs, notamment les enfants et les animaux domestiques, à une distance d'au moins 15 m de la plage de travail.
	Lubrification du rail de guidage et de la chaîne
	Sens de rotation de la chaîne

Vêtements de protection

△DANGER

Danger de mort par des coupures. Portez des vêtements de protection adaptés lors de travaux sur l'appareil. Observez les directives locales de prévention des accidents.

Casque

Lorsque vous travaillez avec l'appareil, portez un casque de sécurité approprié, conforme à la norme EN 397 et portant le marquage CE.

Lorsque vous travaillez avec l'appareil, portez une protection auditive conforme à la norme EN 352-1 et portant le marquage CE.

Pour vous protéger contre les éclats de bois, portez des lunettes de protection appropriées et conformes à la norme EN 166 ou marquées CE. Ou portez une visière de casque conforme à la norme EN 1731 et portant le marquage CE.

Des casques avec protection auditive intégrée et visière sont disponibles dans le commerce spécialisé.

Gants de protection

Lors de l'utilisation de l'appareil, portez des gants de protection appropriés avec un équipement de protection contre les coupures conforme à la norme EN 381-7 et portant le marquage CE.

Chaussures de sécurité

Portez des chaussures de sécurité antidérapantes conformes à la norme EN 20345 et portant le marquage CE lors du travail.

Description de l'appareil

Le présent manuel d'utilisation décrit l'équipement complet. L'étendue de la livraison varie selon les modèles (voir l'emballage).

Illustration, voir pages graphiques Illustration A

1 Garde-chaîne 2 Vis pour ajuster la tension de la chaîne 3 Chaîne 4 Rail de guidage 5 Couvercle du réservoir d'huile de chaîne 6 Butée à griffe 7 Écrou du rail de guidage 8 Cache 9 Manche 10 Plaque signalétique

Mise en service

Monter le Multi-Tool

1. Raccorder le manche à l'accouplement du Multi-Tool (voir le mode d'emploi du Multi-Tool MT 36 Bp). Illustration B

Remplissage du réservoir d'huile de chaîne

1. Si nécessaire, nettoyer la zone autour de l'orifice de remplissage pour éliminer la sciure et la saleté.
2. Retirer le couvercle du réservoir d'huile de chaîne. Illustration C
3. Remplir lentement l'huile de chaîne dans le réservoir.

Illustration D

1. Si nécessaire, absorber l'huile de chaîne renversée avec un chiffon.
2. Fermer le réservoir d'huile de chaîne avec le couvercle.

Contrôle de la tension de la chaîne

△PRÉCAUTION

Chaîne acérée

Coupures

Portez des gants de protection lorsque vous travaillez sur la chaîne.

1. Retirer le protège-chaîne.

Illustration E

1. Tirer doucement sur la chaîne.

Illustration F

La distance entre le rail de guidage et la chaîne doit être de 4,0 mm.

1. Si nécessaire, régler la tension de la chaîne (voir le chapitre « Régler la tension de la chaîne »).

Utilisation

Commande de base

1. Examiner l'arbre et les branches pour voir s'ils sont endommagés ou pourris.
2. Retirer le garde-chaîne.
3. Tenir l'appareil fermement à deux mains.

Techniques de travail

Lors de l'élagage, procéder comme suit :

• Si possible, maintenir une distance d'environ 15 cm entre le tronc de l'arbre et la coupe.
• Couper les petites branches, fines et légères en une coupe avec la partie inférieure du rail de guidage.
• Les branches plus lourdes de plus grand diamètre peuvent casser ou éclater lors de l'élagage. Par conséquent, couper en plusieurs étapes :

a Couper le dessous de la branche avec la partie supérieure du rail de guidage. Cette coupe devrait représenter environ un tiers du diamètre de la branche.

Illustration G

b Faire une coupe dans la partie supérieure de la branche. c Si une autre coupe est nécessaire, ne jamais poursuivre cette coupe dans une coupe commencée, mais commencer une nouvelle coupe.

À respecter lors de l'élagage :

• Ne pas lever le manche plus de 60° par rapport à l'horizontal.
• Ne pas trop forcer sur le rail de guidage.
• Ne pas se tenir sous la branche sciée.
• S'assurer que la branche qui tombe ne met pas l'utilisateur ou le spectateur en danger, ni n'endommage aucun objet.
• Pendant l'élagage, maintenir une distance de sécurité d'au moins deux fois la longueur de la branche.

Terminer l'utilisation

1. Retirer le bloc-batterie de l'appareil (voir mode d'emploi Multi-Tool MT 36 Bp).
2. Nettoyer l'appareil (voir le chapitre Nettoyer l'appareil).

Démontage du Multi-Tool

1. Déconnecter l'accessoire du Multi-Tool (voir le mode d'emploi Multi-Tool MT 36 Bp).

Transport

△PRÉCAUTION

Non-observation du poids

Risque de blessure et d'endommagement

Observer le poids de l'appareil pour le transport.

△AVERTISSEMENT

Démarrage incontrôlé

Coupures

Une fois le Multi-Tool monté, retirer le bloc-batterie de l'appareil avant le transport.

Transporter l'appareil uniquement muni d'un garde-chaîne.

• En cas de transport de l'appareil dans des véhicules, le bloquer contre le glissement et le basculement.

Stockage

Avant chaque stockage, nettoyer l'appareil (voir le chapitre Nettoyer l'appareil).

△ PRÉCAUTION

Risque de blessure et d'endommagement !

L'appareil peut basculer sur des surfaces inclinées.

Tenir compte du poids de l'appareil pour le stockage.

△ AVERTISSEMENT

Démarrage incontrôlé

Coupures. Une fois le Multi-Tool monté, retirer la batterie de l'appareil avant de le ranger. Stocker l'appareil uniquement muni d'un garde-chaîne. 1. Retirer la sangle de transport. 2. Si nécessaire, démonter le Multi-Tool (voir le mode d'emploi Multi-Tool MT 36 Bp). 3. Si l'appareil est stocké plus d'un mois, huiler la chaîne pour éviter la rouille. 4. Stocker l'appareil dans un endroit sec et bien aéré. Éloigner l'appareil des substances corrosives comme les produits chimiques de jardinage et les sels à dégeler. Ne pas stocker l'appareil à l'air libre.

Entretien et maintenance

△ AVERTISSEMENT

Démarrage incontrôlé

Coupures

Lorsque le Multi-Toll est monté, retirer le bloc-batterie de l'appareil avant d'effectuer des travaux sur l'appareil.

△PRÉCAUTION

Chaîne acérée

Coupures

Portez des gants de protection lorsque vous travaillez sur la chaîne.

Nettoyer l'appareil

1. Utiliser une brosse pour nettoyer la chaîne de débris et de saleté. Illustration H
2. Nettoyer le manche avec un chiffon doux et sec.

Travaux de maintenance

Avant chaque mise en service

Effectuer les activités suivantes avant chaque mise en service :

• Vérifier le niveau d'huile de chaîne et faire l'appoint si nécessaire (voir le chapitre Remplissage du réservoir d'huile de chaîne).
• Vérifier la tension de la chaîne (voir le chapitre Contrôle de la tension de la chaîne).
• Vérifier si le tranchant de la chaîne est suffisant, si nécessaire, inverser le rail de guidage ou remplacer la chaîne (voir le chapitre Remplacement de la chaîne).
• Vérifier si l'appareil n'est pas endommagé.
• Vérifier que tous les boulons, écrous et vis sont bien serrés.

Régler la tension de la chaîne.

1. Une fois le Multi-Tool monté, restaurer le bloc-batterie (voir le mode d'emploi du Multi-Tool MT 36 Bp).
2. Desserrer l'écrou du rail de guidage. Illustration I.
3. Régler la tension de la chaîne avec la vis. Illustration J.
4. Vérifier la tension de la chaîne. Illustration F.

La distance entre le rail de guidage et la chaîne doit être de 4,0 mm.

1. Serrer l'écrou du rail de guidage.

Remplacement de la chaîne.

1. Retirer l'écrou du rail de guidage.

Illustration K.

1. Desserrer la vis de réglage de la tension de la chaîne.
2. Retirer le couvercle.

Illustration L

1. Retirer le rail de guidage.
2. Éliminer la chaîne usagée de manière appropriée.
3. Monter la nouvelle chaîne sur le rail de guidage. Illustration M
4. Monter le rail de guidage. Ce faisant, respecter les sens de rotation de la chaîne.

Illustration N

1. Monter le cache sans serrer l'écrou du rail de guidage.

Illustration O

1. Réglage de la tension de chaîne (voir chapitre Régler la tension de la chaîne).

Dépannage en cas de défaut

Les défauts ont souvent des causes simples que vous pouvez vous-même éliminer à l'aide de l'aperçu suivant. En cas de doute, ou en absence de mention des défauts, veuillez vous adresser au service après-vente autorisé.

En vieillissant, la capacité de la batterie baisse, même en cas de bon entretien, et la durée de marche complète n'est plus atteinte, même à l'état pleinement chargé. Ceci n'est pas un défaut.

Erreur Cause Solution
L'appareil s'accrête pen-dant le fonctionnement	Chaîne bloquée par de la matière cou-pee.	Retirer la matière coupée.
	Le moteur est en surchauffe	Interrompre le travail et laisser refroidir le moteur.
Problèmes lors du mon-tage des éléments du manche	Les points de raccordement sont sales.	Retirer la saleté qui colle aux extrémités du manche. Ne déposer l'accessoire que sur des surfaces propres.

Garantie

Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie, dans la mesure où la cause du défaut est un vice de matériel ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche, avec la facture d'achat.

(Voir l'adresse au dos)

Caractéristiques techniques

	MT 36Bp	MT CS250/36Bp
Caracteristiques de puissance de l'appareil
Tension de service V 36
Vitesse maximale /min 10000 ±10%
Volume réservoir d'huile ml 200de chaîne
Diamètre du produit à cou- mm 180per (max.)
Plage de travail (max.) m	2,7
Dimensions et poids
Longueur x largeur x hau- mm teur	951 x197 x188	946 x117 x168
Poids (avec bloc-batterie) kg	2,6
Poidskg 2,0
Caracteristiques de puissance de l'appareil (mesu-rées avec Multitool MT 36 Bp)

MT36 MTCS

Bp 250/36

Bp

Niveau de puissance acoustique selon EN ISO 11680-1 (mesuré avec Multitool MT 36 Bp)
Niveau de pression acous- tique LpA		92,6
Incertitude KpA	dB(A)	3,0
Niveau de puissance acoustique LwA	dB(A)	100,7
Incertitude KwA	dB(A)	3,0
Valeur de vibrations selon EN ISO 11680-1 (mesu- rée avec Multitool MT 36 Bp)
Valeur de vibrations main- bras poignée avant	m/s2	3,0
Valeur de vibrations main- bras poignée arrière	m/s2	2,9
Incertitude K	m/s2	1,5

Sous réserve de modifications techniques.

Valeurs de vibration et émission de bruits

Les valeurs totales de vibrations et les valeurs d'émission de bruits indiquées ont été mesurées selon un procédé de contrôle normalisé et peuvent être utilisées pour comparer un outil à un autre. Les valeurs totales de vibrations et les valeurs d'émission de bruits déclarées peuvent également être utilisées pour une évaluation préliminaire de l'exposition.

AVERTISSEMENT

Les valeurs de vibration et d'émission de bruits pendant l'utilisation effective de l'outil électrique peuvent différer des valeurs indiquées, en fonction de l'outil utilisé et, en particulier, du type de pièce.

Identifier les mesures de sécurité pour la protection de l'opérateur, basées sur une estimation de l'exposition dans les conditions réelles d'utilisation (en tenant compte de toutes les parties du cycle de fonctionnement, comme le temps de déclenchement).

Appareils avec une valeur de vibrations main-bras > 2,5 m/s² (voir chapitre Caractéristiques techniques dans le manuel d'instructions)

PRÉCAUTION. Une utilisation de l'appareil pendant plusieurs heures sans interruption peut être à l'origine d'engourdissements. Portez des gants chauds pour protéger vos mains. Effectuez régulièrement des pauses lors du travail.

Déclaration de conformité UE

Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration.

Produit : Perche élagueur sur batterie Type : 1.042-511.0 + 1.042-512.0

Normes UE en vigueur

2014/30/UE

Normes harmonisées appliquées

EN IEC 63000:2018

EN 55014-1:2017 +A11:2020

EN 55014-2:1997 +A1:2001 +A2:2008

EN 62841-1:2015 +A11:2022

EN ISO 11680-1:2011

EN ISO 11680-1:2021

EN ISO 12100:2010

Organisme mandaté, 0197 TÜV Rheinland LGA Products GmbH ; Tillystraße 2 D - 90431 Nuremberg, Allemagne a effectué l'examen de type CE, numéro d'enregistrement : BM 50545282 0001

Les signataires agissant sous ordre et avec le pouvoir de la direction.

Il faut tenir compte de ce qui suit lors de la taille :

1. Vérifiez la tension de la chaîne.

Figure F

Avertissement : danger de coupure. Pendant le travail, l'outil doit être équipé d'un protège-main. Portez des équipements de protection individuelle pour éviter les accidents.

Protection des mains

Gants de protection

Enregistrez votre produit et bénéficiez de nombreux avantages.

Évaluez votre produit et dites-nous votre opinion.
