Déchiqueteur électrique alimenté par le secteur - MANUEL D’UTILISATION ATTENTION: lire attentivement le manuel avant d’utiliser cette machine.

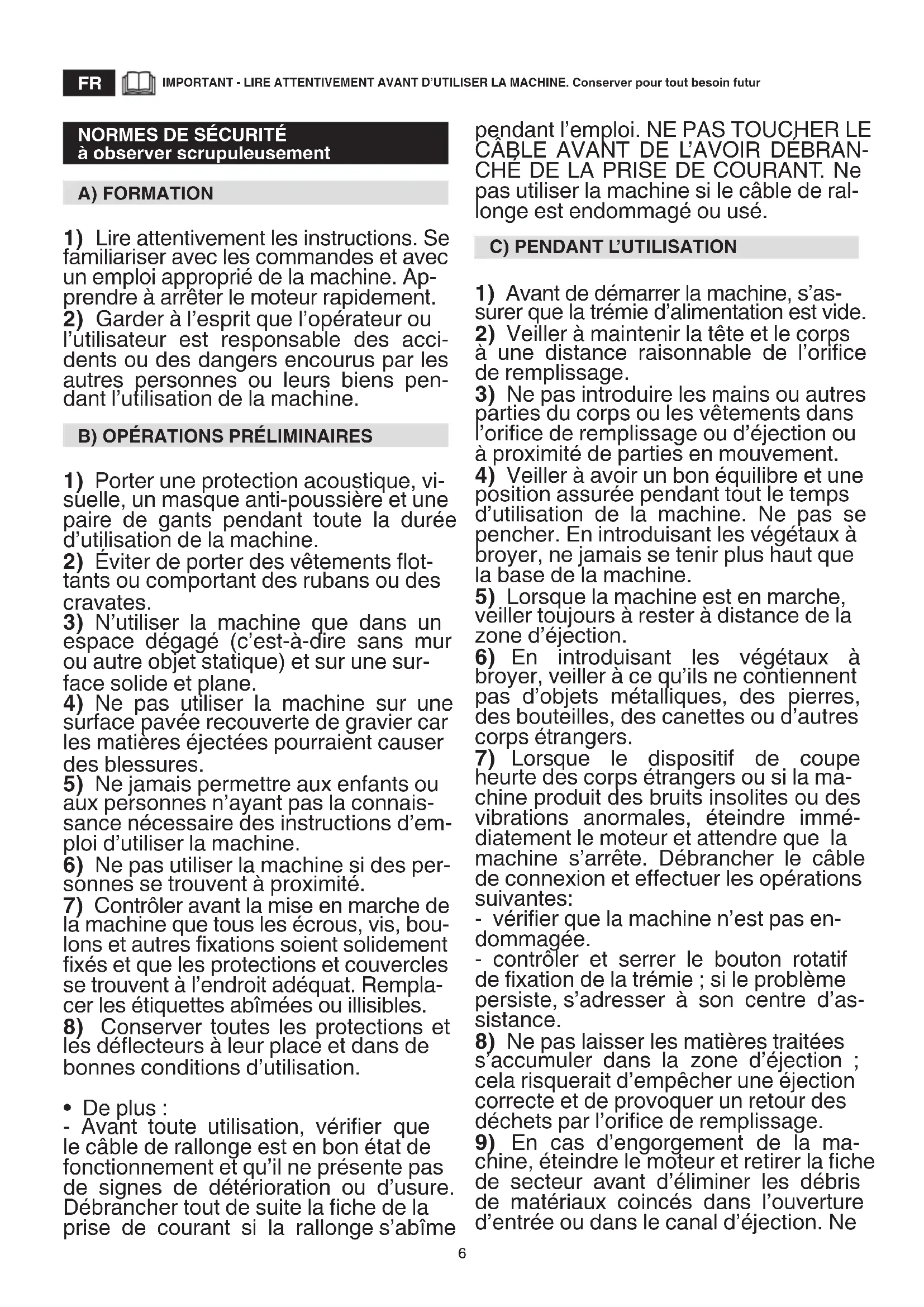

IMPORTANT - LIRE ATTENTIVEMENT AVANT D’UTILISER LA MACHINE. Conserver pour tout besoin futur

à observer scrupuleusement A) FORMATION

1) Lire attentivement les instructions. Se

familiariser avec les commandes et avec un emploi approprié de la machine. Ap- prendre à arrêter le moteur rapidement.

2) Garder à l’esprit que l’opérateur ou

l’utilisateur est responsable des acci- dents ou des dangers encourus par les autres personnes ou leurs biens pen- dant l’utilisation de la machine.

B) OPÉRATIONS PRÉLIMINAIRES

1) Porter une protection acoustique, vi-

suelle, un masque anti-poussière et une paire de gants pendant toute la durée d’utilisation de la machine.

2) Éviter de porter des vêtements ot-

tants ou comportant des rubans ou des cravates.

3) N’utiliser la machine que dans un

espace dégagé (c’est-à-dire sans mur ou autre objet statique) et sur une sur- face solide et plane.

4) Ne pas utiliser la machine sur une

surface pavée recouverte de gravier car les matières éjectées pourraient causer des blessures.

5) Ne jamais permettre aux enfants ou

aux personnes n’ayant pas la connais- sance nécessaire des instructions d’em- ploi d’utiliser la machine.

6) Ne pas utiliser la machine si des per-

sonnes se trouvent à proximité.

7) Contrôler avant la mise en marche de

la machine que tous les écrous, vis, bou- lons et autres xations soient solidement xés et que les protections et couvercles se trouvent à l’endroit adéquat. Rempla- cer les étiquettes abîmées ou illisibles.

8) Conserver toutes les protections et

les déecteurs à leur place et dans de bonnes conditions d’utilisation.

• De plus : - Avant toute utilisation, vérier que le câble de rallonge est en bon état de fonctionnement et qu’il ne présente pas de signes de détérioration ou d’usure. Débrancher tout de suite la che de la prise de courant si la rallonge s’abîme pendant l’emploi. NE PAS TOUCHER LE CÂBLE AVANT DE L’AVOIR DÉBRAN- CHÉ DE LA PRISE DE COURANT. Ne pas utiliser la machine si le câble de ral- longe est endommagé ou usé.

C) PENDANT L’UTILISATION

1) Avant de démarrer la machine, s’as-

surer que la trémie d’alimentation est vide.

2) Veiller à maintenir la tête et le corps

à une distance raisonnable de l’orice de remplissage.

3) Ne pas introduire les mains ou autres

parties du corps ou les vêtements dans l’orice de remplissage ou d’éjection ou à proximité de parties en mouvement.

4) Veiller à avoir un bon équilibre et une

position assurée pendant tout le temps d’utilisation de la machine. Ne pas se pencher. En introduisant les végétaux à broyer, ne jamais se tenir plus haut que la base de la machine.

5) Lorsque la machine est en marche,

veiller toujours à rester à distance de la zone d’éjection.

6) En introduisant les végétaux à

broyer, veiller à ce qu’ils ne contiennent pas d’objets métalliques, des pierres, des bouteilles, des canettes ou d’autres corps étrangers.

7) Lorsque le dispositif de coupe

heurte des corps étrangers ou si la ma- chine produit des bruits insolites ou des vibrations anormales, éteindre immé- diatement le moteur et attendre que la machine s’arrête. Débrancher le câble de connexion et eectuer les opérations suivantes: - vérier que la machine n’est pas en- dommagée. - contrôler et serrer le bouton rotatif de xation de la trémie ; si le problème persiste, s’adresser à son centre d’as- sistance.

8) Ne pas laisser les matières traitées

s’accumuler dans la zone d’éjection ; cela risquerait d’empêcher une éjection correcte et de provoquer un retour des déchets par l’orice de remplissage.

9) En cas d’engorgement de la ma-

chine, éteindre le moteur et retirer la che de secteur avant d’éliminer les débris de matériaux coincés dans l’ouverture d’entrée ou dans le canal d’éjection. Ne7 pas oublier que sur les machines action- nées par moteur, un dispositif de coupe va également se mettre en marche lors du démarrage de la machine.

éteindre le moteur et retirer la che.

• De plus : - Ne pas utiliser la machine si l’inter- rupteur est défectueux et s’il n’est pas en mesure d’allumer et d’éteindre cor- rectement la machine. - Ne pas toucher le câble de rallonge et la che les mains mouillées. - Ne pas piétiner le câble de rallonge ni le tirer brusquement. - Arrêter la machine et débrancher le câble d’alimentation: - toutes les fois qu’on laisse la ma- chine sans surveillance ; - avant d’éliminer les causes du blocage ou de déboucher le canal d’éjection . ATTENTION - En cas de ruptures ou d’accidents pendant le travail, arrêter tout de suite le moteur ; en cas d’acci- dents entraînant des blessures person- nelles ou à des tiers, activer tout de suite les procédures de secours d’urgence les plus adéquates à la situation en cours et s’adresser à une Structure médicale pour recevoir les soins nécessaires.

D) ENTRETIEN ET REMISAGE

1) Lorsque la machine est éteinte pour

cause d’entretien, de contrôle, de re- misage ou pour le remplacement d’un accessoire, s’assurer que la che est débranchée de la prise de courant. S’as- surer que toutes les pièces mobiles sont arrêtées. Laisser refroidir la machine avant tous travaux d’entretien, de ré- glage, etc.

2) Laisser refroidir la machine avant de

3) Sauf opérations de nettoyage cou-

rantes, toutes les autres opérations d’en- tretien doivent être eectuées unique- ment dans un centre d’assistance agréé.

E) AVERTISSEMENTS SUPPLÉMENTAIRES

1) Le branchement permanent de tout

appareil électrique au réseau électrique du bâtiment doit être réalisé par un élec- tricien qualié, conformément aux régle- mentations en vigueur. Un branchement non correct peut provoquer des dom- mages personnels graves, voire la mort.

2) ATTENTION: DANGER ! Humidité et

électricité ne sont pas compatibles : - le maniement et le branchement des câbles électriques doivent être eectués dans un lieu sec ; - ne jamais mettre une prise élec- trique ou un câble en contact avec une zone mouillée (aque ou herbe humide); - les branchements entre les câbles et les prises doivent être de type étanche. Utiliser des rallonges avec des prises in- tégrales étanches et homologuées, en vente dans le commerce .

3) Les câbles d’alimentation devront

être d’une qualité non inférieure au type H07RN-F avec une section minimale de 1,5 mm² et une longueur maximale conseillée de 25 m.

4) Alimenter l’appareil avec un disposi-

tif diérentiel résiduel (RCD - Residual Current Device) ayant un courant de dé- clenchement ne dépassant pas 30 mA.

5) La prise de courant pour l’alimen-

tation électrique doit posséder les ca- ractéristiques de tension, fréquence et portée correspondant à celles indiquées sur l’étiquette de la machine.

F) TRANSPORT ET DÉPLACEMENT

1) Toutes les fois qu’il est nécessaire

de déplacer, soulever, transporter ou in- cliner la machine, il faut: - porter des gants de travail robustes ; - saisir la machine par des points qui orent une prise sûre, en tenant compte de son poids et de la répartition du poids; - employer un nombre de personnes adéquat au poids de la machine et aux caractéristiques du moyen de transport ou de l’endroit où la machine doit être placée ou retirée.

2) Pendant le transport, attacher conve-

nablement la machine avec des cordes ou des chaînes.8

CONNAÎTRE LA MACHINE

REMARQUE – Les images qui correspondent aux réfé- rences se trouvent à la page 2 de ce manuel. DESCRIPTION DE LA MACHINE ET DOMAINE D’UTILI- SATION Cette machine est un équipement de jardinage et plus préci- sément un broyeur de végétaux électrique. La machine se compose essentiellement d’un moteur ac- tionnant une lame contenue dans le corps de la machine qui sert à broyer les branches. Usage prévu Cette machine a été conçue et fabriquée pour le broyage de branches, de petits arbustes et de feuilles humides. Tout autre emploi peut se révéler dangereux et causer des dommages aux personnes et/ou aux choses ou à la machine elle-même. Remarque: l’utilisation de la machine pour broyer surtout des branches sèches réduit l’eet de coupe et la durée de vie de la lame. Usage impropre Font partie de l’emploi impropre (à titre d’exemple non ex- haustif):

• utiliser la machine pour broyer des matériaux non végé- taux;

• monter sur la machine;

• utiliser la machine pour déplacer des objets. Cet appareil peut être utilisé par des enfants âgés de plus de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales limitées ou sans expérience et connaissance, à condition qu’elles soient surveillées ou in- formées sur la manière d’utiliser l’appareil en toute sécurité et qu’elles comprennent les dangers encourus. Cet appareil n’est pas un jouet. Le nettoyage et l’entretien ordinaire ne doivent pas être eectués par les enfants sans surveillance. Risque résiduel Même si la machine est utilisée de façon conforme, des si- tuations à risque peuvent toutefois se produire. Des situa- tions de danger possible peuvent être causées par (à titre d’exemple non exhaustif) :

• éjection de pierres ou autres matériaux introduits par mégarde en même temps que les branches;

• rupture et mouvements incontrôlés des branches pen- dant l’introduction, pouvant provoquer des blessures aux membres ou aux yeux ;

ÉTIQUETTE D’IDENTIFICATION

1. Niveau de puissance acoustique selon la directive

3. Année de fabrication

6. Nom et adresse du Fabricant

7. Données techniques

9. Pressoir, sert à pousser les parties courtes des branches

10. Poignée de déplacement ;

11. Trémie d’alimentation, amovible ;

12. Bouton rotatif de xation de la trémie ;

13. Commandes marche/arrêt ;

13A. Arrêt (rouge) ; 13B. Marche (vert) ;

14. Prise de courant ;

15. Lame de broyage ;

16. Corps de la machine avec roues de déplacement ;

Tout de suite après l’achat de la machine, transcrire les nu- méros d’identication (3 - 4 - 5) dans les espaces prévus, sur la dernière page du manuel. L’exemple de la déclaration de conformité se trouve à l’avant-dernière page du présent manuel. Ne pas jeter les appareils électriques dans les dé- chets ménagers. Selon la Directive Européenne 2012/19/CE sur les déchets d’appareils électriques et électroniques, et selon son application conforme aux normes nationales, les appareils électriques usagers doivent être collectés séparément pour qu’on puisse les réutiliser d’une manière éco-com- patible. Si l’on jette les appareils électriques dans une décharge ou dans le terrain, les substances no- cives peuvent atteindre la nappe d’eau souterraine et entrer dans la chaîne alimentaire, nuisant ainsi à votre santé et à votre bien-être. Pour avoir des in- formations plus détaillées sur la manière d’éliminer ce produit, contacter l’Organisme compétent pour l’élimination des déchets ménagers, ou bien votre Revendeur. Classe II: Double isolation

CONSIGNES DE SÉCURITÉ

Votre machine doit être utilisée avec prudence. Dans ce but, des pictogrammes destinés à vous rappeler les principales précautions d’utilisation ont été placés sur la machine. Leur signication est expliquée ci-après. Nous vous recomman- dons également de lire attentivement les consignes de sé- curité fournies au chapitre prévu du présent Manuel. Rem- placer les étiquettes abîmées ou illisibles.

19. Attention: lire le manuel d’instructions avant d’utiliser la

20. Attention: tenir les personnes non autorisées hors de

portée de la machine.

21. Attention: lame rotative. Ne pas introduire les mains

dans l’orice de remplissage et d’éjection lorsque le mo- teur est éteint.

22. Attention: porter une protection acoustique, visuelle et

un masque anti-poussière.

23. Attention: retirer la che de secteur avant d’exécuter

tous travaux d’entretien ou bien si le câble a été endom- magé.

24. Attention: L’organe de coupe continue à tourner pen-

dant un certain temps même après l’arrêt de la machine.

[61] Tension et fréquence d’alimentation [62] Puissance nominale (P40) * [63] Puissance nominale [64] Vitesse marche à vide [65] Lames, quantité [66] Diamètre de coupe maximum [67] Sac, capacité [68] Hauteur [69] Largeur [70] Poids [71] Niveau de puissance sonore garanti [72] Niveau de puissance sonore mesuré [73] Incertitude [74] Niveau de pression acoustique [75] Incertitude

• Prol de travail de 4 minutes rempli et de 6 minutes à vide. Dans la pratique, le fonctionnement en continu est admis.

REMARQUE La correspondance entre les références conte- nues dans le texte et les gures respectives (situées aux pages 2 et suivantes) est donnée par le numéro qui précède chaque paragraphe.

1. ACHEVER LE MONTAGE

REMARQUE La machine peut être fournie avec certains composants déjà montés. ATTENTION – Le désemballage et l’achèvement du mon- tage doivent être eectués sur une surface plate et solide, avec un espace susant pour le déplacement de la machine et des emballages, en utilisant toujours des outils appro- priés. L’élimination des emballages doit être faite conformé- ment aux dispositions locales en vigueur.

1.1 MONTAGE DE LA BASE DE LA MACHINE

Disposer la machine au sol, dévisser les vis (1) préalable- ment installées sur les deux côtés du corps de la machine, introduire la base de la machine (2) selon les indications de la gure, replacer les vis (1) et les serrer.

1.2 MONTAGE DES ROUES

Monter les roues (3), à l’aide du goujon (4), et les goupilles (5) dans la séquence indiquée. Appliquer les couvre-roues (6) en insérant les languettes (7) dans les sièges prévus à cet eet (8). Une fois le montage terminé, installer la machine en position verticale de sorte qu’elle soit posée au sol à travers les roues et la base.

Le moteur est commandé par deux boutons: Bouton vert (9- I ) = Marche Bouton rouge (10-O) = Arrêt S’il n’y a pas de courant, l’appareil s’éteint. Pour rallumer le moteur, appuyer à nouveau sur le bouton vert (9).

• Utiliser la machine sur une surface plane et solide en maintenant les pieds au même niveau que les roues.

• Au démarrage de la machine, des baisses momenta- nées de tension peuvent se produire. Pour éviter de per- turber éventuellement d’autres appareillages branchés au réseau d’alimentation électrique, vérier que ce der- nier est en mesure de supporter la charge de la machine et d’autres appareillages éventuellement branchés au réseau.

• Si le moteur s’arrête à cause d’une surchaue pendant le travail, attendre environ 5 minutes avant de le remettre en marche.

3.1 PRÉPARATION DE LA MACHINE

Placer le sac de ramassage sous la machine, l’ouverture tournée vers le haut, accrocher les poignées (1) du sac de ramassage aux deux encoches (2).

3.2 BRANCHEMENT DE LA MACHINE

Introduire la prise du câble de rallonge (3) à la che (4) de la machine selon les indications, puis brancher la che de la rallonge à la prise de courant (5).

3.3 DÉMARRAGE DU MOTEUR ET MODE D’EMPLOI

Mettre le moteur en marche ; appuyer sur le bouton vert (1-1). Introduire les végétaux à broyer à travers l’orice de remplis- sage (2) de la trémie (3). En cas de nécessité, l’entraînement des végétaux peut être facilité par l’emploi du pressoir (4) prévu à cet eet (4). Indications utiles pour le broyage

• Ne pas broyer des végétaux mouillés.

• Élaguer les branches trop longues et éliminer les pousses secondaires.

• Ne pas broyer des branches ayant un diamètre supérieur à 4 cm ; en fonction du type et de la fraîcheur du bois, il peut s’avérer nécessaire de réduire le diamètre maxi- mum des branches à broyer.

• Veiller à introduire de petites quantités de végétaux pour ne pas engorger la trémie d’alimentation.

• L’orice d’éjection doit toujours être dégagé.

• Broyer les déchets végétaux en petites quantités seule- ment ; les alterner à des branches pour éviter les engor- gements.

• Ne pas broyer des déchets de cuisine ou autres maté- riaux à la consistance non solide. Recommandations importantes

• Ne pas broyer des branches trop longues qui, en bou- geant de façon incontrôlée, peuvent provoquer des lé- sions.

3.4 VIDAGE DU SAC DE RAMASSAGE

Les végétaux broyés dans le sac de ramassage ne doivent pas atteindre l’orice d’éjection. Si tel est le cas, les végétaux déjà broyés engorgent le canal d’éjection et retournent à travers l’orice de remplissage. Avant d’enlever et de vider le sac de ramassage, éteindre le moteur et couper le courant.10

3.5 ENGORGEMENT DES MATÉRIAUX

En cas d’engorgement des matériaux à broyer:

1. Éteindre le moteur et couper le courant;

2. Porter des gants de protection;

3. Dévisser le bouton rotatif (1) de xation de la trémie;

4. Extraire la trémie (2) en la tirant vers le haut;

5. Nettoyer la trémie et la zone (3) lame de broyage et

6. Repositionner la trémie et la xer en revissant le bouton

Une fois le travail terminé, arrêter le moteur en appuyant sur le bouton rouge (4-O). Retirer la rallonge (5) D’ABORD de la prise générale (7), PUIS de la che de la machine (6). Extraire et vider le sac de ramassage.

4. ENTRETIEN ORDINAIRE

IMPORTANT Un entretien régulier et scrupuleux est in- dispensable pour garder dans le temps les niveaux de sécu- rité et les prestations initiales de la machine. Remiser la machine dans un lieu sec. Débrancher du réseau électrique avant d’entreprendre toute opération de nettoyage, de vérication ou d’entretien. IMPORTANT L’opérateur ne pourra eectuer que les opé- rations décrites dans le présent manuel, toutes les autres opérations devront être eectuées par un centre d’assistan- ce agréé.

1. Porter des gants de travail robustes avant d’entreprendre

tout travail de nettoyage, d’entretien ou de réglage de la machine.

2. Après chaque utilisation, enlever le bac de ramassage et

éliminer les débris qui se sont accumulés dans l’orice d’éjection.

3. Veiller à ce que les prises d’air ne soient pas encom-

4. Ne pas nettoyer le broyeur au jet d’eau et éviter de mouil-

ler le moteur et ses pièces électriques. Ne pas employer de liquides agressifs pour le nettoyage des pièces en plastique.

5. Ne jamais tenter d’eectuer des réparations contrai-

gnantes, tout ce qui n’est pas décrit dans le présent ma- nuel doit être eectué par un centre d’assistance agréé. Toute intervention, sauf celles décrites dans le présent manuel, non eectuée par un atelier de réparation agréé entraîne du même coup la déchéance de la Garantie et le soulèvement de toute responsabilité de la part du Fa- bricant.

5. PROTECTION DE L’ENVIRONNEMENT

La protection de l’environnement doit être un aspect impor- tant et prioritaire dans l’emploi de la machine, au prot de la société civile et de l’environnement où nous vivons.

• Éviter de déranger le voisinage.

• Suivre scrupuleusement les normes locales pour l’élimi- nation des déchets.

• Suivre scrupuleusement les normes locales pour l’éli- mination des emballages, des pièces détériorées ou de tout élément ayant un fort impact sur l’environne- ment ; ces déchets ne doivent pas être jetés dans les ordures mais ils doivent être séparés et apportés dans les centres de collecte prévus à cet eet qui procèderont au recyclage des matériaux.

• Au moment de la mise hors service, ne pas abandon- ner la machine dans l’environnement mais la livrer à un centre de collecte, dans le respect des normes locales en vigueur.

Que faire si … Origine du problème Action corrective

1. La machine ne marche pas

Le courant n’arrive pas à la machine Vérifier le branchement électrique

2. L’allumage de la machine enclenche l’interrupteur général d’ali-

mentation automatique La portée (en ampère) de la ligne qui alimente la prise de courant n’est pas suffisante Brancher la machine à une prise de courant ayant une ligne d’ali- mentation à ampérage suffisant Il y a d’autres appareils électriques en marche Ne pas brancher en même temps d’autres appareils électriques à la même ligne de courant

3. La machine s’arrête pendant le travail

Intervention de la protection Attendre au moins 5 minutes avant de redémarrer le moteur

4. La machine s’arrête fréquemment pendant le travail ou

fonctionne de façon irrégulière Conditions d’utilisation difficiles Broyer des végétaux plus tendres Engorgement dans la trémie - Vider le sac de ramassage - Démonter la trémie (voir para- graphe 3.5) La lame de coupe est usée Apporter la machine à un centre d’assistance agréé pour remplacer la lame Obstruction du sac de ramassage Vider régulièrement le sac avant qu’il ne se remplisse complète- ment

5. Performances faibles et insatisfaisantes

La lame de coupe est usée Apporter la machine à un centre d’assistance agréé pour remplacer la lame En cas de doute ou de problème, n’hésitez pas à contacter le Service d’Assistance le plus proche ou bien votre Reven- deur.

2. Déclare sous sa propre responsabilité que la machine :

Broyeur par le secteur, broiement branches /arbustes a) Type / Modèle de Base c) Série d) Moteur: électrique

3. Est conforme aux prescriptions des directives :

e) Organisme de certification :

4. Renvoi aux Normes harmonisées

g) Niveau de puissance sonore mesuré h) Niveau de puissance sonore garanti

i) Puissance installée

Type: .................. -s/n ........................................ Art.N ....................................................... Points de collecte sur www.quefairedemesdechets.frPrivilégiez la réparaon ou le don de votre appareil !À DÉPOSEREN MAGASINÀ DÉPOSEREN DÉCHÈTERIE Cet appareil,ses accessoires,piles et cordonsse recyclent
