MANUALE UTENTE Bio Master 2200 STIGA

Sminuzzatrice elettrica da giardino -

MANUALE DI ISTRUZIONI

ATTENZIONE: prima di usare la macchina, leggere attentamente il presente libretto.

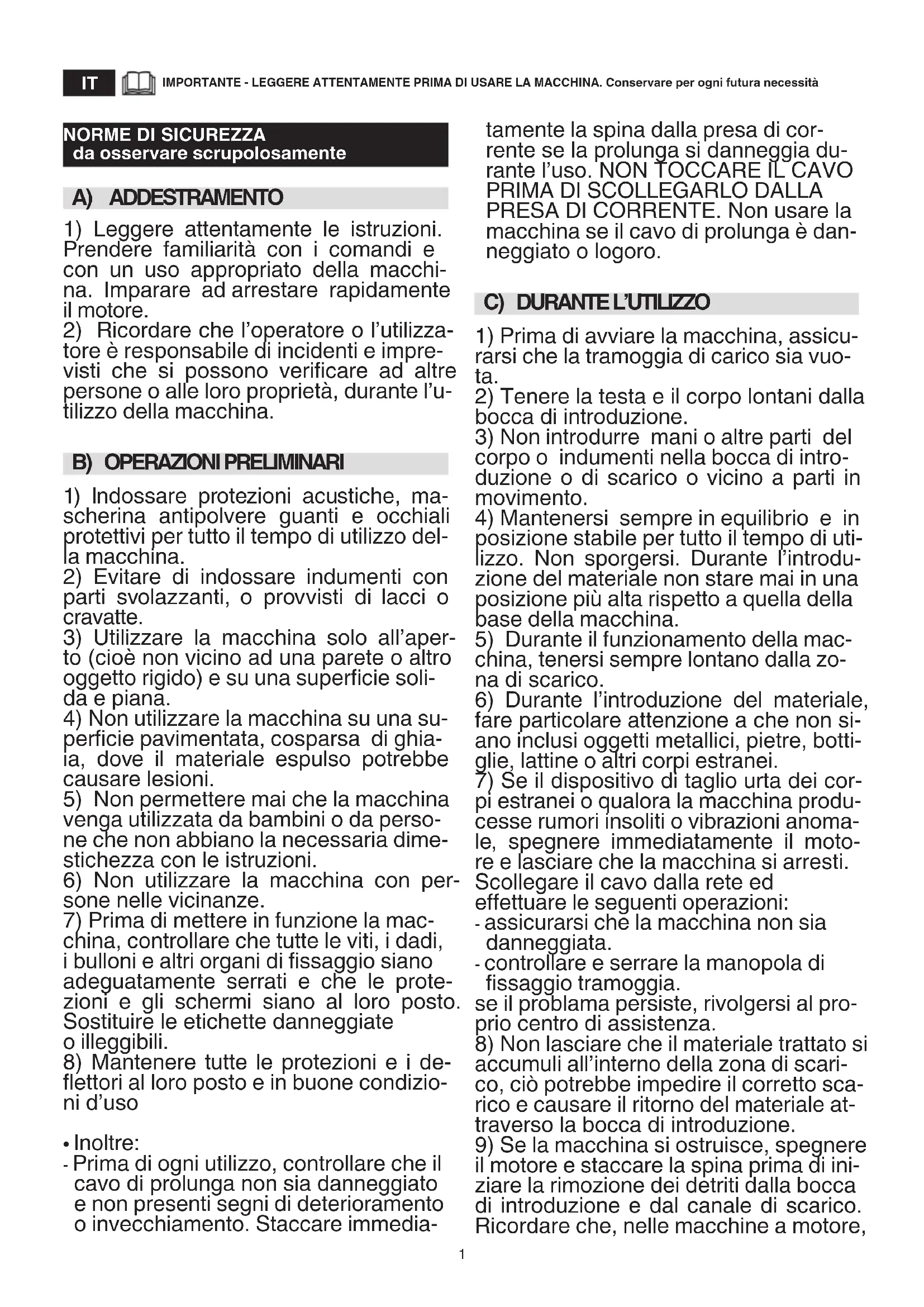

da osservare scrupolosamente A) ADDESTRAMENTO

1) Leggere attentamente le istruzioni.

Prendere familiarità con i comandi e con un uso appropriato della macchi- na. Imparare ad arrestare rapidamente il motore.

2) Ricordare che l’operatore o l’utilizza-

tore è responsabile di incidenti e impre- visti che si possono vericare ad altre persone o alle loro proprietà, durante l’u- tilizzo della macchina.

B) OPERAZIONI PRELIMINARI

1) Indossare protezioni acustiche, ma-

scherina antipolvere guanti e occhiali protettivi per tutto il tempo di utilizzo del- la macchina.

2) Evitare di indossare indumenti con

parti svolazzanti, o provvisti di lacci o cravatte.

3) Utilizzare la macchina solo all’aper-

to (cioè non vicino ad una parete o altro oggetto rigido) e su una supercie soli- da e piana.

4) Non utilizzare la macchina su una su-

percie pavimentata, cosparsa di ghia- ia, dove il materiale espulso potrebbe causare lesioni.

5) Non permettere mai che la macchina

venga utilizzata da bambini o da perso- ne che non abbiano la necessaria dime- stichezza con le istruzioni.

6) Non utilizzare la macchina con per-

sone nelle vicinanze.

7) Prima di mettere in funzione la mac-

china, controllare che tutte le viti, i dadi, i bulloni e altri organi di ssaggio siano adeguatamente serrati e che le prote- zioni e gli schermi siano al loro posto. Sostituire le etichette danneggiate o illeggibili.

8) Mantenere tutte le protezioni e i de-

ettori al loro posto e in buone condizio- ni d’uso

• Inoltre: - Prima di ogni utilizzo, controllare che il cavo di prolunga non sia danneggiato e non presenti segni di deterioramento o invecchiamento. Staccare immedia- tamente la spina dalla presa di cor- rente se la prolunga si danneggia du- rante l’uso. NON TOCCARE IL CAVO

PRIMA DI SCOLLEGARLO DALLA

PRESA DI CORRENTE. Non usare la macchina se il cavo di prolunga è dan- neggiato o logoro.

C) DURANTE L’UTILIZZO

1) Prima di avviare la macchina, assicu-

rarsi che la tramoggia di carico sia vuo- ta.

2) Tenere la testa e il corpo lontani dalla

bocca di introduzione.

3) Non introdurre mani o altre parti del

corpo o indumenti nella bocca di intro- duzione o di scarico o vicino a parti in movimento.

4) Mantenersi sempre in equilibrio e in

posizione stabile per tutto il tempo di uti- lizzo. Non sporgersi. Durante l’introdu- zione del materiale non stare mai in una posizione più alta rispetto a quella della base della macchina.

5) Durante il funzionamento della mac-

china, tenersi sempre lontano dalla zo- na di scarico.

6) Durante l’introduzione del materiale,

fare particolare attenzione a che non si- ano inclusi oggetti metallici, pietre, botti- glie, lattine o altri corpi estranei.

7) Se il dispositivo di taglio urta dei cor-

pi estranei o qualora la macchina produ- cesse rumori insoliti o vibrazioni anoma- le, spegnere immediatamente il moto- re e lasciare che la macchina si arresti. Scollegare il cavo dalla rete ed eettuare le seguenti operazioni: - assicurarsi che la macchina non sia danneggiata. - controllare e serrare la manopola di ssaggio tramoggia. se il problama persiste, rivolgersi al pro- prio centro di assistenza.

8) Non lasciare che il materiale trattato si

accumuli all’interno della zona di scari- co, ciò potrebbe impedire il corretto sca- rico e causare il ritorno del materiale at- traverso la bocca di introduzione.

9) Se la macchina si ostruisce, spegnere

il motore e staccare la spina prima di ini- ziare la rimozione dei detriti dalla bocca di introduzione e dal canale di scarico. Ricordare che, nelle macchine a motore,

IMPORTANTE - LEGGERE ATTENTAMENTE PRIMA DI USARE LA MACCHINA. Conservare per ogni futura necessità2 all’atto dell’avviamento entra in funzione anche il dispositivo di taglio.

10) Non trasportare la macchina con il

11) Prima di abbandonare l’area di lavo-

ro, spegnere il motore e staccare la spi- na.

12) Non inclinare la macchina con il mo-

• Inoltre: - Non utilizzare la macchina se l’inter- ruttore è difettoso e non è in grado di accendere e spegnere regolarmente la macchina. - Non toccare il cavo di prolunga e la spina con le mani bagnate. - Non calpestare e non sottoporre a strappi il cavo di prolunga. - Fermare la macchina e staccare il cavo di alimentazione: - ogni qualvolta si lasci la macchina incustodita; - prima di rimuovere le cause di bloc- caggio o disintasare il canale di sca- rico; ATTENZIONE - In caso di rotture o inci- denti durante il lavoro, arrestare imme- diatamente il motore; nel caso di inci- denti con lesioni personali o a terzi, at- tivare immediatamente le procedure di pronto soccorso più adeguate alla situa- zione in atto e rivolgersi ad una Struttura Sanitaria per le cure necessarie.

D) MANUTENZIONE E MAGAZZINAGGIO

1) Quando la macchina viene spenta per

manutenzione, controllo, magazzinag- gio o per la sostituzione di un accesso- rio, assicurarsi che la spina sia staccata dalla presa di corrente. Assicurarsi che tutte le parti in movimento siano ferme. Lasciare rareddare la macchina prima di ogni intervento di manutenzione, re- golazione, ecc.

2) Lasciare rareddare la macchina pri-

3) Fatta eccezione che per le normali

pulizie, tutti gli altri interventi di manuten- zione devono essere eseguiti solo pres- so un centro di assistenza specializzato.

E) AVVERTENZE AGGIUNTIVE

1) Il collegamento permanente di qua-

lunque apparato elettrico alla rete elettri- ca dell’edicio deve essere realizzato da un elettricista qualicato, conformemen- te alle normative in vigore. Un collega- mento non corretto può provocare seri danni personali, incluso la morte.

2) ATTENZIONE: PERICOLO! Umidità

ed elettricità non sono compatibili: - la manipolazione ed il collegamento dei cavi elettrici devono essere eet- tuati all’asciutto; - non mettere mai in contatto una presa elettrica o un cavo con una zona ba- gnata (pozzanghera o erba umida); - i collegamenti fra i cavi e le prese de- vono essere di tipo stagno. Utilizzare prolunghe con prese integrali stagne e omologate, reperibili in commercio.

3) I cavi di alimentazione dovranno

essere di qualità non inferiore al tipo H07RN-F con una sezione minima di 1,5 mm2 ed una lunghezza massima consi- gliata di 25 m.

4) Alimentare l’apparecchio attraverso

un dierenziale (RCD - Residual Current Device) con una corrente di sgancio non superiore a 30 mA.

5) La presa di corrente per alimentazio-

ne elettrica deve avere le caratteristiche di tensione, frequenza e portata corri- spondenti a quelle indicate sull’etichetta della macchina.

F) TRASPORTO E MOVIMENTAZIONE

1) Ogni volta che è necessario movi-

mentare, sollevare, trasportare o inclina- re la macchina occorre: - indossare robusti guanti da lavoro; - aerrare la macchina in punti che of- frano una presa sicura, tenendo conto del peso e della sua ripartizione; - impiegare un numero di persone ade- guato al peso della macchina e alle caratteristiche del mezzo di trasporto o del posto nel quale deve essere col- locata o prelevata.

2) Durante il trasporto, assicurare ade-

guatamente la macchina mediante funi o catene3

12. Manopola per ssaggio tramoggia;

14. Presa per l’alimentazione elettrica;

15. Lama sminuzzatrice;

16. Corpo macchina con ruote per la movimentazione;

17. Contenitore di raccolta,

18. Bocca di scarico.

Immediatamente dopo l’acquisto della macchina, trascri- vere i numeri di identicazione (3 - 4 - 5) negli appositi spazi sull’ultima pagina del manuale. L’esempio della dichiarazione di conformità si trova nella penultima pagina del presente manuale. Non gettare le apparecchiature elettriche tra i riuti do- mestici. Secondo la Direttiva Europea 2012/19/CE sui riuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le appa- recchiature elettriche esauste devono essere raccolte sepa- ratamente, al ne di essere reimpiegate in modo eco-com- patibile. Se le apparecchiature elettriche vengono smaltite in una discarica o nel terreno, le sostanze nocive possono rag- giungere la falda acquifera ed entrare nella catena alimenta- re, danneggiando la vostra salute e benessere. Per informa- zioni più approfondite sullo smaltimento di questo prodotto, contattare l’Ente competente per lo smaltimento dei riuti domestici o il vostro Rivenditore. Classe II: Doppio isolamento

PRESCRIZIONI DI SICUREZZA

La vostra macchina deve essere utilizzata con prudenza. A tale scopo, sulla macchina sono stati posti dei pittogrammi, destinati a ricordarvi le principali precauzioni d’uso. Il loro si- gnicato è spiegato qui di seguito. Vi raccomandiamo inol- tre di leggere attentamente le norme di sicurezza riportate nell’apposito capitolo del presente libretto. Sostituire le etichette danneggiate o illeggibili.

19. Attenzione: Leggere il libretto di istruzioni prima di

20. Attenzione: Tenere lontano persone non addette ad

operare sulla macchina.

21. Attenzione: Lama rotante. Non introdurre le mani

nella bocca di carico e scarico quando il motore è in funzione.

22. Attenzione: Usare protezioni acustiche, occhiali di

protezione e mascherine antipolvere.

23. Attenzione: Togliere la spina dall’alimentazione prima

di procedere alla manutenzione o se il cavo è danneg- giato.

24. Attenzione: Il dispositivo di taglio continua a ruotare

per un po’ di tempo anche dopo lo spegnimento della macchina. DATI TECNICI [61] Tensione e frequenza di alimentazione [62] Potenza nominale (P40) [63] Potenza nominale [64] Velocità a vuoto [65] Lame, quantità [66] Diametro massimo di taglio [67] Sacco, capacità [68] Altezza

CONOSCERE LA MACCHINA

NOTA - Le immagini corrispondenti ai riferimenti si trovano alla pag. 2 di questo manuale.

DESCRIZIONE DELLA MACCHINA

Questa macchina è una attrezzatura da giardinaggio e preci- samente una sminuzzatrice elettrica da giardino. La macchina si compone essenzialmente di un motore, che aziona una lama racchiusa nel corpo macchina che provve- de alla sminuzzatura dei rami. Uso previsto La macchina è progettata e destinata alla sminuzzatu- ra di rami e arbusti sottili e foglie umide. Qualsiasi altro impiego può rivelarsi pericoloso e causare danni a persone e/o cose o alla macchina stessa. Nota: l’utilizzo della macchina per sminuzzare principal- mente rami secchi, riduce l’eetto di taglio e la vita della lama. Uso improprio Rientrano nell’uso improprio (come esempio, ma non solo): – utilizzare la macchina per sminuzzare materiali non ve- getali; – salire sulla macchina; – usare la macchina per movimentare oggetti. Questa apparecchiatura può essere utilizzata da bambini di età compresa dagli 8 anni e più e da persone con ridotte capacità siche, sensoriali o mentali o prive di esperienza e conoscenza, se sorvegliati o istruiti sull’uso dell’appa- recchiatura in modo sicuro e che comprendano i pericoli coinvolti. I bambini non devono giocare con l’apparec- chiatura. La pulizia e manutenzione ordinaria non devono essere eseguite dai bambini senza supervisione. Rischio residuo Anche usando correttamente la macchina, possono vericarsi situazioni di rischio residuo. Possibili situazioni di pericolo possono essere causate da (come esempio, ma non solo): - espulsione di pietre o altri materiali introdotti accidental- mente con i rami; - rottura e movimenti incontrollati dei rami durante l’introdu- zione, con lesioni agli arti o agli occhi;

ETICHETTA DI IDENTIFICAZIONE

1. Livello potenza acustica secondo la direttiva 2000/14/

2. Marchio di conformità secondo la direttiva 2006/42/CE

3. Anno di fabbricazione

5. Numero di matricola

6. Nome e indirizzo del Costruttore

9. Pressino, è di aiuto per spingere i pezzi corti di rami

10. Impugnatura per la movimentazione;

11. Tramoggia di carico, asportabile;4

[69] Larghezza [70] Peso [71] Livello potenza sonora garantito [72] Livello potenza sonora misurato [73] Incertezza [74] Livello di pressione acustica [75] Incertezza

• Prolo di lavoro di 4 minuti a carico e 6 minuti a vuoto. Nell’utilizzo pratico è ammesso il funzionamento continuo.

NOTA La corrispondenza fra i riferimenti contenuti nel testo e le rispettive figure (poste alle pag. 2 e seguenti) è data dal numero che precede ciascun paragrafo.

1. COMPLETARE IL MONTAGGIO

NOTA La macchina può essere fornita con alcuni compo- nenti già montati. ATTENZIONE - Il disimballo e il completamento del montag- gio devono essere effettuati su una superficie piana e solida, con spazio sufficiente alla movimentazione della macchina e degli imballi, avvalendosi sempre degli attrezzi appropriati. Lo smaltimento degli imballi deve avvenire secondo le disposizioni locali vigenti.

1.1. MONTAGGIO DELLA BASE MACCHINA

Adagiare la macchina a terra, svitare le viti (1) preinstallate su entrabi i lati del corpo macchina, inlare la base macchi- na (2) come indicato in gura, rimontare le viti (1) e serrarle. 1.2. MONTAGGIO RUOTE Montare le ruote (3), utilizzando il perno (4), e le coppiglie (5) nella sequenza indicata. Applicare i copriruota (6) inserendo le linguette (7) nelle apposite sedi (8). Terminato il montaggio, posizionare la macchina in posizio- ne verticale, in modo che la appoggi al suolo attraverso le ruote e la base.

2. DESCRIZIONE DEI COMANDI

2.1. COMANDO MOTORE Il motore è comandato da due pulsanti: - Pulsante verde (9-I ) = Marcia - Pulsante rosso (10-O) = Arresto In caso di mancanza di corrente, l’apparecchio si spegne. Per riaccendere il motore, occorre premere di nuovo il pul- sante verde (9).

• Utilizzare la macchina su una supercie piana e solida, mantenendo i piedi allo stesso livello delle ruote.

• Avviando la macchina possono vericarsi cali momen- tanei di tensione. Per evitare eventuali disturbi ad altre apparecchiature collegate alla rete di alimentazione, accertarsi che essa sia adeguata a supportare il carico della macchina e di eventuali altre apparecchiature ad collegate alla stessa rete.

• Nel caso il motore si arresti per surriscaldamento durante il lavoro, è necessario attendere circa 5 minuti prima di poterlo riavviare.

3.1. PREDISPOSIZIONE DELLA MACCHINA

Collocare il sacco di raccolta sotto alla macchina con l’apertura rivolta verso l’alto, agganciare le maniglie (1) del sacco di raccolta ai due agganci (2).

3.2. COLLEGAMENTO DELLA MACCHINA

Inserire la presa del cavo di prolunga (3) alla spina (4) del- la macchina come indicato, e quindi collegare la spina della prolunga alla presa di corrente (5).

3.3. AVVIAMENTO DEL MOTORE E MODALITÀ DI

UTILIZZO Avviare il motore; premere il pulsante verde (1-I). Introdurre il materiale da sminuzzare attraverso la bocca di introduzione (2) della tramoggia (3). In caso di necessità, l’avanzamento del materiale può esse- re agevolato dall’uso dell’apposito pressino (4). Indicazioni utili per la sminuzzatura

• Non sminuzzare materiale bagnato.

• Sfrondare i rami con troppe ramicazioni e rimuovere i germogli laterali.

• Non sminuzzare rami di diametro superiore a 4 cm; a seconda del tipo e della freschezza del legno può essere necessario ridurre il diametro massimo dei rami da lavo- rare.

• Introdurre sempre piccole quantità di materiale per non intasare la tramoggia di carico.

• La bocca di scarico deve sempre essere libera.

• Sminuzzare i riuti da giardino solo in piccole quantità; alternarli con dei rami per evitare intasamenti.

• Non sminuzzare riuti da cucina o altri materiali di consi- stenza non solida. Raccomandazioni importanti

• Non eccedere nella lunghezza dei rami da sminuzzare per evitare che, ondeggiando in modo incontrollato, pos- sano provocare lesioni.

3.4. SVUOTAMENTO DEL SACCO DI RACCOLTA

Il materiale sminuzzato nel contenitore di raccolta non deve raggiungere la bocca di scarico. Se ciò avviene, il materiale già sminuzzato intasa il cana- le di scarico con ritorno attraverso la bocca di introduzione. Prima di rimuovere e svuotare il contenitore, arrestare il mo- tore e scollegare l’alimentazione elettrica.

3.5. INCEPPAMENTO DEL MATERIALE

In caso di inceppamento del materiale da sminuzzare:

1. Arrestare il motore e scollegare l’alimentazione elet-

2. Indossare guanti protettivi

3. Svitare la manopola (1) di ssaggio della tramoggia;

4. Slare la tramoggia (2); tirarla verso l’alto;

5. Pulire la tramoggia e l’area (3) lama di sminuzzatura e

6. Riposizionare la tramoggia e ssarla riavvitando la

Al termine del lavoro, arrestare il motore premendo il pul- sante rosso (4-O). Scollegare la prolunga (5) PRIMA della presa generale (7) e SUCCESSIVAMENTE dalla spina della macchina (6).5 Rimuovere e svuotare il sacco di raccolta.

4. MANUTENZIONE ORDINARIA

IMPORTANTE La manutenzione regolare e accurata è indi- spensabile per mantenere nel tempo i livelli di sicurezza e le prestazioni originali della macchina. Conservare la macchina in luogo asciutto. Scollegare dalla rete elettrica prima di iniziare ogni interven- to di pulizia, controllo o manutenzione. IMPORTANTE Sono ad opera dell’utente i soli interventi de- scritti nel presente manuale, tutti gli altri devono essere ese- guiti dal centro di assistenza autorizzato.

1) Indossare robusti guanti da lavoro prima di ogni in-

tervento di pulizia, manutenzione o regolazione sulla macchina.

2) Dopo ogni utilizzo, rimuovere il contenitore di raccolta

e ripulire i detriti rimasti nella bocchetta di scarico.

3) Assicurarsi sempre che le prese d’aria siano libere da

4) Non usare getti d’acqua ed evitare di bagnare il mo-

tore e componenti elettrici. Non impiegare liquidi ag- gressivi per la pulizia delle parti in plastica.

5) Non tentare mai di eettuare riparazioni impegnative,

tutto ciò che non è descritto nel presente manuale, deve essere eseguito da un centro di assistenza autorizzato. Qualsiasi intervento, ad esclusione di quelli descritti nel presente manuale, non eseguito da un’ocina autorizzata comporta il decadimento della Garanzia ed il declino di ogni responsabilità del Costruttore.

5. TUTELA AMBIENTALE

La tutela dell’ambiente deve essere un aspetto rilevante e prioritario nell’uso della macchina, a benecio della convi- venza civile e dell’ambiente in cui viviamo. – Evitare di essere un elemento di disturbo nei confronti del vicinato. – Seguire scrupolosamente le norme locali per lo smalti- mento di materiali di risulta. – Seguire scrupolosamente le norme locali per lo smalti- mento di imballi, parti deteriorate o qualsiasi elemento a forte impatto ambientale; questi riuti non devono esse- re gettati nella spazzatura, ma devono essere separati e conferiti agli appositi centri di raccolta, che provvederan- no al riciclaggio dei materiali. – Al momento della messa fuori servizio, non abbandona- re la macchina nell’ambiente, ma rivolgersi a un centro di raccolta, secondo le norme locali vigenti.

Cosa fare se ... Origine del problema Azione correttiva

1. La macchina non funziona

Non arriva corrente alla macchina Verificare il collegamento elettrico

2. L’accensione della macchina fa intervenire l’interruttore

generale automatico di alimentazione La portata (in ampere) della linea che alimenta la presa di corrente non è sufficiente Collegare la macchina a una presa di corrente con linea di alimentazione ad amperaggio sufficiente Ci sono in funzione altri apparec- chi elettrici Non collegare altre apparec- chiature nello stesso momento alla stessa linea di corrente

3. La macchina si ferma durante il lavoro

Intervento della protezione Attendere almeno 5 minuti prima di riavviare il motore

4. La macchina si ferma frequentemente durante

il lavoro o funziona in modo irregolare Condizioni di utilizzo gravose Sminuzzare materiale più tenero Intasamento nella tramoggia - Svuotare il sacco di raccolta - Smontare la tramoggia (vedi paragrafo 3.5) La lama di taglio è usurata Portare la macchina al centro di assistenza autorizzato per la sostituzione della lama Intasamento del sacco di raccolta Svuotare regolarmente il sacco prima che si riempia completa- mente

5. Prestazioni scarse e insoddisfacenti

La lama di taglio è usurata Portare la macchina al centro di assistenza autorizzato per la sostituzione della lama In caso di qualsiasi dubbio o problema, non esitate a contattare il Servizio Assistenza più vicino o dal Vostro Rivenditore.6

13. Comenzi de pornire/oprire;

9DICHIARAZIONE CE DI CONFORMITÁ

(Istruzioni Originali) (Direttiva Macchine 2006/42/CE, Allegato II, parte A)

1. La Società: ST. S.p.A. – Via del Lavoro, 6 – 31033 Castelfranco Veneto (TV) – Italy

2. Dichiara sotto la propria responsabilità, che la macchina: Trituratore

a) Tipo / Modello Base c) Numero di serie

25A••CHS000001 ÷ 99L••CHS999999
