Bio Master 2200 - Mekanisk flishugger STIGA - Gratis bruksanvisning og manual

BRUKSANVISNING Bio Master 2200 STIGA

1) Bær hele tiden høreværn, støvma-

9) Stands motoren, og fjern stikket fra

11) Stands motoren, og fjern stikket fra

1) Kontrollér, at stikket er fjernet fra

5) Stikkontakten skal have de karakte-

VIKTIG - MÅ LESES NØYE FØR MASKINEN TAS I BRUK. Må oppbevares til senere bruk. SIKKERHETSBESTEMMELSER Må følges nøye

1) Les instruksjonene nøye. Bli kjent

med kontrollene og en riktig bruk av maskinen. Lær å slå av motoren raskt.

2) Husk at føreren eller brukeren er an-

svarlig for ulykker som påføres tredje- personer eller deres eiendom som følge av bruk av maskinen.

1) Bruk hørselsvern, ansiktsmaske og

vernebriller hele tiden mens maskinen brukes.

2) Unngå å bruke vide klær eller klær

med stropper, eller slips.

3) Bruk maskinen kun utendørs (dvs.

ikke i nærheten av en vegg eller annen stiv gjenstand) og på et kraftig og jevnt underlag.

kjenner til disse bestemmelsene bruke maskinen.

6) Ikke bruk maskinen når det står per-

skruene, mutrene, boltene og annet festeutstyr er strammet skikkelig til, og at vernene og skjermene er riktig på plass. Bytt ut ødelagte eller uleselige etiketter.

8) Pass på at alle beskyttelsene og de-

ektorene er riktig på plass og i god stand.

• I tillegg: - Kontroller før bruk at skjøtelednin- gen ikke er ødelagt og ikke viser tegn til forringelse eller forelding. Trekk alltid støpslet ut av stikkontakten hvis skjøte- ledningen skades under bruk. IKKE TA

PÅ LEDNINGEN FØR DEN TREKKES

UT AV STIKKONTAKTEN. Ikke bruk maskinen hvis skjøteledningen er øde- lagt eller slitt.

1) Påse at fylletrakten er tom før maski-

2) Hold hodet og kroppen unna påfyl-

3) Ikke legg hender, andre kroppsdeler

eller klær inn i påfyllingsåpningen, ut- løpsåpningen eller i nærheten av deler i bevegelse.

4) Hold balansen og stå i en stabil posi-

sjon under bruk. Ikke len deg over mas- kinen. Under matingen av materialet må du aldri stå høyere enn maskinens base.

5) Hold deg alltid unna utløpsområdet

gjenstander, steiner, asker, bokser eller andre fremmedlegemer.

7) Hvis kutteanordningen støter mot

fremmedlegemer eller hvis maskinen la- ger unormale lyder eller vibrasjoner, slå av motoren umiddelbart og stopp maski- nen. Koble ledningen fra strømmen og gjør følgende: - Påse at maskinen ikke er skadet. - Kontroller og stram til traktens feste- håndtak. Kontakt nærmeste servicesenter hvis problemet vedvarer.

8) Ikke la materialet samle seg inni ut-

løpsområdet, fordi det kan hindre en rik- tig tømming og forårsake at materialet returnerer gjennom påfyllingsåpningen.

9) Hvis maskinen tilstoppes, slå av

motoren og trekk ut støpslet før re- ster fjernes fra påfyllingsåpningen og utløpskanalen. Husk at i maski- ner med motor starter også kutte- anordningen samtidig med motoren.

11) Slå av motoren og trekk ut støpslet

• I tillegg: - Ikke bruk maskinen hvis bryteren er defekt og ikke slår maskinen på og av som den skal. - Ikke ta på skjøteledningen og støps- let med våte hender. - Ikke trø på eller rykk i skjøtelednin- gen. - Stopp maskinen og trekk ut strøm- ledningen: - hver gang maskinen står uten til- syn, - før du fjerner årsaken til en stopp, eller rensker opp i utløpskanalen. ADVARSEL - Ved skader eller ulykker under arbeidet skal motoren stanses øyeblikkelig og maskinen fjernes fra ste- det for å unngå ere skader. Ved ulykker med personskader eller skader på tred- jepersoner må du umiddelbart praktise- re førstehjelp og henvende deg til lege- vakten for nødvendig behandling.

D) VEDLIKEHOLD OG OPPBEVARING

1) Påse at strømmen er utkoblet og at

støpslet er trukket ut når maskinen er slått av for vedlikehold, kontroll, oppbe- varing eller bytte av et utstyr. Pass på at alle bevegelige deler står i ro. La mas- kinen kjøles ned før vedlikehold, regule- ring, osv.

2) La maskinen kjøles ned før den set-

tes til oppbevaring.

3) Alt vedlikehold, unntatt normal ren-

gjøring, må kun utføres ved et autorisert servicesenter. E) TILLEGGSMERKNADER

2) ADVARSEL: FARE! Fuktighet og

5) Stikkontaktens egenskaper for spen-

1) Gjør følgende hver gang maskinen

skal yttes, løftes, transporteres eller stilles på skrå: - Bruk kraftige arbeidshansker. - Grip fast i maskinen i punkter som gir et sikkert grep. Vær oppmerksom på vekten og vektfordelingen. - Vurder hvor mange personer som må delta i arbeidet ut fra maskinens vekt, og egenskapene til transportmidlet eller stedet hvor maskinen skal plasse- res eller hentes.

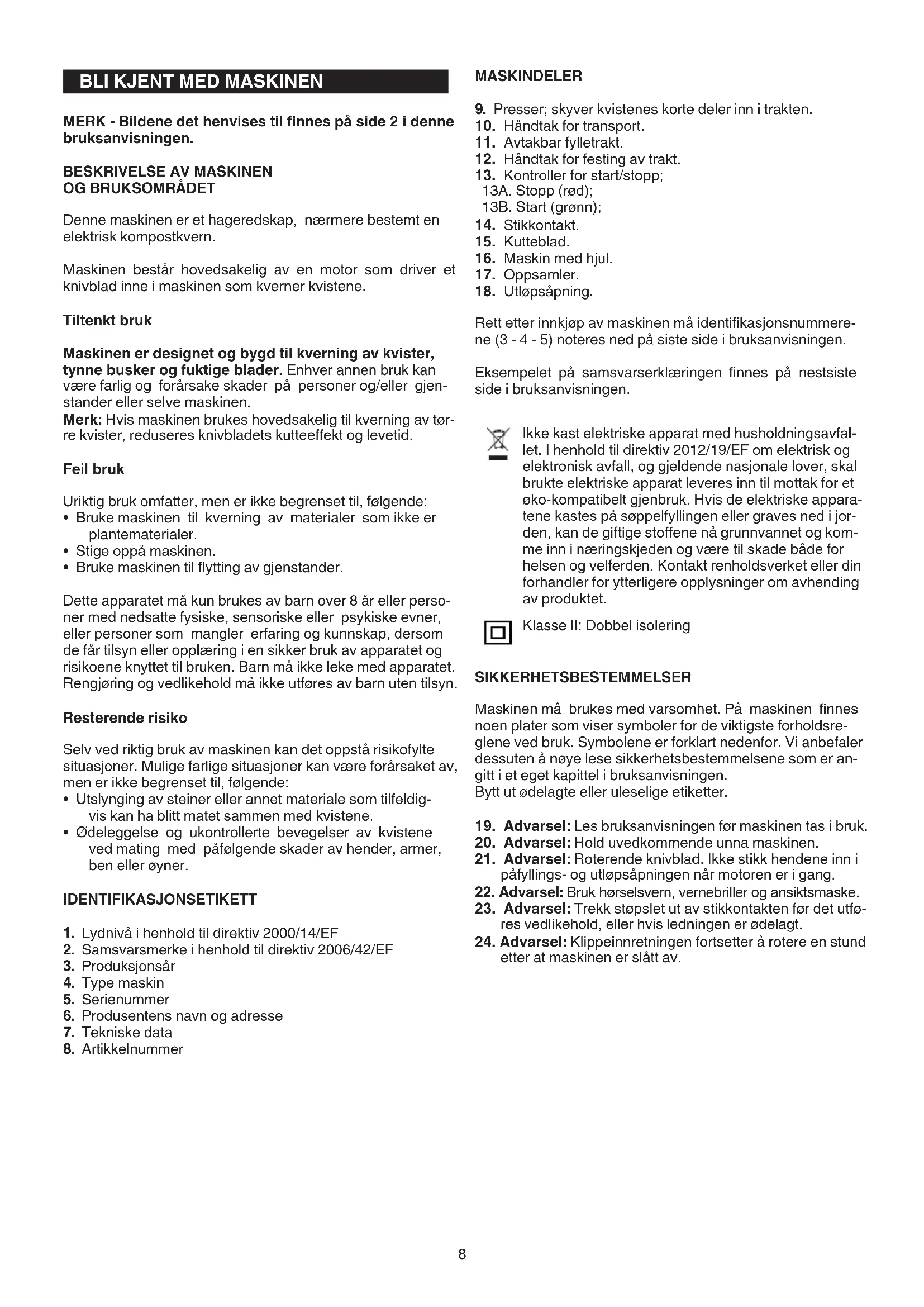

Denne maskinen er et hageredskap, nærmere bestemt en elektrisk kompostkvern. Maskinen består hovedsakelig av en motor som driver et knivblad inne i maskinen som kverner kvistene. Tiltenkt bruk Maskinen er designet og bygd til kverning av kvister, tynne busker og fuktige blader. Enhver annen bruk kan være farlig og forårsake skader på personer og/eller gjen- stander eller selve maskinen. Merk: Hvis maskinen brukes hovedsakelig til kverning av tør- re kvister, reduseres knivbladets kutteeekt og levetid. Feil bruk Uriktig bruk omfatter, men er ikke begrenset til, følgende:

• Bruke maskinen til kverning av materialer som ikke er plantematerialer.

• Stige oppå maskinen.

• Bruke maskinen til ytting av gjenstander. Dette apparatet må kun brukes av barn over 8 år eller perso- ner med nedsatte fysiske, sensoriske eller psykiske evner, eller personer som mangler erfaring og kunnskap, dersom de får tilsyn eller opplæring i en sikker bruk av apparatet og risikoene knyttet til bruken. Barn må ikke leke med apparatet. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn. Resterende risiko Selv ved riktig bruk av maskinen kan det oppstå risikofylte situasjoner. Mulige farlige situasjoner kan være forårsaket av, men er ikke begrenset til, følgende:

• Utslynging av steiner eller annet materiale som tilfeldig- vis kan ha blitt matet sammen med kvistene.

• Ødeleggelse og ukontrollerte bevegelser av kvistene ved mating med påfølgende skader av hender, armer, ben eller øyner. IDENTIFIKASJONSETIKETT

6. Produsentens navn og adresse

Rett etter innkjøp av maskinen må identikasjonsnummere- ne (3 - 4 - 5) noteres ned på siste side i bruksanvisningen. Eksempelet på samsvarserklæringen nnes på nestsiste side i bruksanvisningen. Ikke kast elektriske apparat med husholdningsavfal- let. I henhold til direktiv 2012/19/EF om elektrisk og elektronisk avfall, og gjeldende nasjonale lover, skal brukte elektriske apparat leveres inn til mottak for et øko-kompatibelt gjenbruk. Hvis de elektriske appara- tene kastes på søppelfyllingen eller graves ned i jor- den, kan de giftige stoene nå grunnvannet og kom- me inn i næringskjeden og være til skade både for helsen og velferden. Kontakt renholdsverket eller din forhandler for ytterligere opplysninger om avhending av produktet. Klasse II: Dobbel isolering SIKKERHETSBESTEMMELSER Maskinen må brukes med varsomhet. På maskinen nnes noen plater som viser symboler for de viktigste forholdsre- glene ved bruk. Symbolene er forklart nedenfor. Vi anbefaler dessuten å nøye lese sikkerhetsbestemmelsene som er an- gitt i et eget kapittel i bruksanvisningen. Bytt ut ødelagte eller uleselige etiketter.

21. Advarsel: Roterende knivblad. Ikke stikk hendene inn i

påfyllings- og utløpsåpningen når motoren er i gang.

22. Advarsel: Bruk hørselsvern, vernebriller og ansiktsmaske.

23. Advarsel: Trekk støpslet ut av stikkontakten før det utfø-

etter at maskinen er slått av.

TEKNISKE DATA [61] Matespenning og -frekvens [62] Nominell eekt (P40) * [63] Nominell eekt [64] Tomgangshastighet [65] Knivblader, antall [66] Maks kuttediameter [67] Oppsamler, volum [68] Høyde [69] Bredde [70] Vekt [71] Garantert lydeektnivå [72] Målt lydeektnivå [73] Måleusikkerhet [74] Lydtrykknivå [75] Måleusikkerhet

MERK Maskinen kan leveres med noen monterte deler. ADVARSEL - Utpakkingen og fullføringen av monteringen må utføres på et kraftig og jevnt underlag med god plass til å bevege maskinen og håndtere emballasjen. Bruk alltid egnet verktøy. Emballasjen må kastes i samsvar med gjeldende kommuna- le bestemmelser.

1.1 MONTERING AV MASKINENS BASE

Sett maskinen ned på bakken, løsne skruene (1) på begge sider av maskinen. Sett inn maskinens base (2) som vist på guren, sett inn skruene (1) igjen og stram dem.

1.2 MONTERING AV HJULENE

Monter hjulene (3) med stiften (4) og fjærpinnene (5) i oppgitt rekkefølge. Sett på hjuldekslet (6) og pass på at ikene (7) settes inn i åpningene (8). Etter monteringen plasseres maskinen i vertikal posisjon, slik at den står på bakken med hjulene og basen.

Motoren styres av to knapper: Grønn knapp (9-I ) = Start Rød knapp (10-O) = Stopp Ved strømmangel slås apparatet av. Trykk på den grønne knappen (9) for å slå på motoren igjen.

• Bruk maskinen på et jevnt og kraftig underlag, slik at dine føtter alltid står på samme nivå som hjulene.

• Når maskinen startes, kan det oppstå midlertidige spen- ningsfall. For å unngå eventuelle forstyrrelser med andre apparat som er koblet til strømmen, må apparatet tåle belastningen til maskinen og eventuelt andre tilkoblede apparat.

• Hvis motoren stopper under arbeidet på grunn av over- oppheting, er det nødvendig å vente i ca. 5 minutter før den kan startes på nytt.

3.1 KLARGJØRING AV MASKINEN

Plasser oppsamleren under maskinen med åpningen vendt oppover. Fest oppsamlerens håndtak (1) til de to krokene (2).

3.2 TILKOBLING AV MASKINEN

Fest skjøteledningens (3) stikkontakt til støpslet (4) på maskinen som vist, og sett deretter skjøteledningens støpsel inn i stikkontakten (5).

3.3 STARTE MOTOREN OG BRUKSMÅTER

Trykk på den grønne knappen (1-I) for å starte motoren. Mat materialet som skal kvernes inn gjennom påfyllingsåp- ningen (2) på trakten (3). Ved behov kan materialet skyves fremover med presseren (4). Nyttige anvisninger for kverningen

• Ikke kvern vått materiale.

• Beskjær kvister med for mange forgreininger, og fjern knopper på sidene.

• Ikke kvern kvister som er tykkere enn 4 cm i diameter. Avhengig av type tre og hvor ungt treet er, kan det være nødvendig å dele opp kvistene som skal kvernes.

• Mat alltid små mengder materiale for å unngå å tilstoppe fylletrakten.

• Utløpsåpningen må alltid være fri.

• Kvern hageavfall kun i små mengder, og vekselvis med kvister for å unngå tilstoppinger.

• Ikke kvern matavfall eller annet løst materiale. Viktige anbefalinger

• Ikke mat for lange kvister, fordi disse kan bøye seg helt ukontrollert og forårsake personskader.

3.4 TØMMING AV OPPSAMLEREN

Det kvernede materialet i oppsamleren må ikke nå utløpsåp- ningen. Hvis det skjer, vil materialet som er kvernet tilstoppe utløps- kanalen og returnere gjennom påfyllingsåpningen. Stopp motoren og koble ut strømmen før oppsamleren fjer- nes og tømmes.

1. Stopp motoren og koble ut strømmen.

4. Trekk trakten (2) ut og opp.

5. Rengjør trakten, området rundt knivbladet (3) og de an-

dre nærliggende områdene.

6. Sett inn trakten igjen, og fest den ved å stramme håndta-

Trykk på den røde knappen (4-O) for å stoppe motoren når arbeidet er ferdig. Trekk skjøteledningen (5) FØRST ut av hovedstikkontakten (7) og DERETTER ut av maskinens støpsel (6). Ta ut og tøm oppsamleren.

4. ORDINÆRT VEDLIKEHOLD

VIKTIG Et jevnt og nøye vedlikehold er grunnleggende for å opprettholde maskinens sikkerhetsnivå og ytelser. Oppbevar maskinen på et tørt sted. Koble fra strømmen før rengjøring, kontroll eller vedlikehold. VIKTIG Brukeren skal kun utføre vedlikeholdsarbeidet be- skrevet i bruksanvisningen. Alt annet vedlikehold må utføres ved et autorisert servicesenter.

1. Bruk kraftige arbeidshansker ved rengjøring, vedlikehold

eller innstilling av maskinen.

2. Hver gang etter bruk må oppsamleren tas ut og rengjø-

res for rester i utløpsåpningen.

3. Pass alltid på at luftinntakene er frie for rester.

4. Ikke bruk vannsprut, og unngå å væte motoren og

elektriske deler. Ikke bruk sterke væsker til ren- gjøringen av plastdelene.

5. Aldri prøv å utføre vanskelige reparasjoner. Det som ikke

er beskrevet i bruksanvisningen, må utføres av et auto- risert servicesenter. Ethvert inngrep, unntatt de som er beskrevet i bruksanvisningen, som ikke er utført ved et autorisert servicesenter, fører til bortfall av garantien og hever produsenten for ethvert ansvar.

Miljøvern må være førsteprioritet ved bruk av maskinen, til fordel for samholdet og miljøet der vi bor.

• Unngå å forstyrre nabolaget.

• Når maskinen ikke skal brukes lenger, må den ikke kas- tes i naturen, men leveres inn til et innsamlingssenter i henhold til gjeldende kommunale bestemmelser.

Hva gjør jeg hvis... Årsaken til problemet Korrigerende tiltak

2. Når maskinen startes, utløses den automatiske

Vernet er utløst. Vent i minst 5 minutter før du prøver å starte motoren igjen.

4. Maskinen stopper ofte under

arbeidet eller fungerer ujevnt. Tunge arbeidsforhold. Kvern mykere materiale. Trakten er tilstoppet. - Tøm oppsamleren - Demonter trakten (se avsnitt 3.5). Knivbladet er slitt. Lever maskinen inn til et autori- sert servicesenter for utskifting av knivbladet. Oppsamleren er tilstoppet. Tøm oppsamleren jevnlig og før den fylles helt.

5. Dårlige eller utilfredsstillende ytelser.

Knivbladet er slitt. Lever maskinen inn til et autori- sert servicesenter for utskifting av knivbladet. Kontakt nærmeste servicesenter eller din forhandler ved tvil eller problemer.
