BRUGSANVISNING Bio Master 2200 STIGA

Elektrisk iskværn - BRUGSANVISNING ADVARSEL: læs instruktionsbogen omhyggeligt igennem, før du tager denne maskine i brug.

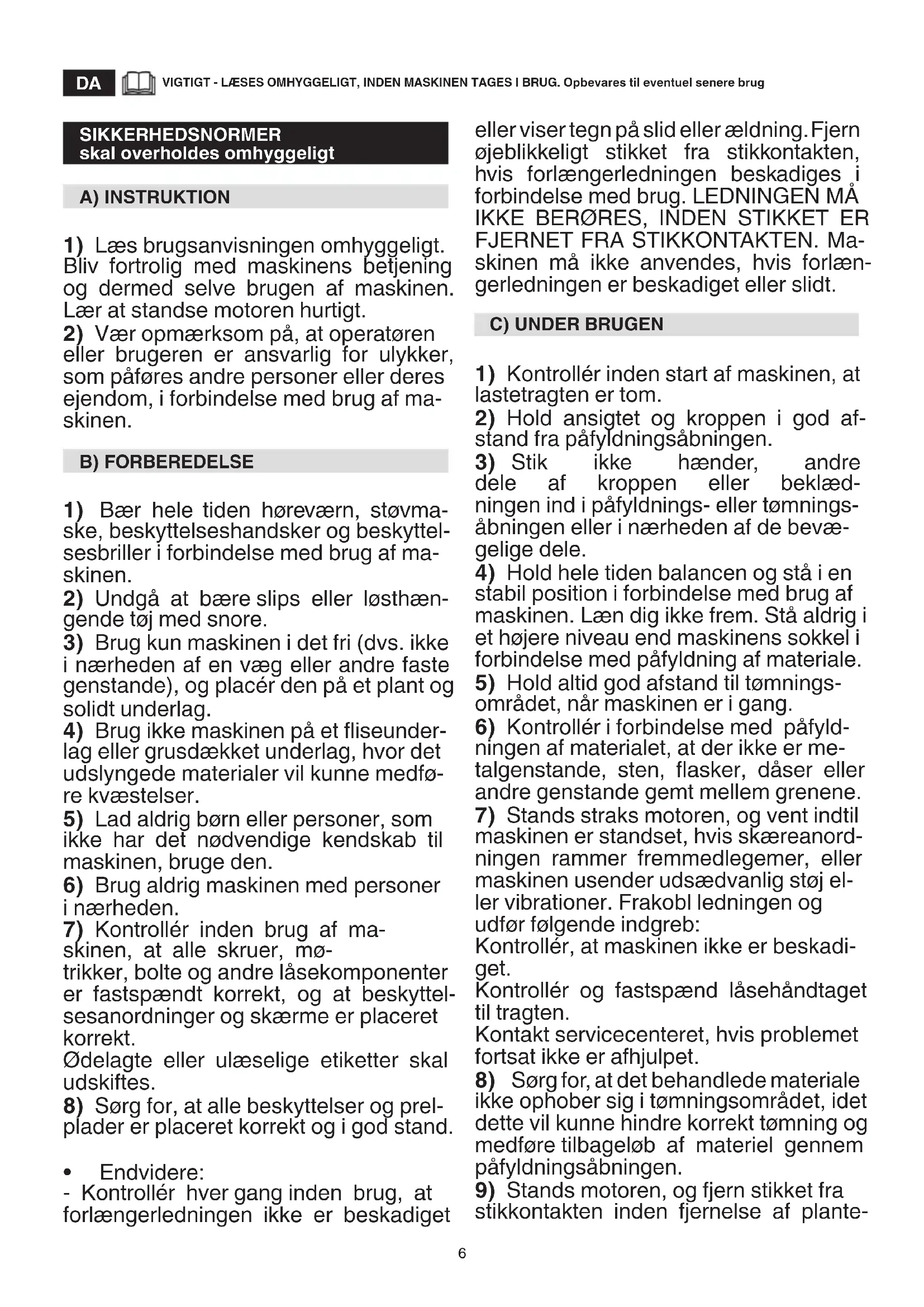

1) Læs brugsanvisningen omhyggeligt.

Bliv fortrolig med maskinens betjening og dermed selve brugen af maskinen. Lær at standse motoren hurtigt.

2) Vær opmærksom på, at operatøren

eller brugeren er ansvarlig for ulykker, som påføres andre personer eller deres ejendom, i forbindelse med brug af ma- skinen. B) FORBEREDELSE

1) Bær hele tiden høreværn, støvma-

ske, beskyttelseshandsker og beskyttel- sesbriller i forbindelse med brug af ma- skinen.

2) Undgå at bære slips eller løsthæn-

gende tøj med snore.

3) Brug kun maskinen i det fri (dvs. ikke

i nærheden af en væg eller andre faste genstande), og placér den på et plant og solidt underlag.

4) Brug ikke maskinen på et iseunder-

lag eller grusdækket underlag, hvor det udslyngede materialer vil kunne medfø- re kvæstelser.

5) Lad aldrig børn eller personer, som

ikke har det nødvendige kendskab til maskinen, bruge den.

7) Kontrollér inden brug af ma-

skinen, at alle skruer, mø- trikker, bolte og andre låsekomponenter er fastspændt korrekt, og at beskyttel- sesanordninger og skærme er placeret korrekt. Ødelagte eller ulæselige etiketter skal udskiftes.

8) Sørg for, at alle beskyttelser og prel-

plader er placeret korrekt og i god stand.

• Endvidere: - Kontrollér hver gang inden brug, at forlængerledningen ikke er beskadiget eller viser tegn på slid eller ældning. Fjern øjeblikkeligt stikket fra stikkontakten, hvis forlængerledningen beskadiges i forbindelse med brug. LEDNINGEN MÅ

IKKE BERØRES, INDEN STIKKET ER

FJERNET FRA STIKKONTAKTEN. Ma- skinen må ikke anvendes, hvis forlæn- gerledningen er beskadiget eller slidt.

2) Hold ansigtet og kroppen i god af-

stand fra påfyldningsåbningen.

3) Stik ikke hænder, andre

dele af kroppen eller beklæd- ningen ind i påfyldnings- eller tømnings- åbningen eller i nærheden af de bevæ- gelige dele.

4) Hold hele tiden balancen og stå i en

stabil position i forbindelse med brug af maskinen. Læn dig ikke frem. Stå aldrig i et højere niveau end maskinens sokkel i forbindelse med påfyldning af materiale.

ningen af materialet, at der ikke er me- talgenstande, sten, asker, dåser eller andre genstande gemt mellem grenene.

7) Stands straks motoren, og vent indtil

maskinen er standset, hvis skæreanord- ningen rammer fremmedlegemer, eller maskinen usender udsædvanlig støj el- ler vibrationer. Frakobl ledningen og udfør følgende indgreb: Kontrollér, at maskinen ikke er beskadi- get. Kontrollér og fastspænd låsehåndtaget til tragten. Kontakt servicecenteret, hvis problemet fortsat ikke er afhjulpet.

8) Sørg for, at det behandlede materiale

ikke ophober sig i tømningsområdet, idet dette vil kunne hindre korrekt tømning og medføre tilbageløb af materiel gennem påfyldningsåbningen.

9) Stands motoren, og fjern stikket fra

stikkontakten inden fjernelse af plante-7 rester fra påfyldningsåbningen og tøm- ningskanalen, hvis maskinen tilstoppes. Husk, at skæreanordningen på maski- ner med motor også aktiveres i forbin- delse med start af maskinen.

stikkontakten, inden arbejdsområdet forlades.

• Endvidere: - Anvend ikke maskinen, hvis afbry- deren er defekt og ikke muliggør korrekt tænding og standsning af maskinen. - Berør ikke forlængerledningen eller stikket med fugtige hænder. - Træd ikke på og bøj ikke forlænger- ledningen. - Stands maskinen, og frakobl el-kab- let: - når maskinen bliver efterladt uden opsyn; - inden afhjælpning af en blokering eller rensning af tømningskanalen; ADVARSEL - Stands straks motoren i tilfælde af brud eller ulykker under ar- bejdet. Yd straks den nødvendige før- stehjælp, hvis ulykken har medført kvæ- stelser. Kontakt sygehus o.l. vedrørende den nødvendige behandling.

stikkontakten, når maskinen standses med henblik på vedligeholdelse, kontrol, opbevaring eller udskiftning af tilbehør. Kontrollér, at alle de bevægelige dele er standset. Lad maskinen afkøle hver gang inden vedligeholdelse, justering osv.

2) Lad maskinen afkøle, inden den

3) Med undtagelse af den normale ren-

gøring må alle de øvrige former for vedli- geholdelse kun udføres af et specialise- ret servicecenter.

et hvilket som helst elektrisk apparat og bygningens strømforsyning skal udføres af en kvaliceret elektriker i henhold til de gældende normer. En forkert forbin- delse kan medføre alvorlige kvæstelser - og i værste fald dødsfald.

2) ADVARSEL: FARE! Fugt og elektrici-

tet er ikke kompatible. - Håndtering og forbindelse af el-kab- lerne skal udføres i tør tilstand. - Et el-kabel eller et stik må aldrig brin- ges i kontakt med et vådt område (vand- pyt eller fugtigt græs). - Forbindelserne mellem kablerne og stikkene skal være vandtætte. Anvend forlængerledninger med godkendte, in- tegrerede og vandtætte stikkontakter, som kan fås på markedet.

3) El-kablernes kvalitet må ikke være

ringere end typen H07RN-F og skal have et min. tværsnit på 1,5 mm2 og en anbefalet maks. længde på 25 m.

4) Apparatet skal forsynes igennem

en fejlstrømsafbryder (RCD - Residual Current Device) med en brydestrøm på maks. 30 mA.

5) Stikkontakten skal have de karakte-

ristika vedrørende spænding, frekvens og styrke, der svarer til oplysningerne på maskinens identikationsskilt.

F) TRANSPORT OG FLYTNING

1) Hver gang maskinen skal sættes i

bevægelse, løftes, transporteres eller skråstilles, skal De: - bære kraftige arbejdshandsker; - tage fat i maskinen på steder, der muliggør et sikkert greb, under hensyn- tagen til vægten og fordeling af denne; - udføre indgrebet i samarbejde med et passende antal personer i forhold til maskinens vægt og transportmidlets egenskaber, samt til egenskaberne på de steder, hvor maskinen skal placeres eller hentes.

2) Under transporten skal maskinen

sikres på passende vis ved hjælp af wirer eller kæder.8

Denne maskine er et redskab til havepleje og navnlig en elektrisk ishugger. Maskinen består hovedsageligt af en motor, der driver en afskærmet kniv i maskinhuset, som sørger for at hugge gre- nene til is. Tilsigtet brug Maskinen er designet og konstrueret til at hugge grene, mindre buske og fugtige blade til is. Enhver anden brug er farlig og kan medføre kvæstelser og/eller materielle ska- der eller skader på maskinen. Bemærk: Skæreeekten og knivens driftslevetid forringes, hvis maskinen fortrinsvis bruges til at hugge tørre grene til is. Uegnet brug Ukorrekt brug er for eksempel følgende (men ikke udeluk- kende):

• anvendelse af maskinen til transport af genstande. Dette apparat må benyttes af børn fra 8 år, personer med fysiske, sansemæssige eller mentale handicaps og perso- ner uden erfaring og/eller kendskab til brugen, hvis dette sker under opsyn, eller såfremt de pågældende personer er blevet instrueret i brugen af apparatet under sikre forhold og har forstået de mulige farer. Børn må ikke lege med appara- tet. Børn må ikke udføre rengørings- og vedligeholdelsesind- greb, medmindre de overvåges. Resterende risici Selv i forbindelse med korrekt anvendelse af maskinen kan der opstå situationer med resterende risici. Mulige fare- situationer kan eksempelvis skyldes (men ikke udelukkende):

• udslyngning af sten eller andre materialer, som ved et uheld kommer ind i maskinen sammen med grenene;

• brud eller ukontrollerede bevægelser af grene i forbin- delse med påfyldningen, hvilket medfører kvæstelse af hænder, arme og ben eller øjenskader. IDENTIFIKATIONSSKILT 1 Lydeektniveau i overensstemmelse med direktiv 2000/14/EØF 2 Overensstemmelsesmærke i henhold til direktiv 2006/42/EF 3 Konstruktionsår 4 Type af maskine 5 Serienummer 6 Fabrikantens navn og adresse 7 Tekniske data 8 Varenummer MASKINENS KOMPONENTER 9 Pude til at presse korte grene ind i tragten 10 Transporthåndtag 11 Lastetragt (kan fjernes) 12 Låsehåndtag til tragt 13 Kontroller for start/standsning 13A. Standsning (rød); 13B. Start (grøn) 14 Stik til strømforsyning 15 Flishuggerkniv 16 Maskinhus med transporthjul 17 Opsamlingspose 18 Tømningsåbning Så snart maskinen er købt, skal identikationsdataene (pkt.

3 - 4 - 5) noteres i de tilsvarende felter på brugsanvis-

ningens sidste side. Eksemplet på overensstemmelseserklæringen ndes på den næstsidste side i denne brugsanvisning. Elektriske apparater må ikke bortskaes sammen med husholdningsaald. Ifølge det Europæiske Direktiv 2012/19/EF angående bortskaelse af elektriske og elektro- niske apparater og dets iværksættelse i henhold til de natio- nale normer, skal elektriske apparater efter endt levetid ind- samles separat med det formål at kunne genanvendes på en miljørigtig måde. Hvis elektriske apparater bortskaes på en losseplads eller efterlades på jorden, kan skadelige stoer sive ned til grundvandet, således at de indgår i fødekæden og skader Deres sundhed og velvære. Yderligere oplysninger angående bortskaelse af dette produkt kan fås hos Deres lokale myndighed for bortskaelse af husholdningsaald el- ler hos Deres forhandler. Klasse II: Dobbelt isolering SIKKERHEDSFORSKRIFTER Maskinen skal anvendes med forsigtighed. På maskinen har vi derfor anbragt nogle etiketter for at minde om de vigtigste forholdsregler under brugen. Etiketternes betydning er for- klaret nedenfor. Desuden anbefaler vi, at De omhyggeligt læ- ser sikkerhedsnormerne, som ndes i det tilsvarende kapitel i denne brugsanvisning. Ødelagte eller ulæselige etiketter skal udskiftes.

19. Advarsel: Læs brugsanvisningen, inden maskinen an-

20. Advarsel: Uvedkommende personer må holde afstand

21. Advarsel: Roterende kniv. Stik aldrig hænderne ind i

påfyldnings- og tømningsåbningen, mens motoren er i gang.

holdelsen udføres, eller hvis el-kablet er beskadiget.

24. Advarsel: Skæreanordningen fortsætter med at rotere i

lidt tid, efter at maskinen er blevet slukket.

• Arbejdsskema med 4 minutter med belastning og 6 minut- ter uden belastning. Konstant funktion er tilladt i forbindelse med brug.

BEMÆRK Sammenhængen mellem henvisningerne i teksten og de tilsvarende gurer (på side 2 .) fås ved hjælp af tallene foran hvert afsnit.

1. AFSLUTNING AF MONTERINGEN

BEMÆRK Maskinen kan leveres med nogle dele, der alle- rede er monteret. ADVARSEL - Udpakningen og afslutningen af monteringen skal udføres på et plant og solidt underlag, hvor der er til- strækkelig plads til at ytte maskinen og emballagen, og altid med anvendelse af egnet værktøj. Emballagen skal bortskaes i overensstemmelse med de lokale gældende normer.

1.1 SAMLING AF MASKINENS SOKKEL

Placér forsigtigt maskinen på jorden, løsn skruerne (1), der forudgående er monteret på begge sider af maskinhuset. Indsæt maskinens sokkel (2), som vist i guren. Montér skru- erne (1) på ny og fastspænd dem.

1.2 MONTERING AF HJUL

Montér hjulene (3) ved hjælp af stiften (4) og stiftklem-merne (5) i den angivne rækkefølge. Montér hjulskærmene (6) ved at stikke klapperne (7) ind i de respektive sæder (8). Placér maskinen lodret efter monteringen, således at den hviler på jorden med hjulene og soklen.

Motoren styres ved hjælp af to knapper: Grøn knap (9-I) = Start Rød knap (10-O) = Standsning Apparatet standser i tilfælde af strømsvigt. Tryk på den grønne knap (9) for at tænde motoren igen.

• Anvend maskinen på et plant og solidt underlag. Sørg for, at Deres fødder er placeret i samme niveau som hjulene.

• Ved opstart af maskinen kan der opstå midlertidige spændingsfald. For at undgå driftsforstyrrelser for andre apparater, der er tilsluttet el-nettet, er det nødvendigt at kontrollere, at det er i stand til at klare belastningen fra maskinen og eventuelle andre apparater, der er sluttet til det samme el-net.

• Hvis motoren standser pga. overophedning under arbej- det, er det nødvendigt at vente ca. 5 minutter, inden den kan genstartes.

3.1 FORBEREDELSE AF MASKINEN

Placér opsamlingsposen under maskinen med åbningen opad, og hægt opsamlingsposens håndtag (1) fast til de to kroge (2).

3.2 TILSLUTNING AF MASKINEN

Stik forlængerledningens stik (3) ind i stikkontakten (4) på maskinen som vist, og slut herefter forlængerledningens stik til stikkontakten (5).

3.3 START AF MOTOREN OG ANVENDELSESMÅDER

Tryk på den grønne knap (1-I) for at starte motoren. Stik materialet, som skal hugges til is, ind gennem påfyld- ningsåbningen (2) på tragten (3). Påfyldningen af materialet kan eventuelt forenkles ved at an- vende puden (4). Nyttige oplysninger om ishugning

• Vådt materiale må ikke hugges til is.

• Styn grene med mange kviste, og fjern eventuelle side- skud.

• Grene med en diameter på mere end 4 cm må ikke hug- ges til is. Afhængigt af træets type og friskhed kan det være nødvendigt at reducere grenenes maks. diameter.

• Påfyld altid små mængder materiale ad gangen for at undgå tilstopning af lastetragten.

• Tømningsåbningen skal altid være fri.

• Hug kun haveaald i små mængder til is, og gør det skiftevist med grene for at undgå tilstopninger.

• Husholdningsrester eller andre materialer med en ikke fast konsistens må ikke hugges til is.

• Vigtige anbefalinger

• Overskrid ikke længden på grenene, som skal hugges til is. Herved undgås, at de kan medføre kvæstelser, når de bøjer.

3.4 TØMNING AF OPSAMLINGSPOSE

Det ishuggede materiale i opsamlingsposen må ikke nå tømningsåbningen. Hvis dette sker, tilstopper det materialet, som allerede er hugget til is, tømningskanalen med tilbageløb gennem på- fyldningsåbningen. Stands motoren, og kobl maskinen fra el-nettet inden fjernel- se og tømning af opsamlingsposen.10

3.5 FASTKLEMNING AF MATERIALE

Gør følgende i tilfælde af fastklemning af materialet, som skal hugges til is:

3. Løsn låsehåndtaget (1) til tragten.

4. Fjern tragten (2) ved at trække den opad.

5. Rengør tragten, området (3) omkring kniven til ishug-

ning og de omkringliggende områder.

6. Placér tragten på ny, og fastgør den ved at fastspænde

låsehåndtaget (1) på ny.

3.6 AFSLUTNING AF ARBEJDET

Stands motoren efter afslutning af arbejdet ved at trykke på den røde knap (4-O). Frakobl forlængerledningen (5) FØRST fra hovedstikkontak- ten (7) og DEREFTER fra stikkontakten på maskinen (6). Fjern og tøm opsamlingsposen.

4. ALMINDELIG VEDLIGEHOLDELSE

VIGTIGT En regelmæssig og nøje vedligeholdelse er absolut nødvendig for at opretholde maskinens oprindelige sikker- hedsniveau og ydelse. Maskinen skal opbevares på et tørt sted. Kobl maskinen fra el-nettet inden rengøring, kontrol eller ved- ligeholdelse. VIGTIGT Brugeren må kun udføre de indgreb, der er beskre- vet i denne brugsanvisning. Alle øvrige indgreb skal udføres af det autoriserede servicecenter.

1. Bær kraftige arbejdshandsker, inden en hvilken som

helst type rengøring, vedligeholdelse eller indstilling på- begyndes på maskinen.

2. Fjern opsamlingsposen hver gang efter brug, og fjern

eventuelle planterester for tømningsåbningen.

3. Kontrollér altid, at der ikke er rester i luftindtagene.

4. Brug ikke vandstråler, og undgå at gøre motoren og de

elektriske dele våde. Brug ikke kraftige rengøringsmidler til rengøring af plastdelene.

5. Forsøg aldrig at udføre omfattende reparationer. Alle de

indgreb, som ikke er beskrevet i denne brugsanvisning, skal udføres af et autoriseret servicecenter. Ethvert ind- greb med undtagelse af de indgreb, der er beskrevet i denne brugsanvisning, som ikke er udført af et autorise- ret servicecenter medfører bortfald af garantien og frita- ger producenten for enhver form for ansvar.

Miljøbeskyttelsen er et relevant aspekt, som bør have høj pri- oritet under anvendelse af maskinen - dette vil gavne både vores fællesskab med andre mennesker og det miljø, vi lever i.

• Undgå at virke forstyrrende for nabolaget.

• Overhold nøje de lokale bestemmelser hvad angår bort- skaelse af restmaterialet.

• Overhold nøje de lokale bestemmelser hvad angår bort- skaelse af emballage, slidte dele og enhver del, som kan påvirke miljøet. Disse typer aald må ikke bortskaf- fes sammen med husholdningsaaldet men skal i stedet holdes adskilt og aeveres til genbrugsstationer.

• Efterlad ikke maskinen i miljøet, når den skrottes, men henvend Dem i stedet til en genbrugsstation i henhold til de gældende lokale bestemmelser.

Hvad skal gøres hvis ... Årsag til problemet Afhjælpning

1. Maskinen fungerer ikke.

Maskinen får ikke strøm. Kontrollér den elektriske forbin- delse.

2. Den automatiske hovedafbryder udløses, når maskinen

tændes. Amperestyrken i linjen, som forsyner stikkontakten, er ikke tilstrækkelig. Slut maskinen til en stikkontakt med en forsyningslinje, som kan levere den nødvendige strøm. Andre elektriske apparater er i funktion. Slut ikke andre apparater samti- digt til samme forsyningslinje.

3. Maskinen standser under arbejdet.

Beskyttelsen er udløst. Vent min. 5 minutter, og start derefter motoren på ny.

4. Maskinen standser hyppigt under

arbejdet eller fungerer uregelmæssigt. Vanskelige arbejdsforhold. Hug blødere materiale til flis. Tragten er tilstoppet. - Tøm opsamlingsposen. - Fjern tragten (se afsnit 3.5). Kniven er slidt. Indlevér maskinen ved et autori- seret servicecenter med henblik på udskiftning af kniven. Opsamlingsposen er tilstoppet. Tøm posen regelmæssigt, inden den fyldes for meget.

5. Dårlig eller utilfredsstillende ydelse.

Kniven er slidt. Indlevér maskinen ved et autori- seret servicecenter med henblik på udskiftning af kniven. I tilfælde af tvivl eller problemer er De altid velkommen til at kontakte Deres nærmeste servicecenter eller Deres forhand- ler.

12) Ikke hell maskinen mens motoren er

MERK - Bildene det henvises til nnes på side 2 i denne bruksanvisningen.

16. Maskin med hjul.

res vedlikehold, eller hvis ledningen er ødelagt.

1. Maskinen fungerer ikke.

3. Er i overensstemmelse med specifikationerne ifølge

direktiverne: e) Certificeringsorgan:

4. Henvisning til harmoniserede standarder
