GEBRUIKSAANWIJZING Bio Master 2200 STIGA

Eletrische tuinhakselaar - GEBRUIKERSHANDLEIDING LET OP: vooraleer de machine te gebruiken, dient men deze handleiding aandachtig te lezen.

NEDERLANDS - Vertaling van de oorspronkelijke gebruiksaanwijzing

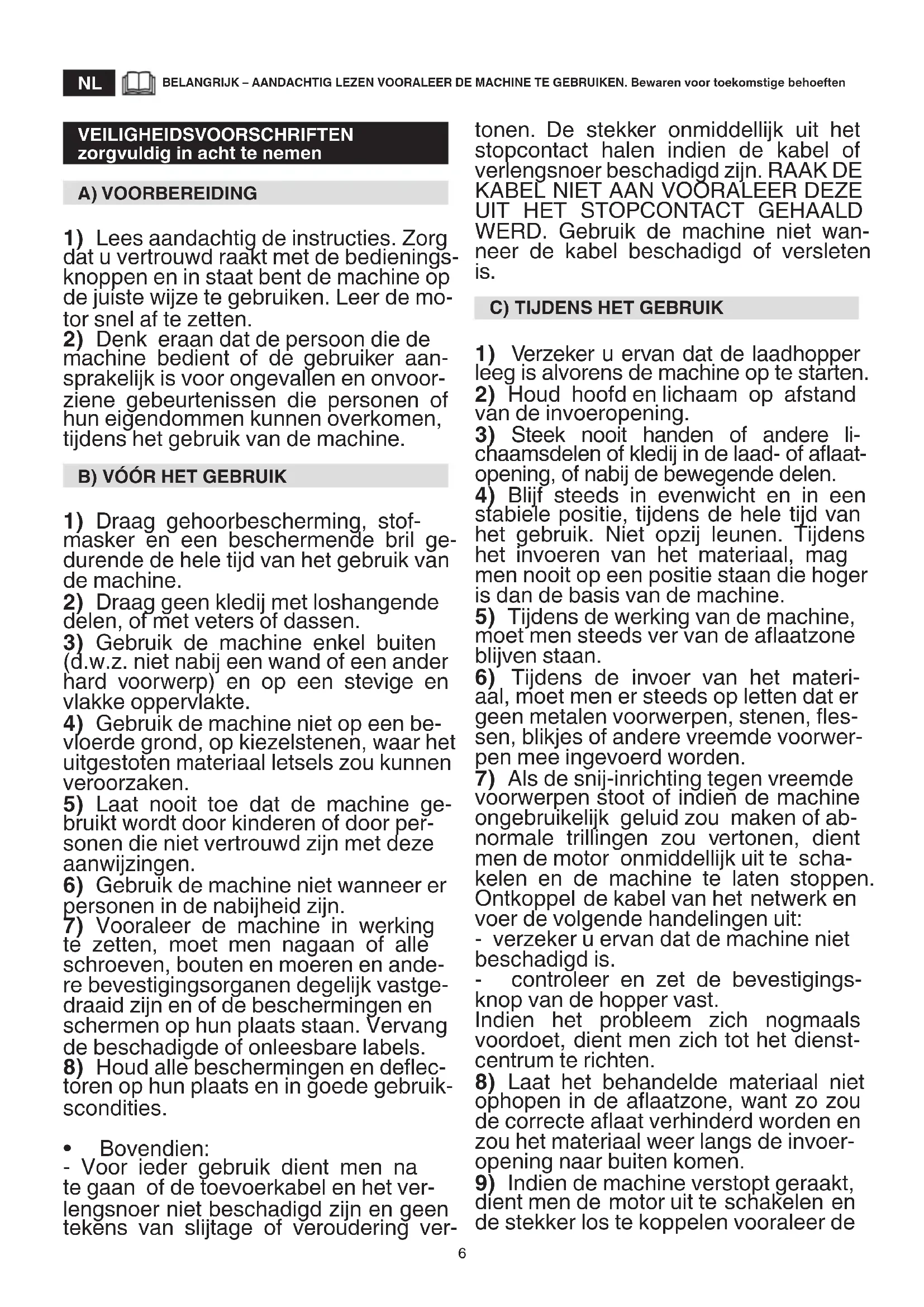

BELANGRIJK – AANDACHTIG LEZEN VOORALEER DE MACHINE TE GEBRUIKEN. Bewaren voor toekomstige behoeften VEILIGHEIDSVOORSCHRIFTEN zorgvuldig in acht te nemen A) VOORBEREIDING

1) Lees aandachtig de instructies. Zorg

dat u vertrouwd raakt met de bedienings- knoppen en in staat bent de machine op de juiste wijze te gebruiken. Leer de mo- tor snel af te zetten.

2) Denk eraan dat de persoon die de

machine bedient of de gebruiker aan- sprakelijk is voor ongevallen en onvoor- ziene gebeurtenissen die personen of hun eigendommen kunnen overkomen, tijdens het gebruik van de machine.

1) Draag gehoorbescherming, stof-

masker en een beschermende bril ge- durende de hele tijd van het gebruik van de machine.

2) Draag geen kledij met loshangende

delen, of met veters of dassen.

3) Gebruik de machine enkel buiten

(d.w.z. niet nabij een wand of een ander hard voorwerp) en op een stevige en vlakke oppervlakte.

4) Gebruik de machine niet op een be-

vloerde grond, op kiezelstenen, waar het uitgestoten materiaal letsels zou kunnen veroorzaken.

5) Laat nooit toe dat de machine ge-

bruikt wordt door kinderen of door per- sonen die niet vertrouwd zijn met deze aanwijzingen.

6) Gebruik de machine niet wanneer er

personen in de nabijheid zijn.

7) Vooraleer de machine in werking

te zetten, moet men nagaan of alle schroeven, bouten en moeren en ande- re bevestigingsorganen degelijk vastge- draaid zijn en of de beschermingen en schermen op hun plaats staan. Vervang de beschadigde of onleesbare labels.

8) Houd alle beschermingen en deec-

toren op hun plaats en in goede gebruik- scondities.

• Bovendien: - Voor ieder gebruik dient men na te gaan of de toevoerkabel en het ver- lengsnoer niet beschadigd zijn en geen tekens van slijtage of veroudering ver- tonen. De stekker onmiddellijk uit het stopcontact halen indien de kabel of verlengsnoer beschadigd zijn. RAAK DE

WERD. Gebruik de machine niet wan- neer de kabel beschadigd of versleten is.

C) TIJDENS HET GEBRUIK

1) Verzeker u ervan dat de laadhopper

leeg is alvorens de machine op te starten.

2) Houd hoofd en lichaam op afstand

van de invoeropening.

3) Steek nooit handen of andere li-

chaamsdelen of kledij in de laad- of aaat- opening, of nabij de bewegende delen.

4) Blijf steeds in evenwicht en in een

stabiele positie, tijdens de hele tijd van het gebruik. Niet opzij leunen. Tijdens het invoeren van het materiaal, mag men nooit op een positie staan die hoger is dan de basis van de machine.

5) Tijdens de werking van de machine,

moet men steeds ver van de aaatzone blijven staan.

6) Tijdens de invoer van het materi-

aal, moet men er steeds op letten dat er geen metalen voorwerpen, stenen, es- sen, blikjes of andere vreemde voorwer- pen mee ingevoerd worden.

7) Als de snij-inrichting tegen vreemde

voorwerpen stoot of indien de machine ongebruikelijk geluid zou maken of ab- normale trillingen zou vertonen, dient men de motor onmiddellijk uit te scha- kelen en de machine te laten stoppen. Ontkoppel de kabel van het netwerk en voer de volgende handelingen uit: - verzeker u ervan dat de machine niet beschadigd is. - controleer en zet de bevestigings- knop van de hopper vast. Indien het probleem zich nogmaals voordoet, dient men zich tot het dienst- centrum te richten.

8) Laat het behandelde materiaal niet

ophopen in de aaatzone, want zo zou de correcte aaat verhinderd worden en zou het materiaal weer langs de invoer- opening naar buiten komen.

9) Indien de machine verstopt geraakt,

dient men de motor uit te schakelen en de stekker los te koppelen vooraleer de7 afval uit de invoeropening en uit het af- laatkanaal te verwijderen. Onthoud dat bij het opstarten van de machines met motor, ook de snij-inrichting in werking treedt.

10) Vervoer de machine nooit wanneer

de motor aangeschakeld is.

11) Zet de motor uit en ontkoppel de

stekker alvorens de werkzone te verla- ten.

12) Kantel de machine nooit wanneer de

motor aangeschakeld is.

• Bovendien: - Gebruik de machine niet indien de schakelaar defect is en niet in staat is de machine regelmatig aan- en uit te scha- kelen. - Raak het verlengsnoer en de stekker nooit aan met natte handen. - Stap niet op het verlengsnoer en trek er niet aan. - Schakel de machine uit en koppel de toevoerkabel los. - telkens wanneer u de machine on- beheerd achterlaat; - vóór het verhelpen van blokkerin- gen of het vrijmaken van het windka- naal; LET OP - In geval van breuken of onge- vallen tijdens het werk, dient men de mo- tor onmiddellijk stil te zetten; in geval van ongevallen met persoonlijke letsels of letsels aan derden, dient men onmiddel- lijk de meest geschikte eerste-hulp-pro- cedures te volgen voor de situatie en zich tot een gezondheidsstructuur te richten voor de nodige zorgen.

D) ONDERHOUD EN OPSLAG

1) Wanneer de machine uitgeschakeld

wordt voor onderhoud, controle, opslag of voor het vervangen van een toebeho- ren, dient men zich ervan te verzekeren dat de stekker losgekoppeld is van het stopcontact. Verzeker u ervan dat alle bewegende delen stil staan. Laat de machine afkoelen alvorens eender wel- ke ingreep uit te voeren voor onderhoud, afstelling, enz.

2) Laat de machine afkoelen vooraleer

gen alle andere onderhoudshande- lingen enkel bij een gespecialiseerd dienstcentrum uitgevoerd worden.

E) BIJKOMENDE VOORSCHRIFTEN

1) De blijvende aansluiting van om het

even welk elektrisch apparaat op het elektriciteitsnet van het gebouw moet uitgevoerd worden door een gekwali- ceerd elektricien, conform de geldende wetgeving. Een niet correct uitgevoer- de aansluiting kan ernstige persoonlijke letsels veroorzaken en zelfs de dood tot gevolg hebben.

2) LET OP: GEVAAR! Vocht en elektri-

citeit gaan niet samen: - de elektrische kabels worden altijd in droge omstandigheden gehanteerd en aangesloten; - breng een elektrisch stopcontact of kabel nooit in contact met een natte zone (plas of vochtig gras); - de aansluitingen tussen de kabels en de contacten moeten altijd van het waterdichte type zijn. Gebruik verlengsnoeren met volle- dige waterdichte en gehomologeerde stek- kers, die verkrijgbaar zijn in de handel.

3) De toevoerkabels moeten van goe-

de kwaliteit zijn, m.a.w. niet minder dan het type H07RN-F met een minimale doorsnede van 1.5 mm2 en een maxi- maal aanbevolen lengte van 25 m.

4) Voed het apparaat met een dieren-

tiaalschakelaar (RCD – Residual Current Device) met een ontkoppelingsstroom van maximum 30 mA.

5) De stekker voor de elektrische toe-

voer moet qua spanning, frequentie en vermogen overeenstemmen met wat aangegeven is op het label van de ma- chine.

plaatst, geheven, vervoerd of overge- held moet worden, is het noodzakelijk: - stevige werkhandschoenen te dragen; - neem de machine vast op punten waar u een stevige grip hebt, rekening houdend met het gewicht en de sprei- ding van het gewicht; - doe een beroep op een toereikend aantal personen die het gewicht van de machine kunnen heen, volgens de kenmerken van het transportmiddel of de plaats waar de machine opgenomen of opgesteld moet worden.

2) Bevestig de machine tijdens het ver-

voer goed met touwen of kettingen.8

LEER DE MACHINE KENNEN

OPMERKING - De afbeeldingen die overeenstemmen met de aanwijzingen bevinden zich op pag. 2 van deze handleiding.

BESCHRIJVING VAN DE MACHINE

EN GEBRUIKSGEBIED Deze machine is een tuingereedschap en met name een elektrische tuinhakselaar. De machine bestaat hoofdzakelijk uit een motor, die een mes aanschakelt binnenin de huizing van de machine, dat de tak- ken klein hakselt. Voorzien gebruik De machine is ontworpen en bestemd voor het klein- hakselen van takken en dunne struiken en vochtige bladeren. Eender welk ander gebruik kan gevaarlijk zijn en schade berokkenen aan personen en/of zaken of aan de ma- chine zelf. Nota: het gebruik van de machine om hoofdzakelijk droge takken te hakselen, reduceert het snij-eect en de levens- duur van het mes. Onjuist gebruik De volgende situaties behoren tot het ongeschikt gebruik (bijvoorbeeld, maar niet uitsluitend):

• de machine gebruiken voor het hakken van niet plantaar- dige materialen;

• op de machine klimmen;

• de machine gebruiken om voorwerpen te verplaatsen; Dit toestel kan gebruikt worden door kinderen met een mi- nimale leeftijd van 8 jaar en door personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens of zonder ervaring en kennis, indien ze onder toezicht staan of opge- leid werden in verband met het veilig gebruik van het toestel en indien ze de gevaren die erbij betrokken zijn, begrijpen. De kinderen mogen niet met het toestel spelen. De reiniging en het gewoon onderhoud mogen niet uitgevoerd worden door kinderen zonder toezicht. Restrisico Ook bij een correct gebruik van de machine, kunnen er zich situaties met restrisico’s voordoen. Mogelijke gevaarsituaties kunnen veroorzaakt worden (bijvoorbeeld, maar niet uitslui- tend), door:

• het uitstoten van stenen of andere materialen die onge- wild samen met de takken in de machine terecht kwamen;

• breuk en ongecontroleerde bewegingen van de takken tijdens het invoeren, met letsels aan de ledematen of aan de ogen; IDENTIFICATIELABEL

1. Niveau van de geluidssterkte volgens richtlijn 2000/14/EG

2. Conformiteitsmerk volgens de richtlijn 2006/42/EG

6. Naam en adres van de fabrikant

10. Handgreep voor de verplaatsing;

11. Laadhopper, verwijderbaar;

12. Knop voor bevestiging hopper;

14. Stopcontact voor elektrische toevoer;

16. Machinehuizing met wielen voor de verplaatsing;

Onmiddellijk na de aankoop van de machine, worden de identicatienummers (3 - 4 - 5) in de hiertoe bestemde ruimten op de laatste pagina van de handleiding genoteerd. Het voorbeeld van de verklaring van overeenstemming be- vindt zich op de voorlaatste pagina van deze handleiding. Gooi elektrische apparatuur niet bij het gewoon huishoudelijk afval. Volgens de Europese Richtlijn 2012/19/EG inzake elektrisch en elektronisch afval en de toepassing ervan overeenkomstig de nati- onale wetgeving, moet de afgedankte elektrische apparatuur apart ingezameld worden voor eco-com- patibele recyclagedoeleinden. Indien de elektrische apparatuur afgedankt wordt op een afvalpark of in de ondergrond, kunnen de schadelijke stoen de waterlaag bereiken en in de voedingsketen terecht komen, met nadelige gevolgen voor uw gezondheid en welzijn. Voor meer informatie over de afdanking van dit product, contacteer de instantie die bevoegd is voor de verwerking van het huishoudelijk afval of raadpleeg uw Verkoper. Klasse II: Dubbele isolatie VEILIGHEIDSVOORSCHRIFTEN Uw machine dient met voorzichtigheid te worden gebruikt. Daarom zijn er op de machine pictogrammen aangebracht die u aan de belangrijkste veiligheidsvoorschriften herinne- ren. Hun betekenis is hieronder weergegeven. Verder wordt u aanbevolen de veiligheidsvoorschriften in het speciale hoofdstuk daarover in dit boekje zorgvuldig door te lezen. Vervang de beschadigde of onleesbare stickers.

20. Let op: Houd personen die niet bij de bediening van de

machine betrokken zijn, op afstand.

21. Let op: Draaiend mes. Steek de handen niet in de laad-

en aaatopening wanneer de motor in werking is.

22. Let op: Gebruik een gehoorbescherming en bril en

draag een stofmasker.

23. Let op: Haal de stekker uit het stopcontact vooraleer

het onderhoud aan te vangen of wanneer de kabel be- schadigd is.

24. Let op: De snij-inrichting blijft nog even draaien nadat de

machine uitgeschakeld werd.

• Werkproel met 4 minuten met lading en 6 minuten zonder lading. De voortdurende werking is toegestaan bij het eectief ge- bruik. GEBRUIKSNORMEN OPMERKING - De overeenstemming tussen de verwijzin- gen in de tekst en de daarbij horende afbeeldingen (op pa- gina 2 en daaropvolgende) wordt gegeven door het nummer dat elk paragraaf voorafgaat.

1. VERVOLLEDIG DE MONTAGE

OPMERKING De machine kan mogelijk geleverd worden met sommige onderdelen reeds gemonteerd. LET OP – De machine moet op een vlakke en stevige onder- grond uitgepakt en gemonteerd worden, met voldoende be- wegingsruimte voor de machine en de verpakking, en steeds met gebruik van geschikte werktuigen. De verpakking moet volgens de plaatselijk geldende bepa- lingen worden afgevoerd.

1.1 MONTAGE VAN DE BASIS VAN DE MACHINE

Plaats de machine op de grond, draai de schroeven (1) los die aan beide kanten van de behuizing van de machine voor- zien zijn, plaats de basis van de machine (2) zoals aangege- ven op de afbeelding, hermonteer de schroeven (1) en draai ze vast.

Monteer de wielen (3), met de spil (4), en de splitpennen (5) in de aangegeven volgorde. Open de wieldoppen (6) door de lipjes (7) in hun huizing te steken (8). Plaat de machine, na de montage, verticaal, zodat ze met de wielen en de basis op de grond steunt.

De motor wordt door twee toetsen bediend: Groene toets (9 -I ) = Start Rode toets (10-O) = Stop Bij afwezigheid van stroom, valt het toestel uit. Om de motor weer aan te schakelen, moet men opnieuw op de groene toets (9) drukken.

• Gebruik de machine op een vlakke en stevige op- pervlakte, en houd uw voeten op hetzelfde niveau als de wielen.

• Wanneer de machine opgestart wordt, kunnen er zich tijdelijke spanningsdalingen voordoen. Om eventuele storingen te vermijden aan andere toestellen die aan het toevoernet verbonden zijn, dient men zich ervan te verzekeren dat dit geschikt is voor de belasting van de machine en van eventuele andere toestellen die aan het- zelfde net verbonden zijn.

• Indien de motor tijdens het werk stopt wegens overver- hitting, moet men 5 minuten wachten vooraleer deze weer op te starten.

3.1 VOORBEREIDING VAN DE MACHINE

Plaats de opvangzak onder de machine met de opening naar boven gericht, bevestig de handvaten (1) van de opvangzak aan de twee haken (2).

3.2 MONTAGE VAN DE MACHINE

Steek de stekker van het verlengsnoer (3) in de contactstop (4) van de machine zoals aangegeven is, en verbind vervol- gens de contactstop van het verlengsnoer aan de contact- doos (5).

3.3 OPSTARTEN VAN DE MOTOR EN GEBRUIKSWIJZEN

Druk op de groene toets (1-1) om de motor te starten. Plaats het materiaal dat gehakseld moet worden door de in- voeropening (2) in de hopper (3). In geval van nood, kan de voortbeweging van het materiaal vergemakkelijkt worden door de speciale stamper (4). Nuttige aanwijzingen voor het hakselen

• Haksel geen vochtig materiaal.

• Snoei de takken met teveel vertakkingen en verwijder zijdelingse scheuten.

• Haksel nooit takken met een doorsnede van meer dan 4 cm; al naargelang het type en de versheid van het hout, kan het nodig zijn de doorsnede van de te bewerken tak- ken nog kleiner te maken.

• Steek steeds kleine hoeveelheden materialen in, om de laadhopper niet te blokkeren.

• De aaatopening moet steeds vrij zijn.

• Haksel de tuinafval enkel in kleine hoeveelheden; wissel af met takken om verklemmingen te voorkomen.

• Haksel geen keukenafval of ander materiaal met een niet vaste consistentie. Belangrijke aanbevelingen

• Steek geen overdreven lange takken in de machine om te vermijden dat deze, wanneer ze op ongecontroleerde manier gaan schommelen, letsels zouden kunnen ver- oorzaken.

3.4 LEDIGING VAN DE OPVANGZAK

Het gehakseld materiaal in de opvanghouder mag niet aan de aaatopening komen. Indien dit gebeurt, zou het reeds gehakseld materiaal het aaatkanaal verstoppen en zou dit weer door de invoerope- ning naar buiten komen. Vooraleer de houder te verwijderen en te ledigen, dient men de motor stop te zetten en de elektrische toevoer uit te scha- kelen.10

3.5 VERKLEMMING VAN HET MATERIAAL

In geval van verklemming van het te hakselen materiaal:

1. Stop de motor en ontkoppel de elektrische toevoer;

2. Draag beschermende handschoenen;

3. Schroef de knop (1) voor bevestiging van de hopper los;

4. Verwijder de hopper (2); trek deze naar boven;

5. Reinig de hopper en de zone (3) van het hakselmes en

6. Plaats de hopper weer op zijn plaats en bevestig hem

Stop de motor na het werken, door op de rode toets (4-O) te drukken. Koppel het verlengsnoer (5) los ALVORENS het algemene stopcontact (7) los te koppelen en NA het loskoppelen van de contactstop van de machine (6). Verwijder en ledig de opvangzak.

BELANGRIJK Een regelmatig en zorgzaam onderhoud is onontbeerlijk om de veiligheid en originele performances van de machine mettertijd te behouden. Bewaar de grasmaaier op een droge plaats. Koppel de machine los van het elektrisch net alvorens een- der welke ingreep voor reiniging, controle of onderhoud uit te voeren. BELANGIJK De gebruiker mag enkel de in deze handlei- ding beschreven ingrepen uitvoeren, alle andere ingrepen moeten uitgevoerd worden door het geautoriseerd dienst- centrum.

1. Draag robuuste werkhandschoenen bij alle ingrepen

voor reiniging, onderhoud of afstelling van de machine.

2. Verwijder de opvangbak na ieder gebruik en reinig deze

van de afvalresten die in de aaatopening gebleven zijn.

3. Verzeker u er steeds van dat de luchtgaten vrij zijn van afval.

4. Gebruik geen waterstralen en vermijd de motor en de elek-

trische onderdelen nat te maken. Gebruik geen agressieve vloeistoen voor de reiniging van de plastic delen.

5. Tracht nooit moeilijke herstellingen uit te voeren, al wat

niet in deze handleiding beschreven is, mag enkel door een geautoriseerd dienstcentrum uitgevoerd worden. Eender welke ingreep die niet in deze handleiding be- schreven is, en die niet door een geautoriseerd dienst- centrum uitgevoerd wordt, leidt tot het vervallen van de Garantie en van alle aansprakelijkheid van de Fabrikant.

5. BESCHERMING VAN DE OMGEVING

De milieubescherming moet een belangrijk en prioritair as- pect vormen voor het gebruik van de machine, ten gunste van de civiele samenleving en de omgeving waarin we leven.

• Wees geen storend element voor uw buren.

• Volg nauwkeurig de lokale normen op voor de afdanking van de snijafval.

• Volg nauwgezet de plaatselijke normen voor het ver- werken van de verpakking, batterijen, versleten delen of eender welk element met een sterke invloed op het milieu; dit afval mag niet met de huisafval weggeworpen worden, maar moet gescheiden worden en aan speciale verzamelcentra toevertrouwd worden, die de recyclage van de materialen zullen verzorgen.

• Bij het buiten bedrijf stellen van de machine, mag deze nooit in het milieu achtergelaten worden maar moet ze naar een opvangcentrum gebracht worden, volgens de geldende plaatselijke normen.

Wat te doen bij … Oorsprong van het probleem Correctieve actie

1. De machine werkt niet

Er komt geen stroom aan de machine Controleer de elektrische aansluiting

2. Door de machine aan te schakelen, wordt de algemene auto-

matische toevoerschakelaar ingeschakeld. Het vermogen (in ampère) van de lijn die de stroomstekker voedt, is niet voldoende. Verbind de machine aan een stopcontact met een toevoerlijn met een voldoende stroom- sterkte Er staan andere elektrische apparaten aan Sluit geen andere apparaten tegelijkertijd op dezelfde stroomlijn aan

3. De motor valt stil tijdens het gebruik

Tussenkomst van de bescher- ming: Wacht minstens 5 minuten alvo- rens de motor weer op te starten.

4. De machine valt vaak stil tijdens

het werk of werkt onregelmatig Zware werkcondities Haksel zachter materiaal Verklemming in de hopper - Ledig de opvangzak - Demonteer de hopper (zie paragraaf 3.5) Het snoeimes is versleten. Breng de machine naar het geautoriseerd dienstcentrum voor de vervanging van het mes. Verstopping van de opvangzak. Ledig de zak regelmatig voor deze volledig vol geraakt.

5. Slechte of ontoereikende prestaties

Het snoeimes is versleten. Breng de machine naar het geautoriseerd dienstcentrum voor de vervanging van het mes. In geval van eender welke twijfel of probleem, raadpleeg de meest nabije Klantendienst of uw Verkoper.

n) Zur Verfassung der technischen Unterlagen befugte Person: o) Ort und Datum NL ( Vertaling van de oorspronkelijke gebruiksaanwijzing) EG-verklaring van overeenstemming (Richtlijn Machines 2006/42/CE, Bijlage II, deel A)

2. Verklaart onder zijn eigen verantwoordelijkheid dat de

machine: tuinversnipperaar, takken / struiken hakselen a) Type / Basismodel c) Serienummer d) Motor: : elektrisch

3. Voldoet aan de specificaties van de richtlijnen:

e) Certificatie-instituut:

4. Verwijzing naar de Geharmoniseerde normen

g) Gemeten niveau van geluidsvermogen h) Gegarandeerd niveau van geluidsvermogen

i) Geïnstalleerd vermogen

n) Bevoegd persoon voor het opstellen van het Technisch Dossier o) Plaats en Datum ES (Traducción del Manual Original) Declaración de Conformidad CE (Directiva Máquinas 2006/42/CE, Anexo II, parte A)
