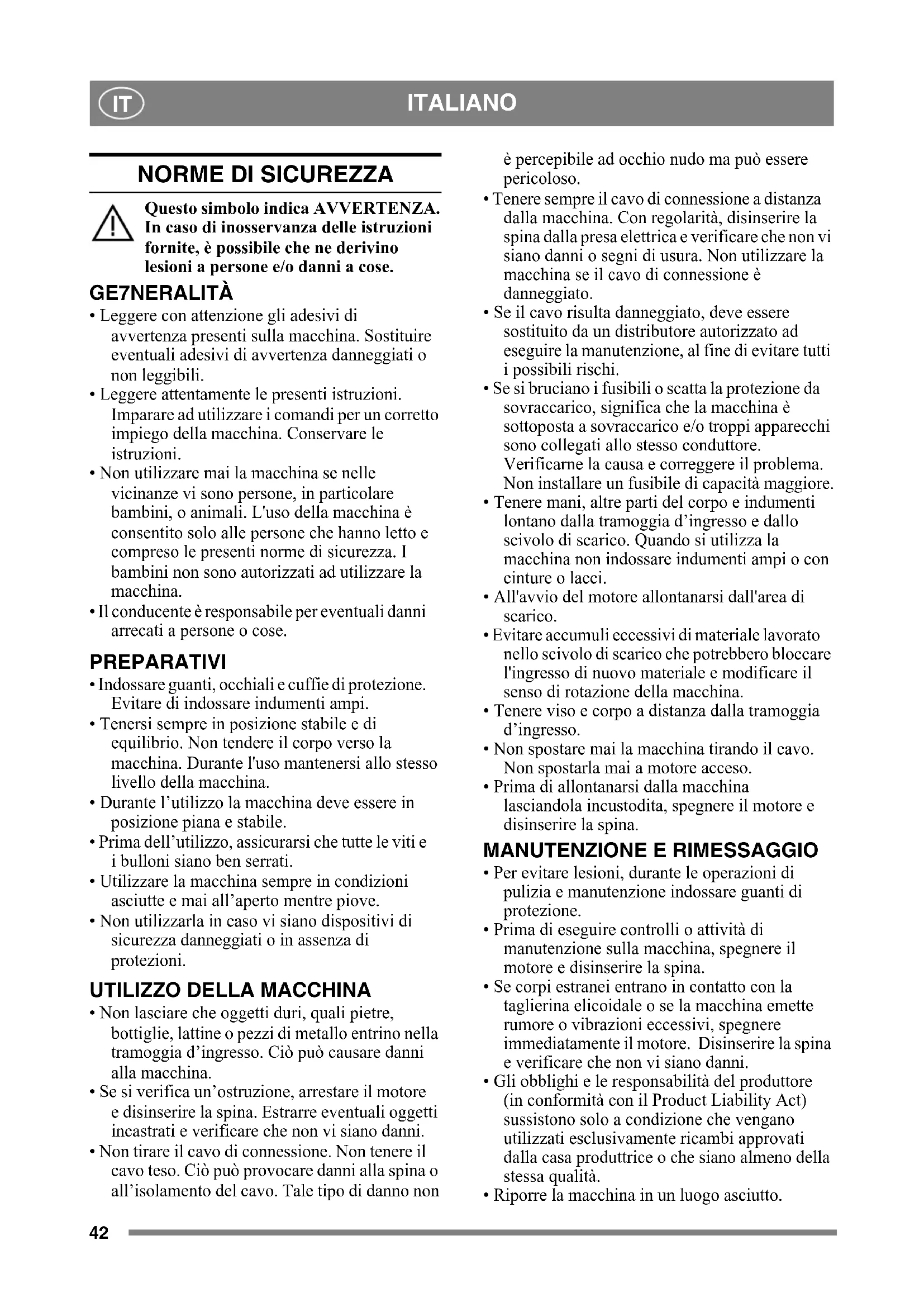

MANUALE UTENTE BioQuiet STIGA

Questo significato indica AVVERTENZA. In caso di inosservanza delle istruzioni fornite, è possibile che ne derivino lesioni a persone e/o danni a cose.

GE7NERALITA

• Leggere con attenzione gli adesivi di avvertenza presenti sulla macchina. Sostituire eventuali adesivi di avvertenza danneggiati o non leggibili.
• Leggere attendamente le presenti istruzioni. Imparare ad utilizzato i comandi per un corretto impiego della macchina. Conservare le istruzioni.
• Non utilizzato mai la macchina se nelle vicinanze vi sono persone, in particolare bambini, o animali. L'uso della macchina è consentito solo alle persona che hanno fatto e compreso le presenti norme di sicurezza. I bambini non sono autorizzati ad utilizzato la macchina.
• Il conducente è responsable per eventuali danni arrecati a personne o cose.

PREPARATIVI

• Indossare guanti, occhiali e cuffie di protezione. Evitare di indossare indumenti ampi.
• Tenersi sempre in posizione stabile e di equilibrio. Non tendere il corpo verso la macchina. Durante l'uso mantenersi allo stesso livello della macchina.
• Durante l'utilizzo la macchina deve essere in posizione pianà e stabile.
• Prima dell'utilizzo, assicurarsi che tutte le viti e i bulloni siano ben serrati.
  Utilizzare la macchina sempre in condizioni asciutte e mai all'aperto quando piove.
• Non utilizzarla in caso vi siano dispositivi di sicurezza danneggiati o in assenza di protezioni.

UTILIZZO DELLA MACCHINA

• Non lasciare che oggetti duri, quali pietre, bottiglie, lattine o peszzi di metallo entrino nella tramoggia d'ingresso. Ciò può causare danni alla macchina.
• Se si verifica un'ostruzione, arrestare il motore e disinserire la spina. Estrarre eventuali oggetti incastrati e verificare che non vi siano danni.
• Non tirare il cavo di connessione. Non tenere il cavo teso. Ciò può provocare danni alla spina o all'isolamento del cavo. Tale tipo di danno non

è percepibile ad occhio nudo ma cui èssere pericoloso.

• Tenere sempre il cavo di connessione a distance alla macchina. Con regolarità, disinserire la spina alla presa elettrica e verificare che non vi siano danni o segni di usura. Non utilizzare la macchina se il cavo di connessione è danneggiato.
• Se il cavo risulta danneggiato, deve essere sostituito da un distributore autorizzato ad eseguire la manutenzione, al fine di evitare tutti i possibili rischi.
• Se si bruciano i fusibili o scatta la protezione da sovraccarico, significica che la macchina è sopposta a sovraccarico e/o troppi apparecchi sono collegati allo stesso conduttore. Verificarne la causa e correggere il problema. Non installare un fusibile di capacité maggiore.
• Tenere mani, autres parti del corpo e indumenti lontano alla tramoggia d'ingresso e dallo scivolo di scarico. Quando si utilizza la macchina non indossare indumenti ampi o concinture o lacci.
• All'avvio del motore allontanarsi dall'area di scarico.
• Evitare accumuli eccessivi di materiale lavorato nelle scivolo di scarico che potrebbero bloccare l'ingresso di nuovo materiae e modificare il senso di rotazione della macchina.
• Tenere viso e corpo a distance alla tramoggia d'ingresso.
• Non spostare mai la macchina tirando il cavo.
  Non spostarla mai a motore acceso.
• Prima di allontanarsi alla macchina lasciandola incustodita, spegnere il motore e disinserire la spina.

MANUTENZIONE E RIMSESSAGGIO

• Per evitare lesions, durante le operazioni di pulizia e manutenzione indossare quanti di protezione.
• Prima di eseguire controli o attività di manutenzione sulla macchina, spegnere il motore e disinserire la spina.
• Se corpi estranei entrano in contatto con la taglierina elicoidale o se la macchina emette rumore o vibrazioni eccessivi, spegnere immediatamente il motore. Disinserire la spina e verificare che non vi siano danni.

• Gli obblighi e le responsabilità del produttore (in conformità con il Product Liability Act) sussistono solo a condizione che vengano utilizzati esclusivamente ricambi approvati alla casa produttrice o che siano almeno della stessa qualità.
  Riporre la macchina in un luogo asciutto.

• Quando, dopo molti anni di lavoro, è necessario键盘i.

• Come, after all, vi raccomandiamo di restituirla al rivenditore per il riciclaggio.

GENERALITA

Questo significato un'Avventenza.
In caso di inosservanza delle istruzioni fornite, è possibile che ne derivino gravi lesionsi a persone e/o danni a cose.

Prima di mettere in moto leggere attendente questeistruzioni per l'uso e le NORME DI SICUREZZA.

SIMBOLI

Sulla macchina vengono utilizzati i seguenti simboli. La loro funzione è quella di ricordare all'opera-tore diutilizzarla con l'attenzione e la cautela necessarie durante l'uso e la manutenzione.

Significato dei symboli

Avverenza!

Leggere attentamente le istruzioni per l'uso.

Avvertenza!

Non lasciare avvincinare nessuno durante il lavoro. Fare attenzione alla proiezione di oggetti.

Avverenza!

Non infrilare le mani o i piedi sotto il carter除去 la macchina è in funzione.

Avverenza - lame rotanti!

Le lame continuano a ruotare per un po' di tempo dopo lo spegnimento della macchina.

Avverenza!

Scollegare la spina prima di effettuare qualsiasi intervento di manutenzione.

Avvertenza!

Utilizzare la macchina sempre in condizioni asciutte e mai all'aperto除去 piove.

Avverenza!

Utilizzare guanti, cuffie ed occhiali protettivi.

ASSEMBLAGGIO

1. Aprière l'imballo e disimballare toutes le parti.
2. Capovolgere la trituratrice e appoggiarla su una superficie morbida.
3. Vedere fig. 2. Fissare le gambe (B)'utilizzando le parti seguenti:

4 viti
- 4 distanziali
- 4 rondelle piane

1. Vedere fig. 3. Montare l'albero (C) sui supporti. Usare due viti (4) e due dadi (5). Serrare i dadi con l'attrezzo fornito.
2. Spingere le ruote (D) sulle estremità dell'albero.
3. Montare i tappi (E) alle estremita dell'asse. Inserire in posizione i tappi aiutandosi con un martello.
4. Vedere fig. 4. Montare la tramoggia premendola nei fori sulla trituratrice. La trituratrice non cui quod essere avviata se la tramoggia non è installata.

UTILIZZO DELLA MACCHINA

GENERALITA

Questa macchina è concepita solo per uso privato, non professionale.

La trituratrice di composta è progettata per triturare materiale organico, quale residui di piante, ramoscelli, bastoncini e piccoli rami.

TRASPORTO

Prestare particolare attenzione durante il trasporto e quando la macchina viene sollevata. Afferrare saldamente i supporti in prossimità dell'alloggiamento del motore, sotto la trituratrice di composta, e sollevare la macchina con cautela. Non sollevare mai la macchina alla protezione.

Collegare la macchina a una presa elettrica monofase, 230-240 VAC con un conduttore di protezione (terra). Il circuito elettrico dovrebbe essere dotato di un fusibile da 10A

Utilizzare sempre un cavo di connessione in gomma con messa a terra. Il cavo deve essere di Buona qualità e adatto per essere utilizzato all'esterno.

Deve ave una sezione trasversale di almeno 3× 1,5mm^2

Il connettore (contatto femmina) delve essere idrorepellente.

Si consiglia di utilizzato un interrottore di messa a terra per l'interruzione della corrente nel caso di incidenti alla macchina o al cavo di connessione.

Se si usa un interruptore di messa a terra portatile, posizionarlo sempre tra la presa elettrica e il cavo di connessione.

Anche se si utilizza un interruptore di messa a terra, non è possible garantire la sicurezza. Rispettare sempre le norme di sicurezza fornite. Sarebbe ideale indossare calzature dotate di spesse suole in gomma.

Prima di ciascun utilizzato, verificare il funzionamento dell'interruttore di messa a terra.

In presenza di un impianto elettrico non completeness adeguato, quando si avvia l'apparecchio potrebbero verificarsi dei cali di corrente che possono averere effetti su altri dispositivi (es. sfarfallamento di lampade).

Con un'impedenza Z_massimadi < 0.41 ohm, tali disturbi sono improbabili.

Prima di avviare il motore, assicurarsi che la trituratrice sia libera.

Prima di riavviare il motore è necessario che la rotazione si sia completamente arrestata.

1. Controllare che l'interruttore rotativo (H) nella fig. 5 non sia in posizione centrale.

N.B! L'interruttore rotativo (H) ha tre positi. Vengono utilizzate solo le due positioni esterne. Se l'interruttore è in posizione centrale, non è possibile avviare la trituratrice.

1. Arrestare il motore premendo il pulsante di arresto rosso (G) nella fig. 5.

CAMBIO DEL SENSEO DI ROTAZIONE

Non girare mai l'interruttore di rotazione (H) quando il motore è in funzione!

Cambiare il senso di rotazione come illustrato di seguito.

1. Arrestare il motore premendo il pulsante di arresto rosso (G) nella fig. 5.
2. Attendere che la lama elicoidale si arresti.
3. Impostare l'interruttore di rotazione (H) nella posizione desiderata.

N.B! L'interruttore rotativo (H) ha tre positi. Vengono utilizzato solo le due positioni esterne. Se l'interruttore è in posizione centrale, non è possibile avviare la trituratrice.

1. Premere e tenere premuto il pulsante di avvio verde (F) finché il materiale inceppato non viene rialimentato.
2. Attendere che la lama elicoidale si arresti.
3. Ripristinare l'interruttore (H) e continuare l'operazione di triturazione.

PROTEZIONE DEL MOTORE

La trituratrice è dotata di una protezione incorpora per il motore (8) che ne previene il sovraccarico.

In caso di inceppamento, la corrente viene disattivata durante alcuni secondi e il motore si arrresta.

Provvedimenti in caso di sovraccarico:

1. Attendere almeno un minuto.
2. Ripristinare la protezione del motore (8) premendo il relativo pulsante di reset.
3. Estrarre il materiale inceppato seguito leindicazioni riportate ai punti 3-6 precedenti.

STOP DI EMERGENZA

Per eseguire un arresto di emergenza della macchina, premere il pulsante rosso (G).

ISOLATORE

La macchina è dotata di un isolatore. Pertanto, in caso di perdita di corrente, l'interruttore principale viene automaticamente disinserito. Per riavviare la macchina, reinserire la spina e selezionare l'interruttore principale.

TRITURAZIONE

La macchina cui ose essere utilizzata per la triturazione dei seguenti tipi di materiale:

-ramoscelli erami
- residui di taglio di cespugli.
- residui di tosatura di siepi.
- frammenti di piante e altri materiali di scarto adatti ad essere triturati.
Alcuni materiali non adatti alla triturazione:

• vetro, metallo, sacchi di plastica, pietre, tessuti, radici ricoperte di terra.
• materiali di scarto che non hanno una consistenza solida, es, scarti di cucina.

Per evitare danni alla macchina, si raccomanda di non superare le seguenti dimensioni massime per ramoscelli e rami:

<35 mm di diametro per materiale secco e duro

< 40 mm di diametro per materiale fresco e morbido.

Se si desidera, è possibile poggiare la macchina su un'incerata prima di utilizzarla. Su di esta si depositerà il materiale triturato, che, di conseguenza, potra essere rimioso più agevolmente.

Il materiale da triturare viene inserito nella tramoggia d'ingresso e, se non excessively voluminoso, spinto automaticamente in bassoattraverso la taglierina elicoidale, che si muove lentamente, forn alle lame.

Triturare rami e ramoscelli subito dopo averli tagliati. Quando si seccano divertano estremamente duri e il diametro massimo del materiale triturabile di consequenza si riduce.

Gran parte degli scarti di giardino contengono molta acqua e pertanto tendono ad appiccicarsi lavorarlo. Si consiglia di lasciar seccare quello tipo di materiale per alcuni giorni prima di lavorarlo.

Riporre la macchina al coperto in un luogo asciutto.

COMPOSTAGGIO

Il materiale lavorato può essere trasformato in composta in diversi modi:

• Può essere accastato direttamente sul terreno (compostaggio a freddo).
• Può issere inserito in contentitori di plastica, contentitori in legno o simili (compostaggio a freddo).
• Puo èsse riposto in un recipiente per composta isolato. In tal modo il calore è mantenuto più a lungo e il processo di decomposizione prosegue ancche durante l'inverno. Questo metodo da risultati più rapidi (compostaggio a caldo).
• Puo essere cosparso direttamente sul giardino (compostaggio di superficie).

REGOLAZIONE DEL GRUPPO CONTRASTO/LAMA

Il meccanismo di taglio preveve una lama rotante e un contrasto. Per una triturazione ottimale, la distanza tra lama e contrasto deve essere 0mm

Il meccanismo di taglio viene regolato in fase di produzione e non necessita da alcuna regolazione in occasione del primo utilizzato della macchina.

Se la qualità di triturazione peggiora dopo un certo periodo di utilizzo, è possibile regolare il contrasto come descriptors di seguito.

Il motore deve sempre essere in funzione durante la regolazione del contrasto.

La macchina deve sempre essere alimentata durante la regolazione del contrasto.

Regolazione del contrasto:

1. Ayyiare la macchina.
2. Utilizzare la chiave Allen in dotazione e girare lentamente la vite (J) in senso orario.
3. Ruotare fino ad udire un suono di sfregamento con la consequente fuoriuscita di trucioli di alluminioattraverso l'apertura di scarico.
4. A Anything's, la distance tra lama e contrasto è di nuovo 0mm , consentendo in tal modo di ottenere una triturazione ottimale.

MANUTENZIONE

Prima di eseguire qualsiasi tipo di manutenzione, disinserire sempre la spina alla presa elettrica. Per evitare lesioni, indossare sempre quanti di protezione.

In genere, le trituratrici per composta richiedonooca manutenzione. Per Maintainere la macchina efficiente e ottenere una vita di esercizio duratura, rispetto le seguenti indicazioni:

• tenere le aperture per il passaggio dell'aria pulite e libere da materiale di ostruzione;
• controllare i dadi e le viti installati dal cliente (se necessario, serrare);
• dopo ogni uso, spruzzare dell'olio biodegradabile ed ecologico sulla taglierina elicoidale per prevenire la corrosione.

PULIZIA

Pulire sempre la macchina al termine di agli utilizzato.

Non usare mai pompé ad alta pressione o acqua corrente per pulire la trituratrice!

Spazzare via sporcizia e residui di piante che potrebbero rinanere incastrati nella taglierina elicoidale. Pulire l'esterno della macchina con una panno leggermente imbevuto di detergente delicato e acqua.

ASSISTENZA

Le officine di assistenza autorizzate effettuano le riparazioni e la manutenzione in garanzia.

Utilizzano esclusivamente ricambi originali.

Non utilizzare mai ricambi che non siano originali. Questo requisito è stato stipulato dall'autorità di controllo. La macchina è stata testata e approvata con questi componenti.

In caso di interventi di riparazione o manutenzione che comportano lo smontaggio della protezione, la macchina deve essere portata presso un'officina di assistenza autorizzata.

Il produttore si riserva il diritto di eseguire modifiche sul prodotto alla previa notifica.

CONDIZIONI D'ACQUISTO

La garanzia copre tutti i difetti dei materiali e di fabbricazione. L'utilizzatore dovrà seguire attendamente tutte le istruzioni fornite nella documentazione allegata.

Periodo di garanzia

In conformità alle normative vigenti.

Eccezioni

La garanzia decade in caso di:

• Mancata familiarizzazione con la documentazione di arrivapagnamento
• Disattenzione

• Uso e montaggio non corretti o non consentiti

• Utilizzato di pezzi di ricambio non originali

• Utilizzo di accessori non forniti o non approvati da il produttore

La garanzia non copre:

• beni di consumo come lame, nastri, ruote e cavi
• Normale usura
• Motori. Sono coperti dalle garanzie del produttore del motore nei termini e nelle condizioni specificati.

L'acquirente è protetto dalle leggi in vigore nel proprio paese. I diritti dell'acquirente previsti dalle proprie leggi nazionali non sono in alcun modo limitati alla presente garanzia.

RICICLAGGIO

Trattamento dei rifiuti in conformità alla Direttiva WEEE (2002/96/EC)

Proteggete l'ambiente!

Non smaltite assieme ai rifiuti domestici!

Questo prodotto contiene componenti elettrici ed elettronici che devono essere riciclati.

Consegnare il materiale da riciclare alla struttura consigliata, ad esempio al centro di smaltimento municipale.

Dichiarazione di conformità CE

Questo prodotto è conforme alla

• Direttiva sulla bassa tensione 73/23/EEC, 93/68/EEC

• Direttiva sulla compatibilità elettromagnetica 89/336/EEC

• Direttiva Macchine 98/37/EEC con particolare riferimento all'appendice 1

della direttiva riguardante i requisiti essenziali in materia di salute e sicurezza relativi alla fabbricazione

• Direttiva sulle emissioni sonore 2000/14/EC

Riferimento alle norme armonizzate:

• EN 13683, EN 292-2, EN ISO 3744, EN ISO 11201
