BioQuiet - Mechanikus aprító STIGA - Ingyenes használati útmutató

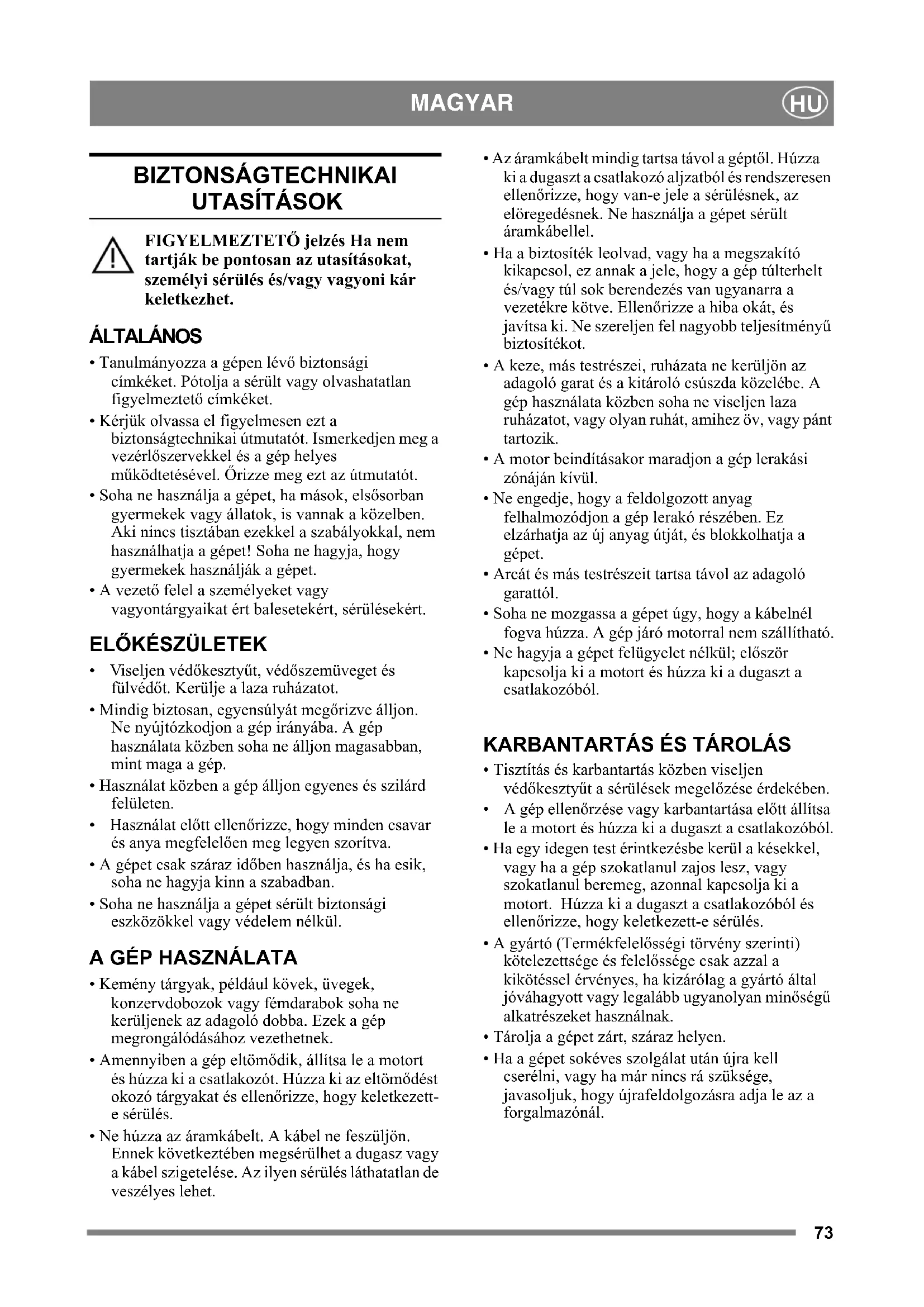

HASZNÁLATI ÚTMUTATÓ BioQuiet STIGA

FIGYELMEZTETŐ jelzés Ha nem tartják be pontosan az utasításokat, személyi sérülés és/vagy vagyoni kár keletkezhet. ÁLTALÁNOS

• Tanulmányozza a gépen lévő biztonsági címkéket. Pótolja a sérült vagy olvashatatlan figyelmeztető címkéket.

• Kérjük olvassa el figyelmesen ezt a biztonságtechnikai útmutatót. Ismerkedjen meg a vezérlőszervekkel és a gép helyes működtetésével. Őrizze meg ezt az útmutatót.

• Soha ne használja a gépet, ha mások, elsősorban gyermekek vagy állatok, is vannak a közelben. Aki nincs tisztában ezekkel a szabályokkal, nem használhatja a gépet! Soha ne hagyja, hogy gyermekek használják a gépet.

• A vezető felel a személyeket vagy vagyontárgyaikat ért balesetekért, sérülésekért.

• Viseljen védőkesztyűt, védőszemüveget és fülvédőt. Kerülje a laza ruházatot.

• Mindig biztosan, egyensúlyát megőrizve álljon. Ne nyújtózkodjon a gép irányába. A gép használata közben soha ne álljon magasabban, mint maga a gép.

• Használat közben a gép álljon egyenes és szilárd felületen.

• Használat előtt ellenőrizze, hogy minden csavar és anya megfelelően meg legyen szorítva.

• A gépet csak száraz időben használja, és ha esik, soha ne hagyja kinn a szabadban.

• Soha ne használja a gépet sérült biztonsági eszközökkel vagy védelem nélkül.

• Kemény tárgyak, például kövek, üvegek, konzervdobozok vagy fémdarabok soha ne kerüljenek az adagoló dobba. Ezek a gép megrongálódásához vezethetnek.

• Amennyiben a gép eltömődik, állítsa le a motort és húzza ki a csatlakozót. Húzza ki az eltömődést okozó tárgyakat és ellenőrizze, hogy keletkezett- e sérülés.

• Ne húzza az áramkábelt. A kábel ne feszüljön. Ennek következtében megsérülhet a dugasz vagy a kábel szigetelése. Az ilyen sérülés láthatatlan de veszélyes lehet.

• Az áramkábelt mindig tartsa távol a géptől. Húzza ki a dugaszt a csatlakozó aljzatból és rendszeresen ellenőrizze, hogy van-e jele a sérülésnek, az elöregedésnek. Ne használja a gépet sérült áramkábellel.

• Ha a biztosíték leolvad, vagy ha a megszakító kikapcsol, ez annak a jele, hogy a gép túlterhelt és/vagy túl sok berendezés van ugyanarra a vezetékre kötve. Ellenőrizze a hiba okát, és javítsa ki. Ne szereljen fel nagyobb teljesítményű biztosítékot.

• A keze, más testrészei, ruházata ne kerüljön az adagoló garat és a kitároló csúszda közelébe. A gép használata közben soha ne viseljen laza ruházatot, vagy olyan ruhát, amihez öv, vagy pánt tartozik.

• A motor beindításakor maradjon a gép lerakási zónáján kívül.

• Ne engedje, hogy a feldolgozott anyag felhalmozódjon a gép lerakó részében. Ez elzárhatja az új anyag útját, és blokkolhatja a gépet.

• Arcát és más testrészeit tartsa távol az adagoló garattól.

• Soha ne mozgassa a gépet úgy, hogy a kábelnél fogva húzza. A gép járó motorral nem szállítható.

• Ne hagyja a gépet felügyelet nélkül; először kapcsolja ki a motort és húzza ki a dugaszt a csatlakozóból.

KARBANTARTÁS ÉS TÁROLÁS

• Tisztítás és karbantartás közben viseljen védőkesztyűt a sérülések megelőzése érdekében.

• A gép ellenőrzése vagy karbantartása előtt állítsa le a motort és húzza ki a dugaszt a csatlakozóból.

• Ha egy idegen test érintkezésbe kerül a késekkel, vagy ha a gép szokatlanul zajos lesz, vagy szokatlanul beremeg, azonnal kapcsolja ki a motort. Húzza ki a dugaszt a csatlakozóból és ellenőrizze, hogy keletkezett-e sérülés.

• A gyártó (Termékfelelősségi törvény szerinti) kötelezettsége és felelőssége csak azzal a kikötéssel érvényes, ha kizárólag a gyártó által jóváhagyott vagy legalább ugyanolyan minőségű alkatrészeket használnak.

• Tárolja a gépet zárt, száraz helyen.

• Ha a gépet sokéves szolgálat után újra kell cserélni, vagy ha már nincs rá szüksége, javasoljuk, hogy újrafeldolgozásra adja le az a forgalmazónál.74 MAGYAR

1 ÁLTALÁNOS FIGYELMEZTETŐ jelzés Ha nem tartják be pontosan az utasításokat, súlyos személyi sérülés és/vagy vagyoni kár keletkezhet. Mielőtt beindítaná a gépet, tanulmányozza figyelmesen a használati utasítást és a mellékelt „BIZTONSÁGI ÚTMUTATÓ”-t. SZIMBÓLUMOK A gépen a következő szimbólumok láthatók. Arra szolgálnak, hogy emlékeztessenek a használat és karbantartás közben szükséges gondosságra és figyelemre. A szimbólumok jelentése: Figyelem! A gép használata előtt olvassa el a használati utasítást és a biztonsági útmutatót. Figyelem! Tartsa távol a bámészkodókat. Vigyázzon a kirepülő tárgyakkal. Figyelem! Ha a gép működik, ne tegye se a kézét, se a lábát a burkolat alá! Figyelem – forgó kések! A kések a gép kikapcsolása után tovább forognak. Figyelem! Bármilyen karbantartási művelet elvégzése előtt húzza ki a csatlakozó kábelt a fali csatlakozó aljzatból. Figyelem! A gépet csak száraz időben használja, a szabadban soha, amikor esik az eső. Figyelem! Viseljen védőkesztyűt, védőszemüveget, és fülvédőt. ÖSSZESZERELÉS

1. Nyissa ki a dobozt, és csomagolja ki az összes

2. Puha felületen fordítsa fejjel lefelé az

3. Lásd a 2. ábrát. Szerelje fel a lábakat (B) az

alábbi alkatrészek felhasználásával:

4. Lásd a 3. ábrát. Szerelje fel a tengelyt (C) a

lábakra. Ehhez használja a két csavart és a két anyát. Húzza meg a csavaranyákat a berendezéssel együtt szállított szerszámmal.

5. Húzza rá a kerekeket (D) a tengely végeire.

6. Illessze be az ékeket (E) a tengelyvégekbe.

Kalapáccsal üsse a helyükre az ékeket.

7. Lásd a 4. ábrát. Az aprítógépen lévő lyukakba

illesztve szerelje fel az adagoló garatot. Az aprítógép nem indítható be, ha a garat nincs felszerelve.

ÁLTALÁNOS Ez a gép házi használatra készült, nem professzionális berendezés. A komposztdaráló olyan szerves anyagok aprítására szolgál, mint például a száraz növényi maradványok, gallyak, fadarabok és ágak

Szállítás közben és a gép emelésekor járnak el nagyon gondosan. A gép lábait a motorház tartókereténél, a komposztdaráló alatt szilárdan megragadva, óvatosan emeljék fel a gépet. A gépet soha ne emeljék fel a burkolatnál fogva.

ELEKTROMOS CSATLAKOZÁS

Csatlakoztassa a gépet egy védőföldeléssel ellátott egyfázisú 230-240 V-os váltóáramú aljzathoz (földelés). Az áramkört 10 A-s biztosítékkal kell védeni. Mindig védőföldeléssel ellátott gumi csatlakozókábelt használjon. A kábel legyen jó minőségű, kültéri használatra való termék.75 MAGYAR

A kábel keresztmetszete legyen legalább 3 x 1,5

A dugaszoló aljzatnak páramentes kivitelűnek kell lennie. Ajánlatos áramköri megszakítót használni, ami lekapcsolja az áramellátást abban az esetben, ha valami történik a géppel vagy a csatlakozó kábellel. Ha hordozható megszakítót használnak, azt mindig a csatlakozó aljzat és a kábel közé kell helyezni. A biztonság még akkor sem garantálható, ha áramköri megszakítót használnak. Mindig tartsa be a biztonságtechnikai utasításokat. Az a legmegfelelőbb, ha vastag gumitalpú cipőt visel. Minden egyes használat előtt tesztelje az áramköri megszakítót. Kedvezőtlen áramellátási körülmények esetén rövid áramingadozások fordulhatnak elő a gép beindításakor, ami hatással lehet más berendezésekre (pl. a világítás villódzhat).

max < 0,41 ohm áramköri impedancia esetén ilyen zavarok nem fordulnak elő.

A MOTOR BEINDÍTÁSA ÉS

A motor beindítása előtt győződjön meg róla, hogy a daráló üres. Mielőtt a motort újraindítaná, forgásának teljesen le kell állnia.

1. Ellenőrizze, hogy az 5. ábrán látható

elfordítható kapcsoló (H) ne középállásban legyen. Megjegyzés! Az elfordítható kapcsolónak (H) három állása van. Csak a két szélső állást használjuk. Ha a kapcsoló középső állásban van, a komposztdaráló nem indítható be.

2. A motor leállításához nyomja meg a 5. ábrán

látható piros leállító gombot (G).

Ha a motor jár, soha ne fordítsa el kapcsolót (H)! A forgásirányt a következők szerint változtathatja meg.

1. A motor leállításához nyomja meg a 5. ábrán

látható piros leállító gombot (G).

2. Várjon, ameddig a spirális aprítószerkezet

3. Állítsa a kapcsolót (H) a kívánt pozícióba.

Megjegyzés! Az elfordítható kapcsolónak (H) három állása van. Csak a két szélső állást használjuk. Ha a kapcsoló középső állásban van, a komposztdaráló nem indítható be.

4. Tartsa addig lenyomva a zöld indítógombot (F),

ameddig az elakadt anyag újbóli betöltése megtörténik.

5. Várjon, ameddig a spirális aprítószerkezet

6. Nullázza le a kapcsolót (H) és folytassa a

A daráló beépített motorvédelemmel (I) van felszerelve, ami megakadályozza a motor túlterhelését. Eltömődés esetén az áramellátás néhány másodperc után lekapcsol és a motor leáll. Intézkedések túlterhelés esetén

1. Várjon legalább 1 percet.

2. Nullázza le a motorvédelmet (I) a reset gomb

3. A fenti 3-6 pont szerint szüntesse meg az

Ha vészhelyzetbe kell leállítani a gépet, nyomja meg a piros nyomógombot (G). KIKAPCSOLÓGOMB A gép kikapcsológombbal van felszerelve. Ez azt jelenti, hogy a főkapcsoló automatikusan kikapcsol, ha áramkimaradás történik. A gép a csatlakozó dugasz ismételt csatlakoztatásával és a főkacsoló bekapcsolásával indítható újra.

A komposztdarálóval a következő anyagok apríthatók: - ágak és gallyak - a bokrok nyírásából származó hulladék. - sövények nyírásából származó hulladék. - növényi részek és egyéb kerti hulladék , ami alkalmas az aprításra. Példák olyan anyagokra, amelyek nem alkalmasak az aprításra:76 MAGYAR

- üveg, fém, műanyag zsákok, kövek, szövet, földdel borított gyökerek. - nem szilárd hulladék, például konyhai hulladék. A gép károsodásának megelőzése érdekében javasoljuk, hogy az ágak és gallyak mérete ne haladja meg az alábbi maximális méreteket: < 35 mm-es átmérő száraz, kemény anyagokhoz < 40 mm-es átmérő friss, puha anyagokhoz. Aprítás előtt állítsa a darálót ponyvára, vagy hasonló anyagra. Így összegyűjtheti a felaprított anyagot és megkönnyíti az eltávolítást. Az aprítandó anyagot az adagoló tartályba kell helyezni; amennyiben az anyag nem túl terjedelmes, automatikusan továbbhalad a lassan forgó spirális vágószerkezetben a késekig. Az ágakat, gallyakat levágásuk után rövid időn belül fel kell aprítani. Kiszáradás után nagyon megkeményednek, és csökken az aprítható anyag maximális átmérője. A kerti hulladék nagy része igen sok vizet tartalmaz, és emiatt könnyen összetapad. Az ilyen anyagot feldolgozás előtt néhány napig szárítani kell. Tárolja a gépet zárt térben, száraz helyen.

A feldolgozott anyag többféleképpen komposztálható: - Az anyag közvetlenül a talajon halmozható fel (hideg komposztálás). - Az anyag műanyag tartályba, faládába, komposztáló keretbe vagy hasonló eszközbe tölthető (hideg komposztálás). - Az anyag szigetelt komposztáló tartályba tölthető. Így a hő tovább megőrizhető és a korhadás folyamata télen is folytatódik. Ezzel a módszerrel gyors eredmények érhetők el (meleg komposztálás). - Az anyag közvetlenül szétteríthető a kertben (felületi komposztálás).

A vágómechanizmus egy forgó késből és egy tartószerkezetből áll. A kés és a tartószerkezet közötti távolságnak az optimális hatás érdekében 0 mm-nek kell lennie. Gyártás közben elvégzik ennek a hézagnak a beállítását, így a gép első használatba vételekor annak beállítása nem szükséges. Ha bizonyos idejű használat után a vágás hatékonysága romlik, a tartószerkezet az alábbiak szerint állítható be. A tartószerkezet beállításakor a motornak mindig járnia kell. A tartószerkezet beállításakor az anyagtovábbításnak mindig lefelé kell működnie a gépen. A tartószerkezet beállítása:

1. Indítsa be a gépet.

2. Használja a géppel együtt szállított

imbuszkulcsot, és a csavarokat (J) lassan fordítsa az óramutató járásával azonos irányba.

3. Ne fordítsa tovább, amikor a surrogó hang

hallhatóvá válik és finom alumíniumrészecskék hullanak az ürítőnyílásból.

4. A kés és a tartószerkezet között ismét 0 mm-es

a hézag és optimális hatásfok érhető el. KARBANTARTÁS Minden karbantartási művelet előtt húzza ki a csatlakozót a dugaszoló aljzatból. Sérülések megelőzése érdekében mindig viseljen védőkesztyűt. A komposztdaráló általában igen kevés karbantartást igényel. A gép hatékonyságának biztosítása és tartós működése érdekében tartsa be az alábbi szabályokat:

• a légnyílásokat tartsa tisztán, a felaprított anyag ne zárja el;

• ellenőrizze a felhasználó által a helyükre illesztett anyákat és csavarokat (szükség szerint szorítsa meg azokat);

• minden használat után fújja le a spirális vágószerkezetet környezetbarát, biológiailag lebomló olajjal, hogy megvédje a korróziótól.

Minden egyes használat után tisztogassa meg a komposztdarálót. A daráló megtisztításához soha ne használjon nagy nyomású mosót vagy folyóvizet.77 MAGYAR

Kefével távolítsa el az esetleg a késekre tapadt földet és növényi maradványokat. Megnedvesített, enyhe mosószeres ruhával törölje tisztára a daráló külsejét. SZERVIZELÉS A javításokat és a szervizelést engedéllyel rendelkező műhelyek végzik. Itt eredeti gyári alkatrészeket használnak. Nem eredeti alkatrész semmilyen körülmények között sem alkalmazható. Ezt a követelményt a bevizsgáló hatóság állapította meg. A gép jóváhagyása és tesztelése ezekkel az alkatrészekkel történt. Amennyiben a gép szervizelést, javítást vagy karbantartást igényel, ami a burkolat leszerelésével jár, a feladatot kizárólag engedéllyel rendelkező szervizállomás végezheti el. A gyártó fenntartja magának a jogot arra, hogy előzetes bejelentés nélkül módosítsa a terméket. A VÁSÁRLÁS FELTÉTELEI Gyártási és anyaghibákra teljeskörű garancia van érvényben. A felhasználónak körültekintően be kell tartania a csatolt dokumentumban szereplő utasításokat. Garanciaidő A vonatkozó jogszabályok szerint. Kivételek A garancia nem vonatkozik a következők miatti károsodásra: - A felhasználó elmulasztotta áttanulmányozni a csatolt dokumentációt. - Gondatlanság. - Nem rendeltetésszerű vagy meg nem engedett használat vagy összeszerelés. - Nem eredeti alkatrészek használata. - Nem a GGP által szállított, illetve jóváhagyott tartozékok használata. Nem vonatkozik a garancia továbbá: - kopó alkatrészek, mint kések, ékszíjak, kerekek és kábelek, - Normál elhasználódás - Motorok. Ezekre a motor gyártójának a garanciái érvényesek külön feltételek szerint. A vásárlásra az egyes országok nemzeti törvényei az irányadók. Ez a garancia nem korlátozza azokat a jogokat, amelyek a vásárlót a fentiekben hivatkozott törvények értelmében megilletik.

Huladékkezelés az Európai Parlament és a Tanács elektromos és elekronikus berendezések hulladékairól szóló 2002/96/ EK irányelve szerint Védje a környezetet! Nem helyezhető el a háztartási hulladékkal együtt. Ez a termék újrahasznosítható elektromos és elektronikus alkatrészeket tartalmaz. Adja át a terméket újrafelhasználásra a megjelölt helyen, pl. az önkormányzat újrahasznosítójában.SI
