HASZNÁLATI ÚTMUTATÓ VS 100e Kit STIGA

FIGYELEM: a gép használata előtt olvassa el figyelmesen a jelen kézikönyvet!

MAGYAR - Eredeti használati utasítás fordítása ...........................................................................

[2] Tápfeszültség MAX [3] Tápfeszültség NOMINAL [4] Sebesség terhelés nélkül (Tápfeszültség NOMINAL) [5] Levegő max. sebessége [6] Levegőáramlás [7] Tömeg akkumulátor egység nélkül [8] Hangnyomásszint (EN 50636-2-100 szabvány alapján) [9] Mérési bizonytalanság [10] Mért zajteljesítmény szint (EN 50636- 2-100 szabvány alapján) [11] Garantált zajteljesítmény szint (2000/14/EC szabvány alapján) [12] Vibrációszint EN 50636-2-100 szabvány alapján) [13] Rendelhető tartozékok [14] Akkumulátor egység [15] Akkumulátor-töltő a) MEGJEGYZÉS: a rezgés névleges összértékét szabványos teszt módszerrel mértük, ezért alkalmazható más szer- számokkal való összehasonlításra. A rezgés névleges összértéke a kitettség előzetes értékelésére is alkalmas. b) FIGYELMEZTETÉS: a szerszám valós használata során keletkező rezgés eltérhet a névleges összértéktől a szer- szám használati módjának függvényében . Ezért a munka alatt alkalmazni kell a kezelő védelmét szolgáló biztonsági intézkedéseket: viseljen munkakesztyűt a használat során, korlátozza a gép használati idejét és lehetőleg rövid ideig tartsa nyomva a gázkart. [1]

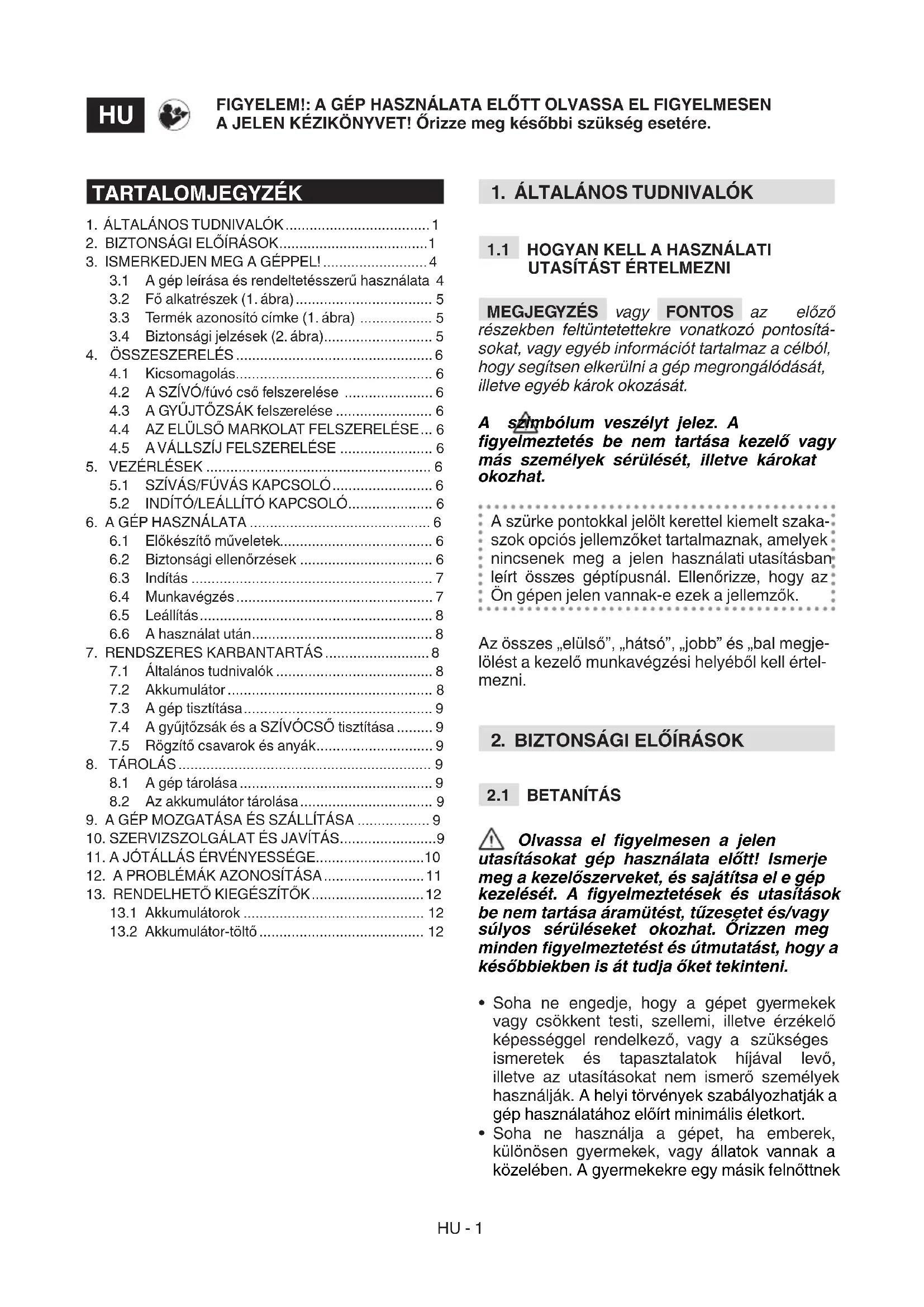

Uređaj koji služi za punjenje baterije (sl. 15).HU - 1 FIGYELEM!: A GÉP HASZNÁLATA ELŐTT OLVASSA EL FIGYELMESEN A JELEN KÉZIKÖNYVET! Őrizze meg későbbi szükség esetére.

MEGJEGYZÉS vagy FONTOS az előző részekben feltüntetettekre vonatkozó pontosítá- sokat, vagy egyéb információt tartalmaz a célból, hogy segítsen elkerülni a gép megrongálódását, illetve egyéb károk okozását. A szimbólum veszélyt jelez. A gyelmeztetés be nem tartása kezelő vagy más személyek sérülését, illetve károkat okozhat. A szürke pontokkal jelölt kerettel kiemelt szaka- szok opciós jellemzőket tartalmaznak, amelyek nincsenek meg a jelen használati utasításban leírt összes géptípusnál. Ellenőrizze, hogy az Ön gépen jelen vannak-e ezek a jellemzők. Az összes „elülső”, „hátsó”, „jobb” és „bal megje- lölést a kezelő munkavégzési helyéből kell értel- mezni.

Olvassa el gyelmesen a jelen utasításokat gép használata előtt! Ismerje meg a kezelőszerveket, és sajátítsa el e gép kezelését. A gyelmeztetések és utasítások be nem tartása áramütést, tűzesetet és/vagy súlyos sérüléseket okozhat. Őrizzen meg minden gyelmeztetést és útmutatást, hogy a későbbiekben is át tudja őket tekinteni.

• Soha ne engedje, hogy a gépet gyermekek vagy csökkent testi, szellemi, illetve érzékelő képességgel rendelkező, vagy a szükséges ismeretek és tapasztalatok híjával levő, illetve az utasításokat nem ismerő személyek használják. A helyi törvények szabályozhatják a gép használatához előírt minimális életkort.

• Soha ne használja a gépet, ha emberek, különösen gyermekek, vagy állatok vannak a közelében. A gyermekekre egy másik felnőttnek TARTALOMJEGYZÉK

3.1 A gép leírása és rendeltetésszerű használata 4

3.2 Fő alkatrészek (1. ábra) .................................. 5

3.3 Termék azonosító címke (1. ábra) .................. 5

3.4 Biztonsági jelzések (2. ábra)........................... 5

4.2 A SZÍVÓ/fúvó cső felszerelése ...................... 6

4.3 A GYŰJTŐZSÁK felszerelése ........................ 6

6.1 Előkészítő műveletek...................................... 6

6.2 Biztonsági ellenőrzések ................................. 6

7.1 Általános tudnivalók ....................................... 8

7.2 Akkumulátor ................................................... 8

7.3 A gép tisztítása ............................................... 9

7.4 A gyűjtőzsák és a SZÍVÓCSŐ tisztítása ......... 9

7.5 Rögzítő csavarok és anyák ............................. 9

8.2 Az akkumulátor tárolása ................................. 9

13.2 Akkumulátor-töltő ......................................... 12HU - 2

kell felügyelnie. Gyermekek ne játsszanak a készülékkel.

• Soha ne használja a gépet, ha a kezelő fáradt vagy nem érzi jól magát, illetve ha gyógyszer, kábítószer, alkohol vagy más olyan szerek hatása alatt áll, melyek reexeit és gyelmét károsan befolyásolják.

• Ne feledje, hogy a gép kezelője vagy használója felelős a más személyeket ért balesetekért és váratlan eseményekért, illetve azok tulajdonában keletkező károkért. A felhasználó felelőssége a munkaterület talajviszonyaiból eredő potenciális veszélyek felmérése, valamint a saját és mások biztonsága garantálásához szükséges óvintézkedések alkalmazása, különösen lejtő vagy emelkedő, egyenetlen, csúszós vagy bizonytalan területeken.

• Ha harmadik személynek átadja vagy kölcsö- nadja a gépet, győződjön meg arról, hogy az elolvasta a jelen használati utasításba foglalt tudnivalókat.

2.2 ELŐKÉSZÍTŐ MŰVELETEK

Egyéni védőfelszerelések

• Viseljen megfelelő ruházatot, erős, csúszásgát- ló cipőt és hosszúnadrágot. Ne működtesse a gépet mezítláb vagy nyitott szandálban. Hordjon fülvédőt, rezgésgátló kesztyűt, védőszemüve- get, porvédő maszkot.

• A hallásvédő eszközök viselete csökkentheti a gyelmeztető jelek (kiáltások vagy riasztások) érzékelését. Különösen gyeljen arra, hogy mi történik a munkaterület környékén.

• Ne használjon sálat, köpenyt, nyakláncot, kar- kötőt, olyan ruházatot, melyen nyakkendő, lobogó részek, szalagok vannak, illetve vagy bármilyen lelógó vagy széles kellékeket, melyek beakadhatnak a gépbe, vagy más a munkavég- zés helyén lévő tárgyakba, illetve anyagokba.

• Tartsa távol a haját a levegőbeszívó rácstól, mi- vel beakadhat a ventilátorba és súlyos balesetet okozhat. Ha hosszú a haja, kösse megfelelően össze. Munkaterület / Gép

• Vizsgálja át gondosan a munkavégzés egész területét és gereblyével vagy seprűvel távolítsa el kézileg a hulladékokat és minden olyan tárgyat, amelyet a gép kidobhat (lombfúvó üzemmódban), vagy amely a beszívó cső eldugulását okozhatja (lombszívó üzemmódban), illetve veszélyforrást jelenthet (kövek, gallyak, vashuzalok, csontok, stb.).

• Ha a talaj poros, ajánlott kissé megnedvesíteni a felszínét.

• A tűzveszély elkerülése érdekében ne hagyja a meleg motorú gépet levelek között, vagy a száraz fűben.

• Kerülje a gép használatát robbanásveszélynek kitett helyeken, gyúlékony folyadékok, gáz vagy por jelenléte esetén. Az elektromos szerszámok szikrákat képeznek, melyek lángra lobbanthatják a port vagy a gőzöket.

• Kizárólag nappal vagy jó világítás és megfelelő látási viszonyok mellett dolgozzon.

• Ellenőrizze, hogy más személyek legalább 15 méteres távolságra tartózkodjanak a gép hatósugarától;

• Kerülje a vizes fűben, esőben, viharveszélyben történő munkavégzést, főleg villámcsapás veszélye esetén.

• Amennyire csak lehet, kerülje a vizes vagy csúszós talajon, illetve a túl egyenetlen vagy meredek földön történő munkavégzést, mely nem garantálja a kezelő stabil helyzetét munka közben.

• Ne tegye ki a gépet esőnek vagy nedvességnek. A szerszámba beszivárgó víz növeli az elektromos áramütés veszélyét.

• Különösen ügyeljen, ha a talaj egyenetlen (buckás, gödrös), valamint lejtőn és emelkedőn, gyeljen a rejtett veszélyekre és az esetleges akadályokra, amelyek korlátozhatják a látási viszonyokat.

• Különösen ügyeljen, amikor árokpart, szakadék vagy vízpart közelében dolgozik.

• Amikor a gépet közút mellett használja, ügyeljen a járműforgalomra.

• Mindig gyelje a szél irányát, ne dolgozzon széllel szemben.

• Ne használja a gépet nyitott ablakok közelében.

• A gépet sík és szilárd felületen indítsa be.

• Ne használja a gépet burkolt padlózaton, kavicsos talajon, mivel az eltávolított anyag sérüléseket okozhat.

• Ügyeljen arra, hogy az eltávolított anyag ne rakódjon le a kidobó területén, mivel akadályozhatja a helyes eltávolítást és az anyag visszaforoghat a szívónyílásokon keresztül. A helyes viselkedésre vonatkozó gyelmeztetések

• Munka közben a lombfúvó üzemmódban használt gépet mindig erősen kell tartani a jobb kézzel a felső markolatnál.

• Munka közben a lombszívó üzemmódban használt gépet mindig erősen két kézzel kell tartani, a jobb kéz a felső, a bal kéz az alsó markolaton legyen, úgy, hogy a gyűjtőzsák a gépkezelő bal oldalára essen.

• Kerülje a test földelt felületekkel történő érintkezését, mint például csövek, radiátorok, tűzhelyek és hűtők. Az elektromos áramütésHU - 3 veszélye nagyobb, ha a test földelt felülettel érintkezik.

• Biztos és stabil helyzetet vegyen fel, és legyen nagyon óvatos.

• Ne veszítse el egyensúlyát.

• Különösen ügyeljen a láb támasztópontjára, amikor lejtős területen dolgozik.

• Soha ne fusson, hanem gyalogoljon.

• Ügyeljen arra, hogy ne ütközzön erősen idegen tárgyaknak és gyeljen a levegő által esetlegesen okozott anyag és por kidobására.

• Ne irányítsa a légáramot személyek vagy állatok felé.

• Amikor lombfúvásra használja a gépet, mindig a legnagyobb gyelemmel dolgozzon, ügyeljen arra, hogy a mozgatott anyag vagy por ne okozza személyek vagy állatok sérülését, illetve anyagi kárt.

• Ne helyezzen kézzel tárgyakat a beszívónyílásba.

• Ne szívjon fel fémdarabokat, köveket, üvegeket, üdítőital-dobozokat vagy egyéb idegen tárgyakat, valamint nagyméretű tárgyakat, amelyek károsíthatják a ventilátort.

• Soha ne tartózkodjon a gép aljánál magasabb szinten, amikor beszívást végez.

• Ügyeljen arra, hogy arca, keze és teste ne kerüljön a beszívórács és a levegő kifúvó nyílás közelébe, és ne akadályozza a levegő áramlását a gép beindításakor és használata során.

• A forgó részek súlyos sérülést okozhatnak, kerülje ezekkel a részekkel való érintkezést, amikor forognak.

Abban az esetben, ha a munka során géphiba vagy baleset történik, állítsa le azon- nal a motort és távolítsa el a gépet, hogy ne okozhasson további károkat; amennyiben a kezelő vagy más személyek sérülését okozó baleset történt, nyújtson elsősegélyt az adott helyzetnek legmegfelelőbb módon és fordul- jon az illetékes egészségügyi intézményhez a szükséges ellátásért. Távolítsa el gondosan az esetleges törmelékeket, melyek jelenléte károkat, személyek vagy állatok sérülését okozhatja. A rezgéseknek történő hosszú időn ke- resztüli kitétel neurovaszkuláris zavarokat és sérüléseket okozhat (ismertebb nevén "Ray- naud jelenség" vagy "fehér kéz") főleg annál, aki keringési zavarokban szenved. A tünetek a kezet, a csuklót és az ujjakat érintik, csökken az érzékenységük, zsibbadtak, viszketnek, fájnak, elszíntelenednek, vagy a bőr szerke- zete módosul. Ezeket a hatásokat csak növeli az alacsony környezeti hőmérséklet és/vagy a markolatok túlzott szorítása. A tünetek meg- jelenésekor csökkenteni kell a gép használa- tának idejét, és orvoshoz kell fordulni. Használati korlátozások

• A gépet nem használhatják azok, akik nem ké- pesek azt két kézzel erősen megtartani és/vagy munka közben nem tudnak két lábon stabilan egyensúlyban maradni.

• Soha ne használja a gépet, ha a védőrészei ká- rosodtak, hiányoznak vagy nincsenek megfele- lően elhelyezve.

• Soha ne használja a gépet az egyes üzemmó- dokhoz (lombszívó vagy –fúvó) előírt tartozékok felszerelése nélkül.

• Ne kapcsolja ki, iktassa ki, távolítsa el vagy mó- dosítsa a gépen levő biztonsági rendszereket/ mikrokapcsolókat.

• Ne használja az elektromos szerszámot, ha a kapcsolóval nem tudja azt szabályosan elindí- tani, vagy leállítani. Olyan elektromos szerszám, mely nem vezérelhető a kapcsolóján keresztül, veszélyes és mindenképpen meg kell javítani.

• Ne vesse alá a gépet túlságos erőfeszítés- nek és ne használjon kis gépet nehéz munkák végrehajtásához; a megfelelő gép használata csökkenti a lehetséges veszélyeket, és javítja a munka minőségét.

2.4 KARBANTARTÁS, TÁROLÁS

A gép biztonságának és teljesítményszintjének érdekében végezze el a gép rendszeres karban- tartását és gondoskodjon megfelelő tárolásáról. Karbantartás

• Soha ne használja a gépet kopott vagy sérült alkatrészekkel. A meghibásodott vagy sérült alkatrészeket ne javítsa, hanem cserélje ki. Csak eredeti cserealkatrészeket használjon. A jelen útmutatóban megadott zajszint- és vibrációértékek a gép legnagyobb hasz- nálati értékei. Szükséges biztosítani azokat a megelőző intézkedéseket, melyek révén megszüntethetők a magas zajszint és a vibrá- lás okozta lehetséges károsodások; a gépet állandó sebességen kell használni, a marko- latot a megfelelő erővel kell tartani, a gépet a munka elvégzéséhez elegendő legkisebb fordulatszámon kell üzemeltetni, fülvédőt kell viselni és a munka során szüneteket kell tar- tani. Tárolás

• A tűzveszély csökkentése céljából ne hagyja a munka melléktermékeit tartalmazó tárolóedényeket a helyiségben.HU - 4

FONTOS Az itt következő biztonsági előírások kiegészítik a géphez szállított akkumulátor és az akkumulátor-töltő útmutatójában található biztonsági szabályokat .

• Az akkumulátorok feltöltéséhez kizárólag a gyártó által ajánlott akkumulátor-töltőket hasz- náljon! A nem megfelelő akkumulátor-töltő használata áramütést, túlmelegedést vagy az akkumulátor maró hatású folyadékának kiömlé- sét okozhatja.

• Kizárólag az Ön által vásárolt szerszámhoz való akkumulátorokat használjon! Más akkumuláto- rok használata sérülést okozhat és tűzveszé- lyes lehet.

• Szigorúan tartsa be a helyi előírásokat a csoma- golóanyagok, használt alkatrészek vagy bármi egyéb, környezetszennyező elem selejtezésére vonatkozóan; ezeket a hulladékokat ne helyez- ze a háztartási hulladékba, hanem szelektív hulladékkezelés keretében szállítsa a megfelelő gyűjtőtelepekre, ahol gondoskodnak azok újra- hasznosításáról.

• Szigorúan kövesse a helyi előírásokat a levágott növényzet megsemmisítését illetően.

• Az üzemen kívül helyezéskor ne szennyezze a géppel a környezetet, hanem a hatályos helyi előírások értelmében adja le egy gyűjtőtelepen.

Az elektro- mos és elektronikus berendezések hulla- dékairól szóló 2012/19/EU irányelv sze- rint a használatból kivont elektromos berendezéseket elkülönítve kell gyűjteni, az öko- kompatibilis újrahasznosítás céljából. Ha az elekt- romos készülékeket hulladéklerakó helyeken vagy a talajon hagyva selejtezik, az ártalmas anyagok elérhetik a talajvízréteget és az élelmi- szerláncba kerülhetnek, mellyel az Ön egészsé- gét károsíthatják. A termék ártalmatlanítására vo- natkozó részletesebb tájékoztatásért forduljon a kommunális hulladék megsemmisítéséért felelős céghez vagy az Ön márkakereskedőjéhez.

Az akkumulátor az Ön és a környezet számára veszélyes anyagokat tartalmaz. Ezért el kell távolítani a gépből és a lítiumionos akkumulátorok hulladékként való kezelését vállaló telepen kell leadni.

anyagok újrahasznosítása elősegíti a kör- nyezetszennyezés megelőzését és csökkenti a nyersanyagok iránti keresletet.

Ez a gép kerti kisgép, pontosan akkumulátoros hordozható kerti lombszívó-lombfúvó gép. A gép lényegében egy motorból áll, mely a nagysebességű levegőáramlatot keltő ventilátort forgatja.

Ezt a gépet lomb, fű, kis súlyú és méretű egyéb törmelék levegőfúvással/beszívással történő sep- rése céljára terveztük és készítettük.

A fentiektől eltérő bármilyen más használat veszélyes lehet és személyi és/vagy tárgyi károkat okozhat. Helytelen használatnak minősülnek az alábbiak (példaként és nem kizárólagosan):

• gyúlékony vagy robbanásveszélyes anyagok, forró parázs, nem lángoló égő anyagok, égő cigaretta, üvegdarabok, éles törmelékek, fém tárgyak, kövek és bármi egyéb, a gépkezelő vagy más személyek biztonságát veszélyeztető tárgy felhalmozására vagy összegyűjtésére való használata;

• a levegőáram személyek vagy állatok felé irányítása;

• egy személynél többen alkalmazzák a gépet. FONTOS A gép helytelen használata a garancia elévülését, valamint a Gyártó bárminemű felelősség alóli mentesülését vonja maga után, a felhasználóra hárítva a saját magán vagy másokon okozott károkból illetve sérülésekből származó kötelezettségeket.HU - 5

3.1.3 Felhasználói célcsoport

Ez a gép fogyasztói, azaz nem professzionális használatra készült. Hobbikertészeti alkalmazásra készült.

3.2 FŐ ALKATRÉSZEK (1. ábra)

A. Motor egység: biztosítja a ventilátor hajtását. B. elülső szívó/fúvó cső. C. hátsó szívó/fúvó cső. D. Markolat: lehetővé teszi a gép irányítását. E. Elülső markolat: lehetővé teszi a gép biztosabb megtartását. F. ON/OFF sebességkapcsoló: a gép beindí- tására, kikapcsolására és az üzemi sebesség szabályozására szolgál. G. Gyűjtőzsák: a felszívott anyag összegyűjté- sére szolgál. H. Szívás/fúvás kapcsoló: a gép üzemmódjá- nak átváltására szolgál.

I. Kerekek: megkönnyítik a gép vezetését

J. Akkumulátor-tartó: az akkumulátorok táro- lórekesze. K. Akkumulátorok (ha nem tartozéka a gép- nek, lásd a 13. "külön rendelhető tartozékok" c. fejezetet): a szerszámnak elektromos ener- giát szolgáltatnak; jellemzőik és használatuk szabályai egy külön használati utasításban vannak leírva. L. Akkumulátor-töltő (ha nem tartozéka a gép- nek, lásd a 13. "külön rendelhető tartozékok" c. fejezetet): az akkumulátor töltésére szol- gáló készülék; jellemzői és használatának szabályai egy külön használati utasításban vannak leírva.

3.3 TERMÉK AZONOSÍTÓ CÍMKE (1. ábra)

1. Zajteljesítmény szint

2. Minőségazonossági jelzés

6. A gyártó neve és címe

8. Hálózati feszültség és frekvencia

Másolja át a belső borítólapon látható gépazono- sító címke megfelelő helyére az azonosítási ada- tokat. FONTOS A felhatalmazott márkaszervizzel való kapcsolatfelvételkor adja meg mindig a cím- kén látható termékazonosító adatokat! FONTOS A példa megfelelőségi nyilatkozat a használati útmutató utolsó oldalain található.

3.4 BIZTONSÁGI JELZÉSEK (2. ábra)

A gépen különféle szimbólumok láthatók. A jelölések jelentése: FIGYELEM! VESZÉLY! Ha nem megfelelően használja ezt a gépet, veszélyes lehet saját magára és másokra nézve. FIGYELEM! Mielőtt használatba venné a gépet, olvassa el a használati utasítást. Viseljen hallásvédő eszközöket, védőszemüveget. Ne tegye ki esőnek (vagy nedvességnek). KIDOBÁS VESZÉLY! Ügyeljen a levegőáramlás által esetlegesen kidobott anyagra, ami súlyos személyi sérüléseket vagy tárgyi károkat okozhat. KIDOBÁS VESZÉLY! A gép használata alatt tilos bárkinek vagy bármely háziállatnak 15 méteres távolságon belül tartózkodnia. Bármilyen ellenőrzési, tisztítási vagy karbantartási, beállítási mű- velet előtt távolítsa el az akkumu- látort. Ventilátor lapátok A forgó ventilátor lapátok súlyos balesetet okozhatnak. Ne érjen a ventilátorhoz a műkö- dő gépen' FONTOS A megrongálódott vagy olvashatatlan címkéket ki kell cserélni! Kérjen új címkéket a szerviztől.HU - 6

Tárolási és szállítási okok miatt a gép néhány elemét nem szereltük fel közvetlenül a gyárban. Ezeket a csomagolóanyag eltávolítása után kell felszerelnie, a következő utasításokat követve. A gép kicsomagolását és összeszerelé- sét szilárd, sík felületen kell végezni, továb- bá elegendő helyet kell biztosítani a gép és a csomagolás mozgatásához a megfelelő szerszámok alkalmazásával. Ne használja a gépet, amíg nem végezte el az "ÖSSZESZE- RELÉS" szakaszban leírt műveleteket.

1. Óvatosan bontsa ki a csomagolást, ügyeljen,

hogy ne vesszenek el az alkatrészek.

2. Olvassa el a dobozban található dokumentá-

ciót, beleértve a jelen használati útmutatót.

3. Vegye ki a dobozból az összes felszerelendő

4. Vegye ki a dobozból a gépet.

5. Selejtezze a dobozt és a csomagolást az ér-

vényes helyi előírások betartásával. Az összeszerelés előtt ellenőrizze, hogy az akkumulátor ne legyen a rekeszében.

4.2 A SZÍVÓ/FÚVÓ CSŐ FELSZERELÉSE

Illessze az elülső szívó/fúvó csövet (3.A ábra) a hátsó csőbe (3.B ábra), rögzítse a megfelelő csavarral (3.C ábra).

4.3 A GYŰJTŐZSÁK FELSZERELÉSE

1. Kapcsolja a gyűjtőzsákot (4.A ábra) a

kimeneti nyíláshoz (4.B ábra), ügyeljen a helyes rögzítésre.

2. Kapcsolja a gyűjtőzsákot az elülső csőhöz

(5.A ábra) az erre szolgáló kapoccsal (5.B ábra).

4.4 AZ ELÜLSŐ MARKOLAT

FELSZERELÉSE Illessze a markolatot (6.A ábra) a helyére és rögzítse a kívánt állásban az erre szolgáló rögzítőelemmel (6.B ábra).

4.5 A VÁLLSZÍJ FELSZERELÉSE

Akassza a vállszíj karabínerkapcsát a gép felső részén található gyűrűbe (7.A ábra). FONTOS Állítsa le a gépet és mindig vegye ki az akkumulátort (7.2.2. szak.) , amikor leszereli a szívó/fúvó csövet és a gyűjtőzsákot.

A kapcsoló a gép üzemmódjának átváltására szolgál: – a kapcsolót a "BLOW" (8.A ábra) állásba kapcsolva a fúvó üzemmódot választja ki; – a kapcsolót a "VAC" (8.B ábra) állásba kapcsolva a szívó üzemmódot választja ki. Az üzemmódot a gép bekapcsolása előtt kell kiválasztani.

5.2 INDÍTÓ/LEÁLLÍTÓ KAPCSOLÓ

Az indító/leállító kapcsolónak (9. ábra) kettős funkciója van:

1. a gép indítása/leállítása, és ezzel egyidejűleg

a ventilátor forgásának be- és kikapcsolása; A gép leállításához kapcsolja át a kapcsolót a "0" pozícióba.

2. lehetővé teszi a ventilátor forgási

sebességének szabályozását a kapcsoló megfelelő állásba forgatásával (1-5 között). A gép beindítása a ventilátor egyidejű forgását okozza.

6.1.1 Az akkumulátor ellenőrzése és

feltöltése (10. ábra) Minden használat előtt ellenőrizze az akkumulátor töltési szintjét és töltse fel az útmutatójában leírtak szerint.

6.1.2 A vállszíj beállítása

Állítsa be a vállszíj hosszúságát úgy, hogy a szívócsövet a talajtól minimális távolságra tarthassa. (7. ábra).

6.2 BIZTONSÁGI ELLENŐRZÉSEK

A használat előtt mindig végezze el a biztonsági ellenőrzéseket.HU - 7

6.2.1 Általános ellenőrzés

Tárgy Eredmény Markolatok (1.D, 1.E ábra) Tiszta, száraz, megfelelően és szilárdan rögzül a géphez A gépen levő csavarok Jól rögzülnek (nem lazák) A hűtőlevegő nyílásai Nincsenek eltömődve Szívó/fúvó cső (1.B, 1.C ábra) és gyűjtőzsák (1.G ábra). Helyesen felszerelve. Károsodásra utaló jelekről mentes. Nincs eltömődve. Ventilátor Károsodásra utaló jelekről mentes Védőrészek Károsodásra utaló jelekről mentes Akkumulátorok (1.K ábra) Nincs sérülés a burkolatán, nem szivárog belőle folyadék Indító/leállító kapcsoló (1.F ábra) Könnyen kell az egyik állásból a másikba mozdulnia Gép Károsodásra vagy kopásra utaló jelekről mentes. Nincs rendellenes vibrálás Nincs rendellenes zaj

6.2.2 A gép működési próbája

1. Indítsa be a gépet

(6.3. szak.). A gép elindul és a ventilátor forog

kapcsolót a leállítási "0" pozícióba (9. ábra).

könnyen kell átkapcsolnia és gépnek le kell állnia. Ha a táblázatokba foglaltaktól bármiben eltérő eredményt észlel, ne használja a gépet! Vigye szervizbe a gépet és végeztesse el a megfelelő ellenőrzéseket és javításokat.

1. Álljon biztos és stabil helyzetben.

2. Ellenőrizze, hogy a szívó/fúvó cső ne irányul-

jon a jelen levő személyek vagy törmelékek irányába. Ellenőrizze, hogy a kapcsoló "0" pozícióban legyen.

3. Helyezze be az akkumulátorokat (11.A. ábra)

ütközésig nyomva, amíg a rögzülést és a villamos érintkezést jelző kattanást hall. MEGJEGYZÉS A gép csak akkor működik, ha mindkét akkumulátor a helyén van.

4. Válassza ki a kívánt üzemmódot az átkapcsoló

megfelelő állásba kapcsolásával (8. ábra).

5. Kapcsolja át a kapcsolót az indítási pozícióba

(9. ábra). A gép beindítása a ventilátor egyidejű forgását okozza.

Munka közben a gépet mindig tartsa két kézzel, erősen a markolatnál. MEGJEGYZÉS A munkavégzés során az akkumulátort a teljes lemerülés ellen egy olyan szerkezet védi, mely kikapcsolja a gépet és megakadályozza működtetését.

6.4.1 Használati tanácsok

1. Lassan haladjon, tartsa a fúvócső végét

megfelelő távolságra a talajtól (7. ábra).

2. Az eltávolítandó anyag szétszóródásának

elkerülése végett irányítsa a levegőáramot az anyagkupac széle felé. Soha ne irányítsa a levegőáramot a kupac közepébe.

3. Mindig erősen tartsa a gépet mindkét

4. Amikor aprításra alkalmazza a gépet, hasz-

6.4.2 Szellőző rácsok

Soha ne takarja le a szellőző rácsokat. Tartsa min- dig szabadon a törmelékektől és az eltömődéstől. A rácsok legyenek mindig tiszták a motor megfe- lelő hűtése érdekében.

6.4.3 Lombfúvó üzemmód

1. Kapcsolja az üzemmód választót a "BLOW"

2. Erősen tartsa a lombfúvót.

3. Irányítsa a levegőfúvást előre és tartsa a

fúvókát megfelelő távolságra a talajtól vagy padlózattól, eközben végezzen fúvást az egyik oldalról a másik oldal irányába. Lassan haladjon, az összegyűjtött törmelékkupac legyen mindig elöl.

6.4.4 Lombszívó/aprító üzemmód

1. Kapcsolja az üzemmód választót a "VAC"

2. Erősen tartsa a lombszívót.

3. A szívócső végén található vezető kerekek

(1.I ábra) az elszívó csőnek a talajon történő vezetésének megkönnyítésére szolgálnak.HU - 8

4. A kisméretű hulladékok, pl. lomb, ágak a

ventilátoron való áthaladás során aprításra kerülnek.

5. A gyűjtőzsák hosszú élettartamának és a

gép jobb hatásfokú működésének biztosítása céljából gyakran ürítse ki a zsákot.

6.4.5 A sebesség szabályozása

A ventilátor forgási sebességét mindig az eltávolítandó anyag függvényében szabályozza: – közepes fúvási sebesség könnyű anyagokhoz és kisméretű ágakhoz pázsiton, fű és avar mozgatásához betonon vagy szilárd talajon; – maximális fúvási sebesség, vizes levelek, nehezebb anyagok, mint friss hó vagy nagy mennyiségű szennyeződés mozgatásához.

A gép leállításához kapcsolja át a kapcsolót a "0" pozícióba (9. ábra). A ventilátor a gép kikapcsolása után néhány másodpercig még forog. Mindig állítsa le a gépet a munkaterületek közötti helyváltoztatás alatt. Helyváltoztatás közben soha ne tartsa a kezét a gázkaron, nehogy véletlen beindítsa a gépet.

6.6 A HASZNÁLAT UTÁN

1. Vegye ki az akkumulátort és töltse fel

2. Hagyja kihűlni a motort, mielőtt a gépet bárhol

3. Tisztítsa meg a gépet (7.3. szak.).

4. Ellenőrizze, hogy nincsenek-e meglazult

vagy károsodott alkatrészek. Szükség esetén cserélje ki a károsodott részeket, és húzza meg a meglazult csavarokat vagy forduljon a márkaszervizhez.

5. A gép esetleges károsodásának ellenőrzése

Szükség esetén forduljon a márkaszervizhez. FONTOS Mindig vegye ki az akkumulátort (7.2.2. szak), amikor használaton kívül vagy felügyelet nélkül hagyja a gépet.

7. RENDSZERES KARBANTARTÁS

7.1 ÁLTALÁNOS TUDNIVALÓK

Bármilyen ellenőrzési, tisztítási vagy karbantartási, beállítási művelet előtt:

• Állítsa le a gépet (6.5. szakasz).

• Vegye ki az akkumulátort és töltse fel (7.2.2. szak), (soha ne hagyja az akkumulá- tort a gépben vagy gyermekek és illetékte- lenek által elérhető helyen).

• Győződjön meg arról, hogy az összes moz- gó rész teljesen leállt-e.

• Hagyja kihűlni a motort, mielőtt a gépet bár- hol elhelyezné.

• Viseljen megfelelő ruházatot, munkakesz- tyűt és védőszemüveget;

• Olvassa el a vonatkozó útmutatót. FONTOS A használati utasításban le nem írt összes beállítást, valamint karbantartási műveletet márkakereskedőjénél vagy egy szakszervizben kell elvégeztetni.

7.2.1 Az akkumulátor működési ideje

Az akkumulátor működési ideje (tehát az újratöltés nélkül kezelhető terület mérete) főként a kezelőtől függ, aki lehetőleg kerülje el az alábbiakat: – gyakori be- és kikapcsolás a munka során; – az eltávolítandó anyag jellegének nem megfelelő ventilátor forgási sebesség (6.4.5. szak.). Az akkumulátor működési idejének optimális ki- használásához mindig ajánlott a ventilátor forgási sebességét az eltávolítandó anyag függvényében szabályozni. Amennyiben a gépet a szabványos akkumulátor által lehetővé tett működési időnél hosszabb idő- tartamig kívánja használni, az alábbi megoldáso- kat ajánljuk:

• vásároljon egy második szabványos akkumulá- tort a lemerült akkumulátor azonnali cseréjéhez, így a munka azonnal folytatható. MEGJEGYZÉS Mindig csak teljesen feltöltött akkumulátorokat használjon. Amennyiben a két akkumulátor egyike nincs teljesen feltöltve, a gép ennek lemerülése után kikapcsol. Vásároljon egy, a szabványos akkumulátornál hosszabb működési időt biztosító akkumulátort (13.1. szak.).

7.2.2 Az akkumulátor eltávolítása és

feltöltése (12,13. ábra) MEGJEGYZÉS Az akkumulátor védőeszközzel van felszerelve, mely csak akkor teszi lehetővé a feltöltést, ha a környezeti hőmérséklet 0 és +45 °C között van.HU - 9

7.3 A GÉP TISZTÍTÁSA

• A tűzveszély csökkentése érdekében távolítsa el a gépről a levél- és ágmaradványokat.

• A használat után mindig tisztítsa meg a gépet egy semleges tisztítószerrel átitatott, tiszta törlőkendővel.

• Törölje teljesen szárazra puha, száraz törlőkendővel. A nedvesség elektromos áramütés veszélyét okozhatja.

• Ne használjon agresszív tisztítószert vagy oldószert a műanyag részek vagy a markolatok tisztításához.

• Ne használjon vízsugarat és ne érje víz a motort és az elektromos alkatrészeket.

• Mindig tartsa tisztán, portól és törmeléktől men- tesen a ventilátort sűrített levegő befúvásával a rácson át. Ne fecskendezzen vizet a ventilátorra.

• A motor vagy az akkumulátor túlmelegedésé- nek és károsodásának elkerülése érdekében a hűtőlevegő rácsait mindig tisztán és hulladékok- tól mentesen kell tartani.

1. Állítsa a be-/ki kapcsolót a "0" állásba és várja

meg, míg a gép teljesen kikapcsol.

2. Vegye ki az akkumulátor egységet

3. Minden használat után ürítse ki a gyűjtőzsákot,

ezzel elkerülhető a zsák elhasználódása ás a levegőáramlás elakadása, ami csökkentheti a gép hatásfokát.

4. Fordítsa ki a zsákot és rázza ki a por és a

törmelékek eltávolítása céljából.

5. Gondosan távolítsa el a szívócsövet eltömítő

• A csavarokat és a csavaranyákat mindig tartsa meghúzva, hogy a gép mindig üzembiztos legyen.

• Rendszeresen ellenőrizze a markolatok megfelelő rögzítését.

1. Vegye ki az akkumulátort és töltse fel

2. Hagyja kihűlni a motort, mielőtt a gépet bárhol

3. Tisztítsa meg a gépet (7.3. szak.).

4. Ellenőrizze, hogy nincsenek-e meglazult

vagy károsodott alkatrészek. Szükség esetén cserélje ki a károsodott részeket, és húzza meg a meglazult csavarokat vagy forduljon a márkaszervizhez.

– száraz helyen; – az időjárás viszontagságaitól védetten – gyermekektől elzárva; – ellenőrizze, hogy eltávolította-e a karbantar- táshoz használt kulcsokat és szerszámokat.

8.2 AZ AKKUMULÁTOR TÁROLÁSA

Ha az akkumulátort huzamos ideig nem tölti fel, tárolja árnyékban, hűvös és száraz helyen, 0~45°C közötti hőmérsékleten. FONTOS Huzamosabb üzemszünet idején kéthavonta töltse fel az akkumulátort az élettartama meghosszabbítása céljából.

Minden alkalommal, amikor a gépet mozgatni, vagy szállítani kell:

1. Állítsa le a gépet (6.5. szakasz).

2. Győződjön meg arról, hogy az összes mozgó

rész teljesen leállt-e.

3. Vegye ki az akkumulátort és töltse fel

4. A gépet kizárólag a markolatánál fogva emelje

és a csöveket olyan irányba állítsa, hogy ne akadályozzák a mozgást.

5. Ellenőrizze, hogy a gép mozgása ne okozzon

10. SZERVIZSZOLGÁLAT ÉS JAVÍTÁS

Ebben a használati utasításban megtalálja a gép kezeléséhez és a felhasználó által elvégezhető helyes alapkarbantartásához szükséges összes útmutatást. A használati utasításban le nem írt összes beállítási és karbantartási műveletet a márkakereskedőnél vagy szakszervizben kell elvégeztetni. Nem megfelelő műhelyekben, vagy nem szakember által végzett műveletek a jótállás bármely formájának elévülését és a gyártó mindennemű felelősség alóli mentesülését vonják maguk után.

• A nem eredeti cserealkatrészeket és tartozékokat nem engedélyeztük, a nem eredeti cserealkatrészek és tartozékok alkalmazása veszélyezteti a gép biztonságát, továbbáHU - 10 felmenti a gyártót a mindennemű kötelezettség és felelősség alól.

• Az eredeti cserealkatrészek az engedéllyel rendelkező szervizektől és viszonteladóktól szerezhetők be.

11. A JÓTÁLLÁS ÉRVÉNYESSÉGE

A jótállási feltételek kizárólag a fogyasztókra, tehát nem professzionális felhasználókra vonatkoznak. A jótállás érvényes minden anyagminőségi és gyártási hibára, amelyet az érvényes jótállási idő alatt a márkakereskedő vagy a szakszerviz megállapít. A jótállás alkalmazása a hibásnak ítélt alkatrész javítására vagy cseréjére korlátozódik. A jótállás alkalmazásának feltétele a gép rendszeres karbantartása. A jótállás nem vonatkozik az alábbi okok miatt keletkező károkra:

• A kísérő dokumentáció (használati utasítások) hiányos ismerete.

• Professzionális használat.

• Figyelmetlenség, hanyagság.

• Külső okok (villámcsapás, ütések, a gépben levő idegen tárgyak) vagy baleset.

• Helytelen vagy a gyártó által nem megengedett használat és összeszerelés.

• Hiányos karbantartás.

• Nem eredeti (illeszthető) cserealkatrészek használata.

• Nem a gyártó által szállított vagy engedélyezett tartozékok használata. A jótállás továbbá nem érvényes az alábbiakra:

• A karbantartási műveletek ( a használati útmu- tató szerint).

• A fogyóeszközök normál kopása, elhasználó- dása.

• Normál elhasználódás.

• A gép esztétikai rongálódása a használat követ- keztében.

• A jótállás érvényesítésével járó esetleges költ- ségek, mint a kiszállás a felhasználóhoz, a gép szállítása a márkakereskedőhöz, eszközök bér- lése a cseréhez vagy külső vállalat megbízása a karbantartási munkálatokkal. A felhasználó a helyi törvények védelme alatt áll. A felhasználónak a helyi törvények biztosította jogait a jelen jótállás semmilyen módon sem korlátozza.HU - 11

12. A PROBLÉMÁK AZONOSÍTÁSA

bekapcsolásakor a gép nem indul be Nincs akkumulátor vagy nincs megfelelően behelyezve Ellenőrizze az akkumulátorok megfelelő elhelyezését (7.2.3. szak.) Az akkumulátor(ok) lemerült(ek) Ellenőrizze az akkumulátorok töltését és töltse fel (7.2.2. szak.). Indító/leállító kapcsoló hibás vagy a fúvó károsodott Ne használja a gépet. Azonnal állítsa le a gépet, vegye ki az akkumulátort és forduljon a márkaszervizhez.

2. A motor munkavégzés

közben leáll Az akkumulátorok nincsenek megfelelően behelyezve Ellenőrizze az akkumulátorok megfelelő elhelyezését (7.2.3. szak.) Az akkumulátor(ok) lemerült(ek) Ellenőrizze az akkumulátorok töltését és töltse fel (7.2.2. szak.).

3. A ventilátor forog,

de nem áramlik ki levegő a fúvó csőből A fúvó cső elakadt vagy eltömődött Állítsa le a gépet, vegye ki az akkumulátorokat és távolítsa el az eltömődést.

4. Erős zajok és/vagy

vibrálás érzékelhető a munkavégzés alatt Meglazult vagy sérült részek Állítsa le a gépet, vegye ki az akkumulátort és: – ellenőrizze a károkat; – - ellenőrizze, hogy nincsenek-e meglazult részek, ha szükséges, rögzítse; – cserélje ki egyenértékű jellemzőjű részekre vagy javíttassa meg a károsodott részeket.

alatt füstöl A lombfúvó károsodott Ne használja a gépet. Azonnal állítsa le a gépet, vegye ki az akkumulátort és forduljon a márkaszervizhez.

működési ideje elégtelen Nehéz használati körülmények, melyek nagyobb áramfelvételt igényelnek Használja a gépet optimálisan (7.2.1. szak.) Az akkumulátor teljesítménye nem elégséges a munkaigényekhez Használjon növelt teljesítményű akkumulátorokat (13.1. szak) Az akkumulátor kapacitása csökken Vásároljon egy új akkumulátort

töltő nem végzi el az akkumulátor feltöltését Az akkumulátorok nincsenek megfelelően behelyezve az akkumulátor-töltőbe Ellenőrizze a behelyezését (7.2.2 szak.) Nem megfelelő környezeti körülmények Megfelelő hőmérsékletű helyiségben végezze el a feltöltést (lásd az akkumulátor / akkumulátor-töltő útmutatóját) Az érintkezők szennyezettek Tisztítsa meg az érintkezőket Az akkumulátor-töltőn nincs feszültség Ellenőrizze, hogy a dugó csatlakozik-e az aljzatba, és van-e áramellátás. Hibás akkumulátor-töltő Cserélje ki eredeti pótalkatrésszel Ha a rendellenesség nem szűnik meg, lásd az akkumulátor / akkumulátor-töltő útmutatóját Amennyiben a fent leírt műveletek elvégzése után a problémák továbbra is fennállnak, forduljon a márkakereskedőhöz.HU - 12

Különböző kapacitású akkumulátorok kaphatók a különféle üzemi igények kielégítésére (14. ábra). A jelen géphez hitelesített akkumulátorok listája a "Műszaki adatok" c. táblázatban szerepel.

13.2 AKKUMULÁTOR-TÖLTŐ

Az akkumulátor töltésére szolgáló készülék (15. ábra).LT - 1 DĖMESIO! PRIEŠ NAUDOJANT ĮRENGINĮ, ATIDŽIAI PERSKAITYTI ŠĮ NAUDOTOJO VADOVĄ. Išsaugoti vėlesnėms konsultacijoms.

7. Nabíjačka akumulátora

1. Alulírott Vállalat

2. Felelősségének teljes tudatában

kijelenti, hogy az alábbi gép: Hordozható kerti Lombfúvó a) Típus / Alaptípus c) Gyártási szám d) Motor: akkumulátor

3. Megfelel az alábbi irányelvek

előírásainak: e) Tanúsító szerv

4. Hivatkozás a harmonizált szabványokra

g) Mért zajteljesítmény szint h) Garantált zajteljesítmény szint k) Levegőáramlás n) Műszaki Dosszié szerkesztésére felhatalmazott személy: o) Helye és ideje RU ( Перевод оригинальных инструкций) Декларация соответствия нормам ЕС (Директива о машинном оборудовании 2006/42/ЕС, Приложение II, часть A)
