KASUTUSJUHEND VS 100e Kit STIGA

Akutoitel lehepuhur / imur KASUTUSJUHEND ETTEVAATUST: enne masina kasutamist lugeda tähelepanelikultkäesolevat kasutusjuhendit.

[2] Toite pinge MAX [3] Toite pinge NOMINAL [4] Kiirus ilma koormuseta (Toite pinge NOMINAL) [5] Õhu maksimaalne kiirus [6] Õhuvool [7] Kaal ilma akuta [8] Helirõhu tase (vastavalt EN 50636- 2-100) [9] Mõõtemääramatus [10] Mõõdetud müravõimsuse tase (vasta- valt EN 50636-2-100) [11] Garanteeritud müravõimsuse tase (vastavalt 2000/14/EC) [12] Vibratsioonide tase (vastavalt EN 50636-2-100) [13] Tellimusel lisatarvikud [14] Aku [15] Akulaadija a) MÄRKUS: deklareeritud koguvibratsio- oni tase mõõdeti standardiseeritud testi käigus, mille abil on võimalik võrrelda omavahel erinevate tööriistade vibratsio- oni. Deklareeritud koguvibratsiooni võib kasutada ka eeldatava vibratsiooni käes olemise hindamiseks. b) HOIATUS: tegelikud tööriista kasutami- sel tekkivad vibratsioonid võivad erineda deklareeritud koguvibratsiooni tasemest sõltuvalt tööriista kasutamise viisist Seepärast tuleb töö ajal kasutusel võtta ohutusmeetodid, millega töötajat kaitsta: kandke kasutamise ajal kindaid, piirake masina kasutamise aega ja lühendage perioode, mille vältel hoitakse gaasihooba all.

MÄRKUS või TÄHTIS sisaldab täpsustusi või uusi elemente eespool märgitu juurde, et masinat mitte kahjustada ega kahju tekitada. Sümbol tähistab ohtu. Hoiatuste eiramisega võib kaasneda vigastuste oht iseendale või teistele isikutele ja/või kahju. Punktid, mis on tähistatud hallide täppidega kontuuriga ruuduga, näitavad võimalikke omadusi, mida kõikidel käesolevas juhendis kirjeldatud mudelitel ei pruugi olla. Kontrollige, kas teie mudelil on nimetatud omadused. Kõik tähistused “eesmine”, “tagumine”, “parem” ja “vasak” on määratletud juhi asukohast näoga sõidusuunas.

Lugeda tähelepanelikult antud kasutus- juhendit enne masina kasutamist. Õppida tundma juhtiseadmeid ja masina otstarbeko- hast kasutamist. Hoiatuste ja juhiste eiramine võib põhjustada elektrilööke, tuleohtu ja/või raskeid vigastusi. Hoidke kõik ohutuseeskir- jad ja kasutusjuhendid alles edaspidiseks kasutamiseks.

• Masinat ei tohi kasutada lapsed ega piiratud füüsiliste, aistmis- ja vaimsete võimetega inimesed või inimesed, kel puuduvad kogemused ja vajalikud teadmised või kes ei ole juhenditega tutvunud. Kohalikud seadused võivad sätestada kasutaja miinimumea.

• Masinat ei tohi kunagi kasutada inimeste, eriti laste, või loomade läheduses. Lapsed peavad olema teise täiskasvanu järelevalve all. Lapsed ei tohi seadmega mängida. INDEKS

3.1 Masina kirjeldus ja ettenähtud kasutusotstarve ...... 4

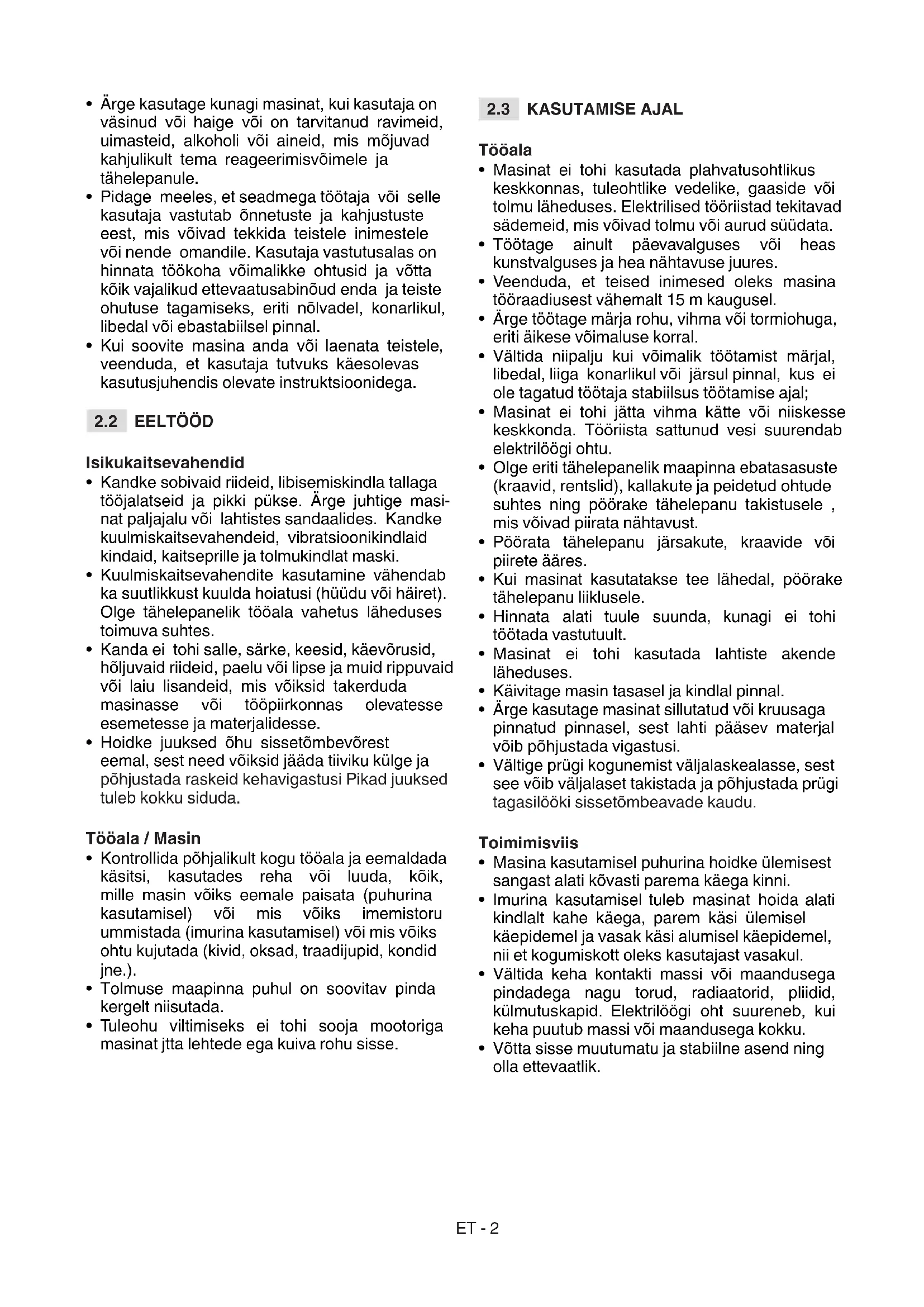

• Ärge kasutage kunagi masinat, kui kasutaja on väsinud või haige või on tarvitanud ravimeid, uimasteid, alkoholi või aineid, mis mõjuvad kahjulikult tema reageerimisvõimele ja tähelepanule.

• Pidage meeles, et seadmega töötaja või selle kasutaja vastutab õnnetuste ja kahjustuste eest, mis võivad tekkida teistele inimestele või nende omandile. Kasutaja vastutusalas on hinnata töökoha võimalikke ohtusid ja võtta kõik vajalikud ettevaatusabinõud enda ja teiste ohutuse tagamiseks, eriti nõlvadel, konarlikul, libedal või ebastabiilsel pinnal.

• Kui soovite masina anda või laenata teistele, veenduda, et kasutaja tutvuks käesolevas kasutusjuhendis olevate instruktsioonidega.

• Kandke sobivaid riideid, libisemiskindla tallaga tööjalatseid ja pikki pükse. Ärge juhtige masi- nat paljajalu või lahtistes sandaalides. Kandke kuulmiskaitsevahendeid, vibratsioonikindlaid kindaid, kaitseprille ja tolmukindlat maski.

• Kuulmiskaitsevahendite kasutamine vähendab ka suutlikkust kuulda hoiatusi (hüüdu või häiret). Olge tähelepanelik tööala vahetus läheduses toimuva suhtes.

• Kanda ei tohi salle, särke, keesid, käevõrusid, hõljuvaid riideid, paelu või lipse ja muid rippuvaid või laiu lisandeid, mis võiksid takerduda masinasse või tööpiirkonnas olevatesse esemetesse ja materjalidesse.

• Hoidke juuksed õhu sissetõmbevõrest eemal, sest need võiksid jääda tiiviku külge ja põhjustada raskeid kehavigastusi Pikad juuksed tuleb kokku siduda. Tööala / Masin

• Kontrollida põhjalikult kogu tööala ja eemaldada käsitsi, kasutades reha või luuda, kõik, mille masin võiks eemale paisata (puhurina kasutamisel) või mis võiks imemistoru ummistada (imurina kasutamisel) või mis võiks ohtu kujutada (kivid, oksad, traadijupid, kondid jne.).

• Tolmuse maapinna puhul on soovitav pinda kergelt niisutada.

• Tuleohu viltimiseks ei tohi sooja mootoriga masinat jtta lehtede ega kuiva rohu sisse.

• Masinat ei tohi kasutada plahvatusohtlikus keskkonnas, tuleohtlike vedelike, gaaside või tolmu läheduses. Elektrilised tööriistad tekitavad sädemeid, mis võivad tolmu või aurud süüdata.

• Töötage ainult päevavalguses või heas kunstvalguses ja hea nähtavuse juures.

• Veenduda, et teised inimesed oleks masina tööraadiusest vähemalt 15 m kaugusel.

• Ärge töötage märja rohu, vihma või tormiohuga, eriti äikese võimaluse korral.

• Vältida niipalju kui võimalik töötamist märjal, libedal, liiga konarlikul või järsul pinnal, kus ei ole tagatud töötaja stabiilsus töötamise ajal;

• Masinat ei tohi jätta vihma kätte või niiskesse keskkonda. Tööriista sattunud vesi suurendab elektrilöögi ohtu.

• Olge eriti tähelepanelik maapinna ebatasasuste (kraavid, rentslid), kallakute ja peidetud ohtude suhtes ning pöörake tähelepanu takistusele , mis võivad piirata nähtavust.

• Pöörata tähelepanu järsakute, kraavide või piirete ääres.

• Kui masinat kasutatakse tee lähedal, pöörake tähelepanu liiklusele.

• Hinnata alati tuule suunda, kunagi ei tohi töötada vastutuult.

• Masinat ei tohi kasutada lahtiste akende läheduses.

• Käivitage masin tasasel ja kindlal pinnal.

• Ärge kasutage masinat sillutatud või kruusaga pinnatud pinnasel, sest lahti pääsev materjal võib põhjustada vigastusi.

• Vältige prügi kogunemist väljalaskealasse, sest see võib väljalaset takistada ja põhjustada prügi tagasilööki sissetõmbeavade kaudu. Toimimisviis

• Masina kasutamisel puhurina hoidke ülemisest sangast alati kõvasti parema käega kinni.

• Imurina kasutamisel tuleb masinat hoida alati kindlalt kahe käega, parem käsi ülemisel käepidemel ja vasak käsi alumisel käepidemel, nii et kogumiskott oleks kasutajast vasakul.

• Vältida keha kontakti massi või maandusega pindadega nagu torud, radiaatorid, pliidid, külmutuskapid. Elektrilöögi oht suureneb, kui keha puutub massi või maandusega kokku.

• Võtta sisse muutumatu ja stabiilne asend ning olla ettevaatlik.ET - 3

• Ei tohi kaotada tasakaalu.

• Ärge küünitage masinast välja.

• Pöörake hoolikal tähelepanu jala toetamise kohale, kui töötate kallakul.

• Ärge kunagi jookske, vaid kõndige.

• Pöörata tähelepanu sellele, et masin ei põrkuks vastu võõrkehasid ja et tera liikumisest tingituna ei lendaks materjalitükke.

• Ärge suunake õhujuga inimeste või loomade poole.

• Puhurina kasutamisel pöörata alati maksimaal- selt tähelepanu vältimaks, et eemaldatav ma- terjal ja õhkutõusnud tolm vigastab inimesi või loomi ja kahjustab nende vara.

• Ärge sisestage käsitsi esemeid äratõmbeavasse.

• Ärge laske masinal sisse imeda metallesemeid, kive, pudeleid, metallpurke, muid võõrkehi ja suuri asju, mis võivad tiivikut kahjustada.

• Esemete sisseimemise ajal ärge kunagi seiske masina alusest kõrgemal tasandil.

• Ärge pange nägu, käsi ega keha sissetõmbevõre ega puhuri ava juurde, ärge takistage õhu liikumist ei masina käivitamise ega kasutamise ajal.

• Pöörlevad osad võivad põhjustada tõsiseid vigastusi, vältida kokkupuudet pöörlevate osadega, kui nad veel pöörlevad.

Purunemiste või õnnetuste korral töö ajal seisake koheselt mootor ja viige masin eemale, et vältida lisakahjustusi; õnnetuste puhul vigastustega endale või teistele alus- tage koheselt olukorrale vastavate esmaabi- võtetega ja pöörduge vajaliku ravi saamiseks tervishoiuasutuse poole. Eemaldada hooli- kalt võimalikud jäägid, mis võiksid põhjusta- da tähelepanuta jäämise korral kahjustusi või vigastusi inimestele või loomadele. Pikaajaline vibratsiooniga kokkupuu- tumine võib põhjustada kahjustusi ja närvi- süsteemi häireid (tuntud ka nagu „Raynaudi sündroom“ või „valge käsi“ ) eriti neile, kes kannatavad vereringe häirete käes. Sümp- tomid puudutavad käsi, randmeid ja sõrmi ja need ilmnevad tundlikkuse kadumisega, tuimusega, sügelusega, valuga, naha värvi või struktuuri muutustega. Neid efekte võib tugevdada madal õhutemperatuur ja/või liiga tugev haare käepidemel. Sümptomide ilmne- misel tuleb vähendada masina kasutamisae- ga ja pidada nõu arstiga. Kasutuspiirangud

• Masinat ei tohi kasutada inimesed, kes ei suuda seda kindlalt kahe käega hoida ja/või hoida töö ajal jalgadel kindlalt tasakaalu.

• Kahjustatud, puuduvate või valesti paigaldatud kaitsetega masina kasutamine on keelatud.

• Ärge kasutage masinat, kui ei ole monteeritud kõik kasutuseks (puhumine või imemine) ette nähtud lisandid.

• Ärge eemaldage, lülitage välja, välistage ega manipuleerige olemasolevaid ohutussüsteeme.

• Elektrilist tööriista ei tohi kasutada, kui lüliti ei käivita ega seiska masinat õigesti. Elektriline tööriist, mida ei saa lülitist käima panna, on ohtlik ja see tuleb parandada.

• Masinat ei tohi ülemääraselt pingutada ega liiga väikest masinat kasutada liiga raskete tööde tegemiseks; sobiva masina kasutamine vähendab riske ja parandab töö kvaliteeti.

2.4 HOOLDUS, HOIDMINE

Regulaarne hooldamine ja õigesti hoidmine tagab masina ohutuse ja jõudluse. Hooldamine

• Ärge kasutage kunagi kulunud või kahjustunud osadega masinat. Vigadega või kahjustatud osad tuleb välja vahetada ning mitte kunagi parandada. Kasutada ainult originaal varuosi. Kasutusjuhendis toodud müra- ja vib- ratsioonitase on masina kasutamise maksi- mumnäitajad. Võtke kasutusele ennetavad meetmed kõrge müra ja vibratsiooni mõjude vastu; kasutage masinat ühtlasel kiirusel, hoidke piisavalt tugevalt käepidemest kinni, kasutage masinat ainult võimalikult väiksel tööks vajamineval võimsusel, kandke müra- vastaseid kõrvaklappe, tehke töö ajal tihti ja piisavalt pikki pause. Hoidmine

• Tuleohu vähendamiseks ei tohi anumaid tekkinud jääkmaterjalidega jätta siseruumi.

2.5 AKU / AKULAADIJA

TÄHTIS Järgmised ohutuseeskirjad hõlmavad masinaga tarnitud aku ja akulaadija juhise ohutuseeskirju.

• Aku laadimiseks kasutada ainult tootja poolt soovitatud akulaadijat. Ebasobiv akulaadija võib põhjustada elektrilöögi, ülekuumenemise või korrosiivse vedeliku väljavoolamise akust.

• Kasutada ainult teie töövahendile ette nähtud akusid. Teiste patareide kasutamine võib esile kutsuda vigastusi või tuleohtu.ET - 4

• Järgida täpselt kohalikke jäätmekäitlusnõudeid, mis puudutavad pakendite, kahjustatud osade ja muu keskkonnaohtliku kõrvaldamist; neid jäätmeid ei tohi visata prügi hulka, vaid need tuleb eraldada ja viia vastavatesse kogumis- punktidesse, kus hoolitsetakse materjalide üm- bertöötluse eest.

• Jääkmaterjalide ümber töötlemisel järgige ko- halikke nõudeid.

• Kui masin kasutusest kõrvaldatakse, ärge vi- sake seda loodusesse, vaid viige see vastavalt kohalikele kehtivatele normidele jäätmekäitlus- punkti. Ärge visake elektriseadmeid majapi- damisjäätmete hulka. Vastavalt Euroo- pa direktiivile 2012/19/EÜ elektri- ja elekt- roonikaseadmetest tekkinud jäätmete (elektroonikaromude) kohta ja selle ra- kendamisele vastavuses riiklike õigusnõuetega, tuleb elektriseadmete romud koguda eraldi, et neid ökoloogiliselt korduskasutada. Kui elektri- seadmed visatakse prügimäele või kaevatakse maha, võivad kahjulikud ained jõuda põhjavette ja pääseda toiduahelasse, kahjustades teie tervist ja heaolu. Täpsemat infot käesoleva toote kõrvalda- mise kohta saab vastavalt jäätmekäitlusettevõttelt või edasimüüjalt. Pärast akude kasutusea lõppu tuleb akud anda jäätmekäitlusse, mis oleks keskkonnahoidlik. Akud sisaldavad aineid, mis on kahjulikud nii teile kui keskkonnale. Aku tuleb eemaldada ja lasta käidelda keskuses, mis võtab vastu liitiumioonidel põhinevaid akusid. Toodete ja pakendite sorteerimine käit- lemiseks võimaldab materjalide taaska- sutusse võtmist. Kogutud materjalide taaskasutus vähendab keskkonnareostust ning nõudlust tooraine vastu.

KASUTUSOTSTARVE See masin on aiatöömasin ja täpsemalt kaasaskantav akutoitega aiapuhur/imur. Masin koosneb põhiliselt mootorist, mis käivitab tiiviku, mis tekitab suure kiirusega õhuvoolu.

3.1.1 Ettenähtud kasutus

See masin on projekteeritud ja ehitatud mitme- suguse kaalu, sisalduse ja väikesemõõtmeliste lehtede, rohu ja jääkide teisaldamiseks puhumise ja imemise/ purustamise teel.

3.1.2 Ebaõige kasutus

Mistahes muu kasutus, mis erineb ülalnimetatust, võib olla ohtlik ja tekitada kahju inimestele ja/või esemetele. Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult):

• kergestisüttivate või plahvatusohtlike esemete, kuumade süte või leegita põleva materjali, põlevate sigarettide, klaasitükkide, teravate osade, metallist esemete, kivide või muu masina kasutaja ja teiste jaoks võimalikku ohtu kujutava kuhjamiseks või kogumiseks;

• õhujoa suunamine inimeste ja/ või loomade poole;

• masina kasutamine rohkem kui ühe inimese poolt. TÄHTIS Masina ebaõige kasutus muudab ga- rantii kehtetuks ja välistab igasuguse tootjapoolse vastutuse, jättes kasutaja kanda kõik kulukohus- tused, mis tulenevad talle endale või teistele isiku- tele tekitatud kahjust või vigastustest.

Masin on ette nähtud kasutamiseks tarbijatele, seega mitteprofessionaalsetele operaatoritele. Masin on ette nähtud harrastuskasutuseks.

3.2 PÕHIKOMPONENDID (Jn 1)

A. Mootor: paneb tiiviku pöörlema. B. eesmine puhuri/imuritoru. C. tagumine puhuri/imuritoru. D. Käepide:masina juhtimiseks. E. Eesmine käepide: sellega saab masinat käes hoida. F. Sisse-välja lülitamise ON/OFF-kiiruse reguleerimise nupp: sellest saab masinat käivitada, välja lülitada ja masina töökiirust reguleerida. G. Kogumiskott: kogub sisse imetud materjali. H. Imi/puhumisfunktsiooni lüliti: sellega saab vahetada masina kasutusfunktsiooni.

I. Rattad: võimaldavad masinat kergesti

sõidutada. J. Akupesa: akude paigutamise pesa. K. Akud (kui ei ole komplektis, siis vaadake

13. peatükki "tellitavad lisaseadmed"): tagabET - 5

tööriista elektritoite; selle omadused ja kasutusnõuded on eraldi juhendis. L. Akulaadija (kui ei ole komplektis, siis vaada- ke 13. peatükki „tellitavad lisaseadmed"): aku laadimiseks, selle omadused ja kasutusnõu- ded on eraldi juhendis.

3.3 TOOTE ANDMESILT (Jn 1)

1. Müravõimsuse tase

2. Vastavusmärgistus

Kirjutage masina identitseerimisandmed kaane tagaküljel olevale sildile õigetesse lahtritesse. TÄHTIS Iga kord, kui võtate ühendust volitatud teeninduskeskusega, kasutage masina identitseerimiseks andmeid andmesildilt. TÄHTIS Vastavusdeklaratsiooni näidis asub kasutusjuhendi viimastel lehekülgedel.

3.4 OHUTUSMÄRGISTUS (Jn 2)

Masina peal on kujutatud mitmesugused sümbolid. Sümbolite tähendus: ETTEVAATUST! OHT! Kui masinat ei kasutata õigesti, võib see olla ohtlik kasutajale ja teistele. ETTEVAATUST! Enne masina kasutamist lugege kasutusjuhendit. Kasutage kuulmis- ja nägemiskaitsevahendeid. Ärge jätke masinat vihma või niiskuse kätte. VÄLJAPAISKUMISOHT! Olge tähelepanelik esemete võimaliku paiskumise suhtes lõikeseadmelt, mis võib inimesi raskelt vigastada ja asju kahjustada. EEMALEPAISKAMISE OHT! Masina kasutamise ajal hoida ini- mesed ja koduloomad vähemalt 15 m kaugusel. Enne igasuguseid kontrolli-, pu- hastamis- või hooldus/reguleeri- mistöid masinal eemaldage kõi- gepealt aku. Ventilaatorilabad Pöörlevad ventilaatorilabad või- vad põhjustada raskeid vigastusi. Ärge puutuge ventilaatorit, kui tööriist töötab. TÄHTIS Kulunud või loetamatuks muutunud kleepsildid tuleb välja vahetada. Uusi kleepsilte saab volitatud teeninduskeskusest.

4. KOKKUMONTEERIMINE

Ladustamis– ja transpordipõhjustel on mõningad masina komponendid tehases jäetud monteerimata ning need tuleb masina külge monteerida pärast pakendi eemaldamist järgides järgnevaid instruktsioone. Lahtipakkimine ja kokkumonteerimise puleviimine peavad toimuma tasasel ja kindlal pinnal, piisavalt peab olema ruumi masina ja pakendite liigutamiseks, kasutada alati sobivaid triistu. Masinat ei tohi kasutada enne peatükis "MONTEERIMINE" toodud juhiste lõpule viimist.

2. Tutvuge kastis kaasas oleva dokumentatsioo-

niga, sealhulgas juhendiga.

3. Võtke kõik pealemonteerimata komponendid

4. Tõstke masin kastist välja.

5. Kõrvaldage kast ja pakendid vastavalt kohali-

kele eeskirjadele.ET - 6 Enne monteerimist vaadake, kas aku on oma pesas.

1. Haakige kogumiskott (Jn 4.A) väljalaskeava

külge (Jn 4.B), veendudes, et see on korralikult kinni haagitud.

2. Haakige kogumiskott eesmise toru külge

Haakige õlakoti karabiinhaak spetsiaalse aasa külge (Jn 7.A) masina ülemises osas. TÄHTIS Pange alati masin seisma ja võtke aku välja (p 7.2.2) iga kord, kui võtate toru puhuri/ imuritoru ja kogumiskoti masina küljest lahti.

Lülitiga saab vahetada masina kasutusfunktsiooni: – lüliti vajutamisega asendisse „BLOW" (Jn 8.A) aktiveeritakse puhumisfunktsioon; – lüliti vajutamisega asendisse „VAC" (Jn 8.B) aktiveeritakse imemisfunktsioon. Masina funktsioonirežiim peab olema seadistatud enne masina sisselülitamist.

5.2 KÄIVITUS/SEISKAMISLÜLITI

Käivitus/seiskamislülitil (Jn 9) on kaks funktsiooni:

1. masina käivitamine/seiskamine ja tiiviku

pöörlemise sisse/välja lülitamine; Masina seiskamiseks vajutage lüliti asendisse „0“.

2. võimaldab reguleerida tiiviku pöörlemiskiirust,

kui keerata lüliti soovitud asendisse (1–5). Masina käivitamine paneb samaaegselt tiiviku pöörlema.

Enne funktsiooni kasutamist kontrollige, kas aku on laetud, ja laadige aku, järgides aku kasutusjuhendi juhiseid.

6.1.2 Õlakoti reguleerimine

Reguleerige õlakoti rihma pikkust nii, et imemistoru ulatuks miinimumkaugusele maapinnast. (Jn 7).

6.2 OHUTUSKONTROLLID

Tehke alati enne kasutamist ohutuskont- rollid.

Objekt Tulemus Käepidemed (Jn 1.D, 1.E) Puhtad, kuivad, korralikult ja stabiilselt kinnitatud masina külge Masina kruvid Korralikult kinni (mitte lõdvad) Jahutusõhu avad Ummistumata Puhuri/ imemistoru (Jn 1.B, 1.C.) ja kogumiskott (Jn 1.G.) Nõuetekohaselt paigaldatud Kahjustusjälgedeta. Ummistumata. Tiivik Kahjustusjälgedeta Kaitsed Kahjustusjälgedeta Akud (Jn 1.K.) Korpus terve, ei mingeid lekkeid Käivituslüliti (Jn 1.F) Lüliti peab asendite vahel liikuma kergelt. Masin Kulumis- ja kahjustusemärke ei ole. Ebanormaalset vibratsiooni ei ole. Ebanormaalseid helisid ei ole.ET - 7

6.2.2 Masina töötamise test

1. Käivitage masin (p 6.3) Masin käivitub ja

1. Lüliti peab liikuma

vabalt ning masin peab seiskuma. Kui mõni tulemustest erineb tabelites märgitud tulemustest, siis ei tohi masinat kasutada! Masin tuleb sel juhul saata teeninduskeskusesse kontrolli ja parandusse.

1. Olge paigal ja stabiilses asendis.

2. Vaadake, et puhuri toru ei oleks suunatud

kõrvalseisjate või prügi poole. Veenduge, et lüliti oleks seiskamisasen- dis „0“.

3. Pange akud (Jn 11.A) nende pessa, lükates

need lõpuni sisse, kuni kostab klõps, mis lukustab akud asendisse ning tagab elektrikontakti. MÄRKUS Masin töötab ainult siis, kui mõlemad akud on sees.

4. Valige töörežiim, mida soovite kasutada,

lükates lüliti juhtkangi (Jn 8).

5. Vajutage lüliti käivitusasendisse (Jn 9).

Masina käivitamine paneb samaaegselt tiiviku pöörlema.

Töötamise ajal tuleb masinat alati hoida kindlalt mõlema käega käepidemetest kinni. MÄRKUS Kasutuse ajal on aku kaitstud täieliku tühjaks saamise eest kaitseseadmega, mis lülitab masina välja ja blokeerib selle töö.

6.4.1 Soovitused kasutuseks

2. Eemaldatava materjali lendumise vältimiseks

suunake õhuvool ümber kogutava materjali äärte. Ärge suunake õhuvoolu kunagi otse eemaldatava materjali keskele.

3. Juhtige seadet alati kindlalt mõlemast

4. Kui kasutate seadet purustajana, siis kasutage

Õhureste ei tohi kunagi kinni katta. Hoidke need alati vabana võimalikest takistustest ja prügist. Restid peavad olema alati puhtad, et võimaldada korralikku mootori jahutamist.

6.4.3 Puhurina töötamine

2. Hoidke puhurit kindlalt käes.

3. Suunake õhuvoog ettepoole ja puhuge ühelt

poolt teisele, hoides otsikut maapinnast või teekattest sobival kaugusel. Liikuge aeglaselt edasi, hoides kogu aeg prügikuhja enda ees.

2. Hoidke imurit kindlalt käes.

3. Juhtrattad (Jn 1.I) imemistoru otsas aitavad

imemistoru kergemini maapinnal juhtida.

4. Väike prügi, nagu lehed ja oksad, purustatakse

sedamööda, kuidas need tiiviku korpusest läbi lähevad.

5. Koti kestuse pikendamiseks ja seadme

jõudluse parandamiseks tühjendage kotti sageli.

6.4.5 Kiiruse reguleerimine

Tiiviku pöörlemiskiirust tuleks hoida sõltuvalt eemaldatava materjali omadustest: – keskmisel puhumiskiirusel, kergete materjali- de ja väikeste põõsaste jaoks murul, või kui puhutakse muru ja kergeid lehti asfaldil või kõval pinnasel; – suurel kiirusel, kui puhutakse raskemat ma- terjali nagu värsket lund või mahukat prügi.

Masina peatamiseks vajutage lüliti seiskamisasendisse „0"(Jn 9). Tiivik jätkab pöörlemist veel mõni sekund pärast masina seiskamist. Ühelt tööalalt teisele liikumise ajaks peab alati masina seiskama.ET - 8 Teisaldamise ajal ärge hoidke näppu triklil, mis võiks põhjustada soovimatut käivitamist.

6.6 PÄRAST KASUTAMIST

1. Eemaldage aku ja laadige see (p 7.2.2).

4. Kontrollige, et osad ei oleks lahti tulnud või

kahjustada saanud. Vajaduse vahetage välja kahjustatud osad ja keerake kõik lõdvenenud kruvid ja poldid kinni või pöörduge volitatud teeninduskeskuse poole.

5. Kontrollige, et masinal ei oleks kahjustusi Va-

jadusel võtke ühendust volitatud teenindus- keskusega. TÄHTIS Eemaldage alati aku (p 7.2.2) kui jätate masina järelevalveta.

Enne igasuguseid kontrolli-, puhastamis- või hooldus/reguleerimistöid masinal eemal- dage kõigepealt aku:

• Peatage masin (p 6.5).

• Võtke aku pesast välja ja laadige see (p 7.2.2) (ärge kunagi jätke akut masinasse või laste või isikute käeulatusse).

• Veenduge, et kõik liikuvad osad on täielikult peatunud.

• Enne, kui paigutada masin mistahes ruumi, lasta mootoril maha jahtuda.

• Kandke sobivaid riideid, töökindaid ja kaitseprille.

• Lugege vastavaid juhiseid. TÄHTIS Kõik hooldus- ja reguleerimistööd, mida ei ole käesolevas juhendis kirjeldatud, tuleb lasta teha edasimüüjal või spetsiaalses teeninduskeskuses.

Aku kestvus ( ja seega töödeldava tööala suurus enne taaslaadimist) sõltub peamiselt kasutaja käitumisest, kes peaks vältima: – sagedasi sisse ja väljalülitamisi töö ajal; – tiiviku vale töökiiruse valimist eemaldatava materjali jaoks (p 6.4.5). Aku kestvuse optimeerimiseks on alati kohane seadistada eemaldatava materjali tüübile sobiv tiiviku pöörlemiskiirus. Kui soovite kasutada masinat pikemateks töösessioonideks, kui standard aku ette näeb, on võimalik:

• osta juurde teine standardaku, et tühi aku kohe välja vahetada, ilma kasutsjärjepidevust mõjutamata. MÄRKUS Kasutage alati täielikult laetud akusid. Kui mõlemad akud ei ole täielikult laetud, lülitub masin akude tühjenemisel välja.

• osta standardakust suurema kestvusega aku (p 13.1).

7.2.2 Aku väljavõtmine ja laadimine

(Jn 12,13.) MÄRKUS Aku on varustatud kaitsmega, mis takistab laadimist, kui ruumi temperatuur ei ole vahemikus 0 kuni +45°C.

• Pärast kasutamist puhastage masin puhta, neutraalse pesuvahendiga niisutatud lapiga.

• Kuivatage korralikult pehme ja kuiva lapiga. Jäänud niiskus võiks muidu põhjustada elektrilöögiohu.

• Mitte kasutada agressiivseid või lahusti omadustega puhastusvahendeid plastmassist osade või käepidemete puhastamiseks.

• Ärge kasutage veejuga ja vältige mootori ja elektriliste komponentide märjakssaamist.ET - 9

• Hoidke tiivik alati puhtana tolmust ja prügist, selleks puhuge suruõhku läbi võre. Ärge pritsige tiivikut veega.

• Mootori ja aku ülekuumenemise ja kahjustuste vastu aitab õhu sissetõmbevõrede hoidmine puhtana ja kõrvaliste esemeteta.

1. Asetage sisse/väljalülitusnupp asendisse

„0" ja oodake, kuni seade on täielikult väljalülitunud.

2. Võtke akuseade välja

3. Tühjendage kogumiskotti iga kord pärast

kasutamist, et vältida koti seisukorra halvenemist ja õhuvoo takistusi, mis võivad vähendada seadme jõudlust.

4. Keerake kott pahupidi ja kloppige see tugevalt

tolmust ja prügist puhtaks.

• Mutrid ja kruvid peavad olema alati korralikult kinni, et tagada masina ohutu tööseisukord.

• Kontrollige regulaarselt, kas käepidemed on korralikult kinni.

Kui masin pannakse hoidlasse, siis:

1. Eemaldage aku ja laadige see (p 7.2.2).

4. Kontrollige, et osad ei oleks lahti tulnud või

kahjustada saanud. Vajaduse vahetage välja kahjustatud osad ja keerake kõik lõdvenenud kruvid ja poldid kinni või pöörduge volitatud teeninduskeskuse poole.

– kuivas keskkonnas; – kaitstuna ilmastikutingimuste eest; – lastele kättesaamatus kohas; – Kontrollige, kas olete eemaldanud kõik võtmed ja hooldusel kasutatud tööriistad.

Kui aku jääb pikemaks ajaks kasutusest ja laadimisest eemale, siis hoidke seda varjulises, jahedas ja ilma niiskuseta kohas temperatuurivahemikus 0~45°C TÄHTIS Pikemat aega ilma kasutuseta hoidmise korral laadige akut iga kahe kuu järel, see pikendab aku kasutusiga.

9. TEISALDAMINE JA TRANSPORT

Iga kord, kui masinat on vaja liigutada või transportida:

1. Peatage masin (p 6.5);

2. Veenduge, et kõik liikuvad osad on täielikult

3. Eemaldage aku ja laadige see (p 7.2.2);

4. Haarata masinat ainult käepidemetest ja

suunata torud nii, et nad ei segaks;

5. - Veenduda, et masina liigutamine ei tekitaks

kahju või vigastusi.

10. TEENINDUS JA REMONT

Käesolevas juhendis on antud kõik vajalikud juhised masina juhtimiseks ja elementaarsete hooldustööde kohta, mida saab teha kasutaja ise. Kõiki reguleerimis- ja hooldustöid, mida ei ole selles juhendis kirjeldatud, tuleb lasta teha seadme edasimüüja juures või spetsiaalses teeninduskeskuses.Ebasobivates kohtades või kvalitseerimata inimeste poolt teostatud tööd muudavad garantii kehtetuks ja vabastavad tootja igasugusest kohustusest või vastutusest.

• Mitteoriginaalvaruosade ja tarvikute kasutamine ei ole heaks kiidetud, nende kasutamine seab ohtu masina ohutuse ning vabastab tootja kogu vastutusest.

• Originaalvaruosi saab volitatud teeninduskes- kustest ja edasimüüjatelt.ET - 10

Garantiitingimused on ainult tarbijate jaoks, see tähendab mitteprofessionaalsete operaatorite jaoks. Garantii katab materjali- ja tootmisdefekte, mis ilmnevad edasimüüja või spetsiaalse keskuse an- tud garantiiaja jooksul. Garantii kasutamine piirdub ainult defektseks tun- nistatud komponendi parandamise või vahetami- sega. Garantii kohaldamise tingimuseks on, et masinat on korraliselt hooldatud. Garantii ei kata kahjusid, mis on tingitud:

• kaasasolevate dokumentidega (kasutusjuhen- did) tutvumata jätmisest.

• Tööalaselt kasutamisest.

• Tähelepanematusest, hooletusest.

• Välisest põhjusest (äike, löökidest, võõrkehade sattumisest masinasse) või õnnetusest.

• Ebaõigest või tootja poolt lubamatust kasutu- sest ja monteerimisest.

• Vähesest hooldamisest.

• Mitte-originaal varuosade (kohandatavate osa- de) kasutamisest.

• Selliste lisatarvikute kasutamine, mida tootja ei ole kaasa andnud ega heaks kiitnud. Garantii ei kata ka:

• Hooldustoimingud (kirjeldatud juhendis).

• Masina välimuse halvenemisest selle kasutami- se tagajärjel.

• Lisakulud, mis on seotud garantii aktiveerimi- sega, sealhulgas transport kasutaja juurde, masina transportimine edasimüüja juurde, asendustööde tööriistade laenutus või kolman- da ettevõtte palkamine hooldustööde sooritami- seks. Kasutajat kaitsevad tema riigi seadused. Käesolev garantii ei piira mingil moel kasutaja oma riigi seadustega talle ette nähtud õigusi.ET - 11

1. Masin ei käivitu lüliti

vajutamise peale. Akud puuduvad või ei ole õigesti sisestatud Kontrollida, et akud oleksid õigesti pesas (p 7.2.3) Aku/d laetud Kontrollida laetusastet ja laadida akud (p 7.2.2) Sisse/väljalülitusnupp defektne või puhur kahjustatud Masinat ei tohi kasutada. Pange masin kohe seisma, eemaldage aku ja pöörduge teeninduse poole.

2. Mootor seiskub töö ajal

Akud ei ole õigesti sisse pandud Kontrollida, et akud oleksid õigesti pesas (p 7.2.3) Aku/d laetud Kontrollida laetusastet ja laadida akud (p 7.2.2)

aga puhuri torust ei tule õhku Puhuri toru ummistunud või kaetud Peatage masin, võtke akud välja ja eemaldage võimalikud takistused.

4. Töö ajal on kuulda

liigset müra ja/ või vibratsioone Masina osad on lõdvenenud või kahjustatud Pange masin seisma, eemaldage aku ja: – kontrollida kahjustusi; – kontrollida, kas on lõdvenenud osi ja need kinnitada; – vahetada välja või parandada kahjustatud osa samasuguste omadustega osadega.

töö ajal suitsu Puhur rikkis Masinat ei tohi kasutada. Pange masin kohe seisma, eemaldage aku ja pöörduge teeninduse poole.

6. Aku kestab vähe aega

Rasked kasutustingimused suurema voolutarbimisega Optimeerige kasutust (p 7.2.1) Aku pole töövajadusteks piisav Kasutage suurema võimsusega akusid (p 13.1) Aku kestvus on kehvenenud. Ostke uus aku

7. Akulaadija ei lae

Akud ei ole akulaadijasse õigesti sisestatud Kontrollige, et kõik on korralikult sees (p 7.2.2) Ebasoodsad keskkonnatingimused Laadige akut nõutud keskkonnas (vt aku/akulaadija juhendit) Mustad kontaktid Puhastage kontaktid Puudub pinge akulaadijas Kontrollige, et pistik oleks sees ja et pistikupesas oleks vool sees. Defektne akulaadija Asendage originaalvaruosaga Kui rike ei kao, siis lugege aku/akulaadija juhendi Kui probleemid jätkuvad ka pärast kirjeldatud lahenduste rakendamist, võtke ühendust oma edasimüüjaga.ET - 12

Saadaval on erineva võimsusega akusid, et rahuldada erinevaid töövajadusi (Jn 14). Nimekirja sellele masinale heakskiidetud akudest leiab "Tehniliste andmete" tabelist.

Kaasaskantav aiapuhur-tolmuimeja a) Tüüp / Põhimudel c) Matrikkel d) Mootor: aku

3. Vastab direktiivide nõuetele:

4. Viide ühtlustatud standarditele
