MANUALE UTENTE VS 100e Kit STIGA

Soffiatore / Aspiratore a batteria

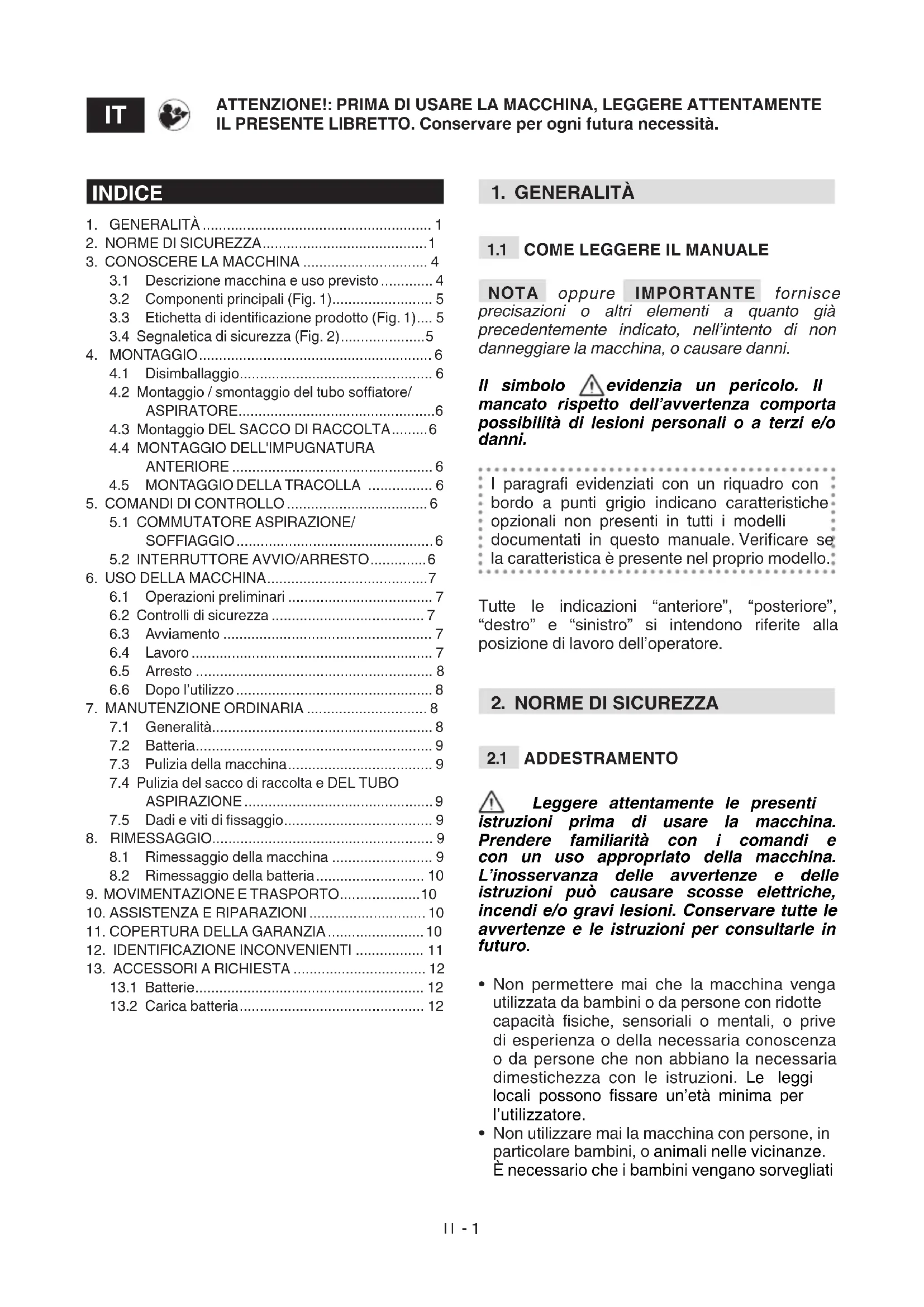

MANUALE DI ISTRUZIONI

ATTENZIONE: prima di usare la macchina, leggere attentamente il presente libretto.

/s 0,16 0,16 Peso senza gruppo batteria 3,52 3,6

Livello di potenza acustica garantito (in base alla 2000/14/EC) dB(A) 102 102

NOTA oppure IMPORTANTE fornisce precisazioni o altri elementi a quanto già precedentemente indicato, nell’intento di non danneggiare la macchina, o causare danni. Il simbolo evidenzia un pericolo. Il mancato rispetto dell’avvertenza comporta possibilità di lesioni personali o a terzi e/o danni. I paragra evidenziati con un riquadro con bordo a punti grigio indicano caratteristiche opzionali non presenti in tutti i modelli documentati in questo manuale. Vericare se la caratteristica è presente nel proprio modello. Tutte le indicazioni “anteriore”, “posteriore”, “destro” e “sinistro” si intendono riferite alla posizione di lavoro dell’operatore.

Leggere attentamente le presenti istruzioni prima di usare la macchina. Prendere familiarità con i comandi e con un uso appropriato della macchina. L’inosservanza delle avvertenze e delle istruzioni può causare scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le avvertenze e le istruzioni per consultarle in futuro.

• Non permettere mai che la macchina venga utilizzata da bambini o da persone con ridotte capacità siche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza o da persone che non abbiano la necessaria dimestichezza con le istruzioni. Le leggi locali possono ssare un’età minima per l’utilizzatore.

• Non utilizzare mai la macchina con persone, in particolare bambini, o animali nelle vicinanze. È necessario che i bambini vengano sorvegliati INDICE

3.1 Descrizione macchina e uso previsto ............. 4

3.2 Componenti principali (Fig. 1) ......................... 5

3.3 Etichetta di identicazione prodotto (Fig. 1) .... 5

3.4 Segnaletica di sicurezza (Fig. 2) ..................... 5

4.2 Montaggio / smontaggio del tubo soatore/

7.4 Pulizia del sacco di raccolta e DEL TUBO

8.1 Rimessaggio della macchina ......................... 9

8.2 Rimessaggio della batteria ........................... 10

da un altro adulto. I bambini non devono giocare con l’apparecchio.

• Non utilizzare mai la macchina se l’utilizzatore è in condizione di stanchezza o malessere, oppure ha assunto farmaci, droghe, alcool o sostanze nocive alle sue capacità di riessi e attenzione.

• Ricordare che l’operatore o utilizzatore è responsabile di incidenti e imprevisti che si possono vericare ad altre persone o alle loro proprietà. Rientra nella responsabilità dell’utilizzatore la valutazione dei rischi potenziali del terreno su cui si deve lavorare, nonché prendere tutte le precauzioni necessarie per garantire la sua e altrui sicurezza, in particolare sui pendii, terreni accidentati, scivolosi o instabili.

• Nel caso si voglia cedere o prestare ad altri la macchina, assicurarsi che l’utilizzatore prenda visione delle istruzioni d’uso contenute nel presente manuale.

2.2 OPERAZIONI PRELIMINARI

Dispositivi protezione individuale (DPI)

• Indossare indumenti adeguati, calzature da lavoro resistenti con suole antiscivolo e pantaloni lunghi. Non azionare la macchina a piedi scalzi o con sandali aperti. Indossare cue di protezione dell’udito, guanti antivibrazione, occhiali protettivi, mascherine antipolvere.

• L’impiego di protezioni acustiche può ridurre la capacità di sentire eventuali avvertenze (grida o allarmi). Prestare la massima attenzione a quanto accade attorno all’area di lavoro.

• Non indossare sciarpe, camici, collane, braccialetti, indumenti con parti svolazzanti, o provvisti di lacci o cravatte e comunque accessori pendenti o larghi che potrebbero impigliarsi nella macchina o in oggetti e materiali presenti sul luogo di lavoro.

• Tenere lontani i capelli dalla griglia di ingresso dell’aria perché potrebbero impigliarsi nella girante e causare gravi infortuni. Raccogliere adeguatamente i capelli lunghi. Area di lavoro / Macchina

• Ispezionare a fondo tutta l’area di lavoro e utilizzare un rastrello o una scopa per districare manualmente i detriti e rimuovere tutto ciò che potrebbe venire scagliato dalla macchina ( nell’uso come soatore) o intasare il tubo di aspirazione (nell’uso come aspiratore) o essere fonte di pericolo (sassi, rami, li di ferro, ossi, ecc.).

• In condizioni di terreno polveroso, è consigliato inumidire leggermente la supercie.

• Per evitare il rischio di incendio, non lasciare la macchina a motore caldo fra le foglie o l’erba secca.

• Non usare la macchina in ambienti a rischio di esplosione, in presenza di liquidi inammabili, gas o polvere. Gli utensili elettrici generano scintille che possono incendiare la polvere o i vapori.

• Lavorare solamente alla luce del giorno o con buona luce articiale e in condizioni di buona visibilità.

• Vericare che altre persone si trovino ad almeno 15 metri dal raggio di azione della macchina.

• Evitare di lavorare nell’erba bagnata, sotto la pioggia e con rischio di temporali, specialmente con probabilità di lampi.

• Evitare per quanto possibile di lavorare con suolo bagnato o scivoloso o comunque su terreni troppo accidentati o ripidi che non garantiscono la stabilità dell’operatore durante il lavoro.

• Non esporre la macchina alla pioggia o ambienti bagnati. L’acqua che penetra in un utensile aumenta il rischio di scossa elettrica.

• Prestare particolare attenzione alle irregolarità del terreno (dossi, cunette), ai pendii, ai pericoli nascosti e alla presenza di eventuali ostacoli che potrebbero limitare la visibilità.

• Prestare molta attenzione in prossimità di dirupi, fossi o argini.

• Quando si utilizza la macchina vicino alla strada, fare attenzione al traco.

• Valutare sempre la direzione del vento e non lavorare mai controvento.

• Non utilizzare la macchina in prossimità di nestre aperte.

• Eettuare l’avviamento su una supercie piana e solida.

• Non utilizzare la macchina su una supercie pavimentata o di ghiaia per evitare che il materiale rimosso possa provocare lesioni.

• Evitare che il materiale rimosso si accumuli nella zona di scarico perché potrebbe ostacolare la corretta rimozione e può causare contraccolpi di materiale attraverso le aperture di aspirazione. Comportamenti

• Durante il lavoro, nell’utilizzo come soatore, la macchina deve essere sempre tenuta saldamente con la mano destra sull’impugnatura superiore.

• Durante il lavoro, nell’utilizzo come aspiratore, la macchina deve essere sempre tenutaIT - 3 saldamente a due mani, con la mano destra sull’impugnatura superiore e la mano sinistra sull’impugnatura inferiore, in modo che la sacca di raccolta si trovi alla sinistra dell’operatore.

• Evitare il contatto del corpo con superci a massa o a terra, come tubi, radiatori, cucine, frigoriferi. Il rischio di scossa elettrica aumenta se il corpo viene a trovarsi a massa o a terra.

• Assumere una posizione ferma e stabile e mantenere un atteggiamento prudente.

• Fare molta attenzione al punto di appoggio del piede quando si lavora su pendii.

• Non correre mai, ma camminare.

• Fare attenzione a non urtare violentemente contro corpi estranei e alle possibili proiezioni di materiale e polvere causato dall’aria.

• Non orientare il getto d’aria verso persone o animali.

• Nell’uso come soatore prestare sempre la massima attenzione per evitare che il materiale rimosso o la polvere sollevata possano causare lesioni a persone o animali e danni alle loro proprietà.

• Non inserire manualmente degli oggetti nella bocca di aspirazione.

• Non aspirare pezzi di metallo, rocce, bottiglie, lattine, altri corpi estranei e oggetti voluminosi che possono danneggiare la girante.

• Non stare mai ad un livello superiore rispetto alla base della macchina quando si aspirano gli oggetti.

• Tenere sempre il viso, mani e corpo lontani dalla griglia di aspirazione e dalla bocca di espulsione dell’aria e non ostruire i passaggi dell’aria sia durante l’avviamento sia durante l’utilizzo della macchina.

• Le parti rotanti possono provocare gravi lesioni, evitare il contatto con queste parti quando stanno ancora ruotando.

In caso di rotture o incidenti durante il lavoro, arrestare immediatamente il motore e allontanare la macchina in modo da non provocare ulteriori danni; nel caso di incidenti con lesioni personali o a terzi, attivare immediatamente le procedure di pronto soccorso più adeguate alla situazione in atto e rivolgersi ad una Struttura Sanitaria per le cure necessarie. Rimuovere accuratamente eventuali detriti che potrebbero arrecare danni o lesioni a persone o a animali qualora rimanessero inosservati. L’esposizione prolungata alle vibrazioni può causare lesioni e disturbi neurovascolari (conosciuti anche come «fenomeno di Raynoud» o «mano bianca») specialmente a chi sore di disturbi circolatori. I sintomi possono riguardare le mani, i polsi e le dita e si manifestano con perdita di sensibilità, torpore, prurito, dolore, decolorazione o modiche strutturali della pelle. Questi eetti possono essere ampliati dalle basse temperature ambientali e/o da una presa eccessiva sulle impugnature. All’insorgere dei sintomi, occorre ridurre i tempi di utilizzo della macchina e consultare un medico. Limitazioni all’uso

• La macchina non deve essere utilizzata da persone che non siano in grado di tenerla saldamente con due mani e/o di rimanere stabilmente in equilibrio sulla gambe durante il lavoro.

• Non utilizzare mai la macchina con protezioni danneggiate, mancanti o non correttamente posizionate.

• Non utilizzare mai la macchina senza aver montato tutti gli accessori previsti per ciascun utilizzo (soatura o aspirazione).

• Non disinserire, disattivare, rimuovere o manomettere i sistemi di sicurezza/ microinterruttori presenti.

• Non utilizzare l’utensile elettrico se l’interruttore non è in grado di avviarlo o arrestarlo regolarmente. Un utensile elettrico che non può essere azionato dall’interruttore è pericoloso e deve essere riparato.

• Non sottoporre la macchina a sforzi eccessivi e non usare una macchina piccola per eseguire lavori pesanti; l’uso di una macchina adeguata riduce i rischi e migliora la qualità del lavoro.

2.4 MANUTENZIONE, RIMESSAGGIO

Eettuare una regolare manutenzione ed un corretto rimessaggio preserva la sicurezza della macchina ed il livello delle sue prestazioni. Manutenzione

• Non usare mai la macchina con parti usurate o danneggiate. I pezzi guasti o deteriorati devono essere sostituiti e mai riparati. Usare solo ricambi originali. Il livello di rumorosità e di vibrazioni riportato nelle presenti istruzioni, sono valori massimi di utilizzo della macchina. E’ necessario adottare delle misure preventive atte ad eliminare possibili danni dovuti ad un rumore elevato e alle sollecitazioni da vibrazioni; utilizzare la macchina ad una velocità costante, tenere saldamente l’impugnatura con una forza adeguata, utilizzare la macchina al regime minimo necessario per compiere il lavoro, indossareIT - 4 cue antirumore, eettuare delle pause frequenti e adeguate durante il lavoro. Rimessaggio

• Per ridurre il rischio di incendio, non lasciare contenitori con i materiali di risulta all’interno di un locale.

2.5 BATTERIA / CARICA BATTERIA

IMPORTANTE Le seguenti norme di sicurezza integrano le prescrizioni di sicurezza presenti nello specico libretto della batteria e del carica batteria allegato alla macchina.

• Per caricare la batteria utilizzare solo carica batteria raccomandati dal produttore. Un carica batteria inadeguato può provocare una scossa elettrica, un surriscaldamento o una fuoriuscita di liquido corrosivo della batteria.

• Utilizzare soltanto le batterie speciche previste per il vostro utensile. L’uso di altre batterie può provocare lesioni e rischio di incendio.

2.6 TUTELA AMBIENTALE

• Seguire scrupolosamente le norme locali per lo smaltimento di imballi, parti deteriorate o qualsiasi elemento a forte impatto ambientale; questi riuti non devono essere gettati nella spazzatura, ma devono essere separati e conferiti agli appositi centri di raccolta, che provvederanno al riciclaggio dei materiali.

• Seguire scrupolosamente le norme locali per lo smaltimento dei materiali di risulta

• Al momento della messa fuori servizio, non abbandonare la macchina nell’ambiente, ma rivolgersi a un centro di raccolta, secondo le norme locali vigenti. Non gettare le apparecchiature elettriche tra i riuti domestici. Secondo la Direttiva Europea 2012/19/ UE sui riuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al ne di essere reimpiegate in modo eco-compatibile. Se le apparecchiature elettriche vengono smaltite in una discarica o nel terreno, le sostanze nocive possono raggiungere la falda acquifera ed entrare nella catena alimentare, danneggiando la vostra salute e benessere. Per informazioni più approfondite sullo smaltimento di questo prodotto, contattare l’Ente competente per lo smaltimento dei riuti domestici o il vostro Rivenditore. Alla ne della loro vita utile, smaltire le batterie con la dovuta attenzione per il nostro ambiente. La batteria contiene materiale che è pericoloso per voi e per l’ambiente. Essa deve essere rimossa e smaltita separatamente in una struttura che accetta le batterie agli ioni di litio. La raccolta dierenziata di prodotti e imballaggi usati, consente il riciclaggio dei materiali e la riutilizzazione. Il riutilizzo dei materiali riciclati aiuta a prevenire l’inquinamento ambientale e riduce la domanda di materie prime.

PREVISTO Questa macchina è un'attrezzatura da giardinaggio e precisamente un soatore/aspiratore portatile da giardino alimentato a batteria. La macchina si compone essenzialmente di un motore che aziona una girante in grado di produrre un usso d’aria ad alta velocità.

Questa macchina è progettata e costruita per lo spostamento mediante soatura e l'aspirazione/ triturazione di foglie, erba, e detriti vari, di peso contenuto e modeste dimensioni.

Qualsiasi altro impiego, diorme da quelli sopra citati, può rivelarsi pericoloso e causare danni a persone e/o cose. Rientrano nell’uso improprio (come esempio, ma non solo):

• l’accumulo o la raccolta di prodotti inammabili o a rischio di esplosione, braci calde o materiale in combustione senza amma, sigarette accese, pezzi di vetro, frammenti taglienti, oggetti metallici, pietre e quant’altro possa rivelarsi pericoloso per la sicurezza dell’operatore e degli altri;

• dirigere il soo dell’aria verso persone e/o animali;

• utilizzare la macchina in più di una persona. IMPORTANTE L’uso improprio della macchina comporta il decadimento della garanzia e il declino di ogni responsabilità del Costruttore,IT - 5 riversando sull’utilizzatore gli oneri derivanti da danni o lesioni proprie o a terzi.

3.1.3 Tipologia di utente

Questa macchina è destinata all’utilizzo da parte di consumatori, cioè operatori non professionisti. È destinata ad un “uso hobbistico”.

3.2 COMPONENTI PRINCIPALI (Fig. 1)

A. Unità motrice: fornisce il movimento alla girante. B. tubo soatore/aspiratore anteriore. C. tubo soatore/aspiratore posteriore. D. Impugnatura: permette il governo della macchina. E. Impugnatura anteriore: consente una maggior tenuta della macchina. F. Interruttore ON/OFF-velocità: consente l'avvio, lo spegnimento e la regolazione della velocità di lavoro della macchina. G. Sacco di raccolta: raccoglie il materiale aspirato. H. Commutatore aspirazione/soaggio: consente di cambiare la funzione d'uso della macchina.

I. Ruote: permettono di condurre più agilmente

la macchina J. Vano batterie: sede per l'alloggiamento delle batterie K. Batterie (se non fornita con la macchina, vedi cap. 13 “accessori a richiesta): dispositivo che fornisce corrente elettrica all’utensile; le sue caratteristiche e norme d’uso sono descritte in uno specico manuale. L. Carica batteria (se non fornito con la macchina, vedi cap. 13 “accessori a richiesta): dispositivo che si utilizza per ricaricare la batteria; le sue caratteristiche e norme d’uso sono descritte in uno specico manuale.

3.3 ETICHETTA DI IDENTIFICAZIONE

1. Livello potenza sonora

2. Marchio di conformità

3. Anno di fabbricazione

5. Numero di matricola

6. Nome e indirizzo del Costruttore

8. Tensione e frequenza di alimentazione

Trascrivere i dati di identicazione della macchina negli appositi spazi dell’etichetta riportata nel retro della copertina. IMPORTANTE Utilizzare i dati di identicazione riportati sull’etichetta di identicazione prodotto ogni volta che si contatta l’ocina autorizzata. IMPORTANTE L’esempio della dichiarazione di conformità si trova nelle ultime pagine del manuale.

3.4 SEGNALETICA DI SICUREZZA (Fig. 2)

Sulla macchina compaiono vari simboli. Signicato dei simboli: ATTENZIONE! PERICOLO! Questa macchina, se non usata correttamente, può essere pericolosa per sé e per gli altri. ATTENZIONE! Prima di usare questa macchina leggere il ma nuale di istruzioni. Usare protezioni acustiche, occhiali. Non esporre alla pioggia (o all’umidità). PERICOLO DI PROIEZIONI! Fare attenzione alle possibili proiezioni di materiale, causate dal usso dell’aria, che possono causare gravi lesioni a persone o cose. PERICOLO DI PROIEZIONI! Allontanare qualunque persona o animale domestico ad almeno 15 m durante l’impiego della macchina. Rimuovere la batteria prima di eettuare qualsiasi controllo, pulizia o intervento di manutenzione/regolazione sulla macchina.IT - 6 Lame ventola Le lame della ventola in rotazione possono causare gravi infortuni. Non toccare la ventola quando l’utensile è in funzione IMPORTANTE Le etichette adesive rovinate o divenute illeggibili devono essere sostituite. Richiedere le nuove etichette al proprio centro di assistenza autorizzato.

Per motivi di magazzinaggio e trasporto, alcuni componenti della macchina non sono assemblati direttamente in fabbrica, ma devono essere montati dopo la rimozione dall’imballo, seguendo le istruzioni seguenti. Lo sballaggio e il completamento del montaggio devono essere eettuati su una supercie piana e solida, con spazio suciente alla movimentazione della macchina e degli imballi, avvalendosi sempre degli attrezzi appropriati. Non utilizzare la macchina prima di aver portato a termine le indicazioni della sezione “MONTAGGIO”.

1. Aprire l’imballo con cautela, con attenzione a

non smarrire i componenti.

2. Consultare la documentazione inclusa nella

scatola, comprese le presenti istruzioni.

3. Estrarre dalla scatola tutti i componenti non

4. Estrarre la macchina dalla scatola.

5. Smaltire la scatola e gli imballi nel rispetto

delle normative locali. Prima di eettuare il montaggio, assicurarsi che la batteria non sia inserita nel suo alloggiamento.

Inserire il tubo soatore/aspiratore anteriore (Fig.3.A) in quello posteriore (Fig.3.B) ssandolo con l'apposita vite (Fig.3.C).

1. Agganciare il sacco di raccolta (Fig.4.A) al

bocchettone di uscita (Fig.4.B) assicurandosi che sia agganciato correttamente.

2. agganciare il sacco di raccolta al tubo

ANTERIORE Inserire l'impugnatura (Fig.6.A) nella sua sede e ssarla nella posizione desiderata con l'apposita manopola (Fig.6.B).

4.5 MONTAGGIO DELLA TRACOLLA

Agganciare il moschettone della tracolla nell'apposito occhiello (Fig.7.A) posto sulla parte superiore della macchina. IMPORTANTE Arrestare la macchina e rimuovere sempre la batteria (par. 7.2.2) ogni qualvolta si rimuove il tubo soatore/aspiratore e il sacco di raccolta.

SOFFIAGGIO Il commutatore consente di cambiare la funzione d'uso della macchina: – posizionando il commutatore su "BLOW" (Fig.8.A) si attiva la funzione di soaggio; – posizionando il commutatore su "VAC" (Fig.8.B) si attiva la funzione di aspirazione. La modalità di funzione della macchina deve essere impostata prima della sua accensione.

5.2 INTERRUTTORE AVVIO/ARRESTO

L'interruttore avvio/arresto (Fig.9) esplica una duplice funzione:

1. avvia/arresta la macchina e

contemporaneamente innesta/disinnesta la rotazione della girante; Per arrestare la macchina, portare l'interruttore in posizione "0".

2. consente di regolare la velocità di rotazione

della girante, ruotando l'interruttore nella posizione desiderta (da 1 a 5).IT - 7 L’avviamento della macchina provoca la rotazione contemporanea della girante.

6.1.1 Controllo e ricarica della batteria

(Fig.10) Prima di ogni utilizzo vericare lo stato di carica della batteria e ricaricarla seguendo le indicazioni contenute nel libretto della batteria.

6.1.2 Regolazione della tracolla

Regolare la lunghezza della cinghia della tracolla in modo che il tubo di aspirazione possa venire condotto a pochissima distanza dal terreno. (Fig.7).

6.2 CONTROLLI DI SICUREZZA

Eettuare sempre i controlli di sicurezza prima dell’uso.

6.2.1 Controllo generale

Oggetto Risultato Impugnature (Fig. 1.D, 1.E) Pulite, asciutte, ssate correttamente e saldamente alla macchina Viti sulla macchina Ben ssate (non allentate) Passaggi dell’aria di rareddamento Non ostruiti Tubo soatore/ aspiratore (Fig. 1.B, 1.C.) e sacco di raccolta (Fig. 1.G.) Correttamente installato. Nessun segno di danneggiamento. Non ostruito. Girante Nessun segno di danneggiamento Protezioni Nessun segno di danneggiamento Batterie (Fig. 1.K.) Nessun danno al suo involucro, nessun tralamento di liquido Interruttore avvio/ arresto (Fig. 1:F) Deve spostarsi facilmente da una posizione all'altra Macchina Nessun segno di danneggiamento o usura. Nessuna vibrazione anomala. Nessun suono anomalo.

6.2.2 Test di funzionamento della macchina

1. Avviare la macchina

(par. 6.3 ) La macchina si avvia e la girante ruota.

1. Spostare l'interruttore

in posizione di arresto "0" (Fig.9 )

1. L'interruttore si deve

spostare facilmente e la macchina si deve arrestare. Se uno qualsiasi dei risultati si discosta da quanto indicato nelle tabelle, non utilizzare la macchina! Consegnare la macchina ad un centro di assistenza per i controlli del caso e per la riparazione.

1. Assumere una posizione ferma e stabile.

2. Assicurarsi che il tubo soatore/aspiratore

non sia rivolto verso eventuali osservatori o detriti. Assicurarsi che l'interruttore sia in posizione "0".

3. Inserire le batterie (Fig.11.A.) nel loro

alloggiamento spingendole a fondo no ad avvertire il “clic” che le blocca in posizione e assicura il contatto elettrico. NOTA La macchina funziona solo con entrambe le batterie inserite.

4. Scegliere la modalità operativa che si

vuole utilizzare spostando la leva comando commutatore (Fig.8).

5. Spostare l'interruttore in posizione di avvio

(Fig.9). L’avviamento della macchina provoca la rotazione contemporanea della girante.

Durante il lavoro, la macchina deve essere sempre tenuta saldamente con entrambe le mani sulle impugnature. NOTA Durante il lavoro la batteria è protetta contro lo scaricamento totale tramite un dispositivo di protezione che spegne la macchina e ne blocca il funzionamento.IT - 8

6.4.1 Consigli per l’utilizzo

1. Avanzare lentamente tenendo la parte

terminale del tubo soatore ad un’adeguata distanza dal terreno (Fig. 7).

2. Per evitare di disperdere il materiale da

rimuovere, dirigere il soo di aria attorno ai bordi esterni del cumulo del materiale. Non dirigere mai il soo di aria al centro dell’accumulo.

3. Reggere sempre saldamente l'unità da

entrambe le impugnature.

4. Quando si utilizza l'unità come trituratore

utilizzare la tracolla.

6.4.2 Griglie dell'aria

Non coprire mai le griglie dell'aria. Tenerle sempre libere da eventuali ostruzioni e detriti. Le griglie devono essere sempre pulite per permettere un corretto rareddamento del motore.

6.4.3 Funzionamento come soatore

1. Ruotare la leva comando commutatore

posizionandola su "BLOW" (Fig.8.A)

2. Reggere il soatore saldamente.

3. Orientare il getto d'aria in avanti e soare

da un lato all'altro mantenendo l'ugello ad un'adeguata distanza dal terreno o dal pavimento. Avanzare lentamente mantenendo sempre la pila di detriti accumulata davanti a sè.

6.4.4 Funzionamento come

aspiratore/trituratore

1. Ruotare la leva comando commutatore

posizionandola su "VAC" (Fig.8.B).

2. Reggere l'aspiratore saldamente.

3. Le rotelle di guida (Fig.1.I), all'estremità del

tubo di aspirazione, servono a condurre più facilmente il tubo aspirazione per terra.

4. Piccoli detriti come foglie e rami verranno

triturati man mano che passano attraverso il corpo ventola.

5. Per una maggior durata del sacchetto e per

un miglior rendimento svuotare spesso il sacchetto.

6.4.5 Regolazione della velocità

È sempre opportuno regolare la velocità di rotazione della girante in rapporto alla tipologia del materiale da rimuovere: – velocità di soatura media, per materiali leggeri e piccoli arbusti sul prato, per muovere erba e foglie leggere su asfalto o terreno solido; – velocità di soatura massima, per foglie bagnate, materiali più pesanti, come neve fresca o sporcizia voluminosa.

Per arrestare la macchina, spostare l'interruttore in posizione di arresto "0"(Fig. 9). La girante continua a ruotare per qualche secondo anche dopo l'arresto della macchina. Arrestare sempre la macchina durante gli spostamenti fra zone di lavoro. Durante gli spostamenti non tenere mai la mano sul comando acceleratore per evitare avviamenti accidentali.

1. Rimuovere la batteria dalla sua sede e

provvedere alla sua ricarica (par. 7.2.2).

2. Lasciare rareddare il motore prima di

collocare la macchina in un qualsiasi ambiente.

3. Eettuare la pulizia (par. 7.3).

4. Controllare che non ci siano componenti

allentati o danneggiati. Se necessario, sostituire i componenti danneggiati e serrare eventuali viti e bulloni allentati o contattare il centro di assistenza autorizzato.

5. Verica di eventuali danni presenti sulla

macchina. Se necessario, contattare il centro di assistenza autorizzato. IMPORTANTE Rimuovere sempre la batteria (par. 7.2.2) ogni qualvolta si lascia la macchina inutilizzata o incustodita.

Prima di eettuare qualsiasi controllo, pulizia o intervento di manutenzione/ regolazione sulla macchina:

• Arrestare la macchina (par. 6.5);

• Rimuovere la batteria e provvedere alla sua ricarica (par. 7.2.2) (non lasciare mai la batteria inserita o alla portata di bambini o persone non idonee);

• Accertarsi che tutte le parti in movimento si siano completamente arrestate.

• Lasciare rareddare il motore prima di collocare la macchina in un qualsiasi ambiente.IT - 9

• Indossare indumenti adeguati, guanti da lavoro e occhiali di protezione;

• Leggere le relative istruzioni. IMPORTANTE Tutte le operazioni di manutenzione e di regolazione non descritte in questo manuale devono essere eseguite dal vostro Rivenditore o da un Centro specializzato.

7.2.1 Autonomia della batteria

L’autonomia della batteria (e quindi la supercie lavorabile prima della ricarica) è principalmente condizionata da comportamenti dell’operatore, che dovrebbe evitare: – accensioni e spegnimenti frequenti durante il lavoro; – una velocità di rotazione della girante non adatta alla tipologia di materiale da rimuovere (par. 6.4.5). Per ottimizzare l’autonomia della batteria è sempre opportuno impostare una velocità di rotazione della girante adeguata alla tipologia di materiale da rimuovere. Nel caso si volesse utilizzare la macchina in sessioni di lavoro più lunghe rispetto a quanto consentito dalla batteria standard, è possibile:

• acquistare un'ulteriore batteria standard per sostituire immediatamente la batteria scarica, senza pregiudicare la continuità di utilizzo; NOTA Utilizzare sempre batterie completamente cariche. Qualora una delle due batterie non fosse completamente carica, la macchina si spegnerebbe al suo esaurimento.

• acquistare una batteria con autonomia maggiorata rispetto alla batteria standard (par. 13.1).

7.2.2 Rimozione e ricarica della batteria

(Fig.12,13.) NOTA La batteria è dotata di una protezione che impedisce la ricarica se la temperatura ambiente non è compresa fra 0 e +45 °C.

7.3 PULIZIA DELLA MACCHINA

• Per ridurre il rischio di incendio mantenere la macchina libera da residui di foglie, rami.

• Pulire sempre la macchina dopo l’uso utilizzando un panno pulito e umido imbevuto di detergente neutro.

• Rimuovere qualsiasi traccia di umidità servendosi di un panno morbido e asciutto. L’umidità può dare luogo a rischi di scosse elettriche.

• Non utilizzare detergenti aggressivi o solventi per pulire le parti in plastica o le impugnature.

• Non usare getti d’acqua ed evitare di bagnare il motore e componenti elettrici.

• Mantenere la girante sempre pulita e libera da polvere e detriti, soando con aria compressa attraverso la griglia. Non spruzzare la girante con acqua.

• Per evitare il surriscaldamento e danni al motore o alla batteria, assicurarsi sempre che le griglie di aspirazione dell’aria di rareddamento siano pulite e libere da detriti.

1. Posizionare l'interruttore di accensione/

spegnimento su "0" e attendere il completo spegnimento.

2. Estrarre il gruppo batteria

3. Svuotare il sacco di raccolta dopo ogni utilizzo,

in modo da evitarne un deterioramento e ostruzioni del usso d'aria che possono ridurre il rendimento dell'unità.

4. Rivoltare il sacco e scuoterlo vigorosamente

per rimuovere polvere e detriti residui.

5. Rimuovere attentamente il materiale che

ostruisce il tubo aspiratore.

7.5 DADI E VITI DI FISSAGGIO

• Mantenere serrati dadi e viti, per essere certi che la macchina sia sempre in condizioni sicure di funzionamento.

• Controllare regolarmente che le impugnature siano saldamente ssate.

Quando la macchina deve essere rimessata:

1. Rimuovere la batteria dalla sua sede e

provvedere alla sua ricarica (par. 7.2.2).

2. Lasciare rareddare il motore prima di

collocare la macchina in un qualsiasi ambiente.

3. Eettuare la pulizia (par. 7.3).

4. Controllare che non ci siano componenti

allentati o danneggiati. Se necessario,IT - 10 sostituire i componenti danneggiati e serrare eventuali viti e bulloni allentati o contattare il centro di assistenza autorizzato.

5. Rimessare la macchina:

– in un ambiente asciutto – al riparo dalle intemperie – in un luogo inaccessibile ai bambini. – assicurandosi di aver rimosso chiavi o utensili usati per la manutenzione.

8.2 RIMESSAGGIO DELLA BATTERIA

Se la batteria non viene caricata per un lungo periodo di tempo, è necessario conservarla sempre all’ombra, al fresco e in ambienti privi di umidità con una temperatura ambiente tra 0~45°C. IMPORTANTE In caso di prolungata inattività, ricaricare la batteria ogni due mesi per prolugarne la durata.

9. MOVIMENTAZIONE E TRASPORTO

Ogni volta che è necessario movimentare e trasportare la macchina occorre:

1. Arrestare la macchina (par. 6.5);

2. Accertarsi che tutte le parti in movimento si

siano completamente arrestate;

3. Rimuovere la batteria dalla sua sede e

provvedere alla sua ricarica (par. 7.2.2);

4. Aerrare la macchina unicamente dalle

impugnature e orientare i tubi in modo da non costituire intralcio.

5. Assicurarsi che la movimentazione della

macchina non causi danni o lesioni.

10. ASSISTENZA E RIPARAZIONI

Questo manuale fornisce tutte le indicazioni necessarie per la conduzione della macchina e per una corretta manutenzione di base eseguibile dall’utilizzatore. Tutti gli interventi di regolazione e manutenzione non descritti in questo manuale devono essere eseguiti presso il vostro Rivenditore o un Centro specializzato. Operazioni eseguite presso strutture inadeguate o da persone non qualicate comportano in decadimento di ogni forma di Garanzia e di ogni obbligo o responsabilità del Costruttore.

• I ricambi e gli accessori non originali non sono approvati; l’impiego di ricambi ed accessori non originali compromette la sicurezza della macchina e solleva il Costruttore da ogni obbligo o responsabilità.

• I ricambi originali vengono forniti dalle ocine di assistenza e dai rivenditori autorizzati.

11. COPERTURA DELLA GARANZIA

Le condizioni di garanzia sono destinate solamente ai consumatori, cioè operatori non professionisti. La garanzia copre tutti i difetti di qualità dei materiali e di fabbricazione, accertati durante il periodo della garanzia dal vostro Rivenditore o da un Centro specializzato. L’applicazione della garanzia si limita alla riparazione o alla sostituzione del componente ritenuto difettoso. L’applicazione della garanzia è subordinata ad una manutenzione regolare della macchina. La garanzia non copre i danni conseguenti a:

• Mancata familiarizzazione con la documentazione di accompagnamento (Manuali di Istruzioni).

• Disattenzione, negligenza.

• Causa esterna (fulmine, urti, presenza di corpi estranei all’interno della macchina) o incidente.

• Uso e montaggio impropri o non consentiti dal costruttore.

• Scarsa manutenzione.

• Modica della macchina.

• Utilizzo di pezzi di ricambio non originali (pezzi adattabili).

• Utilizzo di accessori non forniti o non approvati dal costruttore. La garanzia non copre inoltre:

• Le operazioni di manutenzione (descritte nel manuale di istruzioni).

• La normale usura di materiali di consumo.

• Deterioramento estetico della macchina dovuto al suo utilizzo.

• Le spese accessorie eventualmente connesse all’attivazione della garanzia, quali il trasferimento presso l’utilizzatore, il trasposto della macchina verso il Rivenditore, noleggio di attrezzature per la sostituzione o la chiamata ad una società esterna per tutti i lavori di manutenzione. L’utilizzatore è protetto dalle proprie leggi nazionali. I diritti dell’utilizzatore previsti dalle proprie leggi nazionali non sono in alcun modo limitati dalla presente garanzia.IT - 11

1. Azionando l'interruttore

la macchina non si avvia Batterie mancanti o non inserite correttamente Assicurarsi che le batterie siano ben alloggiate (par. 7.2.3) Batteria/e scarica/che Controllare lo stato di carica e ricaricare le batterie (par. 7.2.2) Interruttore di avvio/arresto difettoso o soatore danneggiato Non utilizzare la macchina. Arrestare immediatamente la macchina, togliere la batteria e Contattare un Centro Assistenza.

2. Il motore si arresta

durante il lavoro Batterie non inserite correttamente Assicurarsi che le batterie siano ben alloggiate (par. 7.2.3) Batteria/e scarica/che Controllare lo stato di carica e ricaricare le batterie (par. 7.2.2)

3. La girante ruota ma

l’aria non esce dal tubo soatore Tubo soatore bloccato o intasato Arrestare la macchina, togliere le batterie e rimuovere eventuali ostruzioni.

4. Si avvertono rumori e/o

vibrazioni eccessive durante il lavoro Parti allentate o danneggiate Arrestare la macchina, rimuovere la batteria e: – controllare i danni; – controllare se vi sono parti allentate e serrarle; – provvedere a sostituire o riparare le parti danneggiate con parti di equivalenti caratteristiche.

5. La macchina emette

fumo durante il suo funzionamento Soatore danneggiato. Non utilizzare la macchina. Arrestare immediatamente la macchina, togliere la batteria e Contattare un Centro Assistenza.

6. L’autonomia della

batteria è scarsa Condizioni di utilizzo gravose con maggiore assorbimento di corrente Ottimizzare l’utilizzo (par. 7.2.1) Batteria insuciente per le esigenze operative Utilizzare batterie maggiorate (par. 13.1) Degrado della capacità della batteria Acquistare una nuova batteria

7. Il carica batteria non

eettua la ricarica della batteria Batterie non inserite correttamente nel carica batteria Controllare che l’inserimento sia corretto (par. 7.2.2) Condizioni ambientali non idonee Eseguire la ricarica in ambiente con temperatura adeguata (vedi libretto istruzioni della batteria/carica batteria) Contatti sporchi Pulire i contatti Mancanza di tensione al carica batteria Controllare che la spina sia inserita e che vi sia tensione alla presa di corrente Carica batteria difettoso Sostituire con un ricambio originale Se l’inconveniente perdura consultare il manuale della batteria / carica batteria Se gli inconvenienti perdurano dopo aver applicato i rimedi descritti, contattare il vostro Rivenditore.IT - 12

Sono disponibili batterie di diverse capacità, per adattarsi alle speciche esigenze operative (Fig. 14). L’elenco delle batterie omologate per questa macchina si trova nella tabella “Dati Tecnici”.

4.2 MONTERING/AFMONTERING AF

2. Dichiara sotto la propria responsabilità, che la macchina:

Soffiatore-Aspiratore portatile da giardino g) Livello di potenza sonora misurato: h) Livello di potenza sonora garantito: k) Flusso d’aria: n) Persona autorizzata a costituire il FascicoloTecnico: o) Castelfranco Veneto, 01/03/2023 CEO Stiga Group Sean Robinson 171516256/2 98,7 dB(A) 102 dB(A) 0,16 m³/s ST. S.p.A. Via del Lavoro, 6 31033 Castelfranco Veneto (TV) - Italia

3. É conforme alle specifiche delle direttive:

4. Riferimento alle Norme armonizzate:
