INSTRUKCJA OBSŁUGI BioQuiet STIGA

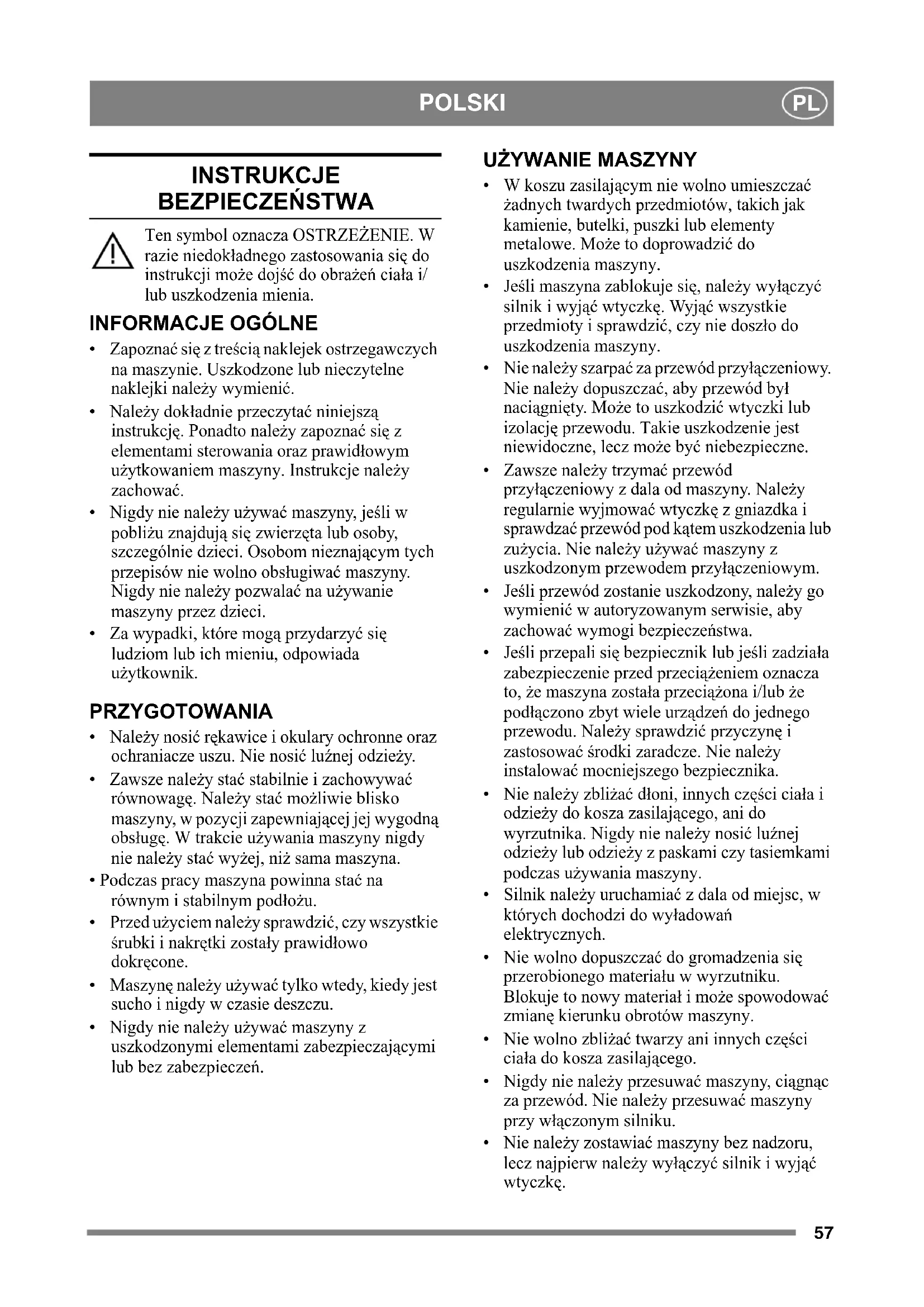

INSTRUKCJE BEZPIECZEŃSTWA Ten symbol oznacza OSTRZEŻENIE. W razie niedokładnego zastosowania się do instrukcji może dojść do obrażeń ciała i/ lub uszkodzenia mienia.

• Zapoznać się z treścią naklejek ostrzegawczych na maszynie. Uszkodzone lub nieczytelne naklejki należy wymienić.

• Należy dokładnie przeczytać niniejszą instrukcję. Ponadto należy zapoznać się z elementami sterowania oraz prawidłowym użytkowaniem maszyny. Instrukcje należy zachować.

• Nigdy nie należy używać maszyny, jeśli w pobliżu znajdują się zwierzęta lub osoby, szczególnie dzieci. Osobom nieznającym tych przepisów nie wolno obsługiwać maszyny. Nigdy nie należy pozwalać na używanie maszyny przez dzieci.

• Za wypadki, które mogą przydarzyć się ludziom lub ich mieniu, odpowiada użytkownik. PRZYGOTOWANIA

• Należy nosić rękawice i okulary ochronne oraz ochraniacze uszu. Nie nosić luźnej odzieży.

• Zawsze należy stać stabilnie i zachowywać równowagę. Należy stać możliwie blisko maszyny, w pozycji zapewniającej jej wygodną obsługę. W trakcie używania maszyny nigdy nie należy stać wyżej, niż sama maszyna.

• Podczas pracy maszyna powinna stać na równym i stabilnym podłożu.

• Przed użyciem należy sprawdzić, czy wszystkie śrubki i nakrętki zostały prawidłowo dokręcone.

• Maszynę należy używać tylko wtedy, kiedy jest sucho i nigdy w czasie deszczu.

• Nigdy nie należy używać maszyny z uszkodzonymi elementami zabezpieczającymi lub bez zabezpieczeń.

• W koszu zasilającym nie wolno umieszczać żadnych twardych przedmiotów, takich jak kamienie, butelki, puszki lub elementy metalowe. Może to doprowadzić do uszkodzenia maszyny.

• Jeśli maszyna zablokuje się, należy wyłączyć silnik i wyjąć wtyczkę. Wyjąć wszystkie przedmioty i sprawdzić, czy nie doszło do uszkodzenia maszyny.

• Nie należy szarpać za przewód przyłączeniowy. Nie należy dopuszczać, aby przewód był naciągnięty. Może to uszkodzić wtyczki lub izolację przewodu. Takie uszkodzenie jest niewidoczne, lecz może być niebezpieczne.

• Zawsze należy trzymać przewód przyłączeniowy z dala od maszyny. Należy regularnie wyjmować wtyczkę z gniazdka i sprawdzać przewód pod kątem uszkodzenia lub zużycia. Nie należy używać maszyny z uszkodzonym przewodem przyłączeniowym.

• Jeśli przewód zostanie uszkodzony, należy go wymienić w autoryzowanym serwisie, aby zachować wymogi bezpieczeństwa.

• Jeśli przepali się bezpiecznik lub jeśli zadziała zabezpieczenie przed przeciążeniem oznacza to, że maszyna została przeciążona i/lub że podłączono zbyt wiele urządzeń do jednego przewodu. Należy sprawdzić przyczynę i zastosować środki zaradcze. Nie należy instalować mocniejszego bezpiecznika.

• Nie należy zbliżać dłoni, innych części ciała i odzieży do kosza zasilającego, ani do wyrzutnika. Nigdy nie należy nosić luźnej odzieży lub odzieży z paskami czy tasiemkami podczas używania maszyny.

• Silnik należy uruchamiać z dala od miejsc, w których dochodzi do wyładowań elektrycznych.

• Nie wolno dopuszczać do gromadzenia się przerobionego materiału w wyrzutniku. Blokuje to nowy materiał i może spowodować zmianę kierunku obrotów maszyny.

• Nie wolno zbliżać twarzy ani innych części ciała do kosza zasilającego.

• Nigdy nie należy przesuwać maszyny, ciągnąc za przewód. Nie należy przesuwać maszyny przy włączonym silniku.

• Nie należy zostawiać maszyny bez nadzoru, lecz najpierw należy wyłączyć silnik i wyjąć wtyczkę.58 POLSKI

• Podczas czyszczenia i konserwacji należy nosić rękawice ochronne, aby uniknąć obrażeń.

• Przed przeprowadzeniem kontroli lub konserwacji maszyny należy wyłączyć silnik i wyjąć wtyczkę.

• Jeśli dojdzie do kontaktu obcego przedmiotu z nożem spiralnym, lub jeśli maszyna pracuje zbyt głośno lub wibruje, należy natychmiast wyłączyć silnik. Wyjąć wtyczkę i sprawdzić, czy nie ma uszkodzeń.

• Zobowiązania i odpowiedzialność producenta (zgodnie z Ustawą o odpowiedzialności za szkody wyrządzone przez produkt niebezpieczny) mają zastosowanie pod warunkiem, że używane były wyłącznie części zamienne zatwierdzone przez producenta lub przynajmniej części zamienne takiej samej jakości.

• Maszynę należy przechowywać w suchym miejscu.

• Przy wymianie maszyny po wielu latach używania lub jeśli nie jest już potrzebna, zalecamy oddanie jej do przedstawiciela handlowego w celu recyklingu.

Ten symbol oznacza OSTRZEŻENIE. Niedokładne stosowanie się do instrukcji może prowadzić do poważnych obrażeń ciała i/lub uszkodzenia mienia. Przed uruchomieniem maszyny należy dokładnie zapoznać się z niniejszą instrukcją obsługi oraz załączoną broszurą „INSTRUKCJA BEZPIECZEŃSTWA”. SYMBOLE Na maszynie znajdują się następujące symbole. Ich zadaniem jest przypominanie o zachowaniu ostrożności i uwagi podczas jej używania i konserwacji. Ostrzeżenie! Zapoznaj się dokładnie z instrukcjami Ostrzeżenie! Osoby postronne nie powinny znajdować się w pobliżu. Należy uważać na przedmioty wyrzucane spod kosiarki. Ostrzeżenie! Nie wolno wkładać ręki pod dolną osłonę, gdy maszyna jest włączona. Ostrzeżenie! - Noże obrotowe! Noże obracają się jeszcze przez pewien czas po wył±czeniu maszyny Ostrzeżenie! Przed przystąpieniem do jakichkolwiek czynności naprawczych wyłącz wtyczkę z kontaktu. Ostrzeżenie! Maszynę należy używać tylko wtedy, kiedy jest sucho i nigdy w czasie deszczu. Ostrzeżenie! Używaj zawsze rękawic ochronnych, okularów ochronnych i ochronników słuchu. MONTAŻ

1. Otwórz karton i wypakuj wszystkie części.

2. Odwróć rębarkę do góry nogami na miękkim

3. Patrz rys. 2. Zamontuj nóżki (B), używając

następujących części:

• 4 podkładki sprężyste

5. Patrz rys. 3. Zamontować wałek (C) na nogach.

Użyć dwóch śrub i dwóch nakrętek. Dokręcić nakrętki dołączonym narzędziem.

6. Założyć koła (D) na końce wałka.

7. Założyć zaślepki (E) na końcach osi, wbijając je

8. Patrz rys. 4. Zamontuj kosz zasilający,

wciskając go w otwory w rębarce. Nie można uruchomić rębarki bez zamontowanego kosza zasilającego.59 POLSKI

Ta maszyna jest przeznaczona wyłącznie do użytku prywatnego i nie należy jej używać do zastosowań profesjonalnych. Rozdrabniarka kompostowa jest przeznaczona do rozdrabniania materiału organicznego, takiego jak suche rośliny, gałązki, patyki i gałęzie. TRANSPORT Podczas przewożenia i podnoszenia maszyny należy zachować dużą ostrożność. Maszynę należy podnosić, chwytając ją za nogi obok obudowy silnika, pod rozdrabniarką kompostową. Nigdy nie należy podnosić maszyny za osłonę.

PODŁĄCZENIE ELEKTRYCZNE

Maszynę należy podłączyć do jednofazowego gniazdka elektrycznego z uziemieniem, 230-240 VAC. W obwodzie elektrycznym należy zastosować bezpiecznik 10A. Zawsze należy używać gumowego, uziemionego przewodu przyłączeniowego. Należy zastosować przewód dobrej jakości, przeznaczony do użytku na zewnątrz. Minimalny przekrój przewodu powinien wynosić 3 x 1,5 mm

Gniazdko (styk gniazdowy) musi być odporne na działanie wilgoci. Zaleca się stosować wyłącznik prądu, który przerywa prąd, jeśli z maszyną lub z przewodem przyłączeniowym dzieje się coś niedobrego. Jeśli zastosowano przenośny wyłącznik prądu, należy go umieścić między gniazdkiem elektrycznym i przewodem przyłączeniowym. Nawet jeśli zastosowano wyłącznik prądu, nie stanowi on gwarancji bezpieczeństwa. Zawsze należy przestrzegać załączonych instrukcji bezpieczeństwa. Najlepiej jest nosić buty z grubą gumową podeszwą. Przed każdym użyciem należy sprawdzić działanie wyłącznika prądu. W przypadku posiadania słabej jakości sieci elektrycznej może dojść do krótkiego spadku napięcia w chwili uruchomienia maszyny, co może mieć wpływ na działanie innych urządzeń (np. może to spowodować przygaszenie świateł). Przy impedancji sieci zasilającej rzędu Z maks.

0,41 , takie zakłócenia nie powinny mieć miejsca.

URUCHAMIANIE I WYŁĄCZANIE

SILNIKA Przed uruchomieniem silnika należy sprawdzić, czy rozdrabniarka jest pusta. Obroty silnika muszą całkowicie ustać, aby można było uruchomić silnik ponownie.

1. Sprawdź, czy przełącznik (H) na rys. 5 nie

znajduje się w centralnej pozycji. Uwaga! Przełącznik (H) ma trzy pozycje, z czego używane są tylko dwie zewnętrzne. Jeśli przełącznik znajduje się w pozycji centralnej, nie można będzie uruchomić rębarki.

2. Wyłączyć silnik, naciskając czerwony

wyłącznik (G) na rys. 5.

ZMIANA KIERUNKU OBROTÓW

Nigdy nie należy przekręcać przełącznika (H) przy uruchomionym silniku! Obroty zmienia się w opisany poniżej sposób.

1. Wyłączyć silnik, naciskając czerwony

wyłącznik (G) na rys. 5.

2. Zaczekać, aż nóż spiralny zatrzyma się.

3. Ustawić przełącznik (H) w żądanej pozycji.

Uwaga! Przełącznik (H) ma trzy pozycje, z czego używane są tylko dwie zewnętrzne. Jeśli przełącznik znajduje się w pozycji centralnej, nie można będzie uruchomić rębarki.

4. Wciskać zielony przycisk rozrusznika (F), aż

zablokowany materiał zostanie podany ponownie.

5. Zaczekać, aż nóż spiralny zatrzyma się.

6. Zresetować przełącznik (H) i kontynuować

rozdrabnianie. ZABEZPIECZENIE SILNIKA Rozdrabniarka jest wyposażona we wbudowane zabezpieczenie silnika (I), które chroni go przed przeciążeniem. W razie blokady, po kilku sekundach prąd zostanie odcięty i silnik zatrzyma się. Sposób postępowania w razie przeciążenia:

1. Odczekać co najmniej jedną minutę.

2. Zresetować zabezpieczenie silnika (I),

naciskając przycisk resetowania.

3. Wycofać zablokowany materiał zgodnie z

krokami 3-6 powyżej.60 POLSKI

Aby awaryjnie wyłączyć maszynę, należy nacisnąć czerwony przycisk (G). ODŁĄCZNIK Maszyna jest wyposażona w odłącznik. Oznacza to, że w przypadku przerwy w dostawie prądu wyłącznik główny zostaje odłączony automatycznie. Maszynę można uruchomić ponownie, podłączając wtyczkę i włączając wyłącznik główny. ROZDRABNIANIE W rozdrabniarce kompostowej można rozdrabniać następujące materiały: -gałązki i gałęzie - pozostałości po ściętych krzakach. - pozostałości po przycinaniu żywopłotu. - fragmenty roślin i inne pozostałości z ogrodu, nadające się do rozdrabniania. Przykłady materiałów, które nie nadają się do rozdrabniania: -szkło, metal, torby plastikowe, kamienie, tkaniny, korzenie zabrudzone ziemią. - pozostałości, które nie mają konsystencji stałej, np. odpady kuchenne. Aby zapobiec uszkodzeniu maszyny, zaleca się nie przekraczać następujących rozmiarów maksymalnych gałązek i gałęzi: < 35 mm średnicy w przypadku suchego, twardego materiału < 40 mm średnicy w przypadku świeżego, miekkiego materiału Przed rozpoczęciem pracy rozdrabniarkę można postawić na brezencie lub podobnym materiale. Ułatwi to zebranie i usunięcie rozdrobnionego materiału. Rozdrabniany materiał podaje się do kosza zasilającego i zakładając, że materiał ten nie jest zbyt duży, zostaje on automatycznie przeciągnięty w dół do noży przez wolno obracający się nóż spiralny. Gałęzie i gałązki należy rozdrabniać zaraz po ścięciu. Kiedy wyschną, stają się bardzo twarde, co powoduje zmniejszenie średnicy maksymalnej rozdrabniania. Duże ilości pozostałości ogrodowych zawierają wiele wody i łatwo się przyklejają. Takie materiały przed rozdrobnieniem należy pozostawić na kilka dni do wysuszenia. Rozdrabniarkę należy przechowywać wewnątrz, w suchym miejscu. KOMPOSTOWANIE Przetworzony materiał można kompostować na wiele sposobów: - Materiał można złożyć w stertę bezpośrednio na podłożu (kompostowanie na zimno). - Materiał można umieścić w pojemniku plastikowym, skrzyni drewnianej, pojemniku szkieletowym lub podobnym (kompostowanie na zimno). - Materiał można umieścić w izolowanym pomieszczeniu kompostowym. Ciepło jest wówczas utrzymane przez dłuższy czas, a proces rozkładu trwa również podczas zimy. Ta metoda daje szybsze rezultaty (kompostowanie na ciepło). - Materiał można rozrzucić bezpośrednio w ogrodzie (kompostowanie powierzchniowe). REGULACJA PRZECIWUCHWYTU/ NOŻA Mechanizm tnący składa się z noża obrotowego i przeciwuchwytu. Aby zapewnić optymalne rozdrabnianie, szczelina między nożem i przeciwuchwytem powinna wynosić 0 mm. Reguluje się ją na etapie produkcji i przy pierwszym użyciu maszyny nie trzeba jej regulować. Jeśli z czasem jakość rozdrabniania ulegnie pogorszeniu, można wyregulować przeciwuchwyt zgodnie z poniższym opisem. Podczas regulacji przeciwuchwytu silnik powinien być przez cały czas uruchomiony. Podczas regulacji przeciwuchwytu maszyna powinna przez cały czas podawać w dół. Regulacja przeciwuchwytu:

1. Uruchomić maszynę.

2. Użyć dołączone klucza imbusowego i powoli

obracać wkręt (J) zgodnie z ruchem wskazówek zegara.

3. Przerwać obracanie, kiedy zacznie być

słyszalne tarcie, a przez otwór wylotowy zaczną spadać drobne fragmenty aluminium.

4. Szczelina między nożem i przeciwuchwytem

ponownie wynosi 0 mm, umożliwiając uzyskanie optymalnego rozdrabniania.61 POLSKI

KONSERWACJA Przed wykonaniem jakichkolwiek czynności konserwacyjnych zawsze należy wyjąć wtyczkę z gniazdka elektrycznego. Zawsze należy nosić rękawice ochronne, aby uniknąć obrażeń. Generalnie, konserwacja rozdrabniarki kompostowej została ograniczona do minimum. Aby zachować wydajność maszyny i wydłużyć jej trwałość, należy przestrzegać następujących wskazówek:

• nie dopuszczać do zapchania otworów wentylacyjnych

• sprawdzać nakrętki i śrubki dokręcane przez użytkownika (w razie potrzeby dokręcić).

• po każdym użyciu należy spryskać nóż spiralny przyjaznym dla środowiska, ulegającym biodegradacji olejem, aby zabezpieczyć go przed korozją. CZYSZCZENIE Rozdrabniarkę kompostową zawsze należy czyścić po każdym użyciu. Podczas czyszczenia nigdy nie należy stosować wody bieżącej, ani silnego strumienia wody! Brud i pozostałości, które mogą zostać zabrane przez nóż spiralny należy usuwać szczotką. Części zewnętrzne rozdrabniarki należy czyścić szmatką zmoczoną w wodzie z łagodnym środkiem myjącym. SERWIS Naprawy i serwisowanie przeprowadzane są przez autoryzowane stacje serwisowe. Stacje te zawsze używają oryginalnych części zamiennych. W żadnym razie nie wolno używać nieoryginalnych części zamiennych. Jest to warunek określony przez urząd testujący. Maszyna została przetestowana i zatwierdzona do pracy z częściami oryginalnymi. Jeśli maszyna wymaga serwisowania, naprawy lub konserwacji, wiążących się z demontażem osłony, należy ją oddać do autoryzowanej stacji serwisowej. Producent zastrzega sobie prawo do wprowadzania zmian w produkcie bez powiadomienia. GWARANCJA Okres gwarancji Zgodnie z obowiązującymi przepisami. Wszystkie materiały i wady fabryczne zostaną naprawione bezpłatnie przez autoryzowaną stację serwisową. Jeśli chodzi o silnik, należy stosować się do warunków gwarancji jego producenta. W razie napraw gwarancyjnych, przed dostarczeniem kosiarki do serwisu należy ją dobrze wyczyścić. Opłaty transportowe do i ze stacji serwisowej pokrywa kupujący. Gwarancja nie obejmuje: Normalnego zużycia. Nieostrożną obsługę lub kolizje. Użycia niewłaściwego oleju smarowego lub niedostatecznego smarowania. Użycia niewłaściwego paliwa. Obrażeń ciała lub uszkodzeń mienia. Regulacji gaźnika lub sterowania przepustnicą. Maszyn naprawianych przez nieautoryzowane warsztaty. RECYKLING Z odpadami należy postępować zgodnie z dyrektywą WEEE (2002/96/EC) Chroń środowisko! Nie wolno wyrzucać z innymi odpadami komunalnymi! Ten produkt zawiera podlegające utylizacji podzespoły elektryczne i elektroniczne. Produkt należy oddać do odpowiedniego punktu utylizacji odpadów, np. miejskiej stacji recyklingu.62
