Type de produit	Hacheuse mécanique (broyeur de végétaux)
Marque	STIGA
Modèle	BioQuiet
Alimentation électrique	230-240 V AC monophasé, 10 A (fusible lent), mise à la terre
Protection moteur	Dispositif de protection contre les surcharges avec bouton de réinitialisation
Sectionneur	Coupe automatiquement le commutateur principal en cas de perte de courant
Diamètre maximal des branches	35 mm (matières sèches et dures), 40 mm (matières fraîches et tendres)
Usage	Privé, broyage de résidus végétaux, rameaux, branchages
Sécurité	Gants, lunettes, protections auditives obligatoires ; arrêt d'urgence (bouton rouge)
Entretien	Vaporiser de l'huile biodégradable sur le couteau hélicoïdal après chaque utilisation ; vérifier les vis et écrous
Nettoyage	Brosser le couteau ; carrosserie avec chiffon humide et détergent doux ; ne pas nettoyer à l'eau courante
Pièces détachées	Utiliser exclusivement des pièces d'origine ; s'adresser à un service agréé
Garantie	Défauts matériels et vices de fabrication (selon dispositions légales) ; hors usure normale et pièces comme lames, courroies
Conformité	CE ; Directives basse tension, CEM, machines, bruit ; normes EN 13683, EN 292-2, EN ISO 3744
Symboles de sécurité	Attention : lire le mode d'emploi, projection d'objets, couteaux en rotation, débrancher avant entretien, ne pas utiliser sous la pluie
Transport	Soulever par les pieds près du châssis, ne pas soulever par le carter
Recyclage	Ne pas jeter avec les ordures ménagères ; confier à un service de recyclage (directive DEEE)
Montage	Piètement, axe, roues et trémie à assembler ; outils fournis
Changement de rotation	Arrêter le moteur, attendre l'arrêt, tourner le commutateur (H) sur la position souhaitée, puis redémarrer

FOIRE AUX QUESTIONS - BioQuiet STIGA

Comment démarrer le broyeur Stiga BioQuiet ?

Assurez-vous que le broyeur est vide et que le commutateur (H) n'est pas en position centrale. Appuyez sur le bouton vert de démarrage (F) et maintenez-le enfoncé jusqu'à ce que le moteur tourne.

Que faire si le broyeur se bloque ?

Appuyez sur le bouton rouge d'arrêt (G). Attendez l'arrêt complet du couteau hélicoïdal. Retirez les éléments bloqués. Si nécessaire, changez le sens de rotation en tournant le commutateur (H) après avoir arrêté le moteur.

Comment changer le sens de rotation des lames ?

Arrêtez le moteur avec le bouton rouge (G). Attendez l'arrêt du couteau. Placez le commutateur (H) sur la position souhaitée (extérieure). Appuyez sur le bouton vert (F) jusqu'à dégagement. Remettez ensuite le commutateur en position initiale.

Quelle est l'alimentation électrique requise ?

Branchez sur une prise 230-240 V AC monophasé avec mise à la terre, protégée par un fusible lent de 10 A. Utilisez une rallonge extérieure de 3 fils (section minimale 1,5 mm²) avec prise étanche.

Quels matériaux puis-je broyer avec ce broyeur ?

Ce broyeur est conçu pour les résidus végétaux : rameaux, branchages, déchets de haies et de débroussaillage. Ne broyez pas de verre, métal, pierres, plastique, tissu ou déchets de cuisine.

Quel diamètre maximal de branches puis-je broyer ?

Branches sèches et dures : jusqu'à 35 mm de diamètre. Branches fraîches et tendres : jusqu'à 40 mm. Au-delà, vous risquez d'endommager la machine.

Comment entretenir le broyeur après utilisation ?

Débranchez l'appareil. Brossez le couteau hélicoïdal pour enlever les résidus. Vaporisez de l'huile biodégradable anti-rouille. Nettoyez la carrosserie avec un chiffon humide et un détergent doux. Ne nettoyez jamais à l'eau courante.

Que faire si le moteur s'arrête en cours d'utilisation ?

Cela peut être dû à une surcharge. Attendez au moins une minute, puis appuyez sur le bouton de réinitialisation de la protection moteur (I). Retirez les éléments bloqués avant de redémarrer.

Où puis-je trouver des pièces de rechange pour le BioQuiet ?

Utilisez exclusivement des pièces d'origine STIGA. Adressez-vous à un service agréé pour toute réparation ou remplacement de pièces, notamment les lames, courroies et câbles.

Comment ranger le broyeur en hiver ?

Entreposez la machine dans un local sec et à l'abri du gel. Nettoyez-la soigneusement avant le remisage. Si vous ne l'utilisez plus, apportez-la à votre revendeur pour recyclage (directive DEEE).

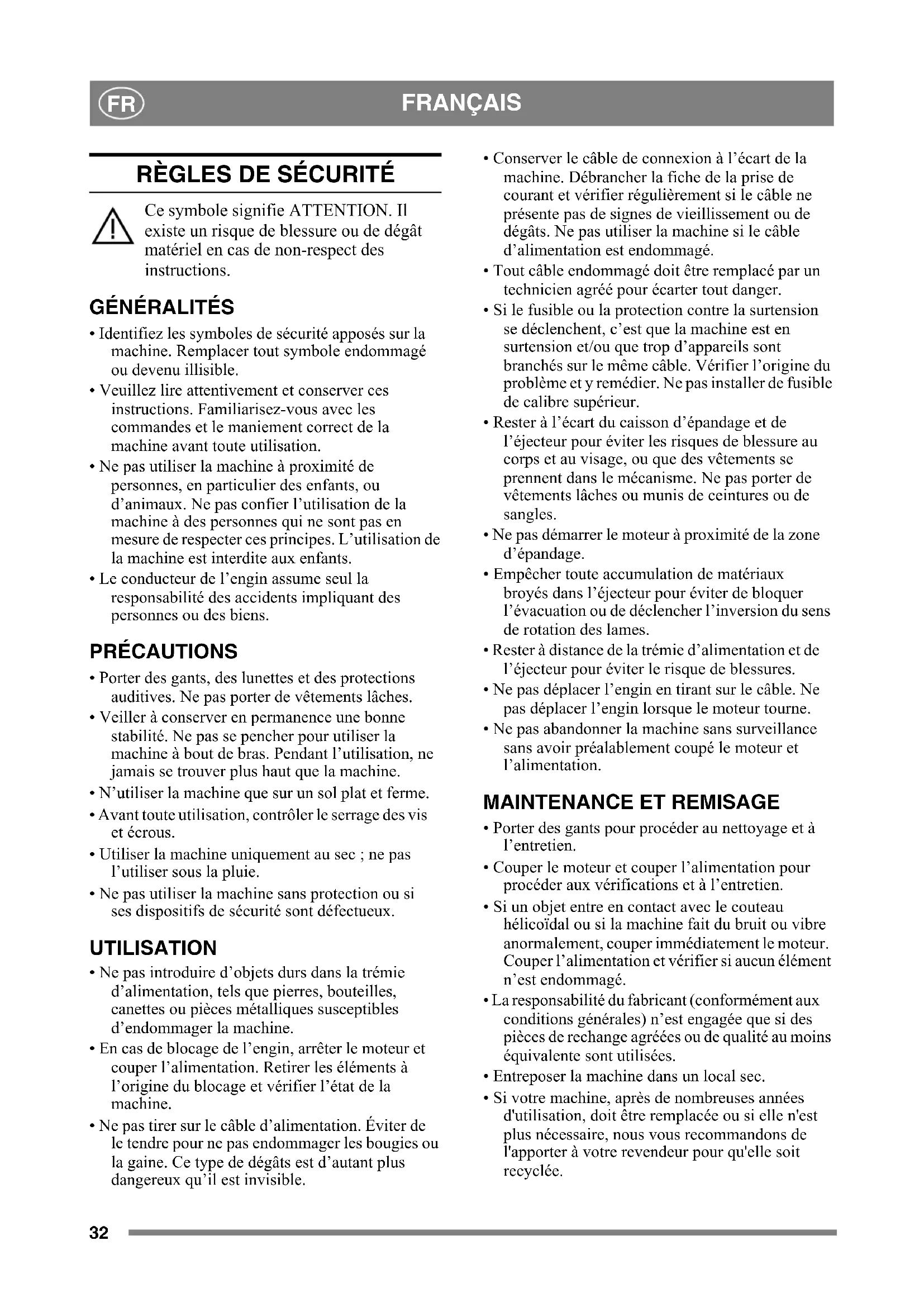

MODE D'EMPLOI BioQuiet STIGA

Ce symbole signifie ATTENTION. Il existe un risque de blessure ou de dégât matériel en cas de non-respect des instructions.

GÉNÉRALITÉS

• Identifiez les symboles de sécurité apposés sur la machine. Remplacer tout symbole endommagé ou devenu illisible.
• Veuillez lore attentivement et conserver ces instructions. Familiarisez-vous avec les commandes et le maniement correct de la machine avant toute utilisation.
• Ne pas utiliser la machine à proximé de personnes, en particulier des enfants, ou d'animaux. Ne pas confier l'utilisation de la machine à des personnes qui ne sont pas en mesure de respecter ces principes. L'utilisation de la machine est interdite aux enfants.
• Le conducteur de l'engin assume seul la responsabilité des accidents impliquant des personnes ou des biens.

PRECAUTIONS

• Porter des gants, des lunettes et des protections auditives. Ne pas porter de vêtements lâches.
• Veiller à conserver en permanence une bonne stabilité. Ne pas se pencher pour utiliser la machine à bout de bras. Pendant l'utilisation, ne jamais se trouver plus haut que la machine.
• N'utiliser la machine que sur un sol plat et ferme.
• Avant toute utilisation, contrôle le serrage des vis et écrous.
  Utiliser la machine uniquement au sec ; ne pas l'utiliser sous la pluic.
• Ne pas utiliser la machine sans protection ou si ses dispositifs de sécurité sont défectueux.

UTILISATION

• Ne pas introduire d'objets durs dans la tremie d'alimentation, tels que pierres, bouteilles, canettes ou pieces métalliques susceptibles d'endommager la machine.
• En cas de blocage de l'engin, arrêté le moteur et couper l'alimentation. Retirer les éléments à l'origine du blocage et vérifier l'état de la machine.

• Ne pas tirer sur le cable d'alimentation. Éviter de le tendre pour ne pas endommager les bougies ou la gaine. Ce type de dégats est d'autant plus dangereux qu'il est invisible.

• Conserver le cable de connexion à l'écart de la machine. Débrancher la fiche de la prise de courant et vérifier régulièrement si le cable ne présente pas de signes de vieillissement ou de dégats. Ne pas utiliser la machine si le cable d'alimentation est endommagé.

• Tout cable endommagé doit être remplace par un technicien/agree pour écarter tout danger.
• Si lefuse ou la protection contre la surtension se déclenchent, c'est que la machine est en surtension et/ou que trop d'appareils sont branchés sur le même cable. Vérifier l'origine du problème et y remédier. Ne pas installer de fuse de calibre supérieur.
• Rester à l'écart du caisson d'épandage et de l'éjecteur pour éviter les risques de blessure au corps et au visage, ou que des vêtements se prennten dans le mécanisme. Ne pas porter de vêtements lâches ou munis de ceintures ou de sangles.
• Ne pas demarrer le moteur à proximé de la zone d'épandage.
• Empêcher toute accumulation de matérielles broyés dans l'éjecteur pour éviter de bloquer l'évacuation ou de déclencher l'inversion du sens de rotation des lames.
• Rester à distance de la trémie d'alimentation et de l'éjecteur pour éviter le risque de blessures.
• Ne pas déplacer l'engin en tirant sur le cable. Ne pas déplacer l'engin lorsque le moteur tourne.
• Ne pas abandonner la machine sans surveillance sans avoir préalablement coupé le moteur et l'alimentation.

MAINTENANCE ET REMISAGE

• Porter des gants pour procéder au nettoyage et à l'entretien.
• Couper le moteur et couper l'alimentation pour proceder aux vérifications et à l'entretien.
• Si un objet entre en contact avec le couteau helicoidal ou si la machine fait du bruit ou vibre anormalement, couper immédiatement le moteur. Couper l'alimentation et vérifier si aucun élément n'est endommagé.
• La responsabilité du fabricant (conformément aux conditions générales) n'est engagée que si des pieces de rechange agrées ou de qualité au moins équivalente sont utilisées.
• Entreposer la machine dans un local sec.
• Si vous machine, après de nombreuses années d'utilisation, doit être remplaçée ou si elle n'est plus nécessaire, nous vous recommandons de l'apporter à votre revendeur pour qu'elle soit recyclée.

GÉNÉRALITÉS

Ce symbole est un AVERTISSEMENT. Risque de blessure ou de dégât matériel en cas de non-respect des instructions.

Avant de démarrer la machine, lire attentivement les instructions ainsi que les consignes continues dans le fascicule « RÉGLES DE SECURITE » ci-joint.

SYMBOLS

Les symboles suivants figurent sur la machine. Ils attrent leur attention sur les dangers et les mesures à respecter lors de l'utilisation et de la maintenance.

Explication des symboles :

Attention!

Lire le mode d'emploi attentivement.

Attention!

Veillez à ce que personne ne se trouve à proximé de la machine. Danger de projection d'objects.

Attention!

N'introduisez ni la main ni le pied sous le capot lorsque la machine est en marche.

Attention! Couteaux en rotation!

Les couteaux continuents tournier après l'arrêt de la machine.

Attention!

Débrancher la machine avant derialcder à l'entretien.

Attention!

Utiliser la machine uniquement au sec ; ne pas l'utiliser sous la pluie.

Attention!

Porter des gants de travail, des lunettes protectrices et une protection d'oreilles.

MONTAGE

1. Ouvrir l'emballage et sortir tous les éléments.
2. Poser le broyeur à l'envers sur un revêtement non susceptible de l'endommager.
3. Voir fig. 2. Monter le piètement (B) au moyen des éléments suivants:

4 vis.
4 rondelles à dessort
4 rondelles plates

1. Voir fig. 3. Monter l'axe (C) sur le piètement à l'aide de deux vis et deux écros. Serrer les écros à l'aide de l'outil fourni.
2. Emboiter les roues (D)sur les extrémites de l'axe.
3. Monter les goupilles (E) aux extrémites de l'essieu et les enforcer à l'aide d'un marteau.
4. Voir fig. 4. Installer la trémie en l'enfantant dans les encoches du broyeur. Le broyeur ne démarre pas sans trémie.

UTILISATION

GÉNÉRALITÉS

Cette machine est destinée à un usage privé et ne convient pas pour les travaux professionnels.

Le composteur est concu pour broyer des matériaux organiques tels que résidus vegétaux secs, rameaux, branchettes et branches.

TRANSPORT

Le transport et le levage de la machine requièrent la plus grande attention. PourSoulever la machine, saisir fermement les pieds pres du chassin du carter moteur, sous le composteur. Lever delicatement.

Ne pas soulever la machine par le carter.

RACCORDEMENT ÉLECTRIQUE

Brancher la machine sur une prise de courant 230-240 VAC monophasé avec mise à la terre. Protégger le circuit électrique par un fusible lent de 10A

Utiliser une rallonge de bonne qualité, mise à la terre, conscience pour l'extérieur.

La rallonge doit se composer de 3 fils d'une section minimum de 15mm^2

La prise femelle doit être étanche à 1'humidité.

Il est recommendé d'installer un interrupteur différentiel qui coupe le courant en cas de problème au niveau de la machine ou du cable d'alimentation.

En cas d'utilisation d'un disjoncteur différentiel portatif, il doit être place entre la prise électrique et le cable d'alimentation.

Une installation peut toujours désenter des risques, même avec un disjoncteur différentiel.

Respecter les recommendations de sécurité. Porter de préférence des chaussures à semelles en caoutchouc épaisses.

Avant chaque utilisation, tester le fonctionnement du disjoncteur différentiel.

Lorsque le courant est instable, de brèves chutes de tension peuvent se produit et influencer le fonctionnement d'autres appareils (par ex. l'éclairage se met à clignoter).

Avec une impédance de Zmax 0,41 ohms, de telles perturbations sont peu probables.

DÉMARRAGE ET ARRÊT DU MOTEUR

Avant de démarrer, s'assurer que le broyeur est vide.

Attendre l'arrêt complet du moteur avant de le redémarrer.

1. Verifier que le commutateur (H) de la fig. 5 n'est pas en position centrale.

REMARQUE: Le commutateur (H) a trois positions possibles: Seules les deux positions extérieures sont utilisées. Lorsque l'interrupteur est en position centrale, il est impossible de démarrer le broyeur.

1. Arreter le moteur en appuyant sur le bouton rouge G - voir fig. 5.

CHANGEMENT DU SENS DE ROTATION

Ne jamais tournier le commutateur (H) lorsque le moteur fonctionne!

Changer le sens de rotation comme suit.

1. Arrête le moteur en appuyant sur le bouton rouge G - voir fig. 5.
2. Attendre l'arrêt du couteau helicoidal.
3. Mettre le commutateur (H) dans la position souhaitec.

REMARQUE: Le commutateur (H) a trois positions possibles: Seulcs les deux positions extérieures sont utilisées. Lorsque l'interrupteur est en position centrale, il est impossible de démarrer le broyeur.

1. Appuyer sur le bouton vert de démarrage (F) et le maintainir enforcé jusqu'à ce que les éléments coincés se dégagent.
2. Attendre l'arrêt complet du couteau helicoidal.
3. Remetre le commutateur (H) dans sa position initiale et poursuivre le broyage.

PROTECTION DU MOTEUR

Le composteur-broyeur possède un dispositif intégré (I) qui protège le moteur contre la surcharge.

En cas de blocage, l'alimentation se coupe après quelques secondes et le moteur s'arrête.

En cas de surcharge :

1. Attendre au moins une minute.
2. Réinitialiser la protection moteur (I) en appuyant sur le bouton de réinitialisation.
3. Retirer les éléments bloqués conformément aux points 3-6 ci-dessus.

ARRET D'URGENCE

Pour stopper la machine en urgence, appuyer sur le bouton rouge (G).

SECTIONNEUR

La machine est équipée d'un sectionneur qui déconnecte automatiquement le commutateur principal en cas de perte de courant. Pour redémarrer, rebrancher l'appareil et allumer le commutateur principal.

BROYAGE

Le composteur-broyeur est concu pour le
traitement des materiaux suivants:

• rameaux et branches
• déchets de débroussaillage.
• déchets de haies.
• déchets de plantes et autres déchets convenant au broyage.

Quelques exemples de matériaux ne convenant pas au broyage :

• verre, métal, sacs en plastique, pierres, tissu, racines couvertes de terre.
• déchets dont la constance n'est pas assez ferme, par ex. déchets de cuisine.

Pour éviter d'endommager la machine, il est recommandé de ne pas broyer de branches dont le diamètre dépasse

< diamètre 35 mm pour les matières seches et dures

< diamètre 40 mm pour des matières fraîches et meubles.

Le broyeur peut être posé sur une bache ou un support similaire pour faciliter le ramassage et l'évacuation des déchets broyés.

Les matériaux sont introduits dans la tremie d'alimentation et, pour autant qu'ils ne forment pas une masse trop compacte, sont entrainés automatiquement vers les lames par le couteau helicoidal à rotation lente.

Les branches et rameaux doivent être broyésrapidement après avoir été coupés. Ils deviennent très durs en sechant, de sorte que le diamètre maximal autorisé diminue.

De nombreux déchets verts contiennent beaucoup d'eau ont tendance à adhérer facilement. Il est préféable de les laisser décher quelques jours avant de les broyer.

Entreposer la machine dans un local sec.

COMPOSTAGE

Les déchets broyés peuvent être compostés de plusieurs manières :

• En les déposant en cas directement sur le sol (compostage à froid).
• En les mettant dans un conteneur en plastique, en bois, à claire-voie, etc. (compostage à froid).
• En les plaçant dans un composteur isolé. La chaleur est maintainue plus longtemps et le processus de decomposition se poursuit en hiver. Cette méthode est celle qui produit les résultats

les plus rapides (compostage à chaud).
- Les déchets peuvent également être dispersés dans le jardin (compostage de surface).

RéGLAGE DE L'ENSEMBLE LAME/CARTER

Le mecanisme de coupe comprend une lame rotative et un carter. Pour des performances optimes, l'ecart entre la lame et le carter doit etre de 0mm

Cet écart est régèle en usine et ne requiert aucun réglage à la première mise en service de la machine.

Si les résultats s'amenuisent au fil du temps, le plateau peut etre regle de la maniere suivante.

Effectuer le réglage, moteur en marchc. Toujours effectuer le réglage, alimentation vers le bas.

Réglageducarter：

1. Demarrer la machine.
2. Tournier lentement la vis vers la droite à l'aide de la clé allen fournie (J).
3. Arrête de tourner lorsqu'un raclement se fait entendre et que des ébarbures d'aluminium tombent de l'éjecteur.
4. L'écart est à présent de 0mm entre la lame et le carter, ce qui permet d'obtenir les salariés résultats.

ENTRETIEN

Débrancher l'appareil avant toute intervention. Porter des gants de protection.

D'une manière générale, les broyeurs ne requirement que très peu d'entretien. Les quelques mesures suivantes permettront de conserver les performances de la machine :

• garder les ouvertures de ventilation en permanence propres et dégagées.
• vérifier les écrous et vis installés par l'utilisateur (serrer si nécessaire).
• après chaque utilisation, vaporiser de l'huile biodegradable sur le couteau helicoïdal pour le protégger de la rouille.

NETTOYAGE

Nettoyer le composteur-broyeur après chaque utilisation.

Ne pas le nettoyer sous l'eau courante ou au jet d'eau!

Brosser le couteau helicoidal pour en eliminer les déchets. Frotter la carrosserie à l'aide d'un chiffon humidifié avec un mélange de dénergent doux et d'eau.

ENTRETIEN

Pour la réparation et l'entretien des machines, s'adresser à un service agréé qui utilise exclusivement des pieces d'origine.

N'utiliser enaucun casdes pièces de rechange d'autres marques pour rester en conformité avec les stipulations de l'organisme d'homologation qui a testé etagree la machine avec des pieces d'origine.

Les entretiens, réparations ou interventions nécessitant le démontage du carter doivent être confiés à des centres de service agrésés.

Le fabricant se reserve le droit de modifier le produit sans avis préalable.

CONDITIONS GÉNÉRALES D'ACHAT

Une garantie totale couvre les défauts matériels et les vices de fabrication. L'utilisateur est tenu de suivre scrupuleusement les instructions contenues dans la documentation fournie.

Durée de la garantie

Selon les dispositions legales applicables.

Exceptions

Sont exclus de la garantie les degats consecutifs a :

• la méconnaissance du contenu de la documentation fournie
• la négligence
• un usage ou un assemblage incorrects ou non autorisés

• l'utilisation d'autres éléments que les pieces d'origine

• l'utilisation d'accessoires non fournis ou non agrées par le fabricant
  Sont également exclus de la garantie :

• l'usure des éléments tels que les lames, courroies, roues et cables
• l'usure normale.
• Moteurs. Les moteurs sont couverts par la garantie fournie par leur fabricant et font l'objet de conditions generales séparées.

L'acquireur est protégé par les lois nationales de chaque pays. La présente garantie ne limite enaucun cas les droits dont il dispose dans le cadre deces législations.

RECYCLAGE

Recycler les équipements conformément à la directive DEEE (2002/96/CE)

Protegez l'environnement!

Ne pas jeter avec les ordures menagères !

Ce produit contient des composants électriques et électroniques recyclables.

Confier les équipements aux services de recyclage compétents.

VEILIGHEIDSVOORSCHRIFTEN

Déclaration de conformité CE

Ce produit est conforme à

• La Directive basse tension 73/23/EEC, 93/68/EEC

• La Directive compatibilité electromagnétique 89/336/EEC

• La Directive machines 98/37/EEC, avec une reférence particulière à

l'annexe 1 de la directive concernant les exigences essentielles en matière de santé et de sécurité dans le cadre de la fabrication

• La Directive émissions de bruit 2000/14/EC

Le produit en question a eté mis au point et fabriqué conformément aux normes suivantes:

• EN 13683, EN 292-2, EN ISO 3744, EN ISO 11201

Directeur de Certification
