BRUKSANVISNING UniversalHedgePole 18 BOSCH

Gem alle advarsler og instruktioner til senere brug.

For din egen sikkerheds skyld

Vedligeholdelse, opbevaring og transport (se Fig. K + L)

Kniv vedligeholdelse

Opbevaring og transport

Sikkerhetsinformasjon

Forklaring av bildesymbolene

Generell fareinformasjon.

Les gjennom denne driftsinstruksen.

Ikke bruk hageredskapet i regn eller la den stå ute i regnvær.

Pass på at personer som står i nærheten ikke ska- des av fremmedlegemer som slynges bort.

Advarsel: Pass på å holde sikker avstand til hageredskapet mens du arbeider.

Bruk alltid hansker og vernebriller. Det anbefales ytterligere verneutstyr som skilfaste sikkerhetssko og vernehjelm. Passende verneklær reduserer faren for skader ved kvister som faller ned og tilfeldig berøring av kniven.

10 m

Berør aldri strøm- eller telefonkabler. Slike ledninger fører høy spenning. Det er akutt fare for for elektrisk støt. Hold en avstand på minst 10 m.

Advarsel: Personer som befinner seg i nærheten skal holde sikker avstand til hageredskapet när det arbeider.

Norsk|93

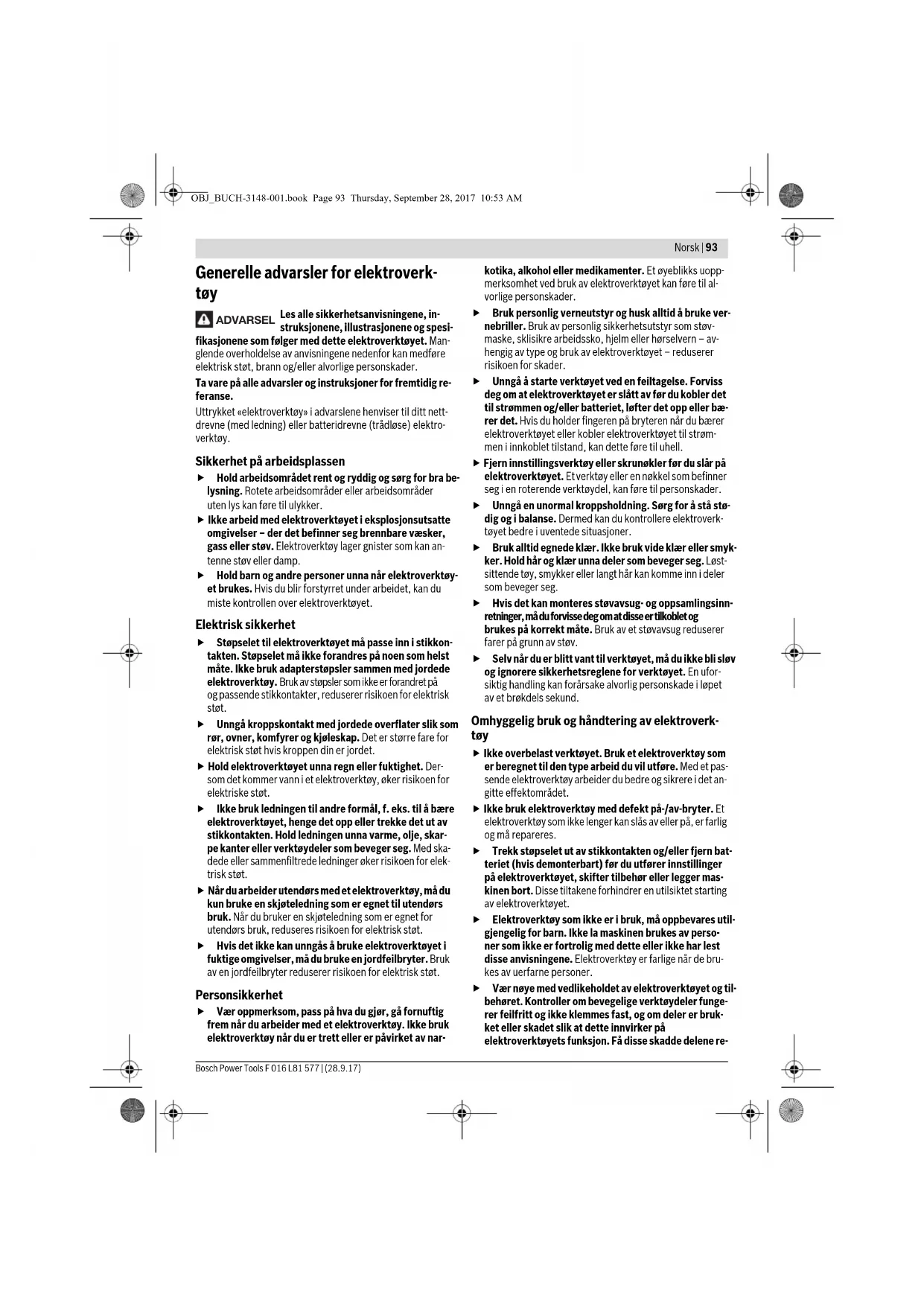

Generelle advarsler for elektroverk- tøy

ADVARSEL Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesi-

fikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta vare på alle advarsler og instruksjoner for fremtidig referanse.

Uttrykket «elektroverktøy» i advarslene henviser til ditt nett-drevne (med ledning) eller batteridrevne (trådløse) elektro-verktøy.

Sikkerhet på arbeidsplassen

• Hold arbeidsområdet rent og ryddig og sørg for bra be- lysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
  Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.
▶ Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.
- Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med ska- dede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.
Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.

Personsikkerhet

Vær oppmerksom, pass på hva du gjør, gå fornuftig frem när du arbeider med et elektroverktøy. Ikke bruk elektroverktøy när du er trett eller er påvirket av nar-

kotika, alkohol eller medikamenter. Et øyeblikks uopp- merksomhet ved bruk av elektroverktøyet kan føre til al- vorlige personskader.

Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader.
▶ Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader.
▶ Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løst-sittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.
▶ Selv når du er blitt vant til verktøyet, må du ikke bli sløv og ignorere sikkerhetsreglene for verktøyet. En ufor-siktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

Omhyggelig bruk og håndtering av elektroverktøy

Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
Ikke bruk elektroverktøy med defekt på/-av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
- Trekk støpselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøyder fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet slik at dette innvirker på elektroverktøyets funksjon. Få disse skadde delene re-

94 | Norsk

parert før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.

• Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
• Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner.
  ▶ Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

Omhyggelig bruk og håndtering av batteridrevne verktøy

Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
- Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre personskader og brannfare.
Hold batteriet som ikke er i bruk, unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger.
Ikke bruk batteriet eller verktøyet hvis det er skadet eller modifisert. ∅delagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for personskade.
Ikke utsett batteriet eller verktøyet for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130 °C kan forårsake eksplosjon.
Følg alle ladeinstrukser, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturer utenfor det spesifiserte temperaturområdet, kan skade batteriet og øke brannfaren.

Service

Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.
- Ikke utfør service på ødelagte batterier. Service på batterier skal alltid utføres av produsenten eller godkjente forhandlere.

Sikkerhetsinformasjoner for hekksakser

Hold alle kroppsdeler unna knivbjelken. Ikke forsøk å fjerne klippeavfall mens knivbjelken er i gang eller holde fast materiale som skal klippes. Sikre at bryteren er slått av og batteriet er fjernet når du fjerner inneklemt klippeavfall. Et øyeblikks uoppmerskomhet ved bruk av hekksaksen kan medføre alvorlige skader.
Hold redskapet bare på de isolerte gripeflatene (hovedhåndtak 11, fremre håndtak 6 eller utvidet gripeområde 8), da kniven kan treffe på en skjult strømledning. Når kniven kommer i kontakt med en spenningsførende ledning kan dette også sette redskapets metalliske deler under spenning og medføre elektrisk støt.
▶ Hold el-verktøyet kun på de isolerte gripeflatene, for kniven kan komme i kontakt med skjulte strømledninger. Kontakt mellom kniven og en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt.
▶ Bær hekksaksen alltid i håndtaket og med stanset kniv. Ved transport eller oppbevaring av hekksaksen må alltid vernedekselet settes på. Fornuftig bruk av maskinen reduserer faren for skader fra kniven.
Sørg for at alle beskyttelsesinnretningene og håndtakene er montert ved bruk av maskinen. Forsøk aldri å ta i bruk en ufullstendig montert maskin eller en maskin med ikke godkjente endringer.
▶ Tillat aldri barn, personer med innskrenkede fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller manglende kunnskap og/eller personer, som ikke er for-trolig med disse anvisningene, å bruke hageredskapet. Nasjonale bestemmelser begrenser muligens alderen til brukeren.
▶ Barn må passes på for å sikre at de ikke leker med hageredskapet.
- Hold redskapet når du arbeider med begge hender fast på de riktige gripeflatene og sørg for at du står stabilt. Redskapet føres mer sikkert med to hender.
▶ Bær redskapet alltid slik at knivbjelken er vannrett.
▶ Vent til elektroverktøyet er stanset helt før du legger det ned.
I løpet av driften må det ikke oppholde seg andre personer eller dyr i en omkrets på 3 m. Brukeren er ansvarlig ovenfor tredje personer innenfor arbeidsområdet.
- Klipp aldri hekken når det oppholder seg personer, særskilt barn eller husdyr, like i nærheten.
Brukeren er ansvarlig for uhell eller skader på andre mennesker eller deres eiendom.
▶ Grip aldri tak i hekksaksen på knivbjelken.
- Sjekk hekken som skal klippes nøye og fjern alle ståltråder eller andre fremmedlegemer.
Før bruk må du alltid sjekke om knivene, knivskruene og andre deler på skjæreverket er slitt eller skadet. Arbeid al-dri med skadet eller sterkt slitt skjæreverk.

Ekstra advarsler

Norsk|95

Sikkerhetsinformasjoner for ladeapparater

Les gjennom alle advarslene og an- visningene. Feil ved overholdelsen

av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på disse informasjone- ne.

Bruk ladeapparatet kun hvis du kan beregne alle funksjonene og kan utføre dissse uten innskrenkninger eller har fått tilsvarende instrukser.

▶ Tillat aldri barn, personer med innskrenkede fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller manglende kunnskap og/eller personer, som ikke er fortrolig med disse anvisningene, å bruke hageredskapet. Nasjonale bestemmelser begrenser muligens alderen til brukeren.
▶Hold oppsyn med barn. Du sikrer ved dette at barn ikke leker med redskapet.
▶ Lad bare Bosch Li-ion-batterier med kapasitet fra 1,5 Ah (fra 3 battericeller). Batterispenningen må stemme overens med laderens batteriladespenning. Du må ikke lade batterier som ikke er oppladbare. Ellers er det fare for brann og eksplosjon.

Hold ladeapparatet unna regn eller fuktighet. Dersom det kommer vann i et ladeapparat, øker risikoen for elektriske støt.

Lad bare opp Bosch Li-ion-batterier. Batterispenningen må stemme overens med laderens batterilade-spenning. Ellers er det fare for brann og eksplosjon.

▶ Gjør deg kjent med betjeningen av hekksaksen, slik at du straks kan stanse den i et nødstilfelle.

▶ Sørg for at alle medleverte håndtak og alt verneutstyr er montert når hekksaksen er i drift. Forsøk aldri å ta i bruk en ufullstendig montert hekksaks eller en hekksaks med ikke godkjente endringer.

▶ Hold aldri hekksaksen i beskyttelsesutstyret.

▶ Pass på at du ved bruk av hekksaksen alltid står stabilt og hold alltid balansen. Ikke bruk redskapet på trinn eller stiger.

▶ Vær oppmerksom på omgivelsene og mulige farer, som du eventuelt ikke hører når du klipper hekken.

▶ Sørg for at alle mutre, bolter og skruer sitter godt fast, slik at hekksaksen befinner seg i en sikker arbeidstilstand.

- Lagre hekksaksen på en tørr, lukket plass utilgjengelig for barn.

▶ Skift for sikkerhets skyld slitte eller skadede deler ut.

Forsøk ikke å reparere hageredskapet, hvis du ikke har den nødvendige utdannelsen.

▶ Pass på at deler som skal skiftes ut er fra Bosch.

Regler for optimal bruk av oppladbare batterier

Sørg for at hageredskapet er slått av før du setter inn batteriet. Hvis du setter et batteri inn i et hageredskap som er slått på, kan det føre til ulykker.

Bruk kun Bosch batterier som er beregnet til dette hageredskapet. Bruk av andre batterier kan føre til skader og brannfare.

▶ Batteriet må ikke åpnes. Det er fare for kortslutning.

- Sørg for at hageredskapet er slått av før du setter inn batteriet. Hvis du setter et batteri inn i et hageredskap som er slått på, kan det føre til ulykker. - Bruk kun Bosch batterier som er beregnet til dette hageredskapet. Bruk av andre batterier kan føre til skader og brannfare. - Batteriet må ikke åpnes. Det er fare for kortslutning.

Beskytt batteriet mot varme, f. eks. også mot permanent solinnvirkning, ild, vann og fuktighet. Det er fare for eksplosjoner.

Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproblemer. Dampene kan irritere åndedrettsorganene.

▶ Bruk batteriet kun i kombinasjon med Bosch produktet. Kun slik beskyttes batteriet mot farlig overbelastning.

▶ Batteriet kan bli skadet av spisse gjenstander som spiker eller skrutrekker eller på grunn av påvirkning fra ytre krefter. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.

▶ Batteriet må ikke kortsluttes. Det er fare for eksplosjoner.

▶ Beskytt batteriet mot fuktighet og vann.

▶ Rengjør ventilasjonssprekkene på batteriet regelmessig med en myk, ren og tørr pensel.

- Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproblemer. Dampene kan irritere åndedrettsorganene. - Bruk batteriet kun i kombinasjon med Bosch produktet. Kun slik beskyttes batteriet mot farlig overbelastning. - Batteriet kan bli skadet av spisse gjenstander som spiker eller skrutrekker eller på grunn av påvirkning fra ytre krefter. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet. - Batteriet må ikke kortsluttes. Det er fare for eksplosjoner. - Beskytt batteriet mot fuktighet og vann. - Batteriet må kun lagres i et temperaturområde på - 20 °C til 50 °C. Ikke la batteriet f.eks. ligge i bilen om sommeren. - Rengjør ventilasjonssprekkene på batteriet regelmessig med en myk, ren og tørr pensel.

96 | Norsk

• Hold ladeapparatet rent. Smuss fører til fare for elektriske støt.
  Før hver bruk må du kontrollere ladeapparatet, ledningen og støpselet. Ikke bruk ladeapparatet hvis du registrerer skader. Du må ikke åpne ladeapparatet selv og la det alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Skadet ladeapparat, ledning og støpsel øker risikoen for elektriske støt.
  Ikke bruk ladeapparatet på lett brennbar undergrunn (f. eks. papir, tekstiler etc.) eller i brennbare omgivelser. Ladeapparatet oppvarmes under oppladingen og det er derfor fare for brann.
  ▶ Laderens ventilasjonsåpning må ikke tildekkes. Det kan føre til at laderen overopphetes og ikke lenger vil fungere som den skal.
  For øket elektrisk sikkerhet anbefales det å bruke en jordfeilbryter med max. utløserstrøm på 30 mA. Kontroller jordfeilbryteren alltid før bruk.

Vedlikehold

Ta ut batteriet før du utfører innstillings- eller reparasjonsarbeider på hageredskapet eller hvis hageredskapet står uten oppsyn en viss tid. Bruk alltid arbeidshansker når du håndterer eller arbeider i nærheten av de skarpe knivene.
▶ Sjekk hageredskapet og skift for sikkerhets skyld ut slitte eller skadede deler.
Sørg for at alle mutre, bolter og skruer sitter godt fast, slik at hageredskapet befinner seg i en sikker arbeidstilstand.
▶ Pass på at deler som skal skiftes ut er fra Bosch.
- Smør knivbjelken før bruk og før lagring alltid med ved-likeholdsspray.

Symboler

Nedenstående symboler er viktige for lesing og forståelse av driftsinstruksen. Legg merke til symbolene og deres betydning. En riktig tolkning av symbolene hjelper deg å bruke elektroverktøyet på en bedre og sikrere måte.

Symbol Betydning

	Reaksjonsretning
	Bevegelsesretning
	Innkobling
	Utkobling
	Tilbehør

Formålsmessig bruk

Dette redskapet er bestemt for bruk i private hager, til klipping og beskjæring av hekker og busker i større høyde mens brukeren står på bakken. Redskapet er ikke bestemt for bruk på en stige eller trinn. Redskapet er ikke bestemt for klipping av gress og kan ikke brukes som gresstrimmer. Redskapet er ikke bestemt for yrkesmessig bruk i industri og håndverk.

Leveranseomfang (se bilde B)

Ta maskinen forsiktig ut av emballasjen og kontroller om de nedenstående delene er komplett:

- Hekksakshode

• Teleskopgrep
• Oppladbart batteri**
• Ladeapparat**
• Bærerem
• Knivbeskyttelse
• Bruksanvisning

Nummereringen av de illustrerte komponentene refererer til illustrasjonen av redskapet på grafikksiden 320.

1 Knivbjelke
2 Innstillingstaster for svinghodet
3 Forbindelsesstykke
4 Teleskopskaft
5 Teleskop-høydeinnstilling
6 Fremre håndtak
7 Remstropp på fremre håndtak
8 Bærerem
9 Remstropp på bakre håndtak
10 Låseknapp
11 Bakre håndtak (Isolerte gripeflater)
12 På-/av-bryter
13 Batteri
14 Batteri-låsetast
15 Krok for remstropp, fremre håndtak
16 Krok for remstropp, bakre håndtak

Norsk|97
Tekniske data

Batteridrevet teleskop-hekksaks		UniversalHedge-Pole 18
Produktnummer		3 600 HB3 0..
Tomgangsslagtall	min^-1	2 200
Sverdlengde	mm 430
Tannåpning	mm 16
Høydeinnstilling	m 2,1-2,6
Svinghode, 10 posisjoner	°135
Vekt tilsvarende EPTA-Procedure 01:2014	kg 3,6
Serienummer	Se serienummeret (type-skilt) på hageredskapet
Tillatt omgivelsestemperatur- ved lading og ved drift- v e d l a g r i n g	°C	0...+45
	°C	-20...+50
Batteri		Li-ioner
Produktnummer
- 1,5 A h		2 607 337 187
- 2,0 A h		2 607 337 211
- 2,5 A h		2 607 337 199
Nominell spenning	V= 18
Kapasitet
- 2 607 337 187	Ah	1,5
- 2 607 337 211	Ah	2,0
- 2 607 337 199	Ah	2,5
Antall battericeller
- 2 607 337 187		5
- 2 607 337 211		5
- 2 607 337 199		5
Ladeapparat		AL 1830 CV
Produktnummer
2 607 ...	EU	... 225 965
	UK	... 225 967
	AU	... 225 969
Ladestrøm	A	3,0
Ladetid (utladet batteri)
- 1,5 A h	min	33
- 2,0 A h	min	45
- 2,5 A h	min	60
Vekt tilsvarende EPTA-Procedure 01:2014	kg 0,40
Beskyttelsesklasse		☐ / II

Batteridrevet teleskop-hekksaks		UniversalHedge-Pole 18
Ladeapparat AL 1815 CV
Produktnummer
2 607 ...	EU	... 226 077
	UK	... 226 079
	AU	... 226 081
Ladestrøm	A	1,5
Ladetid (utladet batteri)
- 1 , 5 A h	min	63
- 2 , 0 A h	min	84
- 2 , 5 A h	min	105
Vekt tilsvarende EPTA-Procedure 01:2014	kg 0,38
Beskyttelsesklasse		☐ / II

Støy-/vibrasjonsinformasjon

Støyutslippsverdier målt i henhold til EN 60335-1.

Maskinens A-bedømte typiske støynivå er: Lydtrykknivå 72 dB(A); lydeffektnivå 86 dB(A). Usikkerhet K = 4 dB.

Totale svingningsverdier a_h (vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60335-1:

a_h=1,1m/s^2,K=1,5m/s^2.

Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60335 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg til en foreløbig vurdering av swingningsbelastningen.

Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig øking av svingningsbelastningen over hele arbeidstidsrommet.

Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere svingningsbelastningen over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Montering og drift

Mål for aktiviteten Bilde Side
Illustrerte komponenter	A	320
Leveranseomfang	B	321
Montering av redskapet	C	321
Innsetting av batteriet	D	321
Festing av bærerem	E	322

98 | Norsk
Mål for aktiviteten Bilde Side

Innstilling av teleskophøyden	F 322
Fjern knivbeskyttelse Smør knivbjelke	G 323
Innstilling av svinghodet	H 323
Inn-/utkopling	I 324
Arbeidshenvisninger	J 324-325
Fjerning av batteriet	K 326
Vedlikehold og lagring av redska-pet	L 326
Valg av tilbehør		327

Igangsetting

For din egen sikkerhet

Ta batteriet før alle arbeider på redskapet (f .eks. ved-likehold, verkstøyskifte etc.) samt ved transport og oppbevaring, ut av redskapet. Det er fare for skader ved utilsiktet betjening av på-/av-bryter med läseknappen.
- Etter at hekksaksen ble slätt av, fortsetter knivene å bevege seg i brøkdelen av et sekund.
Ikke berør kniver som beveger seg.
▶ Betjen bare bryteren när batteriet er skjøvet fullsten-dig inn.

Innsetting/fjerning av batteriet (se bilder D+K)

Merk: Hvis du bruker ikke egnede batterier kan det medføre feilfunksjoner eller skader på redskapet.

Sett det oppladede batteriet 13 inn i teleskopgrepet. Sikre at batteriet er satt inn fullstendig.

For å ta batteriet 13 ut av redskapet, trykk på batteri-utløserknappen 14 og trekk batteriet fremover i retning knivbjelke.

Ikke bruk et annet ladeapparat. Det medleverte ladeapparatet er tilpasset til Li-ion-batteriet som er innebygget i hageredskapet.
▶ Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på ladeapparatets typeskilt. Ladeapparater som er merket med 230 V kan også brukes med 220 V.

Batteriet er utstyrt med en temperaturovervåking som kun muliggjør en opplading i temperaturområdet mellom 0 °C og 45 °C. Slik oppnås en lang levetid for batteriet.

Merk: Batteriet leveres delvis oppladet. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk.

Lithium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladningen.

Li-ion-batteriet er beskyttet av «Electronic Cell Protection (ECP)» mot total utlading. Når batteriet er utladet, kobles hageredskapet ut med en beskyttelseskobling: Hageredskapet arbeider ikke lenger.

OBS

Trykk etter automatisk utkobling av hageredskapet ikke videre på på-/av-bryteren. Batteriet kan ta skade.

Følg anvisningene for behandling av brukte batterier.

Opplading

Oppladingen begynner med en gang nettstøpselet til ladeapparatet settes inn i stikkontakten og batteriet settes inn i ladesjakten.

Med den intelligente oppladingsmetoden registreres batteriets oppladingstilstand automatisk og lades opp med optimal oppladingsstrøm avhengig av batteri-temperatur og -spenning.

Slik skånes batteriet og er alltid fullt oppladet ved oppbevaring i ladeapparatet.

Meldingenes betydning (AL 1830 CV)

Blinkende grønt lys (rask blinking) på indikator for batterilading

Hurtigladingen signaliseres ved hurtig blinking i den grønne indikatoren for batterilading.

Merk: Hurtigoppladingen er kun mulig hvis temperaturen på batteriet er i godkjent ladetemperaturområde, se avsnitt «Tekniske data».

Blinkende grønt lys (langsom blinking) på indikator for batterilading

Hvis batteriets ladenivå er 80 %, blinker den grønne indikatoren for batterilading langsomt.

Batteriet kan tas ut og brukes umiddelbart.

Konstant lys i grønn batteri-ladeindikator

Konstant lys i den grønne batteri-ladeindikatoren signaliserer at batteriet er helt oppladet.

Uten innsatt batteri signaliserer kontinuerlig lys i batteri-indikatoren at støpselet er satt inn i stikkontakten og at ladeapparatet er driftsklart.

Konstant lys i rød batteri-ladeindikator

Konstant lysing i den røde batteri-ladeindikatoren signaliserer at temperaturen til batteriet

er utenfor godkjent ladetemperaturområde, se avsnitt «Tekniske data». Så snart det tillatte temperaturområdet er nädd, kobler ladeapparatet automatisk om til hurtigopplading.

Blinklys rød batteri-ladeindikator

Blinklyset i den røde batteri-ladeindikatoren signaliserer en annen feil i oppladingen, se avsnitt «Feil – Årsaker og utbedring».

Norsk|99

Meldingenes betydning (AL 1815 CV)

Blinklys batteri-ladeindikator

det godkjente ladetemperaturområdet og derfor ikke kan la- des opp. Såsnart det godkjente temperaturområdet er nådd, lades batteriet opp.

Uten innsatt batteri signaliserer kontinuerlig lys i batteri-indikatoren at støpselet er satt inn i stikkontakten og at ladeapparatet er driftsklart.

Feil - Årsaker og utbedring

Årsak Utbedring
Batteri-ladeindikator lyser kontinuerlig Rød batteri-ladeindikator blinker Ingen opplading mulig

Batteriet ikke (riktig) satt i Sett batteriet riktig inn i la-deren
Batterikontaktene er til-smusset	Rengjør batterikontaktene; f.eks. ved hyppig innsetting og fjerning av batteriet, skift eventuelt ut batteriet

Batteriet er defekt Skift ut batteriet

Strømstøpselet til ladeapparatet er ikke satt (riktig) inn	Sett strømstøpselet (helt) inn i stikkontakten
Stikkontakt, strømledning eller ladeapparat er defekt	Sjekk strømspenningen, la ladeapparatet eventuelt kontrolleres av en autorisert kundeservice for Bosch-elektroverktøy

Informasjoner om opplading

Ved kontinuerlige ladesykluser hhv. slike som følger flere ganger etter hverandre uten avbrudd kan ladeapparatet varmes opp. Dette er imidlertid ingen teknisk effekt av ladeapparatet. En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut.

Montering

Ta batteriet før alle arbeider på redskapet (f .eks. ved-likehold, verkstøyskifte etc.) samt ved transport og oppbevaring, ut av redskapet. Det er fare for skader ved utilsiktet betjening av på-/av-bryter med läseknappen.

Montering av redskapet (se bilde C+E)

Forbind hekksakshodet og teleskopgrepet plant med hverandre og sikre disse ved å dreie forbindelsesstykket 3. Sikre at begge deler er forskriftsmessig montert og låst.

Fest bæreremmen 8 på remstroppene 7/9 til håndtakene. Vær oppmerksom på at bæreremmen har to forskjellig store kroker. Sikre at den større kroken 16 blir festet på remstroppen til det bakre håndtaket 9 og den mindre kroken 15 på remstroppen til det fremre håndtaket 7.

Innstilling av teleskophøyden (se bilde F)

Løsne ved å dreie teleskop-høydeinnstillingen 5, still teleskopskaftet 4 inn på ønsket lengde og drei teleskop-høydeinnstillingen 5 fast igjen.

Alt etter bruk og høyde på hekken kan teleskopskaftet 4 stilles inn på en lengde på 2,1 m til 2,60 m.

Innstilling av svinghodet (se bilde H)

Trykk samtidig på begge innstillingstaster 2, still svinghodet på ønsket posisjon ved å bevege hekksakshodet opp eller ned, slipp innstillingstastene 2 og sikre at hekksakshodet er låst forskriftsmessig.

Svinghodet kan bli låst i 10 forskjellige posisjoner.

Drift

Inn-/utkobling (se bilde I)

Trykk for innkobling av redskapet først på låseknappen 10 og så på på-/av-bryteren 12. Hold på-/av-bryteren trykt inne ved drift av redskapet. Ved innkoblet redskap kan du slippe låseknappen.

For å slå av elektroverktøyet slipper du av/på-bryteren 12. Slå elektroverktøyet kun på när du bruker det for å spare energi.

Li-lon-batteriet er ved «Electronic Cell Protection (ECP)» beskyttet mot total utladning. Ved utladet batteri blir elektroverktøyet slått av ved en beskyttelsesutkobling: Redskapet arbeider ikke lenger.

Dette redskapet er til din fordel utstyrt med et antiblokke- ringssystem. Hvis kniven treffer på hardt materiale, øker mo- torens belastning. Den intelligente mikroelektronikken gjen- kjenner overbelastningen og reverserer flere ganger koblingen av motoren for slik å forhindre at kniven blokkerer og for å kutte gjennom materialet.

Denne hørbare omkoblingen varer opptil 3 s.

Etter kuttingen arbeider redskapet videre i normal tilstand eller kniven blir ved vedvarende overbelastning automatisk stående i åpnet tilstand (f.eks. når et stykke metallgjerde blokkerer hageredskapet).

100 | Norsk

Feilsøking

▶ OBS! Før feilsøkingen må du slå av hageredskapet og ta ut batteriet.

Symptomer Mulig årsak Utbedring

For kort klippetid pr. batteriopplading	For sterk friksjon på grunn av manglende smøring	Spray inn med smøreolje (1 609 200 399)
	Kniven må rengjøres Rengjør kniven
	Dårlig klippeteknikk Se «Arbeidsinformasjonene»
	Batteriet er ikke fullstendig oppladet	Lad opp batteriet, se også «Henvisninger om opplading»
	Batteriets temperaturvakt har utløst La batteri avkjøles og start på nytt.
Knivene beveger seg lang-somt eller anti-blokke-rings-mekanismen funge-rer ikke	Utladet batteri La batteri avkjøles og start på nytt.
	Batteriet er lagret utenfor godkjent temperatu-område	La batteriet varme opp til værelsestemperatur (innenfor godkjent batteritemperaturområde på 0 - 45°C)
Hekksaksen går ikke	Utladet batteri	Lad opp batteriet, se også «Henvisninger om opplading»
	Innkoblingssperren er ikke riktig låst se «Igangsetting»
Hekksaksen går rykkvis	Motorens dreieretnig skifter stadig og stopper etter ca. 3 s	Se «Arbeidshenvisninger» (anti-blokkerings-mekanisme)
	Interne kabelforbindelser i hageredskapet er defekt	Ta kontakt med Bosch Service Center
	På-/av-bryter defekt Ta kontakt med Bosch Service Center
Motoren går, knivene står stille	Intern feil	Ta kontakt med Bosch Service Center
Knivene blir varme	For sterk friksjon på grunn av manglende smø-ring	Spray inn med smøreolje (1 609 200 399)
	Kniven er butt	Ta kontakt med Bosch Service Center
	Hakk i kniven	Ta kontakt med Bosch Service Center
Kniven beveger seg ikke	Utladet batteri	Lad opp batteriet, se også «Henvisninger om opplading»
	Defekt hageredskap	Ta kontakt med Bosch Service Center
Sterke vibrasjoner/lyder	Defekt hageredskap	Ta kontakt med Bosch Service Center
Rød batteri-ladeindikator blinkerIngen ladeprosess mulig	Batteriet er ikke satt (riktig) inn	Sett batteriet riktig på ladeapparatet
	Batterikontaktene er tilsmusset	Rengjør batterikontaktene; f.eks. ved hyppig innsetting og fjerning av batteriet, skift eventuelt ut batteriet
	Batteriet er defekt	Skift ut batteriet
Batteri-ladeindikatorer ly-ser ikke	Strømstøpselet til ladeapparatet er ikke satt (riktig) inn	Sett strømstøpselet (helt) inn i stikkontakten
	Stikkontakt, strømledning eller ladeapparat er defekt	Sjekk strømspenningen, la ladeapparatet even-tuelt kontrolleres av en autorisert kundeservice for Bosch-elektroverktøy

F 016 L81 577 | (28.9.17) Bosch Power Tools

Suomi|101

Vedlikehold, lagring og transport (se bilder K + L)

Ta batteriet før alle arbeider på redskapet (f .eks. ved-likehold, verkstøyskifte etc.) samt ved transport og oppbevaring, ut av redskapet. Det er fare for skader ved utilsiktet betjening av på-/av-bryter med låseknappen.

Kniv vedlikehold

Smør kniven før og etter hver bruk med den anbefalte smøresprayen.

Lagring og transport

Ta for lagring og transport batteriet ut av den batteridrevne teleskop-hekksaksen og monter knivbeskyttelsen.

Kundeservice og rådgivning ved bruk

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

Transport

Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.

Ved forsendelse gjennom tredje personer (f. eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.

Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen.

Ta også hensyn til eventuelle videreførende nasjonale forskrifter.

Deponering

Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Elektroverktøy og batterier må ikke kastes i vanlig søppel!

Kun for EU-land:

Iht. det europeiske direktivet 2012/19/EU om gamle elektriske apparater og iht. det europeiske direktivet 2006/66/EC må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.

Batterier/oppladbare batterier:

Li-ion:

Ta hensyn til informasjonene i avsnittet «Transport», side 103.

Rett til endringer forbeholdes.

Suomi

Turvallisuusohjeita
