ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ UniversalHedgePole 18 BOSCH

Не (повністю) встромлений штепсель заряд- ного пристрою (Добре) встроміть штепсель у розетку Несправна розетка, кабель живлення або зарядний пристрій Перевірте напругу в мережі та за необхідністю перевірте зарядний пристрій в сервісній майстерні для електроприладів Bosch Симптоми Можлива причина Що робити OBJ_BUCH-3148-001.book Page 195 Thursday, September 28, 2017 10:53 AM196 | Қазақша F 016 L81 577 | (28.9.17) Bosch Power Tools Қaзақша Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген. Өндіру мерзімі нұсқаулықтың соңғы бетінде көрсетілген. Импорттаушыға қатысты байланыс мәліметі қаптамада

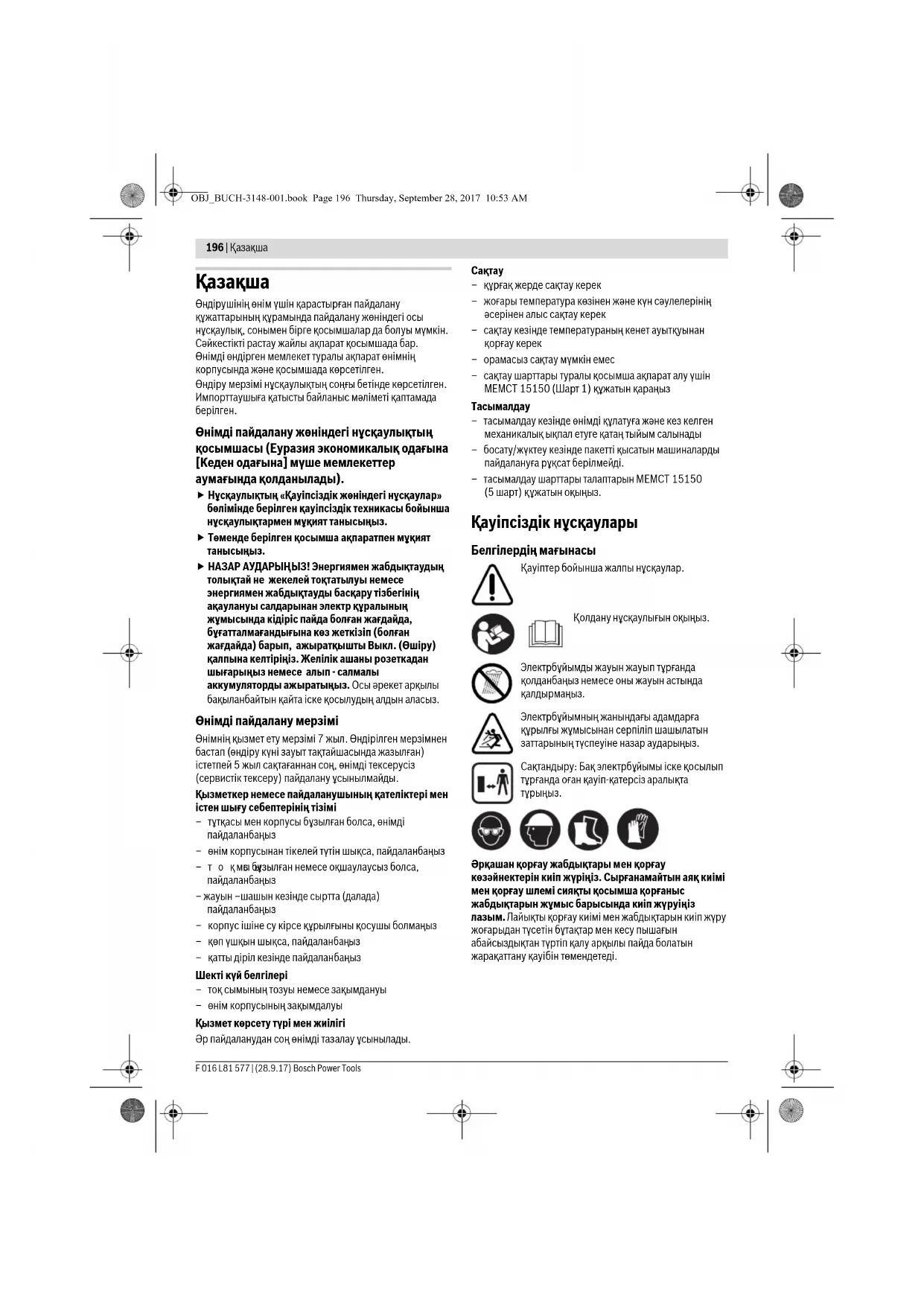

Өнімді пайдалану жөніндегі нұсқаулықтың қосымшасы (Еуразия экономикалық одағына [Кеден одағына] мүше мемлекеттер аумағында қолданылады). Нұсқаулықтың «Қауіпсіздік жөніндегі нұсқаулар» бөлімінде берілген қауіпсіздік техникасы бойынша нұсқаулықтармен мұқият танысыңыз. Төменде берілген қосымша ақпаратпен мұқият

НАЗАР АУДАРЫҢЫЗ! Энергиямен жабдықтаудың толықтай не жекелей тоқтатылуы немесе энергиямен жабдықтауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып - салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз. Өнімді пайдалану мерзімі Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастап (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды. Қызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі –тұтқасы мен корпусы бұзылған болса, өнімді пайдаланбаңыз – өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

мы бұзылған немесе оқшаулаусыз болса, пайдаланбаңыз – жауын –шашын кезінде сыртта (далада) пайдаланбаңыз – корпус ішіне су кірсе құрылғыны қосушы болмаңыз –қөп үшқын шықса, пайдаланбаңыз – қатты діріл кезінде пайдаланбаңыз Шекті күй белгілері –тоқ сымының тозуы немесе зақымдануы – өнім корпусының зақымдалуы Қызмет көрсету түрі мен жиілігі Әр пайдаланудан соң өнімді тазалау ұсынылады.

–құрғақ жерде сақтау керек – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек –сақтау кезінде температураның кенет ауытқуынан қорғау керек –орамасыз сақтау мүмкін емес – сақтау шарттары туралы қосымша ақпарат алу үшін МЕМСТ 15150 (Шарт 1) құжатын қараңыз

–тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады – босату/жүктеу кезінде пакетті қысатын машиналарды пайдалануға рұқсат берілмейді. –тасымалдау шарттары талаптарын МЕМСТ 15150 (5 шарт) қ ұжатын оқыңыз. Қауіпсіздік нұсқаулары Белгілердің мағынасы Қауіптер бойынша жалпы нұсқаулар. Қолдану нұсқаулығын оқыңыз. Электрбұйымды жауын жауып тұрғанда қолданбаңыз немесе оны жауын астында қалдырмаңыз. Электрбұйымның жанындағы адамдарға құрылғы жұмысынан серпіліп шашылатын заттарының түспеуіне назар аударыңыз. Сақтандыру: Бақ электрбұйымы іске қосылып тұрғанда оған қауіп-қатерсіз аралықта

Әрқашан қорғау жабдықтары мен қор

көзәйнектерін киіп жүріңіз. Сырғанамайтын аяқ киімі мен қорғау шлемі сияқты қосымша қорғаныс жабдықтарын жұмыс барысында киіп жүруіңіз лазым. Лайықты қорғау киімі мен жабдықтарын киіп жүру жоғарыдан түсетін бұтақтар мен кесу пышағын абайсыздықтан түртіп қалу арқылы пайда болатын жарақаттану қауібін төмендетеді. OBJ_BUCH-3148-001.book Page 196 Thursday, September 28, 2017 10:53 AMҚазақша | 197 Bosch Power Tools F 016 L81 577 | (28.9.17) Электр жүйесінің кабельдерін немесе телефон кабельдерін ешқашан түртпеңіз. Осындай кабельдер арқылы жоғары кернеулер өткізіледі. Олар электр соққы тиюдін жоғары дәрежелі қауібіне апара алады. Оларға қарай кемінде 10 м аралық қалтырып жұмыс істеңіз. Сақтандыру: Бақ құралы жұмысқа қосылып тұрғанда оның жанында болған адамдардың барлығы осы құралдан қауіпсіздік аралық қашықтығында тұруы тиіс. Жалпы электр құралы қауіпсіздік ескертулері Осы электр құралының жинағындағы ескертулерді, нұсқауларды, суреттерді және сипаттамаларды оқыңыз. Барлық техникалық қауіпсіздік нұсқаулықтарын орындамау тоқтың соғуына, өрт және/немесе ауыр жарақаттануларға алып келуі мүмкін. Барлық ескертулер мен нұсқауларды болашақ пайдалану үшін сақтап қойыңыз. Ескертулердегі «электр құрылғы» терминінде атауының желіден қуат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден қуат алатын электр құралдарына (желілік ка белі жоқ) қатысы бар. Жұмыс орнының қауіпсіздігі Жұмыс орнын таза және жарық ұстаңыз. Ластанған және қараңғы жайларда сәтсіз оқиғалар болуы мүмкін. Электр құрылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сұйықтық, газ немесе шаң бар болғанда. Электр құрал ұшқындарды жасайды, ал олар шаң немесе буларды жандыруы

Балалар мен бақылаушыларды электр құралынан алыс ұстаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін. Электр қауіпсіздігі Электр айырлары розеткаға сай боулы тиіс. Айырды ешқашан ешқандай тәрзде өзгертпеңіз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр тұйықталуының қауіпін төмендетеді. Құбырлар, радиаторлар, плиталар мен суытқыштар сияқты жерге қосылған беттерге тимеңіз. Денеңіз жерге қосылған болса жоғары тоқ соғу қауіпі пайда

Электр құралдарды жаңбырда немесе ылғалды қоршауда пайдаланбаңыз. Электр құралына кірген су тоқ соғу қауіпін жоғарылатады.

тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады. Электр құралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану тоқ соғу қауіпін төмендейді. Егер электр құралын ылғалды жерде пайдалану керек болса, онда қорғайтын өшіру құрылғысы (RCD) арқылы қорғалған тоқ желісін пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін төмендетеді. Жеке қауіпсіздік Электр құралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр құралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр құралын пайдалану кезінде аңсыздық ауыр жеке жарақаттануға алып келуі

Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары си яқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды

Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқиғаға алып келуі мүмкін. Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жарақаттануға алып келуі мүмкін. Көп күш істетпеңіз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бұл күтілмеген жағдайларда электр құралдың бақылануын сақтайды. Тиісті киім киіңіз. Бос киім мен әшекейлерді киймеңіз. Шашыңыз бен киімдерді жылжымалы

лшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе ұзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін. Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді. Аспаптарды жиі пайдаланып жақсы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей

OBJ_BUCH-3148-001.book Page 197 Thursday, September 28, 2017 10:53 AM198 | Қазақша F 016 L81 577 | (28.9.17) Bosch Power Tools отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жарақаттануға алып келуі мүмкін. НАЗАР АУДАРЫҢЫЗ! Энергиямен жабдықтаудың толықтай не жекелей тоқтатылуы немесе энергиямен жабдықтауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан

арыңыз немесе алып - салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз. Электр құралдарын пайдалану және күту Құралды аса көп жүктемеңіз. Жұмысыңыз үшін жарамды электр құралын пайдаланыңыз. Жарамды электр құралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз. Ажыратқышы дұрыс емес электр құралын пайдаланбаңыз. Қосуға немесе өшіруге болмайтын электр құралы қауіпті болып, оны жөндеу қажет

Жабдықтарды реттеу, бөлшектерін алмастыру немесе құралды қоймаға қоюдан алдын аккумуляторды электр құралынан алып тастаң

Бұл сақтық әрекеті электр құралдың байқаусыз қосылуына жол бермейді. Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бұл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті

Электр құралдарын мен керек-жарақтарын ұқыпты күтіңіз. Қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, б өлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының дұрыс күтілмеуі жазатайым оқиғаларға себеп болып жатады. Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады. Электр құралын, жабдықтарды, алмалы-салмалы аспаптарды және т.б. осы нұсқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр құралдарын арналмаған жұмыстарда пайдалану

Қолтұтқалар мен қармау беттерін құрғақ, таза және май мен ластан таза ұстаңыз. Сырғанақ қолтұтқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді. Батарея құралын пайдалану және күту Тек өндіруші сипаттаған зарядтағышмен қайта зарядтаңыз. Батарея жинағының бір түріне сай зарядтағыш басқа батарея жинағымен қолдануда өрт қауіпіне адып келуі мүмкін. Электр құралдарын тек арнайы тағайындалған батарея жинақтарымен пайдаланыңыз. Кез келген басқа батарея жинақтарын пайдалану жарақаттану мен өрт қауіпіне алып келеді. Егер батарея жинағы қолдануда болмаса, оны түйреуіш, тиын, кілт, шеге, бұранда немесе басқа

ші метал заттардан ұстаңыз, олар бір терминалдан басқасына байланыс жасауы мүмкін. Батарея терминалдарын қосу күйік немесе өртке алып келуі

Дұрыс емес пайдалануда батареядан сұйықтық ағуы мүмкін, оған тимеңіз. Егер тиіп қалсаңыз, сумен шайып тастаңыз. Егер сұйықтық көзге тисе дәрігерге хабарласыңыз. Батареядан шаққан сұйықтық қозу немесе күйіктерге алып келуі мүмкін. Зақымдалған немесе өзгертілген батарея жинақтарын пайдаланбаң ыз. Зақымдалған немесе өзгертілген батареялар өртке, жарылуға немесе жарақаттуға алып келуі мүмкін кездейсоқ әрекеттерге алып келуі мүмкін. Батарея жинағын немесе құралын өртке немесе қатты температураға салдырмаңыз. 130 °C жоғары температураларда жарылыс болуы мүмкін. Барлық зарядтау нұсқауларын орындап батарея жинағын нұсқауларда белгіленген температура ауқымынан тыс жағдайда зарядтамаңыз. Дұрыс емес зарядтау немесе белгіленген ауқымнан тыс температурада зарядтау батареяны зақымдап өрт қауіпін жоғарылатуы мүмкін. Қызмет көрсету Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бұл электр құралының қауіпсіздігін сақталуын қамтамасыз

Зақымдалған батарея жинақтарын ешқашан пайдаланбаңыз. Батарея жинақтарын тек өндіруші немесе өкілетті қызмет көрсету жабдықтаушысы арқылы орындалуы мүмкін. Бақ қайшылары үшін қауіпсіздік нұсқаулықтары Денеңіздің барлық бөлшектерін пышақ ұстағышынан алыста ұстаңыз. Пышақ ұстағышы қосылып тұрған уақытта кесілген материалды алып тастауға немесе кесілетін материалды ұстап тұруға тырыспаңыз. Құралда қысылып тұрып қалған кесілген шөпті алып тастау алдынан алдымен құрал айырғышы өшіріліп, аккумуляторы шығарылып қойылғанына көз жеткізіңіз. Бақ қайшысымен

ыс істеу барысында бір сәттік абайсыздық ауыр жарақаттарға апара алады. OBJ_BUCH-3148-001.book Page 198 Thursday, September 28, 2017 10:53 AMҚазақша | 199 Bosch Power Tools F 016 L81 577 | (28.9.17) Құралды тек қана оқшауланған үстілерінен ұстаңыз (бас қол тұтқасы 11, алдыңғы қол тұтқасы 6 немесе кеңейтілген тұтқа аумағы8), себебі кесу пышағы көзбен көрінбейтін электр кабельдерін түртіа кетуі мүмкін. Кесу пышақ құралының кернеу өткізуші кабельдерінің бірін түртіп қалуы құралдың металлдан жасалған бөлшектерін де кернеу астына қойып, электр

ға апаруы мүмкін. Электрбұйымның қию пышағы көрінбейтін тоқ кабелдеріне тиіп қала алатындығынан осы электрбұйымды тек қана оның изоляциялап айырылған арнайы тұтқыштарынан ұстаңыз. Қию пышақ кернеу өткізетін бір кабелге тиіп қалғанында электрбұйымның металл бөлшектері кернеу әсері астына қойылып, бұл электр соққысына апара алады. Бақ қайшыны, пышағын өшіріп алып, тұтқасынан ұстап тасуыңыз керек. Бақ қайшысын тасымалдаған немесе сақтаған уақытта үстінен әрқашан қорғау жапқышымен жауып қою керек. Электрбұйымды ұқыпты түрде қолдану оның пышағынан түсе алатын жаралану қауібін азайтады. Электрбұйымды қолдану алдынан барлық қорғау құралдары мен тұтқыштардың лайықты түрде енгізіліп орнатылғанын тексеріп алыңыз. Толығымен жинақтап орнатылмағ ан электрбұйымды немесе рұқсат етілмеген өзгертулері бар электрбұйымды ешқашан іске қосып қолданбаңыз. Қосымша қауіпсіздік нұсқаулықтары Балаларға, дене, сенсорлық немесе ақыл-ой қабілеттері шектелген болған адамдарға немесе осындай бұйымдармен жұмыс тәжірибесі жеткіліксіз болған және/немесе білімі жеткіліксіз болған және/немесе осы қолдану нұсқаулықпен таныс болмаған адамдарға ешқашан осы бақ электр бұймымен жұмыс істеуге рұқсат етпеңіз. Электр бұйым қолданушының жасы бойынша мәліметтер бұйыс қолданылатын елдегі ұлттық ережелер арқылы шектелуі мүмкін. Балалардың бақ электр бұйымымен ойнамауын қамтамасыз ету үшін балаларға қарап жүруіңіз керек. Жұмыс барысында құралды тиісті тұтқа үстілерінен екі қолмен бекем түрде ұстап, тұрақты түрде тұрыңыз. Құрал екі қолмен қаупсіздірек басқарылып жүргізіле алынады. Құралды әрқашан оның пышақ ұстағышы көлденең жататындай қылып ұстаңыз. Электр құралын жерге қоюдан алдын оның тоқтауын күтіңіз. Электрбұйым қолданылып жатқан уақытта оған дейінгі 3 метрлік аралық ішінде басқа адамдар немесе жануарлардың болмауы қажет. Жұмыс істеліп жатқан аумақта электрбұйым қолданушы үшінші тараптарға қарай жауапты болады. Жақын жерде басқа адамдар, әсіресе балалар немесе үй жануарлары бар болғанда бақ қайшысын ешқашан

арып қолданбаңыз. Электрбұйым иесі немесе қолданушысы басқа адамдардың денсаулығына немесе осылардың мүлігіне түскен апаттар немесе шығындар үшін жауапты

Бақ қайшысын ешқашан пышақ діңгегінен ұстамаңыз. Қиып кесілетін бұталар мен ағаштарды мұқият тексеріп, үстінде болған сымдар немесе басқа заттарды алдымен жинап шығарып алыңыз. Қолдану алдынан әрқашан қию құралдың пышағы, пышақ бұрандалары немесе басқа бөлшектерінің тозған немесе бұзылған түрде болмағанын тексеріңіз. Бұзылған немесе тым тозып кеткен қию құралымен ешқашан жұмыс істемеңіз. Керек болған жағдайда бақ қайшысын тоқтата алу үшін оның қолдану туралы нұсқаулығын толығымен оқып

Бақ қайшысымен қиып кесу әрекеттерін тек қана күн жарықтығында немесе күші жеткілікті болған ж

жарықтықта өткізу керек. Бақ қайшысын қолдану алдынан онымен бірге қорапта болған барлық тұтқыштар мен қорғау құралдарының енгізіліп орнатылғанын тексеріп алыңыз. Толығымен жинақтап орнатылмаған электрбұйымды немесе рұқсат етілмеген өзгертулері бар бақ қайшысын ешқашан іске қосып қолданбаңыз. Бақ қайшысын ешқашан оның қорғау құралынан

Бақ қайшысын қолданғанда әрқашан тұрақты түрде тұрып, тепетеңдекті ұстанып жүріңіз. Қ ұралды ешқашан басқыш немесе баспалдақтарда тұрып қолданбаңыз. Қиып кесу әрекеттері уақытында өзіңіз естімейтін мүмкін болып қалатын қауіп сәттеріне дайын болып, өзіңіздің жұмыс істеп жатқан жеріңізді жақсылап танып

Бақ қайшысының лайықты жұмыс қалпын қамтамасыз ету үшін барлық сомдардың, бүркеншіксіз шегелердің және бұрандалардың бекітіліп қондырылуын тексеріп

Бақ қайшысын, оны қолданбаған уақытта құрғақ, жабық

балалар қолы жетпейтін жерде сақтаңыз. Бұзылған немесе әбден тозып кеткен бөлшектерді қауіпсіздік себептерінен ауыстыру қажет. Қажетті арнайы біліміңіз болмаса бақ электрбұйымын өзіңіз жөндемеіңіз. Ауыстырылатын бөлшектерінің Бош фирмасының бұйымдары болғанына назар аударыңыз. Аккумуляторды оңтайлы пайдалану туралы

Аккумулятор енгізу алдынан бақ электрбұйымның өшіріліп тұрғанын тексеріп алыңыз. Қосылып тұрған бақ электрбұйымына аккумулятор енгізу әрекеттері апаттарға апара алады. Тек қана осы бақ электрбұйымы үшін арналған арнайы Bosch аккумуляторларын қолданыңыз. OBJ_BUCH-3148-001.book Page 199 Thursday, September 28, 2017 10:53 AM200 | Қазақша F 016 L81 577 | (28.9.17) Bosch Power Tools Басқа түрлі аккумуляторларды қолдану жаралану және өрт қауібіне апара алады. Аккумуляторды ашпаңыз. Қысқа тұйықталу қаупі

Мысалы, аккумуляторды жылудан, сондай- ақ, үздіксіз күн жарығынан, оттан, судан және ылғалдан қорғаңыз. Жарылу қаупі бар. Аккумулятордан зақымданған немесе дұрыс пайдаланбаған жағдайда бу шығуы мүмкін. Бұл жағдайда ішке таза ауа кіргізіңіз және шағымдар болса, медициналық көмек алыңыз. Булар тыныс алу жолдарын тітіркендіруі мүм

Бұл аккумуляторларды тек өзіңіздің Bosch өніміңізде пайдаланыңыз. Тек осы жағдайда аккумулятор ауыр шамадан тыс жүктемелерден қорғалған болады. Шеге немесе бұрауыш сияқты ұшты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бұл қысқа тұйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін. Аккумуляторды тұйықтамаңыз. Жарылу қаупі б

Аккумуляторды сұйықтықтардан және ылғалдан

Аккумуляторды тек –20 °C ... 50 °C температура ауқымында сақтаңыз. Аккумуляторды жазда көлікте қалдырмаңыз. Аккумулятордың желдету тесігін жұмсақ, таза және құрғақ щеткамен мұқият тазалаңыз. Зарядтау құралдары үшін қауіпсіздік нұсқаулықтары

қауіпсіздік нұсқаулықтарын

ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жарақаттануларға апаруы мүмкін. Осы нұсқаулықты толық

Зарядтау құралын тек барлық қызметтерін толық бағалап, оларды орындай алатыныңызға сенімді болғанда немесе тиісті нұсқаулықтарды алғаннан соң пайдалану керек. Балаларға, дене, сенсорлық немесе ақыл-ой қабілеттері шектелген болған адамдарға немесе осындай бұйымдармен жұмыс тәжірибесі жеткіліксіз болған және/немесе білімі жеткіліксіз болған және/немесе осы қолдану нұсқаулықпен таныс болмаған адамдарға ешқашан осы бақ электр бұймымен жұмыс істеуге рұқсат етпеңіз. Электр бұйым қолданушының жасы бойынша мәліметтер бұйыс қолданылатын елдегі ұлттық ережелер арқылы шектелуі мүмкін. Балаларға қарап жүріңіз. Осының арқасында балалар құралмен ойнамай жүргені қамтамасыз

Тек қуаты 1,5 Аh бастап Bosch литий-иондық аккумуляторлерді зарядтаңыз (3 аккумулятор элементтерінен бастап). Аккумулятор қуаты зарядтау құралының аккумуляторды зарядтау қуатына сәйкес болуы қажет. Қайта зарядталмайтын батареяларды зарядтамаңыз. Кері жағдайда өрт немесе жарылу қауіпі пайда болады. Зарядтау құралын жаңбырдан, сыздан қорғаңыз. Зарядтау құралының ішіне су кірсе, ол электр тоғының соғу қаупін арттырады. Тек Bosch литий-иондық аккумуляторларды зарядтаңыз. Аккумулятор қуаты зарядтау құралының аккумуляторды зарядтау қуатына сәйкес болуы қажет. Кері жағдайда өрт немесе жарылу қаупі пайда болады. Зарядтау құралын таза ұстаңыз. Құралдың ластануы тоқ соғуы қаупін туындатады. OBJ_BUCH-3148-001.book Page 200 Thursday, September 28, 2017 10:53 AMҚазақша | 201 Bosch Power Tools F 016 L81 577 | (28.9.17) Әр пайдаланудан алдын зарядтау құралын, кабельді және айырды тексеріңіз. Ақауды байқасаңыз зарядтау құралын пайдаланбаңыз. Зарядтау құралын өзіңіз ашпаңыз, оны тек білікті маманға және түпнұсқалы бөлшектермен жөндетіңіз. Зақымдалған зарядтау құралы, кабель және айыр электр тоғының соғу қаупін арттырады. Зарядтау құралын қосулы күйде оңай жанатын беттердің (мысалы, қағаз, мата және т.б.) үстіне қоймаңыз немесе жанғыш заттардың жанында пайдаланбаңыз. Зарядтау кезінде зарядтау құралының қызуы себебінен өрт қаупі пайда болады. Зарядтау құралының саңылауын жаппаңыз. Әйтпесе зарятау құралы қызып, дұрыс жұмыс істемеуі

Жоғары электрлік қауіпсіздігін қамтамасыз ете алу үшін, максималдық ажырату тоғы 30 мА болған дифференциалдық тоқ құралын қолдануыңыз лазым. Дифференциалдық қорғау құралын қолдану алдынан оны әрқашан алдым ен тексеріп алыңыз. Техникалық қызмет көрсету Бақ электрбұйымда тазалау немесе орнату жұмыстарын өткізу алдынан, немесе электрбұйымды біраз уақыт бойы бақылаусыз қалдырғаныңызда оның ішіндегі батареясын шығарып алыңыз.Өткір пышақтар аймағында әрекет етіп немесе жұмыс істеп жүргеніңізде әрқашан арнайы бақ қолғаптарын киіп жүріңіз. Бақ электрбұйымын тексеріп, қауіпсіздік себептерінен тозып немесе бұзылып кеткен бөлшектерін ауыстырыңыз. Бақ электрбұйымның қауіпсіз түрде жұмыс істеуін

тамасыз ете алу үшін бүкіл сомдар, бұрандамалар мен бұрандаларының тұрақты түрде бекітілгенің тексеріп алыңыз. Ауыстырылатын бөлшектерінің Бош фирмасының бұйымдары болғанына назар аударыңыз. Пышақ ұстағышын қолдану алдынан және сақтауға қою алдынан күту бүріккішімен майлап алыңыз.

Төмендегі белгілер пайдалану нұсқаулықтарын оқып түсіну үшін маңызды. Белгілер менен олардың мағыналарын жаттап алыңыз. Белгілерді дұрыс түсіну сізге электр құралын дұрыс әрі сенімді пайдалануға көмектеседі. Тағайындалу бойынша қолдану Бұл құрал тұрмыстық қолдану үшін, пайдаланушы жерде тұрып, жоғарырақ биіктегі тал-шіліктер мен бұталарды кесу және қысқарту үшін арналған. Құрал басқыш немесе баспалдақ үстінде тұрып жұмыс істеу үшін тағайындалмаған. Құрал шөп кесу үшін арналмаған және көгалшапқыш ретінде қолдана алынбайды. Құрал өндірістік немесе кәсіпорындық қолдану үшін тағайындалмаған. Жеткізу көлемі (В суретін қараңыз) Электр бұйымды оның қорабынан абайлап алып, келесі бөлшектердің толығымен бар болғанын тексеріп алыңыз: –Бақ қайшысының басы – Телескоптық тұтқасы – Аккумулятор** – Зарядталу құралы** – Тасу белбеуі – Пышақты қорғау бөлшегі – Қолдану нұсқаулығы Бөлшектер жетпей немесе бұзылған қалыпта болғанда осы бұйымды сатқан сатушымен хабарласыңыз. ** Елге байланысты Бейнеленген құрамды бөлшектер (А суретін қараңыз) Суреттегі компоненттердің нөмірленуі графика бетіндегі құралдың суретіне қарай беріледі 320. 1 Пышақ ұстағышы 2 Бұрылмалы басы үшін арналған орнату түймешіктері 3 Жалғастыру бөлшегі 4 Телескоптық түтік 5 Телескоптың биіктігін орнату 6 Алдыңғы тұтқасы 7 Алдыңғы қол тұтқасындағы тасымалдау белбеуінің

8 Тасу белбеуі 9 Артқы қол тұтқасындағы тасы малдау белбеуінің ілмегі 10 Бұғаттау түймесі 11 Артқы тұтқасы (Оқшауланған тұтқалар аймақтары) 12 Қосқыш/өшіргіш 13 Аккумулятор 14 Аккумуляторды босату түймесі Белгі Мағына Реакция бағыты Қозғалыс бағыты

Керек-жарақтар Белгі Мағына OBJ_BUCH-3148-001.book Page 201 Thursday, September 28, 2017 10:53 AM202 | Қазақша F 016 L81 577 | (28.9.17) Bosch Power Tools 15 Тасымалдау белбеуі үшін ырғақ, алдыңғы қол тұтқасы 16 Тасымалдау белбеуі үшін ырғақ, артқы қол тұтқасы Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз. Техникалық мәліметтер Шуыл және дірілдеу туралы ақпарат Шу эмиссиясының мәндері EN 60335-1 бойынша есептелген. «A» қылып белгіленген электрбұйым шуыл деңгейі келесілерге сай болады: Дыбыс қысым деңгейі 72 dB(A); Дыбыс қуатының деңгейі 86 dB(A). K терістігі=4 dB. Теңселудің жалпы көрсеткіштері a

(үш бағыттың векторлық қосындысы) және K терістік көрсеткіштері EN 60335-1 сәйкес:

Осы ескертпелерде берілген дірілдеу пәрмені EN 60335 ережесінде мөлшерленген өлшеу әдісі бойынша есептелген болып электр құралдарды бір-бірімен салыстыру үшін пайдаланылуы мүмкін. Ол және дірілдеу қуатын шамалап өлшеу үшін жарамды. Берілген дірілдеу көлемі электр құралының негізгі жұмыстары үшін берілген. Егер электр құрал басқа жұмыстар үшін түрлі керек-жарақтармен басқа алмалы- салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу көлемдері өзгереді. Бұл жұмыс уақытындағы дірілдеу қуатын арттырады. Дірілдеу қуатын нақты есептеу үшін құралдың өшірілген және қосылған уақыттарды да ескеру қажет. Бұл дірілдеу қуатын бүкіл жұмыс уақытында қатты төмендетеді. Аккумуляторлық телескоптық бақ қайшысы UniversalHedge- Pole 18 Өнім нөмірі 3 600 HB3 0.. Бос жүрісіндегі жүрістер

Шапқы ұзындығы мм 430 Тегершік ашылуы мм 16 Биіктікті орнату м 2,1–2,6 Құралдың бұрылмалы басы, 10 позиция ° 135 EPTA-Procedure 01:2014 құжатына сай салмағы кг 3,6 Сериялық нөмірі Сериялық нөмірі бақ электрбұйымда (тақташада) көрсетілген ұйғарынды айналадағы температурасы – қуаттандырылу барысында және жұмыс

0... +45 -20...+50 Аккумулятор литий иондық Өнім нөмірі –1,5 Аh –2,0 Аh –2,5 Аh

1,5 2,0 2,5 Аккумулятор көздерінің

Электр оталдырғыш AL 1830 CV Өнім нөмірі

Зарядтау тоғы A3,0 Аккумуляторды толтыру уақыты (аккумулятор

EPTA-Procedure 01:2014 құжатына сай салмағы кг 0,40 Сақтық сыныпы / II Электр оталдырғыш AL 1815 CV Өнім нөмірі

Зарядтау тоғы A1,5 Аккумуляторды толтыру уақыты (аккумулятор

EPTA-Procedure 01:2014 құжатына сай салмағы кг 0,38 Сақтық сыныпы / II Аккумуляторлық телескоптық бақ қайшысы UniversalHedge- Pole 18 OBJ_BUCH-3148-001.book Page 202 Thursday, September 28, 2017 10:53 AMҚазақша | 203 Bosch Power Tools F 016 L81 577 | (28.9.17) Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін ұйымдастыру. Монтаж және пайдалану Пайдалануға ендіру Өз қауіпсіздігіңіз үшін! Құралда кезкелген жұмыстарды (мысалы, күту, бөлшектерін ауыстыру және т.б.) өткізу алдынан және құралды тасымалдау мен сақтау алдынан алдымен оның аккумуляторын шығарып алыңыз. Тоқтату түймешігімен Қосу/Өшіру айырғышын байқаусыздықтан басып қалу арқылы жарақаттану қауібі пайда болады. Бақ қайшысы өшірілгеннен кейін оның пышақтары тағы секунд бойы әріғарай жылжытып тұрады. Жылжып тұрған пышақтарын ұстамаңыз немесе оларға тиіп кетпе

Қосқышты бұйым батареясы толығымен енгізіліп қойылғанынан кейін ғана басыңыз. Аккумуляторды орнату/шешу (D+K суреттерін қараңыз) Нұсқау: Осы құрал үшін лайықсыз аккумуляторларды қолдану құралдың қате жұмыс істеуіне немесе құралдың зақымдануына апара алады. Толығымен қуаттандырылғын аккумуляторды 13 телескоптық тұтқасына енгізіңіз. Аккумулятор толығымен енгізіліп салынғанына көз жеткізіңіз. Аккумуляторды құралдан шығарып алу үшін 13 аккумуляторды бұғаттан шығару түймешігін басып, 14 аккумуляторды пышақ ұстағышы бағытына қарай алға

Аккумуляторды зарядтау Басқа түрлі электр оталдырғыштарды қолданбаңыз. Бұйыммен қорапта бірге ұсынылатын электр оталдырғыш өзіңіздің бақ электрбұйымыздың ішіндегі Li-иондар аккумуляторы үшін лайықты қылып

Желі қуатына назар аударыңыз! Тоқ көзінің қуаты зарядтау құралының зауыттық тақтайшасындағы мәліметтеріне сай болуы қажет. 230 В белгісімен белгіленген зарядтау құралдарымен 220 В жұмыс істеуге болады. Аккумулятор, температура деңгейінің тек қана 0 °C мен 45 °C арасында оталдырғышпен толтыруды ұйғарынды ететін температура бақылаушы жүйесімен жабдықталған. Бұл жүйе арқасында аккумулятордың жұмыс өмірінің ұзақ болуы қамтамасыз етіледі. Ескертпе: аккумулятор ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық қуатын қамтамасыз ету үшін пайдалану алдында аккумуляторды зарядтау құрылғысында толы ғымен зарядтаңыз. Литий-иондық аккумуляторды пайдалану мерзімін қысқартусыз кез келген уақытта зарядтауға болады. Зарядтау процесін үзу аккумулятордың зақымдалуына

Li-иондар аккумуляторы тоқтан терең ажыратуға қарсы арнайы «Electronic Cell Protection (ECP)» жүйесі арқылы қорғалады. Аккумуляторы тоқсыз қалған жағдайда бақ электрбұйымы қорғау схемасы арқылы өшіріліп қойылады: Бақ электрбұйымы жұмыс істемей тұр. Бақ электрбұ

автоматты түрде өз-өзімен өшірілгеннен кейін Қосу/Өшіру түймешектеріне баспаңыз. Бұл әрекет аккумулятордың бұзылуына апаруына мүмкін. Аккумуляторды кәдеге жарату туралы нұсқауларды

Зарядтау әдісі Зарядтау әдісі зарядтау құралының желі айыры розетқаға салынып аккумулятор зарядтау науасына салынғаннан соң басталады. Оңтайлы зарядтау әдісі арқылы аккумулятордың зарядтау күйі автоматты ретте анықталып, аккумулятор температурасы мен қуатына байланысты тиімді зарядтау тоғымен орындалады. Осылай аккумулятор сақталып зарядтау құралында тұрса әрдайым толық зарядталған болады. Әрекет мақсаты Сурет Бет Бейнеленген құрамды

A 320 Жеткізу көлемі B 321 Құралды құрастырып орнату C 321 Аккумуляторын енгізіңіз D 321 Тасымалдау белбеуін бекіту E 322 Телескоп биіктігін орнату F 322 Пышақты қорғау бөлшегін алып

Пышақ ұстағышын майлау G 323 Құралдың бұрылмалы басын

H 323 Қосу-/өшіру I 324 Жұмыс бойынша нұсқаулар J 324–325 Аккумуляторды шығарып

K 326 Құралды күту және сақтау L 326 Керек-жарақтарды таңдау

НАЗАР АУДАРЫҢЫЗ OBJ_BUCH-3148-001.book Page 203 Thursday, September 28, 2017 10:53 AM204 | Қазақша F 016 L81 577 | (28.9.17) Bosch Power Tools Жарық диод элементтерінің мағанасы (AL 1830 CV) Аккумулятор зарядталуының жасыл жарық диоды (жылдам) жыпылықтайтын жарығы Жылдам зарядтау әлісі жасыл аккумулятор индикаторының жылдам жыпылықтауы арқылы білдіріледі. Ескертпе: Жылдам зарядтау әдісін орындау аккумулятор температурасы рұқсат етілген зарядтау температурасы аймағында болғанда ғана мүмкін болады, «Техникалық мәліметтер» бөлмесін қараңыз. Аккумулятор зарядталуының жасыл жарық диоды (жай) жыпылықтайтын жарығы Егер аккумулятор заряды 80 % болса, аккумулятор жасыл жарық диоды жай жыпылықтайды. Аккумуляторды пайдалануға болады. Жасыл түсті аккумулятор зарядталуының жасыл жарық диодының үздіксіз жануы Жасыл түсті аккумуляторды зарядтау жарық диодының үздіксіз жануы аккумулятордың толық зарядталғанын білдіреді. Аккумуляторсыз жарық диодының үздіксіз жануы айырдың розеткаға салынып зарядтау құралы жұмыс істеуге дайын екендігін білдіреді. Қызыл түсті аккумуляторды зарядтау жарық диодының үздіксіз жануы Қызыл түсті аккумуляторды зарядтау жарық диодының үздіксіз жануы аккумулятор температурасының рұқсат етілген зарядтау температурасы аймағынан тыс екендігін білдіреді, «Техникалық мәліметтер» бөлімін қараңыз. Рұқсат етілген температура аймағына жеткеннен соң зарядтау құралы автоматты ретпен жылдам зарядтауға өтеді. Қызыл түсті аккумуляторды зарядтау жарық диодының жыпылықтауы Қызыл түсті аккумуляторды зарядтау жарық диодының жыпылықтауы зарядтау әдісіндегі ақауды білдіреді «Ақаулар – Себептері және шешімдері» бөлімін қараңыз. Жарық диод элементтерінің мағанасы (AL 1815 CV) Аккумулятор зарядтау индикаторының жыпылықтауы Зарядтау әдісі аккумулятордың зарядтау индикаторының жыпылықтауы арқылы белгіленеді. Аккумулятор зарядтау индикаторының үздіксіз жануы Үздіксіз жану аккумулятор зарядтау индикаторы аккумулятор толық зарядталғанын немесе аккумулятор температурасы рұқсат етілген зарядтау температурасының аймағынан тыс болуын білдіреді. Рұқсат етілген температура жетілгеннен соң аккумулятор зарядталады. Аккумуляторсыз жарық диодының үздіксіз жануы айырдың розеткаға салынып зарядтау құралы жұмыс істеуге дайын екендігін білдіреді. Ақаулар – Себептері және шешімдері Оталдырғышпен толтыру бойынша нұсқаулар Қуаттандыру барысы ұзақ болған жағдайларда немесе аккумулятордың үзіліссіз бірінен кейін бірі өткізілген қуаттандыру циклдарында қуаттандыру құралының қызып кетуі мүмкін. Бірақ бұл қуаттандару құралының техникалық ақауы емес. Пайдалану мерзімінің айтарлықтай қысқаруы аккумулятордың ескіргенін және ауыстыру керектігін

Себебі Шешімі Аккумулятор зарядтау индикаторы үздіксіз жанады Қызыл түсті аккумуляторды зарядтау жарық диоды жыпылықтайды Зарядтау мүмкін емес Аккумулятор (дұрыс)

Аккумуляторды зарядтау құрылғысына дұрыс

Аккумулятор ластанған Аккумулятор контактілерін тазалау; мысалы, аккумуляторды бірнеше рет зарядтау науасына салып- шығарыңыз, қажет болса оны ауыстырыңыз

улятор бұзылған Аккумуляторды алмастыру Аккумулятор зарядтау жарық диодтары немесе жанбай жатыр Зарядтау құралының айыры (дұрыс)

Айыр (толық) розеткаға

Розетка, желі кабелі немесе зарядтау құралы

Желі қуатын тексеру, зарядтау құралын керек болса Bosch электр құралдарының авторизацияланған клиенттерге қызмет көрсету орталықтарында

Құралда кезкелген жұмыстарды (мысалы, күту, бөлшектерін ауыстыру және т.б.) өткізу алдынан және құралды тасымалдау мен сақтау алдынан алдымен оның аккумуляторын шығарып алыңыз. Тоқтату түймешігімен Қосу/Өшіру айырғышын байқаусыздықтан басып қалу арқылы жарақаттану қауібі пайда болады. Құралды құрастырып орнату (C+E суреттерін

Бақ қайшысының басын және телескоптық тұтқасын бір бірімен жалғастырып, оларды жалғастыру бөлшегін бұру арқылы 3бекітіңіз. Бөлшектердің екеуі де лайықты түрде құрастырып бұғатталып қойылғанына көз жеткізіңіз. Тасымалдау белбеуін 8 қол тұтқалардың тасымалдау белбеуінің ілмегіне бекітіңіз 7/9 . Тасымалдау белбеуінде мөлшері екі түрлі болған ырғ ақтары бол болғанына назар аударыңыз. Үлкен ырғақ 16 артқы қол тұтқасының тасымалдау белбеуінің ілгегіне, ал 9 шағын ырғақ 15 aлдыңғы қол тұтқасының тасымалдау белбеуінің ілгегіне 7 бекітіліп қойылғанына көз жеткізіңіз. Пышақты қорғау бөлшегін алып тастаңыз. Телескоп биіктігін орнату (F суретін қараңыз) Телескоп биіктігін орнату бөлшегін 5 бұру арқылы босатып, телескоптық түтігін 4 Өзіңіз қалаған ұзындыққа орнатып, телескоп биіктігін орнату бөлшегін 5 қайтадан бекітіп бұрап қойыңыз. Қолдану түріне және тал-шіліктердің биіктігіне қарай 4 телескоптық түтігі 2,1 м ұзындықтан 2,60 м ұзындыққа дейін орнатылып қойыла алынады. Құралдың бұрылмалы басын орнату (H суретін қараңыз) Орнату түймешіктердің екеуін де бірге басып, 2құралдың бұрылмалы басын Өзіңіз қалаған позицияға бақ қайшы құралының басын жоғарыға және төменге жылжыта отырып орнатып, орнату түймешіктерін 2 босатып жіберіп, бақ қайшысының басы лайықты түрде бұғатталғанын тексеріп алыңыз. Құралдың бұрылмалы басы 10 түрлі позицияда бұғаттала

Қосу/өшіру (I суретін қараңыз) Құралды Қосу үшін алдымен бұғаттау түймешігін, 10 одан кейін Қосу/Өшіру түймешігін 12 басыңыз. Құрал іске қосылып жұмыс істеп тұрғанда Қосу/Өшіру түймешіктерін басып тұрыңыз. Құрал іске қосылып тұрғанда бұғаттау түймешігін жібере салыңыз. Электр құралын өшіру үшін қосқыш/өшіргішті жіберіңіз

Энергия қуатын үнемдеу ү шін электр құралын тек пайдаланарда қосыңыз. Литий иондық аккумулятор «Электрондық элементтерді қорғау (Electronic Cell Protection - ECP)» арқылы терең қуатсыздануға қарсы қорғалған. Аккумуляторы қуатсызданып қалған құрал қорғау айырғышы арқылы өшіріліп қойылады. Одан кейін құрал жұмыс істемей, тоқтатылып қалады. Жұмыс бойынша нұсқаулар (J суретін қараңыз) Құрсаулауға қарсы құрылым Бұл құрал бұғатталып қалуға қарсы жүйесімен жабдықталған. Кесу пышағы қатты заттарға тиіп қалғанда құрал қозғалтқышының жүктеленуі жоғарлайды. Ақылды микроэлектроника жүйесі шамадан тыс жүктелуді белгілеп, қозғалтқыштың қосылуын бірнеше рет кері бағыттап, осының арқасында кесу пышағының бұғатталып қалуына жол берілмеуін және материалдың кесілуі қамтамасыз етіп отырады. Осы естілетін керіқимылдау барысының уақыты 3 секундқа дейін жетеді.

мылдау барысынан кейін құрал қалыпты түрде әріғарай жұмыс істейтін болады немесе кесу пышағы, үзіліссіз түрде шамадан тыс жүктелу жағдайда, автоматты түрде ашылып тұрған қалпында қала беретін болады (мысалы, меттал қоршаудың бір бөлшегі бақ құралын бұғаттап қалғанда). OBJ_BUCH-3148-001.book Page 205 Thursday, September 28, 2017 10:53 AM206 | Қазақша F 016 L81 577 | (28.9.17) Bosch Power Tools Қателерді белгілеу Өзіңіздің бақ электрбұйымыңыз қалыпты түрде істемей қалса, келесі кестеде қате симптомдары, мүмкін болған себептері, сонымен қатар осыларды жою үшін жолдары көрсетіледі. Бұл кесте арқылы қатені белгілеп жоя алмасаңыз өзіңіздің сервистік жөндеу орнымен хабарласыңыз. Назар аударыңыз: Қатені белгілеу алдынан бақ электрбұйымын өшіріп, батареяны шығарып алыңыз. Симптомдар Мүмкін болған себептер Көмек Кесу ұзақтығы үшін батареяның бір толтыруы жеткіліксіз Жағармайдың жеткіліксіз жағылуы себебінен үйкелістің тым жоғары болуы Майлау майын (1 609 200 399) бүріктіріп

Пышақты тазалау керек Пышақты тазалау кесу нәтижелері нашар «Жұмыс нұсқамалары» тарауын қараңыз Аккумулятор толығымен тоқпен толтырылмаған Батареяны тоқпен толтырыңыз, «Электртоқпен толтыру бойынша нұсқауларын» оқыңыз Аккумулятордың температура бақылау жүйесі іске қосылып кетті Аккумуляторды салқындатып алып, қайта іске қосыңыз Пышақтар баяу ғана жылжиды немесе құрсаулауға қарсы құрылым жұмыс істемей

Батареяның тоғынан айырылуы Аккумуляторды салқындатып алып, қайта іске қосыңыз Батарея лайықты температура дәрежесінде сақталмаған Батареяны лайықты бөлме те

дәрежесіне дейін жылытып алыңыз (0 – 45 °C арасындағы ұйғарымды температура дәрежесінде) Бақ қайшысы жұмыс істемей тұр Батареяның тоғынан айырылуы Батареяны тоқпен толтырыңыз, «Электртоқпен толтыру бойынша нұсқауларын» оқыңыз Қосу құрсаулауы дұрыс қондырылмаған «Іске қосу» тарауын оқыңыз Бақ қайшысы үзіліммен жұмыс істейді Қозғалтқыштың айналу бағыты ұдайы өзгеріліп, шамамен 3 сек кейін тоқтатылады «Жұмыс нұсқамалары» (құ рсаулауға қарсы құрылым) тарауын оқыңыз Бақ электрбұйымының ішкі кабель жүйесі

Бош компаниясының техникалық қызмет көрсету орталығына жүгініңіз Қосу/Өшіру түймешігі бұзылған Бош компаниясының техникалық қызмет көрсету орталығына жүгініңіз Қозғалтқыш жылжып тұрады, пышақтары тұрып қалады Ішкі жүйесінің қатесі Бош компаниясының техникалық қызмет көрсету орталы ғына жүгініңіз Пышақтар қызып кетеді Жағармайдың жеткіліксіз жағылуы себебінен үйкелістің тым жоғары болуы Майлау майын (1 609 200 399) бүріктіріп

Пышақтар дөкір Бош компаниясының техникалық қызмет көрсету орталығына жүгініңіз Пышақта кетіктері бар Бош компаниясының техникалық қызмет көрсету орталығына жүгініңіз Пышақ жылжымай тұ р Батареяның тоғынан айырылуы Батареяны тоқпен толтырыңыз, «Электртоқпен толтыру бойынша нұсқауларын» оқыңыз Бақ электрбұйымы бұзылған Бош компаниясының техникалық қызмет көрсету орталығына жүгініңіз

вибрациялар/шуылдар Бақ электрбұйымы бұзылған Бош компаниясының техникалық қызмет көрсету орталығына жүгініңіз OBJ_BUCH-3148-001.book Page 206 Thursday, September 28, 2017 10:53 AMҚазақша | 207 Bosch Power Tools F 016 L81 577 | (28.9.17) Күту, сақтау және тасымалдау (K + L суреттерін қараңыз) Құралда кезкелген жұмыстарды (мысалы, күту, бөлшектерін ауыстыру және т.б.) өткізу алдынан және құралды тасымалдау мен сақтау алдынан алдымен оның аккумуляторын шығарып алыңыз. Тоқтату түймешігімен Қосу/Өшіру айырғышын байқаусыздықтан басып қалу арқылы жарақаттану қауібі пайда болады. Пышақты күту Кесу пышағын әр қолдану алдынан және әр қолданудан кейін ұсынылатын майлау бүріккіші көмегімен майлаңыз. Сақтау мен тасымалдау Сақтау мен тасымалдау алдында алдымен аккумуляторлық телескоптық бақ қайшысынан аккумуляторды шығарып алып, пышақты қорғау бөлшегін орнатып қойыңыз. Тұтынушыға қызмет көрсету және пайдалану кеңестері www.bosch-garden.com Барлық сұраулар мен қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде электр құрал зауыттық тақтайшасындағы 10-орынды өнім нөмірін жазыңыз. Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек «Роберт Бош» фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңыз ға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Тұтынушыларға кеңес беру және шағымдарды қабылдау

Қазақстан Республикасы

Муратбаев к., 180 үй «Гермес» БО, 7 қабат Тел.: +7 (727) 331 31 00 Факс: +7 (727) 233 07 87 E-Mail: ptka@bosch.com Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен- жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан

Бұл литий-иондық аккумуляторлар қауіпті тауарларға қойылатын талаптарға сай болуы керек. Пайдаланушы аккумуляторларды көшеде қосымша құжаттарсыз тасымалдай алады. Үшінші тұлғалар (мысалы, әуе көлігі немесе жіберу) орамаға және маркаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жүктер маманына хабарласу керек. Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдең

аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша ұлттық ережелерді сақтаңыз. Батареяның тоқпен толтырылуын көрсететін қызыл түсті шамы жыпықтап тұр Тоқпен толтыру барысы өткізіле алынбайды Аккумулятор (дұрыс) салынбаған Аккумулятор зарядтау құралына дұрыс

Аккумулятор ластанған Аккумулятор контактілерін тазалау; мысалы,

торды бірнеше рет зарядтау науасына салып- шығарыңыз, қажет болса оны ауыстырыңыз Аккумулятор бұзылған Аккумуляторды алмастыру Батареяның тоқпен толтыруды көрсететін шамдар жанбай тұр Зарядтау құралының айыры (дұрыс)

Айыр (толық) розеткаға салыңыз Розетка, желі кабелі немесе зарядтау құралы

Желі қуатын тексеру, зарядтау құралын керек болса Bosch электр құралдарының авторизацияланған клиенттерге қызмет көрсету орталықтарында тексеріңіз Симптомдар Мүмкін болған себептер Көмек OBJ_BUCH-3148-001.book Page 207 Thursday, September 28, 2017 10:53 AM208 | Română F 016 L81 577 | (28.9.17) Bosch Power Tools Кәдеге жарату Электр құралдарды, аккумуляторларды, керек- жарақтарды және орау материалдарын экологиялық тұрғыдан дұрыс утилизациялауға тапсыру керек. Электр құралдарды және аккумуляторларды/батареяларды үй қоқысына тастамаңыз! Тек қана ЕО елдері үшін: Еуропа 2012/19/EU ережесі бойынша жарамсыз электр құралдары және Еуропа 2006/66/EC ережесі бойынша зақымдалған немесе ескі аккумулятор/ батареялар бөлек жиналып кәдеге жаратылуы қажет. Аккумуляторлар/батареялар: Литий-иондық: «Тасымалдау» тарауындағы, 209 бетіндегі нұсқауларды

kk ЕО сәйкестік мағлұмдамасы Өз жауапкершілікпен біз аталған өнімдер төменде жзылған директикалар мен жарлықтардың тиісті қағидаларына сәйкестігін және төмендегі нормаларға сай екенін білдіреміз. Аккумуляторлық телескоптық бақ
