MANUAL DE UTILIZARE UniversalHedgePole 18 BOSCH

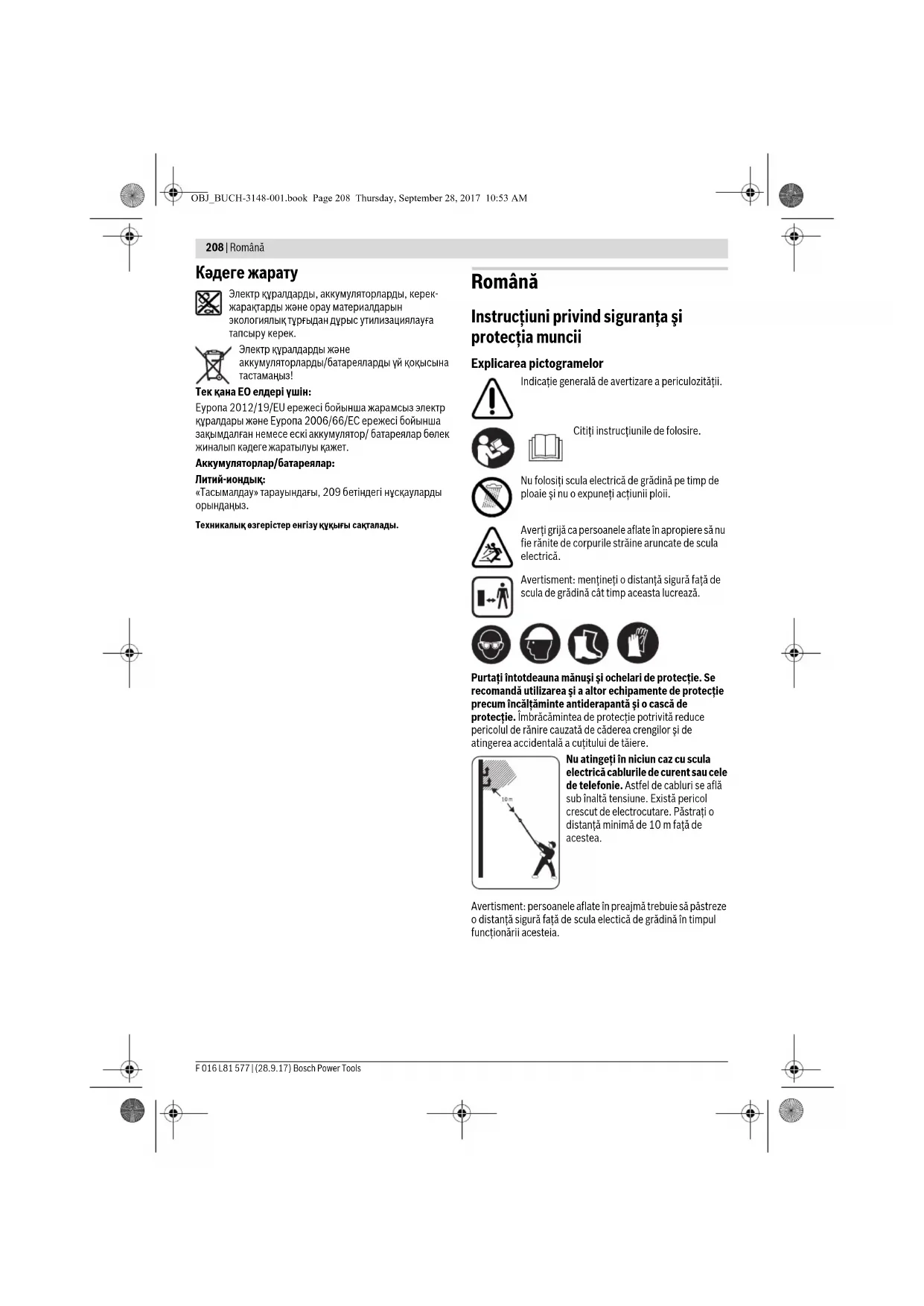

Техникалық өзгерістер енгізу құқығы сақталады. Română Instrucţiuni privind siguranţa şi protecţia muncii Explicarea pictogramelor Indicaţie generală de avertizare a periculozităţii. Citiţi instrucţiunile de folosire. Nu folosiţi scula electrică de grădină pe timp de ploaie şi nu o expuneţi acţiunii ploii. Averţi grijă ca persoanele aflate în apropiere să nu fie rănite de corpurile străine aruncate de scula electrică. Avertisment: menţineţi o distanţă sigură faţă de scula de grădină cât timp aceasta lucrează. Purtaţi întotdeauna mănuşi şi ochelari de protecţie. Se recomandă utilizarea şi a altor echipamente de protecţie precum încălţăminte antiderapantă şi o cască de protecţie. Îmbrăcămintea de protecţie potrivită reduce pericolul de rănire cauzată de căderea crengilor şi de atingerea accidentală a cuţitului de tăiere. Nu atingeţi în niciun caz cu scula electrică cablurile de curent sau cele de telefonie. Astfel de cabluri se află sub înaltă tensiune. Există pericol crescut de electrocutare. Păstraţi o distanţă minimă de 10 m faţă de acestea. Avertisment: persoanele aflate în preajmă trebuie să păstreze o distanţă sigură faţă de scula electică de grădină în timpul funcţionării acesteia. OBJ_BUCH-3148-001.book Page 208 Thursday, September 28, 2017 10:53 AMRomână | 209 Bosch Power Tools F 016 L81 577 | (28.9.17) Instrucţiuni generale de siguranţă pentru scule electrice Citiţi toate avertizările, instrucţiunile, ilustraţiile şi specificaţiile puse la dispoziţie împreună cu această sculă electrică. Nerespectarea instrucţiunilor menţionate mai jos poate duce la electrocutare, incendiu şi/sau vătămări corporale grave. Păstraţi toate avertizările şi instrucţiunile în vederea consultării ulterioare. Termenul de „sculă electrică“ folosit în avertizări se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) sau la scule electrice cu acumulator (fără cablu de alimentare). Siguranţa la locul de muncă Menţineţi-vă locul de muncă curat şi bine iluminat. Dezordinea sau zonele neluminate pot duce la accidente. Nu lucraţi cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. Nu permiteţi accesul copiilor şi al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenţia puteţi pierde controlul. Siguranţă electrică Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificaţi niciodată ştecherul. Nu folosiţi fişe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate şi prizele corespunzătoare diminuează riscul de electrocutare. Evitaţi contactul corporal cu suprafeţe împământate sau legate la masă ca ţevi, instalaţii de încălzire, plite şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă. Feriţi sculele electrice de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică măreşte riscul de electrocutare. Nu schimbaţi destinaţia cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pentru a trage ştecherul afară din priză. Feriţi cablul de căldură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. Atunci când lucraţi cu o sculă electrică în aer liber, folosiţi numai cabluri prelungitoare adecvate şi pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiţi o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare. Siguranţa persoanelor Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizării sculelor electrice poate duce la răniri grave. Purtaţi echipament personal de protecţie. Purtaţi întoteauna ochelari de protecţie. Purtarea echipamentului personal de protecţie, ca masca pentru praf, încălţăminte de siguranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi-vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. Înainte de pornirea sculei electrice îndepărtaţi cleştii de reglare sau cheile fixe din aceasta. O cheie sau un cleşte ataşat la o componentă rotativă a sculei electrice poate provoca răniri. Nu vă întindeţi pentru a lucra cu scula electrică. Menţineţi-vă întotdeauna stabilitatea şi echilibrul. Astfel veţi putea controla mai bine scula electrică în situaţii neaşteptate. Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcăminte largă sau podoabe. Feriţi părul şi îmbrăcămintea de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mişcare. Dacă pot fi montate echipamente de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. Nu vă lăsaţi am ăgiţi de uşurinţa în operare dobândită în urma folosirii frecvente a sculelor electrice şi nu ignoraţi principiile de siguranţă ale acestora. Neglijenţa poate provoca, într-o fracţiune de secundă, vătămări corporale grave. Utilizarea şi manevrarea atentă a sculelor electrice Nu suprasolicitaţi scula electrică. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere indicat. Nu folosiţi scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatoru dacă este detaşabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula AVERTISMEN

OBJ_BUCH-3148-001.book Page 209 Thursday, September 28, 2017 10:53 AM210 | Română F 016 L81 577 | (28.9.17) Bosch Power Tools electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice. Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor şi nu lăsaţi să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experienţă. Întreţineţi sculele electrice şi accesoriile acestora. Verificaţi alinierea corespunzătoare, controlaţi dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcţionarea sculei electrice. Înainte de utilizare daţi la reparat piesele deteriorate. Cauza multor accidente a fost întreţinerea necorespunzătoare a sculelor electrice. Menţineţi bine ascuţite şi curate dispozitivele de tăiere. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. Folosiţi scula electrică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni, ţinând cont de condiţiile de lucru şi de activitatea care trebuie desfăşurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situaţii periculoase. Menţineţi mânerele şi zonele de prindere uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele de prindere alunecoase nu permit manevrarea şi controlul sigur al sculei electrice în situaţii neaşteptate. Manevrarea şi utilizarea atentă a sculelor electrice cu acumulator Încărcaţi acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu. Folosiţi numai acumulatori special destinaţi sculelor electrice respective. Utilizarea altor acumulatori poate duce la răniri şi pericol de incendiu. Feriţi acumulatorii nefolosiţi de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu. În caz de utilizare greşită, din acumulator se poate scurge lichid. Evitaţi contactul cu acesta. În caz de contact accidental clătiţi cu apă. Dacă lichidul vă intră în ochi, consultaţi şi un medic. Lichidul scurs din acumulator poate duce la iritaţii ale pielii sau la arsuri. Nu folosiţi un acumulator sau o sculă electrică cu acumulator deteriorat sau modificat. Acumulatorii deterioraţi sau modificaţi pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale. Nu expuneţi acumulatorul sau scula electrică la foc sau temperaturi excesive. Expunerea la foc sau temperaturi de peste 130 °C poate duce la explozii. Respectaţi toate instrucţiunile de înc ărcare şi nu reîncărcaţi acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucţiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea acumulatorului şi mări riscul de incendiu. Întreţinere Încredinţaţi scula electrică pentru reparare numai personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa sculei electrice. Nu întreţineţi niciodată acumulatori deterioraţi. Întreţinerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizaţi de acesta. Instrucţiuni de siguranţă pentru foarfecele de tăiat gard viu Feriţi-vă toate părţile corpului de bara portcuţit. Cât timp bara portcuţit se află în mişcare, nu încercaţi să îndepărtaţi materialul tăiat sau să imobilizaţi materialul care urmează a fi tăiat. Asiguraţi-vă că întrerupătorul se află în pozţia oprit iar acumulatorul este scos atunci când îndepărtaţi material tăiat prins între cuţite. Un moment de neatenţie în timpul utilizării foarfecelui de tăiat gard viu poate provoca răniri grave. Prindeţi scula electrică numai de mânerele izolate (mânerul principal 11, mânerul frontal 6 sau zona de prindere extinsă 8), deoarece cuţitul de tăiere poate nimeri conductori electrici ascunşi. Contactul cuţitului de tăiere cu un conductor aflat sub tensiune poate pune sub tensiune componentele metalice ale sculei electrice şi duce la electrocutare. Prindeţi scula electrică numai de mânerele izolate, deoarece cuţitele pot intra în contact cu conductori electrici ascunşi. Contactul cuţ itelor cu un conductor aflat sub tensiune poate pune sub tensiune componentele metalice ale sculei electrice şi duce la electrocutare. Transportaţi foarfecele de tăiat gard viu ţinându-l de mâner, cuţitul fiind oprit. În timpul transportului şi al depozitării foarfecelui de tăiat gard viu apărătoarea trebuie întotdeauna să fie trasă. Manevrarea atentă a sculei electrice diminuează pericolul de rănire din cauza cuţitului. Atunci când folosiţi scula electrică asiguraţi-vă că toate dispozitivele de protecţie şi mânerele sunt montate. Nu încercaţi în niciun caz să puneţi în funcţiune o sculă electrică incomplet montată sau care a suferit modificări nepermise. OBJ_BUCH-3148-001.book Page 210 Thursday, September 28, 2017 10:53 AMRomână | 211 Bosch Power Tools F 016 L81 577 | (28.9.17) Avertismente suplimentare Nu permiteţi în niciun caz copiilor, persoanelor cu capacităţi fizice, senzoriale sau intelectuale limitate sau lipsite de experienţă şi/sau cunoştinţe şi/sau persoanelor nefamiliarizate cu prezentele instrucţiuni, să folosească scula electrică de grădină. Este posibil ca reglementările locale să limiteze vârsta operatorului. Copiii trebuie supravegheaţi pentru a avea siguranţa că aceştia nu se joacă cu scula electrică. În timpul lucrului ţineţi ferm cu ambele mâini scula electrică de zonele de prindere adecvate şi adoptaţi o poziţie stabilă. Scula electrică se conduce mai sigur cu două mâini. Transportaţi întotdeauna astfel scula electrică, încât bara portcuţit să se afle în poziţie orizontală. Înainte de a pune jos scula electrică, aşteptaţi ca aceasta să se oprească complet din funcţionare. În timpul funcţionării sculei electrice nu este permisă staţionarea persoanelor sau animalelor într-un perimetru cu raza de 3 metri în jurul acesteia. În sectorul de lucru, operatorul este cel care este răspunzător faţă de terţi. Nu efectuaţi tăieri de gard viu niciodată atunci când în imediata dumneavoastră apropiere staţionează persoane, în special copii, sau animale de casă. Operatorul sau utilizatorul este ţinut răspunzător pentru accidente sau pagube provocate altor oameni sau bunurilor acestora. Nu atinge ţi niciodată bara portcuţite a foarfecelui de tăiat gard viu. Inspectaţi atent gardul viu ce urmează a fi tăiat şi înlăturaţi toate sârmele şi alte corpuri străine din acesta. Verificaţi întotdeauna înainte de utilizare dacă cuţitele, şurubuile cuţitelor şi alte componente ale mecanismului de tăiere nu sunt uzate sau deteriorate. Nu lucraţi niciodată cu un mecanism de tăiere deteriorat sau puternic uzat. Familiarizaţi-vă cu operarea foarfecelui de tăiat gard viu, pentru ca, în situaţii de urgenţă să-l puteţi opri imediat. Efectuaţi operaţiile de tăiere a gardului viu numai la lumina zilei sau la lumină artificială bună. Asiguraţi-vă că, toate mânerele, dispozitivele de protecţie din setul de livrare sunt montate pe foarfecele de tăiat viu în timpul funcţionării acestuia. Nu încercaţi niciodată să puneţi în funcţiune un foarfece de tăiat gard viu care nu este montat complet sau care prezintă modificări nepermise. Nu ţineţi niciodată foarfecele de tăiat gard viu de dispozitivul său de protecţie. În timpul funcţionării foarfecelui de tăiat gard viu adoptaţi întotdeauna o poziţie stabilă şi menţineţi-vă echilibrul. Nu folosiţi scula electrică pe scări sau trepte de scări. Fiţi conştienţi de mediul înconjurător şi fiţi pregătiţ i pentru a face faţă unor momente periculoase deoarece în tiimpul tăierii gardului viu este posibil să nu auziţi zgomotul produs de acestea. Controlaţi dacă piuliţele, bolţurile şi şuruburile sunt bine fixate pentru garantarea funcţionării în condiţii de siguranţă a foarfecelui de tăiat gard viu. Depozitaţi foarfecele de tăiat gard viu la loc uscat, închis, inaccesibil copiilor. Din considerente legate de siguranţa şi protecţia muncii, schimbaţi piesele uzate sau deteriorate. Nu încercaţi să reparaţi singuri scula electrică de grădină dacă nu aveţi pregătirea necesară pentru aceasta. Asiguraţi-vă că piesele noi utilizate la schimbare provin de la Bosch. Indicaţii privind manevrarea optimă a acumulatorului Înainte de a introduce acumulatorul în scula electrică de grădină, asiguraţi-vă că aceasta este oprită. Introducerea unui acumulator într-o sculă electrică de grădină pornită poate duce la accidente. Folosiţi numai acumulatori Bosch prevăzuţi pentru această sculă electrică de grădină. Întrebuinţarea altor acumulatori poate duce la răniri şi pericol de incendiu. Nu deschideţi acumulatorul. Există pericol de scurtcircuit. Feriţi acumulatorul de căldură, de asemeni de ex. de radiaţii solare continue, foc, apă şi umezeală. Există pericol de explozie. În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului se pot degaja vapori. Aerisiţi cu aer proaspăt iar dacă vi se face rău consultaţi un medic. Vaporii pot irita căile respiratorii. Folosiţi acumulatorul numai împreună cu scula dunmneavoastră electrică Bosch. Numai astfel acumulatorul va fi protejat împotriva suprasolicitării periculoase. În urma contactului cu obiecte ascuţite ca de exemplu cuie sau şurubelniţe sau prin acţiunea unor forţe exterioare asupra sa, acumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia acumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească. Nu scurtcircuitaţi acumulatorul. Există pericol de explozie. Protejaţi acumulatorul împotriva umezelii şi a apei. Depozitaţi acumulatorul numai în domeniul de temperatură de la –20 °C la 50 °C. Nu lăsaţi acumulatorul în autovehicul, de exemplu pe timpul verii. Ocazional curăţaţi fantele de ventilaţie ale acumulatorului cu o pensulă moale, curată şi uscată. OBJ_BUCH-3148-001.book Page 211 Thursday, September 28, 2017 10:53 AM212 | Română F 016 L81 577 | (28.9.17) Bosch Power Tools Instrucţiuni privind siguranţa pentru încărcătoare Citiţi toate indicaţiile de avertizare şi instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţi cu grijă prezentele instrucţiuni. Utilizaţi încărcătorul numai dacă sunteţi pe deplin informaţi asupra tuturor funcţiilor acestuia şi le puteţi accesa fără restricţii sau dacă aţi fost instruiţi în mod corespunzător asupra lor. Nu permiteţi în niciun caz copiilor, persoanelor cu capacităţi fizice, senzoriale sau intelectuale limitate sau lipsite de experienţă şi/sau cunoştinţe şi/sau persoanelor nefamiliarizate cu prezentele instrucţiuni, să folosească scula electrică de grădină. Este posibil ca reglementările locale să limiteze vârsta operatorului. Supravegheaţi copiii. Astfel veţi fi siguri că, copiii nu se joacă cu scula electrică. Încărcaţi numai acumulatori Li-Ion Bosch având o capacitate începând de la 1,5 Ah (de la 3 celule de acumulator). Tensiunea acumulatorului trebuie să se potrivească cu tensiunea de încărcare a încărcătorului. Nu încărcaţi baterii de unică folosinţă. În caz contrar există pericol de incendiu şi explozie. Feriţi încărcătorul de ploaie sau umerzeală. Pătrunderea apei în încărcător măreşte riscul de electrocutare. Încărcaţi numai acumulatori Li-Ion Bosch. Tensiunea acumulatorului trebuie să se potrivească cu tensiunea de încărcare a încărcătorului. În caz contrar există pericol de incendiu şi explozie. Păstraţi încărcătorul curat. Prin murdărire creşte pericolul de electrocutare. Înainte de utilizare controlaţi întotdeauna încărcătorul, cablul şi ştecherul. Nu folosiţi încărcătorul, în cazul în care constataţi deteriorarea acestuia. Nu deschideţi singuri încărcătorul şi nu permiteţi repararea acestuia decât de către personal de specialitate şi numai cu piese de schimb originale. Încărcătoarele, cablurile şi ştecherele deteriorate măresc riscul de electrocutare. Nu folosiţi încărcătorul pe un substrat inflamabil (de ex. hârtie, textile etc.) resp. în mediu cu pericol de explozie. Din cauza încălzirii care se produce în timpul încărcării există pericol de incendiu. Nu obturaţi fantele de ventilaţie ale încărcătorului.

caz contrar, încărcătorul se poate supraîncălzi şi este posibil să nu mai funcţioneze în mod corespunzător. Pentru o siguranţă electrică sporită, se recomandă utilizarea unui întrerupărtor automat de protecţie cu un curent de declanşare maxim de 30 mA. Înainte de utilizare, verificaţi întotdeauna întrerupătorul automat de protecţie. Întreţinere Extrageţi acumulatorul din scula electrică de grădină înainte de a efectua reglaje sau lucrări de întreţinere sau în cazul în care aceasta rămâne nesupravegheată un timp mai îndelungat.Putaţi întotdeauna mănuşi pentru grădină, atunci când manipulaţi cuţitele ascuţite sau dacă lucraţi în apropierea acestora. Controlaţi scula electrică de grădină şi, din considerente legate siguranţă, înlocuiţi componentele uzate sau deteriorate ale acesteia. Controlaţi dacă piuliţele, bolţurile şi şuruburile sunt bine fixate pentru garantarea funcţionării în condiţii de siguranţă a foarfecelui de tăiat gard viu. Asiguraţi-vă că piesele noi utilizate la schimbare provin de la Bosch. Înainte de utilizare şi de transport lubrifiaţi întotdeauna bara portcuţit cu spray de întreţinere. Simboluri Următoarele simboluri sunt importante pentru citirea şi înţelegerea instrucţiunilor de utilizare. Reţineţi aceste simboluri şi semnificaţia lor. Interpretarea corectă a simbolurilor vă ajută să utilizaţi mai bine şi mai sigur scula electrică. OBJ_BUCH-3148-001.book Page 212 Thursday, September 28, 2017 10:53 AMRomână | 213 Bosch Power Tools F 016 L81 577 | (28.9.17) Utilizare conform destinaţiei Scula electrică este destinată utilizării casnice, la tăierea şi tunderea gardului viu şi a arbştilor la o înălţime mai mare, în timp ce operatorul se află la nivelul solului. Scula electrică nu este destinată tăierii materialelor anorganice sau folosirii de către operatori suiţi pe o scară sau pe treptele unei scări. Scula electrică nu este construită pentru tăierea ierbii şi nu poate fi folosită ca trimmer de gazon. Scula electrică nu este destinată utilizării profesionale şi industriale. Set de livrare (vezi figura B) Scoateţi cu grijă din ambalaj scula electrică şi verificaţi dacă următoarele piese sunt în set complet: – Cap foarfece de tăiat gard viu – Mâner telescopic – Acumulator** – Încărcător** –Curea de transport –Protecţie cuţite –Instrucţiuni de folosire În cazul în care există piese lipsă sau deteriorate vă rugăm să vă adresaţi distribuitorului dumneavastră. ** specific fiecărei ţări Elemente componente (vezi figura A) Numerotarea componentelor ilustrate se referă la schiţa sculei electrice de la pagina grafică 320. 1 Bară portcuţite 2 Butoane de reglare cap pivotant 3 Conector 4 Tijă telescopică 5 Reglaj telescopic înălţime 6 Mâner frontal 7 Buclă de transport la mânerul frontal 8 Curea de transport 9 Buclă de transport la mânerul posterior 10 Buton de blocare 11 Mâner posterior (suprafeţe de prindere izolate) 12 Întrerupător pornit/oprit 13 Acumulator 14 Tastă deblocare acumulator 15 Cârlig pentru buclă de transport, mâner frontal 16 Cârlig pentru buclă de transport, mâner posterior Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteţi găsi accesoriile complete în programul nostru de accesorii. Date tehnice Simbol Semnificaţie Direcţia reacţiei Direcţie de deplasare Pornire Oprire Accesorii Foarfece telescopic de tăiat gard viu cu acumulator UniversalHedge- Pole 18 Număr de identificare 3 600 HB3 0.. Număr de curse la mersul în gol rot./min 2200 Lungime lamă mm 430 Deschiderea dinţilor mm 16 Reglaj înălţime m 2,1–2,6 Cap pivotant, 10 poziţii ° 135 Greutate conform EPTA- Procedure 01:2014 kg 3,6 Număr de serie Vezi numărul de serie (plăcuţa indicatoare a tipului) de pe scula electrică Temperatură ambiantă admisă – în timpul încărcării şi al funcţionării

– în timpul depozitării

OBJ_BUCH-3148-001.book Page 213 Thursday, September 28, 2017 10:53 AM214 | Română F 016 L81 577 | (28.9.17) Bosch Power Tools Informaţie privind zgomotul/vibraţiile Valorile zgomotului emis au fost determinate conform EN 60335-1. Nivelul de zgomot evaluat A al sculei electrice este în mod normal de: nivel presiune sonoră 72 dB(A); nivel putere sonoră 86 dB(A). Incertitudine K=4 dB. Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN 60335-1:

Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60335 şi poate fi folosit la compararea diferitelor scule electrice. El poate fi folosit şi pentru evaluarea provizorie a solicitării vibratorii. Nivelul specificat al vibraţiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu accesorii diverse sau care diferă de cele indicate sau nu beneficiază de o întreţinere satisfăcătoare, nivelul vibraţiilor se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil solicitarea vibratorie de-a lungul întregului interval de lucru. Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul şi intervalele de timp în care scula electrică este deconectată sau funcţionează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: întreţinerea sculei electrice şi a accesoriilor, menţinerea căldurii mâinilor, organizarea proceselor de muncă. Montare şi funcţionare Punere în funcţiune Pentru siguranţa dumneavoastră Înaintea oricăror lucrări la scula electrică (de exemplu întreţinere, schimbarea accesoriilor etc.) cât şi în timpul transportului şi al depozitării, scoateţi acumulatorul din aceasta. Există pericol de rănire în caz de acţionare involuntară a întrerupătorului pornit/oprit cu butonul de blocare. După deconectarea foarfecelui de tăiat gard viu, cuţitele se mai mişcă încă câteva fracţiuni de secundă. Nu atingeţi cuţitele aflate în mişcare. Acţionaţi comutatoarele numai după ce acumulatorul a fost introdus complet în scula electrică. Încărcător AL 1830 CV Număr de identificare

Curent de încărcare A3,0 Timp de încărcare (acumulator descărcat) –1,5 Ah –2,0 Ah –2,5 Ah min min min

Greutate conform EPTA- Procedure 01:2014 kg 0,40 Clasa de protecţie / II Încărcător AL 1815 CV Număr de identificare

Curent de încărcare A1,5 Timp de încărcare (acumulator descărcat) –1,5 Ah –2,0 Ah –2,5 Ah min min min

Greutate conform EPTA- Procedure 01:2014 kg 0,38 Clasa de protecţie / II Foarfece telescopic de tăiat gard viu cu acumulator UniversalHedge- Pole 18 Scopul acţiunii Figura Pagina Elemente componente A 320 Set de livrare B 321 Asamblarea sculei electrice C 321 Introducerea acumulatorului D 321 Fixarea curelei de transport E 322 Reglaj telescopic înălţime F 322 Scoatere teacă protecţie cuţite Lubrifierea barei portcuţit G 323 Reglarea capului pivotant H 323 Pornire/oprire I 324 Indicaţii de lucru J 324–325 Extragerea acumulatorului K 326 Întreţinerea şi depozitara sculei electrice L 326 Alegerea accesoriilor

OBJ_BUCH-3148-001.book Page 214 Thursday, September 28, 2017 10:53 AMRomână | 215 Bosch Power Tools F 016 L81 577 | (28.9.17) Introducerea/extragerea acumulatorului (vezi figurileD+K) Notă: dacă nu se utilizează acumulatori adecvaţi, se pot produce deranjamente funcţionale sau scula electrică se poate defecta. Introduceţi acumulatorul încărcat 13 în mânerul telecopic. Asiguraţi-vă că acumulatorul este introdus complet. Pentru a extrage acumulatorul 13 din scula electrică, apăsaţi tasta de deblocare acumulator 14 şi trageţi acumulatorul spre înainte, în direcţia barei portcuţit. Încărcarea acumulatorului Nu folosiţi alt încărcător. Încărcătorul din setul de livrare este adaptat acumulatorului litiu-ion incorporat în scula dumneavoastră electrică de grădină. Respectaţi tensiunea de alimentare! Tensiunea sursei de curent trebuie să coincidă cu datele de pe plăcuţa indicatoare a tipului încărcătorului. Încărcătoarele inscripţionate cu 230 V pot funcţiona şi la 220 V. Acumulatorul este echipat cu un sistem de supraveghere a temperaturi care-i permite încărcarea numai în domeniul de temperaturi cuprins între 0 °C şi 45 °C. Astfel se obţine o durată de viaţă îndelungată a acumulatorului. Indicaţie: Acumulatorul se livrează parţial încărcat. Pentru a asigura funcţionarea la capacitatea nominală a acumulatorului, înainte de prima utilizare încărcaţi complet acumulatorul în încărcător. Acumulatorul cu tehnologie litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viaţă. O întrerupere a procesului de încărcare nu dăunează acumula- torului. Acumulatorul litiu-ion este protejat împotriva descărcării profunde prin „Electronic Cell Protection (ECP)“. Când acumulatorul este descărcat, scula electrică de grădină este oprită din funcţionare prin intermediul unui circuit de protecţie: scula electrică de grădină nu mai funcţionează. După deconectarea automată a sculei electrice de grădină nu mai apăsaţi întrerupătorul pornit/oprit. Acumulatorul se poate deteriora. Respectaţi instrucţiunile privind eliminarea acumulatorului. Procesul de încărcare Procesul de încărcare începe imediat după introducerea în priză a ştecherului încărcătorului şi a acumulatorului în compartimentul de încărcare . Prin procesul de încărcare inteligentă, starea de încărcare a acumulatorului este sesizată automat iar acumulatorul va fi încărcat cu un curent de încărcare întotdeauna optim, în funcţie de temperatura şi tensiunea sa. În acest mod acumulatorul este menajat, iar în cazul păstrării sale în încărcător, el va fi întotdeauna încărcat la capacitate maximă. Semnificaţia elementelor indicatoare (AL 1830 CV) Clipire (rapidă) a indicatorului verde de încărcare a acumulatorului Procesul de încărcare rapidă este semnalizat de clipirea rapidă a indicatorului verde de încărcare a acumulatorului . Indicaţie: Încărcarea rapidă este posibilă numai când temperatura acumulatorului se află în domeniul temperaturilor admise, vezi paragraful „Date tehnice“. Clipire (lentă) a indicatorului verde de încărcare a acumulatorului Când nivelul de încărcare a acumulatorului este de 80 % clipeşte lent indicatorul verde de încărcare a acumulatorului . Acumulatorul poate fi extras în scopul utilizării imediate. Lumina continuă a indicatorului verde de încărcare a acumulatorului Lumina continuă a indicatorului verde de încărcare a acumulatorului semnalizează faptul că acumulatorul este complet încărcat. Dacă acumulatorul nu este introdus în încărcător, lumina continuă emisă de indicatorul de încărcare a acumulatorului semnalizează faptul că ştecherul este introdus în priză iar încărcătorul este în stare de funcţionare. Lumina continuă a indicatorului roşu de încărcare a acumulatorului Lumina continuă a indicatorului roşu de încărcare a acumulatorului semnalizează faptul că temperatura acumulatorului se situează în afara limitelor de temperatură admise pentru încărcare, vezi paragraful „Date tehnice“. Imediat ce temperatura revine în domeniul admis de temperaturi, încărcătorul comută automat pe încărcare rapidă. Clipirea indicatorului roşu de încărcare a acumulatorului Clipirea indicatorului roşu de încărcare a acumulatorului semnalizază un alt deranjament al procesului de încărcare, vezi paragraful „Defecţiuni – cauze şi remedieri“. Semnificaţia elementelor indicatoare (AL 1815 CV) Indicatorul de încărcare a acumulatorului clipeşte Procesul de încărcare este semnalizat prin clipirea indicatorului de încărcare a acumulatorului . OBJ_BUCH-3148-001.book Page 215 Thursday, September 28, 2017 10:53 AM216 | Română F 016 L81 577 | (28.9.17) Bosch Power Tools Indicatorul de încărcare a acumulatorului luminează continuu Lumina continuă emisă de indicatorul de încărcare a acumulatorului semnalizează faptul că acumulatorul este încărcat complet sau că temperatura acumulatorului se află în afara domeniului temperaturilor de încărcare şi de aceea acesta nu poate fi încărcat. Imediat după atingerea domeniului admis al temperaturilor, acumulatorul se încarcă. Dacă acumulatorul nu este introdus în încărcător, lumina continuă emisă de indicatorul de încărcare a acumulatorului semnalizează faptul că ştecherul este introdus în priză iar încărcătorul este în stare de funcţionare. Defecţiuni – cauze şi remedieri Indicaţii privind încărcarea În cazul încărcării continue, respectiv a ciclurilor consecutive de încărcare fără întrerupere, încărcătorul se poate încălzi. Aceasta nu reprezintă însă o defecţiune a încărcătorului. Un timp de funcţionare considerabil diminuat după încărcare indică faptul că acumulatorul s-a uzat şi trebuie înlocuit. Montare Înaintea oricăror lucrări la scula electrică (de exemplu întreţinere, schimbarea accesoriilor etc.) cât şi în timpul transportului şi al depozitării, scoateţi acumulatorul din aceasta. Există pericol de rănire în caz de acţionare involuntară a întrerupătorului pornit/oprit cu butonul de blocare. Asamblarea sculei electrice (vezi figurile C+E) Racordaţi coplanar capul foarfecelui de tăiat gard viu şi mânerul telescopic şi asiguraţi-le prin răsucirea conectorului

3. Asiguraţi-vă că ambele piese sunt montate şi blocate

corespunzător. Fixaţi cureaua de transport 8 la buclele de transport 7/9 ale mânerelor.Ţineţi seama de faptul că, cureaua de transport are două cârige de dimensiuni diferite. Asiguraţi-vă că, cârligul mai mare 16 este fixat la la bucla de transport a mânerului posterior 9 iar cârligul mai mic 15 la bucla de transport a mânerului frontal 7 . Scoateţi teaca de protecţie cuţite. Reglaj telescopic înălţime (vezi figura F) Deblocaţi prin rotire reglajul telescopic al înălţimii 5, reglaţi tija telescopică 4 la lungimea dorită şi blocaţi din nou prin strângere reglajul telescopic al înălţimii 5 . În funcţie de utilizare şi de înălţimea gardului viu, lungimea tijei telescopice 4 poate fi reglată între 2,1 m şi 2,60 m. Reglarea capului pivotant (vezi figura H) Apăsaţi simultan cele două butoane de reglare 2, aduceţi capul pivotant în poziţia dorită deplasând în sus şi în jos capul foarfecelui de tăiat gard viu, eliberaţi butoanele de reglare 2 şi asiguraţi-vă că, capul foarfecelui de tăiat gard viu este fixat în mod reglementar. Capul pivotant poate fi fixat în 10 poziţii diferite. Funcţionare Conectare/deconectare (vezi figura I) Pentru pornirea sculei electrice, apăsaţi mai întâi butonul de blocare 10 şi apoi întrerupătorul pornit/oprit 12. În timpul funcţionării sculei electrice ţineţi apăsat întrerupătorul pornit/oprit. Când scula electrică este pornită, puteţi elibera butonul de blocare. Pentru oprirea sculei electrice eliberaţi întrerupătorul pornit/oprit 12. Pentru a economisi energie, ţineţi scula electrică pornită numai atunci când o folosiţi. Acumulatorul Li-Ion este protejat împotriva descărcării profunde prin „Electronic Cell Protection (ECP)“. Când acumulatorul s-a descărcat, scula electrică este deconectată printr-un circuit de protecţie: scula electrică nu mai lucrează. Indicaţii de lucru (vezi figura J) Mecanism antiblocare Această sculă electrică este echipată cu un sistem antiblocare în avantajul dumneavoastră. Când cuţitul de tăiere nimereşte material tare, creşte sarcina căreia îi este supus motorul. Cauză Remediere Indicatorul de încărcare a acumulatorului luminează continuu Indicatorul roşu de încărcare a acumulatorului clipeşte Nu este posibilă încărcarea Acumulatorul nu este fixat (corect) Fixaţi corect acumulatorul în încărcător Contactele acumulatorului sunt murdare Curăţaţi contactele acu- mulatorului; de ex. intro- ducând şi extrăgând de mai multe ori acumulatorul, dacă este cazul înlocuiţi acumulatorul Acumulator defect Înlocuiţi acumulatorul Indicatoarele de încărcare a acumulatorului resp. nu se aprind Ştecherul încărcătorului nu este introdus (corect) în priza de curent Introduceţi (complet) ştecherul în priza de curent Priza de curent, cablul de alimentare sau încărcătorul sunt defecte Verificaţi tensiunea reţelei, dacă este cazul duceţi încărcătorul pentru verificare la un centru autorizat de service şi asistenţă tehnică post- vânzări pentru scule electrice Bosch OBJ_BUCH-3148-001.book Page 216 Thursday, September 28, 2017 10:53 AMRomână | 217 Bosch Power Tools F 016 L81 577 | (28.9.17) Microelectronica inteligentă sesizează suprasarcina şi comută de mai multe ori sensul de rotaţie al motorului, împiedicând astfel blocarea cuţitului de tăiere şi permiţând tăierea materialului. Această comutare perceptibilă durează până la 3 s. După secţionarea materialului, scula electrică continuă să lucreze în regim normal, sau cuţitul de tăiere rămâne în mod automat în stare deschisă, în cazul în care situaţia de suprasarcină persistă (de exemplu. atunci când, din greşeală, o bucată de gard metalic blochează scula electrică de grădină). Detectarea defecţiunilor Următorul tabel prezintă simptomele defecţiunilor, cauzele posibile precum şi soluţia corectă de remediere a acestora, dacă vreodată scula dumneavoastră electrică de grădină nu funcţionează impecabil. În cazul în care totuşi nu puteţi localiza şi înlătura problema, adresaţi-vă în acest scop atelierului dumneavoastră de service. Atenţie: înainte de a trece la detectarea defecţiunilor, opriţi scula electrică de grădină şi extrageţi acumulatorul din aceasta. Simptome Cauză posibilă Remediere Durata de tăiere la o încărcare a acumulatorului este prea scurtă Frecare prea mare din cauza gresării defectuoase Pulverizaţi cu lubrifiant (1 609 200 399) Cuţitul trebuie curăţat Curăţaţi cuţitul Tehnică de tăiere necorespunzătoare vezi „Instrucţiuni de lucru“ Acumulatorul nu este încărcat complet Încărcaţi acumulatorul, vezi şi indicaţiile privind încărcarea Sistemul de protecţie termică al acumulatorului s-a declanşat Lăsaţi acumulatorul să se răcească şi reporniţi Cuţitele se mişcă foarte lent sau mecanismul antiblocare nu funcţionează Acumulator descărcat Lăsaţi acumulatorul să se răcească şi reporniţi Acumulatorul a fost depozitat la temperaturi în afara domeniului de temperaturi admise Lăsaţi acumulatorul să se încălzeasacă la temperatura camerei (în limitele domeniului de temperaturi admise de 0 – 45 °C) Foarfecele de tăiat gard viu nu funcţionează Acumulator descărcat Încărcaţi acumulatorul, vezi şi indicaţiile privind încărcarea Dispozitivul de blocare a conectării nu este fixat corect vezi „Punerea în funcţiune“ Faorfecele de tăiat gard viu funcţionează cu întreruperi Direcţia de rotaţie a motorului se schimbă continuu şi motorul se opreşte după aprox. 3 s vezi „Indicaţiile de lucru“ (mecanism antiblocare) Cablajul intern al sculei electrice de grădină este defect Adresaţi-vă atelierului dumneavoastră de service Bosch Întrerupătorul pornit/oprit defect Adresaţi-vă atelierului dumneavoastră de service Bosch Motorul funcţionează, cuţitele stau pe loc Defecţiune internă Adresaţi-vă atelierului dumneavoastră de service Bosch Cuţitele se înfierbântă Frecare prea mare din cauza gresării defectuoase Pulverizaţi cu lubrifiant (1 609 200 399) Cuţitul este tocit Adresaţi-vă atelierului dumneavoastră de service Bosch Cuţitul are ştirbituri Adresaţi-vă atelierului dumneavoastră de service Bosch Cuţitul nu se mişcă Acumulator descărcat Încărcaţi acumulatorul, vezi şi indicaţiile privind încărcarea Scula electrică de grădină este defectă Adresaţi-vă atelierului dumneavoastră de service Bosch OBJ_BUCH-3148-001.book Page 217 Thursday, September 28, 2017 10:53 AM218 | Română F 016 L81 577 | (28.9.17) Bosch Power Tools Întreţinere, depozitare şi transport (vezi figurile K + L) Înaintea oricăror lucrări la scula electrică (de exemplu întreţinere, schimbarea accesoriilor etc.) cât şi în timpul transportului şi al depozitării, scoateţi acumulatorul din aceasta. Există pericol de rănire în caz de acţionare involuntară a întrerupătorului pornit/oprit cu butonul de blocare. Întreţinerea cuţitului Lubrifiaţi cuţitul de tăiere înainte şi după fiecare utilizare cu spray-ul de ungere recomandat. Depozitare şi transport Înainte de depozitare şi transport scoateţi acumulatorul din foarfecele telescopic de tăiat gard viu cu acumulator şi montaţi teaca de protecţie cuţit. Asistenţă clienţi şi consultanţă privind utilizarea www.bosch-garden.com În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare compus din 10 cifre, conform plăcuţei indicatoare a tipului sculei elec- trice. România Robert Bosch SRL

Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti Tel.: +40 21 405 7541 Fax: +40 21 233 1313 E-Mail: BoschServiceCenter@ro.bosch.com www.bosch-pt.ro Transport Acumulatorii Li-Ion integraţi respectă cerinţele legislaţiei privind transportul mărfurilor periculoase. Acumulatorii pot fi transportaţi rutier fără restricţii de către utilizator. În cazul transportului de către terţi (de exemplu: transport aerian sau prin firmă de expediţii) trebuie respectate cerinţe speciale privind ambalarea şi marcarea. În această situaţie, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase. Expediaţi acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiţi cu bandă de lipit contactele deschise şi ambalaţi astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectaţi eventualele norme naţionale suplimentare. Eliminare Sculele electrice, acumulatorii, accesoriile şi ambalajele trebuie direcţionate către o staţie de revalorificare ecologică. Nu aruncaţi sculele electrice şi acumulatorii/bateriile în gunoiul menajer! Numai pentru ţările UE: Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz, iar conform Directivei Europene 2006/66/CE, acumulatorii/bateriile defecte sau consumate trebuie colectate separat şi direcţionate către o staţie de reciclare ecologică. Acumulatori/baterii: Li-Ion: Vă rugăm să respectaţi indicaţiile de la paragraful „Transport“, pagina 220. Sub rezerva modificărilor. Vibraţii/zgomote puternice Scula electrică de grădină este defectă Adresaţi-vă atelierului dumneavoastră de service Bosch Indicatorul roşu de încărcare a acumulatorului clipeşte Procesul de încărcare nu este posibil Acumulatorul nu este montat (corect) Montaţi corect acumulatorul în încărcător Contactele acumulatorului sunt murdare Curăţaţi contactele acumulatorului; de ex. introducând şi extrăgând de mai multe ori acumulatorul, dacă este cazul înlocuiţi acumulatorul Acumulator defect Înlocuiţi acumulatorul Indicatoarele de încărcare a acumulatorului nu luminează Ştecherul încărcătorului nu este introdus (corect) în priza de curent Introduceţi (complet) ştecherul în priza de curent Priza de curent, cablul de alimentare sau încăr- cătorul sunt defecte Verificaţi tensiunea reţelei, dacă este cazul duceţi încărcătorul pentru verificare la un cen- tru autorizat de service şi asistenţă tehnică post-vânzări pentru scule electrice Bosch Simptome Cauză posibilă Remediere OBJ_BUCH-3148-001.book Page 218 Thursday, September 28, 2017 10:53 AMБългарски | 219 Bosch Power Tools F 016 L81 577 | (28.9.17)
