BRUKSANVISNING MotoSaw MS20 DREMEL

(triax vektorsum, usikkerhet K = 1,5 m/s

MERK: Den erklærte totalverdien for vibrasjon er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet. Den kan også brukes til innledende eksponeringsvurdering.

ADVARSEL Vibrasjonsemisjonen under faktisk bruk av elektroverktøyet kan avvike fra de oppgitte verdiene, avhengig av måten verktøyet brukes på. Vurder eksponeringen i de omgivelsene som verktøyet skal brukes i, og sørg deretter for nødvendige sikkerhetstiltak (alle aspekter av driftssyklusen skal tas med i vurderingen, også de periodene når verktøyet er slått av eller går på tomgang). Teknisk fil finnes hos: Dremel (PT-SEU/ENG1), Konijnenberg 60, 4825 BD, Breda, Nederland8

J. Hul til permanent montering K. Hurtigudløser L. Dekupørsav M. Quick Change-greb til tilbehør

ADVARSEL LES ALLE SIKKERHETSADVARSLER OG INSTRUKSER. Hvis du ikke følger advarslene og instruksene, kan det oppstå elektriske støt, brannskade og/eller alvorlig personskade. Oppbevar alle advarsler og instrukser for fremtidig referanse. Uttrykket ”elektroverktøy” i advarslene henviser til elektroverktøy med strømledning eller batteridrevet (trådløst) elektroverktøy.

SIKKERHET I ARBEIDSOMRÅDET

a. Hold arbeidsområdet rent og godt opplyst. Rotete arbeidsområder og arbeidsområder uten lys kan føre til ulykker. b. Ikke arbeid med maskinen i eksplosive atmosfærer, slik som i nærheten av brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c. Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over maskinen. ELEKTRISK SIKKERHET a. Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b. Unngå kroppskontakt med jordede overater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare for elektriske støt hvis kroppen din er jordet. c. Hold maskinen unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. d. Ikke misbruk ledningen. Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, dra det eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektriske støt. e. Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f. Hvis bruk av et elektroverktøy på et fuktig sted er uunngåelig, bruk en strømforsyning beskyttet med en strømkretsbryter for jordlekkasje. Bruk av en strømkretsbryter for jordlekkasje reduserer risikoen for elektriske støt.

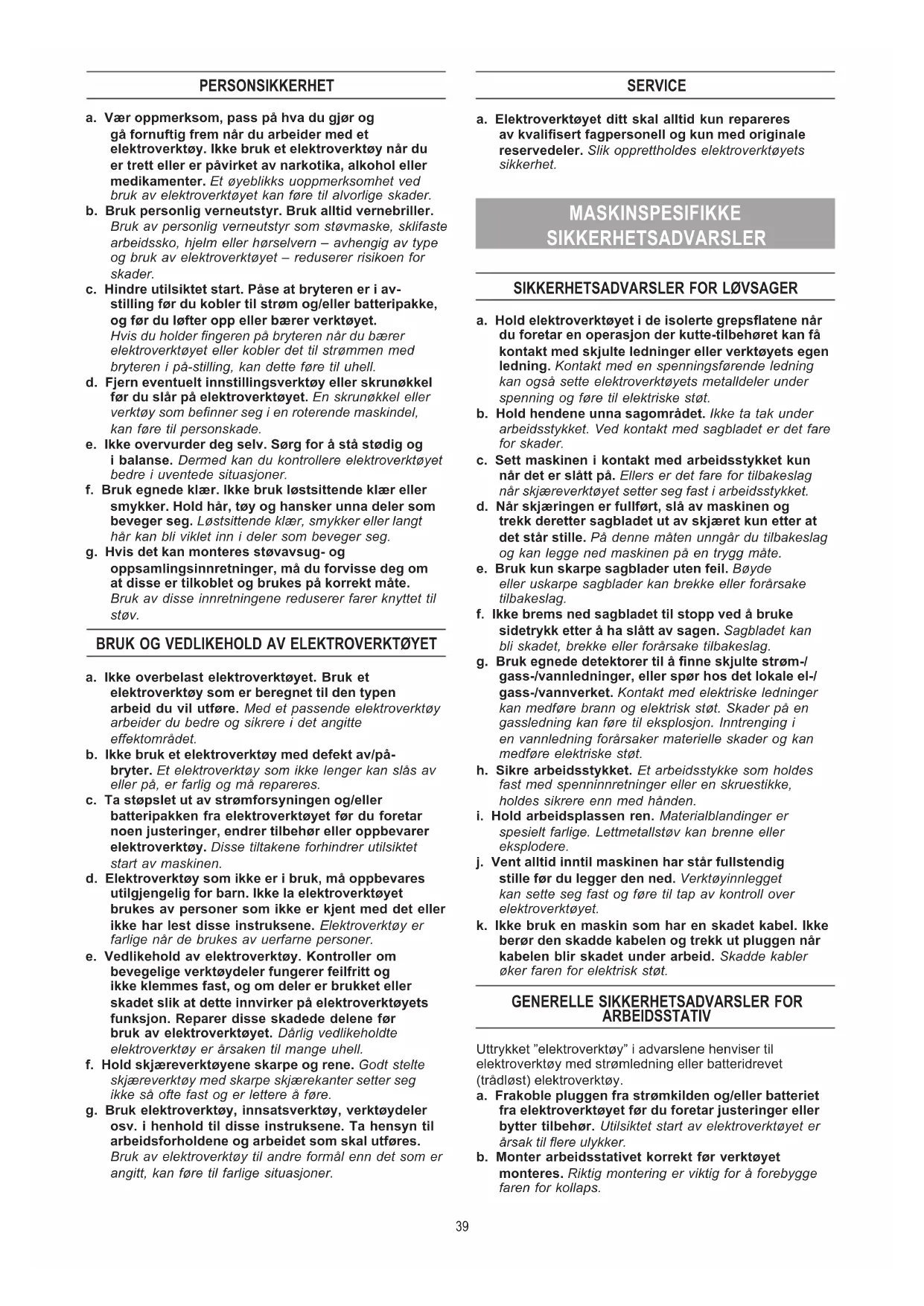

38PERSONSIKKERHET a. Vær oppmerksom, pass på hva du gjør og gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk et elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. b. Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. c. Hindre utilsiktet start. Påse at bryteren er i av- stilling før du kobler til strøm og/eller batteripakke, og før du løfter opp eller bærer verktøyet. Hvis du holder ngeren på bryteren når du bærer elektroverktøyet eller kobler det til strømmen med bryteren i på-stilling, kan dette føre til uhell. d. Fjern eventuelt innstillingsverktøy eller skrunøkkel før du slår på elektroverktøyet. En skrunøkkel eller verktøy som benner seg i en roterende maskindel, kan føre til personskade. e. Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f. Bruk egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende klær, smykker eller langt hår kan bli viklet inn i deler som beveger seg. g. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av disse innretningene reduserer farer knyttet til støv.

BRUK OG VEDLIKEHOLD AV ELEKTROVERKTØYET

a. Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet til den typen arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. b. Ikke bruk et elektroverktøy med defekt av/på- bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c. Ta støpslet ut av strømforsyningen og/eller batteripakken fra elektroverktøyet før du foretar noen justeringer, endrer tilbehør eller oppbevarer elektroverktøy. Disse tiltakene forhindrer utilsiktet start av maskinen. d. Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er kjent med det eller ikke har lest disse instruksene. Elektroverktøy er farlige når de brukes av uerfarne personer. e. Vedlikehold av elektroverktøy. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet slik at dette innvirker på elektroverktøyets funksjon. Reparer disse skadede delene før bruk av elektroverktøyet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f. Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjærekanter setter seg ikke så ofte fast og er lettere å føre. g. Bruk elektroverktøy, innsatsverktøy, verktøydeler osv. i henhold til disse instruksene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner. SERVICE a. Elektroverktøyet ditt skal alltid kun repareres av kvalisert fagpersonell og kun med originale reservedeler. Slik opprettholdes elektroverktøyets sikkerhet. MASKINSPESIFIKKE SIKKERHETSADVARSLER

SIKKERHETSADVARSLER FOR LØVSAGER

a. Hold elektroverktøyet i de isolerte grepsatene når du foretar en operasjon der kutte-tilbehøret kan få kontakt med skjulte ledninger eller verktøyets egen ledning. Kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt. b. Hold hendene unna sagområdet. Ikke ta tak under arbeidsstykket. Ved kontakt med sagbladet er det fare for skader. c. Sett maskinen i kontakt med arbeidsstykket kun når det er slått på. Ellers er det fare for tilbakeslag når skjæreverktøyet setter seg fast i arbeidsstykket. d. Når skjæringen er fullført, slå av maskinen og trekk deretter sagbladet ut av skjæret kun etter at det står stille. På denne måten unngår du tilbakeslag og kan legge ned maskinen på en trygg måte. e. Bruk kun skarpe sagblader uten feil. Bøyde eller uskarpe sagblader kan brekke eller forårsake tilbakeslag. f. Ikke brems ned sagbladet til stopp ved å bruke sidetrykk etter å ha slått av sagen. Sagbladet kan bli skadet, brekke eller forårsake tilbakeslag. g. Bruk egnede detektorer til å nne skjulte strøm-/ gass-/vannledninger, eller spør hos det lokale el-/ gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt. h. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skruestikke, holdes sikrere enn med hånden.

i. Hold arbeidsplassen ren. Materialblandinger er

spesielt farlige. Lettmetallstøv kan brenne eller eksplodere. j. Vent alltid inntil maskinen har står fullstendig stille før du legger den ned. Verktøyinnlegget kan sette seg fast og føre til tap av kontroll over elektroverktøyet. k. Ikke bruk en maskin som har en skadet kabel. Ikke berør den skadde kabelen og trekk ut pluggen når kabelen blir skadet under arbeid. Skadde kabler øker faren for elektrisk støt.

GENERELLE SIKKERHETSADVARSLER FOR

ARBEIDSSTATIV Uttrykket ”elektroverktøy” i advarslene henviser til elektroverktøy med strømledning eller batteridrevet (trådløst) elektroverktøy. a. Frakoble pluggen fra strømkilden og/eller batteriet fra elektroverktøyet før du foretar justeringer eller bytter tilbehør. Utilsiktet start av elektroverktøyet er årsak til ere ulykker. b. Monter arbeidsstativet korrekt før verktøyet monteres. Riktig montering er viktig for å forebygge faren for kollaps. 39c. Fest elektroverktøyet sikkert til arbeidsstativet før bruk. Et elektroverktøy som forskyver seg på arbeidsstativet kan føre til tap av kontroll. d. Plasser arbeidsstativet på en stødig, at og jevn overate. Hvis arbeidsstativet står ustøtt, kan ikke elektroverktøyet eller arbeidsstykket kontrolleres godt nok.

ELEKTROVERKTØYET SOM SKAL FESTES TIL DET. Hvis du ikke følger advarslene og instruksene, kan det oppstå elektriske støt, brannskade og/eller alvorlig personskade. Oppbevar alle advarsler og instrukser for fremtidig referanse.

Ikke kast elektroverktøy sammen med husholdningsavfall! I henhold til det europeiske direktivet 2012/19/EF vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover, må et gammelt elektroverktøy som ikke lenger kan brukes, samles inn og avhendes på en miljøvennlig måte. SPESIFIKASJONER GENERELLE SPESIFIKASJONER Dremel Moto-Saw 2-in-1 Compact Scroll Saw MS20 Spenningsangivelse 220–240 V ~ 50/60 Hz Wattangivelse 70 W Hastighet uten belastning

Maks. skjæredybde 18 mm Hullkildybde 250 mm Slaglengde 8 mm Vekt 1,1 kg SKJØTELEDNINGER Bruk skjøteledninger som er helt rullet ut med en kapasitet på 5 A. MONTERING

BATTERIPAKKEN. GENERELT Moto-Saw-verktøyet er en kompakt og meget brukervennlig 2-i-1 løvsag. Den kan brukes enten fastmontert i sokkelen eller som håndverktøy. Verktøyet er beregnet på å utføre rette og krumme skår i forskjellige materialer, blant annet myke tresorter, laminert plater, laminat, PVC eller myke metallplater, ved bruk av det aktuelle innsatsverktøyet som anbefales av Dremel. BILDE 1 A. Utløserknapp for holdefot B. Holdefot C. Låsespak for anleggsate D. Styreskinne E. Base F. Støvsugerkopling G. På/av-bryter H. Hastighetsbryter

INNSATSVERKTØY. Disse tiltakene forhindrer utilsiktet start av verktøyet. BILDE 2-6 Se bilde 2 til 6 for instrukser for montering og fjerning av innsatsverktøy. STØVAVSUG Verktøyet er utstyrt med en støvport for støvavsug. Fest en støvsugerslange i støvporten for å bruke denne funksjonen. BILDE 1 FØRINGSSTAG Føringsstaget kan brukes i begge styreskinnene. Dette innsatsverktøyet kan brukes som en skyvespak eller som føringsstag/-kant. Når den brukes som skyvespak er det ikke behov for å låse den i skinnene med låsespaken for anleggsaten. Føringsstaget kan brukes i forskjellige vinkler. Løsne vingemutteren på føringsstaget og drei hode til ønske stilling for å justere vinkelen. Føringsstaget kan låses på plass ved å dreie låsespaken for anleggsaten. Innkoplingen vil forhindre at føringsstaget glir på skinnen. BILDE 10-12 BRUK

Takk for at du kjøpte Dremel Moto-Saw. Moto-Saw- verktøyet er en kompakt og meget brukervennlig 2-i-1 løvsag. Den kan brukes enten fastmontert i basen eller 40som håndverktøy. Verktøyet er beregnet på å utføre rette og krumme skår i forskjellige materialer, blant annet myke tresorter, laminert plater, laminat, PVC eller myke metallplater, ved bruk av det aktuelle innsatsverktøyet som anbefales av Dremel. Når Moto-Saw brukes fastmontert gis du frihet til å skjære forskjellige materialer mens du holder arbeidsstykket med begge hender. På denne måten kan du gjennomføre forskjellige hobby- eller trearbeidsprosjekter på en presis og lett måte. Det anbefales å bruke Moto-Saw som et håndverktøy når arbeidsstykket er for stort eller sitter fast, og derfor ikke kan settes på basen. Typisk håndholdt bruk omfatter dekkplatearbeid eller utskjæring av mindre materialstykker. Som håndverktøy fungerer Moto-Saw som en motorisert løvsag/dekupørsag.

1. Sørg for at basen er forsvarlig festet til en at

arbeidsate ved hjelp av de medfølgende klemmene. Basen kan permanent festes til en arbeidsbenk med vanlige skruer gjennom de 2 hullene som sitter på toppen av basen. BILDE 1

2. IKKE sitt eller len deg på basen. Basen er beregnet på

å støtte materialene som skjæres.

3. Når basen er festet kan du dokke Moto-Saw-sagen i

den: før først kabelen gjennom hullet i basen og klikk deretter enheten på plass i basen. Moto-Saw-enheten er forsvarlig dokket når den håndholdte enheten og den stasjonære basen er i plan. BILDE 2-4

4. Bare Dremel Moto-Saw må brukes i basen. Andre

elektroverktøy er ikke beregnet på bruke sammen med basen.

6. Når sagbladet er satt inn i henhold til

bruksanvisningen, er verktøyet klar til bruk. BILDE 5-9

7. Start verktøyet og la det nå riktig hastighet før du fører

det mot arbeidsstykket. IKKE vri bryteren på (”ON”) og av (”OFF”) når verktøyet er under belastning.

8. Trykk ned holdefoten på arbeidsstykket for å forhindre

det fra å hoppe. Hold arbeidsstykket med to hender nær sagbladet for å minimere vibrasjon.

bladene er for narbeid. Det er derfor viktig at bladet får tid til å skjære materialene. For mye trykk på arbeidsstykket vil føre til at bladet brekker før tiden.

10. Før du starter arbeidet på prosjektet, bør du

prøveskjære i noen materialrester.

bruker det som håndverktøy. BILDE 14

4. Prøv å stille opp aten på enheten med bunnen av

arbeidsstykket for å redusere vibrasjon. BILDE 15

Du nner nyttige tips og svar på spørsmål som ofte stilles på www.dremel.com. VEDLIKEHOLD Forebyggende vedlikehold utført av ukyndige personer kan føre til at innvendige deler og ledninger blir satt feil inn, noe som kan forårsake alvorlig fare. Vi anbefaler at alt verktøyvedlikehold utføres av et Dremel-serviceverksted. Du unngår skade fra uventet oppstart eller elektrisk støt ved å fjerne støpselet fra vegguttaket før du foretar vedlikehold eller rengjøring. RENGJØRING

LADER FRA STRØMFORSYNINGEN FØR RENGJØRING. Det er mest effektivt å bruke trykkluft til å rengjøre verktøyet. Bruk alltid vernebriller når du rengjør verktøy med trykkluft. Ventilasjonsåpninger og brytere må holdes rene og frie for fremmedlegemer. Ikke forsøk å foreta rengjøring ved å stikke spisse gjenstander inn gjennom åpningene.

LØSEMIDLER SKADER PLASTDELER. Noen av disse er bensin, karbontetraklorid, klorholdige rensemidler, ammoniakk og rengjøringsmidler som inneholder ammoniakk.

VEDLIKEHOLDES AV BRUKER. Forebyggende vedlikehold utført av ukyndige personer kan føre til at innvendige deler og ledninger blir feilkoblet, noe som kan forårsake alvorlig fare. Vi anbefaler at all verktøyvedlikehold utføres av et Dremel-serviceverksted. SERVICEPERSONELL: Koble fra verktøyet og/eller laderen fra strømforsyningen før vedlikehold. Garantien for dette DREMEL-produktet gis i henhold til lovfestede/landsspesikke lover og forskrifter. Skader grunnet normal slitasje, overbelastning eller feil bruk dekkes ikke av garantien. Dersom du ønsker å klage på produktet, tar du med verktøyet i montert stand sammen med kjøpsbevis til forhandleren. KONTAKTE DREMEL Hvis du ønsker ere opplysninger om Dremels produktutvalg, brukerstøtte og hotline, kan du se på www.dremel.com. Dremel, Konijnenberg 60, 4825 BD Breda, Nederland
