MODE D'EMPLOI MotoSaw MS20 DREMEL

DÉCLARATION DE CONFORMITÉ UE Nous déclarons, sous notre propre responsabilité, que ce produit est conforme aux normes ou aux documents normalisés suivants : EN60745, EN55014, EN61000, conformément aux dispositions des directives 2006/42/CE, 2004/108/ CE (jusqu’au 19 avril 2016), 2014/30/UE (à partir du 20 avril 2016), 2011/65/UE. BRUIT/VIBRATIONS Mesuré conformément à la norme EN60745, le niveau de pression sonore de cet outil est de 77,3 dB(A), tandis que son niveau de puissance sonore est de 88,3 dB(A) (écart-type : 3 dB). Les vibrations s’élèvent à <2,5 m/s

REMARQUE : La valeur totale de vibration déclarée a été mesurée selon une méthode de test standard, permettant de comparer les outils entre eux. Elle peut également être utilisée dans une évaluation préliminaire d’exposition.

ATTENTION L’émission de vibrations lors de l’utilisation de l’outil électroportatif peut différer de la valeur totale déclarée selon la manière dont vous l’utilisez. Estimez l’exposition à ces dernières dans les conditions réelles d’utilisation, qui vous permettra d’identifier les mesures de sécurité à prendre en matière de protection personnelle (en tenant compte de l’ensemble des parties du cycle d’exploitation, telles que le moment où l’outil est éteint et celui où il est en veille, en plus de celui où il est activé). Fiche technique disponible auprès de : Dremel (PT-SEU/ENG1), Konijnenberg 60, 4825 BD, Breda, Pays-Bas.

L’ENSEMBLE DES CONSIGNES. Le non-respect de ces avertissements et de ces consignes peut entraîner un choc électrique, un incendie et/ou des blessures corporelles graves. Conservez ces avertissements et ces consignes à des ns de référence future.

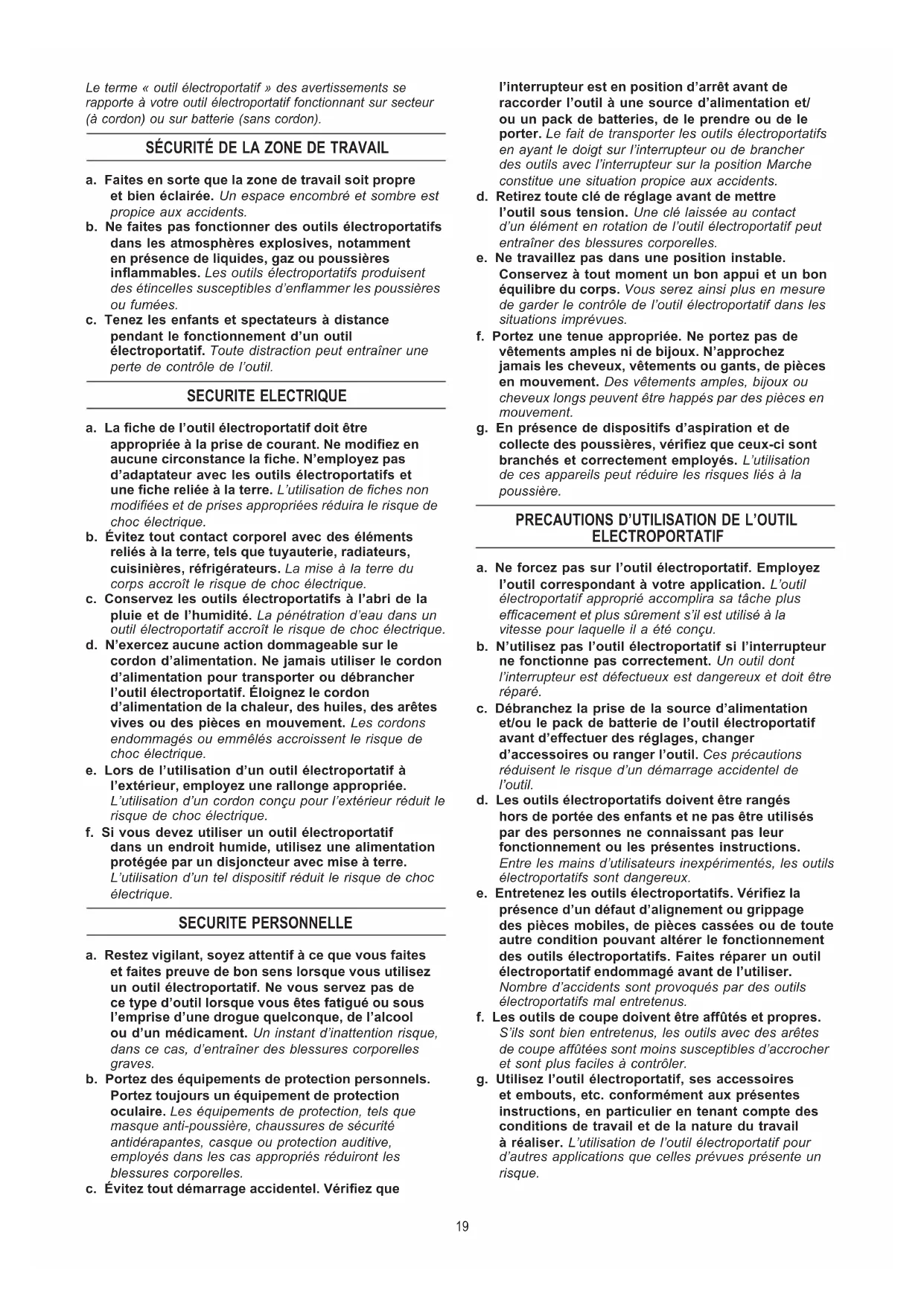

18Le terme « outil électroportatif » des avertissements se rapporte à votre outil électroportatif fonctionnant sur secteur (à cordon) ou sur batterie (sans cordon). SÉCURITÉ DE LA ZONE DE TRAVAIL a. Faites en sorte que la zone de travail soit propre et bien éclairée. Un espace encombré et sombre est propice aux accidents. b. Ne faites pas fonctionner des outils électroportatifs dans les atmosphères explosives, notamment en présence de liquides, gaz ou poussières inammables. Les outils électroportatifs produisent des étincelles susceptibles d’enammer les poussières ou fumées. c. Tenez les enfants et spectateurs à distance pendant le fonctionnement d’un outil électroportatif. Toute distraction peut entraîner une perte de contrôle de l’outil. SECURITE ELECTRIQUE a. La che de l’outil électroportatif doit être appropriée à la prise de courant. Ne modiez en aucune circonstance la che. N’employez pas d’adaptateur avec les outils électroportatifs et une che reliée à la terre. L’utilisation de ches non modiées et de prises appropriées réduira le risque de choc électrique. b. Évitez tout contact corporel avec des éléments reliés à la terre, tels que tuyauterie, radiateurs, cuisinières, réfrigérateurs. La mise à la terre du corps accroît le risque de choc électrique. c. Conservez les outils électroportatifs à l’abri de la pluie et de l’humidité. La pénétration d’eau dans un outil électroportatif accroît le risque de choc électrique. d. N’exercez aucune action dommageable sur le cordon d’alimentation. Ne jamais utiliser le cordon d’alimentation pour transporter ou débrancher l’outil électroportatif. Éloignez le cordon d’alimentation de la chaleur, des huiles, des arêtes vives ou des pièces en mouvement. Les cordons endommagés ou emmêlés accroissent le risque de choc électrique. e. Lors de l’utilisation d’un outil électroportatif à l’extérieur, employez une rallonge appropriée. L’utilisation d’un cordon conçu pour l’extérieur réduit le risque de choc électrique. f. Si vous devez utiliser un outil électroportatif dans un endroit humide, utilisez une alimentation protégée par un disjoncteur avec mise à terre. L’utilisation d’un tel dispositif réduit le risque de choc électrique. SECURITE PERSONNELLE a. Restez vigilant, soyez attentif à ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électroportatif. Ne vous servez pas de ce type d’outil lorsque vous êtes fatigué ou sous l’emprise d’une drogue quelconque, de l’alcool ou d’un médicament. Un instant d’inattention risque, dans ce cas, d’entraîner des blessures corporelles graves. b. Portez des équipements de protection personnels. Portez toujours un équipement de protection oculaire. Les équipements de protection, tels que masque anti-poussière, chaussures de sécurité antidérapantes, casque ou protection auditive, employés dans les cas appropriés réduiront les blessures corporelles. c. Évitez tout démarrage accidentel. Vériez que l’interrupteur est en position d’arrêt avant de raccorder l’outil à une source d’alimentation et/ ou un pack de batteries, de le prendre ou de le porter. Le fait de transporter les outils électroportatifs en ayant le doigt sur l’interrupteur ou de brancher des outils avec l’interrupteur sur la position Marche constitue une situation propice aux accidents. d. Retirez toute clé de réglage avant de mettre l’outil sous tension. Une clé laissée au contact d’un élément en rotation de l’outil électroportatif peut entraîner des blessures corporelles. e. Ne travaillez pas dans une position instable. Conservez à tout moment un bon appui et un bon équilibre du corps. Vous serez ainsi plus en mesure de garder le contrôle de l’outil électroportatif dans les situations imprévues. f. Portez une tenue appropriée. Ne portez pas de vêtements amples ni de bijoux. N’approchez jamais les cheveux, vêtements ou gants, de pièces en mouvement. Des vêtements amples, bijoux ou cheveux longs peuvent être happés par des pièces en mouvement. g. En présence de dispositifs d’aspiration et de collecte des poussières, vériez que ceux-ci sont branchés et correctement employés. L’utilisation de ces appareils peut réduire les risques liés à la poussière.

PRECAUTIONS D’UTILISATION DE L’OUTIL

ELECTROPORTATIF a. Ne forcez pas sur l’outil électroportatif. Employez l’outil correspondant à votre application. L’outil électroportatif approprié accomplira sa tâche plus efcacement et plus sûrement s’il est utilisé à la vitesse pour laquelle il a été conçu. b. N’utilisez pas l’outil électroportatif si l’interrupteur ne fonctionne pas correctement. Un outil dont l’interrupteur est défectueux est dangereux et doit être réparé. c. Débranchez la prise de la source d’alimentation et/ou le pack de batterie de l’outil électroportatif avant d’effectuer des réglages, changer d’accessoires ou ranger l’outil. Ces précautions réduisent le risque d’un démarrage accidentel de l’outil. d. Les outils électroportatifs doivent être rangés hors de portée des enfants et ne pas être utilisés par des personnes ne connaissant pas leur fonctionnement ou les présentes instructions. Entre les mains d’utilisateurs inexpérimentés, les outils électroportatifs sont dangereux. e. Entretenez les outils électroportatifs. Vériez la présence d’un défaut d’alignement ou grippage des pièces mobiles, de pièces cassées ou de toute autre condition pouvant altérer le fonctionnement des outils électroportatifs. Faites réparer un outil électroportatif endommagé avant de l’utiliser. Nombre d’accidents sont provoqués par des outils électroportatifs mal entretenus. f. Les outils de coupe doivent être affûtés et propres. S’ils sont bien entretenus, les outils avec des arêtes de coupe affûtées sont moins susceptibles d’accrocher et sont plus faciles à contrôler. g. Utilisez l’outil électroportatif, ses accessoires et embouts, etc. conformément aux présentes instructions, en particulier en tenant compte des conditions de travail et de la nature du travail à réaliser. L’utilisation de l’outil électroportatif pour d’autres applications que celles prévues présente un risque. 19REPARATION a. Conez la réparation de votre outil électroportatif à un réparateur qualié qui utilise exclusivement des pièces de rechange identiques. Vous garantirez ainsi la abilité de l’outil électroportatif.

SCIES SAUTEUSES a. Tenez l’outil électroportatif par ses surfaces de préhension isolantes lorsque vous effectuez une opération lors de laquelle l’accessoire de découpe est susceptible d’entrer en contact avec des ls électriques dissimulés ou son propre câble. Le contact avec un l sous tension peut également mettre sous tension les parties métalliques de l’outil électrique et provoquer un choc électrique sur l’opérateur. b. Gardez les mains à distance de la zone de sciage. Ne passez pas les mains sous la pièce à travailler. Lors d’un contact avec la lame de scie, il y a risque de blessures. c. Appliquez la machine sur la pièce à travailler uniquement lorsqu’elle est allumée. Dans le cas contraire, il existe un danger de contrecoup si jamais l’outil de coupe se coince dans la pièce à travailler. d. Une fois la découpe effectuée, arrêtez la machine et extrayez la lame de scie de la découpe une fois qu’elle s’est immobilisée. Vous évitez ainsi tout contrecoup et pouvez reposer la machine en toute sécurité. e. Utilisez uniquement des lames de scie aiguisées en parfait état. Des lames de scie voilées ou émoussées peuvent se briser ou entraîner un contrecoup. f. N’arrêtez pas le mouvement de la lame de scie en appliquant une pression latérale après avoir éteint l’appareil. Cette action peut entraîner un endommagement, une cassure ou un contrecoup de la lame. g. Utilisez des détecteurs appropriés an de déceler des conduites cachées ou consulter les entreprises d’approvisionnement locales. Un contact avec des lignes électriques peut provoquer un incendie ou un choc électrique. L’endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels et peut provoquer un choc électrique. h. Bloquez la pièce à travailler. Une pièce à travailler maintenue par des dispositifs de serrage ou dans un étau est xée de manière plus sûre que tenue dans les mains.

i. Tenez propre la place de travail. Les mélanges

de matériaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inammables. j. Attendez toujours l’arrêt complet de la machine avant de la reposer. L’insert de l’outil peut se bloquer et entraîner une perte de contrôle de l’outil électroportatif. k. N’utilisez jamais la machine si son câble est endommagé. Ne touchez pas le câble endommagé et débranchez la prise électrique si le câble est endommagé en cours de tâche. Des câbles endommagés accroissent le risque d’électrocution. AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

CONCERNANT LE SUPPORT DE TRAVAIL

Le terme « outil électroportatif » des avertissements se rapporte à votre outil électroportatif fonctionnant sur secteur (à cordon) ou sur batterie (sans cordon). a. Débranchez la prise de la source d’alimentation ou le pack-batterie de l’outil électrique avant d’effectuer tout réglage ou de changer d’accessoire. Une mise en marche inopinée de l’outil électrique peut occasionner des accidents. b. Assemblez correctement le support de travail avant de monter l’outil. Un assemblage correct est essentiel an d’éviter tout risque d’effondrement. c. Fixez fermement l’outil électrique sur le support de travail avant toute utilisation. Un mouvement inopiné de l’outil sur le support de travail peut vous faire perdre le contrôle. d. Placez le support de travail sur une surface solide, plane et de niveau. Si vous travaillez sur un support susceptible de bouger ou de basculer, l’outil électrique et la pièce à ouvrer deviennent instables et ne peuvent être contrôlés en toute sécurité.

VEUILLEZ LIRE L’ENSEMBLE DES

TRAVAIL ET L’OUTIL ÉLECTROPORTATIF QUI Y SERA FIXÉ. Le non-respect de ces avertissements et de ces consignes peut entraîner un choc électrique, un incendie et/ ou des blessures corporelles graves. Conservez ces avertissements et ces consignes à des ns de référence future.

OU EXPLOSIVES PEUVENT ÊTRE GÉNÉRÉES LORS DU TRAVAIL (certaines poussières sont considérées comme étant cancérigènes) ; portez un masque anti-poussières et utilisez un dispositif d’aspiration de poussières/de copeaux s’il est possible de raccorder un tel dispositif. ENVIRONNEMENT

Les outils électroportatifs, ainsi que leurs accessoires et emballages doivent être triés en vue de leur recyclage approprié.

SEULEMENT POUR LES PAYS EUROPÉENS

Ne jetez pas votre appareil électroportatif avec les ordures ménagères ! Conformément à la directive européenne 2012/19/CE relative à la mise au rebut des équipements électriques et électroniques, et à sa transposition dans le droit national, les outils électroportatifs inutilisables doivent faire l’objet d’une collecte distincte et être mis au rebut d’une manière respectueuse pour l’environnement. 20SPECIFICATIONS SPECIFICATIONS GENERALES Scie à découper compacte 2 en 1 Moto-Saw Dremel MS20 Tension nominale 220-240 V~50/60 Hz Puissance nominale 70 W Régime à vide n

Profondeur de coupe maximale 18 mm Profondeur du col de cygne 250 mm Course 8 mm Poids 1,1 Kg RALLONGES Utilisez des rallonges entièrement déroulées et ables d’une intensité de 5 A. MONTAGE

D’ACCESSOIRES, DE CHANGER DE VIROLE OU DE REPARER L’OUTIL ET ENLEVEZ LE BLOC DE BATTERIE. GENERALITES L’outil Moto-Saw est une scie à découper 2 en 1 compacte simple à utiliser. Il peut être utilisé en mode stationnaire, l’outil est xé dans la base, ou en mode portatif. Cet outil est conçu pour effectuer des découpes droites et courbes précises dans différents matériaux incluant du bois souple ou dur, des planches composites, du bois laminé, du PVC ou du métal en feuilles souples à l’aide des accessoires adaptés recommandés par Dremel. ILLUSTRATION 1 A. Bouton de déverrouillage du patin B. Patin C. Manette de verrouillage du guide D. Rail de guidage E. Base F. Raccordement d’aspirateur G. Interrupteur Marche/Arrêt H. Variateur de vitesse

J. Orice de xation permanent K. Bouton de déverrouillage rapide L. Moto-Saw M. Manette de changement rapide d’accessoire

D’ACCESSOIRES. Ces précautions réduisent le risque d’un démarrage accidentel de l’outil. ILLUSTRATIONS 2 À 6 Veuillez vous reporter aux illustrations 2 à 6 pour obtenir des instructions d’installation et de démontage des accessoires.

EXTRACTION DES POUSSIÈRES

Votre outil est équipé d’une prise d’aspiration pour l’extraction des poussières. Pour utiliser cette fonctionnalité, insérez un tuyau d’aspirateur dans cette prise. ILLUSTRATION 1 GUIDE À BORD Le guide à bord peut être inséré dans l’un des rails de guidage. Cet accessoire peut être utilisé comme poussoir ou guide de bord. Lorsqu’il est utilisé en tant que poussoir, il n’est pas nécessaire de le verrouiller dans les rails à l’aide de la manette de verrouillage de guide. Le guide peut être utilisé à différents angles. Pour régler cet angle, desserrez la vis à oreille du guide et faites pivoter la tête dans la position souhaitée. Le guide à bord peut être verrouillé en tournant la manette de déverrouillage de guide. Cette action empêchera le guide de glisser dans le rail. ILLUSTRATIONS 10 À 12 UTILISATION

Nous vous remercions pour l’achat du Dremel Moto-Saw. L’outil Moto-Saw est une scie à découper 2 en 1 compacte simple à utiliser. Il peut être utilisé en mode stationnaire, l’outil est xé dans la base, ou en mode portatif. Cet outil est conçu pour effectuer des découpes droites et courbes précises dans différents matériaux incluant du bois souple ou dur, des planches composites, du bois laminé, du PVC ou du métal en feuilles souples à l’aide des accessoires adaptés recommandés par Dremel. L’utilisation de l’outil Moto-Saw en mode stationnaire vous offre la possibilité de découper différents matériaux en maintenant votre pièce de travail des deux mains. Ce mode vous permet de réaliser différents projets créatifs ou d’ébénisterie de manière simple et précise. L’utilisation de l’outil Moto-Saw en mode portatif est conseillée lorsque la pièce de travail est trop volumineuse ou xe, ce qui empêche de la placer sur la base. Les opérations en mode portatif incluent habituellement des travaux de chantournage ou la découpe de petites pièces. En mode portatif, l’outil Moto-Saw fait ofce de scie à chantourner/découper. MODE STATIONNAIRE

1. Vériez que la base est fermement xée à une surface

de travail plane à l’aide des dispositifs de serrage fournis. Cette base peut être xée de manière permanente à un établi à l’aide de vis standard via les 2 orices situés à son sommet. ILLUSTRATION 1

2. Veuillez NE PAS vous asseoir ou vous appuyer sur la

base. La base est destinée à soutenir les matériaux découpés.

3. Une fois la base xée, placez-y l’outil Moto-Saw :

passez d’abord le câble dans l’orice de la base, puis emboîtez simplement l’unité dans la base. L’outil Moto- Saw est correctement xé lorsque l’unité portative et la base stationnaire sont parfaitement emboîtées. ILLUSTRATIONS 2-4

4. Utilisez exclusivement l’outil Dremel Moto-Saw dans

sa base. Les autres outils électroportatifs ne sont pas conçus pour être utilisés avec cette base.

5. Pour assurer la propreté de l’environnement de travail

21et obtenir une meilleure visibilité, xez un aspirateur à la prise d’aspiration des poussières.

6. Une fois la lame de la scie insérée selon les

instructions du guide d’utilisation, l’outil est prêt à être utilisé. ILLUSTRATIONS 5-9

7. Démarrez l’outil et laissez-le atteindre sa vitesse

maximale avant d’entrer en contact avec la pièce à travailler. NE BASCULEZ PAS l’interrupteur entre les positions « MARCHE » et « ARRET » lorsque l’outil est sous charge.

8. Pressez le patin sur votre pièce à travailler pour

l’empêcher de tressauter. An de limiter les vibrations, maintenez votre pièce à travailler avec les deux mains à proximité de la lame de la scie.

9. Ne poussez pas trop fortement votre pièce à travailler

contre la lame de la scie. Ces lames doivent être utilisées délicatement. Par conséquent, il faut laisser à la lame le temps de découper les matériaux. Une pression excessive sur la pièce à travailler entraînera une cassure prématurée de la lame.

10. Avant d’entamer votre projet, effectuez quelques tests

de découpes sur une chute. MODE PORTATIF

1. Maintenez enfoncé le bouton de déverrouillage

rapide lors du démontage de l’outil Moto de sa base. ILLUSTRATION 13

2. Une fois démonté, l’outil Moto-Saw peut être tenu à la

main. ILLUSTRATION 14

3. Lors des découpes en mode portatif, veuillez tenir

fermement l’outil. ILLUSTRATION 14

4. Essayer d’aligner la surface de l’unité contre le bas

de votre pièce à travailler pour réduire les vibrations. ILLUSTRATION 15

CONSEILS ET ASTUCES UTILES

Pour obtenir des conseils utiles et consulter la foire aux questions (FAQ), rendez-vous sur www.dremel.com. ENTRETIEN Toute opération d’entretien préventif effectuée par du personnel non autorisé peut entraîner le positionnement incorrect de composants internes et présenter des risques graves. Nous recommandons de coner les opérations d’entretien de l’outil à un Centre Technique Dremel. Pour éviter les blessures résultant d’un démarrage accidentel ou d’un choc électrique, débranchez systématiquement l’outil de la source d’alimentation avant les opérations de réparation ou de nettoyage. NETTOYAGE

ET/OU LE CHARGEUR DE L’ALIMENTATION SECTEUR AVANT LE NETTOYAGE. Pour nettoyer efcacement l’outil, utilisez de l’air comprimé. Dans ce cas, portez systématiquement des lunettes de protection. Les orices de ventilation et les curseurs des interrupteurs doivent être tenus propres et exempts de corps étrangers. Ne tentez pas de nettoyer l’outil en insérant des objets pointus à travers les orices de ventilation.

PIÈCES EN PLASTIQUE. Il s’agit notamment des produits suivants : le tétrachlorure de carbone, les solvants chlorés, l’ammoniaque et les détergents domestiques qui contiennent de l’ammoniaque.

L’UTILISATEUR. Toute opération d’entretien préventif effectuée par du personnel non autorisé peut entraîner le raccordement incorrect de composants internes et présenter des risques graves. Nous recommandons de coner les opérations d’entretien de l’outil à un Centre Technique Dremel. À L’ATTENTION DU PERSONNEL DE DÉPANNAGE : Débranchez l’outil et/ou le chargeur de la sous-alimentation avant toute opération de dépannage. Ce produit DREMEL fait l’objet d’une garantie conforme aux réglementations légales en vigueur dans votre pays ; les dommages résultant de l’usure normale, d’une surcharge ou d’une utilisation inappropriée sont exclus de la garantie. En cas de réclamation, envoyez l’outil ou le chargeur non démonté avec le justicatif d’achat à votre revendeur. CONTACTER DREMEL Pour plus d’informations sur la gamme de produits, le support technique et l’assistance téléphonique de la société Dremel, visitez le site www.dremel.com. Dremel, Konijnenberg 60, 4825 BD Breda, Pays-Bas
