7700 - Outil rotatif DREMEL - Notice d'utilisation et mode d'emploi gratuit

Type d'outil	Outil rotatif multifonction sans fil
Marque	DREMEL
Modèle	7700
Alimentation	Batterie Ni-Cd rechargeable 7,2 V
Capacité de la batterie	0,7 Ah
Temps de charge	Environ 3 heures
Vitesse à vide	10 000 / 20 000 min⁻¹ (2 vitesses)
Diamètre de pince (mandrin)	0,8 mm / 1,6 mm / 2,4 mm / 3,2 mm
Fonctions principales	Meulage, ponçage, polissage, brossage métallique, découpe, gravure, perçage
Niveau de pression sonore	59 dB(A)
Niveau de puissance sonore	70 dB(A)
Poids (approximatif)	0,3 kg
Dimensions (L x l x h, approximatif)	20 x 5 x 5 cm
Zone de travail	Propre, bien éclairée, à l'abri de l'humidité
Entretien et nettoyage	Nettoyer les ouïes de ventilation à l'air comprimé, pas de lubrification nécessaire
Sécurité	Protection oculaire obligatoire, masque anti-poussière recommandé, arrêt avant changement d'accessoire
Pièces détachées et réparabilité	Pinces, batterie, chargeur ; réparation par centre technique Dremel
Garantie	Conforme aux réglementations locales, exclut usure normale, surcharge, utilisation inappropriée
Informations générales	Outil sans fil, chargeur vendu avec, utilisation pour bricolage et loisirs créatifs

FOIRE AUX QUESTIONS - 7700 DREMEL

Comment charger la batterie de mon Dremel 7700 ?

Mettez l'interrupteur sur OFF, retirez la batterie, alignez les flèches et insérez-la dans le chargeur. Branchez le chargeur sur secteur. Le voyant vert indique la charge. Après 3 heures, le voyant s'éteint. Remettez la batterie dans l'outil.

Comment changer la pince porte-embout ?

Appuyez sur le bouton de verrouillage de l'arbre, maintenez-le enfoncé. Desserrez l'écrou de blocage avec la clé fournie. Retirez la pince, insérez la nouvelle pince (diamètre adapté à l'accessoire) et resserrez l'écrou.

Quelles sont les vitesses disponibles et comment les régler ?

L'outil dispose de deux vitesses : 10 000 et 20 000 min⁻¹. Utilisez le variateur de vitesse situé sur le dessus de l'outil pour choisir la vitesse adaptée à votre travail.

Quels accessoires puis-je utiliser avec le Dremel 7700 ?

Vous pouvez utiliser des accessoires Dremel avec queue de 0,8 à 3,2 mm : meules, disques de ponçage, brosses métalliques, forets, etc. Utilisez uniquement des accessoires recommandés par Dremel.

Comment nettoyer mon outil rotatif Dremel ?

Éteignez l'outil avant tout nettoyage. Utilisez de l'air comprimé pour les ouïes de ventilation. Nettoyez les zones de préhension avec un chiffon humide. N'utilisez pas de solvants agressifs.

Que faire si la batterie se décharge rapidement ?

Une baisse notable d'autonomie peut indiquer que la batterie est usée et doit être remplacée. Assurez-vous de charger dans une plage de température de 4°C à 41°C.

Puis utiliser l'outil en continu sans risque de surchauffe ?

Évitez d'obstruer les ouïes de ventilation. Si l'outil devient chaud, laissez-le refroidir. Ne forcez pas sur l'outil : laissez l'accessoire faire le travail.

Comment éviter un contrecoup lors de l'utilisation ?

Tenez fermement l'outil, placez-vous correctement, évitez de coincer l'accessoire. Utilisez des supports pour les grandes pièces. Ne mettez pas vos mains près de l'accessoire en rotation.

Quels équipements de protection dois-je porter ?

Portez toujours des lunettes de protection, un masque anti-poussière si nécessaire, et une protection auditive. Évitez les vêtements amples et les bijoux.

Où puis-je trouver des pièces de rechange ou faire réparer mon Dremel 7700 ?

Confiez les réparations à un centre technique Dremel. Pour les pièces (pinces, batterie, chargeur), contactez votre revendeur ou visitez www.dremel.com.

MODE D'EMPLOI 7700 DREMEL

CE DÉLÉRATION DE CONFORMITE Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN 60 745, EN 55 014, conforme aux réglements 2006/95/CE, 2004/108/CE.

BRUIT/VIBRATION Mesurer selon EN 60 745 le niveau de la pression sonore de cet outil est 59 dB(A) et le niveau de la puissance sonore 70 dB(A) (déviation standard: 3 dB), et la vibration m / s^2 (méthode main-bras).

Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

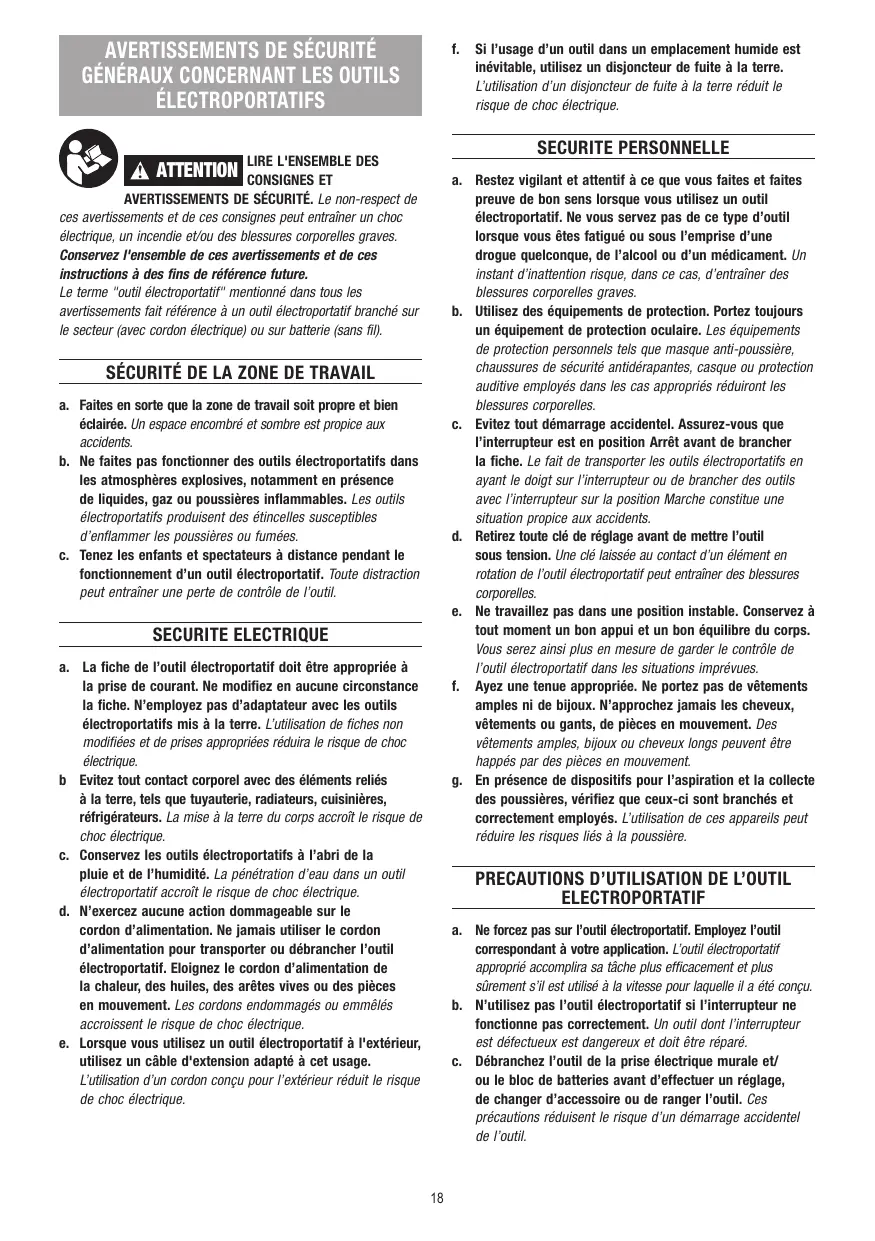

ces avertissements et de ces consignes peut entrainer un choc électrique, un incendie et/ou des blessures corporelles graves.

Conservez l'ensemble de ces avertissements et de ces instructions à des fins de référence future.

Le terme "outil electroportatif" mentionné dans tous les avertissements fait référence à un outil electroportatif branché sur le secteur (avec cordon électrique) ou sur batterie (sans fil).

Sécurité de la ZONE de travail

a. Faites en sorte que la zone de travail soit propre et bien éclairée. Un espace encombré et souvent est propice aux accidents. b. Ne faites pas fonctionner des outils electroportatifs dans les atmospheres explosives, notamment en présence de liquides, gaz ou poussières inflammables. Les outils electroportatifs produisent des étincelles susceptibles d'enflammer les poussières ou fumées. c. Tenez les enfants et spectateurs à distance pendant le fonctionnement d'un outil electroportatif. Toute distraction peut entraîner une perte de contrôle de l'outil.

Securite electrique

a. La fiche de l'outil électroporatif doit être appropriée à la prise de courant. Ne modifies en aucune circonstance la fiche. N'employez pas d'adaptateur avec les outils électroporatifs mis à la terre. L'utilisation de fiches non modifiées et de prises appropriées réduira le risque de choc électrique. b. Evitez tout contact corporel avec des éléments reliés à la terre, tels que tuyauterie, radiateurs, cuisinés, réfrigérateurs. La mise à la terre du corps accroit le risque de choc électrique. c. Conservé les outils électroportatifs à l'abri de la pluie et de l'humidité. La pénétration d'eau dans un outil électroportatif accroit le risque de choc électrique. d. N'exerce aucune action dommageable sur le cordon d'alimentation. Ne jamais utiliser le cordon d'alimentation pour transporter ou débrancher l'outil électroportatif. Eloignez le cordon d'alimentation de la chaleur, des huiles, des arêtes vives ou des pièces en mouvement. Les cordons endommagés ou emmêlés accroissent le risque de choc électrique. e. Lorsque vous utilisez un outil électroportatif à l'extérieur, utilisez un cable d'extension adapté à cet usage. L'utilisation d'un cordon conçu pour l'extérieur réduit le risque de choc électrique.

f. Si l'usage d'un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la terre. L'utilisation d'un disjoncteur de fuite à la terre réduit le risque de choc électrique.

Sécurité personnelle

a. Restez vigilant et attentif à ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil electroportatif. Ne vous servez pas de ce type d'outil lorsque vous estes fatigued ou sous l'emprise d'une drogue quelconque, de I'alcool ou d'un medicament. Un instant d'inattention risque, dans ce cas, d'entrainer des blessures corporelles graves. b. Utilisez des équipements de protection. Portez toujours un équipement de protection oculaire. Les équipements de protection personnels tels que masque anti-poussière, chaussures de sécurité antidérapantes, casque ou protection auditive employés dans les cas appropriés réduiront les blessures corporelles. c. Evitez tout démarrage accidentel. Assurez-vous que l'interrupteur est en position Arrêt avant de brancher la fiche. Le fait de transporter les outils électroportatifs en ayant le doigt sur l'interrupteur ou de brancher des outils avec l'interrupteur sur la position Marche constitue une situation propice aux accidents. d. Retirez toute clé de réglage avant demettre l'outil sous tension. Une clé laissée au contact d'un élément en rotation de l'outil electroportatif peut entraîner des blessures corporelles. e. Ne travailliez pas dans une position instable. Conservez à tout moment un bon appui et un bon équilibre du corps. Vous serez ainsi plus en mesure de garder le contrôle de l'outil électroportatif dans les situations impérues. f. Ayez une tenue appropriée. Ne portez pas de vêtements amples ni de bijoux. N'approche jamais les cheveux, vêtements ou gants, de pieces en mouvement. Des vêtements amples, bijoux ou cheveux longs peuvent être happés par des pieces en mouvement. g. En presence de dispositifs pour l'aspiration et la collecte des poussières, vérifie que ceux-ci sont branchés et correctement employés. L'utilisation de ces apparèils peut réduire les risques liés à la poussière.

Precautions d'utilisation de l'outil electroportatif

a. Ne forcez pas sur l'outil electroportatif. Employez l'outil correspondant à votre application. L'outil electroportatif approprié accomplira sa tâche plus efficacement et plus surement s'il est utilisé à la vitesse pour laquelle il a été concu. b. N'utilisez pas l'outil electroportatif si l'interrupteur ne fonctionne pas correctement. Un outil dont l'interrupteur est defectueux est dangereux et doit être réparé. c. Débranchez l'outil de la prise électrique murale et/ ou le bloc de batteries avant d'effectuer un réglage, de changer d'accessoire ou de ranger l'outil. Ces précautions réduisent le risque d'un démarrage accidentel de l'outil.

d. Les outils electroportatifs doivent être rangés hors de portée des enfants et ne pas être utilisés par des personnes ne connaissant pas leur fonctionnement ou les générées instructions. Entre les mains d'utilisateurs inexplémentés, les outils electroportatifs sont dangereux. e. Entretenez les outils electroportatifs. Vérifiez la présence d'un défaut d'alignement ou grippage des pièces mobiles, de pièces cassées ou de toute autre condition pouvant ALTERER le fonctionnement des outils electroportatifs. Faites réparer un outil electroportatif endommaged avant de l'utiliser. Nombre d'accidents sont provoqués par des outils electroportatifs mal entretenus. f. Les outils de coupe doivent être affûtés et propres. S'ils sont bien entretenus, les outils avec des arêtes de coupe affûtées sont moins susceptibles d'accrocher et sont plus faciles à contrôler. g. Utilisez l'outil electroportatif, ses accessoires et embouts, etc. conformément aux présentes instructions, en particulier en tenant compte des conditions de travail et de la nature du travail à réaliser. L'utilisation de l'outil electroportatif pour d'autres applications que celles prévues présente un risque.

Utilisation et entretien de l'outil sans FIL

a. Rechargez l'outil exclusivement avec le chargeur spécifique fourni par le fabricant. L'utilisation d'un chargeur spécifique à un type de pack batterie avec un pack différent risque de provoquer un incendie. b. Utilisez les outils électroportatifs uniquement avec les packs de batterie spécialement conçus. L'utilisation de packs de batterie différentes risque de provoquer des blessures ou un incendie. c. Lorsque le pack de batterie n'est pas utilisé, tenez-le à l'écart d'autres objets métalliques, comme des trombones, des pièces de monnaie, des clés, des clous, des vis ou tout autre objet métallique de petite taille susceptible de faire office de conducteur entre les bornes. Relier les bornes de la batterie risque de provoquer des brûlures ou un incendie. d. Une utilisation inappropriée peut entraîner la projection de liquide par la batterie. Évitez tout contact. En cas de contact accidentel, rincez à l'eau. Si le liquide entre en contact avec les yeux, recherchez une aide médicale. La projection de liquide par la batterie peut provoquer des irritations ou des brûlures.

Reparation

a. Confiez la réparation de votre outil électroportatif à un réparateur qualifié qui utilise exclusivement des pièces de rechange identiques. Vous garantirez ainsi la fiabilité de l'outil électroportatif.

Avertissements de securite communs pour le meulage, le poncage, le brossage metallique, le polissage et la decoupe a l'abrasif

a. Cet outil electroportatif est à utiliser en tant que meuleuse, ponceuse au papier de verre,rosse métallique, polisseuse et en tant qu'outil de tronconnage. Respecter tous les avertissements, instructions, représentations et données qui sont fournis avec l'outil electroportatif. Un non-respect des instructions suivantes peut entraîner un choc électrique et / ou de graves blessures. b. Ne pas utiliser des accessoires qui ne sont pas spécialement prévus et recommandés par le fabricant pour cet outil electroportatif. Le fait de pouvoir monter les accessoires sur toute outil electroportatif ne garantit pas une utilisation en toute sécurité. c. La vitesse de rotation admissible de l'accessoire doit être au moins égale à la vitesse de rotation maximale de l'outil electroportatif. Les accessoires qui tournent à une vitesse de rotation supérieure à celle qui est admise risquent d'être détruits. d. Le diamètre extérieur et la largeur de l'accessoire doit correspondre aux cotes de votre outil electroportatif. Les accessoires de mauvaises dimensions ne peuvent pas être protégés ni contrôlés de façon suffisante. e. Les meules, les brides, les plateaux de ponçage ou les autres accessoires doivent correspondre exactement à la broche de votre outil electroportatif. Les accessoires qui ne correspondent pas exactement à la broche de l'outil electroportatif tournent de façon irrégulière, ont de fortes vibrations et peuvent entraîner une perte de contrôle. f. Ne pas utiliser des accessoires endommagés. Avant chaque utilisation, contrôler les accessoires tels que les meules pour détecter des éclats et des fissures, les plateaux de ponçage pour détecter des fissures, une certaine usure ou des signes de forte usure, les brosses métalliques pour détecter des fils détachés ou cassés. Au cas où l'outil electroportatif ou l'accessoire tomberait, contrôler s'il est endommagé ou utiliser un accessoire intact. Après avoir contrôlé et monté l'accessoire, se tenir à distance du niveau de l'accessoire en rotation ainsi que les personnes se trouvant à proximité et laisser tourner l'outil electroportatif à la vitesse maximale pendant une minute. Dans la plupart des cas, les accessoires endommagés cassent pendant ce temps d'essai. g. Porter des équipements de protection personnels. Selon l'utilisation, porter une protection complète pour le visage, une protection oculaire ou des lunettes de protection. Si nécessaire, porter un masque antipoussière, une protection acoustique, des gants de protection ou un tablier spécial qui vous protège de petites particules de matière causées par le meulage. Protéger vos yeux de corps étrangers projetés dans l'air lors

des différentes utilisations. Les masques anti-poussière ou les masques respiratoires doivent filtrer la poussière généralement lors de l'utilisation. Une exposition trop longue au bruit fort peut entraîner une perte d'audition.

h. Garder une distance de sécurité suffisante entre votre zone de travail et les personnes se trouvant à proximité. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuel. Des fragments de pièces ou d'accessoires cassés peuvent être projetés et causer des blessures même en dehors de la zone directe de travail. i. Ne tenir l'util électroportatif qu'aux poignées isolées, si, pendant les travaux, l'accessoire risque de toucher des câbles électriques cachés ou son propre câble d'alimentation. Le contact avec des conduites sous tension a pour conséquence une mise sous tension des parties métalliques de l'util et provoque une décharge électrique. j. Garder le câble de secteur à distance des accessoires en rotation. Si vous perdez le contrôle de l'outil, le câble de secteur peut être sectionné ou happé et votre main ou votre bras risquent d'être happés par l'accessoire en rotation. k. Déposer l'outil électroportatif seulement après l'arrêt total de l'accessoire. L'accessoire en rotation peut toucher la surface sur laquelle l'outil est posé, ce qui risque de vous faire perdre le contrôle de l'outil électroportatif. l. Ne pas laisser tourner l'outil electroportatif pendant que vous le portez. Suite à un contact involontaire, vos vêtements peuvent être happés par l'accessoire en rotation, et l'accessoire peut rentrer dans votre corps. m. Nettoyer régulièrement les ouïes de ventilation de votre outil electroportatif. La ventilation du moteur aspire de la poussière dans le carter, et de la poussière de métal en trop grande quantité peut causer des dommages électriques. n. Ne pas utiliser l'outil électroportatif lorsqu'il y a des matériaux inflammables à proximité. Les étincelles risquent d'enflammer ces matériaux. o. Ne pas utiliser des accessoires qui nécessitent des liquides de refroidissement. L'utilisation d'eau ou d'autres liquides de refroidissement peut entraîner un choc électrique.

Contrecop et avertissements associes

Un contrecoup est une réaction soudaine provoquée par une meule, un plateau de ponçage, une Brosse ou tout autre accessoire en rotation qui se bloque ou se coince. Un blocage entraine l'arrêt râpide de l'accessoire en rotation et la projection de l'outil electroportatif dans la direction opposée à la rotation de l'accessoire au point de blocage. Par exemple, si une meule se coince ou se bloque dans la pierce à travailler, le bord de la meule PENTRANT au point de blocage peut entamer la surface du materiau et la meule peut ressortir ou être ejectée. En fonction du sens de rotation de la meule au point de blocage, cette-ci peut être projetée vers l'utilisateur ou à l'opposé de celui-ci. Dans ces conditions, les meules peuvent également casser. Le contrecoup résultat d'une utilisation incorrecte de l'outil electroportatif et/ou de mauvaises conditions ou procédures d'utilisation. Ce phénomène peut être évité ennant les précautions suivantes.

a. Maintenez fermement l'outil et campez votre corps et vos bras de manière à résister aux forces de contrecoup. Utilisez systématiquement la poignée supplémentaire, s'il y en a une, pour contrôler au maximum les forces de contrecoup ou le couple de réaction au démarrage. Les forces de contrecoup ou le couple de réaction peuvent être amortis par l'utilisateur si les précautions correctes sont observées. b. Ne placez jamais votre main à proximité de l'accessoire en rotation. Lors d'un contrecoup, l'accessoire risque de rebondir sur celle-ci. c. Ne restez pas dans la zone de contrecoup possible de l'outil electroportatif. Le contrecoup entraînera l'outil dans la direction opposée au mouvement de la meule au point de blocage. d. Soyez extrêmement vigilant lors du travail des coins, arêtes coupantes, etc. Evitez que l'accessoire rebondisse contre la pièce à travailler et qu'il se coince. L'accessoire en rotation a tendance à accrocher au niveau des coins, des arêtes coupantes ou lorsqu'il rebondit, avec une capacité de perte de contrôle ou de contrecoup. e. N'utilisez pas de lames de scie à chaîne ou dentées. Ce type de lame provoque fréquemment des contrecoups et une perte de contrôle.

Consignes de securite specifiques au poncage et a la decoupe a l'abrasif

a. N'utilisez que des meules recommendées pour votre outil electroportatif et le capot de protection concu pour la meule selectionnée. Les meules non conçues pour l'outil electroportatif ne peuvent pas être suffisamment protégées et doivent alors un danger. b. Employez les meules exclusivement pour les applications recommandées. Par exemple: ne meuez pas avec la surface laterale d'un disque à tronconner. Les meules à tronconner sont conçues pour enlever de la matière avec le bord et les forces laterales appliquées à ces meules peuvent provoquer leur destruction. c. Utilisez systématiquement des brides de serrage en parfait état, dont la taille et la forme sont appropriées à la meule sélectionnée. Les brides appropriées seront de support à la meule et réduisent ainsi le risque de rupture de celle-ci. Les brides pour les disques à tronconner peuvent différer de celles pour d'autres meules. d. N'utilisez pas de meules usées d'outils electroporatifs de plus grande taille. Les meules prévues pour un outil electroporatif plus grand ne sont pas conçues pour les vitesses de rotation accrues des outils electroporatifs plus petits et risquent de casser.

Consignes de securite supplementaires pour la decoupe a l'abrasif

a. Évitez de coincer le disque à tronconner ou d'appliquer une pression excessive. N'essayez pas de réaliser des coupes trop profondes. Une surcharge du disque en augmente la sollicitation et donc les risques de torsion ou de blocage, qui entraînerait un contrecoup ou la destruction de la meule.

b. Ne vous placez pas dans l'axe de la meule en rotation ni derrière celle-ci. Si la meule au contact de la zone travaillée s'éloigne de vous, un contrecoup risque de ramener le disque et l'outil electroportatif directement sur vous. c. Lorsque le disque se bloque ou que vous interrompez une passe pour une raison ou une autre, éteignez puis immobilisez l'outil jusqu'à ce que le disque s'arrête complètement. N'essayez en aucun cas de bloquer le disque à tronconner en rotation du matériel, sinon il existe un risque de contre-coup. Recherchez la cause du blocage et prenez les mesures nécessaires pour y remédier. d. Ne redémarrez pas l'opération de découpage dans la pièce à travailler. Attendez que la meule ait atteint sa vitesse de rotation maximale et introduisez-la précautionneusement dans le matériel. En cas de redémarrage de l'outil électroportatif dans la pièce à travailler, le disque risque de se coincer, de ressortir ou de provoquer un contre-coup. e. Utilisez des supports pour les panneaux ou toute pièce de grandes dimensions, afin de réduire le risque de blocage de la meule et de contre-coup. Les pièces de grandes dimensions ont tendance à s'arquer sous leur propre poids. Les supports doivent être placés sous la pièce à travailler, après la ligne de coupe et après du bord de la pièce, des deux côtés de la meule. f. Redoublez de prudence lorsque vous effectuez une "coupe traversante" dans des murs existants ou autres parois aveugles. Le disque à tronconner peut sectionner des canalisations de gaz ou d'eau, des câbles électriques ou des objets pouvant causer un contre-coup.

Consignes de securite specifiques pour le poncage

a. N'utilisez pas de disques de papier abrasif de trop grande taille. Respectez les indications du fabricant concernant la feuille abrasive. Les feuilles abrasives trop grandes par rapport au plateau de ponçage présentent un risque de lacération et peuvent provoquer le blocage ou la déchirure du disque abrasif, ou un contrecoup.

Consignes de securite specifiques pour le polissage

a. Évitez qu'une partie mal fixée du disque de polissage ou que des cordes de fixation ne tournent librement. Rangez ou raccourcissez les cordes de fixation. Des cordes de fixation lâches ou en rotation peuvent attraper vos doigts ou se coincer sur la pièce à travailler.

Consignes de securite specifiques pour le brossage metallique

a. Ayez à l'esprit que la brosse perd des fils métalliques même pendant le travail normal. Évitez une sollicitation trop élevée des fils métalliques en appliquant une pression excessive sur la brosse. Les fils métalliques arrachés peuvent pénétrer facilement dans des vêtements légers et/ou la peau.

b. Si un capot de protection est recommandé pour le brossage métallique, évitez tout contact entre ce capot et la brosse métallique. Les brosses métalliques circulaires ou autres peuvent augmenter de diamètre en raison de la pression et des forces centrifuges. c. Ne dépassez pas 15000min^-1 lors de l'utilisation de brosses métalliques.

Atention

Ne pas travailler de matériaux contenant de l'amiant(e (l'amiant(e est

considérée comme étant cancérigène).

Atention

Prenez des mesures de sécurité lorsque des poussières nuisibles à la santé,

inflammables ou explosives peuvent être générées lors du travail (certaines poussières sont considérées comme étant cancérigènes) ; portez un masque anti-poussières et utilisez un dispositif d'aspiration de poussières/de copeaux s'il est possible de raccorder un tel dispositif.

Mise au rebut

Les outils électroportatifs, ainsi que leurs accessoires et emballages doivent être triés en vue de leur recyclage approprié.

Uniquement pour les PAYS europeens

Ne jetez pas votre appareil électroportatif avec les ordures ménagères! Conformément à la directive européenne 2002/96/CE relative à la mise au rebut des équipements électriques et électroniques, et à sa transposition dans le droit national, les outils électroportatifs inutilisables doivent faire l'objet d'une collecte distincte et être mis au rebut d'une manière respectueuse pour l'environnement.

Specifications generales

Tension nominale 7,2 V

Intensité nominale 0,7 Ah

Vitesse à vide: 10000/20000 min-1

Pince 0,8 mm, 1,6 mm, 2,4 mm, 3,2 mm

Rallonges

Utilisez des rallonges entièrement déroulées et fiables d'une intensité de 5 A.

Montage

ETEIGNEZ SYSTEMATIQUEMENT L'OUTIL AVANT DE CHANGER D'ACCESSOIRE OU DE PINCE OU POUR REPARER L'OUTIL.

L'util multifonctions Dremel est un outil de précision de très grande qualité, capable d'accomplir des tâches minutieuses et complexes. Ces opérations incluent notamment le ponçage, la sculpture et la gravure ainsi que la découpe, le nettoyage et le polissage. ILLUSTRATION 1

Illustration 2

A. Écrou de blocage B. Pince C. Capuchon D. Bouton de verrouillage de l'arbre E. Grip F. Orifices de ventilation G. Interrupteur Marche/Arrêt et variateur de vitesse H. Bouton de déverrouillage I. Batterie J. Chargeur

Mise en CHARGE de l'outil

L'outil rotatif sans fil n'est pas complètement chargé. L'outil est équipéd'une batterie amovible. Assurez-vous de charger la batterie avant la première utilisation de l'outil.

Pour charger l'outil :

1. Mettez l'interrupteur en position "OFF" (Arrêt).
2. Appuyez sur les deux languettes de dégagement de chaque côté de la batterie et retirez la batterie à l'arrière de l'outil.
3. Alignez la forme extérieure de la batterie sur la forme extérieure du chargeur (flèches de la batterie dans la direction de celles du chargeur), appuyez sur les languettes de dégagement, insérez la batterie dans le chargeur et relâchez la pression sur les languettes pour la maintenir en place.
4. Branchez le chargeur dans la source d'alimentation. Le voyant vert s'allume pour indiquer que la connexion est établie et que la batterie est en charge. En conditions normales, l'oult a besoin de 3 heures pour se charger à pleine capacité. À la fin de la charge, le voyant du chargeur s'éteint.
5. Lorsque la batterie est totalement chargée, appuyez sur les languettes de dégagement et retirez la batterie du chargeur.
6. Alignez la forme extérieure de la batterie sur la forme extérieure du boîtier du chargeur. Appuyez sur les languettes de dégagement, insérez la batterie à l'arrière de l'outil et relâchez-la pour qu'elle se mette en place.

Remarques importantes sur la CHARGE

1. La batterie se charge seulement à 80% de sa capacité maximale lors des premiers cycles de charge. Après ces premiers cycles de charge, la batterie se chargera à sa capacité maximale.
2. Le chargeur a été conçu pour un chargement rapide de la batterie uniquement à des températures comprises entre 4°C et 41°C
3. Une baisse notable de l'autonomie après chaque charge peut signifier que la batterie est bientôt usée et doit être remplacée.

REMARQUE: L'emploi de chargeurs ou de batteries non vendus par DREMEL risque d'annuler la garantie.

PINCES porte-embout

Les accessoires Dremel disponibles pour l'outil multifonctions sont fournis avec différentes tailles de queues. Quatre tailles de pince sont disponibles pour les différentes queues. Ces tailles sont identifiées par les bagues au dos de la pince.

Illustration 3

L. Pince 3,2 mm sans bague M. Pince 2,4 mm avec trois bagues N. Pince 1,6 mm avec deux bagues O. Pince 0,8 mm avec une bague

Utilisez systématiquement la pince correspondant au diamètre de queue de l'accessoire que vous projetez d'employer. N'engagez pas de queue de grand diamètre dans une pince de diamètre plus petit.

Illustration 4

P. Bouton de verrouillage de l'arbre Q. Clé de pince R. Sens de serrage S. Sens de desserage T. Écrou de blocage

1. Appuyez sur le bouton de blocage d'arbre, maintenez et tournez l'arbre à la main jusqu'à ce qu'il s'enclenche. N'actionnez pas le bouton de blocage tant que l'outil multifonctions n'est pas complètement arrêté.
2. Lorsque le bouton de blocage d'arbre est enfoncé, desserrez et déposez l'écrou de blocage. Utilisez la clé de pince si nécessaire.
3. Déposez la pince en la dégageant de l'arbre.
4. Engagez à fond la nouvelle pince appropriée dans l'arbre, puis repositionnez et resserrez à la main l'écrou de blocage. Ne serrez pas complètement l'écrou en l'absence d'embout ou d'accessoire.

Illustrations 4

P. Bouton de verrouillage de l'arbre

1. Appuyez sur le bouton de blocage d'arbre, maintenez et tournez l'arbre à la main jusqu'à ce qu'il s'enclenche. N'actionnez pas le bouton de blocage tant que l'outil multifonctions n'est pas complètement arrêté.
2. Lorsque le bouton de blocage d'arbre est enfoncé, desserrez l'écrou de blocage (sans le déposer). Utilisez la clé de pince si nécessaire.
3. Engagez à fond l'embout ou la queue d'accessoire dans la pince.
4. Le bouton de blocage d'arbre étant toujours enforcé, serrez à la main l'écrou de blocage jusqu'à ce que l'embout ou la queue de l'accessoire soit bien serré dans la pince. Ayez recours à la clé de pince pour bien fixer l'embout ou l'accessoire dans la pince.

NOTA: Lisez impérativement les instructions d'utilisation fournies avec votre accessoire Dremel.

Utilisez uniquement des accessoires testés par Dremel.

Utilisation

La première étape consiste à faire connaissance avec l'outil. Prenez-le, soupesez-le et cherchez son équilibre dans votre main. Sentez sous vos doigts la partie conique du corps. Celle-ci peut de tenir l'outil comme un crayon. La poignée exclusive sur la partie conique est synonyme de confort et de contrôle accrus pendant l'utilisation. Ne tournez jamais l'outil vers votre visage, orientez-le vers l'extérieur. Des accessoires qui ont pu être endommagés lors de la manipulation peuvent être violemment projetés sous l'effet de la vitesse.

Lorsque vous tenez l'outil, évitez d'obstruer les orifices de ventilation avec vos mains. Cette obstruction peut provoquer une surchauffe du moteur.

IMPORTANT! Exercez-vous d'abord sur des matériaux de récapéRATION pour apprécier le fonctionnement de l'outil à vitesse élevée. Ayez à l'esprit que votre outil multifonctions sera le plus performant à sa vitesse de travail, avec l'accessoire et la fixation Dremel appropriés. Si possible, évitez toute pression sur l'outil pendant son utilisation. Au contraire, appliquez légèrement l'accessoire en rotation à l'endroit voulu sur la surface à travailler. Concentrez-vous sur le guidage de l'outil sur la pierre en n'appliquant qu'une très légère pression de la main. Laissez l'accessoire faire le travail.

En règle générale, plusieurs passes avec l'outil sont préférables à une seule pour accomplir le travail. Un contact léger permet un contrôle optimal et évite les risques d'erreur.

Pour maîtriser l'outil multifonctions dans les travaux de précision, tenez-le comme un crayon, entre le pouce et l'index. ILLUSTRATION 6

La méthode de maintien de type «golf» est appliquée pour les opérations plus difficiles telles que le ponçage ou la découpe. ILLUSTRATION 7

Votesses de fonctionnement

Sa vitesse est régulable sur 10000 ou 20000 min⁻¹. Vous obtiendrez un meilleur résultat final en adaptant la vitesse à votre projet. Pour obtenir les meilleurs résultats possibles sur différents matériaux, réglez la vitesse en fonction du travail à effectuer.

Les réglages de l'outil polyvalent 7,2V Ni-Cd sont indiqués sur le variateur de vitesse.

La majorité des tâches peuvent être accomplies en utilisant l'outil à sa vitesse maximale. Néanmoins, certains matériaux (plastiques et métaux spécifiques) peuvent être endommagés par la chaleur.

résultant du fonctionnement à vitesse élevée et doivent donc être travaillées à des vitesses relativement faibles. Le fonctionnement à faible vitesse (inférieure ou égale à 15000 min^-1) convient en général aux travaux de polissage avec les accessoires de polissage en feuille. Tout les applications de brossage nécessitent des vitesses réduites afin d'éviter l'arrachement de fils métalliques. A faible vitesse, laissez l'outil faire le travail pour vous. Les vitesses plus élevées conviennent moins pour travailler les bois durs, les métaux et le verre, ainsi que pour percer, sculpter, découper, défonce, profiler et réaliser des feuillures ou des emboîtements dans le bois.

Quelques conseils concernant la vitesse d'utilisation de l'outil:

• Le plastique et les autres matériaux qui fondent à basse température doivent être coupés à des vitesses réduites.
• Le polissage, le lustrage et le nettoyage à la Brosse métallique doivent être effectués à des vitesses inférieures à 15000min^-1, afin de ne pas endommager la Brosse et le matériel. Le bois doit être coupé à vitesse élevée. Le fer ou l'acier doit être coupés à vitesse élevée.
• Si une fraise en acier haute vitesse commence à vibrer, c'est généralement que sa vitesse de rotation est trop faible. L'aluminium, ainsi que les alliages de cuivre, de plomb, de zinc et d'étain peuvent être coupés à diverses vitesses selon le type de découpe effectuée. Appliquez de la paraffine (pas d'eau) ou un lubrifiant approprié sur la fraise afin d'éviter l'adhérence de déchets de coupe sur les tranchants de la fraise.

NOTA: Une pression accrue sur l'outil ne constitue pas la solution pour des performances. Essayez un autre accessoire ou une autre vitesse pour obtenir le résultat souhaité.

Entretien

Toute opération d'entretien préventif effectuée par du personnel non autorisé peut entraîner le positionnement incorrect de composants internes et présenter des risques graves. Nous recommandons de confier les opérations d'entretien de l'outil à un Centre Technique Dremel. Pour éviter les blessures résultant d'un démarrage accidentel ou d'un choc électrique, éteignez systématiquement l'outil avant les opérations de réparation ou de nettoyage.

Eteindre l'outil avant son nettoyage

Les orifices de ventilation et les curseurs des interrupteurs doivent être tenus propres et exempts de corps étrangers. Ne tentez pas de nettoyer l'outil en insérant des objets pointus à travers les orifices de ventilation.

L'outil peut être nettoyé à l'air comprimé. Dans ce cas, portez systématiquement des lunettes de protection.

L'outil multifonctions de Dremel ne requiert aucune lubrication.

Certains détergents et solvents endommageront les pièces en plastique. C'est notamment le cas de l'essence, du tétrachlorure de carbone, des solvants chlorés, de l'ammoniaque et des détergents domestiques qui contiennent de l'ammoniaque. Nettoyez les zones de préhension de l'outil avec un chiffon humide. Il peut être nécessaire de renouveler plusieurs fois l'opération pour le nettoyage des surfaces rigides encrascées.

Reparation et garantie

Ce produit DREMEL fait l'objet d'une garantie conforme aux réglementations légales en vigueur dans votre pays; les dommages résultant de l'usure normale, d'une surcharge ou d'une utilisation inappropriée sont exclus de la garantie.

En cas de réclamation, envoyez l'outil non démonté avec le justificatif d'achat à votre revendeur.

Contacter DREMEL

Pour plus d'informations sur la gamme de produits, le support technique et l'assistance téléphonique de la société Dremel, visitez le site www.dremel.com

Dremel Europe, P. O. Box 3267, 4800 DG Breda, Pays-Bas
