STYLUS LITHIUM-ION - Outil rotatif DREMEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Outil rotatif sans fil
Marque	DREMEL
Modèle	STYLUS LITHIUM-ION
Tension nominale	7,2 V
Capacité de la batterie	1 Ah (Lithium-ion)
Vitesse à vide	25 000 tr/min
Plage de vitesse	5 000 - 25 000 tr/min (réglable)
Temps de charge	Environ 5 heures
Diamètres de pince fournis	0,8 mm, 1,6 mm, 2,4 mm, 3,2 mm
Utilisations principales	Ponçage, sculpture, gravure, découpe, nettoyage, polissage
Système de sécurité	Anti-calage, retard de mise sous tension
Entretien	Nettoyer les orifices de ventilation à l'air comprimé ; pas de lubrification nécessaire
Accessoires inclus	Chargeur, pinces (4 tailles), clé de pince
Garantie	Conforme aux réglementations légales
Poids	Environ 0,2 kg
Dimensions (L x l x h)	Environ 20 x 4 x 4 cm
Niveau sonore (pression)	58 dB(A)
Niveau sonore (puissance)	69 dB(A)
Vibration (main-bras)	0,2 m/s²

FOIRE AUX QUESTIONS - STYLUS LITHIUM-ION DREMEL

Comment charger l'outil Stylus Lithium-Ion ?

Éteignez l'outil, placez-le dans le chargeur puis branchez le chargeur sur une prise secteur. Le voyant vert allumé indique la charge ; il s'éteint une fois la charge terminée (environ 5 heures pour une batterie complètement déchargée). Vous pouvez laisser l'outil dans le chargeur.

Quels diamètres de pince sont disponibles ?

Les pinces disponibles sont : 0,8 mm (une bague), 1,6 mm (deux bagues), 2,4 mm (trois bagues) et 3,2 mm (sans bague). Utilisez toujours la pince correspondant au diamètre de la queue de l'accessoire.

Comment changer un accessoire ?

Assurez-vous que l'outil est éteint. Enfoncez le bouton de blocage d'arbre (P) et tournez l'arbre jusqu'à l'enclenchement. Desserrez l'écrou de blocage (A) à l'aide de la clé de pince si nécessaire. Insérez la queue de l'accessoire dans la pince, puis resserrez l'écrou manuellement tout en maintenant le bouton de blocage. Serrez fermement avec la clé.

Quelle vitesse utiliser pour différents matériaux ?

Le plastique et les matériaux à bas point de fusion nécessitent une vitesse réduite (5 000 - 9 000 tr/min). Le polissage et le brossage métallique s'effectuent sous 15 000 tr/min. Le bois, le fer et l'acier se travaillent à vitesse élevée (21 000 - 25 000 tr/min). Référez-vous au tableau des réglages dans la notice pour chaque accessoire.

Que faire si l'outil se bloque ou cale ?

L'outil est doté d'un système anti-calage : il se met hors tension automatiquement en cas de blocage prolongé. Dégagez l'outil, éteignez-le pendant 3 secondes, puis rallumez-le pour continuer. Si cela se produit fréquemment, rechargez la batterie.

Comment nettoyer l'outil ?

Éteignez l'outil avant tout nettoyage. Utilisez de l'air comprimé pour nettoyer les orifices de ventilation, en portant des lunettes de protection. N'insérez pas d'objets pointus dans les fentes. La poignée souple peut être nettoyée avec un chiffon humide. Évitez les solvants comme l'essence, le tétrachlorure de carbone ou l'ammoniaque.

Puis utiliser des accessoires d'autres marques ?

Il est fortement recommandé d'utiliser uniquement des accessoires Dremel, spécialement conçus et testés pour cet outil. L'utilisation d'accessoires non compatibles peut entraîner des risques de sécurité, endommager l'outil ou annuler la garantie.

Comment savoir quand la batterie est faible ?

Lorsque la batterie est presque déchargée, l'outil peut s'éteindre automatiquement plus fréquemment, notamment lors de blocages. Rechargez la batterie dès que possible. Vous pouvez laisser l'outil dans le chargeur en permanence sans risque de surcharge.

L'outil ne démarre pas immédiatement, est-ce normal ?

Oui, l'outil Stylus est équipé d'un interrupteur avec retard de mise sous tension pour éviter les démarrages intempestifs. Maintenez enfoncé le bouton Marche/Arrêt pendant environ une demi-seconde pour allumer l'outil.

Que faire si la batterie ne se charge pas ?

Vérifiez que l'outil est correctement placé dans le chargeur, que la prise murale est sous tension, et que les bornes de la batterie sont propres (nettoyez-les avec un coton-tige et de l'alcool si nécessaire). Assurez-vous que la température ambiante est comprise entre 4°C et 41°C. Si le problème persiste, contactez un centre technique Dremel.

MODE D'EMPLOI STYLUS LITHIUM-ION DREMEL

CE DÉCLARATION DE CONFORMITÉ Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN 60 745, EN 55 014, conforme aux réglementations 2006/95/CE, 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (à partir de 29.12.2009).

BRUIT/VIBRATION Mesurer selon EN 60 745 le niveau de la pression sonore de cet outil est 58dB(A) et le niveau de la puissance sonore 69dB(A) (déviation standard: 3 dB), et la vibration 0.2m/s² (méthode main-bras).

Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

ci-après peut entraîner un choc électrique, un incendie et/ou des blessures corporelles graves. L'expression "outil électroportatif", mentionnée dans tous les avertissements ci-dessous, concerne votre outil électrique sans fil.

1. ZONE de travail

a. Faites en sorte que la zone de travail soit propre et bien éclairée. Un espace encombré et nombre est propice aux accidents. b. Ne faites pas fonctionner des outils electroportatifs dans les atmospheres explosives, notamment en présence de liquides, gaz ou poussières inflammables. Les outils electroportatifs produisent des étincelles susceptibles d'enflammer les poussières ou fumées. c. Tenez les enfants et spectateurs à distance pendant le fonctionnement d'un outil électroportatif. Toute distraction peut entraîner une perte de contrôle de l'outil.

2. Securite electrique

a. La fiche maje du chargeur doit être compatible avec la prise femelle. Nmodify en aucune circonstance la fiche. N'employez pas d'adaptateur avec les outils electroportatifs mis à la terre. L'utilisation de fiches non modifiées et de prises appropriées réduit le risque de choc électrique. b Evitez tout contact corporel avec des éléments reliés à la terre, tels que tuyauterie, radiateurs, cuisinières, réfrigérateurs. La mise à la terre du corps accroît le risque de choc électrique. c. Conservez les outils electroportatifs à l'abri de la pluie et de l'humidité. La pénétration d'eau dans un outil electroportatif accroît le risque de choc électrique. d. N'exerce aucune action dommageable sur le cordon d'alimentation. N'utilise jamais le cordon d'alimentation pour transporter le chargeur, tirer sur celui-ci ou le débrancher. Éloignez le cordon d'alimentation de la chaleur, des haies, des arêtes vives ou des pièces en mouvement. Les cordons endommagés ou emmêlés accroissent le risque de choc électrique. e. Lorsque vous utilisez le chargeur à l'extérieur, ayez recours à un prolongateur prévu pour un usage extérieur. L'utilisation d'un cordon conçu pour l'extérieur réduit le risque de choc électrique. f. N'utilise pas de chargeur si le cordon ou la fiche sont endommagés; le cordon ou la fiche doit être immédiatement remplacés dans l'un des Centres techniques Dremel agréés.

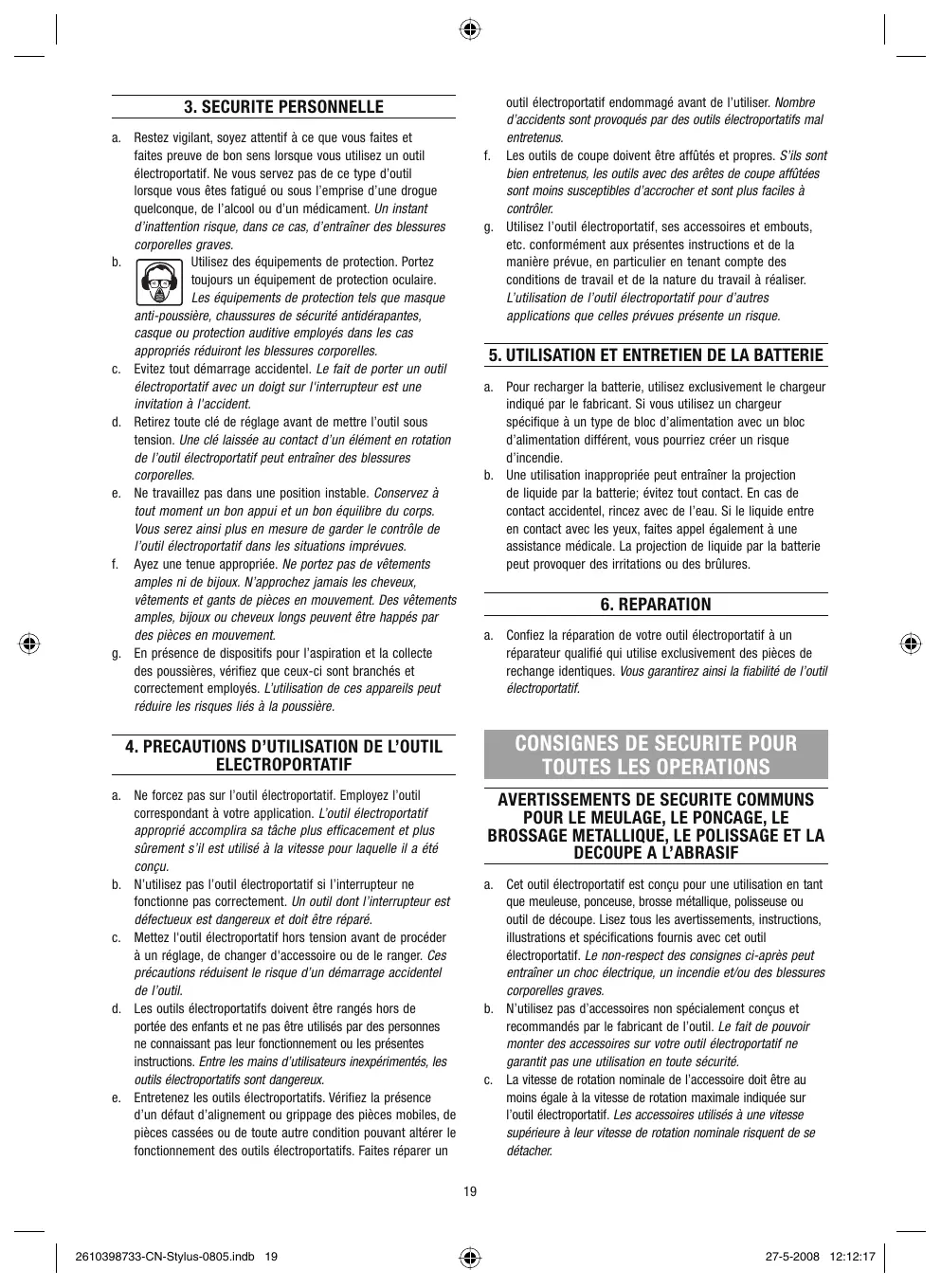

3. Sécurité personnelle

a. Restez vigilant, soyez attentif à ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électroportatif. Ne vous servez pas de ce type d'outil lorsque vous êtes fatigué ou sous l'emprise d'une drogue quelconque, de l'alcool ou d'un médicament. Un instant d'inattention risque, dans ce cas, d'entraîner des blessures corporelles graves. b. Utilisez des équipements de protection. Portez toujours un équipement de protection oculaire. Les équipements de protection tels que masque anti-poussière, chaussures de sécurité antidérapantes, casque ou protection auditive employés dans les cas appropriés réduiront les blessures corporelles. c. Evitez tout démarrage accidentel. Le fait de porter un outil électroportatif avec un doigt sur l'interrupteur est une invitation à l'accident. d. Retirez toute clé de réglage avant de mettre l'outil sous tension. Une clé laissée au contact d'un élément en rotation de l'outil électroportatif peut entraîner des blessures corporelles. e. Ne travailliez pas dans une position instable. Conservez à tout moment un bon appui et un bon équilibre du corps. Vous serez ainsi plus en mesure de garder le contrôle de l'outil électroportatif dans les situations imprévues. f. Ayez une tenue appropriée. Ne portez pas de vêtements amples ni de bijoux. N'approchez jamais les cheveux, vêtements et gants de pièces en mouvement. Des vêtements amples, bijoux ou cheveux longs peuvent être happés par des pièces en mouvement. g. En présence de dispositifs pour l'aspiration et la collecte des poussières, vérifiez que ceux-ci sont branchés et correctement employés. L'utilisation de ces appareils peut réduire les risques liés à la poussière.

4. Precautions d'utilisation de l'outil electroportatif

a. Ne forcez pas sur l'outil electroportatif. Employez l'outil correspondant à votre application. L'outil electroportatif approprié accomplira sa tâche plus efficacement et plus surement s'il est utilisé à la vitesse pour laquelle il a été concu. b. N'utilise pas l'outil electroportatif si l'interrupteur ne fonctionne pas correctement. Un outil dont l'interrupteur est défectueux est dangereux et doit être réparé. c. Mettez l'outil électroportatif hors tension avant de procéder à un réglage, de changer d'accessoire ou de le ranger. Ces précautions réduisent le risque d'un démarrage accidentel de l'outil. d. Les outils electroportatifs doivent êtrerangés hors de portée des enfants et ne pas été utilisés par des personnes ne connaissant pas leur fonctionnement ou les Presents instructions. Entre les mains d'utilisateurs inéperimentés, les outils electroportatifs sont dangereux. e. Entretenez les outils electropotatifs. Vérifie la présence d'un défaut d'alignement ou grippage des pieces mobiles, de pieces cassées ou de toute autre condition pouvant ALTERER le fonctionnement des outils electropotatifs. Faites réparer un

outil électroportatif endommagé avant de l'utiliser. Nombre d'accidents sont provoqués par des outils électroportatifs mal entretenus.

f. Les outils de coupe doivent être affûtés et propres. S'ils sont bien entretenus, les outils avec des arêtes de coupe affûtées sont moins susceptibles d'accrocher et sont plus faciles à contrôler. g. Utilisez l'outil électroportatif, ses accessoires et embouts, etc. conformément aux générales instructions et de la manière prévue, en particulier en tenant compte des conditions de travail et de la nature du travail à réaliser. L'utilisation de l'outil électroportatif pour d'autres applications que celles prévues présente un risque.

5. Utilisation et entretien de la batterie

a. Pour recharger la batterie, utilisez exclusivement le chargeur indiqué par le fabricant. Si vous utilisez un chargeur spécifique à un type de bloc d'alimentation avec un bloc d'alimentation différent, vous pourriez créer un risque d'incendie. b. Une utilisation inappropriée peut entraîner la projection de liquide par la batterie; évitez tout contact. En cas de contact accidentel, rincez avec de l'eau. Si le liquide entre en contact avec les yeux, faites appel également à une assistance Médicale. La projection de liquide par la batterie peut provoquer des irritations ou des brûlures.

6. REPARATION

a. Confiez la réparation de votre outil électroportatif à un réparateur qualifié qui utilise exclusivement des pièces de rechange identiques. Vous garantez ainsi la fiabilité de l'outil électroportatif.

Avertissements de securite communs pour le meulage, le poncage, le brossage metallique, le polissage et la decoupe a l'abrasif

a. Cet outil électroportatif est conçu pour une utilisation en tant que meuleuse, ponceuse,rosse métallique, polisseuse ou outil de découpe. Lisez tous les avertissements, instructions, illustrations et spécifications fournis avec cet outil électroportatif. Le non-respect des consignes ci-après peut entraîner un choc électrique, un incendie et/ou des blessures corporelles graves. b. N'utilisez pas d'accessoires non spécialement conçus et recommandés par le fabricant de l'outil. Le fait de pouvoir monter des accessoires sur votre outil électroportatif ne garantit pas une utilisation en toute sécurité. c. La vitesse de rotation nominale de l'accessoire doit être au moins égale à la vitesse de rotation maximale indiquée sur l'outil électroportatif. Les accessoires utilisés à une vitesse supérieure à leur vitesse de rotation nominale risquent de se détacher.

d. Le diamètre extérieur et la largeur de votre accessoire doit correspondre aux cotes de votre outil electroportatif. Des accessoires aux dimensions inadaptees ne peuvent pas être protégés ou contrôlés correctement. e. Les meules, brides, plateaux de ponçage ou tout autre accessoire doivent correspondre exactement à la broche de l'outil életroportatif. Les accessoires dont le perçage ne correspond pas exactement à la broche de l'outil életroportatif tournent de manière irrégulière, représentent des vibrations excessives et peuvent entraîner une perte de contrôle. f. N'utilise pas d'accessoires endommagés. Avant chaque utilisation, contrôle les accessoires tels que les meules pour détecter des éclats et fissures, le plateau de ponçage pour identifier des fissures, une usure moyenne ou excessive, les brosses métalliques pour détecter des fils lâches ou cassés. En cas de chute de l'outil electrolyportatif ou de l'accessoire, contrôle la présence de dommages ou remplace l'accessoire. Après le contrôle et le remplacement de l'accessoire, vous et d'éventuelles personnes générées devez-vous placer à distance de la zone de l'accessoire en rotation et laisser tourner l'outil electrolyportatif à sa vitesse à vide maximale pendant une minute. En règle générale, les accessoires endommagés cassent pendant ce temps d'essai. g. Portez des équipements de protection personnel. Selon l'application, portez un masque intégral, des lunettes masque ou des lunettes de protection. Si nécessaire, portez un masque anti-poussière, des protections auditives, des gants et un tablier spécial qui vous protège des petits fragments d'abrasif ou de pièce à travailler. La protection oculaire doit être capable d'arrêter les projections de débris provoquées par les différentes opérations. Le masque anti-poussière ou le masque respiratoire doit filtrer les particules générées lors de l'utilisation. Une exposition prolongée à un bruit de forte intensité peut entraîner une perte d'audition. h. Gardez une distance de sécurité suffisante entre votre zone de travail et les personnes à proximité. Toute personne pénétrant dans la zone de travail doit porter un équipement de protection individuel. Des fragments de la pièce à travailler ou un accessoire cassé peuvent être projetés et provoquer des blessures en dehors de la zone directe de travail. i. Tenez l'outil par les parties isolées prévues à cet effet lorsqu'vous effectuez une opération, où l'accessoire de coupe risque d'entrer en contact avec un câble caché. Le contact de l'accessoire de coupe avec un fil sous tension mettra également sous tension les parties métalliques de l'outil et soumettra l'utilisateur à un choc électrique. j. Reposez l'outil electrostatique seulement après l'arrêt complet de l'accessoire. L'accessoire en rotation peut accrocher une surface et vous faire perdre le contrôle de l'outil. k. Veuillez ne pas démarrer l'outil électroportatif lorsque vous le transportez le long du corps. En cas de contact accidentel, l'accessoire en rotation peut happer vos vêtements et vous blesser grièvement. I. Nettoyez régulièrement les orifices de ventilation de l'outil electroportatif. Le ventilateur du moteur risque d'aspirer la poussière dans le carter et une accumulation excessive de particules métalliques peut être source de risque électrique.

m. N'utilisez pas l'outil electroportatif à proximité de matériaux inflammables. Des étincelles risquent d'enflammer ces matériaux. n. N'utilisez pas d'accessoires nécessitant un liquide de refroidissement. L'utilisation d'eau ou d'autres liquides de refroidissement peut entraîner un choc électrique. 0. Ne pas travailler de matériaux contenant de l'amiant. (l'amiant est considéré comme étant cancérigène). p. Prenez des mesures de sécurité, lorsque des poussières nuisibles à la santé, inflammables ou explosives peuvent être générées lors du travail (certaines poussières sont considérées comme étant cancérigènes) ; portez un masque anti-poussières et utilisez un dispositif d'aspiration de poussières/de copeaux s'il est possible de raccorder un tel dispositif.

Contrecoup et avertissements associes

Un contrecoup est une réaction soudaine provoquée par une meule, un plateau de ponçage, une brosse ou tout autre accessoire en rotation qui se bloque ou se coince. Un blocage entraîne l'arrêt rapide de l'accessoire en rotation et la projection de l'outil electroportatif dans la direction opposée à la rotation de l'accessoire au point de blocage. Par exemple, si une meule se coince ou se bloque dans la pierre à travailler, le bord de la meule pénétrant au point de blocage peut entamer la surface du matériel et la meule peut ressortir ou être ejectée. En fonction du sens de rotation de la meule au point de blocage, celle-ci peut être projetée vers l'utilisateur ou à l'opposé de celui-ci. Dans ces conditions, les meules peuvent également casser. Le contrecoup résultat d'une utilisation incorrecte de l'outil electroportatif et/ou de mauvaises conditions ou procédures d'utilisation. Ce phénomène peut être évité en prenant les précautions suivantes.

a. Maintenez fermement l'outil et campez votre corps et vos bras de manière à résister aux forces de contrecoup. Utilisez systématiquement la poignée supplémentaire, s'il y en a une, pour contrôler au maximum les forces de contrecoup ou le couple de réaction au démarrage. Les forces de contrecoup ou le couple de réaction peuvent être amortis par l'utilisateur si les précautions correctes sont observées. b. Ne placez jamais votre main à proximité de l'accessoire en rotation. Lors d'un contrecoup, l'accessoire risque de rebondir sur celle-ci. c. Ne restez pas dans la zone de contrecoup possible de l'outil electroportatif. Le contrecoup entraînera l'outil dans la direction opposée au mouvement de la meule au point de blocage. d. Soyez extrêmement vigilant lors du travail des coins, arêtes coupantes, etc. Evitez que l'accessoire rebondisse contre la pièce à travailler et qu'il se coince. L'accessoire en rotation a tendance à accrocher au niveau des coins, des arêtes coupantes ou lorsqu'il rebondit, avec une possibilité de perte de contrôle ou de contrecoup. e. N'utilisez pas de lames de scie à chaîne ou dentées. Ce type de lame provoque fréquemment des contrecoups et une perte de contrôle.

Consignes de securite specifiques au poncage et a la decoupe a l'abrasif

a. N'utilise que des meules recommendées pour votre outil életroportatif et le capot de protection congu pour la meule selectionnée. Les meules non conçues pour l'outil életroportatif ne peuvent pas être suffisamment protégées et présentent alors un danger. b. Employez les meules exclusivement pour les applications recommandées. Par exemple: ne meuz pas avec la surface latérale d'un disque à tronconner. Les meules à tronconner sont concues pour enlever de la matière avec le bord et les forces latérales appliquées à ces meules peuvent provoquer leur destruction. c. Utilisez systématiquement des brides de serrage en parfait état, dont la taille et la forme sont appropriées à la meule sélectionnée. Les brides appropriées seront de support à la meule et réduisent ainsi le risque de rupture de celle-ci. Les brides pour les disques à tronconner peuvent différer de celles pour d'autres meules. d. N'utilise pas de meules usées d'outils électroportatifs de plus grande taillie. Les meules prévues pour un outil électroportatif plus grand ne sont pas conçues pour les vitesse de rotation accrues des outils électroportatifs plus petits et risquent de casser.

Consignes de securite supplementaires pour la decoupe a l'abrasif

a. Évitez de coincer le disque à tronconner ou d'appliquer une pression excessive. N'essayez pas de réaliser des coupes trop profondes. Une surcharge du disque en augmente la sollicitation et donc les risques de torsion ou de blocage, ce qui entraînerait un contreoup ou la destruction de la meule. b. Ne vous placez pas dans l'axe de la meule en rotation ni derrière celle-ci. Si la meule au contact de la zone travaillée s'éloigne de vous, un contrecoup risque de ramener le disque et l'outil electroportatif directement sur vous. c. Lorsque le disque se bloque ou que vous interrompez une passée pour une raison ou une autre, éteignez puis immobilisez l'outil jusqu'à ce que le disque s'arrête complètement. N'essayez en aucun cas de sortir le disque à tronconner en rotation du matériel, sinon il existe un risque de contrecoup. Recherchez la cause du blocage et prenez les mesures nécessaires pour y remédier. d. Ne redémarrez pas l'opération de découpe dans la pièce à travailler. Attendez que la meule ait atteint sa vitesse de rotation maximale et introduisez-la précautionneusement dans le matériel. En cas de redémarrage de l'outil electroportatif dans la pièce à travailler, le disque risque de se coincer, de dessortir ou de provoquer un contreoup. e. Utilisez des supports pour les panneaux ou toute pièce de grandes dimensions, afin de réduire le risque de blocage de la meule et de contrecoup. Les pièces de grandes dimensions ont tendance à s'arquer sous leur propre poids. Les supports doivent être placés sous la pièce à travailler, après la ligne de coupe et près du bord de la pièce, des deux côtés de la meule.

f. Redoublez de prudence lorsque vous effectuez une "coupe traversante" dans des murs existants ou autres parois aveugles. Le disque à tronconner peut sectionner des canalisations de gaz ou d'eau, des câbles électriques ou des objets pouvant causer un contrecoup.

Consignes de securite specifiques pour le poncage

Lors du ponçage, n'utilisez pas un disque abrasif surdimensionné. Respectez les indications du fabricant concernant la feuille abrasive. Les feuilles abrasives trop grandes par rapport au plateau de ponçage représentent un risque de lacération et peuvent provoquer le blocage ou la déchirure du disque abrasif, ou un contrecoup.

Consignes de securite specifiques pour le polissage

a. Evitez qu'une partie mal fixée du disque de polissage ou que des cordes de fixation ne tournent librement. Raccourcissez les cordes de fixation. Des cordes de fixation lâches ou en rotation peuvent happer vos doigts ou se coincer sur la pièce à travailler.

Consignes de securite specifiques pour le brossage metallique

a. Ayez à l'esprit que la brosse perd des fils métalliques même pendant le travail normal. Évitez une sollicitation trop élevée des fils métalliques en appliquant une pression excessive sur la brosse. Les fils métalliques arrachés peuvent pénétrer facilement dans des vêtements légers et/ou la peau. b. Si un capot de protection est recommandé pour le brossage métallique, évitez tout contact entre ce capot et la brosse métallique. Les brosses métalliques circulaires ou autres peuvent augmenter de diamètre en raison de la pression et des forces centrifuges.

Mise au rebut

Les outils electroportatifs, ainsi que leurs accessoires et emballages doivent être triés en vue de leur recyclage approprié.

Seulement pour les PAYS de l'union europeenne

Ne jetez pas votre appareil électroportatif avec les ordures ménagères!

Conformément à la directive européenne 2002/96/CE relative à la mise au rebut des équipements électriques et électroniques, et à sa transposition dans le droit national, les outils électroportatifs inutilisables doivent faire l'objet d'une collecte distincte et être mis au rebut d'une manière respectueuse pour l'environnement.

Specifications generales

Tension nominale 7.2 V

Intensité nominale 0,2 A/1 Ah

Vitesse à vide: n. 25000 tr/min

Pince 0,8 mm, 1,6 mm, 2,4 mm, 3,2 mm

Rallonges

Utilisez des rallonges entièrement déroulées et fiables d'une intensité de 5 A.

Montage

ETEIGNEZ SYSTEMATIQUEMENT L'OUTIL AVANT DE CHANGER D'ACCESSOIRE OU DE PINCE OU POUR REPARER L'OUTIL.

L'outil multifonctions Dremel est un outil de précision de très grande qualité, capable d'accomplir des tâches minutieuses et complexes. Ces opérations incluent notamment le ponçage, la sculpture et la gravure, ainsi que la découpe, le nettoyage et le polissage.

Illustration 1

A. Écrou de blocage B. Pince porte-embout C. Interrupteur Marche/Arrêt D. Bouton de blocage d'arbre E. Variateur de vitesse F. Orifices de ventilation G. Poignée couple H. Témoin de charge I. Chargeur J. Rangement des accessoires K. Rangement des clés

Mise en CHARGE de l'outil

L'outil rotatif sans fil n'est pas complètement chargé. L'outil est équipéd'un bloc d'alimentation fixe. Assurez-vous de charger la batterie avant la première utilisation de l'outil.

Pour charger l'outil :

1. Eteignez l'outil.
2. Placez l'outil dans le chargeur.
3. Branchez le chargeur dans la source d'alimentation.

Voyant vert allumé = en charge. Voyant vert éteint = charge terminée.

Le chargeur interrupt automatiquement la charge dès que la batterie est complètement rechargée. Vous pouvez laisser l'outil dans le chargeur.

1. Il faut environ 5 heures au chargeur pour recharger une batterie complètement déchargée.

Remarques importantes sur la CHARGE

Cet outil est équipé d'une batterie au lithium-ion et d'une station d'accueil offrant les avantages suivants :

1. La batterie au lithium-ion, placée dans son rangement, reste chargée pendant 2 ans au maximum. Elle est donc toujours prête à l'emploi.
2. Vous pouvez placer le chargeur et le recharger à tout moment sans réduire sa capacité de charge d'origine.
3. Le chargeur est conçu pour accueillir votre outil pendant vos travaux de bricolage. Il vous suffit de placer l'outil dans le chargeur lorsque vous ne l'utilisez pas, ce qui garantit une charge constante et donc une autonomie plus longue.
4. Le chargeur a ete concu pour un chargement rapipe de la batterie uniquement a des temperatures comprises entre 4°C et 41~^ C
5. Si la batterie ne se recharge pas correctement :

a. Vérifiez que l'outil est correctement placé dans le chargeur. b. Vérifiez la présence d'une tension correcte à la prise murale en branchant un autre appareil électrique. c. Vérifiez si la prise n'est pas raccordée à un interrupteur d'éclairage commandant une mise hors tension lorsqu'l'éclairage est éteint. d. Vérifiez que les bornes de la batterie ne sont pas sales. Le cas échéant, nettoyez avec un coton-tige et de l'alcool.

REMARQUE: L'emploi de chargeurs non vendus par DREMEL risque d'annuler la garantie.

PINCES porte-embout

Les accessoires Dremel disponibles pour l'util multifonctions sont fournis avec différentes tailles de queues. Quatre tailles de pince sont disponibles pour les différentes queues. Ces tailles sont identifiées par les bagues au dos de la pince.

Illustration 2

L. Pince 0,8 mm avec une bague (483) M. Pince 1,6 mm avec deux bagues (482) N. Pince 2,4 mm avec trois bagues (481) O. Pince 3,2 mm sans bague (480)

NOTA: Certains kits d'util multifonctions peuvent ne pas inclure les quatre tailles de pince. Les pinces sont disponibles séparément.

Utilisez systématiquement la pince correspondant au diamètre de queue de l'accessoire que vous projetez d'employer. N'engagez pas de queue de grand diamètre dans une pince de diamètre plus petit.

Illustration 3

P. Bouton de verrouillage de l'arbre Q. Clé de pince R. Sens de serrage S. Sens de desserrage T. Écrou de blocage

1. Faites coulisser en avant le bouton de blocage d'arbre, maintenez et tournez l'arbre à la main jusqu'à ce qu'il s'enclenche. N'actionnez pas le bouton de blocage tant que l'outil multifonctions n'est pas complètement arrêté.
2. Lorsque le bouton de blocage d'arbre est enfoncé, desserrez et déposez l'écrou de blocage. Utilisez la clé de pince si nécessaire.
3. Déposez la pince en la dégageant de l'arbre.
4. Engagez à fond la nouvelle pince appropriée dans l'arbre, puis repositionnez et resserrez à la main l'écrou de blocage. Ne serrez pas complètement l'écrou en l'absence d'embout ou d'accessoire.

Changement d'accessoire

ILLUSTRATIONS 3/4

P. Bouton de verrouillage de l'arbre

1. Faites coulisser en avant le bouton de blocage d'arbre, maintenez et tournez l'arbre à la main jusqu'à ce qu'il s'enclenche.
2. Lorsque le bouton de blocage d'arbre est enfoncé, desserrez l'écrou de blocage (sans le déposer). Utilisez la clé de pince si nécessaire.
3. Engagez à fond l'embout ou la queue d'accessoire dans la pince.
4. Le bouton de blocage d'arbre étant toujours enfoncé, serrez à la main l'écrou de blocage jusqu'à ce que l'embout ou la queue de l'accessoire soit bien serré dans la pince. Ayez recours à la clé de pince pour bien fixer l'embout ou l'accessoire dans la pince.

NOTA: Lisez impérativement les instructions d'utilisation fournies avec votre accessoire Dremel.

Utilisez uniquement des accessoires testés par Dremel.

Utilisation

La première étape consiste à faire connaissance avec l'outil.

Prenez-le, soupesez-le et cherchez son équilibre dans votre main. Sentez sous vos doigts la partie conique du corps. Celle-ci peut de tenir l'outil comme un crayon. Le design unique de la poignée sous offre un confort et un contrôle accrus en cours d'utilisation.

Ne tournez jamais l'outil vers votre visage, orientez-le vers l'extérieur. Des accessoires qui ont pu être endommagés lors de la manipulation peuvent être violamment projetés sous l'effet de la vitesse.

Lorsque vous tenez l'outil, évitez d'obstruer les orifices de ventilation avec vos mains. Cette obstruction peut provoquer une surchauffe du moteur.

IMPORTANT! Exercez-vous d'abord sur des matériaux de récupération pour apprécier le fonctionnement de l'outil à vitesse élevée. Gardez à l'esprit que votre outil multifonctions sera le plus performant à sa vitesse de travail avec l'accessoire Dremel approprié. Si possible, évitez toute pression sur l'outil pendant

son utilisation. Au contraire, appliquez légèrement l'accessoire en rotation à l'endroit voulu sur la surface à travailler. Concentrez-vous sur le guidage de l'outil sur la pièce en n'appliquant qu'une très légère pression de la main. Laissez l'accessoire faire le travail.

En règle générale, plusieurs passes avec l'outil sont préféribles à une seule pour accomplir le travail. Un contact léger permet un contrôle optimal et évite les risques d'erreur. Pour maîtriser l'outil Stylus, tenez-le comme un crayon, entre le pouce et l'index. ILLUSTRATION 5. Une poignée inverse est l'alternative pour les travaux de très près. ILLUSTRATION 6 Tournez l'outil latéralement en pointant la poignée tout en gardant la main sur la table. ILLUSTRATION 7 Pour une stabilité optimale, positionnez le manche de l'outil sur la table pour stabiliser et contrôler l'accessoire. ILLUSTRATION 8

Votesses de fonctionnement

Cet outil rotatif fonctionne à une vitesse élevée. Celle-ci varie dans une plage comprise entre 5.000 et 25.000 tr/min. L'ajustement de la vitesse de rotation à votre projet donnera un meilleur résultat final. Pour une qualité optimale lorsque vous travaillez sur différents matériaux, régler le variateur de vitesse en conséquence. Pour sélectionner la vitesse appropriée à l'accessoire employé, exercez-vous d'abord sur des matériaux de récupération.

Les vitesses sont marquées sur le sélecteur de vitesses sur la partie arrière de l'outil. Reportez-vous au tableau des réglages de vitesses aux pages 4 à 6, afin de déterminer la vitesse appropriée en fonction du matériel employé et de l'accessoire.

*) Vitesse pour les coupes peu profondes. Attention, risque de brûlage sur les rainures profondes.

La majorité des tâches peuvent être accomplies en utilisant l'outil à sa vitesse maximale. Néanmoins, certains matériaux (plastiques et métaux spécifiques) peuvent être endommagés par la chaleur résultant du fonctionnement à vitesse élevée et doivent donc être travaillés à des vitesses relativement faibles. Le fonctionnement à faible vitesse (inférieure ou égale à 15.000 tr/min) convient en général aux travaux de polissage avec les accessoires de polissage en œuvre. Toutes les applications de brossage nécessitant des vitesses réduites afin d'éviter l'arrangement de fils métalliques. À faible vitesse, laissez l'outil performant faire le travail pour vous. Les vitesses plus élevées conviennent moins pour travailler les bois durs, les métaux et le verre, ainsi que pour percer, sculpter, défonce, profiler et réaliser des feuillures ou des embrèvements dans le bois. Les positions d'interrupteur correspondant approximativement aux vitesses de rotation suivantes:

Position interrupteur	Plage de vitesse
1-2	5.000 - 9.000 tr/min
3-4	9.000 - 13.000 tr/min
5-6	13.000 - 17.000 tr/min
7-8	17.000 - 21.000 tr/min
9-10	21.000 - 25.000 tr/min

Quelques conseils concernant la vitesse d'utilisation de l'outil:

• Le plastique et les autres matériaux qui fondent à basse température doivent être coupés à des vitesses réduites.
• Le polissage, le lustrage et le nettoyage à la Brosse métallique doivent être effectés à des vitesses inférieures à 15.000 tr/min, afin de ne pas endommager la Brosse et le matériel. Le bois doit être coupé à vitesse élevée. Le fer ou l'acier doit être coupés à vitesse élevée.
• Si une fraise en acier haute vitesse commence à fibrer, c'est généralement que sa vitesse de rotation est trop faible. L'aluminium, ainsi que les alliages de cuivre, de plomb, de zinc et d'étain peuvent être coupés à diverses vitesses selon le type de découpe effectué. Appliquez de la paraffine (pas d'eau) ou un lubrifiant approprié sur la fraise afin d'éviter l'adhérence de déchets de coupe sur les tranchants de la fraise.

NOTA: Une pression accrue sur l'outil ne constitue pas la solution pour des performances. Essayez un autre accessoire ou une autre vitesse pour obtenir le résultat souhaité.

Protection anti-calage

Cet outil dispose d'un système anti-calage destiné à protéger le moteur et la batterie. Si l'outil reste bloqué trop longtemps ou si vous courbez le foret dans une pièce à usiner, notamment à vitesse élevée, il se met hors tension automatiquement. Il vous suffit de dégager l'outil, de l'éteindre pendant 3 secondes puis de le rallumer pour continuer à l'utiliser. Lorsque la batterie est presque déchargée, il est possible que l'outil s'éteigne automatiquement plus fréquemment que d'habitude. Dans ce cas, il est temps de recharger la batterie.

RETARD de mise sous tension

L'outil Stylus est équipé d'un interrupteur retardateur de mise sous/hors tension pour le protéger d'un démarage intempestif. Pour permettre en marche votre outil, vous devez maintenir enfoncé le bouton pendant environ une demi-seconde. Si votre outil ne se met pas en marche immédiatement, maintenez enfoncé le bouton un peu plus longtemps.

Entretien

Toute opération d'entretien préventif effectuée par du personnel non autorisé peut entraîner le positionnement incorrect de composants internes et présenter des risques graves. Nous recommandons de confier les opérations d'entretien de l'outil à un Centre Technique Dremel. Pour éviter les blessures résultant d'un démarrage accidentel ou d'un choc électrique, éteignez systématiquement l'outil avant les opérations de réparation ou de nettoyage.

Nettoyage de l'outil

ETEINDRE L'OUTIL AVANT SON NETTOYAGE

Les orifices de ventilation et les curseurs des interrupteurs doivent être tenus propres et exempts de corps étrangers. Ne tentez pas de nettoyer l'outil en insérant des objets pointus à travers les orifices de ventilation.

L'outil peut être nettoyé à l'air comprimé. Dans ce cas, portez systématiquement des lunettes de protection.

L'outil multifonctions de Dremel ne requiert aucune lubrication. Certains détergents et solvants endommageront les pièces en plastique. C'est notamment le cas de l'essence, du tetrachlorure de carbone, des solvants chlorés, de l'ammoniaque et des détergents domestiques qui contiennent de l'ammoniaque.

Nettoyez les zones de "poignée souple" de l'outil au moyen d'un chiffon humide. Il peut être nécessaire de renouveler plusieurs fois l'opération pour le nettoyage des surfaces rigides encrassées.

Reparation et garantie

Ce produit DREMEL fait l'objet d'une garantie conforme aux réglementations légales en vigueur dans votre pays; les dommages résultant de l'usure normale, d'une surcharge ou d'une utilisation inappropriée sont exclus de la garantie.

En cas de réclamation, envoyez l'outil non démonté avec le justificatif d'achat à votre revendeur.

Contacter DREMEL

Pour plus d'informations sur la gamme de produits, le support technique et l'assistance téléphonique de la société Dremel, visitez le site www.dremel.com

Dremel Europe, P. O. Box 3267, 4800 DG Breda, Pays-Bas

Tsang 0,8 mm, 1,6 mm, 2,4 mm, 3,2 mm
