BEDIENUNGSANLEITUNG STYLUS LITHIUM-ION DREMEL

CE KONFORMITÄSERKLARUNG Wir erklärten in alleiner Verantgangt, daß diese Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60 745, EN 55 014, gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).

GERAUCH/VIBRATION Gemessen gemäß EN 60 745 betragt der Schaldruckpegel\ dies Geerates 58 dB(A) und der Schalleitungspegel 69 dB(A) (Standard- abweichung: 3 dB), und die Vibration 0,2 m/s² (Hand-Arm Methode).

Technische Unterlagen bei: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

F

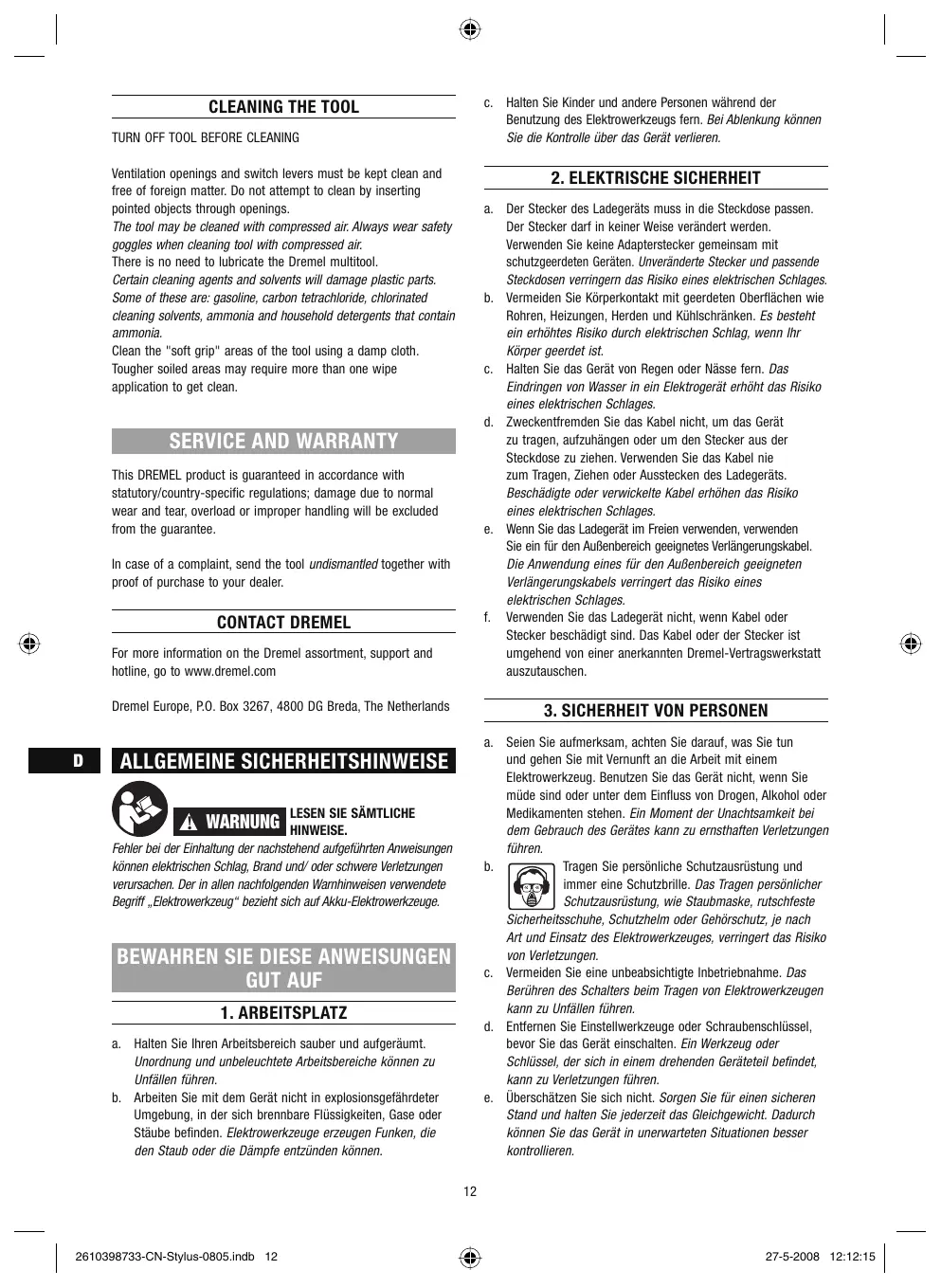

ALLGEMEINE SICHERHEITSHINWEISE

A WARNING

LESEN SIE SAMTLICHE HINWEISE.

Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Der in allen nachfolgenden Warnhinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf Akku-Elektronerkzeuge.

BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF

1. ARBEITSPLATZ

a. Halten Sie ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b. Arbeitsen Sie mit dem Gerät nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. ELEKTRISCHE SICHERHEIT

a. Der Stecker des Ladegerats muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwendten Se keine Adapterstecker gemeinsam schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringer das Risiko eines elektrischen Schlages.
b. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöthes Risiko durch elektrischen Schlag, wenn ihr Körper geerdet ist.
c. Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d. Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Verwendten Sie das Kabel nie zum Tragen, Ziehen oder Ausstecken des Ladegerats. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e. Wenn Sie das Ladegerät im Freien verwenden, verwenden Sie ein für den Außenbereich geeignetes Veränderungskabel. Die Anwendung eines für den Außenbereich geeigneten Veränderungskabels verringg das Risiko eines elektrischen Schlages.
f. Verwenden Sie das Ladegerät nicht, wenn Kabel oder Stecker beschädigt sind. Das Kabel oder der Stecker ist umgehend von einer anerkannten Dremel-Vertragswerkstatt auszubauschen.

3. SICHERHEIT VON PERSONEN

a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerzeug. Benutzten Sie das Gerät nicht, wenn Sie mühde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit bei dem Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
b. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Das Berühren des Schalters beim Tragen von Elektrowerkzeugen kann zu Unfallen führen.
d. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e. Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerat in unerwarteten Situationen better kontrollieren.

f. Tragen Sie geeignete Kleidung. Tragen Sie keine weitere Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder large Haare konnen von sich bewegenden Teilen erfasst werden.
g. Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewisern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringt die Gefährduren durch Staub.

4. SORGFÄLTIGER UMGANG MIT UND GEBRAUCH VON ELEKTROWERKZEUGEN

a. Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und richer im angegebenen Leistungsbereich.
b. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c. Schalten Sie das Elektrowerkzeug aus, bevor Sie Einstellungen vornehmen, Zubehör austauschen oder es weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Gerätes.
d. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benuten, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e. Pflogen Sie das Gerät mit Sorgfait. Kontrollieren Sie, ob bewegliche Geräteleine einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Geräte typ vorgeschreiben ist. Berücksichtigten Sie darauf bei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.

5. VERWENDUNG UND HANDHABUNG DES AKKUS

a. Laden Sie den Akku nur mit dem vom Hersteller angegebenen Ladegerät auf. Bei der Verwendung eines für eine Akkuart geeigneten Ladegerät mit einer anderen Akkuart kann Feuergefahr bestehen.
a. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie jeglichen Kontakt damit. Bei versehentlichem Kontakt mit der Flüssigkeit spulen Sie sie mit Wasser ab. Gelangt die Flüssigkeit in die Augen, suchen

Sie zusätzlich einen Arzt auf. Aus dem Akku austretende Flüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

6. SERVICE

a. Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

SICHERHEITSANWEISUNGEN ZU ALLEN BETRIEBSARTEN

GEMEINSAMEWARNHINWEISEZUM SCHLEIFEN,SANDPAPIERSCHLEIFEN, ARBEITEN MIT DRAHTBURSTEN,POLIEREN UNDTRENNSCHLEIFEN

a. Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Sandpapierschleifer, Drahtbürste, Polierer und Trencscheilfmaschine. Beachten Sie alle Warnhinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Elektrowerkzeug erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommt.
b. Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für diesen Elektrowerzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an ihrem Elektrowerzeug befestigen können, garantiert das keine sichere Verwendung.
c. Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehor, das sich Schneller als zulässig dreht, kann zerstört werden.
d. AuBendurchmesser und Dicke des Einsatzwerkzeugs müssen den MaBgangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.
e. Schleifscheiben, Flansche, Schleifteller oder andere Zubehör müssen genau auf die Schleifspindel Ihres Elektrowerkeugs passen. Einsatzwerkzeuge, die nicht/genau auf die Schleifspindel des Elektronwerkezugs passen, drehen sich ungleichmäßig, vibrierten sehr stark und können zum Verlust der Kontrolle führen.
f. Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiö oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Dräte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüften Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Höhe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und setzen Sie das Elektrowerkzeug eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen mein ist in dieser Testzeit.

g. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrülle. Soweit angemessen, tragen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ohnen fernhalt. Die Augen sollen vor herumfliegenden Fremdkörpers geschütt werden, die bei verschieden Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehen Staub filtern. Wenn Sie large lautem Lärn ausgesetzt sind, können Sie einen Hörverlust erleiden.
h. Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
i. Fassen Sie das Elektrowerkzeug nur an isolierten Grifflächen an, wenn Sie Arbeitsen ausführten, bei denen das Schneidwerkezeug verborgene Stromleitungen treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metalleteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.
j. Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug vollig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
k. Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihr Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug sich in ihren Körper bohren.
1. Reinigen Sie regelmäßige die Lüftungsschütze ihre Elektrowerkzeugs. Das Motorgebäufezieht Staub in das Gehäuse, und eine starke Ansammlung von Metalstaub kann elektrische Gefahren verursachen.
m. Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.
n. Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.
0. Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebsergebn).
p. Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube entstehen konnen (manche Stäube gelten als krebsertragend); tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub-/ Späneabsaung.

RÜCKSCHLAG UND ENTSPRECHENDEWARNHINWEISE

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abruerten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtigung des Einsatzwerkzeugs

an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihrweg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a. Halten Sie das Elektrowerkzeug gut fest und bringen Sie ihren Körper und ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfängen können. Verwendten Sie immer den Zusatzgriff, falls vorhanden, um die großmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmahmen die Rückschlag- und Reaktionskräfte beherrschen.
b. Bringen Sie ihre Hand die niehse sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über ihre Hand bewegen.
c. Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektronwerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
d. Arbeitsen Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstuck zugruckprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abpralt das zu sich verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
e. Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen früig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

BESONDERE WARNINGHINWEISE ZUM SCHLEIFEN UND TRENNSCHLEIFEN

a. Verwenden Sie ausschließlich die für Ihr Elektronwerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektronwerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
b. Schleifkörper * dürfen nur für die empfohlenen Einsatzmöglichekeiten verwendet werden. Z. B.: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafftinwirkung auf diese Schleifkörper kann sie zerbrachten.
c. Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Höhe und Form für die von Ihnen gewährte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringn so die Gefahr eines Schleifscheibenbruchs. Flansche für Trenscheiben können sich von den Flanschen für andere Schleifscheiben unterschieden.
d. Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen vonkleineren Elektrowerkzeugen ausgelegt und können brechen.

WEITERERE BESONDERE WARNINGNHEISE ZUM TRENNSCHLEIFEN

a. Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßigen tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhohten den Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.
b. Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegewegen, kann im Falle eines Rückschlags das Elektronwerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
c. Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrenen, schalten Sie das Elektrowerkezeug aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und behehen Sie die Ursache für das Verklemmen.
d. Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennischeibe erst ihre volte Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstuck��gen oder einen Rückschlag verursachen.
e. Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmt Trenscheibe zu vermindern. GroBe Werkstücke konnen sich unter ihrem eigenen Gewicht durchbügen. Das Werkstück muss auf beiden Seiten abgestutzt werden, und bzw sowohl in der Nähdes Trenschnitts als auch an der Kante.
f. Seien Sie besonderss vorsichtig bei „Taschenschritten" in bestehende Wände oder andere nicht einsenhbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückslag verursachen.

BESONDERE WARNINGNINWEISE ZUM SANDPAPIERSCHLEIFEN

a. Benutzen Sie keine überdimensionierten Schleifblätter, sondern befolgen Sie die Herstellerangaben zur Schleifblattgröße. Schleifblätter, die über den Schleifteller hinausragen, konnen Verletzungen verursachen sowie zum Blockieren, Zerreßen der Schleifblätter oder zum Rückschlag führen.

BESONDEREWARNHINWEISEZUMPOLIEREN

a. Lassen Sie keine losen Teile der Polierhaube, insbesondere Befestigungsschnüre, zu. Verstauen oder kürzen Sie die Befestigungsschnüre. Lose, sich mittrehende Befestigungsschnüre können ihre Finger erfassen oder sich im Werkstück verfangen.

BESONDERE WARNHINWEISE ZUM ARBEITEN MIT DRAHTBURSTEN

a. Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende

Drahtstücke können sehr leicht durch)dünne Kleidung und/ oder die Haut dringen.

b. Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbrüsse berühren können. Teller- und Topfürsten können durch Anpressdruck und Zentrifugaikräfte ihren Durchmesser verfügbar.

UMGEBUNG

ENTSORGUNG

Elektrowerkzeuge, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführten werden.

NUR FÜR EU-LÄNDER

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweitgerechten Wiederverwertung zugeführrt werden.

SPEZIFIKATIONEN

ALLGEMEINE SPEZIFIKATIONEN

Spannung. 7.2V Lithium-lon

Stromstärke 0,2 A / 1 Ah

Leerlaufdrehzahl. 25.000 U/min

SpanNZangen fur 0,8 mm, 1,6 mm, 2,4 mm, 3,2 mm

VERLÄNGERUNGSKABEL

Verwenden Sie nur vollständig abgewickelte und unbeschädigte Verläufigungskabel mit einer Kapazität von mindestens 5 A.

MONTAGE

SCHALTEN SIE DAS WERKZEUG IMMER AUS, BEVOR SIE DIE ZUBEHRTEILE ODER SPANNZANGEN WECHSELN ODER SERVICEARBEITEN AM WERKZEUG DURCHFUHREN.

ALLGEMEIN

Dremel Multitool ist ein hochpräzises Werkzeug für besondere feine und detailierte Arbeiten. Das breite Spektrum der Dremel Zubehörteile und Vorsatzgeräte bietet ihren eine große Vielzahl von Anwendungen. Hierzu gehört beispieleweise Schleifen, Fräsen, Gravieren, Schneiden/Trennen, Reinigen und Polieren.

ABBILDUNG 1

A. Spannmutter
B. Spannzange
C. Ein-/Ausschalter
D. Spindelarretierungsknopf
E. Drehzahlwahlschalter

F. Lüftungsschlitze
G. Softgrip
H. Ladeanzeige
I. Ladegerät
J. Zubehöraufbewährung
K. Schlüsselaufbewährung

WERKZEUG LADEN

Das Akkugerat ist nicht vollständig geladen. Das Werkzeug verfügbar über einen nicht austauschbaren Akku. Der Akku muss vor der ersten Verwendung aufgeladen werden.

So wird das Werkzeug geladen:

1. Schalten Sie das Werkzeug aus.
2. Setzen Sie das Werkzeug in das Ladegerät.

3. Schliessen Sie das Ladegerät an die Stromquelle an.

4. Grüne Licht AN = Werkzeug wird geladen.

5. Grünes Licht AUS = Ladevorgang abgeschlossen. Das Ladegerat beendet automatisch den Ladevorgang, wenn der Akku vollständig geladen ist. Das Werkzeug kann auf dem Ladegerat verbleiben.

6. Bei vollständig entladen Akkus dauert der Ladevorgang ungebung 5 Stunden.

WICHTIGA LADEHINWEISE

Dieses Werkzeug verfügbar über einen Lithium-lonen-Akku und eine Docking-Station mit den folgenden Vorteilen:

1. Gelagerte Lithium-lonen-Akkus behalten ihre Ladung 2 Jahre lang, so dass das Werkzeug jederzeit einsatzbereit ist.
2. Sie können das Werkzeug jederzeit auf das Ladegerät setzen und auflunden, ohne dass die ursprüngliche Ladekapazität ab Werk verfindert wird.
3. Das Ladegerät dient gleichzeitig als Ablage des Werkzeugs, wenn Sie es gerade nicht benöttigen. Setzen Sie das Werkzeug einfach in das Ladegerät, wenn Sie es gerade nicht benöttigen. Es wird dann kontinuierlich aufgeladen, so dass Sie es länger verwenden können.
4. Das Ladegerät ist als Schnelladegerät konzipiert. Dies Funktioniert nur bei einer Akkutemperatur zwischen 4^ und 41^ .
5. Falls sich der Akku nicht richtig laden lässt:

a. Kontrollieren des korrekten Sitzes des Werkzeugs im Ladegerät.
b. Kontrollieren der Funktionsfähigkeit der betreffenden Steckdose durch Anschlieben eines anderen Elektrogeräts.
c. Prufen, ob die Steckdose an einen Lichtschalter angeschlossen ist, der die Steckdose bei Ausschalten der Beleuchtung ebenfalls ausschaltet.
d. Die Akkukontakte auf Verschmutzungen kontrollieren. Bei Bedarf mit einem alkoholgetränkten Wattestächen reinigen.

HINWEIS: Die Verwendung von Ladegeräten, die nicht von Dremel vertrieben wurden, kann den Verlust ihrer Garantieansprüche nach sich zieren.

SPANNZANGEN

Dremel Multitool Zubehörteile haben unterscheidliche Schaftdurchmesser. Für diese unterscheidlichen Durchmesser stehen vier SpanNZangen zur Verfügung. Die große der SpanNZange ist jeweils an den Ringen auf der Rückseite der SpanNZange erkennbar.

ABBILDUNG 2

L. 0,8 mm Spannzange mit einem Ring (483)
M. 1,6 mm Spannzange mit zwei Ringen (482)
N. 2,4 mm Spannzange mit drei Ringen (481)
0. 3,2 mm Spannzange ohne Ring (480)

HINWEIS: Manche Multitool Kits enthalten nicht alle vier Spannzangen. Spannzangen sind separat als Zubehör erhältlich.

Verwenden Sie stets die für den Schaftdurchmesser des Zubehörteils passende Spannzange. Drücken Sie einen Schaff mit einem größeren Durchmesser niemals gewaltsam in eine Kleinere Spannzange.

WECHSELN VON SPANNZANGEN

ABBILDUNG 3

P. Spindelarretierung
Q. Spannzangenschlüssel
R. Anziehen
S. Losen
T. Spannmutter

1. Schiebern Sie den Spindelarretierungsknopf nach vorne, halten Sie hin gedrückt und drehen Sie den Schaft von Hand, bis die Spindelarretierung greift. Betätigten Sie die Spindelarretierung nie bei laufendem Werkzeug.
2. Lösien Sie bei gedrücktem Spindelarretierungsknopf die Spannmutter undnehmen Sie sie ab. Verwenden Sie ggf. den Spannzangenschlüssel.
3. Ziehen Sie die Spannzange von der Spindel ab.
4. Setzen Sie die Spannzange der gewünschten Großvollständig in die Spindel ein undziehen Sie die Spannmutter liegt an.Ziehen Sie die Mutter nie vollständig fest, wenn kein Zubehörteil eingesetzt ist.

WECHSELN VON ZUBEHÖRTEILEN

ABBILDUNG 3/4

P. Spindelarretierungsknopf

1. Schieber Nie den Spindelarretierungsknopf nach vorne, halten Sie ihn gedrückt und drehen Sie den Schaft von Hand, bis die Spindelarretierung greift.
2. Lösen Sie bei gedrücktem Spindelarretierungsknopf die Spannmutter ohne sie abzunehmen. Verwenden Sie ggf. den Spanzzangenschlüssel.
3. Schieber den Sie den Schaft des Zubehörteils vollständig in die Spannzange.
4. Ziehen Sie die Spannmutter bei betätigter Spindelarretierung mit der Hand an, bis die Spannzange den Schaff des Zubehörteils greift. Verwenden Sie den Spannmutter-Schlüssel zur Sicherung des Bits oder des Zubehörns in der Spannzange.

HINWEIS: Beachten Sie unbedingt auch die Bedienungs- und Sicherheitshinweise des jeweiligen Zubehörteils!

Verwenden Sie nur Dremel-geprüfte Hochleistungs-Zubehör-komponenten.

ERSTE SCHRITTE

VERWENDUNG

Als ersten Schritt für die Verwendung des Multitool sollenn Sie ein Gefühl für das Werkzeug gekommen. Nehmen Sie das Werkzeug in die Hand und machen Sie sich mit seinem Gewicht und Schwerpunkt vertraut. Beachten Sie die Verjüngung des Gehäuses, durch die sich das Werkzeug wie ein Füll federhalter oder Bleistift haltenläst. Der einzigartige Softgrip bietet mehr Komfort und Kontrolle während der Anwendung.

Halten Sie das Werkzeug stets von ihrer Gesicht abgewandt und tragen Sie immer eine Schutzbrille. Teile von beschädigtem Zubehör können sich beim Erreichen hoher Drehzahlen unter Umständen lose.

Halten Sie das Werkzeug so, dass Sie die Luftrungsschlitze nicht mit der Hand abdecken. Durch Blockieren der Luftrungsschlitze konnte der Motor überhitzen.

WICHTIG! Über Sie zunachst mit etwas Abfallmaterial, um ein Gefühl)dafür zu gekommen, wie sich das Werkzeug bei hoher Drehzahl verhält. Denken Sie daran, dass Ihr Multitool die besten Ergebnisse liefert, wenn Sie die richtige Drehzahl sowie geeignete Zubehörteile verwenden. Arbeitsen Sie ohne Druck. Durch die hohe Rotationsgeschwindigkeit ist es ausreichend, das Multitool nur weniger über die Oberfläche des Werkstücks zu führen.

Normalerweise erzielen Sie bessere Ergebnisse, wenn Sie mit dem Werkzeug mehrmals über die Oberfläche fahren, als mit einem einzigen Arbeitsgang. Außerdem haben Sie bei drucklosem Arbeiteten eine bessere Kontrolle und verringnern das Fehlerrisiko. Sie können den Stylus am leichtesten kontrollierten, wenn Sie das Werkzeug wie einen Stift zwischen ihrem Daumen und Zeigefinger halten. ABBILDUNG 5. Sie können das Werkzeug auch anders herum halten, falls dies für ihren Anwendungsbereich erforderlich ist. ABBILDUNG 6 Drehen Sie das Werkzeug seitwärts, wobei der Handgriff nach außen zeigt, während die Hand auf dem Tisch aufliegt. ABBILDUNG 7 Für eine hohe Stabilität legen Sie den Handgriff des Werkzeug auf dem Tisch auf. Durch diese Position erreichen Sie eine höhere Stabilität des Werkzeugs und eine bessere Kontrolle des Zubehörs. ABBILDUNG 8

BETRIEBSGESCHWINDIGKEIT

Dieses Werkzeug arbeitet mit hoher Geschwindigkeit. Die Drehzahl variiert von 5.000 bis 25.000 U/Min. Mit der jeweils richtigen Drehzahlneinstellung für Zubehor und Material erzielen Sie die besten Endergebnisse. Üben Sie zunachst an etwas Abfallmaterial, um die optime Drehzahl zu ermitteln. Die Einstellungen für die Geschwindigkeit sind auf dem Drehzahlwahrscheinalter auf der Rückseite des Werkzeugs markiert. Die den einzelnen Stufen entsprechende Drehzahl finden Sie im Diagramm auf den Seiten 4-6. So konnen Sie die jeweils optimale Drehzahl für Zubehor und Material ermitteln.

*) Drehzahl für leichte Schnitte. Vorsicht, bei tiefen Fugen können Brandspuren auftreten und/oder der Fraser ausglühen. Die meisten Aufgaben können mit der hochsten Drehzahlinstellung des Werkzeugs erledigt werden. Einige Materialien (bestimmte Kunststoffe und Metalle) können jedoch durch die bei hoher Drehzahl erzeugte Hitze beschädigt werden und sollen den daher mit niedrigerer Drehzahl bearbeitet werden. Niedrige Drehzahlen (15.000 U/Min. oder weniger) eignen sich normalerweise am Besten zum Polieren mit Filz-Polierzubehoß. Bei allen Anwendungen mit Bürsten sind niedrigere Drehzahlen erforderlich, um ein Löschen der Dühte und Borsten aus der Halterung zu vermeiden. Auch bei niedrigen Drehzahlen sollen Sie ohne Druck arbeiten. Höhere Drehzahlen eignen sich für Hartholz, Metall und Glas sowie zum Bohren, Schnitzen, Schneiden, Formen, Kehlen und Nuten in Holz. Die Schalterstellungen entsprechen in etwa folgenden Drehzahlen:

Schafterstellung	Drehzahlbereich
1-2	5.000 - 9.000 U/Min.
3-4	9.000 - 13.000 U/Min.
5-6	13.000 - 17.000 U/Min.
7-8	17.000 - 21.000 U/Min.
9-10	21.000 - 25.000 U/Min.

Einige die Drehzahl betreffende Hinweise:

• Kunststoffe und andere Werkstoffe mit niedrigem Schmelzpunkt sind mit niedrigen Drehzahlen zu bearbeiten.
• Das Polieren, Glanzschleifen und Reinigen mit einer Drahtbürste muss bei Drehzahlen von maximal 15.000 U/Min erfolgen, um einer Beschädigung der Bürste und des Materials vorzubeugen.
  Schneidarbeiten in Holz müssen mit hoher Drehzahl erfolgen.
• Schneiderarbeiten in Eisen oder Stahl müssen mit hoher Drehzahl erfolgen.
• Wenn ein Hochgeschwindigkeits-Stahlfräser zu vibrieren beginnnt, so ist das mein ein Hinweis darauf, dass er zu langsam lauft.
  Aluminium, Kupfer-, Blei-, Zinklegierungen und Zinn können je nach Art der Arbeit mit entsprechenden Drehzahlen bearbeitet werden. Fetten Sie das Schneidwerkzeug mit Paraffin oder einem anderen geeigneten Schmiermittel (nicht Wasser) ein, um zu verhindern, dass sich Spane an den Schneidkanten des Werkzeugs festsetzen.

HINWEIS: EinHigher Druck auf das Werkzeug wird das Ergebnis nicht verbessern. Verwenden Sie ein anderes Zubehörteil oder eine andere Drehzahlinstellung, um das gewünschte Ergebnis zu erzielen.

ÜBERLASTSCHUTZ

Dieses Werkzeug verfügbar über einen Überlastschutz zum Schutz des Motors und des Akkus im Fall einer Überlastung. Falls Sie das Werkzeug zu lange belasten oder das Bit in einem Arbeitsstuck festhängt, schaltet sich das Werkzeug, insbesondere bei hohen Geschwindigkeiten, automatisch aus. Nehmen Sie einfach das Werkzeug aus dem Material hersa, schalten Sie es 3 Sekunden lang aus und dann wieder ein und verwenden Sie es weiter. Kurz vor der vollständigen Entladung des Akkus schaltet das Werkzeug unter Umstanden früiger als normal ab. Sobald dies geschieht, sollen den Akku aufladen.

SCHALTER FÜR STARTVERZÖGERUNG

Der Stylus ist mit einem Schalter zum Ein- und Ausschalten einer kurzzeitigen Verzögerung zum Schutz vor einem versehentlichen Start des Werkzeugs ausgestattet. Zum Einsatz des Werkzeugs müssen Sie den Knopf ca. eine halbe Sekunde gedrück halten. Schaltet sich das Werkzeug nicht einzeln, halten Sie den Knopf länger gedrück.

WARTUNG

Um Beschäftigungen und/oder Risiken vorzubeugen, sollenn Wartungs- und Reparaturarbeiten ausschließlich durch autorisierte Personen erfolgen. We empfehlen, Wartung und Reparatur von Dremel-Serviceniederlassungen durchfuhren zu halten. Um durch unbeabsichtigtes Einschalten Verletzungen oder Stromschlagen zu vermeiden, ist das Elektrowerzeug vor Wartungs- und Reinigungserhalten immer auszuschalten.

REINIGEN DES WERKZEUGS

DAS WERKZEUG VOR DEM REINIGEN AUSSCHALTEN

Lüfungsschlütze und Schalter müssen stets sauber gehalten werden. Führen Sie jedoch keine Gegenstände in Öffnungen ein. Dies kann Beschädigungen des Werkzeugs verursaften. Das Werkzeug kann mit Druckluft gereinigt werden. Tragen Sie beim Reinigen von Werkzeugeln mit Druckluft stets eine Schutzbrille.

Das Dremel Mult tool braucht nicht geschmiert zu werden.
Verwenden Sie keine Reiniger, die beisplesiweise Benzin,
Kohlenstoff-Tetrachlorid, Chlor oder Ammoniak enthalten. Dies
kann zu Beschädigungen an Kunststoffeilen führen.
Wir empfehlen die Reinigung mit einem feuchten Tuch und
milden Reinigungsmitteln. Nachhaltig verschmutzte Bereiche
müssen eventuell mehrmals abgewischt werden.

SERVICE UND GEWÄHRLEISTUNG

Die Garantie für these DREMEL Produkt entspricht den länderspezifischen Vorschriften. Schäden durch normale Abnutzung und Verschleib sowie Überlastung oder unsachgemäß Behandlung sind von der Garantie ausgeschlossen.

Im Fall einer Reklamation schicken Sie das Werkzeug komplett mit einem entspruchenden Kaufnachweis an ihren Handler.

DREMEL KONTAKTINFORMATIONEN

Weitere Informationen über Dremel finden Sie unter www.dremel.com

Dremel Europe, P.O. Box 3267, NL-4800 DG Breda, Die Niederlande

CONSIGNES GENERALES DE SECURITE

ATTEMPTION

LISEZ TOUTES LES CONSIGNES.
Le non-respect des consignes

2. ELEKTRISCHE VEILIGHEID

2. ELEKTRISK SIKKERHED

TILBAGESLAG OG TILSVARENDE ADVARSLER

ENDAST FÖR EU-LÄNDER

TÄRKEÄH UOMIOITAVAA LATAUKSESTA
