BEDIENUNGSANLEITUNG 7700 DREMEL

CE KONFORMITÄSERKLÄRUNG Wir erklärten in alleiniger Verantwortung, daß这点 Produkt mit den folgenden Normen oder normativen Dokumenten überineinstimm: EN 60 745, EN 55 014, gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG.

GERAUCH/VIBRATION Gemessen gemäß EN 60 745 betragt der Schaldruckpegel\ dies Geerates 59 dB(A) und der Schalleistungspegel 70 dB(A) (Standard-abweichung: 3 dB), und die Vibration m^2 /s^2 (Hand-Arm Methode).

Technische Unterlagen bei: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

F

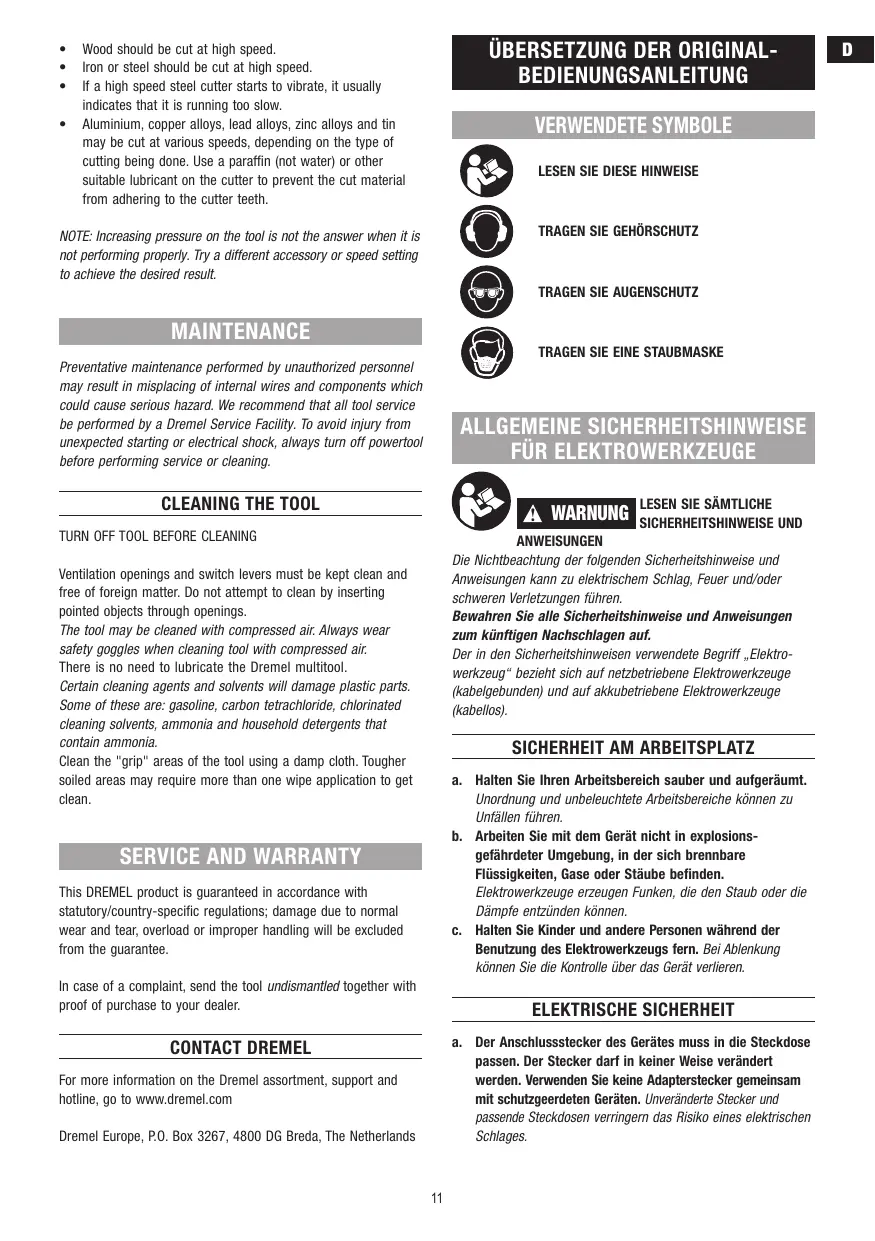

ÜBERSETZUNG DER ORIGINAL-BEDIENUNGSANLEITUNG

VERWENDETESYMBOLE

LESEN SIE DIESE HINWEISE

TRAGEN SIE GEHÖRSCHTZ

TRAGEN SIE EINE STAUBMASKE

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

A WARNING

LESEN SIE SAMTLICHE
SICHERHEITSHINWEISE UND

ANWEISUNGEN

Die Nichtbeachtung der folgenden Sicherheitschinweise und Anweisungen kann zu elektrischem Schlag, Feuer und/oder schweren Verletzungen führen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen zum künftigen Nachschlagen auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (kabelgebunden) und auf akkubetriebene Elektrowerkzeuge (kabellos).

SICHERHEIT AM ARBEITSPLATZ

a. Halten Sie ihren Arbeitsbereich sauber und aufgeräum. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b. Arbeiten Sie mit dem Gerät nicht in explosionsgefahrter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

ELEKTRISCHE SICHERHEIT

a. Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c. Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d. Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzahngen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fem von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteileen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie ein Veränderungskabel, das für den Außenbereich geeignet ist. Die Anwendung eines für den Außenbereich geeigneten Veränderungskabels verringgert das Risiko eines elektrischen Schlages.
f. Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

SICHERHEIT VON PERSONEN

a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernuft an die Arbeit mit einem Elektrowerkzeug. Benutzten Sie das Gerät nicht, wenn Sie mühse sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachsamkeit bei dem Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
b. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Elektrowerkezeug ausgeschalt ist, bevor Sie den Stecker in die Steckdose stecken. Wenn Sie beim Tragen des Gerätes den Finger am Schalter haben oder das eingescheltete Gerät an die Stromversorgung anschließen, kann this zu Unfallen führen.
d. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerä einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e. Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen better kontrollieren.
f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

g. Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringt die Gefährduren durch Staub.

SORGFÄLTIGER UMGANG MIT UND GEBRAUCH VON ELEKTROWERKZEUGEN

a. Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defect ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Gerätes.
d. Bewahren Sie Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie niemandes das Gerät benutzten, der mit thisem nicht vertraut ist oder diese Anweisungen nicht gelesen hat. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e. Pflogen Sie das Gerät mit Sorgfait. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfällig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g. Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Gerätotyp vorgeschrieben ist. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

HANDHABUNG UND PFLEGE DES AKKUWERKZEUGES

a. Laden Sie Akkus nur mit dem vom Hersteller angegebenen Ladegerät auf. Es besteht Brandgebung, wenn ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, für andere Akkus verwendet wird.
b. Verwenden Sie für Elektrowerkzeuge nur die dafür vorgesehenen Akkus. Die Verwendung anderer Akkus kann zu Verletzungen und Feuer führen.
c. Halten Sie nicht benutzte Akkus von Metalgegenständen wie Heftklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen Metalteilen fern, die zu einer Überbrückung der Pole führen können. Ein Kurzschluss der Akkupole kann Verbrennungen oder Feuer verursachen.

d. Bei falscher Verwendung kann Flüssigkeit aus dem Akku austreten - vermeiden Sie den Kontakt hiermit. Bei versehentlichem Kontakt mit Wasser spieren. Wenn die Flüssigkeit in die Augen besteht,uchen Sie arztliche Hilfe auf. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

SERVICE

a. Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

SICHERHEITSHINWEISE FÜR ALLE ANWENDUGEN

GEMEINSAMEWARNHINWEISEZUM SCHLEIFEN,SANDPAPIERSCHLEIFEN, ARBEITENMITDRAHTBURSTEN,POLIEREN UNDTRENNSCHLEIFEN

a. Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Sandpapierschleifer, Drahtbürste, Polierer und Trennschleifmaschine. Beachten Sie alle Warnhinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Werkzeug erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischen Schlag, Feuer und/oder schweren Verletzungen kommt.
b. Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für diese Elektrowerkeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektronwerkeug befestigen konnen, garantiert das keine sichere Verwendung.
c. Die zulässige Drehzahl des Zubehörns muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerstört werden.
d. Außendurchmesser und Dicke des Zubehörn müssen den Maßangaben His永不 Elektrowerkzeugs entsprechen. Falsch bemessenes Zubehör kann nicht ausreichend abgeschirmt oder kontrolliert werden.
e. Schleifscheiben, Flansche, Schleifteller oder andere Zubehör müssen/genau auf die Schleifspindel ihrer Elektrowerkzeugs passen. Zubehör, das nicht genau auf die Schleifspindel des Elektrowerkzeugs passst, dreht sich ungleichmäßig, vibriert sehr stark und kann zum Verlust der Kontrolle führen.
f. Verwenden Sie kein beschädigtes Zubehör. Kontrollieren Sie vor jeder Verwendung Zubehör wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiö oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Zubehör herunterfällt, überprüften Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Zubehör. Wenn Sie das Zubehör kontrolliert und eingesetzt haben, bleiben Sie und in der Nähne befindliche Personen außerhalb der Ebene des

rotierenden Zubehör. Lassen Sie das Werkzeug eine Minute lang mit Höchstdrehzahl laufen. Beschädigtes Zubehör bricht mein in dieser Testzeit.

g. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrüle. Soweit angemessen, tragen Sie Staubmaske, Gehorschutz, Schutzhandschufe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalt. Die Augen sollen vor herumfliegenden Fremdkörpmn geschützt werden, die bei verschiedene Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lauterm Lärn ausgesetzt sind, können Sie einen Hörverlust erleiden.
h. Achten Sie bei anderen Personen auf sicheren Abstand zu ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, mussersonliche Schutzausrüstungtragen. Bruchstücke des Werkstücks oder gebrochenes Zubehor konnenwegflogen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
i. Fassen Sie das Elektrowerkzeug nur an den isolierten Grifflächen an, wenn Sie Arbeiten ausfuhlen, bei denen das Zubehör verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.
j. Halten Sie das Netzkabel von rotierendem Zubehör fern. Wenn Sie die Kontrolle über das Werkzeug verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder Ihr Arm in das rotierende Zubehör geraten.
k. Legen Sie das Elektrowerkzeug niemals ab, bevordas Zubehör vollig zum Stillstand gekommen ist.Das rotierende Zubehör kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
1. Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihr Kleidung kann durch zufälligen Kontakt mit dem rotierenden Zubehör erfasst werden, und das Zubehör sich in ihren Körper bohren.
m. Reinigen Sie regelmäßige die Luftrungsschütze Ihres Elektrowerkzeugs. Das Motorgebäsezieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
n. Verwenden Sie das Elektrowerkzeug nicht in der Nähne brennbarer Materialien. Funken können diese Materialien entzünden.
o. Verwenden Sie kein Zubehör, das flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

RÜCKSCHLAG UND ENTSPRECHENDEWARNHINWEISE

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Zubehörns, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Zubehörns. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung

des Zubehörs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtigung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschreiben, verhindert werden.

a. Halten Sie das Elektrowerkzeug gut fest und bringen Sie ihren Körper und ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusammengriff, falls vorhanden, um die großmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
b. Bringen Sie ihre Hand nice in die Höhe rotierender Zubehöre. Das Zubehör kann sich beim Rückschlag über ihre Hand bewegen.
c. Meiden Sie mit Ihr Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
d. Arbeitsen Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Zubehore vom Werkstuck zurückprallen und verklemen. Das rotierende Zubehör neigt bei Ecken, scharfen Kanten oder wenn es abprält dazu, sich zu verklemen. Dies verursacht einen Kontrollverlust oder Rückschlag.
e. Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Zubehöre verursachen früig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkezeug.

BESONDERE WARNINGHINWEISE ZUM SCHLEIFEN UND TRENNSCHLEIFEN

a. Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
b. Schleifkorper)durfen nur fur die empfohlenen Einsatzmoglichkeiten verwendet werden.Z.B.:SchleifenSie nimit der Seitenflache einer Trennscheibe.Trennscheiben sind zum Materialabtrag mit der Scheibenkante bestimmt.SeitlicheKrafteinwirkung auf diese Schleifkorper kann siezerbrechen.
c. Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Höhe und Form für die von Ihnen gewährte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringm so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden.

d. Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeuge. Schleifscheiben für großere Elektronerkzeuge sind nicht für die weiteren Drehzahlen vonkleineren Elektronerkzeugeu ausgelegt und können brechen.

WEITERERE BESONDERE WARNINGHINWEISE ZUM TRENNSCHLEIFEN

a. Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßigen Tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.
b. Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der rotierenden Scheibe direkt auf Sie zugeschleudert werden.
c. Falls die Trennsscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Elektrowerkzeug aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennsscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und behehen Sie die Ursache für das Verklemmen.
d. Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
e. Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemme Trennscheibe zu vermindern. Groß Werkstücke können sich unter ihrem eigenen Gewicht durchbügen. Das Werkstück muss auf beiden Seiten abgestützt werden, und während soweih in der Höhe des Trennschnitts als auch an der Kante.
f. Seien Sie besonderss vorsichtig bei „Taschenschritten" in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Obekte einen Rückschlag verursachen.

BESONDERE WARNINGNINWEISE ZUM SANDPAPIERSCHLEIFEN

a. Benutzen Sie keine überdimensionierten Schleifblätter. Benutzen Sie keine überdimensionierten Schleifblätter, sondern befolgen Sie die Herstellerangaben zur Schleifblattgroße. Schleifblätter, die über den Schleifteller hinausragen, konnen Verletzungen verursachen sowie zum Blockieren, Zerreßen der Schleifblätter oder zum Rückschlag führen.

BESONDEREWARNHINWEISEZUMPOLIEREN

a. Vermeiden Sie lose Teil der Polierhaube, insbesondere Befestigungsschnüre. Verstauen oder kürzen Sie die Befestigungsschnüre. Lose, sich mittrehende Befestigungsschnüre können ihre Finger erfassen oder sich im Werkstück verfangen.

BESONDERE WARNINGNHEISE ZUM ARBEITEN MIT DRAHTBURSTEN

a. Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drachte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch dinne Kleidung und/oder die Haut dringen.
b. Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können. Teller- und Topfürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vermögen.
c. Bei der Verwendung von Drahtbürsten davon 15000min^-1 nicht übersritten werden.

WARNING

Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserrendigt).

WARNING

Treffen Sie Schutzmaßnahmen, wenn arbeiten gesundheitsschädliche,

brennbare oder explosive Stäube entstehen können (manche Stäube gelten als krebsertragend); tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub-/Späneabsaugung.

UMGEBUNG

ENTSORGUNG

Elektrowerkzeuge, Zubehore und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

NUR FÜR EUROPÄISCHE LÄNDER

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden.

SPEZifikATIONEN

ALLGEMEINE SPEZIFIKATIONEN

Spannung 7,2V

Stromstärke 0,7 Ah

Leerlaufdrehzahl. 10000/20000 min-1

SpanNZangen fur 0,8 mm, 1,6 mm, 2,4 mm, 3,2 mm

VERLÄNGERUNGSKABEL

Verwenden Sie nur vollständig abgewickelte und unbeschädigte Verläufigungskabel mit einer Kapazität von mindestens 5 A.

MONTAGE

SCHALTEN SIE DAS WERKZEUG IMMER AUS, BEVOR SIE DIE ZUBEHRTEILE ODER SPANNZANGEN WECHSELN ODER SERVICEARBEITEN AM WERKZEUG DURCHFUHREN.

ALLGEMEIN

Dremel Multitool ist ein hochprazises Werkzeug für besondere feine und detailierte Arbeitsen. Das zweite Spektrum der Dremel Zubehörteile und Vorsatzgeräte bieten ihren eine große Vielzahl von Anwendungen. Hierzu gehört beispiselsweise Schleifen, Fälle, Gravieren, Schneiden/Trennen, Reinigen und Polieren. ABBILDUNG 1

ABBILDUNG 2

A. Spannmutter
B. Spannzange
C. Gehäusekappe
D. Spindelarretierung
E. Grifffbereich
F. Lüftungsschlitze
G. Ein-/Aus-Schalter und Drehzahlregler
H. Entriegelungslasche
I. Akku
J. Ladegerat

WERKZEUG LADEN

Das Akkugerät ist nicht vollständig geladen. Das Werkzeug verfügbar über einen hersausnehmaren Akku. Der Akku muss vor der ersten Verwendung aufgeladen werden.

So wird das Werkzeug geladen:

1. Stellen Sie den Schalter in die "AUS"-Position.
2. Drücken Sie die Entriegelungslaschen auf beiden Seiten des Akkus und entfern den Akku aus der Rückseite des Werkzeugs.
3. Richten Sie Akku und Ladegerät korrekt zueinander aus (Pfeile auf dem Akku zeigen auf die Pfeile auf dem Ladegerät), drücken Sie die Entriegelungslaschen, setzen Sie den Akku ins Ladegerät ein und halten Sie die Entriegelungslaschen los, damit der Akku einrastet.
4. Schliessen Sie das Ladegerät an die Stromquelle an. Die grüne LED-Leuchte zeigt an, dass eine Verbindung zustande gekommen ist und der Akku geladen wird. Bei normaler Verwendung besteht das Werkzeug 3 Stunden zur Erreichung der maximalen Ladkapazität. Wenn der Ladevorgang abgeschlossen ist, schaltet sich die LED am Ladegerät aus.

5. Wenn der Ladevorgang abgeschlossen ist, drücken Sie die Entregelungslaschen und entfern den Sie den Akku aus dem Ladegerät.

6. Richten Sie den Akku und das Gehäuse des Werkzeugs korrekt zueinander aus. Drücken Sie die Entriegelungslaschen, setzen Sie den Akku in die Rückseite des Werkzeugs ein und halten Sie die Laschen los, damit der Akku einrastet.

WICHTIGA LADEHINWEISE

1. Bei den ersten Ladevorgängen wird der Akku nur bis zu ca. 80% seiner maximalen Kapazität aufgeladen. Nach den ersten Ladevorgängen wird der Akku bis zur maximalen Ladekapazität aufgeladen.
2. Das Ladegerät ist als Schnelladegerät konzipiert. Dies Funktioniert nur bei einer Akkutemperatur zwischen 4^ und 41^ .
3. Ein wesentlicher Abfall der Betriebszeit pro Ladung kann bedeuten, dass die Lebensdauer des Akkus zu Ende gehen und er ersetzt werden muss.

HINWEIS: Die Verwendung von Ladegeräten oder Akkus, die nicht von Dremel vertrieben wurden, wird den Verlust ihrer Garantieansprüche nach sichziehen.

SPANNZANGEN

Dremel Multitool Zubehörteile haben unterscheidliche Schaftdurchmesser. Für diese unterscheidlichen Durchmesser stehen vier SpanNZangen zur Verfugung. Die Grübe der SpanNZange ist jeweils an den Ringen auf der Rückseite der SpanNZange erkennbar.

ABBILDUNG 3

L. 3,2 mm Spannzange ohne Ring
M. 2,4 mm Spannzange mit drei Ringen
N. 1,6 mm Spanznange mit zwei Ringen
0. 0,8 mm Spannzange mit einem Ring

Verwenden Sie stets die für den Schaftdurchmesser des Zubehörteils passende Spannzange. Drücken Sie einen Schaff mit einem größeren Durchmesser niemals gewaltsam in eine Kleinere Spannzange.

WECHSELN VON SPANNZANGEN

ABBILDUNG 4

P. Spindelarretierung
Q. Spanznangenschlüssel
R. Anziehen
S. Losen
T. Spannmutter

1. Drücken Sie den Spindelarretierungsknopf, halten Sie ihn gedrück und drehen Sie den Schaft von Hand, bisher blockiert. Betätigten Sie die Spindelarretierung nie bei laufendem Werkzeug.
2. Lösen Sie bei gedrücktem Spindelarretierungsknopf die Spannmutter und nehmen Sie sie ab. Verwenden Sie ggf. den Spannzangenschlüssel.
3. Ziehen Sie die Spannzange von der Spindel ab.
4. Setzen Sie die Spannzange der gewünschten Großvollständig in die Spindel ein und ziehen Sie die Spannmutterleitung an. Ziehen Sie die Mutter nicht vollständig fest, wenn kein Zubehörteil eingesetzt ist.

WECHSELN VON ZUBEHÖRTEILEN

ABBILDUNG 4

P. Spindelarretierungsknopf

1. Drücken Sie den Spindelarretierungsknopf und drehen Sie den Schaft von Hand, bis er blockiert. Betätigten Sie die Spindelarretierung nie bei laufendem Werkzeug.
2. Lösen Sie bei gedrücktem Spindelarretierungsknopf die Spannmutter ohne sie abzunehmen. Verwenden Sie ggf. den Spanzzangenschluss.
3. Schieber den Schaff des Zubehörteils vollständig in die Spannzange.
4. Ziehen Sie die Spannmutter bei betätigter Spindelarretierung mit der Hand an, bis die Spannzange den Schaft des Zubehörteils greift. Verwenden Sie den Spannmutter-Schlüssel zur Sicherung des Bits oder des Zubehörns in der Spannzange.

HINWEIS: Beachten Sie unbedingt auch die Bedienungs- und Sicherheitschinweise des jeweiligen Zubehörteils!

Verwenden Sie nur Dremel-geprüfte Hochleistungs-Zubehörkomponenten.

ERSTE SCHRITTE

VERWENDUNG

Als ersten Schritt für die Verwendung des Multitool sollenn Sie ein Gefühl für das Werkzeug gekommen. Nehmen Sie das Werkzeug in die Hand und machen Sie sich mit seinem Gewicht und Schwerpunkt vertraut. Beachten Sie die Verjungung des Gehäuses, durch sie sich das Werkzeug wie ein Füll federhalter oder Bleistift halten lasst. Der einzigartige Griffbereich an der Spitze sorgt für zusätzlichen Bedienkomfort und bessere Kontrolle bei der Arbeit.

Halten Sie das Werkzeug stets von Ihrem Gesicht abgewandt und tragen Sie immer eine Schutzbrille. Teile von beschädigtem Zubehör können sich beim Erreichen hoher Drehzahlen unter Umstanden halten.

Halten Sie das Werkzeug so, dass Sie die Luftungsschlitze nicht mit der Hand abdecken. Durch Blockieren der Luftungsschlitze konnte der Motor überhitzen.

WICHTIG! Üben Sie zunachst mit etwas Abfallmaterial, um ein Gefühl dazu zubekommen, wie sich das Werkzeug bei hoher Drehzahl verhält. Denken Sie daran, dass Ihr Multitool die besten Ergebnisse liefert, wenn Sie die richtige Drehzahl sowie geeignete Zubehörteile und Vorsatzgeräte verwenden. Arbeiten Sie ohne Druck. Durch die hohe Rotationsgeschwindigkeit ist es ausreichend, das Multitool nur weniger über die Oberfläche des Werkstücks zu führen.

Normalerweise erzielen Sie bessere Ergebnisse, wenn Sie mit dem Werkzeug mehrmals über die Oberfläche fahren, als mit einem einzigen Arbeitsgang. Außerdem haben Sie bei drucklosem Arbeitene eine bessere Kontrolle und verringn dem das Fehlerrisiko.

Detailarbeiten können Sie am besten verrichten, wenn Sie das Multitool wie einen Stift zwischen Daumen und Zeigefinger halten. ABBILDUNG 6

BETRIEBSGESCHWINDIGKEIT

Dieses Multitool arbeitet mit hohen Drehzahlen. Die Drehzahl kann auf 10000 oder 20000min^-1 eingestellt werden. Eine richtige Einstellung der Drehzahl führt zu einem besseren Endergebnis. Stellen Sie für Beste Ergebnisse bei der Arbeit mit entsprechenden Materialien den Drehzahlregler passend zur Aufgabe ein. Üben Sie zunachst mit Abfallmaterial, um die richtige Drehzahl für das verwendete Zubehör zu ermitteln. Die Schalterstellungen für das 7,2V Ni-Cd Multitool sind auf dem Drehzahlregler angegeben. Die meisten Aufgaben konnen mit der hochsten Drehzahl-einstellung des Werkzeugs erledigt werden. Einige Materialien (bestimmte Kunststoffe und Metalle) konnen jedoch durch die bei hoher Drehzahl erzeugte Hitze beschädigt werden und sollen denaher mit niedrigerer Drehzahl bearerbeitet werden. Niedrige Drehzahlen (15000 min- oder weniger) eignen sich normalerweise am Besten zum Polieren mit Filz-Polierzubehör. Bei allen Anwendungen mit Bürsten sind niedrigere Drehzahlen erforderlich, um ein Lösen der Drähte und Borsten aus der Halterung zu vermeiden. Auch bei niedrigen Drehzahlen sollen Sie ohne Druck arbeiten. Höhere Drehzahlen eignen sich für Hartholz, Metall und Glas sowie zum Bohren, Schnitzen, Schneider, Fräsen, Formen, Kehlen und Nuten in Holz.

Einige die Drehzahl betreffende Hinweise:

• Kunststoffe und andere Werkstoffe mit niedrigem Schmelzpunkt sind mit niedrigen Drehzahlen zu bearbeiten.
• Das Polieren, Glanzschleifen und Reinigen mit einer Drahtbürste muss bei Drehzahlen von maximal 15000 min ^-1 erfolgen, um einer Beschädigung der Bürste und des Materials vorzubeugen.
• Schneidarbeiten in Holz müssen mit hoher Drehzahl erfolgen.
• Schneidarbeiten in Eisen oder Stahl müssen mit hoher Drehzahl erfolgen.
• Wenn ein Hochgeschwindigkeits-Stahlfräser zu vibrieren beginnnt, so ist das meist ein Hinweis darauf, dass er zu langsam lauft.
  Aluminium, Kupfer-, Blei-, Zinklegierungen und Zinn können je nach Art der Arbeit mit entsprechenden Drehzahlen bearbeitet werden. Fetten Sie das Schneidwerkzeug mit Paraffin oder einem anderen geeigneten Schmiermittel (nicht Wasser) ein, um zu verhindern, dass sich Spane an den Schneidkanten des Werkzeugs festsetzen.

HINWEIS: EinHigher Druck auf das Werkzeug wird das Ergebnis nicht verbessern. Verwendten Sie ein anderes Zubehörteil oder eine andere Drehzahlinstellung, um das gewünschte Ergebnis zu erzielen.

WARTUNG

Um Beschädigungen und/oder Risiken vorzubeugen, sollenn Wartungs- und Reparaturarbeiten ausschließlich durch autorisierte Personen erfolgen. Wir empfehlen, Wartung und Reparatur von Dremel-Serviceniederlassungen durchführten zu

lassen. Um durch unbeabsichtiges Einsatzen Verletzungen oder Stromschlagen zu vermeiden, ist das Elektrowerkzeug vor Wartungs- und Reinigungsergebnissen immer auszuschalten.

REINIGEN DES WERKZEUGS

DAS WERKZEUG VOR DEM REINIGEN AUSSCHALTEN

Lüfungsschlütze und Schalter müssen stets sauber gehalten werden. Führn Sie jedoch keine Gegenstände in Öffnungen ein. Dies kann Beschädigungen des Werkzeugs verursachen. Das Werkzeug kann mit Druckluft gereinigt werden. Tragen Sie beim Reinigen von Werkzeugena mit Druckluft stets eine Schutzbrille. Das Dremel Multitool braucht nicht geschmiert zu werden. Verwenden Sie keine Reiniger, die beisplesiweise Benzin, Kohlenstoff-Tetrachlorid, Chlor oder Ammoniak enthalten. Dies kann zu Beschädigungen an Kunststoffeilen führen. Reinigen Sie die „Griff“-Flächen des Werkzeugs mit einem feuchten Tuch. Nachhaltig verschmutzte Bereiche müssen eventuell mehrmals abgewischt werden.

SERVICE UND GEWÄHRLEISTUNG

Die Garantie für these DREMEL Produkt entspricht den länderspezifischen Vorschriften. Schäden durch normale Abnutzung und Verschleib sowie Überlastung oder unsachgemäß Behandlung sind von der Garantie ausgeschlossen.

Im Fall einer Reklamation schicken Sie das Werkzeug komplett mit einem entspruchenden Kaufnachweis an ihren Handler.

DREMEL KONTAKTINFORMATIONEN

Weitere Informationen über Dremel finden Sie unter www.dremel.com

Dremel Europe, P.O. Box 3267, NL-4800 DG Breda, Die Niederlande
