ENGRAVER 290 - Outil rotatif DREMEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Graveur électrique
Marque	DREMEL
Modèle	ENGRAVER 290
Tension nominale	230 V ~ 50/60 Hz
Courant nominal	0,15 A
Puissance absorbée	Environ 35 W
Vitesse à vide	6000 courses/min
Niveau de pression sonore	82 dB(A)
Niveau de vibration	< 3,3 m/s²
Type de pointe fournie	Carbure d'acier
Réglage de profondeur	Bouton rotatif (position 1 à maximum)
Interrupteur	Marche/Arrêt (ON/OFF)
Longueur du cordon	Environ 2 m
Poids	Environ 0,3 kg
Dimensions (L x l x h)	Environ 150 x 30 x 30 mm
Matières compatibles	Verre, acier, céramique, matériaux durs
Matériaux non compatibles	Supports électroniques (CD, DVD)
Accessoires inclus	Pointe carbure, vis de pression
Protection auditive recommandée	Oui (si niveau sonore >85 dB(A))
Garantie	Conforme aux réglementations nationales
Recyclage	Ne pas jeter avec les ordures ménagères, collecte sélective
Certifications	CE, EN 60745, EN 55014

FOIRE AUX QUESTIONS - ENGRAVER 290 DREMEL

Comment changer la pointe de gravure ?

Desserrez la vis de pression située dans le support de la pointe (figure 1) à l'aide d'un tournevis adapté. Retirez l'ancienne pointe et insérez la nouvelle. Revissez fermement la vis. Des pointes de rechange sont disponibles chez votre revendeur DREMEL.

Comment régler la profondeur de gravure ?

Utilisez le bouton de réglage situé sur le côté du boîtier. Tournez-le pour sélectionner la course de la pointe : le chiffre 1 correspond à la profondeur minimale. Testez sur un déchet pour ajuster. Ne forcez pas sur l'outil, une pression légère suffit.

Quels matériaux puis-je graver avec le Dremel 290 ?

Le graveur est efficace sur le verre, l'acier, la céramique et les matériaux durs. Pour un usage intensif, une pointe diamant est recommandée. N'utilisez pas sur des CD, DVD ou autres supports électroniques, car ils pourraient être endommagés.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des lunettes de protection et un casque anti-bruit si le niveau sonore dépasse 85 dB(A). Veillez à ce que la zone de travail soit propre et bien éclairée. Tenez les enfants à distance. Ne portez pas de vêtements amples ou de bijoux. Débranchez l'outil avant tout réglage.

Quel est le niveau sonore de l'outil ?

Le niveau de pression sonore est de 82 dB(A) selon la norme EN 60745, avec une déviation standard de 3 dB. En fonctionnement, il peut dépasser 85 dB(A), il est donc recommandé de porter un casque anti-bruit.

Comment entretenir le graveur ?

Conservez l'outil au sec et à l'abri de la poussière. Vérifiez régulièrement l'état de la pointe et de la vis de pression. Nettoyez le boîtier avec un chiffon sec. Pour un entretien plus poussé, confiez-le à un réparateur qualifié.

Où puis-je acheter des pointes de rechange ?

Les pointes de rechange sont disponibles auprès de votre distributeur DREMEL ou sur le site www.dremel.com. Utilisez des pointes d'origine pour garantir les performances et la sécurité.

Que faire si l'outil ne fonctionne pas ?

Vérifiez d'abord que la fiche est correctement branchée et que la tension de la prise correspond à 230 V. Assurez-vous que l'interrupteur est en position ON. Si le problème persiste, contactez un réparateur agréé DREMEL.

Quelle est la garantie du Dremel 290 ?

La garantie est conforme aux réglementations légales en vigueur dans votre pays. Les dommages dus à l'usure normale, à une surcharge ou à une utilisation inappropriée sont exclus. En cas de réclamation, envoyez l'outil non démonté avec la preuve d'achat à votre revendeur.

Comment recycler l'outil en fin de vie ?

Ne jetez pas l'outil avec les ordures ménagères. Conformément à la directive européenne 2002/96/CE, les outils électroportatifs doivent faire l'objet d'une collecte séparée pour un recyclage respectueux de l'environnement. Déposez-le dans une déchetterie ou un point de collecte agréé.

MODE D'EMPLOI ENGRAVER 290 DREMEL

CE DÉCLARATION DE CONFORMITE Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN 60 745, EN 55 014, conforme aux réglements 73/23/EC, 89/336/EC, 98/37/EC, 2002/96/EC.

BRUIT/VIBRATION Le niveau sonore en fonctionnement peut dépasser 85 dB(A); munissez-vous des casques anti-bruit. Mesure selon EN 60 745 le niveau de la pression sonore de cet outil est 82 dB(A) (déviation standard: 3 dB), et la vibration < 3,3 m/s² (méthode main-bras).

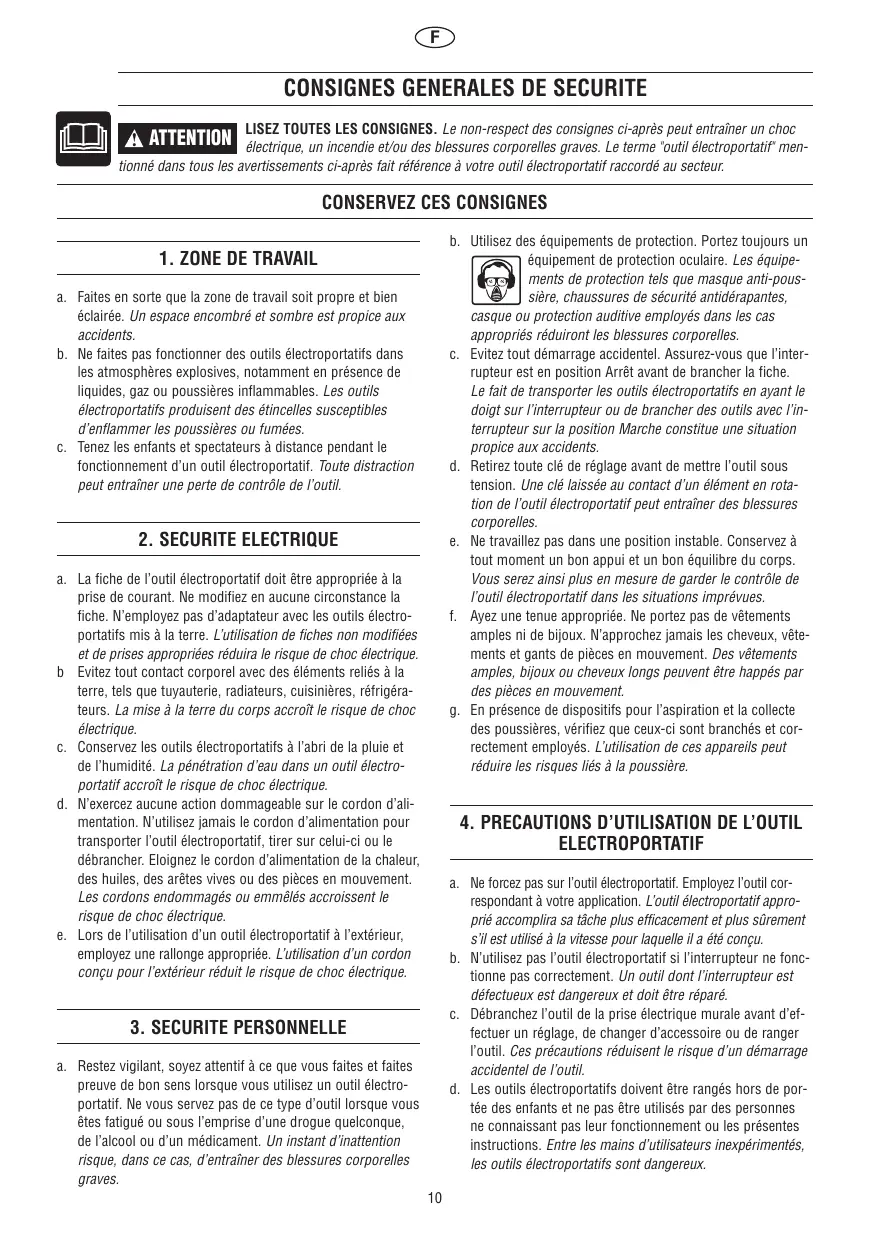

LISEZ TOUTES LES CONSIGNES. Le non-respect des consignes ci-après peut entraîner un choc électrique, un incendie et/ou des blessures corporelles graves. Le terme "utilé életroportatif" men

mentionné dans tous les avertissements ci-après fait référence à votre outil électroportatif raccordé au secteur.

1. ZONE de travail

a. Faites en sorte que la zone de travail soit propre et bien éclairée. Un espace encombré et nombreux est propice aux accidents. b. Ne faites pas fonctionner des outils electroportatifs dans les atmosphères explosives, notamment en présence de liquides, gaz ou poussières inflammables. Les outils electroportatifs produisent des étincelles susceptibles d'enflammer les poussières ou fumées. c. Tenez les enfants et spectateurs à distance pendant le fonctionnement d'un outil electroportatif. Toute distraction peut entraîner une perte de contrôle de l'outil.

2. Securite electrique

a. La fiche de l'outil électropotatif doit être appropriée à la prise de courant. Ne modifiez en aucune circonstance la fiche. N'employez pas d'adaptateur avec les outils électropotatifs mis à la terre. L'utilisation de fiches non modifiées et de prises appropriées réduira le risque de choc électrique. b. Evitez tout contact corporel avec des éléments reliés à la terre, tels que tuyauterie, radiateurs, cuisinières, réfrigérateurs. La mise à la terre du corps accroit le risque de choc électrique. c. Conservez les outils électroportatifs à l'abri de la pluie et de l'humidité. La pénétration d'eau dans un outil électroportatif accroit le risque de choc électrique. d. N'exercez aucune action dommageable sur le cordon d'alimentation. N'utilisez jamais le cordon d'alimentation pour transporter l'outil électroportatif, tirer sur celui-ci ou le débrancher. Éloignez le cordon d'alimentation de la chaleur, des huiles, des arêtes vives ou des pièces en mouvement. Les cordons endommagés ou emmêlés accroissent le risque de choc électrique. e. Lors de l'utilisation d'un outil électroportatif à l'extérieur, employez une rallonge appropriée. L'utilisation d'un cordon conçu pour l'extérieur réduit le risque de choc électrique.

3. Sécurité personnelle

a. Restez vigilant, soyez attentif à ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électroportatif. Ne vous servez pas de ce type d'outil lorsque vous êtes fatigué ou sous l'emprise d’une drogue quelconque, de l’alcool ou d’un médicament. Un instant d’inattention risque, dans ce cas, d’entraîner des blessures corporelles graves.

b. Utilisez des équipements de protection. Portez toujours un

équipement de protection oculaire. Les équipements de protection tels que masque anti-poussière, chaussures de sécurité antidérapantes,

Casque ou protection auditive employés dans les cas appropriés réduira les blessures corporelles.

c. Evitez tout démarrage accidentel. Assurez-vous que l'interrupteur est en position Arrêt avant de brancher la fiche. Le fait de transporter les outils electroportatifs en ayant le doigt sur l'interrupteur ou de brancher des outils avec l'interrupteur sur la position Marche constitue une situation propice aux accidents. d. Retirez toute clé de réglage avant de mettre l'outil sous tension. Une clé laissée au contact d'un élément en rotation de l'outil électroportatif peut entraîner des blessures corporelles. e. Ne travailliez pas dans une position instable. Conservez à tout moment un bon appui et un bon équilibre du corps. Vous serez ainsi plus en mesure de garder le contrôle de l'outil electroportatif dans les situations imprévues. f. Ayez une tenue appropriée. Ne portez pas de vêtements amples ni de bijoux. N'approchez jamais les cheveux, vêtements et gants de pièces en mouvement. Des vêtements amples, bijoux ou cheveux longs peuvent être happés par des pièces en mouvement. g. En présence de dispositifs pour l'aspiration et la collecte des poussières, vérifiez que ceux-ci sont branchés et correctement employés. L'utilisation de ces appareils peut réduire les risques liés à la poussière.

4. Precautions d'utilisation de l'outil electroportatif

a. Ne forcez pas sur l'outil electroportatif. Employez l'outil correspondant à votre application. L'outil electroportatif approprié accomplira sa tâche plus efficacement et plus surement s'il est utilisé à la vitesse pour laquelle il a été conçu. b. N'utilisez pas l'outil electroportatif si l'interrupteur ne fonctionne pas correctement. Un outil dont l'interrupteur est défectueux est dangereux et doit être réparé. c. Débranchez l'outil de la prise électrique murale avant d'effectuer un réglage, de changer d'accessoire ou de ranger l'outil. Ces précautions réduisent le risque d'un démarrage accidentel de l'outil. d. Les outils electroportatifs doivent être rangés hors de portée des enfants et ne pas être utilisés par des personnes ne connaissant pas leur fonctionnement ou les présentes instructions. Entre les mains d'utilisateurs inexpérimentés, les outils electroportatifs sont dangereux.

e. Entretenez les outils electroportatifs. Vérifiez la présence d'un défaut d'alignement ou grippage des pièces mobiles, de pièces cassées ou de toute autre condition pouvant altérer le fonctionnement des outils electroportatifs. Faites réparer un outil electroportatif endommagé avant de l'utiliser. Nombre d'accidents sont provoqués par des outils electroportatifs mal entretenus. f. Les outils de coupe doivent être affûtés et propres. S'ils sont bien entretenus, les outils avec des arêtes de coupe affûtées sont moins susceptibles d'accrocher et sont plus faciles à contrôler.

g. Utilisez l'outil electroportatif, ses accessoires et embouts, etc., conformément aux présentes instructions et de la manière prévue, en particulier en tenant compte des conditions de travail et de la nature du travail à réaliser. L'utilisation de l'outil electroportatif pour d'autres applications que celles prévues présente un risque.

5. REPARATION

a. Confiez la réparation de votre outil électroportatif à un réparateur qualifié qui utilise exclusivement des pièces de rechange identiques. Vous garantirez ainsi la fiabilité de l'outil électroportatif.

Mise au rebut

Les outils électroportatifs, ainsi que leurs accessoires et emballages doivent être triés en vue de leur recyclage approprié.

Seulement pour les PAYS de l'union europeenne

Ne jetez pas votre appareil électroportatif avec les ordures ménagères!

Conformément à la directive européenne 2002/96/CE relative à la mise au rebut des équipements électriques et électroniques, et à sa transposition dans le droit national, les outils électroportatifs inutilisables doivent faire l'objet d'une collecte distincte et être mis au rebut d'une manière respectueuse pour l'environnement.

Specifications generales

Tension nominale 230 V, 50-60 Hz

Intensité nominale 0,15 A

Vitesse à vide 6000 min

Rallonges

Utilisez des rallonges entièrement déroulées et fiables d'une intensité de 5 A.

Mode d'emploi

Quel que soit votre usage du graveur électrique Dremel, vous l'utiliserez comme un professionnel en suivant les consignes simples de ce mode d'emploi.

1. Pour utiliser votre graveur, vous devez tout d'abord evez absolument vérifier que la pointe du graveur est parfaitement maintenue en place par la vis de pression. Pour retirer une pointe usagée, desserrez la vis de pression située dans le support de la pointe de gravure (figure 1) et dégagez la pointe. Des pointes de rechange sont disponibles auprès de votre distributeur Dremel.
2. Avant de brancher l'outil, vérifie que la tension de la prise est identique à la référence de tension inscrite sur l'étiquette (plaque signalétique) apposée au dos du graveur.
3. Pour utiliser le graveur, mettez sous tension en appuyant sur "ON" sur l'interrupteur Marche/Arrêt placé à l'extrémité de l'outil (figure 2). Tenez le graveur en l'inclinant légèrement, comme vous le feriez si vous teniez un crayon. Tenez l'outil avec légèreté en appuyant confortablement vos bras sur une table. N'appuyez pas fort sur la pointe lorsque vous gravez. Effleurez la surface en guidant la pointe comme si vous écriviez lentement.
4. Le bouton de réglage sur le côté du boitier de l'outil commande la course de la pointe et donc la profondeur de la gravure (figure 3). Il n'est pas conçu pour servir d'interruption d'arrêt. Une bonne méthode empirique consiste à sélectionner le réglage le plus bas qui opérera.

une gravure suffisamment profonde pour répondre à vos besoins. Pour vous habituer à manipuler l'outil, exercez-vous sur des déchets de découverte en variant les réglages. REMARQUE: Le réglage "le plus bas" du bouton est obtenu en pointant le bouton sur le chiffre "1" sur le boîtier. En cas d'usage intensif, l'indicateur d'encliquetage à contact positif associé au bouton de contrôle de la profondeur commencera à s'user et sera moins visible. Il s'agit d'une usure normale et non le signe d'un mauvais fonctionnement du graveur.

1. La pointe fournie avec votre graveur est en carbure d'acier. Elle est généralement très efficace sur le verre, l'acier, la céramique et autres matériaux durs. Cependant, pour un usage industriel ou commercial nécessitant un fonctionnement continu, nous vous recommandons d'utiliser une pointe diamant. N'utilisez pas le graveur sur des supports électroniques tels que des CD, DVD, etc. car vous risquez d'endommager ces supports.

Reparation et garantie

Ce produit DREMEL fait l'objet d'une garantie conforme aux réglementations légales en vigueur dans votre pays ; les dommages résultant de l'usure normale, d'une surcharge ou d'une utilisation inappropriée sont exclus de la garantie. En cas de réclamation, envoyez l'outil non démoli avec le justificatif d'achat à votre revendeur.

Contacter DREMEL

Pour plus d'informations sur la gamme de produits, le support technique et l'assistance téléphonique de la société Dremel, visitez le site www.dremel.com

Dremel Europe, P. O. Box 3267, 4800 DG Breda
