Type de produit	DREMEL DRIVER
Caractéristiques techniques principales	Outil multifonction pour le vissage et le dévissage, compatible avec divers accessoires Dremel.
Alimentation électrique	Rechargeable via USB
Dimensions approximatives	Longueur : 20 cm, Largeur : 3 cm, Hauteur : 3 cm
Poids	300 g
Compatibilités	Accessoires Dremel compatibles avec le système de fixation rapide
Type de batterie	Batterie lithium-ion
Tension	3.6 V
Puissance	Non spécifiée, adapté pour des tâches légères à moyennes
Fonctions principales	Vissage, dévissage, perçage léger, et utilisation avec divers accessoires
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'eau et les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service client Dremel
Sécurité	Utiliser des lunettes de protection lors de l'utilisation, ne pas toucher les parties mobiles
Informations générales utiles	Idéal pour les projets de bricolage et la réparation à domicile, léger et facile à manipuler

FOIRE AUX QUESTIONS - DRIVER DREMEL

Comment puis-je installer le DREMEL DRIVER ?

Pour installer le DREMEL DRIVER, insérez-le dans le porte-outil de votre Dremel, puis verrouillez-le en tournant la molette de fixation dans le sens des aiguilles d'une montre.

Le DREMEL DRIVER est-il compatible avec tous les modèles Dremel ?

Le DREMEL DRIVER est compatible avec la plupart des modèles Dremel. Vérifiez les spécifications de votre outil pour confirmer la compatibilité.

Comment puis-je changer les embouts du DREMEL DRIVER ?

Pour changer les embouts, dévissez l'embout actuel en le tournant dans le sens inverse des aiguilles d'une montre, puis vissez le nouvel embout dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien fixé.

Pourquoi le DREMEL DRIVER ne fonctionne-t-il pas correctement ?

Si le DREMEL DRIVER ne fonctionne pas correctement, vérifiez qu'il est correctement installé, que l'outil Dremel est allumé et que la vitesse est réglée adéquatement.

Puis-je utiliser le DREMEL DRIVER pour des matériaux autres que le bois ?

Oui, le DREMEL DRIVER peut être utilisé pour divers matériaux, y compris le plastique, le métal et le cuir. Assurez-vous d'utiliser les embouts appropriés pour chaque matériau.

Comment nettoyer le DREMEL DRIVER après utilisation ?

Pour nettoyer le DREMEL DRIVER, utilisez un chiffon doux et sec pour enlever les résidus. Évitez d'utiliser des produits chimiques agressifs.

Quelle est la vitesse recommandée pour utiliser le DREMEL DRIVER ?

La vitesse recommandée dépend de l'embout utilisé et du matériau travaillé. En général, commencez à une vitesse basse et augmentez lentement selon vos besoins.

Où puis-je acheter des embouts supplémentaires pour le DREMEL DRIVER ?

Vous pouvez acheter des embouts supplémentaires pour le DREMEL DRIVER dans les magasins de bricolage, les grandes surfaces ou en ligne sur des sites spécialisés.

Le DREMEL DRIVER est-il garanti ?

Oui, le DREMEL DRIVER est généralement couvert par une garantie limitée. Consultez le manuel d'utilisation pour plus de détails sur la durée et les conditions de la garantie.

MODE D'EMPLOI DRIVER DREMEL

Cette déclaration de conformité Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN 60 745, EN 55 014, conforme aux règlementations 2006/95/CE, 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).

BRUIT/VIBRATION Mesure selon EN 60 745 le niveau de la pression sonore de cet outil est 58 dB(A) et le niveau de la puissance sonore 69 dB(A) (déviation standard: 3 dB), et la vibration 0,2 m/s² (méthode main-bras).

Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

Avant d'utiliser le Dremel Driver, lisez le présent manuel en intégralité et assurez-vous de le comprendre.

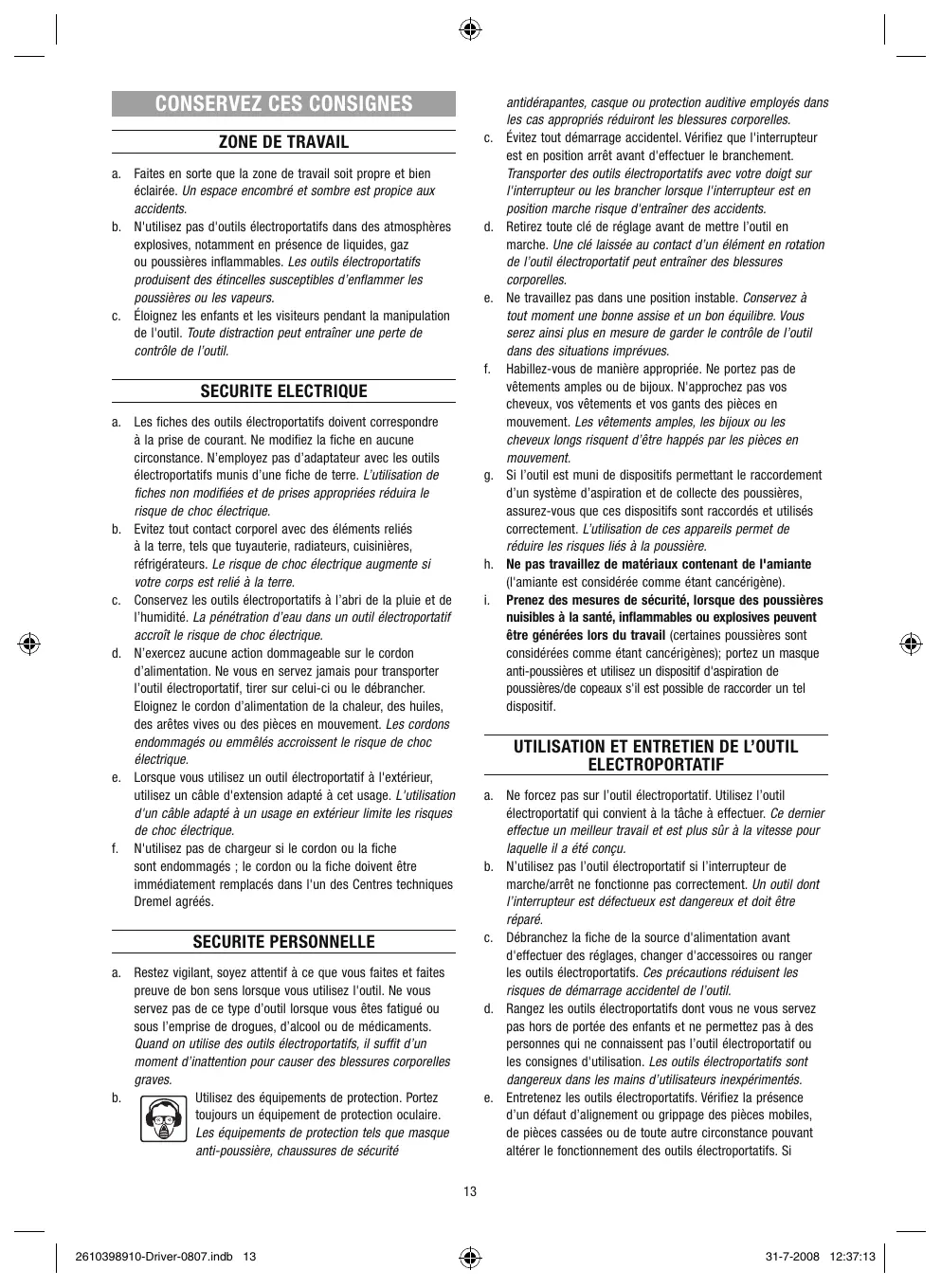

ATTENTION

LISEZ TOUTES LES CONSIGNES.

Le non-respect des consignes

ci-après peut entraîner un choc électrique, un incendie et/ou des blessures corporelles graves. Le terme "outil électroporatif" mentionné dans tous les avertissements ci-après fait référence à un outil électroporatif branché sur le secteur (avec cordon électrique) ou sur batterie (sans fil).

ZONE de travail

a. Faites en sorte que la zone de travail soit propre et bien éclairée. Un espace encombré et souvent est propice aux accidents. b. N'utilisez pas d'outils electroportatifs dans des atmosphères explosives, notamment en présence de liquides, gaz ou poussières inflammables. Les outils electroportatifs produisent des étincelles susceptibles d'enflammer les poussières ou les vapeurs. c. Éloignez les enfants et les visiteurs pendant la manipulation de l'outil. Toute distraction peut entraîner une perte de contrôle de l'outil.

Securite electrique

a. Les fiches des outils electroportatifs doivent correspondre à la prise de courant. Ne modifiez la fiche en aucune circonstance. N'employez pas d'adaptateur avec les outils electroportatifs munis d'une fiche de terre. L'utilisation de fiches non modifiées et de prises appropriées réduira le risque de choc électrique. b. Évitez tout contact corporel avec des éléments reliés à la terre, tels que tuyauterie, radiateurs, cuisinières, réfrigérateurs. Le risque de choc électrique augmente si votre corps est relié à la terre. c. Conservez les outils electroportatifs à l'abri de la pluie et de l'humidité. La pénétration d'eau dans un outil electroportatif accroît le risque de choc électrique. d. N'exercez aucune action dommageable sur le cordon d'alimentation. Ne vous en servez jamais pour transporter l'outil electroportatif, tirer sur celui-ci ou le débrancher. Éloignez le cordon d'alimentation de la chaleur, des huiles, des arêtes vives ou des pièces en mouvement. Les cordons endommagés ou emmêlés accroissent le risque de choc électrique. e. Lorsque vous utilisez un outil electroportatif à l'extérieur, utilisez un câble d'extension adapté à cet usage. L'utilisation d'un câble adapté à un usage en extérieur limite les risques de choc électrique. f. N'utilisez pas de chargeur si le cordon ou la fiche sont endommagés; le cordon ou la fiche doivent être immédiatement remplacés dans l'un des Centres techniques Dremel agréés.

Sécurité personnelle

a. Restez vigilant, soyez attentif à ce que vous faites et faites preuve de bon sens lorsque vous utilisez l'outil. Ne vous servez pas de ce type d'outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Quand on utilise des outils électroportatifs, il suffit d'un moment d'inattention pour causer des blessures corporelles graves.

Utilisez des équipements de protection. Portez toujours un équipement de protection oculaire. Les équipements de protection tels que masque anti-poussière, chaussures de sécurité

antidérapantes, casque ou protection auditive employés dans les cas appropriés réduiront les blessures corporelles.

c. Évitez tout démarrage accidentel. Vérifiez que l'interrupteur est en position arrêt avant d'effectuer le branchement. Transporter des outils electroportatifs avec votre doigt sur l'interrupteur ou les brancher lorsque l'interrupteur est en position marche risque d'entraîner des accidents. d. Retirez toute clé de réglage avant de mettre l'outil en marche. Une clé laissée au contact d'un élément en rotation de l'outil electroportatif peut entraîner des blessures corporelles. e. Ne travailllez pas dans une position instable. Conservez à tout moment une bonne assise et un bon équilibre. Vous serez ainsi plus en mesure de garder le contrôle de l'outil dans des situations imprévues. f. Habillez-vous de manière appropriée. Ne portez pas de vêtements amples ou de bijoux. N'approchez pas vos cheveux, vos vêtements et vos gants des pièces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs risquent d'être happés par les pièces en mouvement. g. Si l'outil est muni de dispositifs permettant le raccordement d'un système d'aspiration et de collecte des poussières, assurez-vous que ces dispositifs sont raccordés et utilisés correctement. L'utilisation de ces appareils permet de réduire les risques liés à la poussière. h. Ne pas travailler de matériaux contenant de l'amiante (l'amiante est considérée comme étant cancérigène). i. Prenez des mesures de sécurité, lorsque des poussières nuisibles à la santé, inflammables ou explosives peuvent être générées lors du travail (certaines poussières sont considérées comme étant cancérigènes) ; portez un masque anti-poussières et utilisez un dispositif d'aspiration de poussières/copes s'il est possible de raccorder un tel dispositif.

Utilisation et entretien de l'outil electroportatif

a. Ne forcez pas sur l'outil electroportatif. Utilisez l'outil electroportatif qui convient à la tâche à effectuer. Ce dernier effectue un meilleur travail et est plus sûr à la vitesse pour laquelle il a été conçu. b. N'utilisez pas l'outil electroportatif si l'interrupteur de marche/arrêt ne fonctionne pas correctement. Un outil dont l'interrupteur est défectueux est dangereux et doit être réparé. c. Débranchez la fiche de la source d'alimentation avant d'effectuer des réglages, changer d'accessoires ou ranger les outils électroportatifs. Ces précautions réduisent les risques de démarrage accidentel de l'outil. d. Rangez les outils electroportatifs dont vous ne vous servez pas hors de portée des enfants et ne permettez pas à des personnes qui ne connaissent pas l'outil electroportatif ou les consignes d'utilisation. Les outils electroportatifs sont dangereux dans les mains d'utilisateurs inexpérimentés. e. Entretenez les outils electroportatifs. Vérifiez la présence d'un défaut d'alignement ou grippage des pièces mobiles, de pièces cassées ou de toute autre circonstance pouvant altérer le fonctionnement des outils electroportatifs. Si

L'util est abimé, faites-le réparer avant de l'utiliser. Nombre d'accidents sont provoqués par des outils electroportatifs mal entretenus.

f. Utilisez l'outil électroportatif, ses accessoires et embouts, etc., conformément aux présentes instructions et de la manière prévue, en particulier en tenant compte des conditions de travail et de la nature du travail à réaliser. L'utilisation de l'outil électroportatif pour d'autres tâches que celles prévues présente un risque. g. Assurez-vous que l'interrupteur est en position d'arrêt avant d'effectuer des réglages, de changer des accessoires ou de ranger l'outil électroportatif. Ces précautions réduisent les risques de démarrage accidentel de l'outil. h. Maintenez les outils coupants affûtés et propres. Les outils coupants entretenus correctement et dotés de bords tranchants affûtés sont moins susceptibles de coincer et sont plus faciles à maîtriser.

Utilisation et entretien de l'outil sans FIL

a. Rechargez l'outil exclusivement avec le chargeur spécifique fourni par le fabricant. L'utilisation d'un chargeur spécifique à un type de pack batterie avec un pack différent risque de provoquer des incendies. b. Utilisez les outils électroportatifs uniquement avec les packs de batterie spécifiques conçus. L'utilisation de packs de batterie différents risque de provoquer des blessures ou un incendie. c. Lorsque le pack de batterie n'est pas utilisé, tenez-le à l'écart d'autres objets métalliques, comme des trombones, des pièces de monnaie, des clés, des clous, des vis ou tout autre objet métallique de petite taille susceptible de faire office de conducteur entre les bornes. Relier les bornes de la batterie risque de provoquer des brûlures ou un incendie. d. Une utilisation inappropriée peut entraîner la projection de liquide par la batterie. Évitez tout contact. En cas de contact accidentel, rincez à l'eau. Si le liquide entre en contact avec les yeux, recherchez une aide médicale. La projection de liquide par la batterie peut provoquer des irritations ou des brûlures.

Reparation

Confiez la réparation de votre outil électroportatif à un réparateur qualifié qui utilise exclusivement des pièces de rechange identiques. Vous garantirez ainsi la fiabilité de cet outil.

Consignes de sécurité pour les tournevis sans FIL

a. Vérifiez systématiquement que la tension d'alimentation correspond à la tension indiquée sur la plaque signalétique du chargeur (les chargeurs prévus pour une tension de 230 V ou 240 V peuvent aussi fonctionner sur du 220 V). b. Évitez tout dommage pouvant être causé par des vis, des clous ou d'autres éléments de votre zone de travail ; rangez-les avant de commencer à travailler.

c. En cas de dysfonctionnement électrique ou mécanique, mettez immédiatement l'outil hors tension ou débranchez le chargeur. d. DREMEL assure le parfait fonctionnement de l'outil uniquement lorsqu'il est utilisé avec ses accessoires d'origine. e. Cet outil ne devrait pas être utilisé par des personnes de moins de 16 ans. f. Faites attention à ne pas visser dans des zones où vous pourriez entrer en contact avec des fils électriques. g. Vérifiez que le verrouillage de gâchette est en position intermédiaire avant d'effectuer des réglages ou de changer d'accessoires ou lors du transport ou du stockage de l'outil.

Chargement des batteries

a. Chargez la batterie uniquement avec le chargeur fourni avec l'outil. b. N'exposez pas l'outil/le chargeur à la pluie. c. Ne chargez jamais la batterie à l'extérieur. d. Rangez votre outil/chargeur dans un endroit où la température est comprise entre 0°C et 40°C. e. Les batteries explosant lorsqu'elles sont enflammées, n'y mettez pas le feu, pour quelque raison que ce soit. f. Lorsqu'elles sont endommagées et dans des conditions extrêmes d'utilisation ou de température, les batteries sont susceptibles de fuire.

Si le liquide entre en contact avec la peau, rincez-la immédiatement à l'eau et au savon, puis appliquez du vinaigre ou du jus de citron. - Si le liquide pénètre dans les yeux, rincez abondamment les yeux à l'eau propre pendant au moins 10 minutes et consultez immédiatement un médecin.

g. N'utilisez pas le chargeur si le cordon ou la fiche sont endommagés ; le cordon ou la fiche doivent être immédiatement remplacés dans l'un des Centres techniques Dremel agréés.

h. Ne démontez pas le chargeur ou l'outil.

Mise au rebut

L'appareil, les accessoires et l'emballage doivent faire l'objet d'un tri sélectif à des fins de recyclage.

Ne jetez pas vos appareils électroportatifs, batteries, accessoires et emballages avec les ordures ménagères (seulement pour les pays de l'Union européenne).

• Conformément à la directive européenne 2002/96/CE relative à la mise au rebut des équipements électriques et électroniques, et à sa transposition dans le droit national, les outils électroportatifs obsolètes doivent faire l'objet d'une collecte distincte et être mis au rebut dans un centre de recyclage conforme aux normes environnementales.

Le symbole « » vous le rappelle lorsque la mise au rebut de l'outil s'impose.

Mise au rebut de la batterie

NE TENTEZ PAS DE DEMONTER LA BATTERIE OU DE RETIRER TOUT

COMPOSANT RELIE AUX BORNES DE LA BATTERIE. CELA PEUT PROVOUER UN INCENDIE OU DES BLESSURES. AVANT LA MISE AU REBUT, PROTEGEZ LES BORNES EXPOSEES.

Tournevis sans fil

Numéro du modèle : 1120

Tension nominale 7,2 V

Régime à vide 0-300 tr/min

Porte-embout. Queue hexagonale de 1/4 po

Taille maximale des vis..... 6 mm (1/4 po)

Couple de serrage faible.... 5,50 Nm

Couple de serrage élevé... 8,24 Nm

Chargeur

Numéro du modèle : 866

Tension nominale 230 V

Temps de charge 5 h.

Montage

ETEIGNEZ SYSTEMATIQUEMENT L'OUTIL AVANT DE FIXER OU DE DEMONTER UN

EMBOUT.

Le tournevis sans fil Dremel possède un porte-embout magnétique compatible avec les embouts hexagonaux de 6 mm (1 / 4^ ). La faible vitesse de rotation de ce mode n'est pas un défaut. Au contraire, une vitesse faible offre un couple élevé, un allot major ne dans l'efficacité de vissage. Cette vitesse faible offre également davantage de contrôle afin d'empêcher tout arrachage de la vis ou endommagement de la surface de travail.

FIGURE 1

1. Porte-embout magnétique
2. Orifices de ventilation
3. Poignée couple
4. Levier de marche avant/arrière et verrouillage de gachette
5. Gachette de commande à vitesse variable
6. Chargeur
7. Voyant de charge
8. Espace de stockage supplémentaire
9. Compartiment de rangement des embouts
10. Compartiment de rangement des embouts (en option)

Insertion des embouts

Votre outil electroportatif est équipé d'un porte-embout magnétique. Il vous suffit de placer la queue de l'embout dans le porte-embout le plus loin possible (Figure 2).

Compartiment de rangement des embouts (en option)

Votre outil electroportatif est équipé d'un compartiment à embouts amovible, qui peut être fixé au chargeur et qui vous permet de ranger douze de vos embouts favoris (Figure 1).

Gachette de controle a vitesse variable

Votre outil electropotatif est équipé d'une gâchette à vitesse variable. L'outil electropotatif peut être mis en marche/arrêté en appuyant ou en relachant la gâchette. La vitesse de rotation est réglable en fonction de la pression appliquée sur la gâchette. Appliquez davantage de pression pour augmenter la vitesse et relâchez-la pour diminuer la vitesse.

FREIN

Le relâchement de la gachette active le frein, qui arrête rapidement le mandrin. Cela s'est avéré particulièrement utile lors des vissages/dévissages répétitifs.

Votre outil electroportatif est équipé d'un système automatique de verrouillage. Cette fonctionnalité verrouille le porte-embout dans une position lorsque la gachette est relachée. Cela vous permet de serrer ou desserrer un écrou ou une vis en tournant l'outil à la main en position arrêt. Ceci s'avère pratique lorsqu'un couple de rotation supérieur est requis.

LEVIER De MARCHE avant/arriere et verrouilage de gachette

APRES AVOIR UTILISE L'OUTIL, VERROUILLEZ LA GACHETTE EN POSITION

D'ARRET POUR EMPECHER TOUT DEMARRAGE ACCIDENTEL OU INTEMPESTIF.

Votre outil electroportatif est équipéd d'un levier de marche avant/arrière et d'un verrouillage situé au-dessus de la gachette (Figure 1). Ce levier sert à modifier le sens de rotation de l'embout et à verrouiller la gachette en position "ARRET". Pour la rotation avant, (le mandrin étant dirigée dans le sens opposé à vous), déplacez le levier vers la gauche. Pour la rotation arrière, déplacez le bouton vers la droite. Pour actionner le verrouillage de gachette, déplacez le levier en position centrale ("ARRET").

Protection anti-calage

Cet outil dispose d'un système anti-calage destiné à protéger le moteur et la batterie. Si l'outil reste bloqué trop longtemps ou si vous courbez l'embout dans la pièce sur laquelle vous travailliez, notamment à vitesse élevée, il se met hors tension automatiquement. Il suffit de retirer l'outil du matériel dans lequel il est coincé, de l'arrêter pendant 3 secondes et de le remettre en marche pour continuer le travail. Lorsque la batterie est presque déchargée, il est possible que l'outil s'arrête automatiquement plus fréquemment que d'habitude. Dans ce cas, il est temps de recharger la batterie.

Chargement de l'outil

Votre tournevis Dremel Driver n'est pas complètement chargé quand il est expédié de l'usine. N'oubliez pas de charger cet outil complètement avant de l'utiliser pour la première fois.

Pour charger l'outil :

1. Éteindre l'outil.
2. Placez l'outil dans le chargeur comme indiqué sur la figure 1.
3. Branchez le chargeur sur une prise secteur.

Voyant vert ALLUME = en charge. Voyant vert ETEINT = charge terminée.

Le chargeur interrompt automatiquement la charge dès que la batterie est complètement rechargée. Vous pouvez laisser l'outil sur le chargeur en permanence.

1. Il faut environ 5 heures au chargeur pour recharger une batterie complètement déchargée.

Remarques importantes sur la charge

Cet outil est équipé d'une batterie au lithium-ion et d'un chargeur offrant les avantages suivants :

1. La batterie au lithium-ion reste chargée pendant 2 ans au maximum dans l'endroit où elle est stockée. Elle est donc toujours prête à l'emploi.
2. Vous pouvez placer l'outil sur le chargeur et le recharger à tout moment sans réduire sa capacité de charge initiale.
3. Le chargeur est conçu pour accueillir votre outil pendant vos travaux de bricolage. Il vous suffit de placer l'outil dans le chargeur lorsque vous ne l'utilisez pas, ce qui garantit une charge constante et donc une autonomie plus longue.
4. Le chargeur fait également office de périhérique de stockage permanent pour votre outil. Placez-le sur votre établi ou votre comptoir, charge et prêt à l'emploi, de manière à pouvoir être utilisé quand vous en aurez besoin dans le cadre de votre prochain projet.
5. Le chargeur est conçu pour charger rapidement la batterie seulement lorsque la température de celle-ci est comprise entre +4° C et +41° C.
6. Une diminution substantielle de l'autonomie, charge après charge, signifie que la batterie est proche de sa limite de longévité et qu'elle doit être remplacée.
7. Si la batterie ne se recharge pas correctement :

a. Vérifiez la présence de courant à la prise murale en y branchant un autre appareil électrique. b. Vérifiez si la prise n'est pas raccordée conjointement à un interrupteur qui servirait à éteindre les lumières. c. Vérifiez la propreté des bornes du chargeur. Nettoyez-les au besoin avec un bâtonnet imbibé d'alcool.

d. Vérifiez que l'outil est correctement placé sur le chargeur. e. Si, après ces vérifications, vous ne parvenez toujours pas à charger votre outil correctement, envoyez votre outil et votre chargeur à votre Centre technique Dremel.

Remarque: L'utilisation de chargeurs ou de packs batterie autres que ceux vendus par Dremel peut annuler la garantie.

Nettoyage

POUR EVITER LES ACCIDENTS, DEBRANCHEZ SYSTEMATIQUEMENT

L'OUTIL ET/OU LE CHARGEUR DE L'ALIMENTATION AVANT DE LE NETTOYER. La manière la plus efficace de nettoyer l'outil est d'employer de l'air sec comprimé. Dans ce cas, portez systématiquement des lunettes de protection.

Les orifices de ventilation et les boutons-leviers doivent être tenus propres et exempts de corps étrangers. Ne tentez pas de nettoyer l'outil en insérant des objets pointus à travers les orifices de ventilation.

Attention

CERTAINS DETERGENTS ET SOLTANTS ENDOMMAGENT LES PIECES EN

PLASTIQUE. C'est notamment le cas de l'essence, du tétrachlorure de carbone, des solvants chlorés, de l'ammoniaque et des détergents domestiques qui contiennent de l'ammoniaque.

Attention

NE CONTIENT PAS DE PIECES REPARABLES PAR L'UTILISATEUR. Toute

Opération d'entretien préventif effectuée par du personnel non autorisé peut entraîner le positionnement incorrect de composants internes et présenter des risques graves. Nous recommandons de confier les opérations d'entretien de l'outil à un Centre Technique Dremel. À L'ATTENTION DU PERSONNEL D'ENTRETIEN : Débranche systématiquement l'outil de la prise murale avant toute opération de réparation.

Ce produit DREMEL est couvert par une garantie conforme aux réglementations légales en vigueur dans votre pays ; les dommages résultant de l'usure normale, d'une surcharge ou d'une utilisation inappropriée sont exclus de la garantie.

En cas de réclamation, envoyez l'outil ou le chargeur non démonté avec le justificatif d'achat à votre revendeur.

Contacter DREMEL

Pour plus d'informations sur la gamme de produits, le support technique et l'assistance téléphonique de la société Dremel, visitez le site www.dremel.com.

Dremel Europe, P. O. Box 3267, 4800 DG Breda, Pays-Bas
