GEBRUIKSAANWIJZING MC 4M NILFISK
NL Gebruiksaanwijzingen 18
Deze hogedrukreiniger is ontworpen voor professionele doeleinden, voornamelijk voor de volgende reinigingstoepassingen:
vloer/wanden, auto/vrachtwagen, gebouwen, containers/vaten en gebruik door vakmensen.

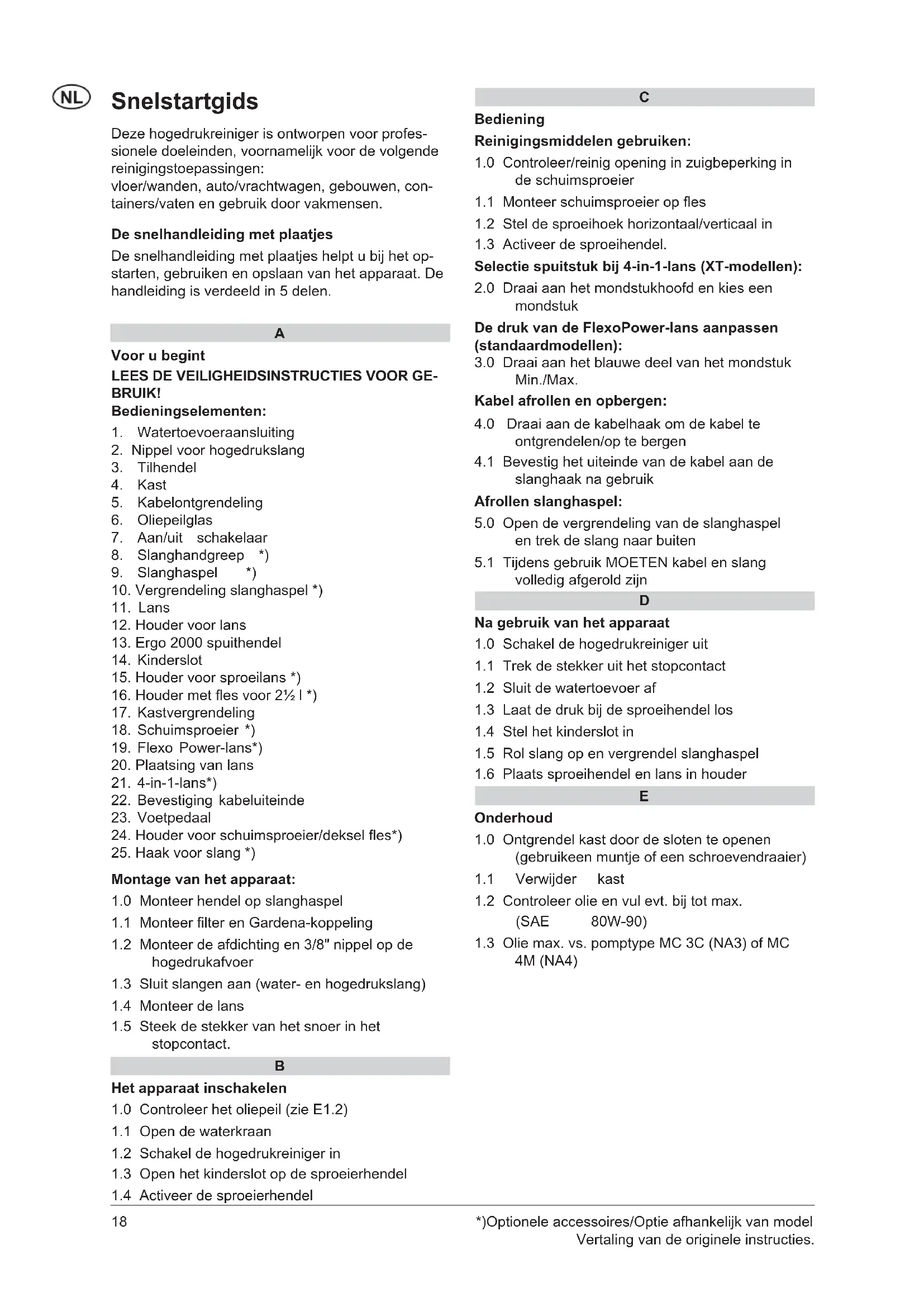

De snelhandleiding met plaatjes
De snelhandleiding met plaatjes helpt u bij het opstarten, gebruiken en opslaan van het apparaat. De handleiding is verdeeld in 5 delen.
A
Voor u begint
LEES DE VEILIGHEIDSINSTRUCTIES VOOR GE-BRUIK!
- Watertoevoeraansluiting
- Nippel voor hogedrukslang
- Tilhendel
- Kast
- Kabelontgrendeling
- Oliepeilglas
- Aan/uit schakelaar
- Slanghandgreep *)
-
Slanghaspel *)
-
Vergrendeling slanghaspel *)
-
Lans
-
Houder voor lans
-
Ergo 2000 spuithendel
-
Kinderslot
-
Houder voor sproeilans *)
-
Houder met fles voor 2½ l *)
-
Kastvergrendeling
-
Schuimsproeier *)
-
Flexo Power-lans*)
-
Plaatsing van lans
-
4-in-1-lans*)
-
Bevestiging kabeluiteinde
-
Voetpedaal
-
Houder voor schuimsproeier/deksel fles*)
-
Haak voor slang *)
Montage van het apparaat:
1.0 Monteer hendel op slanghaspel
1.1 Monteer filter en Gardena-koppeling
1.2 Monteer de afdichting en 3/8" nippel op de hogedrukafvoer
1.3 Sluit slangen aan (water- en hogedrukslang)
1.4 Monteer de lans
1.5 Steek de stekker van het snoer in het stopcontact.
B
Het apparaat inschakelen
1.0 Controleer het oliepeil (zie E1.2)
1.1 Open de waterkraan
1.2 Schakel de hogedrukreiniger in
1.3 Open het kinderslot op de sproeierhendel
1.4 Activeer de sproeierhendel
C
Bediening
Reinigingsmiddelen gebruiken:
1.0 Controleer/reinig opening in zuigbeperking in de schuimsproeier
1.1 Monteer schuimsproeier op fles
1.2 Stel de sproeihoek horizontaal/verticaal in
1.3 Activeer de sproeihendel.
Selectie spuitstuk bij 4-in-1-lans (XT-modellen):
2.0 Draai aan het mondstukhoofd en kies een mondstuk
De druk van de FlexoPower-lans aanpassen (standaardmodellen):
3.0 Draai aan het blauwe deel van het mondstuk Min./Max.
Kabel afrollen en opbergen:
4.0 Draai aan de kabelhaak om de kabel te ontgrendelen/op te bergen
4.1 Bevestig het uiteinde van de kabel aan de slanghaak na gebruik
Afrollen slanghaspel:
5.0 Open de vergrendeling van de slanghaspel en trek de slang naar buiten
5.1 Tijdens gebruik MOETEN kabel en slang volledig afgerold zijn
D
Na gebruik van het apparaat
1.0 Schakel de hogedrukreiniger uit
1.1 Trek de stekker uit het stopcontact
1.2 Sluit de watertoevoer af
1.3 Laat de druk bij de sproeihendel los
1.4 Stel het kinderslot in
1.5 Rol slang op en vergrendel slanghaspel
1.6 Plaats sproeihendel en lans in houder
E
Onderhoud
1.0 Ontgrendel kast door de sloten te openen (gebruikeen muntje of een schroevendraaier)
1.1 Verwijder kast
1.2 Controleer olie en vul evt. bij tot max.
(SAE 80W-90)
1.3 Olie max. vs. pomptype MC 3C (NA3) of MC 4M (NA4)
Problemen oplossen MC 3C-MC 4M
| Fout Oorzaak Oplossing | ||
| Druk wisselt | Lucht in zuigslang. Vul slang met water | en sluit opnieuw aan |
| Niet voldoende watertoevoer Stop! Tot | wateraansluiting of slang pomp Qmax weer-geven | |
| Waterfilter is verstopt | Spoel het waterfilter schoon | |
| Hogedruksproeier geblokkeerd/versleten | Reinig of vervang de sproeier voor een sproeier van dezelfde omvang | |
| Zuighoogte overschreden | Stop! tot max. zuighoogte is als gespecificeerd | |
| Schuimsproeier geeft geen schuim | Gebruikte schoonmaakmiddel schuimt niet | Gebruik alleen schoonmaakmiddelen met schuimende eigenschappen |
| Spuitmond op zuigslang is verstopt of zit vol opgedroogde zeep | Spoel schoonmaakmiddeldosering/spoelen met schoon lauw water. | |
| Schuimspons in schuimsproeier is verstopt. | 1 Spoel/week schuimsproeier gedurende 8 uur of langer in lauw water2 Of demonteer voorkant van schuimsproeier en vervang de SS-schuimspons voor een nieuwe | |
| Tank met reinigingsmiddel leeg Vul de | reinigingsmiddeltank bij | |
| Motor start niet of bromt wan- neer hij in-geschakeld wordt | Stroomkabel gebroken Neem contact | op met een professionele elektricien voor vervangen van de stroomkabel |
| Stekker zit niet in het stopcontact Steek | stekker in het stopcontact | |
| Zekering gesprongen herstel zekering | ||
| Snoet is niet goed aangesloten in de stekker | Repareer de stekker op de kabel - ervaren elektricien | |
| De pomp is geblokkeerd of bevroren Stop! Ontdooi pomp of neem contact op met service-afdeling van de dealer | ||
| De thermische protector is geactiveerd | Stop! Laat het apparaat ten minste 5 minuten afkoelen | |
Onderhoudsschema
| Wekelijks | Na de eerste 50 bedrijfsuren | ledere 200 bedrijfsuren | Indien nodig | |
| Waterfi Iter reinigen | A1.1 | A1.1 | ||
| Oliepeil controleren/ bijvullen | B1.0/E1.2 | |||
| pompolie verversen | Contact opnemen met dealer/ service-afd. | Contact opnemen met dealer/service-afd. |
Speciale bedieningsinstructies

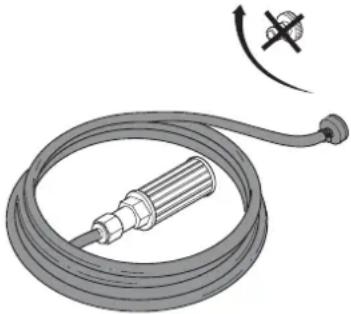

| Zelfaanzui-ging |  | 0: Haal de HP-slang van het apparaat.1: Vul de zuigslang met water en sluit aan op hogedrukreiniger (itemnummer: 6400000)2: Monteer de zuigslang met een slangklem op de pompingang.3: Schakel de aan/uitschakelaar een paar seconden naar "I". Herhaal het in- en uitschakelen van de stroomtoevoer een aantal keer tot er water uit de pomp komt.4: Plaats de HP-slang, sproeihandel en lans.5: Schakel de aan/uitschakelaar naar "I".6: Ontgrendel de sproeihandel en gebruik hem een aantal keer tot er water uitkomt zonder lucht. |
| Onderdelen benodigd voor aanzuiging Itemnummer | |
| 1 x slangmondstuk 20R 3/4” 61369 | |
| 1 x slang 3/4” Max. lengte 5 meter | |
| 1 x slangklem 3/4” | |
| 1x aanzuigfi Iter met voetklep 6400000 |
EU Verklaring van overeenstemming
Wij,
Nilfi sk A/S
Banemarksvej 58
DK-2605 Broendby
DENEMARKEN
Verklaart hierbij dat de producten:
| Product Beschrijving Type | ||
| HPW - Professional - Mobile 230/1/50, | 400/3/50, IPX5 MC 4M*, MC | 3C* |
Voldoen aan de volgende normen en richtlijnen:
EN 60335-1:2012
EN 60335-2-79:2012
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-11:2000
EN 50581:2012
Op grond van de bepalingen in:
Machinerichtlijn 2006/42/EC
EMC Richtlijn 2004/108/EC
RoHS-Richtlijn 2011/65/EG
Geluidsemissierichtlijn 2000/14/EC - Conformiteitsbeoordeling conform Bijlage V.
- Gemeten geluidsniveau [dB]: 83-93
- Gegarandeerd geluidsniveau [dB]: 86-94
| Hadsund | 28-10-2014 | Anton Sørensen,Senior Vice President – Global Operations | Anton Sørensen |
| Plaats | Datum | Naam en functie | Handtekening |
