Produkttyp	Professionell mobil högtryckstvätt
Märke	Nilfisk
Modell	MC 4M
Användning	Professionell: golv/väggar, fordon, byggnader, containrar, hantverk
Elförsörjning	230 V/50 Hz enfas eller 400 V/50 Hz trefas beroende på version
Skydd	IPX5
Garanterad ljudnivå	86-94 dB
Pump typ	Pump NA4 (MC 4M)
Pump smörjning	Olja SAE 80W-90 (kontrollera nivån regelbundet)
Vattenförsörjning	Nätanslutning via Gardena-koppling (vattenfilter ingår)
Självsugning	Möjlig upp till 5 m höjd med specifik sats (art.nr 6400000)
Huvudfunktioner	Högtryckstvätt, skumspray, FlexoPower-lans (tryckjustering) eller 4-i-1-lans (munstyckesval)
Säkerhet	Barnsäkerhet på spruthandtag, motortermoskydd
Veckovis underhåll	Rengöring av vattenfiltret
Periodiskt underhåll	Kontroll av oljenivå efter 50 timmar, oljebyte var 200:e timme (av servicepersonal)
Reservdelar	Munstycken, slangar, lansar, vattenfilter, skumspray, packningar, etc.
Reparerbarhet	Demontering av kåpa för åtkomst till pump; elektriska ingrepp förbehållna fackman
Medföljande tillbehör	Lans, Ergo 2000-handtag, högtrycksslang, slangvinda, lanshållare

Vanliga frågor - MC 4M NILFISK

Hur startar man Nilfisk MC 4M högtryckstvätten?

Kontrollera oljenivån (se markering). Öppna vattenkranen, sätt omkopplaren på I, lås upp barnsäkerheten på handtaget och aktivera avtryckaren.

Hur använder man skumsprayen?

Montera skumsprayen på en dunk med rengöringsmedel, justera sprutvinkeln. Se till att sugmunstycket inte är igensatt. Använd ett skummande rengöringsmedel.

Vad gör man om trycket fluktuerar?

Det kan bero på luft i sugslangen eller ett igensatt vattenfilter. Fyll slangen med vatten, kontrollera filtret och rengör det vid behov. Se till att vattenflödet är tillräckligt.

Motorn startar inte eller låter, vad gör man?

Kontrollera uttaget och säkringen. Om kabeln är skadad, låt en elektriker byta den. Om pumpen är frusen, tina upp den. Termoskyddet kan ha aktiverats: låt den svalna i 5 minuter.

Hur ställer man undan enheten efter användning?

Sätt omkopplaren på O, koppla ur, stäng av vattnet, frigör trycket genom att aktivera avtryckaren, sätt på barnsäkerheten igen. Rulla upp slangen och lås slangvindan. Förvara lansen och handtaget på sina hållare.

Vilken typ av olja använder man till pumpen?

Använd olja SAE 80W-90. Kontrollera nivån via oljefönstret. Överskrid inte maxnivån.

Hur rengör man vattenfiltret?

Demontera filtret och skölj det med rent vatten. Utför denna kontroll varje vecka eller så snart flödet minskar.

Skumsprayen producerar inget skum, varför?

Rengöringsmedlet kanske inte är skummande. Kontrollera också att sugmunstycket inte är igensatt (skölj med ljummet vatten). Skumsvampen kan vara smutsig: blötlägg den i 8 timmar i ljummet vatten eller byt ut den.

Kan jag använda självsugning med en vattentank?

Ja, med sugsetet (art.nr 6400000). Fyll slangen med vatten, anslut den till pumpens inlopp med en slangklämma. Slå på omkopplaren i intervaller tills vatten kommer ut, montera sedan högtrycksslangen.

Hur justerar man trycket på FlexoPower-lansen?

Vrid den blå delen av munstyckshuvudet mellan läge Min och Max för att kontinuerligt justera trycket.

BRUKSANVISNING MC 4M NILFISK

3.0 Drei den blå delen av dysehodet min./maks.

Denna högtryckstvätt har tagits fram för professionell användning inom för följande användningsområden:

golv/vägg, bil/lastbil, byggnader/konstruktioner, containers/tunnor och för att användas av hantverkare.

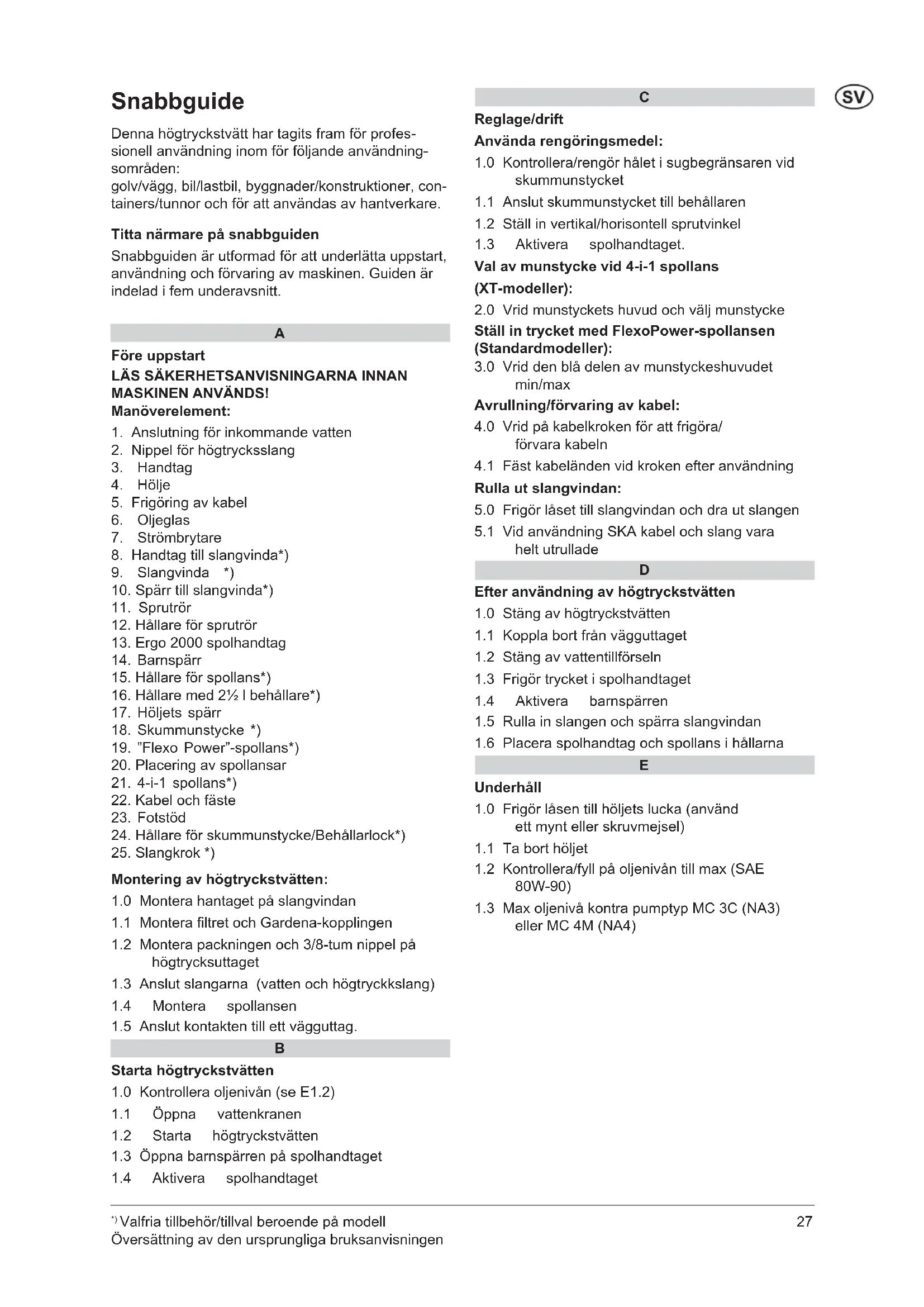

Titta närmare på snabbguiden

Snabbguiden är utformad för att underlätta uppstart, användning och förvaring av maskinen. Guiden är indelad i fem underavsnitt.

A

Före uppstart

LÄS SÄKERHETSANVISNINGARNA INNAN MASKINEN ANVÄNDS!

Manöverelement:

1. Anslutning för inkommande vatten

2. Nippel för högtrycksslang

3. Handtag

4. Hölje

5. Frigöring av kabel

6. Oljeglas

7. Strömbrytare

8. Handtag till slangvinda*)

9. Slangvinda *)

10. Spärr till slangvinda*)

11. Sprutrör

12. Hållare för sprutrör

13. Ergo 2000 spolhandtag

14. Barnspärr

15. Hållare för spollans*)

16. Hållare med 2½ I behållare*)

17. Höljets spärr

18. Skumunstycke *)

19. "Flexo Power"-spollans*)

20. Placering av spollansar

21. 4-i-1 spollans*)

22. Kabel och fäste

23. Fotstöd

24. Hållare för skummunstycke/Behållarlock*)

25. Slangkrok *)

Montering av högtryckstvätten:

1.0 Montera hantaget på slangvindan

1.1 Montera filtret och Gardena-kopplingen

1.2 Montera packningen och 3/8-tum nippel på högtrycksuttaget

1.3 Anslut slangarna (vatten och högtryckkslang)

1.4 Montera spollansen

1.5 Anslut kontakten till ett vägguttag.

B

Starta högtryckstvätten

1.0 Kontrollera oljenivån (se E1.2)

1.1 Öppna vattenkranen

1.2 Starta högtryckstvätten

1.3 Öppna barnspärren på spolhandtaget

1.4 Aktivera spolhandtaget

C

Reglage/drift

Använda rengöringsmedel:

1.0 Kontrollera/rengör hålet i sugbegränsaren vid skummunstycket

1.1 Anslut skummunstycket till behållaren

1.2 Ställ in vertikal/horisontell sprutvinkel

1.3 Aktivera spolhandtaget.

Val av munstycke vid 4-i-1 spollans

(XT-modeller):

2.0 Vrid munstyckets huvud och välj munstycke

Ställ in trycket med FlexoPower-spollansen (Standardmodeller):

3.0 Vrid den blå delen av munstyckeshuvudet min/max

Avrullning/förvaring av kabel:

4.0 Vrid på kabelkroken för att frigöra/förvara kabeln

4.1 Fäst kabeländen vid kroken efter användning

Rulla ut slangvindan:

5.0 Frigör låset till slangvindan och dra ut slangen

5.1 Vid användning SKA kabel och slang vara helt utrullade

D

Efter användning av högtryckstvätten

1.0 Stäng av högtryckstvätten

1.1 Koppla bort från vägguttaget

1.2 Stäng av vattentillförseln

1.3 Frigör trycket i spolhandtaget

1.4 Aktivera barnspärren

1.5 Rulla in slangen och spärra slangvindan

1.6 Placera spolhandtag och spollans i hållarna

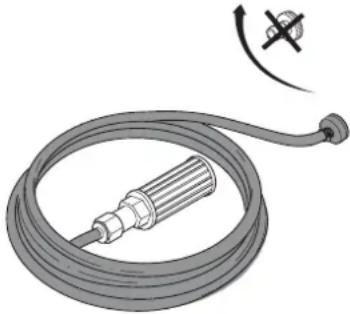

E

Underhåll

1.0 Frigör låsen till höljets lucka (använd ett mynt eller skruvmejsel)

1.1 Ta bort höljet

1.2 Kontrollera/fyll på oljenivån till max (SAE 80W-90)

1.3 Max oljenivå kontra pumptyp MC 3C (NA3) eller MC 4M (NA4)

Felsökning MC 3C-MC 4M

Fel Orsak Åtgärd
Tryckskillnader	Luftinsugningsslang. Fyll slangen med	vatten och anslut igen
	För dålig vattentillförsel Vänta! Tills vatt	tentrycket är tillräckligt eller slangmat-ningspump Qmax
	Vattenfilter igensatt	Rengör vattenfilter
	Högtrycksmunstycke igensatt/slitet	Rengör eller byt ut munstycket mot ett av samma storlek
	Sughöjden har överskridits Vänta! Tills	max sughöjd har erhållits
Skummun-stycke ska-par inget skum	Det använda rengöringsmedlet skum-mar inte	Använd endast rengöringsmedel med skummedel.
	Munstycke på sugslangen är igensatt eller fullt med torkat rengöringsmedel	Rengör sköljmedelsbegränsare/spola med tempererat rent vatten.
	Skumsvamp igensatt i skummun-stycke.	1 Rengör/blötlägg skummunstycke i tempererat vatten under åtta timmar eller mer2 Eller demontera från skummunstycke och byt ut/ rengör SS-skumsvamp mot en ny
	Rengöringsmedelstanken tom Fyll på rengöringsmedel
Motorn startar inte eller hack-ar när den aktiveras	Elkabel skadad Kontakta behörig serviceverkstad för byte av kabel
	Kontakten är inte ansluten till väggut-taget	Sätt i kontakten
	Säkringen har löst ut Anslut till väggut-taget
	Kontakten har lös anslutningskabel Reparera/montera kontakten på kabeln - behörig elektriker
	Pumpen är blockerad eller igenfrusen Vänta! Låt pumpen töa eller kontakta återförsäljarens serviceverkstad
	Termosäkring har löst ut Vänta! Låt maskinen svalna minst 5 minuter

Underhållsschema

	En gång i veckan	Första gången efter 50 drift-timmar	Efter varje 200 driftstim-mar	Vid behov
Rengör vat-tenfi Iter	A1.1			A1.1
Kontrollera oljenivå/fyll på	B1.0/E1.2
Byt pum-polja		Kontakta återförsäljaren/serviceverkstad	Kontakta återförsäljaren/serviceverkstad

Självsu-gande

0: Demontera HP-slangen från maskinen.1: Fyll sugslangen med vatten och anslut till högtryckstvätten (artikelnummer 6400000)2: Montera sugslang med slangklämma på pumpintaget.3: Ställ strömbrytaren i läge "l" under några sekunder. Slå till/från strömbrytaren upprepade gånger tills det kommer vatten ur pumpen.4: Montera HP-slangen, spolhandtag och spollans.5: Ställ strömbrytaren i läge "l".6: Frigör spolhandtaget och aktivera det upprepade gånger till det kommer vatten utan luft.

Delar som behövs för sugdrift	Artikelnummer
1 x Slangmunstycke 20R 3/4-tum	61369
1 x slang 3/4-tum	Max längd 5 m
1 x slangklämma 3/4-tum
1 x sugfi lter med bottenventil	6400000

EU-försäkran om överensstämmelse

Vi,

Nilfi sk A/S

Banemarksvej 58

DK-2605 Broendby

DANMARK

Intygar härmed att produkterna:

Produkt Beskrivning Typ
HPW - Professionell - Mobil 230/1/50,	400/3/50, IPX5 MC 4M*, MC	3C*

Överensstämmer med följande standarder:

EN 60335-1:2012

EN 60335-2-79:2012

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-11:2000

EN 50581:2012

I enlighet med bestämmelserna i:

Maskindirektiv 2006/42/EC

EMK-direktivet 2004/108/EG

RoHS-direktivet 2011/65/EU

Bullerdirektiv 2000/14/EC – Förfarande för konformitetsutvärdering enligt Bilaga V.

- Uppmätt bullernivå [dB]: 83-93

- Garanterad bullernivå [dB]:86-94

Hadsund 2014-10-28 Anton Sørensen

Plats Datum

Namn och titel

Underskrift
