РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MC 4M NILFISK
BG Указания за експлоатация .... 70
Тази водоструйка е предназначена за професионална употреба в следните приложения за почистване:
подове/стени, автомобили/камиони, сгради/конструкции, контейнери/варели и други специализирани дейности.

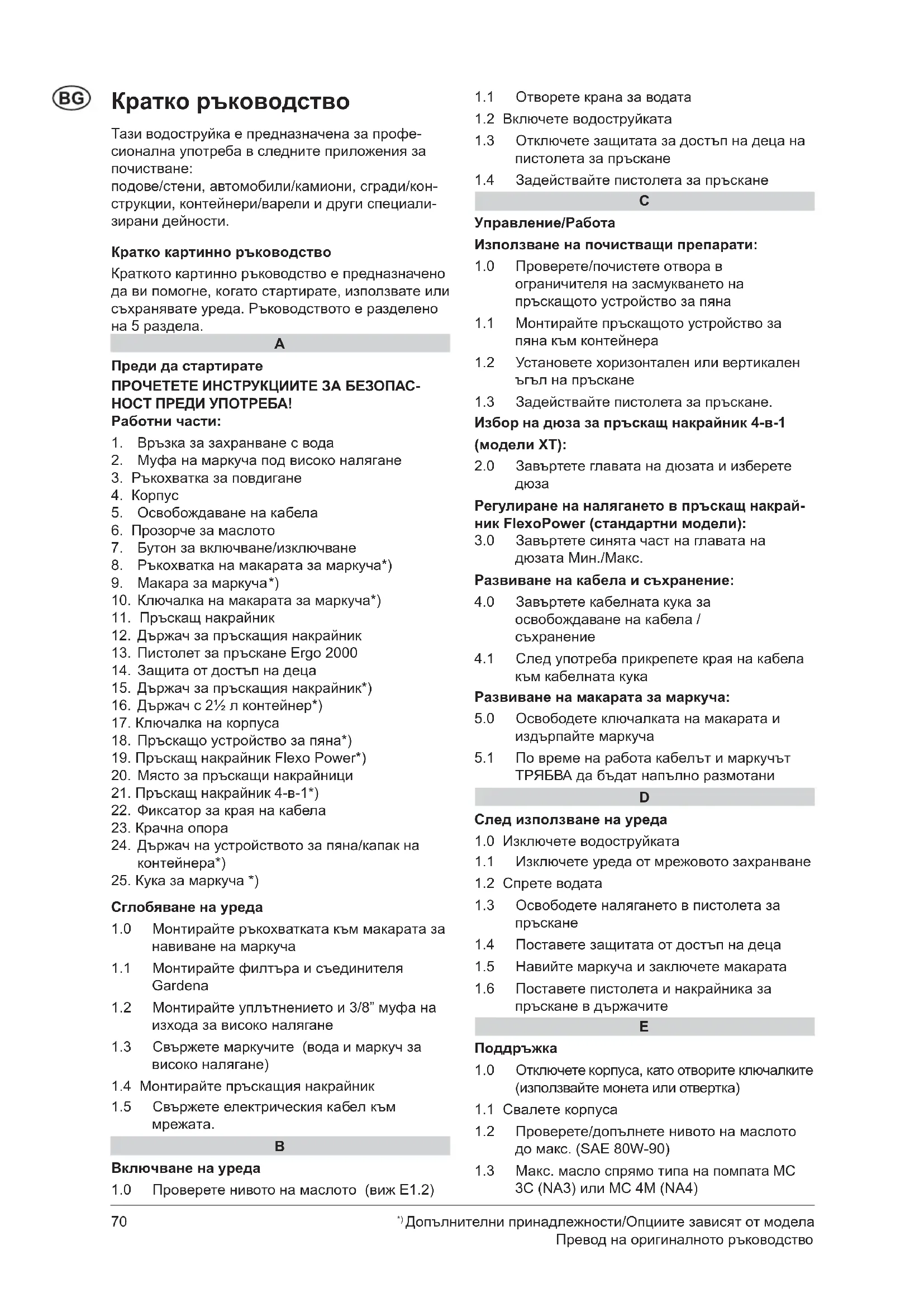

Кратко картинно ръководство
Краткото картинно ръководство е предназначено да ви помогне, когато стартирате, използвате или съхранявате уреда. Ръководството е разделено на 5 раздела.
A
Преди да стартирате
ПРОЧЕТЕТЕ ИНСТРУКЦИИТЕ ЗА БЕЗОПАС- НОСТ ПРЕДИ УПОТРЕБА!
Работни части:
- Връзка за захранване с вода
- Муфа на маркуча под високо налягане
- Ръкохватка за повдигане
- Корпус
-
Освобождаване на кабела
-
Прозорче за маслото
-
Бутон за включване/изключване
-
Ръкохватка на макарата за маркуча*)
-
Макара за маркуча*)
-
Ключалка на макарата за маркуча*)
-
Пръскащ накрайник
-
Държач за пръскащия накрайник
-
Пистолет за пръскане Ergo 2000
-
Защита от достъп на деца
-
Държач за пръскащия накрайник*)
-
Държач с 2½ л контейнер*)
-
Ключалка на корпуса
-
Пръскащо устройство за пяна*)
-
Пръскащ накрайник Flexo Power*)
-
Място за пръскащи накрайници
-
Пръскащ накрайник 4-в-1*)
-
Фиксатор за края на кабела
-
Крачна опора
-
Държач на устройството за пяна/капак на контейнера*)
-
Кука за маркуча *)
Сглобяване на уреда
1.0 Монтирайте ръкохватката към макарата за навиване на маркуча
1.1 Монтирайте филтъра и съединителя
Gardena
1.2 Монтирайте уплътнението и 3/8" муфа на изхода за високо налягане
1.3 Свържете маркучите (вода и маркуч за високо налягане)
1.4 Монтирайте пръскащия накрайник
1.5 Свържете електрическия кабел към мрежата.
B
Включване на уреда
1.0 Проверете нивото на маслото (виж E1.2)
1.1 Отворете крана за водата
1.2 Включете водоструйката
1.3 Отключете защитата за достъп на деца на пистолета за пръскане
1.4 Задействайте пистолета за пръскане
C
Управление/Работа
Използване на почистващи препарати:
1.0 Проверете/почистете отвора в ограничителя на засмукването на пръскащото устройство за пяна
1.1 Монтирайте пръскащото устройство за пяна към контейнера
1.2 Установете хоризонтален или вертикален
ъгъл на пръскане
1.3 Задействайте пистолета за пръскане.
Избор на дюза за пръскащ накрайник 4-в-1 (модели ХТ):
2.0 Завъртете главата на дюзата и изберете дюза
Регулиране на налягането в пръскащ накрайник FlexoPower (стандартни модели):
3.0 Завъртете синята част на главата на дюзата Мин./Макс.
Развиване на кабела и съхранение:
4.0 Завъртете кабелната кука за освобождаване на кабела / съхранение
4.1 След употреба прикрепете края на кабела към кабелната кука
Развиване на макарата за маркуча:
5.0 Освободете ключалката на макарата и издърпайте маркуча
5.1 По време на работа кабельт и маркучът ТРЯБВА да бъдат напълно размотани
D
След използване на уреда
1.0 Изключете водоструйката
1.1 Изключете уреда от мрежовото захранване
1.2 Спрете водата
1.3 Освободете налягането в пистолета за пръскане
1.4 Поставете защитата от достъп на деца
1.5 Навийте маркуча и заключете макарата
1.6 Поставете пистолета и накрайника за пръскане в държачите
E
Поддръжка
1.0 Отключете корпуса, като отворите ключалките (използвайте монета или отвертка)
1.1 Свалете корпуса
1.2 Проверете/допълнете нивото на маслото до макс. (SAE 80W-90)
1.3 Макс. масло спрямо типа на помпата MC 3C (NA3) или MC 4M (NA4)
Отстраняване на неизправности МС 3С-МС 4М
| Неизправ-ност | Причина Отстраняване | |
| Колебания на наляга-нето | Въздух в смукателния маркуч | Напълнете маркуча с вода и го свържете отново |
| Недостатьчно захранване с вода | Стоп! Докато мрежовото водозахранване или мар- куча не покажат румр Qmax | |
| Филтърът за вода е задръстен | Изплакнете водния филтър | |
| Блокирана/износена дюза за висо-ко налягане | Почистете или заменете дюзата с нова със същия размер | |
| Превишена височина на засмуква-не | Стоп! до възстановяване на максималната посоче-на височина | |
| Пръскащо-то устрой-ство за пяна не образува пяна | Използваният почистващ препарат не се пени | Използвайте само почистващи препарати с пеноо-бразувател |
| Дюзата на смукателния маркуч е задръстена или запълнена със засъхнал сапун | Отмийте ограничителя за почистващ препарат/из-плакнете с чиста топла вода | |
| Задръстена е разпенващата гъба в пръскащото устройство за пяна | 1 Изплакнете/накиснете пръскащото устройство за пяна в топла вода за 8 или повече часа2 Или демонтирайте пръскащото устройство за пяна и заменете/изплакнете SS разпенваща гъба с нова | |
| Празен резервоар за почистващ препарат | Долейте почистващ препарат в резервоара | |
| Моторът не стар-тира или бръмчи при включ-ване | Скъсан захранващ кабел | Обърнете се към професионален електротехник за смяна на захранващия кабел |
| Щепсельт не е включен в контакта | Включете щепсела | |
| Изгорял предпазител на захранва-нето | Възстановете електрозахранването | |
| Разхлабени контакти в щепсела | Ремонтирайте/свържете щепсела към кабела – из-вършва се от опитен електротехник | |
| Блокирала или замръзнала помпа | Стоп! Размразете помпата или се обърнете към сервизния отдел на търговския представител | |
| Задействана термозащита | Стоп! Оставете машината да се охлади за най-мал-ко 5 минути | |
План за поддръжка
| Седмична | За първи път след 50 часа работа | На всеки 200 часа работа | Според необходимостта | |
| Почистване на филтъра за вода | A1.1 A1.1 | |||
| Проверка на нивото на маслото/ допълване | B1.0/E1.2 | |||
| Смяна на маслото на помпата | Обърнете се към търговския представител/сервиза | Обърнете се към търговския представител/сервиза |
Специализирани инструкции за работа
| Само-засмукване |  | 0: Демонтирайте маркуча под високо налягане от машината.1: Напълнете смукателния маркуч с вода и го свържете към водоструйката (позиция No 6400000)2: Монтирайте смукателния маркуч със скоба за маркуч към входа на помпата.3: Завъртете превключвателя за захранването в положение „I“ за няколко секунди. Повторете завъртането на ключа за захранването във вкл/изкл положение, докато от помпата започне да излиза вода.4: Свържете маркуча за високо налягане, пистолета и накрайника за пръскане.5: Завъртете главния превключвател в положение „I“.6: Отключете пистолета за пръскане и го задействайте неколкократно, докато започне да излиза вода без мехурчета. |
| Части необходими за засмукване | Позиция No |
| 1 x дюза за маркуч 20R 3/4" | 61369 |
| 1 x маркуч 3/4" | Максимална дължина 5 м |
| 1 x скоба за маркуч 3/4" | |
| 1 x Смукателен филтър с долен обратен клапан | 6400000 |
Декларация за съответствие на ЕС
Ние,
Nilfi sk A/S
Banemarksvej 58
DK-2605 Broendby
ДАНИЯ
с настоящото единствено заявяваме, че продуктът:
| Изделие Описание Тип | ||
| HPW – професионален – подвижен | 230/1/50, 400/3/50, IPX5 MC 4M*, MC 3C* | |
съответства на следните стандарти:
EN 60335-1:2012
EN 60335-2-79:2012
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-11:2000
EN 50581:2012
В съответствие с разпоредбите на:
Директива 2006/42/ЕО относно машините
Директива за електромагнитна съвместимост 2004/108/EO
Директива относно ограничението за употребата на определени опасни вещества (RoHS) 2011/65/EO
Директива за звукови емисии 2000/14/EC – Процедура за оценка на съответствието, съгласно Приложение V.
- Измерено ниво на шум [dB]: 83-93
- Гарантирано ниво на шум [dB]: 86-94
Хадсунд
[Hadsund]
28.10.2014 г.
| Място | Дата | Име, длъжност | Подпис |
