MC 4M - Aukšto slėgio plovykla NILFISK - Nemokama naudojimo instrukcija

Produkto tipas	Mobilus profesionalus aukšto slėgio valiklis
Prekės ženklas	Nilfisk
Modelis	MC 4M
Naudojimas	Profesionalus: grindys/sienos, transporto priemonės, pastatai, konteineriai, amatai
Maitinimas elektra	230 V/50 Hz vienfazis arba 400 V/50 Hz trifazis pagal versiją
Apsauga	IPX5
Garantuotas triukšmo lygis	86-94 dB
Siurblio tipas	NA4 siurblys (MC 4M)
Siurblio tepimas	SAE 80W-90 alyva (reguliariai tikrinti lygį)
Vandens tiekimas	Prijungimas prie tinklo per Gardena jungtį (vandens filtras įtrauktas)
Savaiminis siurbimas	Galimas iki 5 m aukščio su specialiu rinkiniu (ref. 6400000)
Pagrindinės funkcijos	Aukšto slėgio valymas, putų purkštuvas, FlexoPower antgalis (slėgio reguliavimas) arba 4-in-1 antgalis (purkštuko pasirinkimas)
Saugumas	Vaikų saugos ant purškimo rankenos, variklio šiluminė apsauga
Savaitinė priežiūra	Vandens filtro valymas
Periodinė priežiūra	Alyvos lygio patikrinimas po 50 h, keitimas kas 200 h (per techninę priežiūrą)
Atsarginės dalys	Purkštukai, žarnos, antgaliai, vandens filtras, putų purkštuvas, tarpinės ir kt.
Remonto galimybė	Dangtelio nuėmimas norint pasiekti siurblį; elektriniai darbai atliekami tik profesionalo
Priedai įtraukti	Antgalis, Ergo 2000 rankena, aukšto slėgio žarna, žarnos ritė, antgalio laikiklis

Dažnai užduodami klausimai - MC 4M NILFISK

Kaip paleisti Nilfisk MC 4M aukšto slėgio valiklį?

Patikrinkite alyvos lygį (žymeklis). Atidarykite vandens čiaupą, pasukite jungiklį į I, atrakinkite vaikų saugą ant rankenos ir paspauskite gaiduką.

Kaip naudoti putų purkštuvą?

Uždėkite putų purkštuvą ant ploviklio talpos, sureguliuokite purškimo kampą. Įsitikinkite, kad siurbimo antgalis neužsikimšęs. Naudokite putojančią skalbimo priemonę.

Ką daryti, jei slėgis svyruoja?

Tai gali būti dėl oro siurbimo žarnoje arba užsikimšusio vandens filtro. Užpildykite žarną vandeniu, patikrinkite filtrą ir, jei reikia, išvalykite. Įsitikinkite, kad vandens srautas yra pakankamas.

Variklis neužsiveda arba kelia triukšmą, ką daryti?

Patikrinkite kištuką ir saugiklį. Jei kabelis pažeistas, leiskite jį pakeisti elektrikui. Jei siurblys užšalęs, atšildykite. Šiluminė apsauga gali būti aktyvuota: leiskite atvėsti 5 minutes.

Kaip sudėti įrenginį po naudojimo?

Pasukite jungiklį į O, atjunkite, išjunkite vandenį, atleiskite slėgį paspausdami gaiduką, uždėkite vaikų saugą. Susukite žarną ir užrakinkite ritę. Padėkite antgalį ir rankeną ant jų laikiklių.

Kokią alyvą naudoti siurbliui?

Naudokite SAE 80W-90 alyvą. Patikrinkite lygį per alyvos žvilgsnio angą. Neviršykite maksimalaus lygio.

Kaip išvalyti vandens filtrą?

Išardykite filtrą ir išskalaukite švariu vandeniu. Atlikite šį patikrinimą kas savaitę arba kai tik sumažėja srautas.

Putų purkštuvas negamina putų, kodėl?

Skalbimo priemonė gali būti neputojanti. Taip pat patikrinkite, ar siurbimo antgalis neužsikimšęs (nuplaukite šiltu vandeniu). Putų kempinė gali būti užteršta: pamerkite ją 8 valandoms į šiltą vandenį arba pakeiskite.

Ar galiu naudoti savaiminį siurbimą su vandens rezervuaru?

Taip, su siurbimo rinkiniu (ref. 6400000). Užpildykite žarną vandeniu, prijunkite prie siurblio įėjimo su spaustuku. Įjunkite jungiklį trūkčiojant, kol ištekės vanduo, tada prijunkite aukšto slėgio žarną.

Kaip sureguliuoti slėgį ant FlexoPower antgalio?

Sukite mėlyną purkštuko galvutės dalį tarp Min ir Max padėčių, kad nuolat reguliuotumėte slėgį.

NAUDOJIMO INSTRUKCIJA MC 4M NILFISK

Šis aukšto slėgio plautuvas skirtas profesiniam naudojimui ir paprastai naudojamas šia paskirčiai: grindys/siena, automobilis/sunkvežimis, pastatai/statiniai, konteineris/statinė ir amatininkų naudojimas.

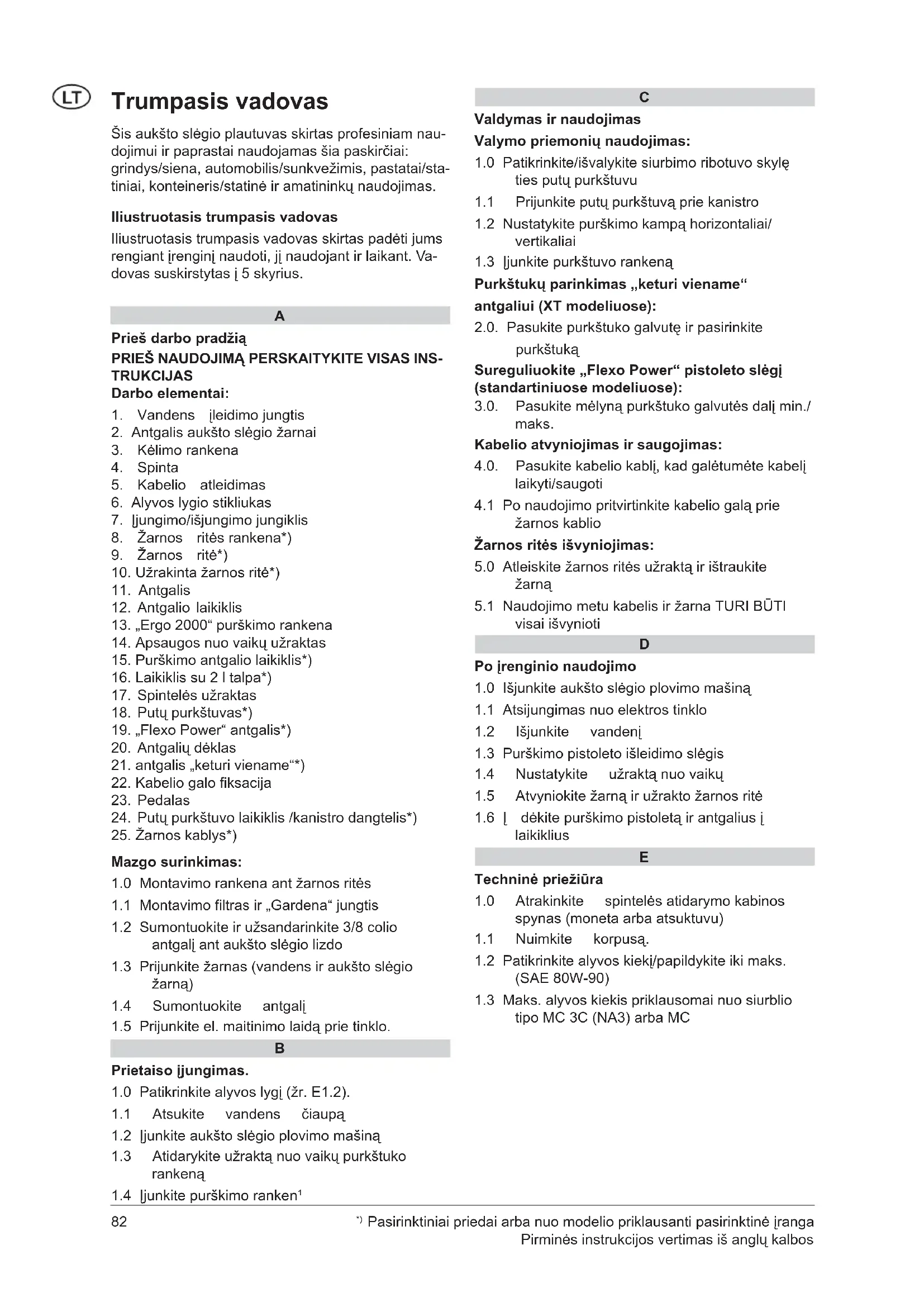

Iliustruotasis trumpasis vadovas

Iliustruotasis trumpasis vadovas skirtas padėti jums rengiant įrenginį naudoti, jį naudojant ir laikant. Vadovas suskirstytas į 5 skyrius.

A

Prieš darbo pradžią

PRIEŠ NAUDOJIMA PERSKAITYKITE VISAS INSTRUKCIJAS

Darbo elementai:

1. Vandens jleidimo jungtis
2. Antgalis aukšto slėgio žarnai
3. Kélimo rankena
4. Spinta
5. Kabelio atleidimas
6. Alyvos lygio stikliukas

7. ljungimo/išjungimo jungiklis

8. Žarnos rités rankena*)

9. Žarnos rité*)

10. Užrakinta žarnos rite*)

11. Antgalis

12. Antgalio laikiklis

13. „Ergo 2000“ purškimo rankena

14. Apsaugos nuo vaikų užraktas

15. Purškimo antgalio laikiklis*)

16. Laikiklis su 2 l talpa*)

17. Spintelès užraktas

18. Putų purkštuvas*)

19. „Flexo Power“ antgalis*)

20. Antgalių déklas

21. antgalis „keturi viename“*)

22. Kabelio galo fiksacija

23. Pedalas

24. Putų purkštuvo laikiklis /kanistro dangtelis*)

25. Žarnos kablys*)

Mazgo surinkimas:

1.0 Montavimo rankena ant žarnos ritės
1.1 Montavimo filtras ir „Gardena“ jungtis
1.2 Sumontuokite ir užsandarinkite 3/8 colio antgalj ant aukšto slėgio lizdo
1.3 Prijunkite žarnas (vandens ir aukšto slėgio žarna)
1.4 Sumontuokite antgali
1.5 Prijunkite el. maitinimo laidą prie tinklo.

B

Prietaiso ijungimas.

1.0 Patikrinkite alyvos lygj (žr. E1.2).
1.1 Atsukite vandens čiaupa
1.2 Ijunkite aukšto slėgio plovimo mašiną
1.3 Atidarykite užraktą nuo vaikų purkštuko rankeną
1.4 Ijunkite purškimo ranken ^1

C

Valdymas ir naudojimas

Valymo priemonių naudojimas:

1.0 Patikrinkite/išvalykite siurbimo ribotuvo skylę ties putų purkštuvu
1.1 Prijunkite putų purkštuvą prie kanistro
1.2 Nustatykite purškimo kampa horizontaliai/vertikaliai
1.3 ljunkite purkštuvo rankeną

Purkštukų parinkimas „keturi viename“

antgaliui (XT modeliuose):

2.0. Pasukite purkštuko galvutę ir pasirinkite purkštuką

Sureguliuokite „Flexo Power“ pistoleto slėgi (standartiniuose modeliuose):

3.0. Pasukite mėlyną purkštuko galvutės dalį min./maks.

Kabelio atvyniojimas ir saugojimas:

4.0. Pasukite kabelio kablj, kad galètumète kabelj laikyti/saugoti

4.1 Po naudojimo pritvirtinkite kabelio galą prie žarnos kablio

Žarnos ritės išvyniojimas:

5.0 Atleiskite žarnos ritės užraktą ir ištraukite žarną

5.1 Naudojimo metu kabelis ir žarna TURI BÜTI visai išvynioti

D

Po jrenginio naudojimo

1.0 Išjunkite aukšto slėgio plovimo mašiną
1.1 Atsijungimas nuo elektros tinklo
1.2 Išjunkite vandenji
1.3 Purškimo pistoleto išleidimo slėgis
1.4 Nustatykite užraktą nuo vaikų
1.5 Atvyniokite žarną ir užrakto žarnos rité
1.6 ↓ dékite purškimo pistoletą ir antgalius į laikiklius

E

Techninė priežiūra

1.0 Atrakinkite spintelès atidarymo kabinos spynas (moneta arba atsuktuvu)
1.1 Nuimkite korpusa.
1.2 Patikrinkite alyvos kiekj/papildykite iki maks. (SAE 80W-90)
1.3 Maks. alyvos kiekis priklausomai nuo siurblio tipo MC 3C (NA3) arba MC

Naudojimo instrukcijos

Trikčių šalinimas MC 3C-MC 4M

Triktis Priežastis Veiksmai
Slėgio svyravimai	Oras įsiurbimo žarnoje.	Užpildykite žarną vandeniu ir vėl prisijunkite
	Nepakankamas vandens tiekimas Sustabdykite! Kol atitinkamoje vandentiekio ar žarnps linijoje bus siurblio Qmax
	Užsikimšęs vandens filtras	Išplaukite vandens filtrą
	Aukšto slėgio antgalis užblokuotas arba susidėvėjęs	Išvalykite arba pakeiskite antgalį tokio paties dydžio antgaliu
	Viršytas siurbimo aukštis Stop! Kol bus	maks. siurbimo aukštis, kaip nurodyta
Putųpurkštuvas nedaroputų	Naudojamas neputojantis ploviklis Naudokite tik putojantį ploviklj.
	Siurbimo žarnos antgalis užsikimšo arba prisipildė išdžiūvusio muilo	Praskalaukite ploviklio ribotuvą/praplaukite vėsiu švariu vandeniu.
	Užsikimšo putų kempinė putų purkš-tuve.	1. Praskalaukite /pamirkykite putų purkštuvą vėsiame vandenyje 8 val. ar ilgiau2. Nuimkite putų purkštuvo priekį ir pakeiskite/ praska-laukite SS putų kempinę nauja
	Ploviklio bakas tuščias Užpildykite ploviklio baką
Variklis ne-užsiveda, arba ūžia, kai yrajjungtas	Nutrūkęs maitinimo kabelis Kreipkitė	s į profesionalų elektrika, kuris pakeis maitini-mo kabelį
	Kištukas nejjungtas į tinklą	Ijunkite kištuką
	Perdegė tinklo saugiklis	Perkraukite pagrindinį maitinima
	Kištukas prarado ryšį su kabeliu	Suremontuokite /permontuokite kištuką ant kabelio – tam reikalingas kvalifi kuotas elektrikas
	Siurblys užblokuotas arba užšalęs	Sustabdykite! Atšildykite siurblį arba kreipkitės į platin-tojo aptarnavimo skyrių
	Ijungta šiluminė apsauga	Sustabdykite! leiskite mašinai atvėsti mažiausiai 5 minutes

Techninės priežiūros planas

	Kas savaitę	Po pirmųjų 50 darbo valandų	Kas 200 darbo valandų	Kai reikia
Vandens fi l-tro valymas	A1.1			A1.1
Patikrinti alyvos lygį/ papildyti	B1.0/E1.2
Tepalo siur-blio tikrini-mas		Kreipkitės į techninės priežiūros skyrių.	Kreipkitės į techninės priežiūros skyrių.

Specialios eksploatavimo instrukcijos

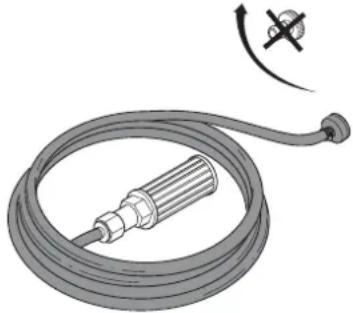

Įsiurbimas

0: Nuimkite HP žarną nuo mašinos.1: Užpildykite siurbimo žarną vandeniu ir prijunkite prie aukšto slėgio plovimo mašinos (Prekės Nr. 6400000)2: Sumontuokite siurbimo žarną su žarnos apkaba siurblio įsiurbimo angoje.3: Ijunkite pagrindinį jungiklį „I“ kelioms sekundėms. Dar kartą kelis kartus ijunkite ir išjunkite pagrindinį jungiklį, kol vanduo ims tekėti iš siurblio.4: Pritvirtinkite HP žarną, purškimo rankeną ir antgalį.5: Ijunkite pagrindinį jungiklį i padėtį „I“.6: Atrakinkite purškimo ranken1 ir pasukiokite kelis kartus, kol ims tekėti vanduo be oro.

Siurbimui reikalingos dalys	Dalies Nr.
1 x žarnos purkštukas 20R 34 col.	61369
1 x žarna 34 col.	Maksimalus ilgis 5 m
1 x žarna 34 col.
1 x siurbimo filtras su kojiniu vožtuvu	6400000

ES atitikties deklaracija

Mes,

Nilfi sk A/S

Banemarksvej 58

DK-2605 Broendby

DANIJA

šiuo pareiškiame, kad gaminiai:

Gaminys Aprašymas Tipas
HPW – profesionalus – mobilus 230/1/50,	400/3/50, IPX5 MC 4M*, MC	3C*

Atitinka šiuos standartus:

EN 60335-1:2012

EN 60335-2-79:2012

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-11:2000

EN 50581:2012

Pagal nuostatas

2006/42/EB Mašinų direktyva

EMS direktyva 2004/108/EB

RoHS direktyva 2011/65/EB

Triukšmo emisiju direktyva 2000/14/EB – atitikties įvertinimo procedūra pagal V priedą.

Išmatuotas triukšmo lygis [dB]: 83-93

Garantuojamas triukšmo lygis [dB]: 86-94

Hadsund 28-10-2014 Anton Sørensen,

Vieta

Data

Pavardė, pareigos

Parašas
