NÁVOD NA OBSLUHU MC 4M NILFISK

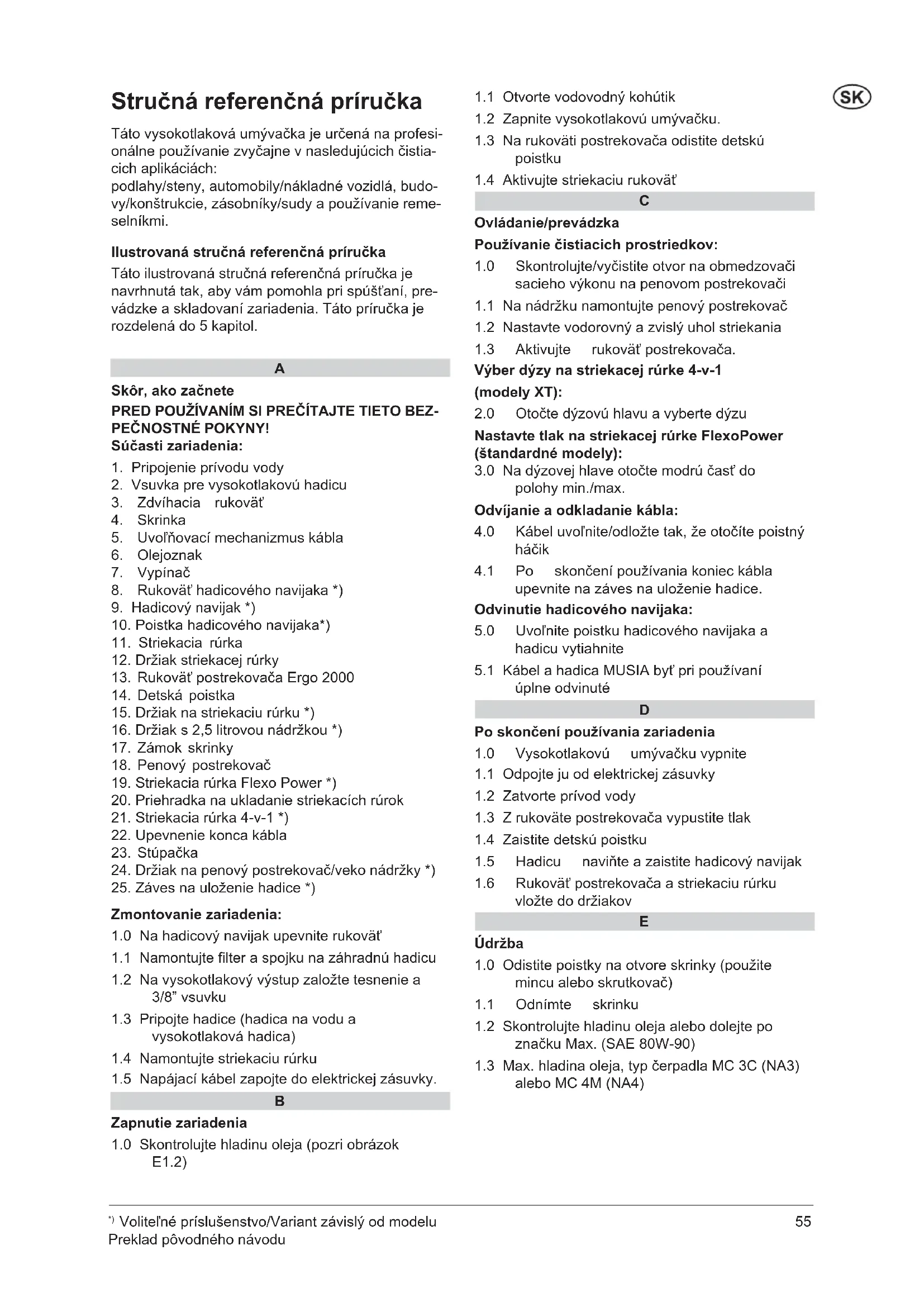

Stručná referenčná príručka

Táto vysokotlaková umývačka je určená na profesionálne používanie zvyčajne v nasledujúcich čistiacích aplikáciách:

podlahy/steny, automobily/nákladné vozidlá, budovy/konštrukcie, zásobníky/sudy a používanie remeselníkmi.

Ilustrovaná stručná referenčná príručka

Táto ilustrovaná stručná referenčná príručka je navrhnutá tak, aby vám pomohla pri spúšťaní, prevádzke a skladovaní zariadenia. Táto príručka je rozdelená do 5 kapitol.

A

Skôr, ako začnete

PRED POUŽÍVANÍM SI PREČÍTAJTE TIETO BEZPEČNOSTNÉ POKYNY!

Súčasti zariadenia:

1. Pripojenie prívodu vody
2. Vsuvka pre vysokotlakovú hadicu
3. Zdvíhacia rukovät
4. Skrinka
5. Uvolňovací mechanizmus kábla
6. Olejoznak
7. Vypínač
8. Rukovät hadicového navijaka *)
9. Hadicový navijak *)

10. Poistka hadicového navijaka*)

11. Striekacia rúrka

12. Držiak striekacej rúrky

13. Rukovät postrekovača Ergo 2000

14. Detská poistka

15. Držiak na striekaciu rúrku *)

16. Držiak s 2,5 litrovou nádržkou *)

17. Zámok skrinky

18. Penový postrekovač

19. Striekacia rúrka Flexo Power *)

20. Priehradka na ukladanie striekacích rúrok

21. Striekacia rúrka 4-v-1 *)

22. Upevnenie konca kábla

23. Stúpačka

24. Držiak na penový postrekovač/veko nádržky *)

25. Záves na uloženie hadice *)

Zmontovanie zariadenia:

1.0 Skontrolujte hladinu oleja (pozri obrázok E1.2)

1.1 Otvorte vodovodný kohútik
1.2 Zapnite vysokotlakovú umývačku.
1.3 Na rukoväti postrekovača odistite detskú poistku
1.4 Aktivujte striekaciu rukovät'

C

Ovládanie/prevádzka

Používanie čistiacich prostriedkov:

1.0 Skontrolujte/vyčistite otvor na obmedzovači sacieho výkonu na penovom postrekovači
1.1 Na nádržku namontujte penový postrekovač
1.2 Nastavte vodorovný a zvislý uhol striekania
1.3 Aktivujte rukovät postrekovača.

3.0 Na dýzovej hlave otočte modrú časť do polohy min./max.

Odvinutie hadicového navijaka:

Po skončení používania zariadenia

1.0 Vysokotlakovú umývačku vypnite
1.1 Odpojte ju od elektrickej zásuvky
1.2 Zatvorte prívod vody
1.3 Z rukoväte postrekovača vypustite tlak
1.4 Zaistite detskú poistku

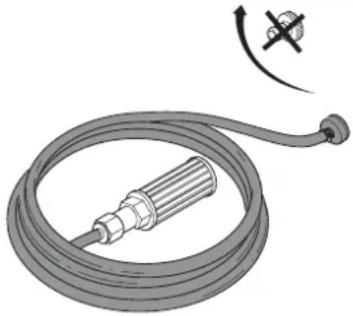

1.5 Hadicu naviňte a zaistite hadicový navijak
1.6 Rukovät postrekovača a striekaciu rúrku vložte do držiakov

E

Údržba

1.0 Odistite poistky na otvore skrinky (použite mincu alebo skrutkovač)
1.1 Odnímte skrinku
1.2 Skontrolujte hladinu oleja alebo dolejte po značku Max. (SAE 80W-90)
1.3 Max. hladina oleja, typ čerpadla MC 3C (NA3) alebo MC 4M (NA4)

Odstraňovanie problémov MC 3C-MC 4M

Porucha Príčina Náprava
Fluktuácie tlaku	V sacej hadici je vzduch. Hadicu naplňte vodou a znova zapojte
	Nedostatočný prívod vody Zastavte, až	kým príslušné vodovodné potrubie alebo hadica nedostiahnu maximálne množstvo čerpania!
	Vodný filter je zanesený	Vodný filter opláchnite
	Vysokotlaková dýza je upchaná, opotrebovaná	Dýzu vyčistite alebo vymeňte za rovnako vel’kú dýzu
	Prekročená sacia výška	Zastavte, kým nebude dosiahnutá špecifi kovaná sacia výška!
Penový po-strekovač nevytvára penu	Používa sa nepenivý čistiaci prostrie-dok	Používajte iba čistiace prostriedky s penotvornou prísadou.
	Dýza na sacej hadici je zanesená alebo upchaná vysušeným mydlom	Opláchnite obmedzovač čistíaceho prostriedku a pre-pláchnite čistou teplou vodou.
	Penotvorná špongia v penovom po-strekovači je zanesená.	1 Penový postrekovač opláchnite alebo namočte do teplej vody na 8 a viac hodín.2 Alebo penový postrekovač odmontujte a penotvornú špongiu SS opláchnite alebo vymeňte za novú
	Prázdna nádoba na čistiaci prostrie-dok	Doplňte čistiaci prostriedok do nádoby
Motor sa nenaštar-tuje alebo pri zapnutí hučí	Napájací kábel je poškodený Požiadajte elektrikára, aby vymenil napájací kábel.
	Zástrčka nie je zapojená do elektric- kej zásuvky	Zástrčku zapojte do elektrickej zásuvky
	Sietová poistka je vypálená Znova zap-nite prívod elektrického prúdu
	Pripojenie zástrčky ku káblu je uvol'- nené	Zástrčku opravte alebo znova upevnite na kábel - kva-lifi kovaný elektrikár
	Čerpadlo je zanesené alebo zamrz-nuté	Zastavte, nechajte ho rozmrazit' alebo sa obrát'te na servisné stredisko predajcu!
	Zapnutá je tepelná ochrana	Zastavte, a nechajte ho vychladnút' aspoň na 5 minút!

Údržbový plán

	Týždenne	Prvýkrát po 50 prevádzkových hodinách	Každých 200 prevádzkových hodín	Podl’a potreby
Čistenie vodného fi ltra	A1.1 A1.1
Kontrola hladiny oleja alebo dopl-nenie	B1.0/E1.2
Výmena oleja v čer-padle		Obrát'te sa na predajcu/servisné stredisko	Obrát'te sa na predajcu/servisné stredisko

Špeciálny návod na obsluhu

Samonasávanie

0: Odpojte vysokotlakovú hadicu od stroja.1: Do sacej hadice nalejte vodu a pripojte ju k vysokotlakovej umývačke (č. položky 6400000)2: Saciu hadicu upevnite na saciu rúrku čerpadla pomocou skrutkovej hadicovej spony.3: Hlavný vypínač prepnite do polohy „l“ na niekol’ko sekúnd. Hlavný vypínač niekol’kokrát zapnite a vypnite, až kým nebude z čerpadla vytekat’ voda.4: Namontujte vysokotlakovú hadicu, rukovät’ postrekovača a striekaciu rúrku.5: Hlavný vypínač prepnite do polohy „l“.6: Rukovät’ postrekovača odistite a niekol’kokrát aktivujte, až kým nebude vytekat’ voda bez vzduchových bublín.

Diely potrebné na nasávanie	Číslo položky
3/4” dýza hadice 20R, 1 ks	61369
3/4” hadica, 1 ks	Max. dížka 5 metrov
3/4” skrutková hadicová spona, 1 ks
Sací fi liter s nožným ventilom, 1 ks	6400000

EÚ Vyhlásenie o zhode

My,

Nilfi sk A/S

Banemarksvej 58

DK-2605 Broendby

DÁNSKO

týmto výhradne vyhlasujeme, že výrobky:

Výrobok Popis Typ
HPW - Professional - Mobile 230/1/50,	400/3/50, IPX5 MC 4M*, MC 3C*

sú v súlade s nasledujúcimi technickými normami:

EN 60335-1:2012

EN 60335-2-79:2012

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-11:2000

EN 50581:2012

V nadväznosti na ustanovenia:

Smernica Európskeho spoločenstva o strojoch a strojných zariadeniach č. 2006/42/ES

Smernica o emisiách hluku č. 2000/14/ES – Postup zhodnotenia zhody v súlade s prílohou V.

- Meraná hladina hluku [dB]: 83-93

- Zaručená hladina hluku [dB]: 86-94

Hadsund 28-10-2014 Anton Sørensen
