사용 설명서 MC 4M NILFISK
본 고압 세척기는 다음과 같은 분야에서 전문적으로 사용하기 위해 설계된 제품입니다.
바닥/벽, 자동차/트럭, 건물/건축물, 컨테이너/큰 통 및 공예가용

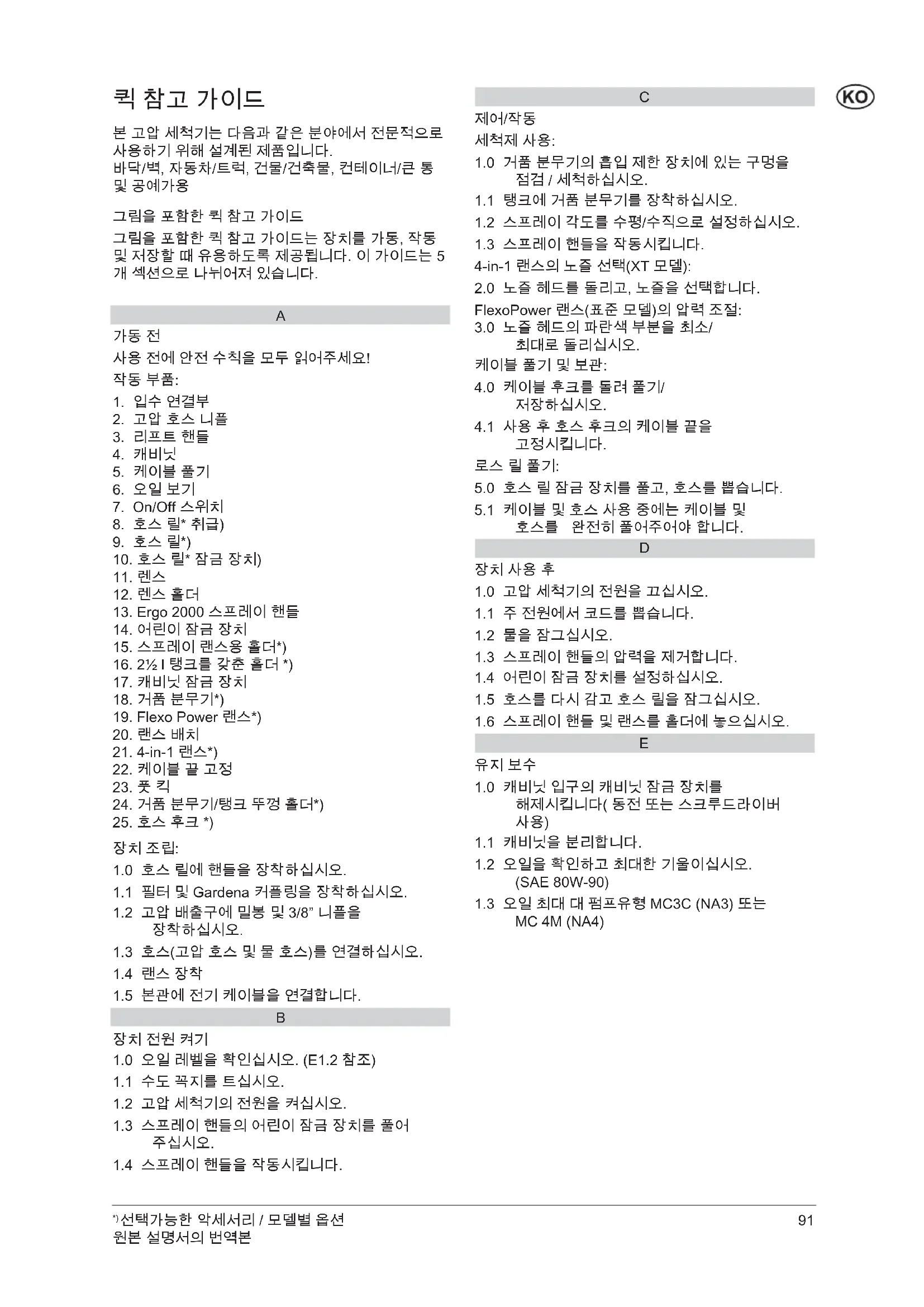

그림을 포함한 뭁 참고 가이드
그림을 포함한 콤 참고 가이드는 장치를 가동, 작동 및 저장할 때 유용하도록 제공됩니다. 이 가이드는 5 개 섹션으로 나눠어져 있습니다.
A
가동 전
사용 전에 안전 수칙을 모두 읽어주세요!
작동 부품:
- 입수 연결부
2.고압 호스 니플
3.리프트 핸들 - 캐비닛
5.케이블 풀기
6.오일보기
7.On/Off 스위치
8.호스릴*취급)
9.호스릴*)
10.호스릴*잠금 장치) - 렌스
12.렌스 홀더
13.Ergo 2000 스프레이 핸들
14.어린이 잠금 장치 - 스프레이 랜스용 홀더*)
16.2½|탱크를 갖춘 훔더*)
17.캐비닛 잠금 장치 - 거품 분무기*)
19.Flexo Power 랜스*) - 랜스 배치
21.4-in-1 랜스*)
22.케이블 끝 고정 - 풋 킥
24.거품 분무기/탱크 뚜껑 홀더*)
25.호스 후크*)
장치 조립:
1.0 호스 름에 핸들을 장착하십시오.
1.1 필터 및 Gardena 커플링을 장착하십시오.
1.2 고압 배출구에 밀봉 및 3/8" 니플을 장착하십시오.
1.3 호스(고압 호스 및 물 호스)를 연결하십시오.
1.4 랜스 장착
1.5 본관에 전기 케이블을 연결합니다.
B
장치 전원 켜기
1.0 오일 레벨을 확인십시오.(E1.2 참조)
1.1 수도 꼭지를 트십시오.
1.2 고압 세척기의 전원을 켜십시오.
1.3 스프레이 핸들의 어린이 잠금 장치를 풀어 주십시오.
1.4 스프레이 핸들을 작동시킵니다.
C
제어/작동
세척제 사용:
1.0 거품 분무기의 흡입 제한 장치에 있는 구멍을 점검 / 세척하십시오.
1.1 탱크에 거품 분무기를 장착하십시오.
1.2 스프레이 각도를 수평/수직으로 설정하십시오.
1.3 스프레이 핸들을 작동시킵니다.
4-in-1 랜스의 노즐 선택(XT 모델):
2.0 노즐 헤드를 돌리고, 노즐을 선택합니다.
FlexoPower 랜스(표준 모델)의 압력 조절:
3.0 노즐 헤드의 파란색 부분을 최소/최대로 돌리십시오.
케이블 풀기 및 보관:
4.0 케이블 후크를 돌려 풀기/ 저장하십시오.
4.1사용 후 호스 후크의 케이블 끝을 고정시킵니다.
로스 릴 풀기:
5.0 호스 릴 잠금 장치를 풀고,호스를 뽑습니다.
5.1 케이블 및 호스 사용 중에는 케이블 및 호스를 완전히 풀어주어야 합니다.
D
장치 사용 후
1.0 고압 세척기의 전원을 끄십시오.
1.1 주 전원에서 코드를 뽑습니다.
1.2 물을 잠그십시오.
1.3 스프레이 핸들의 압력을 제거합니다.
1.4 어린이 잠금 장치를 설정하십시오.
1.5 호스를 다시 감고 호스 름을 잠그십시오.
1.6 스프레이 핸들 및 랜스를 훔더에 놓으십시오.
E
유지 보수
1.0 캐비닛 입구의 캐비닛 잠금 장치를 해제시킵니다( 동전 또는 스크루드라이버 사용)
1.1 캐비닛을 분리합니다.
1.2 오일을 확인하고 최대한 기울이십시오. (SAE 80W-90)
1.3 오일 최대 대 펌프유형 MC3C (NA3) 또는 MC 4M (NA4)
MC 3C-MC 4M 문제해결
| 문제 원인 | 해결 | |
| 압력 변동 | 흡입 호스 내 공기 호스를 물로 채우고 | 다시 연결합니다. |
| 물 공급 부족 중단! 적합한 수원 또는 호 | 스 반영 펌프 Qmax라 갖춰질 때까지 중단하십시오. | |
| 워터 필터 막힘 워터 필터를 세척합니다. | ||
| 고압 노즐 막힘/노후 노즐을 세척하거나 | 나 동일 사이즈로 교체하십시오. | |
| 흡입 높이 초과 | 중단! 최대 흡입 높이가 지정된 높이가 될 때까지 중단 하십시오. | |
| 거품 분무 기에서 거 품이 생성 되지 않음 | 사용하신 세제가 거품이 나지 않는 세 제입니다. | 거품이 나는 세제만 사용하십시오. |
| 흡입 호스의 노즐이 막혔거나, 노즐에 채워진 세제가 말랐습니다. | 세제 제한 장치를 깨끗한 미온수로 세척하고, 형굽니다. | |
| 거품 분무기 내의 거품 스폰지가 막혔습니다. | 1 거품 분무기를 미온수에 8시간 이상 세척 또는 담귀 줍니다.2 또는 거품 분무기를 제거한 뒤 SS 거품 스폰지를 교체/세척합니다. | |
| 세제 탱크가 비어 있음 세제 탱크를 채우십시오. | ||
| 모터의 전 원을 켜도 작동하지 않거나 웹 왕거림 | 전원 케이블 고장입니다. 전문 전기 기 사를 불러 전원 케이블 교체를 요청하십시오. | |
| 주전원에 플러그가 꽃혀있지 않음 플러그를 꿈으십시오. | ||
| 메인 퓨즈가 부풀어 있음 주전원을 재설 정하십시오. | ||
| 플러그와 케이블의 연결이 느슨함 전문 전기 기사가 케이블을 수리하거나 플러그에 재조립하게 하십시오. | ||
| 펌프가 막혔거나 동결됨 중단! 펌프를 해동시키거나 판매점 서비스 사업부에 문 의하십시오. | ||
| 열 보호기 작동 중단! 최소 5분 동안 기 계를 식혀 주십시오. | ||
유지보수 계획
| 주간 처음 | 50시간 작동 후 200시간 작동 후 | 필요한 경우 | ||
| 워터 필터 세척하기 | A1.1 A1.1 | |||
| 오일 레벨 확인/기울이기 | B1.0/E1.2 | |||
| 펌프 오일 교체 | 판매점/서비스 사업부에 연락 | 판매점/서비스 사업부에 연락 |
특별 작동 지침

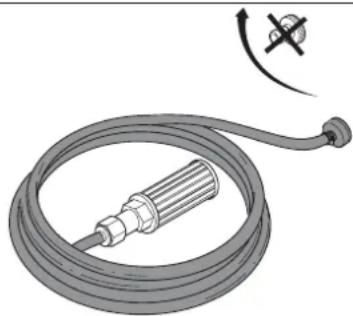

| 자체 흡입 |  | 0: 기기에서 HP 호스를 제거합니다.1: 흡입 호스를 물로 채우고 고압 세척기(품목 번호 6400000)에 연결하십시오.2: 호스 클램프가 장착된 흡입 호스를 펌프 주입구에 장착하십시오.3: 메인 스위치를 몇 초 동안 "I"로 돌리십시오. 펌프에서 물이 나올 때까지 메인 스위치를 반복해서 on/off 위치로 돌리십시오.4: HP 호스, 스프레이 핸들 및 랜스를 장착하십시오.5: 메인 스위치를 "I"로 돌리십시오.6: 스프레이 핸들 잡금을 해제한 뒤 공기 없이 물이 나올 때까지 몇 차례 작동시키십시오. |
| 흡입이 필요한 부품 | 품목 번호 |
| 20R 3/4" 호스 노즐 1개 | 61369 |
| 3/4" 호스 노즐 1개 | 최대 길이 5mtr |
| 3/4" 호스 클램프 1개 | |
| 푸트 밸브가 달린 흡입 필터 1개 | 6400000 |
EU 적합성 선언
당사
Nilfi sk A/S
Banemarksvej 58
DK-2605 Broendby
DENMARK
상품에 대한 단독 선언:
| 제품 설명 종류 | ||
| HPW - 전문가용 - 이동식 230/1/50, 400/3/50, IPX5 MC 4M*, MC 3C* |
다음 기준 준수:
EN 60335-1:2012
EN 60335-2-79:2012
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-11:2000
EN 50581:2012
다음 조항 준수:
기계 지침 2006/42/EC
EMC 지침 2004/108/EC
RoHS 지침 2011/65/EC
노이즈 방출 지침 2000/14/EC-별첨 V에 따른 적합성 평가 절차.
측정된 소음 레벨 [dB]: 83-93
보장된 소음 레벨 [dB]: 86-94
하드선드 28-10-2014 안톤 소렌센, Anton Sørensen,
