INSTRUKCJA OBSŁUGI MC 4M NILFISK
PL Instrukcje dotyczące obsługi 61

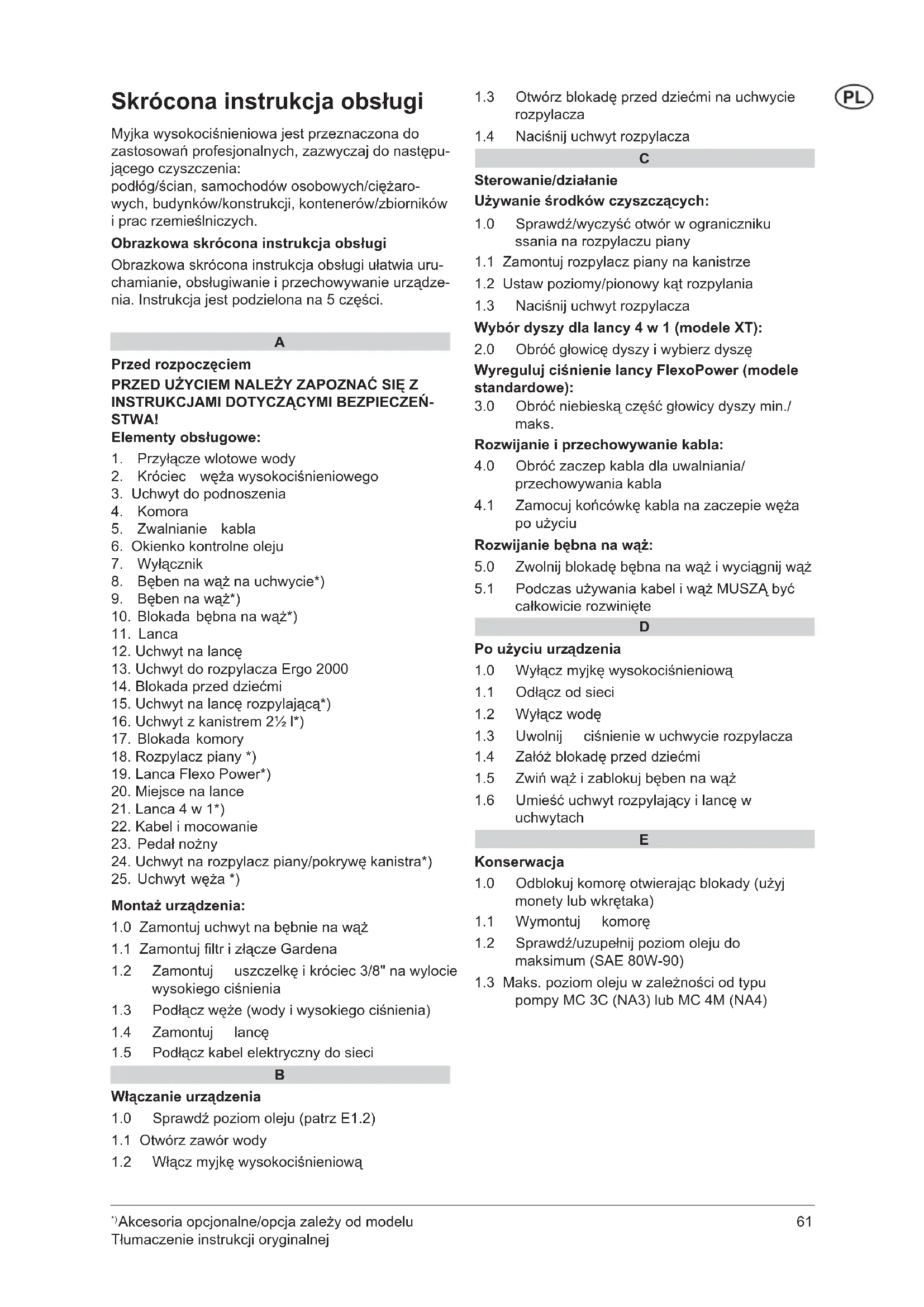

Skrócona instrukcja obsługi
Myjka wysokociśnieniowa jest przeznaczona do zastosowań profesjonalnych, zazwyczaj do następującego czyszczenia:
podłóg/ścian, samochodów osobowych/ciężarowych, budynków/konstrukcji, kontenerów/zbiorników i prac rzemieślniczych.
Obrazkowa skrócona instrukcja obsługi
Obrazkowa skrócona instrukcja obsługi ułatwia uruchamianie, obsługiwanie i przechowywanie urządzenia. Instrukcja jest podzielona na 5 części.
A
Przed rozpoczęciem
PRZED UŻYCIEM NALEŻY ZAPOZNAĆ SIE Z INSTRUKCJAMI DOTYCZĄCYMI BEZPIECZEŃSTWA!
Elementy obsługowe:
- Przyłącze wlotowe wody
- Króciec węża wysokociśnieniowego
- Uchwyt do podnoszenia
- Komora
- Zwalnianie kabla
-
Okienko kontrolne oleju
-
Wyłącznik
-
Bęben na wąż na uchwycie*)
-
Bęben na wąż*)
-
Blokada bębna na wąż*)
-
Lanca
-
Uchwyt na lance
-
Uchwyt do rozpylacza Ergo 2000
-
Blokada przed dziećmi
-
Uchwyt na lance rozpylającą*)
-
Uchwyt z kanistrem 2½ l*)
-
Blokada komory
-
Rozpylacz piany *)
-
Lanca Flexo Power*)
-
Miejsce na lance
-
Lanca 4 w 1*)
-
Kabel i mocowanie
-
Pedal nożny
-
Uchwyt na rozpylacz piany/pokrywę kanistra*)
-
Uchwyt węża *)
Montaż urządzenia:
1.0 Zamontuj uchwyt na bębnie na wąż
1.1 Zamontuj filtr i złącze Gardena
1.2 Zamontuj uszczelkę i króciec 3/8" na wylocie wysokiego ciśnienia
1.3 Podłącz węże (wody i wysokiego ciśnienia)
1.4 Zamontuj lance
1.5 Podłącz kabel elektryczny do sieci
B
Włączanie urządzenia
1.0 Sprawdź poziom oleju (patrz E1.2)
1.1 Otwórz zawór wody
1.2 Włącz myjkę wysokociśnieniową
1.3 Otwórz blokadę przed dziećmi na uchwycie rozpylacza
1.4 Naciśnij uchwyt rozpylacza
C
Sterowanie/działanie
Używanie środków czyszczących:
1.0 Sprawdź/wyczyść otwór w ograniczniku ssania na rozpyłaczu piany
1.1 Zamontuj rozpylacz piany na kanistrze
1.2 Ustaw poziomy/pionowy kąt rozpylania
1.3 Naciśnij uchwyt rozpylacza
Wybór dyszy dla lancy 4 w 1 (modele XT):
2.0 Obróć głowicę dyszy i wybierz dyszę
Wyreguluj ciśnienie lancy FlexoPower (modele standardowe):
3.0 Obróć niebieską część głowicy dyszy min./maks.
Rozwijanie i przechowywanie kabla:
4.0 Obróć zaczep kabla dla uwalniania/przechowywania kabla
4.1 Zamocuj końcówkę kabla na zaczepie węża po użyciu
Rozwijanie bębna na wąż:
5.0 Zwolnij blokadę bębna na wąż i wyciągnij wąż
5.1 Podczas używania kabel i wąż MUSZĄ być całkowicie rozwinięte
D
Po użyciu urządzenia
1.0 Wyłącz myjkę wysokociśnieniową
1.1 Odłącz od sieci
1.2 Wyłącz wodę
1.3 Uwolnij ciśnienie w uchwycie rozpylacza
1.4 Załóż blokadę przed dziećmi
1.5 Zwiń wąż i zablokuj bęben na wąż
1.6 Umieść uchwyt rozpylający i lancę w uchwytach
E
Konserwacja
1.0 Odblokuj komorę otwierając blokady (użyj monety lub wkrętaka)
1.1 Wymontuj komorę
1.2 Sprawdź/uzupełnij poziom oleju do maksimum (SAE 80W-90)
1.3 Maks. poziom oleju w zależności od typu pompy MC 3C (NA3) lub MC 4M (NA4)
Usuwanie usterek MC 3C-MC 4M
| Usterka Przyczyna Usuwanie | ||
| Wahania ciśnienia. | Powietrze w wężu ssącym. | Napełnij wąż wodą i podłącz ponownie. |
| Niewystarczający dopływ wody | Zatrzymaj! Do momentu uzyskania właściwego przepływu w sieci lub wężu dla Qmax pompy. | |
| Filtr wody jest zatkany. | Wypłucz filtr wody. | |
| Zablokowana/zużyta dysza wysokociśnieniowa. | Wyczyść lub wymień dyszę na nową takiej samej wielkości. | |
| Przekroczona wysokość zasysania. | Zatrzymaj! do momentu uzyskania maks. podanej wysokości zasysania. | |
| Rozpylacz piany nie produkuje piany. | Użyty detergent jest niepieniący. | Używaj wyłącznie detergentów ze środkiem spieniającym. |
| Dysza w wężu ssącym jest zatkana lub napełniona zaschniętym mydłem. | Wypłucz ogranicznik detergentu/wypłucz czystą letnią wodą. | |
| Gąbka piany w rozpylaczu piany jest zatkana. | 1 Wypłucz/namocz rozpylacz piany w letniej wodzie na 8 lub więcej godzin.2 Zdemontuj przód rozpylacza piany i wymień/wypłucz gąbkę SS piany na nową. | |
| Zbiornik detergentu pusty. Napełnij zbiornik detergentu. | ||
| Silnik nie uruchamia się lub blokuje po włączeniu. | Zerwany kabel zasilający. | Wezwij elektryka w celu wymiany kabla zasilającego. |
| Wtyczka nie jest włóżona do gniazdka. | Włóż wtyczkę do gniazda. | |
| Bezpiecznik główny jest przepalony. | Zresetuj zasilanie sieciowe. | |
| Luźne połączenie wtyczki z kablem. | Napraw/podłącz wtyczkę do kabla – wykwalifikowany elektryk | |
| Pompa jest zablokowana lub zamarznięta. | Zatrzymaj! Rozmroż pompę lub skontaktuj się z serwisem. | |
| Zadziałało zabezpieczenie termiczne. | Zatrzymaj! Poczekaj co najmniej 5 minut na schłodzenie urządzenia | |
Plan konserwacji
| Co tydzień | Pierwszy raz po 50 godzi-nach pracy | Co 200 godzin pracy Wg | potrzeb | |
| Czyszczenie fi ltra wody | A1.1 A1.1 | |||
| Spraw-dzenie/uzupełnienie poziomu oleju | B1.0/E1.2 | |||
| Wymiana oleju w pompie | Skontaktuj się ze sprzedawcą/serwisem | Skontaktuj się ze sprzeda-wcą/serwisem |
Specjalne instrukcje obsługi

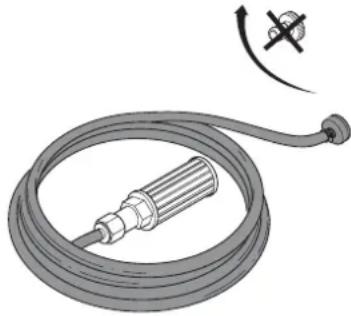

| Automatyczne zasysanie |  | 0: Odłącz wąż wysokociśnieniowy od urządzenia.1: Napelnij wąż ssący wodą i podłącz do myjki wysokociśnieniowej (część nr 6400000).2: Podłącz wąż ssący za pomocą obejmy do wylotu pompy.3: Ustaw wyłącznik główny na kilka sekund w położeniu „I”. Powtórz włączanie i wyłączanie wyłącznika głównego kilka razy do momentu, aż woda zacznie wypływać z pompy.4: Podłącz przewód wysokociśnieniowy, uchwyt rozpylający i lancę.5: Ustaw wyłącznik główny w położeniu „I”.6: Odblokuj uchwyt rozpylający i naciskaj go kilka razy do momentu, aż wypływająca woda będzie bez powietrza. |
| Elementy wymagane do zasysania | Numer części |
| 1 x dysza węża 20R 3/4" | 61369 |
| 1 x wąż 3/4" | Długość maks. 5 m |
| 1 x obejma węża 3/4" | |
| 1 x filtr ssący z zaworem nożnym | 6400000 |
Deklaracja zgodności UE
My,
Nilfi sk A/S
Banemarksvej 58
DK-2605 Broendby
DANIA
Niniejszym oświadczamy, że produkty:
| Produkt Opis Typ | ||
| HPW - Profesjonalny - Ruchomy 230/1 | 1/50, 400/3/50, IPX5 MC 4M* | , MC 3C* |
spełniają wymogi poniższych norm:
EN 60335-1:2012
EN 60335-2-79:2012
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-11:2000
EN 50581:2012
Zgodnie z postanowieniami następujących aktów prawnych:
Dyrektywa maszynowa 2006/42/WE
Dyrektywa EMC 2004/108/WE
Dyrektywa RoHS 2011/65/WE
Dyrektywa w sprawie emisji hałasu 2000/14/WE – Procedura oceny zgodności według załącznika V.
- Zmierzony poziom hałasu [dB]: 83-93
- Gwarantowany poziom hałasu [dB]: 86-94
Hadsund 28-10-2014 Anton Sørensen,
| Miejsce | Data | Imię, nazwisko i stanowisko | Podpis |
