BEDIENUNGSANLEITUNG MC 4M NILFISK

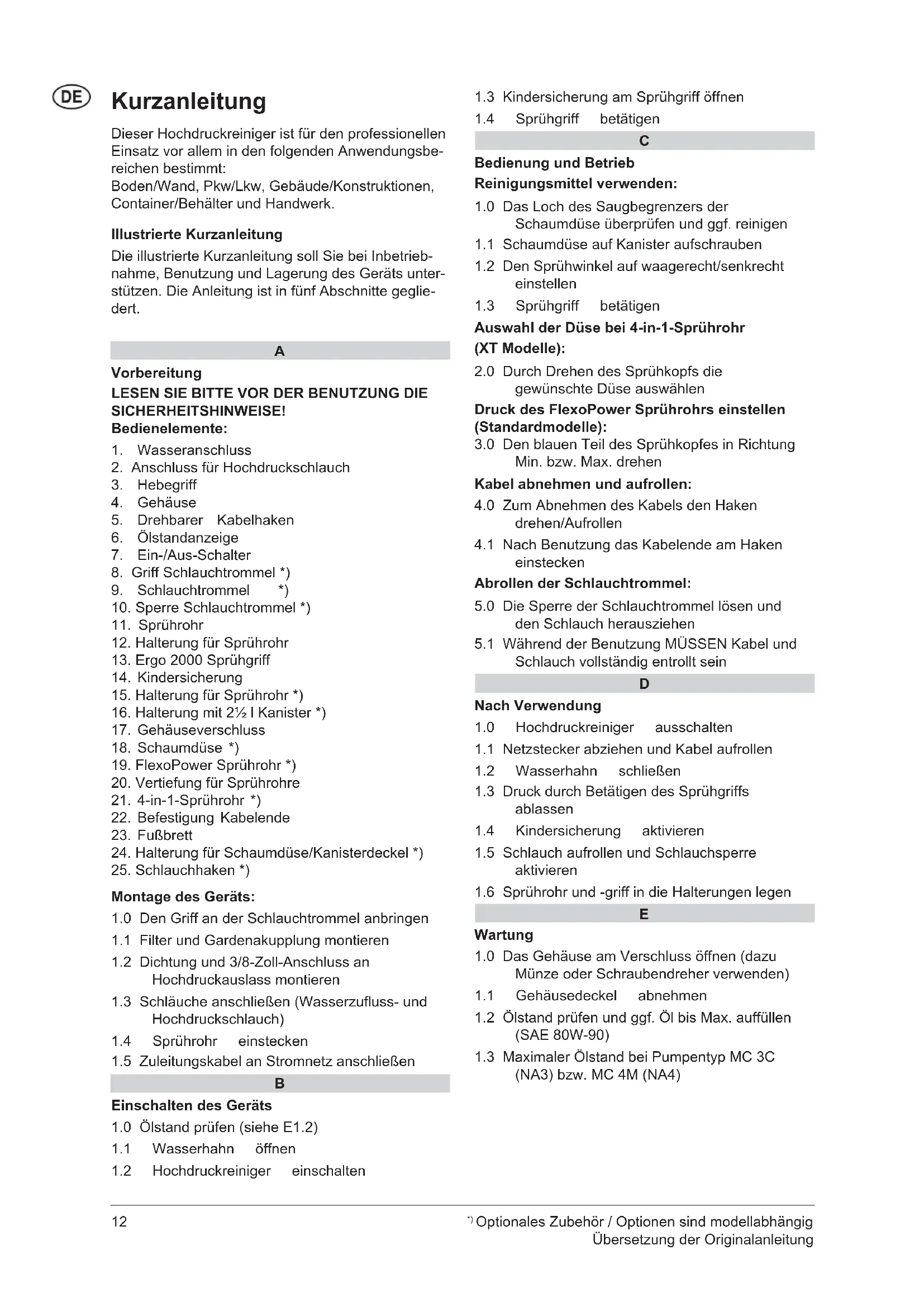

DE Bedienungsanweisungen 12
Dieser Hochdruckreiniger ist für den professionellen Einsatz vor allem in den folgenden Anwendungsbereichen bestimmt:
Boden/Wand, Pkw/Lkw, Gebäude/Konstruktionen, Container/Behälter und Handwerk.
Illustrierte Kurzanleitung
Die illustrierte Kurzanleitung soll Sie bei Inbetriebnahme, Benutzung und Lagerung des Geräts unterstützen. Die Anleitung ist in fünf Abschnitte gegliedert.
A
Vorbereitung
LESEN SIE BITTE VOR DER BENUTZUNG DIE SICHERHEITSHINWEISE!
Bedienelemente:
- Wasseranschluss
- Anschluss für Hochdruckschlauch
- Hebegriff
- Gehäuse
- Drehbarer Kabelhaken
- Ölstandanzeige
-
Ein-/Aus-Schalter
-
Griff Schlauchtrommel *)
-
Schlauchtrommel *)
-
Sperre Schlauchtrommel *)
-
Sprührohr
-
Halterung für Sprührohr
-
Ergo 2000 Sprühgriff
-
Kindersicherung
-
Halterung für Sprührohr *)
-
Halterung mit 2½ | Kanister *)
-
Gehäuseverschluss
-
Schaumdüse *)
-
FlexoPower Sprührohr *)
-
Vertiefung für Sprührohre
-
4-in-1-Sprührohr *)
-
Befestigung Kabelende
-
Fußbrett
-
Halterung für Schaumdüse/Kanisterdeckel *)
-
Schlauchhaken *)
Montage des Geräts:
1.0 Den Griff an der Schlauchtrommel anbringen
1.1 Filter und Gardenakupplung montieren
1.2 Dichtung und 3/8-Zoll-Anschluss an Hochdruckauslass montieren
1.3 Schläuche anschließen (Wasserzufluss- und Hochdruckschlauch)
1.4 Sprührohr einstecken
1.5 Zuleitungskabel an Stromnetz anschließen
B
Einschalten des Geräts
1.0 Ölstand prüfen (siehe E1.2)
1.1 Wasserhahn öffnen
1.2 Hochdruckreiniger einschalten
1.3 Kindersicherung am Sprühgriff öffnen
1.4 Sprühgriff betätigen
C
Bedienung und Betrieb
Reinigungsmittel verwenden:
1.0 Das Loch des Saugbegrenzers der Schaumdüse überprüfen und ggf. reinigen
1.1 Schaumdüse auf Kanister aufschrauben
1.2 Den Sprühwinkel auf waagerecht/senkrecht einstellen
1.3 Sprühgriff betätigen
Auswahl der Düse bei 4-in-1-Sprührohr
(XT Modelle):
2.0 Durch Drehen des Sprühkopfs die gewünschte Düse auswählen
Druck des FlexoPower Sprührohrs einstellen (Standardmodelle):
3.0 Den blauen Teil des Sprühkopfes in Richtung Min. bzw. Max. drehen
Kabel abnehmen und aufrollen:
4.0 Zum Abnehmen des Kabels den Haken drehen/Aufrollen
4.1 Nach Benutzung das Kabelende am Haken einstecken
Abrollen der Schlauchtrommel:
5.0 Die Sperre der Schlauchtrommel lösen und den Schlauch herausziehen
5.1 Während der Benutzung MÜSSEN Kabel und Schlauch vollständig entrollt sein
D
Nach Verwendung
1.0 Hochdruckreiniger ausschalten
1.1 Netzstecker abziehen und Kabel aufrollen
1.2 Wasserhahn schließen
1.3 Druck durch Betätigen des Sprühgriffs ablassen
1.4 Kindersicherung aktivieren
1.5 Schlauch aufrollen und Schlauchsperre aktivieren
1.6 Sprührohr und -griff in die Halterungen legen
E
Wartung
1.0 Das Gehäuse am Verschluss öffnen (dazu Münze oder Schraubendreher verwenden)
1.1 Gehäusedeckel abnehmen
1.2 Ölstand prüfen und ggf. Öl bis Max. auffüllen (SAE 80W-90)
1.3 Maximaler Ölstand bei Pumpentyp MC 3C (NA3) bzw. MC 4M (NA4)
Betriebsanleitung
Problemlösungen MC 3C-MC 4M
| Problem Ursache Maßnahme | ||
| Schwankender Druck | Luft im Einlassschlauch. | Den Schlauch vollständig mit Wasser füllen und erneut anschließen |
| Unzureichende Wasserversorgung Stopp! Dafür sorgen, dass ausreichender Wasserdruck vorhanden ist, der den Angaben der Pumpe (Qmax) entspricht | ||
| Wasserfilter ist verstopft | Wasserfilter reinigen | |
| Hochdruckdüse ist verstopft/verschlissen | Die Düse reinigen oder austauschen | |
| Saughöhe wurde überschritten | Stopp! Dafür sorgen, dass die maximale Saughöhe eingehalten wird | |
| Schaumdüse liefert keinen Schaum | Es wird ein nicht-schäumendes Reinigungsmittel verwendet | Nur Reinigungsmittel mit Schaumbildnern verwenden. |
| Die Düse des Saugschlauchs ist verstopft oder mit ausgetrockneter Seife gefüllt | Den Saugbegrenzer reinigen, mit lauwarmem Wasser durchspülen | |
| Der Schaumschwamm in der Schaumdüse ist verstopft. | 1 Die Schaumdüse mindestens 8 Stunden lang in warmem Wasser einweichen/abspülen2 Oder das Vorderteil der Schaumdüse abnehmen und den Schaumschwamm abspülen oder austauschen | |
| Reinigungsbehälter ist leer Reinigungsbehälter auffüllen | ||
| Der Motor startet nicht oder brummt beim Einschalten | Defekt im Stromkabel Wenden Sie sich an einen Elektriker, um das Stromkabel austauschen zu lassen. | |
| Der Stecker ist nicht in der Steckdose Stecker hineinstecken | ||
| Netzstromsicherung wurde ausgelöst Sicherung wieder einschalten | ||
| Lose Verbindung zwischen Stecker und Kabel | Durch Elektriker Kabel reparieren/austauschen lassen | |
| Die Pumpe ist blockiert oder eingefroren | Stopp! Pumpe auftauen oder an Kundenservice wen-den | |
| Die Thermosicherung wurde aktiviert Stopp! Das Gerät mindestens 5 Minuten lang abkühlen lassen | ||
Wartungsplan
| Wöchentlich | Nach den ersten 50 Betriebsstunden | Alle 200 Betriebsstunden | Bei Bedarf | |
| Wasserfi Iter reinigen | A1.1 A1.1 | |||
| Ölstand prüfen/Öl nachfüllen | B1.0/E1.2 | |||
| Pumpenöl wechseln | Wenden Sie sich an Ihren Händler/den technischen Kundendienst | Wenden Sie sich an Ihren Händler/den technischen Kundendienst |
Besondere Betriebsanleitung

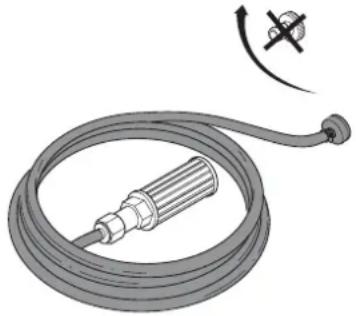

| Selbst-ansaugen |  | 0: Den Hochdruckschlauch vom Gerät abnehmen.1: Den Saugschlauch mit Wasser füllen und am Hochdruckreiniger anbringen (Art.-Nr. 6400000)2: Den Saugschlauch mit einer Schlauchklemme am Pumpenanschluss befestigen.3: Den Hauptschalter einige Sekunden lang auf „I“ stellen. Den Hauptschalter einige Male wiederholt ein- und ausschalten, bis Wasser aus der Pumpe kommt.4: Hochdruckschlauch, Sprühgriff und Sprührohr wieder anbringen.5: Den Hauptschalter auf „I“ stellen.6: Den Sprühgriff entsperren und einige Male betätigen, bis Wasser ohne Luft austritt. |
| Für Saugfunktion benötigte Teile Artikel-Nr. | |
| 1 x Schlauchdüse 20R 3/4" 61369 | |
| 1 x Schlauch 3/4" Max. 5 Meter Länge | |
| 1 x Schlauchklemme 3/4" | |
| 1 x Sauffi Iter mit Fußventil 6400000 |
