ประเภทผลิตภัณฑ์	เครื่องทำความสะอาดแรงดันสูงมืออาชีพเคลื่อนที่
ยี่ห้อ	Nilfisk
รุ่น	MC 4M
การใช้งาน	มืออาชีพ: พื้น/ผนัง, ยานพาหนะ, อาคาร, ตู้คอนเทนเนอร์, งานช่างฝีมือ
แหล่งจ่ายไฟฟ้า	230 V/50 Hz เฟสเดียว หรือ 400 V/50 Hz สามเฟส ตามรุ่น
การป้องกัน	IPX5
ระดับเสียงที่รับประกัน	86-94 เดซิเบล
ประเภทปั๊ม	ปั๊ม NA4 (MC 4M)
การหล่อลื่นปั๊ม	น้ำมัน SAE 80W-90 (ตรวจสอบระดับอย่างสม่ำเสมอ)
แหล่งจ่ายน้ำ	การเชื่อมต่อระบบประปาผ่านข้อต่อ Gardena (รวมกรองน้ำ)
การดูดเอง	เป็นไปได้สูงสุด 5 เมตร พร้อมชุดอุปกรณ์เฉพาะ (รหัส 6400000)
ฟังก์ชันหลัก	ทำความสะอาดแรงดันสูง, หัวพ่นโฟม, หัวฉีด FlexoPower (ปรับแรงดัน) หรือหัวฉีด 4-in-1 (เลือกหัวฉีด)
ความปลอดภัย	ล็อคเด็กบนด้ามจับพ่น, การป้องกันความร้อนของมอเตอร์
การบำรุงรักษารายสัปดาห์	ทำความสะอาดกรองน้ำ
การบำรุงรักษาตามระยะ	ตรวจสอบระดับน้ำมันหลังจาก 50 ชม., เปลี่ยนถ่ายทุก 200 ชม. (โดยศูนย์บริการ)
อะไหล่	หัวฉีด, สายยาง, หัวฉีด, กรองน้ำ, หัวพ่นโฟม, ปะเก็น ฯลฯ
ความสามารถในการซ่อมแซม	ถอดฝาครอบเพื่อเข้าถึงปั๊ม; การแทรกแซงทางไฟฟ้าสงวนสำหรับผู้เชี่ยวชาญ
อุปกรณ์ที่รวม	หัวฉีด, ด้ามจับ Ergo 2000, สายยางแรงดันสูง, ที่ม้วนสายยาง, ที่วางหัวฉีด

คำถามที่พบบ่อย - MC 4M NILFISK

วิธีการเริ่มต้นเครื่องทำความสะอาดแรงดันสูง Nilfisk MC 4M ?

ตรวจสอบระดับน้ำมัน (ดูเครื่องหมาย). เปิดก๊อกน้ำ, ตั้งสวิตช์ที่ I, ปลดล็อคเด็กบนด้ามจับและกดไก.

วิธีการใช้หัวพ่นโฟม?

ติดตั้งหัวพ่นโฟมบนถังน้ำยาทำความสะอาด, ปรับมุมพ่น. ตรวจสอบว่าหัวดูดไม่ตัน. ใช้น้ำยาที่เกิดฟอง.

จะทำอย่างไรถ้าแรงดันผันผวน?

อาจเกิดจากอากาศในท่อดูดหรือกรองน้ำอุดตัน. เติมน้ำในท่อ, ตรวจสอบกรองและทำความสะอาดถ้าจำเป็น. ตรวจสอบให้แน่ใจว่ามีน้ำไหลเพียงพอ.

มอเตอร์ไม่สตาร์ทหรือมีเสียงดัง, จะทำอย่างไร?

ตรวจสอบปลั๊กและฟิวส์. ถ้าสายเสียหาย ให้ช่างไฟฟ้าเปลี่ยน. ถ้าปั๊มเป็นน้ำแข็ง ให้นำไปละลาย. การป้องกันความร้อนอาจทำงาน: ปล่อยให้เย็นลง 5 นาที.

วิธีการจัดเก็บเครื่องหลังใช้งาน?

ตั้งสวิตช์ที่ O, ถอดปลั๊ก, ปิดน้ำ, ปล่อยแรงดันโดยกดไก, ใส่ล็อคเด็กกลับ. ม้วนสายยางและล็อคที่ม้วน. เก็บหัวฉีดและด้ามจับบนที่วาง.

ใช้น้ำมันชนิดใดสำหรับปั๊ม?

ใช้น้ำมัน SAE 80W-90. ตรวจสอบระดับผ่านหน้าต่างน้ำมัน. อย่าให้เกินระดับสูงสุด.

วิธีการทำความสะอาดกรองน้ำ?

ถอดกรองและล้างด้วยน้ำสะอาด. ตรวจสอบทุกสัปดาห์หรือเมื่ออัตราการไหลลดลง.

หัวพ่นโฟมไม่เกิดฟอง, เพราะอะไร?

น้ำยาอาจไม่เกิดฟอง. ตรวจสอบว่าหัวดูดไม่ตัน (ล้างด้วยน้ำอุ่น). ฟองน้ำอาจสกปรก: แช่ในน้ำอุ่น 8 ชม. หรือเปลี่ยนใหม่.

สามารถใช้การดูดเองกับถังน้ำสำรองได้หรือไม่?

ได้, ด้วยชุดดูด (รหัส 6400000). เติมน้ำในท่อ, ต่อเข้ากับทางเข้าปั๊มด้วยแคลมป์. เปิดสวิตช์เป็นจังหวะจนน้ำออกมา, แล้วต่อสายยางแรงดันสูง.

วิธีการปรับแรงดันบนหัวฉีด FlexoPower?

หมุนส่วนสีน้ำเงินของหัวฉีดระหว่างตำแหน่ง Min และ Max เพื่อปรับแรงดันอย่างต่อเนื่อง.

คู่มือผู้ใช้ MC 4M NILFISK

TH คำแนะนำการใช้งาน....94

MS Arahan Operasi....97

เครื่องล้างแรงดันสูงนี้ได้รับการออกแบบเพื่อการใช้งานระดับมืออาชีพ โดยหัวไปใช้เพื่อการท่าความสะอาดตั้งต่อไปนี้:

ฟื้น/กำหนด/รถบรรทุก อาคาร/สิงก่อสร้าง คอนเทนเนอร์/บาร์เรล และการใช้งานโดยผู้ชํานาญการ

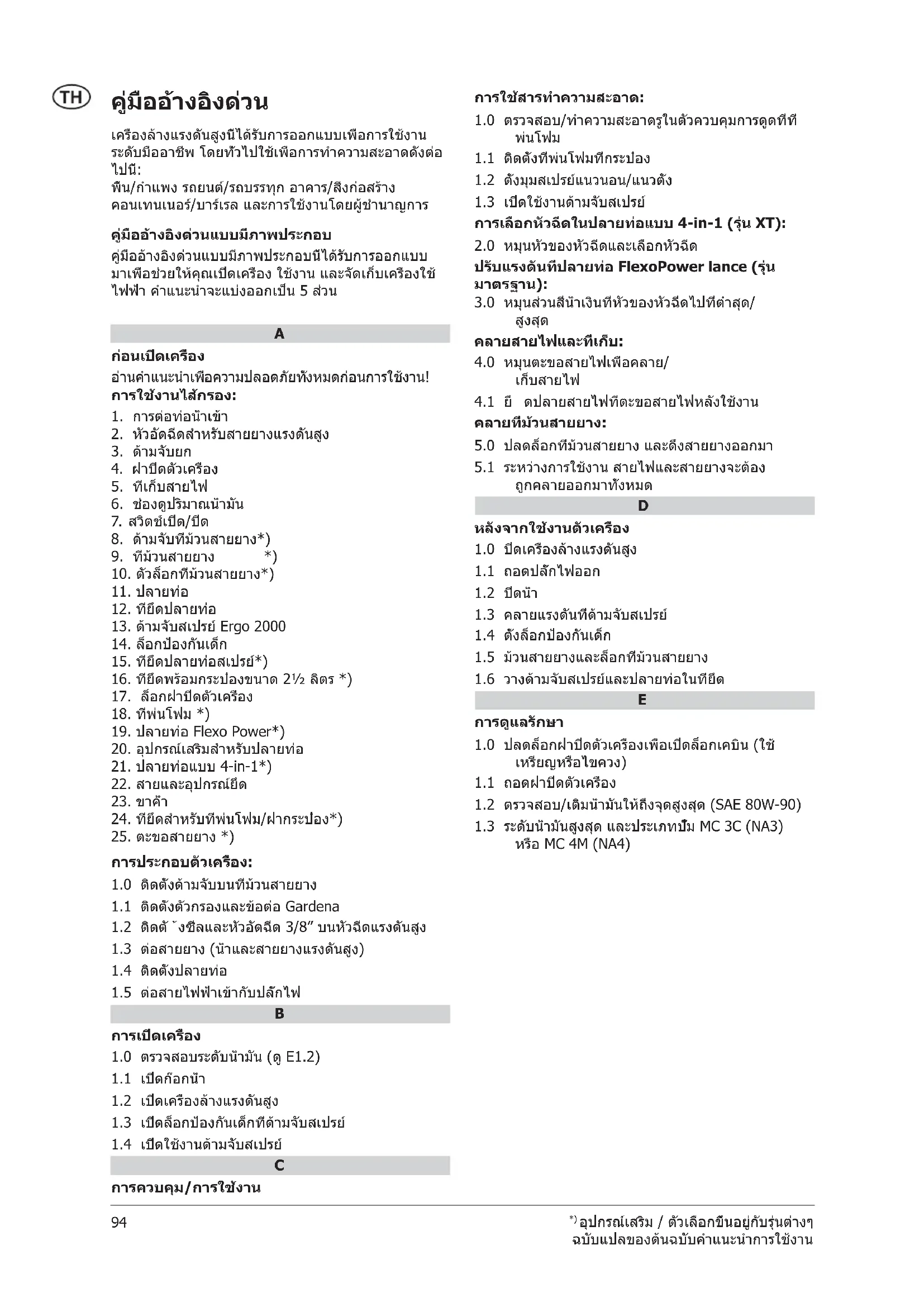

คู่มืออ้างอิงต่วนแบบมีภาพประกอบ

คู่มืออ้างอิงต่วนแบบมีภาพประกอบนี้ได้รับการออกแบบ มาเพื่อช่วยให้คุณเป็ดเครือง ใช้งาน และจัดเก็บเครืองใช้ ไฟฟ้า ค่าแนะนําจะแบ่งออกเป็น 5 ส่วน

A

ก่อนเปิดเครือง

อ่านค่าแนะนําเพื่อความปลอดภัยทั้งหมดก่อนการใช้งาน!

การใช้งานใส่กรอง:

1. การต่อท่อน้ำเข้า
2. หัวอัดฉีดสำหรับสายยางแรงดันสูง
3. ต้ามจับยก
4. ฝาปิดตัวเครือง
5. ที่เก็บสายไฟ
6. ช่องดูปริมาณน้ํามัน
7. สวิตข์เปิด/ปิด
8. ด้ามจับที่ม้วนสายยาง*)
9. ที่ม้วนสายยาง *)
10. ตัวล็อกที่ม้วนสายยาง*)
11. ปลายท่อ
12. ที่ยืดปลายท่อ
13. ด้ามจับสเปรย์ Ergo 2000
14. ล็อกป้องกันเด็ก
15. ที่ยืดปลายท่อสเปรย์*)
16. ที่ยิดพร้อมกระป่องขนาด 2½ ลิตร *)
17. ล็อกฝาปีดตัวเครือง
18. ที่พ่นโพม *)
19. ปลายท่อ Flexo Power*)
20. อุปกรณ์เสริมสำหรับปลายท่อ
21. ปลายท่อแบบ 4-in-1*)
22. สายและอุปกรณ์ยื้อ
23. ขาด้า
24. ที่ยัดสำหรับที่พ่นโพม/ฝากระปอง*)
25. ตะขอสายยาง *)

การประกอบตัวเครื่อง:

1.0 ติดตั้งด้ามจับบนที่ม้วนสายยาง

1.1 ติดตั้งตัวกรองและข้อต่อ Gardena

1.2 ติดตั้งซีลและหัวอัดฉีด 3/8" บนหัวฉีดแรงต้นสูง

1.3 ต่อสายยาง (น้ำและสายยางแรงดันสูง)

1.4 ติดตั้งปลายท่อ

1.5 ต่อสายไฟฟ้าเข้ากับปลักไฟ

B

การเปิดเครื่อง

1.0 ตรวจสอบระดับน้ํามัน (ดู E1.2)
1.1 เปิดก็อกน้ำ
1.2 เปิดเครื่องล้างแรงดันสูง
1.3 เปิดล็อกป้องกันเด็กที่ด้ามจับสเปรย์
1.4 เปิดใช้งานด้ามจับสเปรย์

C

การควบคุม/การใช้งาน

การใช้สารทำความสะอาด:

1.0 ตรวจสอบ/ทำความสะอาดรูในตัวควบคุมการดูดที่ที่ พ่นโพม
1.1 ติดตั้งที่พ่นโพมทีกระป่อง
1.2 ตั้งมุมสเปรย์แนวนอน/แนวตั้ง
1.3 เปิดใช้งานด้ามจับสเปรย์

การเลือกหัวฉิตในปลายท่อแบบ 4-in-1 (รุ่น XT):

2.0 หมุนหัวของหัวฉิตและเลือกหัวฉิต

ปรับแรงต้นที่ปลายท่อ FlexoPower lance (รุ่น มาตรฐาน):

3.0 หมุนส่วนสีน้ําเงินที่หัวของหัวฉีดไปที่ต่ําสุด/สูงสุด

คลายสายไฟและที่เก็บ:

4.0 หมุนตะขอสายไฟเพื่อคลาย/เก็บสายไฟ
4.1 ยิ ดปลายสายไฟที่ตะขอสายไฟหลังใช้งาน

คลายที่ม้วนสายยาง:

5.0 ปลดล็อกที่ม้วนสายยาง และดึงสายยางออกมา
5.1 ระหว่างการใช้งาน สายไฟและสายยางจะต้อง ลูกคลายออกมาทั้งหมด

D

หลังจากใช้งานตัวเครือง

1.0 ปีดเครื่องล้างแรงดันสูง
1.1 ถอดปลักไฟออก
1.2 ปีดนํา
1.3 คลายแรงดันที่ด้ามจับสเปรย์
1.4 ตั้งล็อกป้องกันเด็ก
1.5 ม้วนสายยางและล็อกที่ม้วนสายยาง
1.6 วางต้ามจับสเปรย์และปลายท่อในที่ยิด

E

การดูแลรักษา

1.0 ปลดล็อกฝาปีตัวเครื่องเพื่อเปิดล็อกเคบิน (ใช้ เหรียญหรือไขควบ)
1.1 ถอดฝาปิดตัวเครือง
1.2 ตรวจสอบ/เติมนํามันให้ถึงจุดสูงสุด (SAE 80W-90)
1.3 ระดับน้ํามันสูงสุด และประเภทปืม MC 3C (NA3) หรือ MC 4M (NA4)

การแก้ไขปัญหา MC 3C-MC 4M

ข้อผิดพลาด	สาเหตุ การแก้ไข
แรงดันไม่ คงที	มีอากาศในท่อดูด	๔ ๓ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖ ๖
	นําที่จ่ายไม่เพียงพอ	หยุด! จนกว่าก็อกนําหรือสายยางจะสะท้อน Qmax ที่ถูกต้องของปัม
	ตัวกรองนําอุดต้น	ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล ล
	หัวอัดฉีดแรงดันสูงต้น/เสือมสภาพ	ทําความสะอาดหรือเปลี่ยนด้วยหัวอัดฉีดที่มีขนาดเดียวกัน
	เกินระยะดูดสูงสุด	หยุด! จนกว่าจะได้ระยะดูดสูงสุดตามที่กําหนด
หัวฉีด饮用水 ไม่ฉีด饮用水	สารชักฟอกที่ใช้เป็นแบบไม่มีฟอง ใช้สารชักฟอกที่มีสารทําให้เกิดฟองเท่านั่น	ล้างตัวควบคุมสารชักฟอก/นืดล้างด้วยนําสะอาดอุ่น ๆ
	หัวอัดฉีดที่ท่อดูดอุดต้นหรือเต็มไปด้วยสนุ่ที่แห้งแล้ว	1 ล้าง/แซ่ที่ฉีด饮用水ในนําอุ่นอย่างน้อย 8 ชัวโมง2 หรืออดส่วนหน้าของที่ฉีด饮用水และเปลี่ยน/ล้างฟองนํา饮用水อันใหม่
	ฟองนํา饮用水ในที่ฉีด饮用水อุดต้น	๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒ ๒
	ถังสารชักฟอกว่างเปล่า	๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓ ๓
มอเตอร์ไม่ ทํางาน หรือ มีเสียงตั้ง เมื่อเป็ด	สายไฟเสีย	ติดต่อช่างไฟฟ้ามืออาชีพให้เปลี่ยนสายไฟ
	ไม่ได้เสียบปลักไฟ เลียบปลัก
	ฟีวส์ขาด รีเช็ดเมนไฟฟ้า
	จุดเชื่อมต่อระหว่างปลักกับสายไฟหลวง	ช่อม/ประกอบปลักกับสายไฟอีกครัง โดยช่างไฟฟ้าที่ชํานาญ
	ปัมต้นหรือเป็นนําแข็ง	หยุด! ละลายนําแข็งจากปัม หรือติดต่อตัวแทนจําหน่ายแผนกบริการ
	ตัวป้องกันอุณหภูมิถูกเป็ดใช้งาน	หยุด! ทึงให้เครืองเย็นอย่างน้อย 5 นาที

แผนการปํารุงรักษา

	รายสัปดาห์	ครั้งแรกหลังจากการใช้งาน 50 ชั่วโมง	ทก 200 ชั่วโมงการทํางาน	ตามความ จําเป็น
ทําความสะอาดตัวกรองน้ํา	A1.1			A1.1
ตรวจสอบระดับนํามัน/เดิม	B1.0/E1.2
การเปลี่ยนปืมนํามัน		ติดต่อตัวแทนจําหน่าย/แผนกบริการ	ติดต่อตัวแทนจําหน่าย/แผนกบริการ

คู่มือการใช้งานพิเศษ

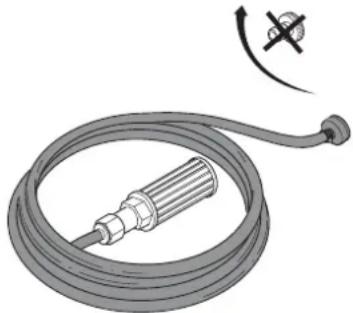

การดูดด้วยตนเอง

0: ถอดสายยาง HP จากเครื่อง1: เดิมนําในท่อดูดและต่อกับเครื่องล้างแรงดันสูง (หมายเลขสินค้า 6400000)2: ดิดตั้งท่อดูดกับที่ยืดสายยางบนปืมชาเข้า3: เปิดสวิตชัยไฟหลักไปที “I” ประมาณสองถึงสามวินาที เป็ดและปิดสวิตชัยไฟหลักข้า ๆ ประมาณสองถึงสามครัง จนกว่านําจะออกมาจากปืม4: ดิดตั้งสายยาง HP ด้ามจับสเปรย์และปลายท่อ5: เปิดสวิตชัยไฟหลักไปที “I”6: ปลดล็อกด้ามจับสเปรย์และฉีดประมาณสองถึงสามครังจนกว่านําจะออกมาโดยไม่มีอากาศออกมาด้วย

ขันส่วนที่จําเป็นสำหรับการดูด	หมายเลขสินค้า
1 x หัวอัดฉีดสายยาง 20R 3/4"	61369
1 x สายยาง 3/4"	ความยาวสูงสุด 5 เมตร
1 x ที่ยืดสายยาง 3/4"
1 x ตัวกรองที่ดูดพร้อมฟุตวาล์ว	6400000

TH ไบรับรองความสอดคล้องตามมาตรฐานความปลอดภัยแห่ง EU

เรา

Nilfi sk A/S

Banemarksvej 58

DK-2605 Broendby

DENMARK

ขอประกาศแต่เพียงผู้เดียวว่าผลิตภัณฑ์นี้:

ผลิตภัณฑ์ รายละเอียด ประเภท
HPW - Professional - Mobile 230/1/50,	400/3/50, IPX5 MC 4M*, MC 3C*

เป็นไปตามมาตรฐานตั้งต่อไปนี้:

EN 60335-1:2012

EN 60335-2-79:2012

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-11:2000

EN 50581:2012

ตามข้อกำหนด:

Noise Emission Directive 2000/14/EC – สอดคล้องกับกระบวนการประเมินตามภาคผนวก V

ระดับเสียงที่วัดได้ [dB]: 83-93

ระดับเสียงที่รับรอง [dB]: 86-94

Hadsund 28-10-2014 Anton Sørensen,

ที่ตั้ง

วันที่

ชื่อและตําแหน่ง

ลายเซ็น
