用户手册 MC 4M NILFISK

本高压清洗机设计用于以下典型清洁应用领域的专业用途：

地板/墙壁、汽车/卡车、房屋/建筑、容器/桶和工匠用途。

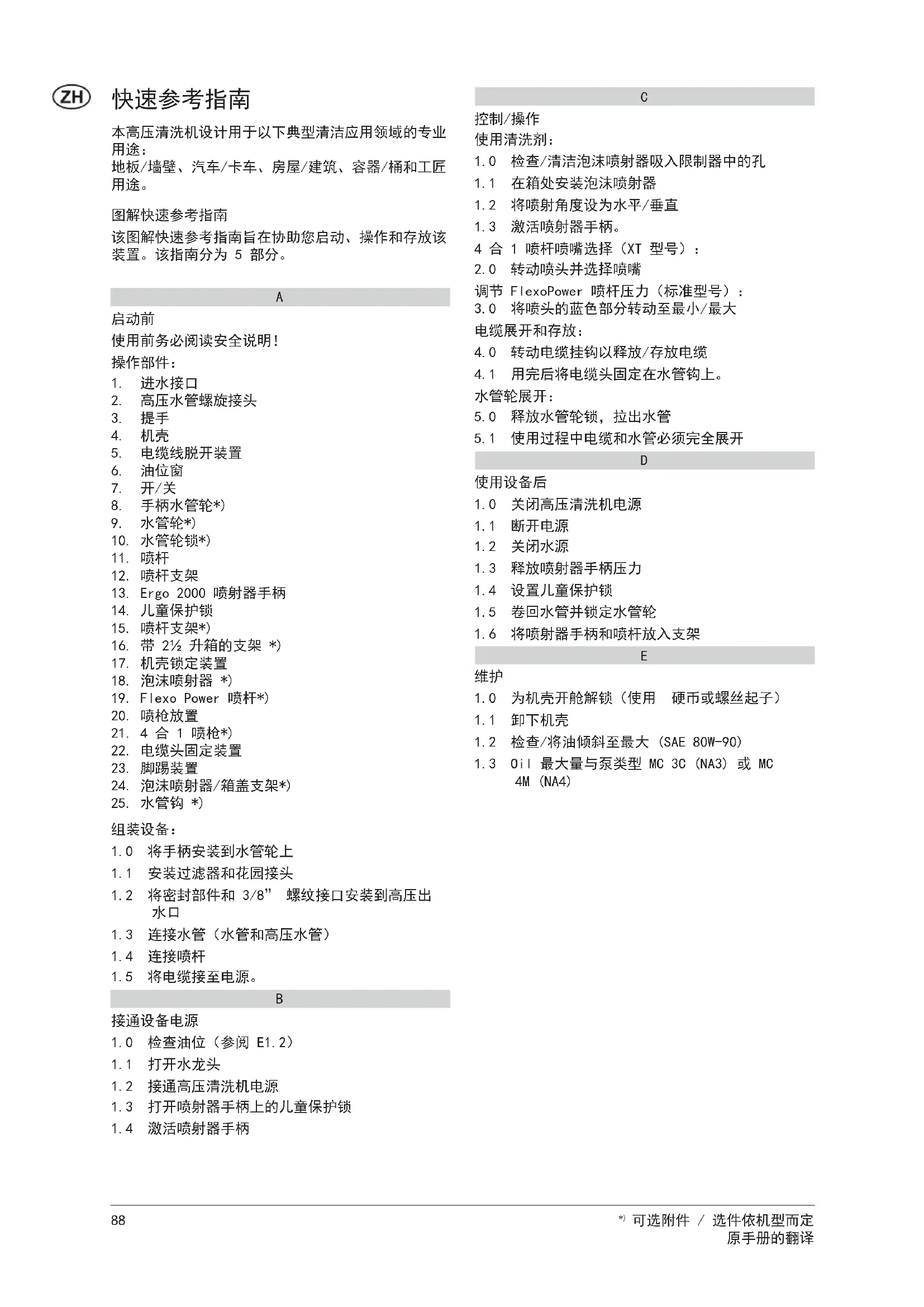

图解快速参考指南

该图解快速参考指南旨在协助您启动、操作和存放该装置。该指南分为 5 部分。

A

启动前

使用前务必阅读安全说明！

操作部件：

1. 进水接口

2. 高压水管螺旋接头

3. 提手

4. 机壳

5. 电缆线脱开装置

6. 油位窗

7. 开/关

8. 手柄水管轮*)

9. 水管轮*)

10. 水管轮锁*)

11. 喷杆

12. 喷杆支架

13. Ergo 2000 喷射器手柄

14. 儿童保护锁

15. 喷杆支架*)

16. 带 2½ 升箱的支架 *)

17. 机壳锁定装置

18. 泡沫喷射器 *)

19. Flexo Power 喷杆*)

20. 喷枪放置

21. 4 合 1 喷枪*)

22. 电缆头固定装置

23. 脚踢装置

24. 泡沫喷射器/箱盖支架*)

25. 水管钩 *)

组装设备：

1.0 将手柄安装到水管轮上

1.1 安装过滤器和花园接头

1.2 将密封部件和 3/8” 螺纹接口安装到高压出水口

1.3 连接水管（水管和高压水管）

1.4 连接喷杆

1.5 将电缆接至电源。

B

接通设备电源

1.0 检查油位（参阅 E1.2）

1.1 打开水龙头

1.2 接通高压清洗机电源

1.3 打开喷射器手柄上的儿童保护锁

1.4 激活喷射器手柄

C

控制/操作

使用清洗剂：

1.0 检查/清洁泡沫喷射器吸入限制器中的孔

1.1 在箱处安装泡沫喷射器

1.2 将喷射角度设为水平/垂直

1.3 激活喷射器手柄。

4 合 1 喷杆喷嘴选择（XT 型号）：

2.0 转动喷头并选择喷嘴

调节 FlexoPower 喷杆压力（标准型号）：

3.0 将喷头的蓝色部分转动至最小/最大

电缆展开和存放：

4.0 转动电缆挂钩以释放/存放电缆

4.1 用完后将电缆头固定在水管钩上。

水管轮展开：

5.0 释放水管轮锁，拉出水管

5.1 使用过程中电缆和水管必须完全展开

D

使用设备后

1.0 关闭高压清洗机电源

1.1 断开电源

1.2 关闭水源

1.3 释放喷射器手柄压力

1.4 设置儿童保护锁

1.5 卷回水管并锁定水管轮

1.6 将喷射器手柄和喷杆放入支架

E

维护

1.0 为机壳开舱解锁（使用 硬币或螺丝起子）

1.1 卸下机壳

1.2 检查/将油倾斜至最大（SAE 80W-90）

1.3 Oil 最大量与泵类型 MC 3C (NA3) 或 MC 4M (NA4)

操作说明

故障排除 MC 3C-MC 4M

故障原因	解决办法
压力波动	吸水管内有空气。向管内注水并重新连接
	供水不足停止!直到合适的总管道或水管指示泵Qmax
	滤水器阻塞冲洗滤水器
	高压喷嘴阻塞/磨损清洁喷嘴或使用相同尺寸的喷嘴进行更换
	超出吸入高度停止!直到最大吸入高度达到指定值
泡沫喷射器不产生泡沫	所用清洗剂不起泡仅使用含泡沫剂的清洗剂。
	吸水管的喷嘴阻塞或充满干燥肥皂清洗清洗剂限制器/使用温和清水冲洗。
	泡沫喷射器中的泡沫海绵阻塞。1将泡沫喷射器在温和水中清洗/浸泡8个小时或更久2或卸下泡沫喷射器的前部,清洗SS泡沫海绵/使用新的替换
	清洗剂箱内的清洗剂已用完加满清洗剂箱
接通电源时电机未启动或发出嗡嗡声	电源线损坏联系专业电工更换电源线
	插头没有接至电源插入插头
	电源保险丝烧断重设电源
	插头与电缆连接松动维修/重装电缆插头-熟练电工
	泵被阻塞或冻住停止!为泵解冻或联系经销商服务部
	热保护器激活。停止!让机器冷却至少5分钟

维护方案

	每周 工作	50 个小时之后首次维护 每运行	200 小时 根据要求
清洁滤水器 A1.1				A1.1
检查油位/倾斜	B1.0/E1.2
更换泵油		联系经销商/服务部	联系经销商/服务部

特殊操作说明

自吸		0:从机器上卸下高压水管1:向吸水管内注满水并将其连接至高压清洗机(货号6400000)2:使用水管夹将吸水管安装到泵进水口位置。3:将电源开关转至位置“1”数秒。重复开启关闭电源开关数次,直至水从泵中排出。4:安装高压水管、喷射器手柄和喷杆。5:将电源开关转至位置“1”。6:为喷射器手柄解锁并对其操作数次,直至排出的水不含空气。

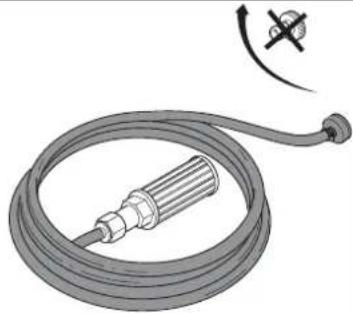

吸水所需零部件			货号
1x水管喷嘴 20R 3/4**			61369
1x水管 3/4**			最大长度5米
1x水管夹 3/4**
1x带底阀吸滤器			6400000

ZH 欧盟符合性声明

我们，

Nilfi sk A/S

Banemarksvej 58

DK-2605 Broendby

DENMARK

特仅此声明本产品：

产品 产品描述 型号
HPW - Professional - Mobile 230/1/	50、400/3/50、IPX5 MC 4M*、MC	3C*

满足下列标准：

EN 60335-1:2012

EN 60335-2-79:2012

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-11:2000

EN 50581:2012

以下规范的条款：

机器管理条例 2006/42/EC

电磁兼容性指令 2004/108/EC

有害物质限用指令 2011/65/EC

噪声排放指令 2000/14/EC - 合格评定程序根据附件 V。

• 测得的噪音级别 [dB]: 83-93
• 保证的噪音级别 [dB]: 86-94

Hadsund 28-10-2014
