MC 4M - Painepesuri NILFISK - Ilmainen käyttöohje ja opas

Tuotetyyppi	Mobiili ammattikäyttöön tarkoitettu korkeapainepuhdistin
Merkki	Nilfisk
Malli	MC 4M
Käyttö	Ammattikäyttö: lattiat/seinät, ajoneuvot, rakennukset, kontit, käsityöt
Sähkönsyöttö	230 V/50 Hz yksivaiheinen tai 400 V/50 Hz kolmivaiheinen versiosta riippuen
Suojaus	IPX5
Taattu melutaso	86-94 dB
Pumpputyyppi	Pumppu NA4 (MC 4M)
Pumpun voitelu	Öljy SAE 80W-90 (tarkista taso säännöllisesti)
Vesiliitäntä	Verkkoliitäntä Gardena-liittimellä (vesisuodatin mukana)
Imevä täyttö	Mahdollinen jopa 5 m korkeuteen erikoissarjalla (ref. 6400000)
Päätoiminnot	Korkeapainepuhdistus, vaahtosuutin, FlexoPower-suutin (paineensäätö) tai 4-in-1-suutin (suuttimen valinta)
Turvallisuus	Lapsilukko suihkukahvassa, moottorin lämpösuoja
Viikoittainen huolto	Vesisuodattimen puhdistus
Määräaikaishuolto	Öljytason tarkistus 50 tunnin jälkeen, öljynvaihto 200 tunnin välein (huoltopalvelun toimesta)
Varaosat	Suuttimet, letkut, suuttimet, vesisuodatin, vaahtosuutin, tiivisteet jne.
Korjattavuus	Kotelon irrotus pumpun pääsyä varten; sähkötoimenpiteet vain ammattilaiselle
Mukana tulevat tarvikkeet	Suutin, Ergo 2000 -kahva, korkeapaineletku, letkukela, suuttimen pidike

Usein kysytyt kysymykset - MC 4M NILFISK

Kuinka käynnistän Nilfisk MC 4M -korkeapainepuhdistimen?

Tarkista öljytaso (katso merkki). Avaa vesihana, käännä kytkin asentoon I, avaa lapsilukko kahvasta ja vedä liipaisimesta.

Kuinka käytän vaahtosuutinta?

Kiinnitä vaahtosuutin pesuainepulloon, säädä ruiskutuskulma. Varmista, että imusuutin ei ole tukossa. Käytä vaahtoavaa pesuainetta.

Mitä tehdä, jos paine vaihtelee?

Se voi johtua ilmasta imuletkussa tai tukkeutuneesta vesisuodattimesta. Täytä letku vedellä, tarkista suodatin ja puhdista tarvittaessa. Varmista, että veden virtaus on riittävä.

Moottori ei käynnisty tai pitää ääntä, mitä tehdä?

Tarkista pistoke ja sulake. Jos johto on vaurioitunut, vaihdata se sähköasentajalla. Jos pumppu on jäätynyt, sulata se. Lämpösuoja voi olla aktivoitunut: anna jäähtyä 5 minuuttia.

Kuinka laite säilytetään käytön jälkeen?

Käännä kytkin asentoon O, irrota pistoke, sulje vesi, vapauta paine vetämällä liipaisimesta, palauta lapsilukko. Kelaa letku takaisin ja lukitse kelauslaite. Aseta suutin ja kahva telineilleen.

Millaista öljyä pumpussa tulisi käyttää?

Käytä öljyä SAE 80W-90. Tarkista taso öljysilmän kautta. Älä ylitä maksimitasoa.

Kuinka vesisuodatin puhdistetaan?

Irrota suodatin ja huuhtele se puhtaalla vedellä. Tee tämä tarkistus viikoittain tai heti, kun virtaus heikkenee.

Vaahtosuutin ei tuota vaahtoa, miksi?

Pesuaine ei ehkä ole vaahtoavaa. Tarkista myös, ettei imusuutin ole tukossa (huuhtele lämpimällä vedellä). Vaahtosieni voi olla likainen: liota sitä 8 tuntia lämpimässä vedessä tai vaihda se.

Voinko käyttää imevää täyttöä vesivaraston kanssa?

Kyllä, imusarjalla (ref. 6400000). Täytä letku vedellä, liitä se pumpun tuloon kiristyssiteellä. Käännä kytkintä nykien, kunnes vettä tulee ulos, ja kiinnitä sitten korkeapaineletku.

Kuinka säädän painetta FlexoPower-suuttimella?

Käännä suuttimen pään sinistä osaa asentojen Min ja Max välillä säätääksesi painetta portaattomasti.

KÄYTTÖOHJE MC 4M NILFISK

Tämä painepesuri on tarkoitettu ammattikäyttöön seuraavien kohteiden puhdistamiseen: lattiat, seinät, autot, kuorma-autot, rakennukset, rakenteet, kuljetuskontit, tynnyrit ja muu ammattikäyttö.

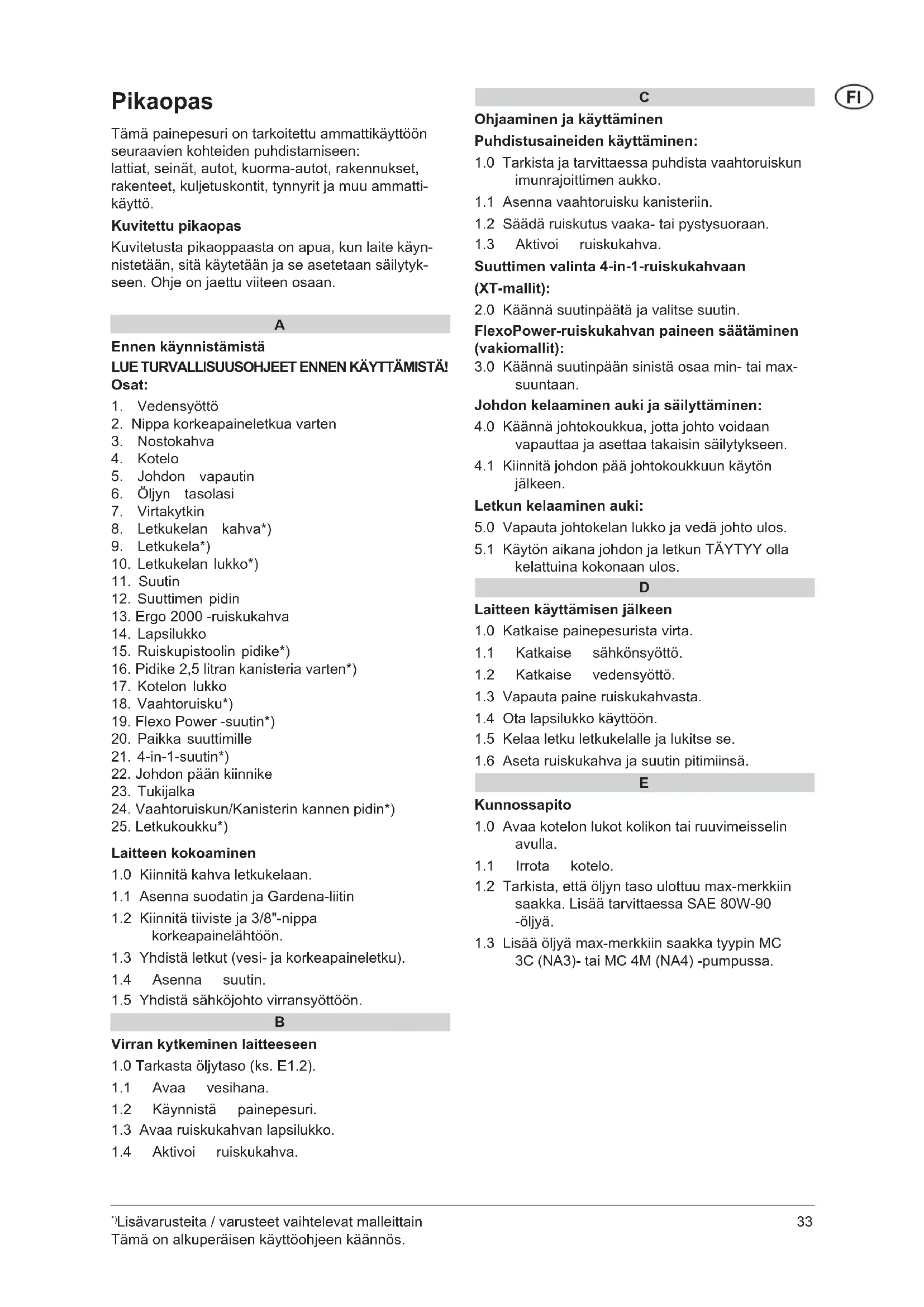

Kuvitettu pikaopas

Kuvitetusta pikaoppaasta on apua, kun laite käynnistetään, sitä käytetään ja se asetetaan säilytykseen. Ohje on jaettu viiteen osaan.

A

Ennen käynnistämistä

LUE TURVALLISUUSOHJEET ENNEN KÄYTTÄMISTÄ!

Osat:

1. Vedensyöttö
2. Nippa korkeapaineletkua varten
3. Nostokahva
4. Kotelo
5. Johdon vapautin
6. Öljyn tasolasi
7. Virtakytkin
8. Letkukelan kahva*)
9. Letkukela*)
10. Letkukelan lukko*)
11. Suutin
12. Suuttimen pidin
13. Ergo 2000 -ruiskukahva
14. Lapsilukko
15. Ruiskupistoolin pidike*)
16. Pidike 2,5 litran kanisteria varten*)
17. Kotelon lukko
18. Vaahtoruisku*)
19. Flexo Power -suutin*)
20. Paikka suuttimille
21. 4-in-1-suutin*)
22. Johdon pään kiinnike
23. Tukijalka
24. Vaahtoruiskun/Kanisterin kannen pidin*)
25. Letkukoukku*)

Laitteen kokoaminen

1.0 Kiinnitä kahva letkukelaan.
1.1 Asenna suodatin ja Gardena-liitin
1.2 Kiinnitä tiiviste ja 3/8"-nippa korkeapainelähtöön.
1.3 Yhdistä letkut (vesi- ja korkeapaineletku).
1.4 Asenna suutin.
1.5 Yhdistä sähköjohto virransyöttöön.

B

Virran kytkeminen laitteeseen

1.0 Tarkasta öljytaso (ks. E1.2).
1.1 Avaa vesihana.
1.2 Käynnistä painepesuri.
1.3 Avaa ruiskukahvan lapsilukko.
1.4 Aktivoi ruiskukahva.

C

Ohjaaminen ja käyttäminen

Puhdistusaineiden käyttäminen:

1.0 Tarkista ja tarvittaessa puhdista vaahtoruiskun imunrajoittimen aukko.
1.1 Asenna vaahtoruisku kanisteriin.
1.2 Säädä ruiskutus vaaka- tai pystysuoraan.
1.3 Aktivoi ruiskukahva.

Suuttimen valinta 4-in-1-ruiskukahvaan (XT-mallit):

2.0 Käännä suutinpäätä ja valitse suutin.

FlexoPower-ruiskukahvan paineen säätäminen (vakiomallit):

3.0 Käännä suutinpään sinistä osaa min- tai max-suuntaan.

Johdon kelaaminen auki ja säilyttäminen:

4.0 Käännä johtokoukkua, jotta johto voidaan vapauttaa ja asettaa takaisin säilytykseen.

4.1 Kiinnitä johdon pää johtokoukkuun käytön jälkeen.

Letkun kelaaminen auki:

5.0 Vapauta johtokelan lukko ja vedä johto ulos.

5.1 Käytön aikana johdon ja letkun TÄYTYY olla kelattuina kokonaan ulos.

D

Laitteen käyttämisen jälkeen

1.0 Katkaise painepesurista virta.
1.1 Katkaise sähkönsyöttö.
1.2 Katkaise vedensyöttö.
1.3 Vapauta paine ruiskukahvasta.
1.4 Ota lapsilukko käyttöön.
1.5 Kelaa letku letkukelalle ja lukitse se.
1.6 Aseta ruiskukahva ja suutin pitimiinsä.

E

Kunnossapito

1.0 Avaa kotelon lukot kolikon tai ruuvimeisselin avulla.
1.1 Irrota kotelo.
1.2 Tarkista, että öljyn taso ulottuu max-merkkiin saakka. Lisää tarvittaessa SAE 80W-90 -öljyä.
1.3 Lisää öljyä max-merkkiin saakka tyypin MC 3C (NA3)- tai MC 4M (NA4) -pumpussa.

Ongelmanratkaisu: MC 3C - MC 4M

Vika Syy	Toimenpide
Paine vaih-telee.	Imuletkussa on ilmaa. Täytä letku vedellä ja yhdistä se uudelleen.
	Vettä syötetään liian vähän. Pysäytä painepesuri! Käynnistä painepesuri vasta kun vettä syötetään riittävästi letkuun tai pumppuun (Qmax).
	Vedensuodatin on tukossa. Huuhtele vedensuodatin.
	Korkeapainesuutin on tukossa tai kulunut.	Puhdista suutin tai vaihda se saman kokoiseen suutti- meen.
	Suurin imukorkeus on ylitetty.	Pysäytä painepesuri, kunnes imukorkeus vastaa teknisissä tiedoissa ilmoitettua imukorkeutta.
Vaahtoruiskusta ei tule vaahtoa.	Käytettävä pesuaine ei muodosta vaahtoa.	Käytä vain vaahtoavaa pesuainetta.
	Imuletkun suutin on tukossa tai täynnä kuivunutta pesuainetta.	Huuhtele pesuaineen rajoitin lämpimällä puhtaalla vedellä.
	Vaahtosuuttimen vaahtosieni on tukossa.	1. Liota vaahtosuutinta lämpimässä vedessä vähintään 8 tuntia,2. tai irrota vaahtosuuttimen etuosa ja vaihda vaahtosieni uuteen.
	Pesuainesäiliö on tyhjä. Täytä pesuainesäiliö.
Moottori ei käyn-nisty tai siitä kuuluu outo ääni.	Virtajohto on rikki. Anna sähköasentajan vaihtaa virtajohto.
	Pistoke ei ole pistorasiassa. Työnnä pistoke pistorasiaan.
	Pääsulake on palanut. Vaihda sulake.
	Pistoke on yhdistetty sähköjohtoon huonosti.	Anna sähköasentajan korjata pistokkeen ja sähköjoh-don liitos.
	Pumppu on tukkeutunut tai jäätynyt. Pysäytä painepesuri! Sulata pumppu tai ota yhteys jälleenmyyjän huoltoon.
	Lämpösulake on lauennut. Pysäytä painepesuri! Anna laitteen jäähtyä vähintään 5 minuuttia.

Huoltosuunnitelma

	Viikoittain	Ensimmäisten 50 käyttötunnin jälkeen	200 käyttötunnin välein Tarvittaessa
Vedensuo-dattimen puhdistami-nen	A1.1 A1.1
Öljymäärän tarkastami-nen	B1.0/E1.2
Pumpun öljyn vaihta-minen		Ota yhteys jälleenmyyjään tai huoltokorjaamoon.	Ota yhteys jälleenmyyjään tai huoltokorjaamoon.

Erityiset käyttöohjeet

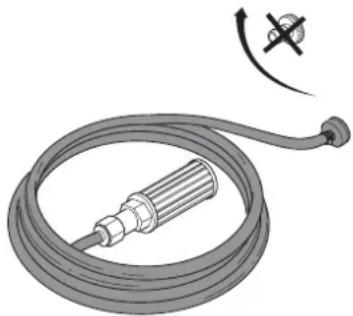

Itseimu

0: Irrota korkeapaineletku laitteesta.1. Täytä imuletku vedellä ja yhdistä se painepesuriin (tuotenro 6400000).2. Kiinnitä imuletku letkunkiristimellä pumpun vedenottoliitäntään.3. Käännä pääkytkin I-asentoon muutamaksi sekunniksi. Käännä pääkytkin päälle ja pois useita kertoja, kunnes pumpusta tulee vettä.4. Kiinnitä korkeapaineletku, ruiskukahva ja suutin.5. Käännä pääkytkin I-asentoon.6. Avaa ruiskukahva ja käytä sitä useita kertoja, kunnessiitä tulee pelkkää vettä eikä ilmaa.

Imussa tarvittavat osat Tuotenumero
1 x letkun suutin 20R 3/4” 61369
1 x letku 3/4” Suurin pituus 5 metriä.
1 x letkunkiristin 3/4”
1 x imusuodatin, varustettu venttiilillä 6400000

Vakuutus EU-normien täyttämisestä

Me,

Nilfi sk A/S

Banemarksvej 58

DK-2605 Broendby

TANSKA

vakuutamme yksinomaan omalla vastuulla, että seuraavat tuotteet:

Tuote Kuvaus Tyyppi
HPW, tehty ammattikäyttöön, siirrettävä 230/1/50, 400/3/50, IPX5 MC 4M*, MC 3C*

täyttävät seuraavien standardien vaatimukset

EN 60335-1:2012

EN 60335-2-79:2012

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-11:2000

EN 50581:2012

täyttävät seuraavien direktiivien vaatimukset:

Konedirektiivi 2006/42/EU

EMC-direktiivi 2004/108/EU

RoHS-direktiivi 2011/65/EU

Melupäästödirektiivi 2000/14/EU: vaatimusten täyttäminen on arvioitu liitteen V mukaisesti.

- Painotettu melutaso [dB]: 83-93

- Taattu melutaso [dB]: 86-94

Hadsund	28.10.2014	Anton SørensenSenior Vice President of Global R&D
Paikka	Päiväys	Nimi ja tehtävä	Allekirjoitus
