Toote tüüp	Mobiilne professionaalne kõrgsurvepesur
Kaubamärk	Nilfisk
Mudel	MC 4M
Kasutus	Professionaalne: põrandad/seinaid, sõidukid, hooned, konteinerid, käsitöö
Toiteallikas	230 V/50 Hz ühefaasiline või 400 V/50 Hz kolmefaasiline vastavalt versioonile
Kaitse	IPX5
Garanteeritud müratase	86-94 dB
Pumba tüüp	NA4 pump (MC 4M)
Pumba määrimine	SAE 80W-90 õli (kontrollige taset regulaarselt)
Veevarustus	Ühendus võrku Gardena ühendusega (veefilter kaasas)
Iseimev	Võimalik kuni 5 m kõrguseni spetsiaalse komplektiga (ref. 6400000)
Peamised funktsioonid	Kõrgsurvepesu, vahupihusti, FlexoPower otsik (surve reguleerimine) või 4-ühes otsik (otsiku valik)
Ohutus	Lastekaitse pihustuskäepidemel, mootori termokaitse
Iganädalane hooldus	Veefiltri puhastamine
Perioodiline hooldus	Õlitaseme kontroll 50 tunni järel, õlivahetus iga 200 tunni järel (hoolduskeskuses)
Varuosad	Otsikud, voolikud, otsikud, veefilter, vahupihusti, tihendid jne.
Remonditavus	Kaane eemaldamine pumbale juurdepääsuks; elektrilised sekkumised ainult professionaalile
Kaasasolevad tarvikud	Otsik, Ergo 2000 käepide, kõrgsurvevoolik, voolikurull, otsiku hoidik

Korduma kippuvad küsimused - MC 4M NILFISK

Kuidas käivitada Nilfisk MC 4M kõrgsurvepesurit?

Kontrollige õlitaset (vt märki). Avage veekraan, lülitage lüliti asendisse I, eemaldage lastekaitse käepidemelt ja vajutage päästikule.

Kuidas kasutada vahupihustit?

Paigaldage vahupihusti pesuvahendi kanistrile, reguleerige pihustusnurka. Veenduge, et imemisotsik pole ummistunud. Kasutage vahutavat pesuvahendit.

Mida teha, kui rõhk kõigub?

See võib olla tingitud õhust imemisvoolikus või ummistunud veefiltrist. Täitke voolik veega, kontrollige filtrit ja puhastage vajadusel. Veenduge, et veevool on piisav.

Mootor ei käivitu või teeb müra, mida teha?

Kontrollige pistikut ja kaitset. Kui kaabel on kahjustatud, laske see elektrikul välja vahetada. Kui pump on külmunud, sulatage see. Termokaitse võib olla aktiveeritud: laske 5 minutit jahtuda.

Kuidas seadet pärast kasutamist hoiustada?

Lülitage lüliti asendisse O, ühendage lahti, sulgege vesi, vabastage rõhk päästikule vajutades, pange lastekaitse tagasi. Kerige voolik kokku ja lukustage rull. Asetage otsik ja käepide nende hoidikutesse.

Millist õli kasutada pumba jaoks?

Kasutage SAE 80W-90 õli. Kontrollige taset õlisilma kaudu. Ärge ületage maksimaalset taset.

Kuidas puhastada veefiltrit?

Võtke filter lahti ja loputage seda puhta veega. Tehke seda kontrolli iga nädal või kohe, kui vool väheneb.

Vahupihusti ei tooda vahtu, miks?

Pesuvahend ei pruugi olla vahutav. Kontrollige ka, et imemisotsik pole ummistunud (loputage sooja veega). Vahukäsn võib olla määrdunud: leotage seda 8 tundi soojas vees või vahetage välja.

Kas saan kasutada iseimemist veereservuaariga?

Jah, imikomplektiga (ref. 6400000). Täitke voolik veega, ühendage see pumba sisselaskesse klambriga. Lülitage lülitit järjestikku, kuni vesi tuleb välja, seejärel paigaldage HP voolik.

Kuidas reguleerida survet FlexoPower otsikul?

Pöörake otsikupea sinist osa asendite Min ja Max vahel, et reguleerida survet pidevalt.

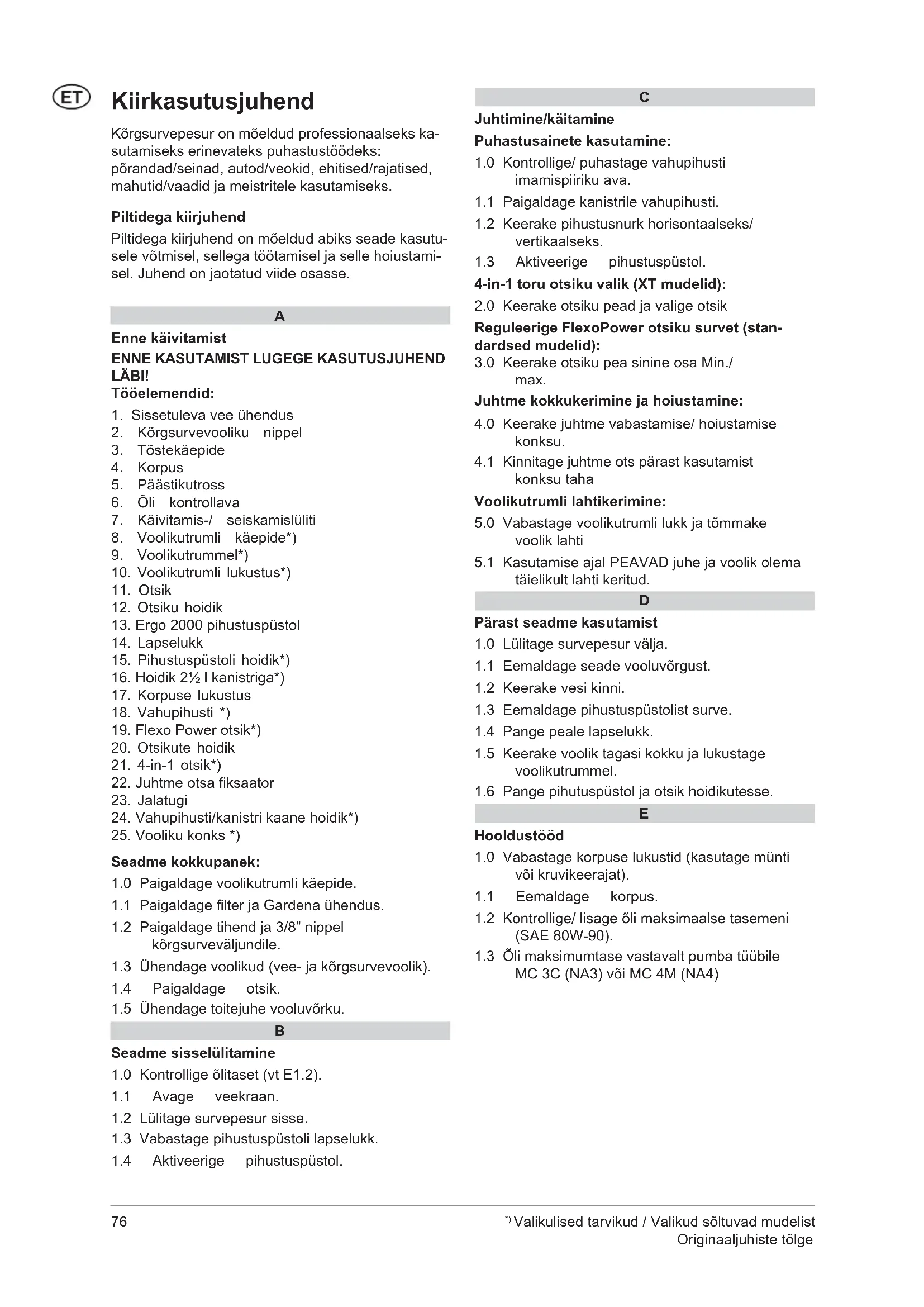

KASUTUSJUHEND MC 4M NILFISK

Kõrgsurvepesur on mõeldud professionaalseks kasutamiseks erinevateks puhastustöödeks: põrandad/seinad, autod/veokid, ehitised/rajatised, mahutid/vaadid ja meistritele kasutamiseks.

Piltidega kiirjuhend

Piltidega kiirjuhend on mõeldud abiks seade kasutusele võtmisel, sellega töötamisel ja selle hoiustamisel. Juhend on jaotatud viide osasse.

A

Enne käivitamist

ENNE KASUTAMIST LUGEGE KASUTUSJUHEND LÄBI!

Tööelemendid:

1. Sissetuleva vee ühendus
2. Körgsurvevooliku nippel
3. Tõstekäepide
4. Korpus
5. Päästikutross
6. Öli kontrollava
7. Käivitamis-/ seiskamislüliti
8. Voolikutrumli käepide*)
9. Voolikutrummel*)
10. Voolikutrumli lukustus*)
11. Otsik
12. Otsiku hoidik
13. Ergo 2000 pihustuspüstol
14. Lapselukk
15. Pihustuspüstoli hoidik*)
16. Hoidik 2½ I kanistriga*)
17. Korpuse lukustus
18. Vahupihusti *)
19. Flexo Power otsik*)
20. Otsikute hoidik
21. 4-in-1 otsik*)
22. Juhtme otsa fiksaator
23. Jalatugi
24. Vahupihusti/kanistri kaane hoidik*)
25. Vooliku konks *)

Seadme kokkupanek:

1.0 Paigaldage voolikutrumli käepide.
1.1 Paigaldage filter ja Gardena ühendus.
1.2 Paigaldage tihend ja 3/8" nippel körgsurveväljundile.
1.3 Ühendage voolikud (vee- ja kõrgsurvevoolik).
1.4 Paigaldage otsik.
1.5 Ühendage toitejuhe vooluvörku.

B

Seadme sisselülitamine

1.0 Kontrollige ölitaset (vt E1.2).
1.1 Avage veekraan.
1.2 Lülitage survepesur sisse.
1.3 Vabastage pihustuspüstoli lapselukk.
1.4 Aktiveerige pihustuspüstol.

C

Juhtimine/käitamine

Puhastusainete kasutamine:

1.0 Kontrollige/ puhastage vahupihusti imamispiiriku ava.
1.1 Paigaldage kanistrile vahupihusti.
1.2 Keerake pihustusnurk horisontaalseks/vertikaalseks.
1.3 Aktiveerige pihustuspüstol.

4-in-1 toru otsiku valik (XT mudelid):

2.0 Keerake otsiku pead ja valige otsik

Reguleerige FlexoPower otsiku survet (standardsed mudelid):

3.0 Keerake otsiku pea sinine osa Min./max.

Juhtme kokkukerimine ja hoiustamine:

4.0 Keerake juhtme vabastamise/ hoiustamise konksu.
4.1 Kinnitage juhtme ots pärast kasutamist konksu taha

Voolikutrumli lahtikerimine:

5.0 Vabastage voolikutrumli lukk ja tömmake voolik lahti

5.1 Kasutamise ajal PEAVAD juhe ja voolik olema täielikult lahti keritud.

D

Pärast seadme kasutamist

1.0 Lülitage survepesur välja.
1.1 Eemaldage seade vooluvõrgust.
1.2 Keerake vesi kinni.
1.3 Eemaldage pihustuspüstolist surve.
1.4 Pange peale lapselukk.
1.5 Keerake voolik tagasi kokku ja lukustage voolikutrummel.
1.6 Pange pihutuspüstol ja otsik hoidikutesse.

E

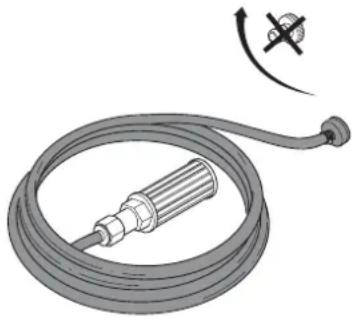

Hooldustööd

1.0 Vabastage korpuse lukustid (kasutage münti või kruvikeerajat).
1.1 Eemaldage korpus.
1.2 Kontrollige/ lisage öli maksimaalse tasemeni (SAE 80W-90).
1.3 Öli maksimumtase vastavalt pumba tüübile MC 3C (NA3) või MC 4M (NA4)

Veaotsing MC 3C-MC 4M

Rike Põhjus Rikke kõrvaldamine
Surve kõi-kumised	Öhk imamisvoolikus. Täitke voolik veega ja ühendage uuesti.
	Ebapiisav veevarustus Stopp! Kuni on piisav veevarustus või veepump Qmax.
	Veefilter on ummistunud.	Loputage veefilter puhtaks.
	Kõrgsurveotsik ummistunud/kulunud.	Puhastage või vahetage otsik sama suurusega uue otsiku vastu.
	Imikõrgus ületatud. Stopp! Kuni maksimaalne imikõrgus vastab nõuetele.
Vahupihus-tist ei tule vahtu.	Kasutatav pesuaine ei ole vahutav. Kasutage ainult vahuainega pesuvahendit.
	Imivooliku ots on ummistunud või seal on kuivanud seebi jääke.	Loputage pesuaine piirik /peske tempereeritud puhta veega.
	Vahupihusti vahukäsn on ummistu-nud.	1 Loputage/leotage vahupihustit tempereeritud vees 8 tundi või kauem.2 Või eemaldage vahupihusti esiosa ja vahetage/lopu-tage SS vahukäsn uue vastu.
	Pesuaine paak tühi Täitke puhastusaine paak
Mootor ei käivitu või põriseb sis-selülitatult.	Toitejuhe katki. Laske toitejuhe vaheta professionaalsel elektrikul.
	Pistik ei ole vooluvõrku ühendatud.	Ühendage pistik.
	Peakaitse on läbi põlenud.	Asendage peakaitse.
	Juhe on pistiku küljest lahti.	Parandage/ühendage juhe pistikuga – kompetentne elektrik.
	Pump on blokeerunud või külmunud.	Stopp! Sulatage pump või võtke ühendust hoolduskes-kusega.
	Termokaitse on aktiveeritud.	Stopp! Jahutage masinat vähemalt 5 minutit.

Hooldusplaan

	Iganädalane	Pärast esimest 50 töötundi	Iga 200 töötunni järel	Vastavalt vajadusele
Veefi ltri pu-hastamine	A1.1			A1.1
Ölitaseme kontrolli-mine/öli lisamine	B1.0/E1.2
Pumbaöli vahetamine		Võtke ühendust edasimüüjaga/ hoolduskeskusega	Võtke ühendust edasimüü-jaga/hoolduskeskusega

Spetsiaalsed tööjuhised

Iseimemine

0: Eemaldage masinalt kõrgsurvevoolik.1: Täitke imivoolik veega ja ühendage kõrgsurvevoolik pesuriga (artikkel nr 6400000).2: Paigaldage imivoolik vooliku klambriga pumba sisendile.3: Keerake pealüliti mõneks sekundiks asendisse “I”.Korrake pealüliti keeramist sisse ja välja mitu korda kuni vesi tuleb pumbast välja.4: Paigaldage kõrgsurvevoolik, pihustuspüstol ja otsik.5: Keerake pealüliti asendisse “I”.6: Vabastage pihustuspüstol ja vajutage seda mitu korda kuni sellest tuleb vesi välja ilma õhuta.

Imamiseks vajalikud osad	Toote number
1 x vooliku otsik 20R 3/4”	61369
1 x voolik 3/4”	Max pikkus 5 m
1 x voolikuklamber 3/4”
1 x imifilter tagasilöögiklapiga	6400000

Meie,

Nilfi sk A/S

Banemarksvej 58

DK-2605 Broendby

DENMARK

kinnitame käesolevaga omal täiel vastutusel, et tooted:

Toode Kirjeldus Tüüp
HPW - Professionaalne - Mobiilne 230/1/50, 400/3/50, IPX5 MC 4M*, MC 3C*

vastab järgmistes standardites sätestatud nõuetele:

EN 60335-1:2012

EN 60335-2-79:2012

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-11:2000

EN 50581:2012

ning järgib järgmistes öigusaktides sätestatud nõudeid:

Euroopa Parlamendi ja nõukogu direktiiv 2006/42/EÜ (masinadirektiiv);

Euroopa Parlamendi ja nõukogu direktiiv 2004/108/EÜ (elektromagnetilise ühilduvuse direktiiv);

Euroopa Parlamendi ja nõukogu direktiiv 2011/65/EÜ (ohtlike ainete piiramise direktiiv);

Direktiiv 2000/14/EÜ välitingimustes kasutatavate seadmete müra kohta käivate liikmesriikide seaduste ühtlustamise kohta – Vastavushindamise menetlus vastavalt lisale V.

- Möödetud helivõimsuse tase [dB]: 83-93

- Garanteeritud helivõimsuse tase [dB]: 86-94

Hadsund 28.10.2014 Anton Sørensen
