HASZNÁLATI ÚTMUTATÓ MC 4M NILFISK
HU Használati útmutató 64
RO Instructiuni de utilizare....67

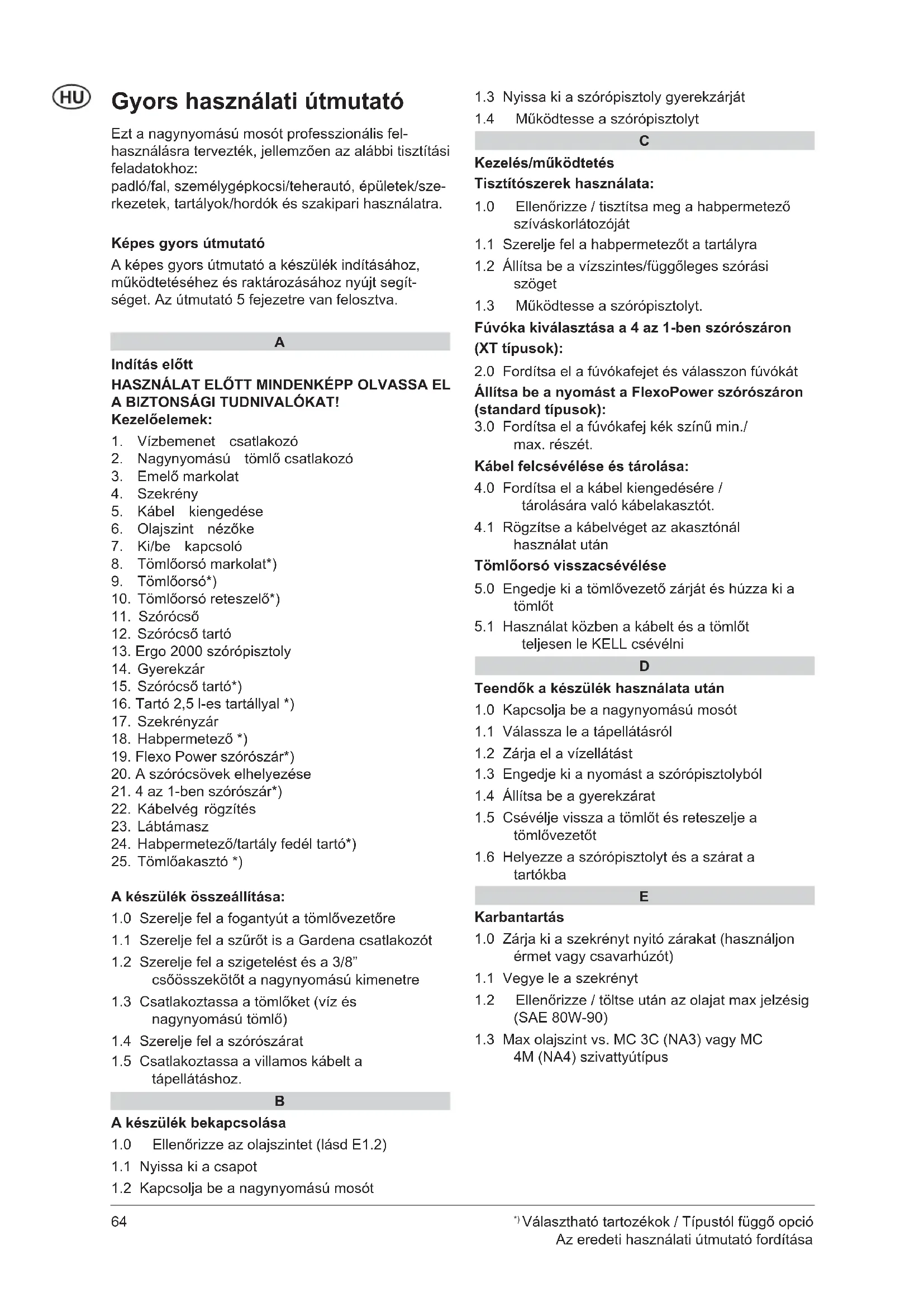

Gyors használati útmutató
Ezt a nagynyomású mosót professzionális fel- használásra tervezték, jellemzően az alábbi tisztítási feladatokhoz:
padló/fal, személygépkocsi/teherautó, épületek/szerkezetek, tartályok/hordók és szakipari használatra.
Képes gyors útmutató
A képes gyors útmutató a készülék indításához, működtetéséhez és raktározásához nyújt segítséget. Az útmutató 5 fejezetre van felosztva.
A
Indítás előtt
HASZNÁLAT ELŐTT MINDENKÉPP OLVASSA EL A BIZTONSÁGI TUDNIVALÓKAT!
Kezelőelemek:
-
Vízbemenet csatlakozó
-
Nagynyomású tömlő csatlakozó
-
Emelő markolat
-
Szekrény
-
Kábel kiengedése
-
Olajszint nézőke
-
Ki/be kapcsoló
-
Tömlöorsó markolat*)
-
Tömlőorsó*)
-
Tömlőorsó reteszelő*)
-
Szórócső
-
Szórócső tartó
-
Ergo 2000 szórópisztoly
-
Gyerekzár
-
Szórócső tartó*)
-
Tartó 2,5 l-es tartállyal *)
-
Szekrényzár
-
Habpermetező *)
-
Flexo Power szórószár*)
-
A szórócsövek elhelyezése
-
4 az 1-ben szórószár*)
-
Kábelvég rögzítés
-
Lábtámasz
-
Habpermetező/tartály fedél tartó*)
-
Tömlőakasztó *)
A készülék összeállítása:
1.0 Szerelje fel a fogantyút a tömlövezetőre
1.1 Szerelje fel a szüröt is a Gardena csatlakozót
1.2 Szerelje fel a szigetelést és a 3/8" csöösszekötőt a nagynyomású kimenetre
1.3 Csatlakoztassa a tömlőket (víz és nagynyomású tömlő)
1.4 Szerelje fel a szórószárat
1.5 Csatlakoztassa a villamos kábelt a tápellátáshoz.
B
A készülék bekapcsolása
1.0 Ellenőrizze az olajszintet (lásd E1.2)
1.1 Nyissa ki a csapot
1.2 Kapcsolja be a nagynyomású mosót
1.3 Nyissa ki a szórópisztoly gyerekzárját
1.4 Működtesse a szórópisztolyt
C
Kezelés/működtetés
Tisztítószerek használata:
1.0 Ellenőrizze / tisztítsa meg a habpermetező szíváskorlátozóját
1.1 Szerelje fel a habpermetezőt a tartályra
1.2 Állítsa be a vízszintes/függőleges szórási szöget
1.3 Működtesse a szórópisztolyt.
Fúvóka kiválasztása a 4 az 1-ben szórószáron (XT típusok):
2.0 Fordítsa el a fúvókafejet és válasszon fúvókát
Állítsa be a nyomást a FlexoPower szórószáron (standard típusok):
3.0 Fordítsa el a fúvókafej kék színű min./max. részét.
Kábel felcsévélése és tárolása:
4.0 Fordítsa el a kábel kiengedésére / tárolására való kábelakasztót.
4.1 Rögzítse a kábelvéget az akasztónál használat után
Tömlőorsó visszacsévélése
5.0 Engedje ki a tömlővezető zárját és húzza ki a tömlőt
5.1 Használat közben a kábelt és a tömlőt teljesen le KELL csévélni
D
Teendők a készülék használata után
1.0 Kapcsolja be a nagynyomású mosót
1.1 Válassza le a tápellátásról
1.2 Zárja el a vízellátást
1.3 Engedje ki a nyomást a szórópisztolyból
1.4 Állítsa be a gyerekzárat
1.5 Csévélje vissza a tömlőt és reteszelje a tömlövezetőt
1.6 Helyezze a szórópisztolyt és a szárat a tartókba
E
Karbantartás
1.0 Zárja ki a szekrényt nyitó zárakat (használjon érmet vagy csavarhúzót)
1.1 Vegye le a szekrényt
1.2 Ellenőrizze / töltse után az olajat max jelzésig (SAE 80W-90)
1.3 Max olajszint vs. MC 3C (NA3) vagy MC 4M (NA4) szivattyútípus
Használati útmutató
MC 3C-MC 4M hibaelhárítás
| Hiba Ok | Teendő | |
| Nyomásin-gadozások | Levegő a szívótömlőben. | Töltse fel a tömlőt vízzel és csatlakoztassa újra |
| Nincs elég vízellátás | Állj! Amíg a megfelelő vízbemenet vagy tömlő a szivat-tyú Qmax értékének felel meg | |
| A vízszűrő eldugult | Öblítse át a vízszűrőt | |
| A nagynyomású fúvóka eltömődött/elhasználódott | Tisztítsa meg vagy cserélje ki a fúvókát ugyanolyan méretűre | |
| Szívómagasság túllépve Állj! amíg a max. szívómagasság előírás szerinti | ||
| A habper-metezőnem ad kihabot | A használt mosószer nem habzik Csak habképzőt tartalmazó mosószert használjon. | |
| A szívótömlő eltömődött vagy beszáradt szappannal telítődött | Öblítse át a mosószer korlátozót / az öblítést lágyított tiszta vízzel végezze. | |
| A habpermetező habszivacsa eltömődött. | 1 Öblítse/merítse a habpermetezőt lágyított vízbe 8 órán át vagy még tovább2 Vagy szerelje le a habpermetező előlapját és cserélje ki/öblítse át a habszivacsot | |
| Üres a tisztítószertartály Töltse fel a tisztítószertartályt | ||
| A motornem indulel vagybekapcsoláskor búg | A tápkábel elszakadt Értesítsen egy villanyszerelő szakembert a tápkábelcseréje miatt | |
| A dugasz nincs hálózatba dugva Illessze be a dugaszt | ||
| A főbiztosíték kiégett | Állítsa helyre a betáplálás áramellátását | |
| A dugasz lazán érintkezik a kábellel Javítsa meg/szerelje vissza a dugaszt a kábelre - sz-akképzett villanyszerelő | ||
| A szivattyú elakadt vagy befagyott Állj! | Szüntesse meg a szivattyú fagyását vagy keresse fel a viszonteladó szervizrészlegét | |
| A hővédő bekapcsolt | Állj! Hűtse le a gépet legalább 5 percig | |
Karbantartási ütemterv
| Hetente | Első 50 üzemóra után | 200 üzemóránként | Ha szükséges | |
| A vízszűrő tisztítása | A1.1 | A1.1 | ||
| Olajszint ellenőrzése/utántöltés | B1.0/E1.2 | |||
| Szivattyúolaj csere | Értesítse a viszonteladót/szervizt. | Értesítse a viszonteladót/szervizt. |
Különleges használati útmutató
| Önszívás |  | 0: Szerelje le a nagynyomású tömlőt a készülékről.1: Töltse fel vízzel a szívótömlőt és csatlakoztassa a nagynyomású mosóhoz (Cikksz. 6400000)2: Szereljen a szívótömlőre egy tömlőbilincset a szivattyú bemenetre.3: Állítsa a főkapcsolót „I” állásba néhány másodpercre. Ismételje meg a főkapcsoló ki-bekapcsolását, amíg víz nem lép ki a szivattyúból.4: Szerelje fel a nagynyomású tömlőt, a szórópisztolyt és a szárat.5: Állítsa a főkapcsolót „I” állásba.6: Reteszelje ki a szórópisztolyt és működtesse néhányszor, amíg a víz levegő nélkül jön ki. |
| A szíváshoz szükséges alkatrészek | Cikkszám |
| 1 db tömlőfúvóka 20R 3/4" | 61369 |
| 1 db tömlő 3/4" | Max hossz 5 méter |
| 1 db tömlőbilincs 3/4" | |
| 1 db szívószűrő lábszeleppel | 6400000 |
EU megfelelőségi nyilatkozat
Mi, a
Nilfi sk A/S
Banemarksvej 58
DK-2605 Broendby
DÁNIA
Ezúton kijelentjük, hogy a termékek:
| Termék Leírás Típus | ||
| HPW – Professional - Mobile 230/1/50, 400/3/50, IPX5 MC 4M*, MC 3C* | ||
Megfelel az alábbi szabványoknak:
EN 60335-1:2012
EN 60335-2-79:2012
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-11:2000
EN 50581:2012
Az alábbi rendeletek alapján:
2006/42/EK irányelv a gépekröl
2004/108/EC EMC irányelv
2011/65/EK RoHS irányelv
2000/14/EC zajkibocsátási Irányelv – Megfelelőség-értékelési eljárás az V. melléklet szerint.
- Mért zajszint [dB]: 83-93
- Garantált zajszint [dB]: 86-94
Hadsund 28-10-2014 Anton Sørensen,
H-2310 Szigetszentmiklós-Lakihegy
II. Rákóczi Ferenc út 10.
www.nilfi sk.hu
