MC 4M - Augstspiediena tīrītājs NILFISK - Bezmaksas lietošanas instrukcija
Atrodiet ierīces rokasgrāmatu bez maksas MC 4M NILFISK PDF formātā.
Lietotāju jautājumi par MC 4M NILFISK
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Augstspiediena tīrītājs PDF formātā bez maksas! Atrodiet savu rokasgrāmatu MC 4M - NILFISK un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. MC 4M zīmola NILFISK.
LIETOŠANAS INSTRUKCIJA MC 4M NILFISK
LV Norādījumi par ekspluatāciju 79
LT Naudojimo instrukcija 82
JA 作手順....85
ZH 操作说明 88
KO 사용법....91

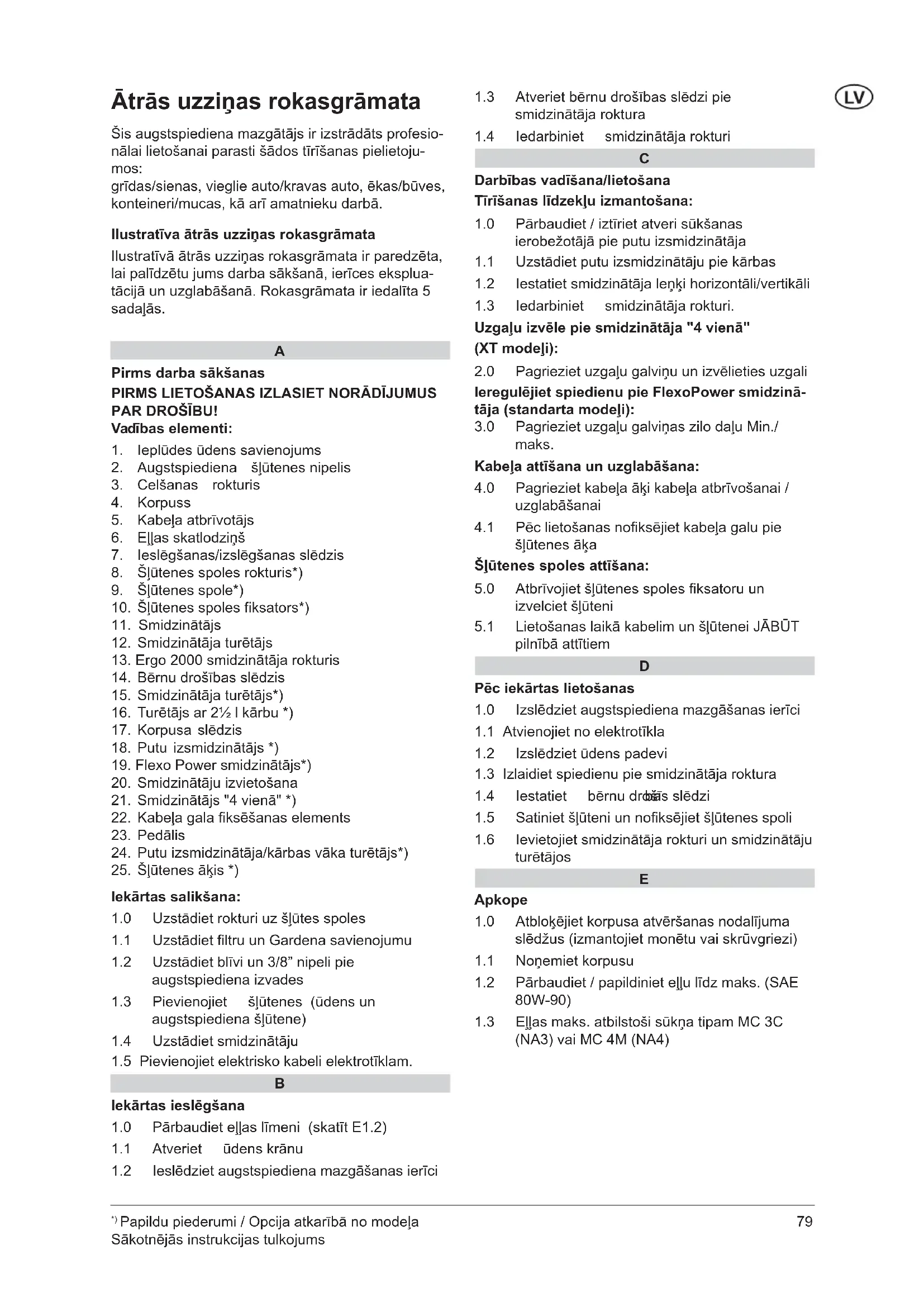

Ātrās uzzinas rokasgrāmata
Šis augstspiediena mazgātājs ir izstrādāts profesionālai lietošanai parasti šādos tīrīšanas pielietojumos:
grīdas/sienas, vieglie auto/kravas auto, ēkas/būves, konteineri/mucas, kā arī amatnieku darbā.
Ilustratīva ātrās uzziņas rokasgrāmata
Ilustratīvā ātrās uzziņas rokasgrāmata ir paredzēta, lai palīdzētu jums darba sākšanā, ierīces ekspluatācijā un uzglabāšanā. Rokasgrāmata ir iedalīta 5 sadaļās.
A
Pirms darba sākšanas
PIRMS LIETOŠANAS IZLASIET NORĀDĪJUMUS PAR DROŠĪBU!
Vadības elementi:
-
leplüdes üdens savienojums
-
Augstspiediena šlūtenes nipelis
-
Celšanas rokturis
-
Korpuss
-
Kabela atbrīvotājs
-
Ellas skatlodziņš
-
leslēgšanas/izslēgšanas slēdzis
-
Šlūtenes spoles rokturis*)
-
Šlūtenes spole*)
-
Šljūtenes spoles fiksators*)
-
Smidzinātājs
-
Smidzinātāja turētājs
-
Ergo 2000 smidzinātāja rokturis
-
Bērnu drošības slēdzis
-
Smidzinātāja turētājs*)
-
Turētājs ar 2½ l kārbu *)
-
Korpusa slēdzis
-
Putu izsmidzinātājs *)
-
Flexo Power smidzinātājs*)
-
Smidzinātāju izvietošana
-
Smidzinātājs "4 vienā" *)
-
Kabela gala fiksēšanas elements
-
Pedālis
-
Putu izsmidzinātāja/kārbas vāka turētājs*)
-
Šlūtenes ākis *)
lekārtas salikšana:
1.0 Uzstādiet rokturi uz šlūtes spoles
1.1 Uzstādiet filtru un Gardena savienojumu
1.2 Uzstādiet blīvi un 3/8" nipeli pie augstspiediena izvades
1.3 Pievienojiet šlūtenes (ūdens un augstspiediena šljutene)
1.4 Uzstādiet smidzinātāju
1.5 Pievienojiet elektrisko kabeli elektrotiklam.
B
lekārtas ieslēgšana
1.0 Pārbaudiet eļļas līmeni (skatīt E1.2)
1.1 Atveriet ūdens krānu
1.2 leslēdziet augstspiediena mazgāšanas ierīci
1.3 Atveriet bērnu drošības slēdzi pie smidzinātāja roktura
1.4 ledarbiniet smidzinātāja rokturi
C
Darbības vadīšana/lietošana
Tirīšanas līdzekļu izmantošana:
1.0 Pārbaudiet / iztīriet atveri sūkšanas ierobežotājā pie putu izsmidzinātāja
1.1 Uzstādiet putu izsmidzinātāju pie kārbas
1.2 lestatiet smidzinātāja lenki horizontāli/vertikāli
1.3 ledarbiniet smidzinātāja rokturi.
Uzgaļu izvēle pie smidzinātāja "4 vienā"
(XT modeli):
2.0 Pagrieziet uzgaļu galviņu un izvēlieties uzgali leregulējiet spiedienu pie FlexoPower smidzinātāja (standarta modeli):
3.0 Pagrieziet uzgaļu galviņas zilo daļu Min./maks.
Kabeja attišana un uzglabāšana:
4.0 Pagrieziet kabela āki kabela atbrīvošanai / uzglabāšanai
4.1 Pēc lietošanas nofiksējiet kabeļa galu pie šļūtenes āka
Šljūtenes spoles attišana:
5.0 Atbrīvojiet šlūtenes spoles fiksatoru un izvelciet šlūteni
5.1 Lietošanas laikā kabelim un šljutenei JĀBŪT pilnībā attītiem
D
Pēc iekārtas lietošanas
1.0 Izslēdziet augstspiediena mazgāšanas ierīci
1.1 Atvienojiet no elektrotikla
1.2 Izslēdziet ūdens padevi
1.3 Izlaidiet spiedienu pie smidzinātāja roktura
1.4 lestatiet bērnu drošis slēdzi
1.5 Satiniet šlūteni un nofiksējiet šlūtenes spoli
1.6 levietojiet smidzinātāja rokturi un smidzinātāju turētājos
E
Apkope
1.0 Atblokējiet korpusa atvēršanas nodalījuma slēdžus (izmantojiet monētu vai skrūvgriezi)
1.1 Nonemiet korpusu
1.2 Pärbaudiet / papildiniet ellju līdz maks. (SAE 80W-90)
1.3 Ellas maks. atbilstoši sūkna tipam MC 3C (NA3) vai MC 4M (NA4)
Traucējummeklēšana MC 3C-MC 4M
| Kļūda lemesls Risinājums | ||
| Spiediena svārstības | Gaiss sūkšanas šļūtenē. | Piepildiet šļūteni ar ūdeni un savienojiet vēlreiz |
| Ūdens padeve nav pietiekama | Pārtrauciet darbu! Līdz pienācīgai ūdens padevei no ūdensvada vai līdz brīdim, kad šļūtene atspoguļo sūkņa Qmax | |
| Ūdens filtrs ir aizsērējis | Izskalojiet ūdens filtru | |
| Augstspiediena uzgalis ir aizsprostots/nodilis | Iztīriet vai nomainiet uzgali ar tāda paša izmēra uzgali | |
| Pārsniegts sūkšanas spiedienaugstums | Pārtrauciet darbu! līdz ir sasniegts norādītais maks. sūkšanas spiedienaugstums | |
| Putu izsmidzinātājs neveido putas | Izmantotais mazgāšanas līdzeklis neputo | Lietojiet tikai tādus mazgāšanas līdzekļus, kuru sastā-vā ir putošanas līdzeklis |
| Sūkšanas slūtenes uzgalis ir aiz-sprostots vai pilns ar sakaltušām ziepju putām | Izskalojiet mazgāšanas līdzekļa ierobežotāju / skalojiet ar destilētu tīru ūdeni. | |
| Putu izsmidzinātājā ir aizsērējis putu sūklis. | 1 Izskalojiet/izmērcējiet putu izsmidzinātāju destilētā ūdenī 8 stundas vai ilgāk2 Vai noņemiet putu izsmidzinātāja priekšējo daļu un nomainiet/izskalojiet SS putu sūkli | |
| Tukša mazgāšanas līdzekļa tvertne | Uzpildiet mazgāšanas līdzekļu tvertni | |
| Motors ne-iedarbojas vai ieslēgts tikai rūc | Bojāts barošanas kabelis | Sazinieties ar profesionālu elektriķi, lai nomainītu barošanas kabeli |
| Kontaktdakša nav ievietota elektrotīk-la kontaktligzdā | levietojiet kontaktdakšu | |
| Izdedzis elektrotīkla drošinātājs | Atiestatiet elektrotīklu | |
| Kontaktdakšas savienojums ar kabeli ir valīgs | Salabojiet/atkārtoti pievienojiet kabelim kontaktdakšu – kvalificēts elektriķis | |
| Sūknis ir nosprostojies vai aizsalis | Pārtrauciet darbu! Atkausējiet sūkni vai sazinieties ar izplatītāja apkalpošanas nodalļu | |
| Aktivēta termoaizsardzība | Pārtrauciet darbu! ľaujiet iekārtai vismaz 5 minūtes atdzist | |
Apkopes plāns
| Reizi ne-dēļā | Pēc pirmajām 50 darba stun-dām | Pēc 200 darba stundām | Pēc nepiecie-šamības | |
| Ūdens fi ltra tīrīšana | A1.1 A1.1 | |||
| Eļļas līmeņa pārbaude/papildinā-šana | B1.0/E1.2 | |||
| Sūkņa ellas nomaiņa | Sazinieties ar izplatītāju/apkal-pošanas nod. | Sazinieties ar izplatītāju/apkalpošanas nod. |

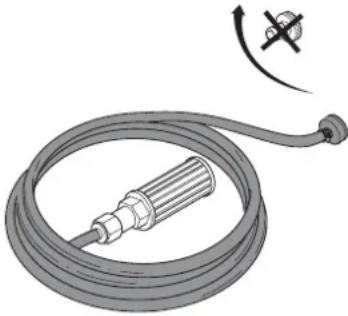

īpaši norādījumi par ekspluatāciju
| Pašsūknē-šana |  | 0: Nomontējiet augstspiediena šlūteni no iekārtas.1: Piepildiet sūkšanas šlūteni ar ūdeni un pievienojiet to augstspiediena mazgāšanas ierīcei (prod. Nr. 6400000)2: Piemontējiet sūkšanas šlūteni ar šlūtenes skavu pie sūkņa ieplūdes.3: Uz dažām sekundēm pagrieziet galveno slēdzi pozīcijā “I”. Atkārtojiet galvenā slēdža vairākkārtēju ieslēgšanu/izslēgšanu, līdz no sūkņa sāk plūst ūdens.4: Uzstādiet augstspiediena šlūteni, smidzinātāja rokturi un smidzinātāju.5: Pagrieziet galveno slēdzi pozīcijā “I”.6: Atbloķējiet smidzinātāja rokturi un vairākas reizes padarbiniet, līdz izplūstošajā ūdenī vairs nav gaisa. |
| Sūkšanai vajadzīgās detaļas | Prod. numurs |
| 1 x šļūtenes uzgalis 20R 3/4" | 61369 |
| 1 x šļūtene 3/4" | Maks. garums 5 metri |
| 1 x šļūtenes skava 3/4" | |
| 1 x sūkšanas filtrs ar kājas vārstu | 6400000 |
ES atbilstības deklarācija
Mês,
Nilfi sk A/S
Banemarksvej 58
DK-2605 Broendby
DĀNIJA
atbilst šādiem standartiem:
EN 60335-1:2012
EN 60335-2-79:2012
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-11:2000
EN 50581:2012
levērojot šādus noteikumus:
Mašīnu direktīva 2006/42/EK
EMS direktīva 2004/108/EK
RoHS direktīva 2011/65/EK
Trokšna emisijas direktīva 2000/14/EK – atbilstības novērtēšanas procedūra saskaņā ar V pielikumu.
- Izmērītais trokšņa līmenis [dB]: 83-93
- Garantētais trokšņa līmenis [dB]: 86-94
Hadsunda 28-10-2014 Antons Sērensens /Anton Sørensen/,
| Vieta | Datums | Vārds un amats | Paraksts |
